雨水管检查口【篇一：检查口与清扫口的设置】关于排水管道上检查口与清扫口的设置应遵循《建筑给水排水设计规范》gb 50015—2003第4.5.12～4.5.134.5.12 在生活排水管道上，应按下列规定设置检查口和清扫口：1.铸铁排水立管上检查口之间的距离不宜大于10m，塑料排水立管宜每六层设置一个检查口。
但在建筑物最低层和设有卫生器具的二层以上建筑物的最高层，应设置检查口，当立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口。
2.在连接2个及2个以上的大便器或3个及3个以上卫生器具的铸铁排水横管上，宜设清扫口。
在连接4个及4个以上的大便器的塑料排水横管上宜设置清扫口。
3.在水流偏转角大于45o的排水横管上，应设检查口或清扫口。
注：可采用清扫口的转角配件替代。
当排水立管底部或排出管上的清扫口至室外检查井中心的最大长度大于表4.5.12-1的数值时，应在排出管上设清扫口。
表4.5.12-1 排水立管或排出管上的清扫口至室外检查井中心的最大长度最大长度（m）管径（mm）10 5012 7515 10020 100以上5 排水横管的直线管段上检查口或清扫口之间的最大距离，应符合表4.5.12-2的规定。
表4.5.12-2 排水横管的直线管段上检查口或清扫口之间的最大距离距离（m）管道管径（mm）水50～75查口口100～150口清扫类生活污水12清8 15 生活废检15扫10检查20清扫口 15 10200 检查口 25 204.5.13 在排水管道上设置清扫口，应符合下列规定： 1 在排水横管上设清扫口，宜将清扫口设置在楼板或地坪上，且与地面相平。
排水横管起点的清扫口与其端部相垂直的墙面的距离不得小于0.15m。
.2 排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.4m 的距离。
注：可利用带清扫口弯头配件代替清扫口。
3 在管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口，应采用100mm直径清扫口。
建筑给排水清扫口与检查口设置要求总结
定额及Kh
按居住小区、公共建筑用水量的用水定额和相应的时变化系数进行计算;参照规范3.1.2至3.1.3
1、居住小区
（1）定额：取给水定额的85%～95%..
（2）Kh：与相应的给水系统小时变化系数相同..
2、公共建筑
1定额：与给水定额相同..
2、DN＜100;清扫口管径与管道同径；
DN＞100;清扫口管径采用DN100..
3、铸铁排水管道上清扫口;材质应为铜质;塑料管与管道材质相同..
4、排水横管连接清扫口的管件应与清扫口同径;且采用2个45°弯头组合管件..
1、立管上设置;应位于楼面以上1.0m;并应高于该层卫生器具上边缘0.15m..
n0----同类型卫生器具个数个；
b---卫生器具同时给水百分数%;按规范表3.6.6-1至表3.6.6-3确定..冲洗水箱大便器按12%计算;其他卫生具同给水系统..
2、注意事项
1计算值小于1个大便器的排水流量时;应按1个大便器的排水流量作为该管段的排水设计秒流量..
1、下列情况下不能直接排水;应采用间接排水：
1、顶端应在卫生器具上边缘采用2个90°弯头进行连接；
2、每层应采用结合通气管或H管通气立管与排水立管连接；
3、采用该系统时;应在室外接户管的起始检查井上设置管径不小于100mm的通气管;用来排除有害气体..
4、通气立管管径应与排水立管相同..
项目
给水管道
排水管道
计算方法
按建筑内卫生器具按最不利情况组合出流时的最大瞬时流量;又称设计秒流量计算..
2Kh：与相应的给水系统小时变化系数相同..
住宅建筑
设计秒流量
GB50242-2002建筑给排水及采暖工程施工质量验收规范之室内给排水系统安装(表格可粘贴

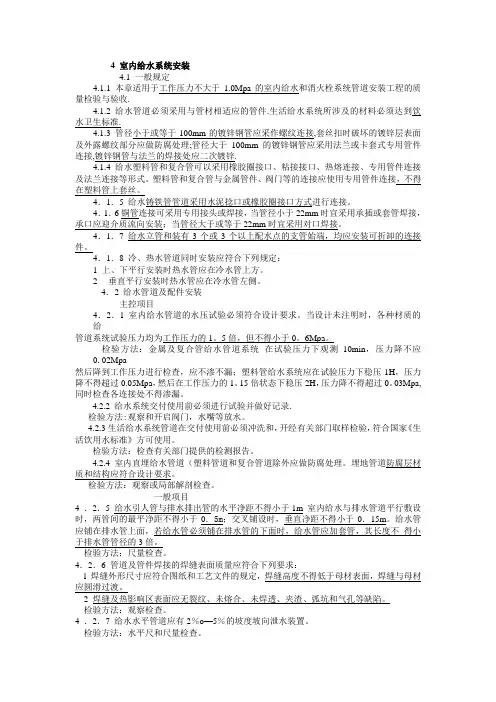

4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
GB50242-2002建筑给排水及采暖工程施工质量验收规范之室内给排水系统安装(表格可粘贴
4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
建筑给排水清扫口与检查口设置要求总结
见下表格
用水分散型建筑
宿舍（Ⅰ、Ⅱ类）、旅馆、宾馆、酒店公寓、医院、疗养院、幼儿园、养老院、办公楼、商场、图书馆、商店、客运中心、会展中心、中小学教学楼、食堂或营业餐厅等建筑设计秒流量
1、计算公式：qg=0.2·α·
注：排水包含住宅建筑。
计算得到qg再附加1.2L/S的流量后，为该管段的给水设计秒流量。
项目
给水管道
排水管道
用水集中型建筑
1、
项目

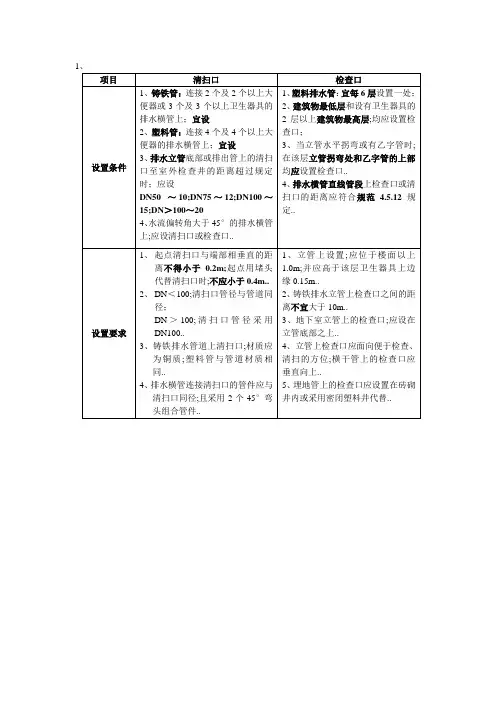

清扫口
检查口
设置条件
1、铸铁管：连接2个及2个以上大便器或3个及3个以上卫生器具的排水横管上；（宜设）
2、塑料管：连接4个及4个以上大便器的排水横管上；（宜设）
3、排水立管底部或排出管上的清扫口至室外检查井的距离超过规定时；（应设）
（DN50 ～10，DN75～12，DN100～15，DN＞100～20）
设置要求
1、起点清扫口与端部相垂直的距离不得小于0.2m，起点用堵头代替清扫口时，不应小于0.4m。
2、DN＜100，清扫口管径与管道同径；
DN＞100，清扫口管径采用DN100。
3、铸铁排水管道上清扫口，材质应为铜质，塑料管与管道材质相同。
4、排水横管连接清扫口的管件应与清扫口同径，且采用2个45°弯头组合管件。
2、器具通气管、环形通气管应在卫生器具上边缘0.15m以上，按坡度不小于0.01的上升坡度与通气立管连接。
环形通气管
在连接多个卫生器具的横支管上，从最始端的两个卫生器具之间接出，并接至主（副）通气立管的通气管段。
通气立管
专用通气立管
仅与排水立管连接的通气立管
给排水管道标准做法
并符合安装高度。
临近阀门和其他大件管道须安装辅助支架，以防止过大的
应力，临近泵接头处亦须安装支架以免设备受力。对于机
房内压力管道及其他可把震动传给建筑物的压力管道，必 须安装弹簧支架并垫橡胶垫圈以达到减震的目的。
垂直安装的总（干）管，其下端应设置承重固定支架，上
部末端设置防晃支架固定。管道的干管三通与管道弯头处
柔性连接 沟槽式卡箍管道连接 器的柔性设计能吸收和 消除由于不均匀沉降及 地震震颤产生的应力。
鉴于沟槽式卡箍连接具有以上特点，对于管径 100mm以上的镀锌钢管主要选择采用沟槽式卡箍连 接方式进行连接。
钢管沟槽使用专用的钢管压槽机压制而成。压槽机 配轮由压轮和滚轮配对组合，沟槽宽度及端头长度均 由配轮组合决定。沟槽深度定位标尺是控制压轮下压 的根本限制，其下压过程依次实现在滚轮启动和管体 旋转中，旋转一周、下压一级，以保证压延过程中不 出现管体真圆度改变及槽道深浅不一。
对口是保证管道焊接质量及安装平直度的重要环节。壁厚、直径 相等的管子对接应使内壁、外壁平齐、中心线一致，用肉眼观察 或用角尺检查，不得有错边现象。若壁厚相同直径稍有不同，内 壁允许的错边量不应超过壁厚的10%，且不大于2mm。壁厚不同， 直径相同的管子对接，要保持中心线一致，并按图6-12进行坡口 处理。 管子对口要注意清除内外表面铁锈、泥垢、油污，直到露出金属 光泽。
热水 管
0.2
支架设置要求：
1）管道支架或管卡应固定在楼板上或承重结构上；
2）层高不大于3.0m时，立管每层设一固定管卡，安装高度为 距地面1.5m。层高大于3.0m时，设两固定管卡，管卡间距3.0m， 且避开伸缩节；
3）排水管道上的吊钩或卡箍应固定在承重结构上，固定件间 距：横管不得大于2.0m，立管不得大于3.0m。层高小于4m时， 立管中部可安一个固定件。
检查口与清扫口的设置
关于排水管道上检查口与清扫口的设置应遵循建筑给水排水设计规范GB 50015—2003第4.5.12～在生活排水管道上,应按下列规定设置检查口和清扫口：1.铸铁排水立管上检查口之间的距离不宜大于10m,塑料排水立管宜每六层设置一个检查口;但在建筑物最低层和设有卫生器具的二层以上建筑物的最高层,应设置检查口,当立管水平拐弯或有乙字管时,在该层立管拐弯处和乙字管的上部应设检查口;2.在连接2个及2个以上的大便器或3个及3个以上卫生器具的铸铁排水横管上,宜设清扫口;在连接4个及4个以上的大便器的塑料排水横管上宜设置清扫口;3.在水流偏转角大于45o的排水横管上,应设检查口或清扫口;注：可采用清扫口的转角配件替代;当排水立管底部或排出管上的清扫口至室外检查井中心的最大长度大于表的数值时,应在排出管上设清扫口;表排水立管或排出管上的清扫口至室外检查井中心的最大长度最大长度m 管径mm10 5012 7515 10020 100以上5排水横管的直线管段上检查口或清扫口之间的最大距离,应符合表的规定;表排水横管的直线管段上检查口或清扫口之间的最大距离距离m管道管径mm清扫类生活废水生活污水50～75 检查口 15 12清扫口 10 8100～150 检查口 20 15清扫口 15 10200 检查口 25 20在排水管道上设置清扫口,应符合下列规定：1在排水横管上设清扫口,宜将清扫口设置在楼板或地坪上,且与地面相平;排水横管起点的清扫口与其端部相垂直的墙面的距离不得小于;.2排水管起点设置堵头代替清扫口时,堵头与墙面应有不小于的距离;注：可利用带清扫口弯头配件代替清扫口;3在管径小于100mm的排水管道上设置清扫口,其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口,应采用100mm直径清扫口;4铸铁排水管道设置的清扫口,其材质应为铜质；硬聚氯乙烯管道上设置的清扫口与管道同质;5排水横管连接清扫口的连接管管件应与清扫口同径,并采用450斜三通和450弯头或由2个450弯头组合的管件;排水排出管是有要求要设置清扫口的看下边的这个表.比如管径为De110的超过15米就要设置排水横干管上的清扫口放置位置：一般都放在末端,清扫口都是用来在下水道堵塞时候疏通用的,咱们平时看的疏通设备最长的大概20米左右所以在铺设大于20的下水管道要放置清扫口但如果管道特别长的,也有在中间加的。
雨水管清扫口
雨水管清扫口【篇一：检查口与清扫口的设置】关于排水管道上检查口与清扫口的设置应遵循《建筑给水排水设计规范》gb 50015—2003第4.5.12～4.5.134.5.12 在生活排水管道上，应按下列规定设置检查口和清扫口：1.铸铁排水立管上检查口之间的距离不宜大于10m，塑料排水立管宜每六层设置一个检查口。
但在建筑物最低层和设有卫生器具的二层以上建筑物的最高层，应设置检查口，当立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口。
2.在连接2个及2个以上的大便器或3个及3个以上卫生器具的铸铁排水横管上，宜设清扫口。
在连接4个及4个以上的大便器的塑料排水横管上宜设置清扫口。
3.在水流偏转角大于45o的排水横管上，应设检查口或清扫口。
注：可采用清扫口的转角配件替代。
当排水立管底部或排出管上的清扫口至室外检查井中心的最大长度大于表4.5.12-1的数值时，应在排出管上设清扫口。
表4.5.12-1 排水立管或排出管上的清扫口至室外检查井中心的最大长度最大长度（m）管径（mm）10 5012 7515 10020 100以上5 排水横管的直线管段上检查口或清扫口之间的最大距离，应符合表4.5.12-2的规定。
表4.5.12-2 排水横管的直线管段上检查口或清扫口之间的最大距离距离（m）管道管径（mm）水50～75查口口100～150口清扫类生活污水12清8 15 生活废检15扫10检查20清扫口 15 10200 检查口 25 204.5.13 在排水管道上设置清扫口，应符合下列规定： 1 在排水横管上设清扫口，宜将清扫口设置在楼板或地坪上，且与地面相平。
排水横管起点的清扫口与其端部相垂直的墙面的距离不得小于0.15m。
.2 排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.4m 的距离。
注：可利用带清扫口弯头配件代替清扫口。
3 在管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口，应采用100mm直径清扫口。
