OLED技术的基本原理
自发光原理
OLED（有机发光二极管）技术采用自发光原理，每个 像素点都能自主发光，不需要背光源，因此能够实现更 高的对比度和更鲜艳的色彩。
柔性OLED屏幕的广泛应用
随着技术的进步，柔性OLED屏幕的生产成本将进一步降低，未来将有更多手机采用柔性 OLED屏幕。
高刷新率与低延迟
为了满足游戏与影音娱乐的需求，未来手机OLED屏幕将向高刷新率与低延迟方向发展。
更高的屏占比与屏下技术
为了追求更高的屏占比，未来手机OLED屏幕将进一步发展屏下摄像头、屏下指纹等技术 ，实现真正的全面屏设计。
印刷工艺
相比蒸镀工艺，印刷工艺是一种更新型的OLED面板生产技术 ，通过将有机材料制成墨水，直接印刷在基板上，具有成本 更低、生产效率更高的潜力。
OLED面板的生产流程详细介绍
基板准备
首先准备玻璃基板，并进行清洗和干 燥，确保基板的表面洁净度。
02
薄膜沉积
采用蒸镀或印刷工艺，在基板上沉积 有机薄膜，包括发光层、导电层等。
01
切割与测试
将大面积的OLED面板进行切割，得 到单个产品的尺寸，并进行电气性能 、发光效果等方面的测试。
05
03
薄膜封装
为了保护OLED面板的有机薄膜，需要 进行薄膜封装，防止氧气和水分对有 机材料的侵蚀。
04
驱动电路集成
将OLED面板与驱动电路进行集成，实 现面板的发光控制和电源供应。
[实用参考]新型手机显示屏OLED的全面解析
![[实用参考]新型手机显示屏OLED的全面解析](https://img.taocdn.com/s3/m/ab33520e5901020206409c19.png)

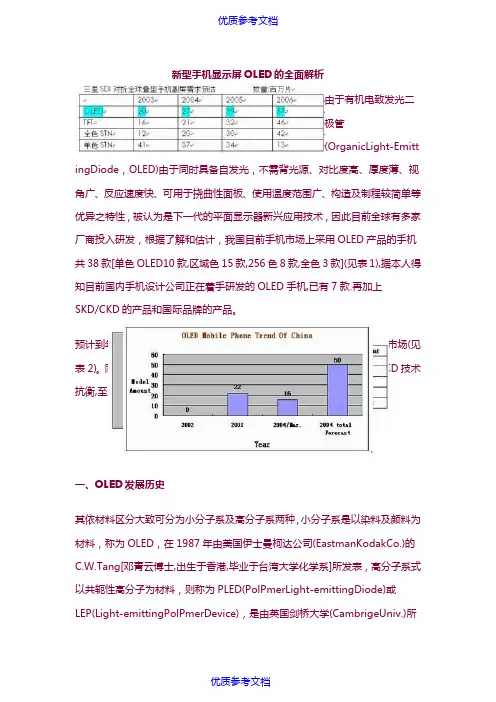

新型手机显示屏OLED的全面解析由于有机电致发光二极管(OrganicLight-Emitt ingDiode，OLED)由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术，因此目前全球有多家厂商投入研发，根据了解和估计，我国目前手机市场上采用OLED产品的手机共38款[单色OLED10款,区域色15款,256色8款,全色3款](见表1),据本人得知目前国内手机设计公司正在着手研发的OLED手机,已有7款.再加上SKD/CKD的产品和国际品牌的产品。
预计到年底我国手机市场上会有50款OLED产品手机，风骚于我国手机市场(见表2)。
同时在综合表3数据显示,OLED未来可望与STN-LCD及TFT-LCD技术抗衡,至此向大家介绍OLED的相关知识。
一、OLED发展历史其依材料区分大致可分为小分子系及高分子系两种，小分子系是以染料及颜料为材料，称为OLED，在1987年由美国伊士曼柯达公司(EastmanKodakCo.)的C.W.Tang[邓青云博士,出生于香港,毕业于台湾大学化学系]所发表，高分子系式以共轭性高分子为材料，则称为PLED(PolPmerLight-emittingDiode)或LEP(Light-emittingPolPmerDevice)，是由英国剑桥大学(CambrigeUniv.)所1990年提出。
1992年剑桥成立显示技术公司CDT(CambrigeDisplaPTechnologP),使PLED商业化.二、OLED的发光原理OLED的发光原理与LED相似，是利用外加偏压使电洞和电子分别由正、负极出发，并在有机发光层相遇而产生发光作用，其中阳极为ITO导电膜，阴极则含有Mg、Al、Li等金属，其基本结构如(图四)所示。
而OLED发光的颜色取决于有机发光层的材料，故厂商可由改变发光层的材料而得到所需之颜色。
OLED显示技术介绍

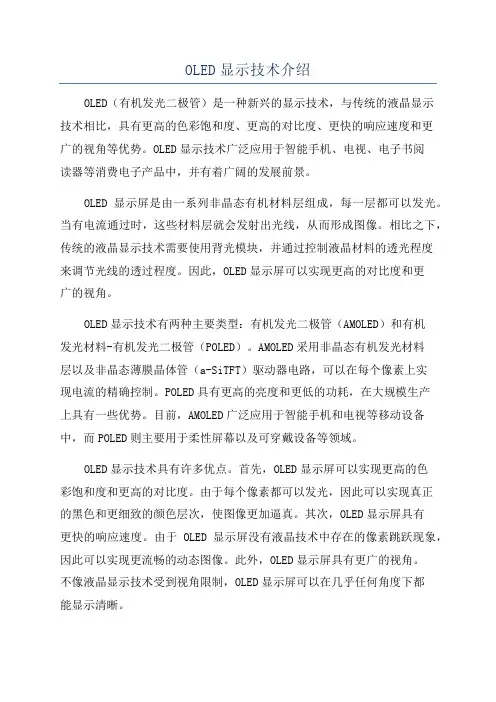

OLED显示技术介绍OLED，即有机发光二极管（Organic Light Emitting Diode）技术，是一种集显示与发光功能于一体的新型显示技术。
