AO生化处理工艺处理废水

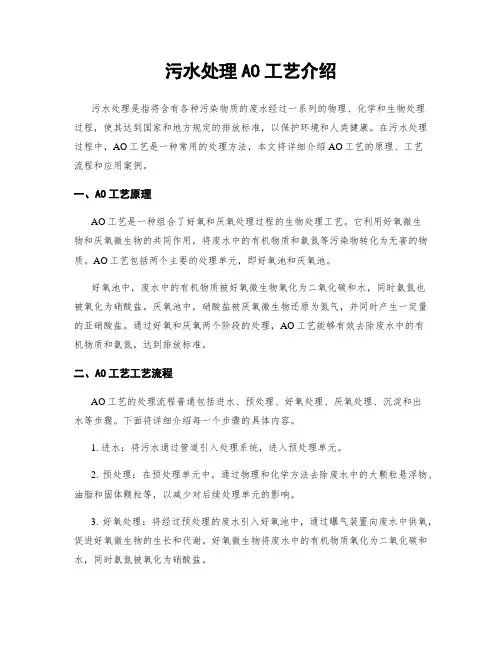

污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是指将含有各种污染物质的废水经过一系列的物理、化学和生物处理过程，使其达到国家和地方规定的排放标准，以保护环境和人类健康。
在污水处理过程中，AO工艺是一种常用的处理方法，本文将详细介绍AO工艺的原理、工艺流程和应用案例。
一、AO工艺原理AO工艺是一种组合了好氧和厌氧处理过程的生物处理工艺。
它利用好氧微生物和厌氧微生物的共同作用，将废水中的有机物质和氨氮等污染物转化为无害的物质。
AO工艺包括两个主要的处理单元，即好氧池和厌氧池。
好氧池中，废水中的有机物质被好氧微生物氧化为二氧化碳和水，同时氨氮也被氧化为硝酸盐。
厌氧池中，硝酸盐被厌氧微生物还原为氮气，并同时产生一定量的亚硝酸盐。
通过好氧和厌氧两个阶段的处理，AO工艺能够有效去除废水中的有机物质和氨氮，达到排放标准。
二、AO工艺工艺流程AO工艺的处理流程普通包括进水、预处理、好氧处理、厌氧处理、沉淀和出水等步骤。
下面将详细介绍每一个步骤的具体内容。
1. 进水：将污水通过管道引入处理系统，进入预处理单元。
2. 预处理：在预处理单元中，通过物理和化学方法去除废水中的大颗粒悬浮物、油脂和固体颗粒等，以减少对后续处理单元的影响。
3. 好氧处理：将经过预处理的废水引入好氧池中，通过曝气装置向废水中供氧，促进好氧微生物的生长和代谢。
好氧微生物将废水中的有机物质氧化为二氧化碳和水，同时氨氮被氧化为硝酸盐。
4. 厌氧处理：经过好氧处理的废水进入厌氧池，厌氧微生物利用废水中的硝酸盐作为电子受体，将其还原为氮气。
同时，亚硝酸盐也会产生。
5. 沉淀：经过厌氧处理的废水进入沉淀池，在此处停留一段时间，使废水中的悬浮物和沉淀物沉淀下来，形成污泥。
6. 出水：经过沉淀后的废水经过过滤等处理，去除残留的悬浮物和污泥颗粒，最终得到符合排放标准的清洁水。
三、AO工艺应用案例AO工艺在污水处理领域广泛应用，以下是一个典型的应用案例。
某城市的污水处理厂采用AO工艺进行废水处理。
污水处理AO工艺介绍
污水处理AO工艺介绍一、引言污水处理是保护环境、维护健康的重要环节，而AO工艺是一种常用的污水处理工艺。
本文将详细介绍AO工艺的原理、工艺流程、优势以及应用范围。
二、AO工艺原理AO工艺是一种生物接触氧化工艺，通过利用好氧和厌氧微生物的共同作用，将有机物质在污水中进行氧化分解。
AO工艺主要包括两个阶段：好氧阶段和厌氧阶段。
1. 好氧阶段：在好氧条件下，通过曝气设备供氧，细菌利用氧气将有机物质氧化为二氧化碳和水，并释放出能量。
此过程称为好氧生物降解。
2. 厌氧阶段：在厌氧条件下，细菌利用有机物质的代谢产物作为电子受体，将硝酸盐还原为氮气。
此过程称为反硝化。
通过好氧和厌氧阶段的交替进行，AO工艺能够高效地降解污水中的有机物质和氮气，达到处理污水的目的。
三、AO工艺流程AO工艺普通包括预处理、好氧生物降解、反硝化等步骤。
下面是一个典型的AO工艺流程：1. 预处理：污水首先经过格栅除渣，去除大颗粒杂质。
然后进入沉砂池，通过重力沉降去除悬浮物。
2. 好氧生物降解：经过预处理后的污水进入好氧生物反应池，通过曝气设备供氧，细菌利用氧气将有机物质氧化为二氧化碳和水。
3. 沉淀：好氧生物降解后的污水进入沉淀池，静置一段时间，使污泥和水分离。
沉淀后的清水进入下一步处理，而沉淀池中的污泥则回流至好氧生物反应池。
4. 反硝化：清水进入厌氧生物反应池，在厌氧条件下，细菌利用有机物质的代谢产物将硝酸盐还原为氮气。
5. 二沉池：厌氧生物反应池出水进入二沉池，通过重力沉降去除污泥颗粒。
6. 出水处理：经过二沉池后的清水可以进一步进行消毒等处理，以达到排放标准。
四、AO工艺优势AO工艺具有以下几个优势：1. 处理效果好：AO工艺能够高效地去除有机物质和氮气，使污水的COD（化学需氧量）和氨氮等指标达到国家排放标准。
2. 投资成本低：AO工艺相对于其他工艺来说，投资成本较低，设备简单易操作。
3. 运行成本低：AO工艺操作简单，维护成本低，能耗较低。
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是指对生活污水、工业废水等含有有害物质的废水进行处理，以达到排放标准或者可再利用的水质要求。
AO工艺是一种常用的生物处理工艺，通过利用好氧和厌氧微生物的协同作用，将有机物和氮、磷等污染物降解转化为无害物质。
一、AO工艺原理AO工艺是由好氧处理和厌氧处理两个阶段组成的。
在好氧阶段，废水中的有机物被好氧微生物降解为二氧化碳和水，同时产生能量供微生物生长繁殖。
而在厌氧阶段，废水中的氮和磷被厌氧微生物吸收和转化为氮气和磷酸盐。
二、AO工艺流程1. 初级沉淀池：将进入污水处理厂的原水进行初步沉淀，去除废水中的大颗粒悬浮物和沉积物。
2. 好氧生物处理池：将初级沉淀池排出的水进入好氧生物处理池，通过加入好氧微生物和供氧设备，使有机物得到降解。
同时，好氧微生物通过吸附和降解作用，将废水中的悬浮物和有机物转化为污泥。
3. 污泥回流：部份好氧生物处理池中产生的污泥经过处理后，一部份被回流到好氧生物处理池中，提高废水中有机物的去除效果。
4. 厌氧生物处理池：好氧生物处理后的水进入厌氧生物处理池，通过加入厌氧微生物，将废水中的氮和磷酸盐转化为氮气和磷酸盐。
5. 混凝剂投加：为了进一步去除废水中的悬浮物和胶体物质，可以在厌氧生物处理池后加入混凝剂，促使悬浮物和胶体物质会萃成较大的颗粒，便于后续处理。
6. 次级沉淀池：将厌氧生物处理池出水进行二次沉淀，去除废水中的污泥和残存悬浮物。
7. 出水处理：经过以上处理后，废水中的有机物、氮和磷等污染物已经大幅度降解转化，出水达到国家排放标准或者可再利用的水质要求。
三、AO工艺优势1. 处理效果好：AO工艺能够有效去除废水中的有机物、氮和磷等污染物，使出水达到国家排放标准或者可再利用的水质要求。
2. 工艺稳定性高：AO工艺对进水水质的适应性强，能够在不同水质条件下稳定运行。
3. 能耗低：AO工艺相比于其他生物处理工艺，能耗较低，运行成本相对较低。
4. 占地面积小：AO工艺采用生物反应器进行处理，相比于传统的物理化学处理工艺，占地面积较小。
污水处理AO工艺介绍
污水处理AO工艺介绍一、引言污水处理是保护环境和人类健康的重要环节，而AO工艺是一种常用的污水处理工艺。
本文将详细介绍AO工艺的原理、优势以及应用领域。
二、AO工艺原理AO工艺是指通过厌氧-好氧生物处理工艺将污水中的有机物质和氨氮进行处理的方法。
其原理主要包括两个步骤：厌氧氨氧化和好氧硝化反应。
1. 厌氧氨氧化在AO工艺中，厌氧氨氧化是通过厌氧菌将污水中的氨氮转化为亚硝酸盐的过程。
厌氧菌利用有机物质作为能源，将氨氮氧化为亚硝酸盐。
这个过程产生的能量可以用于厌氧菌的生长和繁殖。
2. 好氧硝化在AO工艺的好氧区域，亚硝酸盐会被好氧菌进一步氧化为硝酸盐。
好氧菌利用有机物质和氧气，将亚硝酸盐氧化为硝酸盐。
这个过程产生的能量同样可以用于好氧菌的生长和繁殖。
通过厌氧-好氧两个步骤的反应，AO工艺可以有效地去除污水中的氨氮和有机物质，达到污水处理的目的。
三、AO工艺优势AO工艺相比其他污水处理工艺具有以下优势：1. 高效处理能力：AO工艺能够高效地去除污水中的氨氮和有机物质，使污水得到有效处理。
2. 适应性强：AO工艺适用于不同类型的污水处理，包括生活污水、工业废水等。
它可以应对不同水质和处理需求。
3. 能耗低：AO工艺相比其他工艺，能耗较低。
通过合理的工艺设计和能量回收利用，可以降低运行成本。
4. 占地面积小：AO工艺的处理设备相对较小，占地面积较小。
这对于场地有限的污水处理厂非常有利。
5. 操作维护简便：AO工艺的操作和维护相对简单，不需要过多的人力和资源投入。
四、AO工艺应用领域AO工艺广泛应用于各个领域的污水处理，包括但不限于以下几个方面：1. 市政污水处理厂：AO工艺可以用于城市污水处理厂，对于处理大量的生活污水具有良好的效果。
2. 工业废水处理：AO工艺适用于不同类型的工业废水处理，如食品加工废水、制药废水等。
可以有效去除有机物质和氨氮。
3. 农村污水处理：AO工艺也可以应用于农村地区的污水处理，对于农村生活污水的处理具有一定的优势。
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是指对生活污水、工业废水等含有污染物的水进行处理，使其达到排放标准或再利用的要求。
在污水处理过程中，AO工艺是一种常用的生物处理工艺，本文将详细介绍AO工艺的原理、工艺流程和优缺点。
一、AO工艺原理AO工艺是指在一种生物反应器中同时进行好氧和厌氧处理的工艺，通过好氧和厌氧微生物的共同作用，将污水中的有机物和氨氮转化为无机物，从而实现污水的处理和净化。
AO工艺主要包括两个阶段：好氧阶段和厌氧阶段。
在好氧阶段，微生物利用氧气将有机物氧化为二氧化碳和水，并释放出能量。
而在厌氧阶段，微生物在缺氧的环境下将氨氮转化为氮气，并释放出能量。
通过这两个阶段的交替作用，AO工艺能够高效地去除污水中的有机物和氨氮。
二、AO工艺流程AO工艺通常包括预处理、好氧池、厌氧池和沉淀池等单元。
下面将详细介绍每个单元的功能和操作过程。
1. 预处理：预处理单元主要用于去除污水中的大颗粒物和沉积物，防止对后续处理单元产生堵塞和负担。
常用的预处理设备包括格栅、砂沉箱等。
2. 好氧池：好氧池是AO工艺的核心单元，其中进行有机物的氧化反应。
在好氧池中，通过加入氧气和混合搅拌，提供充足的氧气和微生物的接触，使有机物被微生物分解为无机物。
好氧池通常采用曝气池或悬浮生物膜反应器。
3. 厌氧池：厌氧池是AO工艺中的另一个重要单元，其中进行氨氮的转化反应。
在厌氧池中，通过控制氧气的供应，提供适宜的缺氧环境，使厌氧微生物将氨氮转化为氮气。
厌氧池通常采用厌氧池或内循环反应器。
4. 沉淀池：沉淀池用于沉淀和分离好氧池和厌氧池中的污泥，以及去除水中的悬浮物。
通过沉淀池的作用，污泥和悬浮物被分离出来，清水从上部流出，进入后续处理或排放环节。
三、AO工艺优缺点AO工艺具有以下优点：1. 处理效果好：AO工艺能够高效地去除污水中的有机物和氨氮，使污水达到排放标准或再利用的要求。
2. 能耗低：AO工艺中的好氧和厌氧反应可以互补，节约能源消耗。
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是指将产生的废水通过物理、化学、生物等方法进行处理，以达到排放标准或再利用的要求。
其中，AO工艺是一种常用的生物处理工艺，它结合了活性污泥法和好氧-厌氧工艺的优点，能够高效地去除有机物和氮、磷等污染物。
1. AO工艺原理AO工艺是一种生物处理工艺，它主要通过好氧和厌氧两个阶段来处理污水。
在好氧阶段，废水中的有机物被氧气氧化成二氧化碳和水，同时产生大量活性污泥。
在厌氧阶段，活性污泥中的硝酸盐和亚硝酸盐被还原成氮气释放出去。
通过这两个阶段的交替进行，可以高效地去除有机物和氮、磷等污染物。
2. AO工艺的优点(1) 高效去除有机物：AO工艺在好氧阶段能够将废水中的有机物氧化分解，使其转化为二氧化碳和水，从而实现高效去除有机物的目的。
(2) 降解氮、磷等污染物：AO工艺通过厌氧阶段的反硝化作用，将活性污泥中的硝酸盐和亚硝酸盐还原成氮气释放出去，从而降解氮污染物。
同时，通过添加磷酸盐沉淀剂，还可以去除废水中的磷污染物。
(3) 能耗低：相比于传统的生物处理工艺，AO工艺的能耗较低，可以降低运行成本。
(4) 占地面积小：AO工艺的工艺流程相对简单，占地面积较小，适合在有限的场地内进行建设。
3. AO工艺的应用范围AO工艺广泛应用于城市污水处理厂、工业废水处理厂等各类污水处理系统中。
它适用于处理各种类型的废水，包括生活污水、工业废水、农村污水等。
根据不同的处理要求，可以对AO工艺进行调整和改进，以满足不同水质和排放标准的要求。
4. AO工艺的运行与维护(1) 运行控制：AO工艺的运行需要控制好好氧和厌氧两个阶段的时间和条件。
通常，好氧阶段的时间较长，厌氧阶段的时间较短。
此外，还需要控制好氧阶段的DO（溶解氧）浓度、温度、pH值等参数，以保证污水处理效果。
(2) 活性污泥管理：AO工艺需要养护和管理好活性污泥。
活性污泥的浓度、比表面积等指标会影响处理效果，因此需要定期检测活性污泥的状态，并进行必要的调整和维护。
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是一项关乎环境保护和人类健康的重要工作。
为了有效地处理污水，提高水质，保护水资源，我们需要采用先进的污水处理工艺。
其中，AO工艺是一种常用且高效的工艺，本文将详细介绍污水处理AO工艺的原理、流程和应用。
一、AO工艺的原理AO工艺，即好氧-厌氧工艺，是通过好氧和厌氧两个阶段的有机物降解和氮磷去除来达到污水处理的目的。
其原理主要包括以下几个方面：1. 好氧阶段：在好氧条件下，有机物通过氧化作用被细菌分解为二氧化碳和水，并释放出能量。
这个阶段主要是为了去除有机物，提高污水的生化性。
2. 厌氧阶段：在厌氧条件下，硝酸盐和硝酸盐还原菌共同作用，将氨氮和硝酸盐还原为氮气释放到大气中。
这个阶段主要是为了去除氮磷物质，减少对水体的污染。
二、AO工艺的流程AO工艺通常包括预处理、好氧池、厌氧池、二沉池等几个主要单元。
下面是AO工艺的详细流程：1. 预处理：将原始污水通过格栅和沉砂池等设备进行初步过滤和沉淀，去除大颗粒杂质和沉积物。
2. 好氧池：将预处理后的污水引入好氧池，通过曝气系统供氧，细菌在氧气的作用下进行有机物降解，同时释放出能量。
3. 厌氧池：将好氧池出水引入厌氧池，厌氧菌和硝酸盐还原菌共同作用，将氨氮和硝酸盐还原为氮气，减少对水体的污染。
4. 二沉池：将厌氧池出水引入二沉池，通过静置使污泥沉降，清水从上部流出，沉淀后的污泥回流到好氧池，继续降解有机物。
5. 深度处理：二沉池出水通过进一步的过滤和消毒等工艺，达到排放标准，保证处理后的水质符合环保要求。
三、AO工艺的应用AO工艺广泛应用于城市污水处理厂、工业废水处理厂以及乡村污水处理等领域。
其应用优势主要体现在以下几个方面：1. 处理效果好：AO工艺能够有效去除有机物、氮磷等污染物，使处理后的水质达到国家排放标准，减少对水环境的污染。
2. 运行成本低：AO工艺具有操作简单、能耗低等特点，减少了运行成本，提高了经济效益。
3. 适应性强：AO工艺适用于不同规模的污水处理厂，能够处理不同类型的污水，具有较强的适应性和灵活性。
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是指将含有污染物的废水经过一系列的物理、化学和生物处理过程，使其达到排放标准或可再利用的水质要求。
其中，AO工艺是一种常用的生物处理工艺，下面将详细介绍AO工艺的原理、流程和应用。
一、AO工艺原理AO工艺是指一种同时利用好氧和厌氧微生物进行污水处理的工艺，其原理是通过好氧池和厌氧池的组合，使废水中的有机物在好氧环境下被氧化分解，同时在厌氧环境下被厌氧微生物进一步降解，从而达到去除有机物和氮磷的目的。
二、AO工艺流程AO工艺一般由进水处理单元、好氧池、厌氧池、沉淀池和出水处理单元等组成。
具体流程如下：1. 进水处理单元：对进水进行初步的预处理，包括除砂、除油和除大颗粒悬浮物等工序。
这样可以减少后续处理单元的负荷和污染物对设备的损坏。
2. 好氧池：进水经过预处理后，进入好氧池。
在好氧环境下，好氧微生物利用有机物进行氧化分解，产生二氧化碳和水。
同时，好氧微生物也会吸附和生长在污水中的悬浮物和胶体物质。
3. 厌氧池：好氧池出水进入厌氧池，厌氧环境中的厌氧微生物进一步降解有机物，并将氮磷等无机物转化为气体形式释放出来。
这一步骤主要是为了达到除氮除磷的效果。
4. 沉淀池：厌氧池出水进入沉淀池，通过重力沉淀，将污水中的悬浮物和胶体物质沉淀下来。
沉淀后的污泥可以进行后续处理，如厌氧消化等。
5. 出水处理单元：沉淀池出水经过进一步的过滤和消毒等后，可达到国家排放标准或可再利用的水质要求。
三、AO工艺应用AO工艺具有处理效果好、占地面积小、运行成本低等优点，广泛应用于城市污水处理厂、工业废水处理厂和农村生活污水处理等领域。
1. 城市污水处理厂：AO工艺适用于城市污水处理厂对城市生活污水进行处理，能有效去除有机物、氮磷等污染物，提高水质。
2. 工业废水处理厂：AO工艺对工业废水中的有机物、氮磷等污染物有良好的处理效果，适用于化工、制药、食品等工业废水的处理。
3. 农村生活污水处理：AO工艺适用于农村地区的生活污水处理，能够有效去除污水中的有机物和氮磷等污染物，提高水质，减少对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A/O生化处理工艺处理废水
一、概述
太原市妇幼保健院，位于太原市中心，属环境敏感区，该院医疗废水在院区处理后排入城市下水管网，最终进入XX市第一污水处理厂。
医院废水污染物浓度较高，且具有相对毒性，污染周围环境，影响地表水质，危害人体健康。
目前该院产科综合大楼项目基本建成，根据新的《医疗机构水污染排放标准》（GB18446—2005）和《医院污水处理技术指南》中的要求，为保证医院废水长期稳定达标排放，本方案采用两级处理+消毒工艺。
处理后的排放废水必须达到《医疗机构水污染排放标准》（GB18446—2005）。
二、设计依据
1、污水量：
根据业主提供参数，目前排放水量：80t/d，还需预留今后发展要求，则本方案设计
排放水量：120t/d，平均时流量：Q=5m3/h。
2、污水水质：
参考建筑中水设计规范：
项目CODCrBOD5SS植物油氨氮pH
指标300—360mg/l250mg/l200mg/l100mg/l25mg/l7—9
3、根据《医疗机构水污染排放标准》（GB18446—2005）。
项目CODCrBOD5SS植物油氨氮石油类总余氯pH
指标≤60mg/l≤20mg/l≤20mg/l5mg/l15mg/l5mg/l0.5mg/l6—9
说明：粪大肠菌群数：500MPN/L，肠道致病菌、肠道病毒均不得检出。
4、消毒剂采用二氧化氯：
二氧化氯投加量：20mg/l
平均时投氯量：G1=20×5=100g/h=2400g/d
5、有关设计规范及标准：
（1）建筑给水排水设计规范（GBJ15—88）
（2）建筑中水设计规范（CECS30：90）
（3）室外排水设计规范（GBJ14—87）
（4）《医院污水处理技术指南》
（5）国家有关给水排水设计规范及污水处理工程建设项目有关技术规范
三、设计原则
1、采用先进、成熟、节能的工艺及设备，处理后排放水达到《医疗机构水污染排放标准》（GB18446—2005）；
2、整个流程采用一级提升，降低运行费用；
3、处理装置采用自动化控制系统，降低工人劳动强度；
4、处理装置不产生二次污染；
5、选用技术先进、质量稳定可靠的设备，以保证处理设施正常运行。
四、工艺流程
五、工艺特点
所选用污水处理设备去除有机污染物及氨氮主要依赖于设备中的加药沉淀和A/O生化处理工艺。
1、A段缺氧生化池（即缺氧反应器）的首要功能是脱氮，由O段好氧生化池（即好氧反应器）回流内循环液，内循环量为4—6倍原废水量。
2、O段好氧生化池（即好氧反应器）是多功能的，主要去除BOD、硝化和吸收部分残余磷等反应。
3、二沉池的主要功能是泥水分离，上清液作为处理水经消毒后排放；污泥排入污泥池。
4、在生化池中采用了弹性立体填料，它具有实际比表面积大，微生物挂膜、脱膜方便，填料的弹性丝能剪切水中气泡，使气泡变得更微小，能提高空气中的氧在水中的溶解度。
5、由于在A/O生物处理工艺中采用了生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。
此外，生物接触氧化池所产生污泥的含水率远
远低于活性污泥池所产生的污泥的含水率。
因此，污水经处理后产生的污泥量较少。
六、设施特点
1、选用的废水生化处理设施，采用钢筋混凝土结构，地表以下，地表作绿化用地，因此该设施不占地表面积，更不需采暖保温。
2、该设备无恶臭气味挥发，不污染环境。
3、处理设施顶部设检修孔，内部预留检修通道，设检修梯。
4、该设施选用的风机，采用了常规的鼓风机消音措施（如隔振垫、消音器等），运转时噪音低，不影响周围环境。
5、该设施配套全自动电器控制系统及设备故障、损坏报警系统，设备可靠性好，只需每月或每季度的维护与保养。
七、流程说明及设计参数
1、格栅：
废水在化粪池收集后进入调节池前端的格栅井，拦截去除粗大漂浮物及悬浮物，对水泵机组及后续处理构筑物具有重要保护作用。
格栅选用不锈钢材质，1台，栅宽为B=300mm，栅隙为10mm。
栅渣定期由人工清捞，送垃圾站。
污水自流入调节池。
2、调节池：
污水的水质、水量随时间能波动，调节池起收集污水、均衡水量、均匀水质的作用，不得渗漏，池内壁应采取防腐措施。
调节池内净尺寸：3.5m×3.0m×4.0m，1只。
有效容积30m3，污水停留时间为HRT=6小时。
在调节池内，由于污水中存活着大量细菌，这些细菌已经适应原污水水质，并且不断地进行增殖、适应、淘汰、优选等过程，对污染物质有着很强的吸附、降解能力。
调节池就是充分利用这些微生物的活性，人工强化其生长环境，达到快速降解、吸附污染物的目的。
调节池对进水水质的冲击特别是有毒有害物质起到较好的缓冲作用。
调节池内设2台潜污泵，一用一备。
水泵型号：AS10—2CB，流量Q=10m3/h，扬程H=7.0米，功率N=1.1Kw。
调节水泵流量，控制流量不超过5m3/h，将污水提升送入废水处理设施。
废水处理设施共有七个部分组成：
（1）A段缺氧生化池、
（2）O段好氧生化池、
（3）二沉池、
（4）消毒池、
（5）污泥池、
（6）风机房、风机、
（7）风机、水泵配电控制装置。
消毒装置设在地面辅房内。
3、A段缺氧生化池（缺氧段）：
钢筋混凝土结构，内净尺寸：1.0m×3.0m×4.0m，1只。
有效深度3.5m，有效容积为10m3，污水停留时间HRT=2小时。
填料选用弹性立体填料。
A段缺氧生化池（即缺氧反应器）的主要是脱氮，由O段好氧生化池（即好氧反应器）内循环回流＜200%原废水量的回流液。
池内设穿孔管，由风机向水中间歇充气搅拌，保持缺氧状态。
4、O段好氧生化池：
钢筋混凝土结构，内净尺寸：4.0m×3.0m×4.0m，1只。
有效容积为40m3，污水总停留时间HRT=8小时。
池中安装高弹性挂膜填料，易结膜，不堵塞，不结球。
池底安装穿孔曝气管，能耗低，不堵塞，曝气均匀，气泡微小，氧气转化利用率高。
由两台回转式风机轮换向池中充氧，池内充氧条件良好，溶解氧控制在2.5mg/l以上。
O段好氧生化池主要是去除BOD、吸收磷，并在硝化菌的作用下，氨态氮进一步分解、氧化成硝态池内设一套污泥气提装置，将悬浊液MLSS作为内循环液回流用，回流比为200%，内循环液回流至缺氧反应池。
出水自流入二沉池。
5、二沉池：
采用竖流式沉淀池，钢筋混凝土结构，内净尺寸：2.5m×2.3m×4.0m，1只。
有效水深3.0m，总有效容积为8m3，污水停留时间HRT=1.5小时。
设计水力表面负荷为1.0m3/m2·h，上升流速为0.28mm/s。
二沉池底部污泥由一套污泥气提装置，定期将污泥抽入污泥池进行好氧稳定消化。
污水由二沉池上部周边集水槽收集后自流入消毒池杀菌处理。
6、污泥池：
钢筋混凝土结构，内净尺寸：2.5m×0.5m×4.0m，1只。
有效水深3.7m，，有效容积为4.5m3。
污泥池内设挡板及溢流管，污泥沉入池底部，上清液溢流至调节池；池底部设一组穿孔曝气管，由风机间歇充气搅拌，对污泥进行好氧稳定。
一般定期每年一次由环卫车将污泥抽走外运处理。
7、消毒装置、消毒池：
钢筋混凝土结构，内净尺寸：1.8m×1.6m×4.0m，1只。
有效水深3.3m，有效容积为10m3，污水停留时间HRT=2小时。
消毒装置采用化学法二氧化氯发生器，安装在设备房内消毒池内设导流墙，避免污水短路。
二氧化氯投加量：20mg/l，计2400g/d。
污水经消毒后自流入重力式砂滤池。
8、重力式砂滤池：
钢筋混凝土结构，内净尺寸：1.0m×1.6m×4.0m，1只。
池内铺设石英砂滤层，废水经重力自流过滤后即可达标排放，出水标高为－0.900。
重力式砂滤池必须定期反冲洗，利设置在地面辅房内的反冲洗水泵进行反洗，反洗水采用滤后出水或自来水都可以，水泵型号：
IS80-50-200，流量Q=50m3/h，扬程H=50m，功率N=15KW。
9、风机房、风机：
风机房由业主提供设备辅房，内设回转式风机HF—501S型2台，1用1备。
风量：
QS=1.36m3/min，功率：N=2.2Kw，排出压力⊿P=40KPa。
风机为生化池鼓风曝气。
风机房内进、出风口设消声器，能大大降低风机运行时的噪声。
10、电气控制系统：
污水处理站所有动力设备的电器控制，均由辅房内控制柜集中控制，以便于操作。
整个污水处理设备由可编程控制器（简称PLC）集中管理，操作系统分手动和自动两种工作方式。
在PLC作用下：调节池内设置液位控制器。
提升水泵在液位控制器控制下自动工作，高液位启动，低液位停止。
曝气风机在工况要求下自动工作。
动力设备一旦出现故障，PLC均能将工作状况自动切换到备用设备，以保证工况的持续，PLC并能给出故障设备的故障信号。
主要电器元件均选用国内名牌产品（正泰）。
可编程控制器选用台湾原装产品。
