建筑给排水系统设计
建筑物给排水系统设计规范
建筑物给排水系统设计规范随着城市化的发展，建筑物的给排水系统不仅仅是供水和排水的基础设施，也是保障人们生活质量和环境卫生的重要组成部分。
为了确保建筑物给排水系统的质量和安全性，制定一系列规范、规程和标准是必不可少的。
本文将详细介绍建筑物给排水系统设计规范，包括设计原则、管道布局和材料选用等方面。
一、设计原则（1）人性化设计：给排水系统的设计应考虑人们的日常生活和工作需求，合理设置各种设备和管道，方便使用和维护。
（2）安全可靠性：给排水系统的设计应确保供水安全、排水畅通，并考虑到自然灾害、事故和人为破坏等突发情况。
（3）节能环保：给排水系统的设计应注重水资源的节约利用，减少能源消耗，降低环境污染。
二、管道布局（1）供水管道布局：将管道分布合理安排在建筑的不同部位，确保水压稳定，供水量充足，并合理设置水龙头和出水口。
（2）排水管道布局：将各种排水管道和设备连接在一起，确保排水畅通，避免积水和异味，并设立检修口方便维护。
（3）雨水管道布局：合理设置雨水收集和排放设备，确保雨水污染的最小化，并将雨水与污水隔离。
三、材料选用（1）供水管道材料选择：优先选用耐压、耐腐蚀、无毒、无害的材料，如不锈钢管、铜管或PEX管等。
（2）排水管道材料选择：优先选用耐腐蚀、耐磨损、有一定强度的材料，如PVC管、铸铁管或PE管等。
（3）密封和连接材料选择：选用合适的密封胶、防水胶和连接件，确保管道连接紧密、无泄漏。
四、设备安装和维护（1）设备安装：严格按照规范要求进行设备的安装，确保设备的使用寿命和安全可靠性。
（2）设备维护：定期进行设备的检查和维护，清理管道内的污垢和堵塞物，保证设备的正常运行。
五、安全措施（1）防火措施：根据建筑物的不同性质和高度要求，设置相应的防火墙和防火门，确保给排水系统在火灾时的安全。
（2）防水措施：对于地下室和地下空间，采取防水处理，确保给排水系统不受地下水的影响。
（3）防虹吸措施：在排水系统中设置适当的防虹吸器和空气管，防止管道内二次污染。

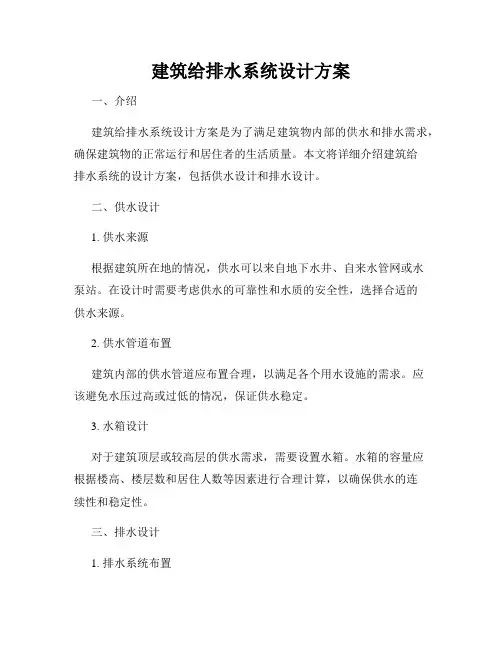

建筑给排水系统设计方案
建筑给排水系统设计方案一、介绍建筑给排水系统设计方案是为了满足建筑物内部的供水和排水需求，确保建筑物的正常运行和居住者的生活质量。
本文将详细介绍建筑给排水系统的设计方案，包括供水设计和排水设计。
二、供水设计1. 供水来源根据建筑所在地的情况，供水可以来自地下水井、自来水管网或水泵站。
在设计时需要考虑供水的可靠性和水质的安全性，选择合适的供水来源。
2. 供水管道布置建筑内部的供水管道应布置合理，以满足各个用水设施的需求。
应该避免水压过高或过低的情况，保证供水稳定。
3. 水箱设计对于建筑顶层或较高层的供水需求，需要设置水箱。
水箱的容量应根据楼高、楼层数和居住人数等因素进行合理计算，以确保供水的连续性和稳定性。
三、排水设计1. 排水系统布置建筑内部的排水系统应包括雨水排水和污水排水。
雨水排水系统主要用于收集和排除雨水，污水排水系统则用于排除各个区域产生的废水。
2. 排水管道尺寸排水管道的尺寸应根据建筑物的使用性质和使用人数进行合理设计。
需要考虑的因素包括排水速度、水位差、管道材料等。
3. 排水设备选择在设计排水系统时，需要选择合适的排水设备，如下水道、马桶、洗手池等。
这些设备的功能和性能应符合国家标准和建筑要求。
四、系统安全1. 防止漏水在设计建筑给排水系统时，应采取措施防止漏水，包括合理选择材料、进行密封处理和定期检查维护等。
2. 防止堵塞排水系统应考虑防止堵塞问题，包括选择合适的管道材料、安装过滤器和格栅、定期清理等。
3. 防止倒灌建筑给排水系统设计时需要考虑防止倒灌的情况，确保雨水和污水不会倒流进入建筑物内部。
五、节水设计在建筑给排水系统的设计中，应注重节水，以减少水资源的浪费。
例如，可以采用节水型的水龙头、厕所和喷头等设备，同时设置回收利用雨水的设施。
六、总结建筑给排水系统设计方案是确保建筑物正常运行和居住者生活质量的重要组成部分。
通过合理的供水设计、排水设计和节水设计，可以创建一个高效、安全和环保的建筑给排水系统。
建筑行业给排水系统的规划与设计思路
建筑行业给排水系统的规划与设计思路1. 引言给排水系统是建筑行业中非常重要的一部分，它涉及到建筑物内部的供水、排水、污水处理等方面。
一个良好的给排水系统设计不仅能够保证建筑物的正常使用，还能提高建筑的可持续性和节能性。
本文将介绍建筑行业给排水系统规划与设计的一些基本思路和注意事项。
2. 给排水系统的规划在规划建筑行业的给排水系统时，需要考虑以下几个方面：2.1 供水系统规划供水系统是建筑物内部的供水管网系统，它的设计要考虑以下几个方面：•供水管道的布局和分区：根据建筑物的布局和需求，将供水管道分区设计，以满足不同部位的用水需求。
•水质处理设备：对于供水质量要求较高的场所，如医院、实验室等，需要考虑加装水质处理设备。
•消防供水系统：建筑物内应设有独立的消防供水系统，以确保在火灾发生时能够供应足够的水源。
2.2 排水系统规划排水系统是建筑物内部的排水管网系统，它的设计要考虑以下几个方面：•排水管道的布局和分区：根据建筑物的布局和需求，将排水管道分区设计，以便有效地收集和排除污水。
•排水设备选择：根据建筑物的使用场所和需求，选择适合的排水设备，如马桶、水槽等。
•污水处理设施：对于大型建筑物和需要处理污水的场所，如酒店、商业中心等，需要考虑设置污水处理设施，以减少对环境的污染。
2.3 雨水利用系统规划随着环保意识的提高，雨水利用系统在建筑行业中越来越受重视。
雨水利用系统的设计要考虑以下几个方面：•雨水收集：设计合适的雨水收集设施，如雨水桶、雨水收集井等。
•雨水利用：利用收集到的雨水，用于植物浇灌、冲厕等非饮用水需求。
•雨水处理：对于需要用于饮用水的场所，需要考虑设置雨水处理设施，以确保雨水的安全性。
3. 给排水系统的设计思路在设计建筑行业的给排水系统时，需要考虑以下几个设计思路：3.1 系统整体设计给排水系统的设计应当与建筑物的整体设计相协调，避免给排水管道对建筑物造成不良影响，同时方便维修和改造。
3.2 节约用水给排水系统的设计应考虑节约用水的原则，采用低流量设备和水量感应器等节水装置，减少对水资源的浪费。
如何做建筑给排水方案设计内容
建筑给排水方案设计内容一、引言水是生命之源，对于建筑物来说，良好的给排水系统是确保建筑物安全运行的重要基础。
在建筑设计过程中，给排水方案设计至关重要，它直接关系到建筑物的使用寿命和使用效果。
本文将从建筑物的给排水系统的组成、设计原则、设计步骤等方面进行详细探讨，力求为建筑设计人员提供有价值的参考。
二、建筑物给排水系统的组成建筑物的给排水系统主要由给水系统和排水系统两部分组成。
1. 给水系统（1）给水管道：给水管道是将自来水引入建筑物内部各个用水设备的管道系统。
其材质一般采用聚氯乙烯（PVC）管道、不锈钢管道或铜管道等。
（2）水泵设备：为了保证建筑物内各个用水设备的正常供水，需要使用水泵设备将自来水从水箱或自来水管网送达到各个楼层或各个角落。
（3）防爆管道：为了防止给水管道在使用过程中发生爆破，通常需要设置防爆管道。
2. 排水系统（1）排水管道：排水管道是将建筑物内各个使用过的水排放到污水管道或下水道的管道系统。
其材质一般采用聚氯乙烯（PVC）管道或铸铁管道等。
（2）排水设备：排水设备包括地漏、下水道、水槽等，用于将废水从建筑物内部排放至污水管道。
（3）雨水排水系统：除了室内排水系统，建筑物还需要设置雨水排水系统，将屋顶、露台等处的雨水排放至排水渠道。
三、建筑物给排水系统设计原则在设计建筑物给排水系统时，需要遵循以下原则：1. 安全性原则：给排水系统设计应考虑到建筑物使用过程中可能发生的水压变化、水流冲击等情况，确保系统稳定、安全运行。
2. 环保性原则：给排水系统设计应尽可能减少水资源浪费，降低污水排放对环境的危害。
3. 经济性原则：在保证系统功能的前提下，设计应尽可能简化、降低系统成本。
4. 可维护性原则：给排水系统设计应考虑到维护保养的便捷性，减少后期维护成本。
5. 合理性原则：给排水系统设计应符合建筑物的使用需求，保证整体系统运行效果。
四、建筑物给排水系统设计步骤给排水系统设计是一个系统性工程，需要经过多个步骤来完成。
建筑给排水系统的规范要求及设计原则
建筑给排水系统的规范要求及设计原则建筑给排水系统是建筑物中一个非常重要的组成部分，它负责将用水引入建筑物内，同时将废水和污水排出去。
一个规范和合理设计的给排水系统能够确保建筑物的正常运行和居住环境的良好品质。
本文将介绍建筑给排水系统的规范要求及设计原则。
一、建筑给排水系统的规范要求1. 材料选择：建筑给排水系统中所使用的管道、管件、阀门等材料必须符合国家相关标准，具备良好的耐腐蚀性和密封性能。
2. 设备安装：设备安装必须符合相关规范，确保设备的正常运行和维护方便。
设备的安装位置和布局应符合空间限制和使用要求，方便日常维护和后期扩展。
3. 施工工艺：建筑给排水系统的施工必须按照相关规范进行，包括管道的敷设、焊接、连接等工序。
施工现场应保持干净整洁，确保工艺流程的顺利进行。
4. 防水措施：建筑给排水系统的防水工作是非常重要的一步。
防水材料的选择和施工要符合相关规范，确保污水、废水不会渗漏和对建筑结构造成损害。
5. 安全考虑：在给排水系统的设计和规划中，应考虑到安全因素，包括建筑物的抗震性、防火性能等。
此外，在建筑物内的给排水管道上方设立明确的警示标识，以确保人员的安全使用。
二、建筑给排水系统的设计原则1. 确定需求：在设计给排水系统之前，需要明确建筑物的需求，包括使用人数、使用功能和用水量等。
根据需求确定管道的直径、流量以及污水处理设备的规格等。
2. 管道布局：给排水系统的管道布局应合理，避免管道交叉和弯曲过多，以确保水流的畅通和防止污水积留。
同时，要与建筑物的布局相匹配，方便日常使用和维护。
3. 垂直和水平配管：建筑给排水系统中的垂直和水平配管设计应符合相关规范。
垂直配管应尽量减少分支，保证水流的顺畅。
水平配管宜采用坡度设计，以保证污水和废水能够顺利排出。
4. 管道材料选择：根据具体的使用需求和环境条件，选择适合的管道材料。
例如，室内给水管道宜采用不锈钢、铜管等，排水管道宜采用PVC、HDPE等。
建筑给排水系统的设计与优化
建筑给排水系统的设计与优化1. 引言建筑给排水系统是建筑物的重要组成部分，它包括了供水系统和排水系统。
在建筑物的设计和施工过程中，给排水系统的合理设计和优化是至关重要的。
本文将介绍建筑给排水系统的设计原则和优化方法，以提高建筑物的水资源利用效率和排水效果。
2. 给水系统设计2.1 给水系统概述给水系统是指建筑物内部的供水系统，包括了供水管道、水箱、泵站等设施。
给水系统的设计应充分考虑建筑物的用水需求，确保水量充足、供应稳定。
2.2 给水系统设计原则•根据建筑物类型和用途确定供水标准和设计流量。
•确定供水管道的材料和直径，以保证供水畅通。
•设计合理的供水管道布局，减少管道长度和压力损失。
•考虑用水峰值时段，合理配置水箱容量和泵站设备。
2.3 给水系统优化方法•采用水利节水设备，如低流量水龙头、节水洗手间等，减少用水量。
•使用水质监测系统，确保供水质量符合标准。
•定期检查和维护供水系统，确保设备正常运行。
3. 排水系统设计3.1 排水系统概述排水系统是指建筑物的废水和污水排放系统，包括了排水管道、下水道、污水处理设备等。
排水系统的设计应保证排水畅通、污水处理合规。
3.2 排水系统设计原则•根据建筑物的用途和人口密度，确定排水标准和设计流量。
•选择合适的排水管道材料和直径，以保证排水畅通。
•设计合理的排水管道布局，避免长管段和急转弯，减少压力损失。
•考虑污水处理设备的空间和运行要求。
3.3 排水系统优化方法•定期清理和检查排水管道，防止堵塞和漏水现象。
•安装适当的排气阀和倾斜管段，减少积气和污泥沉积。
•使用高效的污水处理设备，减少对环境的影响。
4.建筑给排水系统的设计和优化是建筑物的重要环节，它直接影响着供水质量和供水、排水的效果。
合理设计给排水系统能够提高用水效率和降低污水排放对环境的影响。
因此，在建筑物的设计和施工过程中，应注重给排水系统的设计和优化，以实现节约水资源、保护环境的目标。
注：以上内容属于简要介绍，详细设计和优化细节应根据实际情况进行。
高层住宅建筑给排水设计
3. 雨水利用系统：建 立雨水利用系统，将 处理后的雨水进行再 利用，可以用于浇灌 植物、冲洗卫生间等 用途，以减少对传统 水源的依赖。
06
高层住宅建筑给排水系统案 例分析
高层住宅建筑给水系统案例
案例一
某高层住宅建筑采用变频供水系统，根据用水量变化调整水泵运 行频率，实现节能供水。
案例二
某高层住宅建筑采用分区给水系统，通过减压阀和减压水箱实现不 同楼层的分区供水，保证供水压力稳定。
雨水系统的节能措施与优化设计
总结词：高层住宅建 筑的雨水系统需要采 取节能措施，以充分 利用雨水资源，减少 对传统水源的依赖。
详细描述
1. 雨水收集系统：建 立雨水收集系统，将 雨水收集起来并储存 于蓄水池中，可以用 于绿化灌溉、清洗道 路等用途，减少对传 统水源的消耗。
2. 雨水处理系统：对 收集到的雨水进行净 化处理，去除其中的 杂质和有害物质，使 其达到使用标准，可 以用于冲厕、洗车等 用途。
管道敷设方式
根据建筑结构和地理环境 ，选择合适的排水管道敷 设方式，如明装、暗装等 。
排水系统的通气方式和设备选择
通气方式选择
根据建筑高度和排水系统设计要求，选择合适的 通气方式，如单立管通气、双立管通气等。
通气设备选择
根据通气方式和建筑结构，选择合适的通气设备 ，如通气帽、通气阀等。
防臭气措施
采取有效措施防止排水系统产生的臭气对室内环 境造成影响，如设置通风口、使用防臭地漏等。
给水管材的选用与连接方式
01
02
03
给水管材
可选用金属管、塑料管、 复合管等给水管材。
选用依据
根据建筑性质、工作压力 、水质要求、安装条件等 因素综合考虑选择给水管 材。
建筑物给排水系统设计规范
建筑物给排水系统设计规范引言：建筑物的给排水系统是保障室内卫生环境的重要部分，其设计规范的合理性对于建筑物的使用安全和舒适度起着至关重要的作用。
本文将详细讨论建筑物给排水系统的设计规范，包括设计要求、排水管道选材与布置、下水道设计、雨水系统设计以及排水系统的检测与维护。
一、设计要求在建筑物给排水系统的设计过程中，需要遵守以下要求：1.1 室内给水系统设计要求室内给水系统的设计应视建筑物的用途、使用人数等因素合理确定给水量。
同时，给水系统管道的布置应符合建筑物结构及使用功能的要求，并且需要保证水压稳定和供水质量良好。
1.2 室内排水系统设计要求室内排水系统的设计需要考虑到排水设备数量、流量、排水管道的截面尺寸、坡度等因素。
设计应满足合理排水，避免积水现象的发生。
1.3 外部排水系统设计要求外部排水系统中，应根据建筑物周围的地势、降水量等确定雨水、污水的排出方式。
设计时需要合理布置雨水管道、检查井，并确保排水通畅，避免倒流、积水等情况。
二、排水管道选材与布置2.1 排水管道选材排水管道的选材应采用耐腐蚀、耐压、密封性好的材料，如聚氯乙烯（PVC）管道、铸铁管道、不锈钢管道等。
根据具体情况选取合适的直径和材质，确保管道的稳定性和使用寿命。
2.2 排水管道布置排水管道的布置应尽量减少弯头数量、缩短管道长度，确保排水流畅，并保证管道的坡度合理，以防止积水。
同时，布置过程中要避免与其他管道交叉、穿越，确保各管道之间的综合性能。
三、下水道设计下水道是建筑物排水系统的重要组成部分，其设计要注意以下几个方面：3.1 下水道系统布置下水道系统的布置要尽量减少管道的长度，保证下水道的坡度正确，以确保排水流畅。
同时，下水道需要合理设置检查井，方便清理和检修。
3.2 下水道截面积计算下水道截面积的计算应根据建筑物的使用人数、设备数量等因素来决定。
为了保证排水速度合适，下水道的截面积应根据相关标准进行计算。
四、雨水系统设计雨水系统设计主要包括屋面排水和地面排水两个方面：4.1 屋面排水设计屋面排水系统的设计要考虑到降雨量、屋面面积以及雨水的排放位置等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计说明
题目：建筑电气C A D制图
指导教师：郭志伟
设计概述：
建筑CAD制图是一个强大的绘图软件，它在实际生活中的运用
十分的广泛，特别用在一些建筑的施工和设计上，这里我们在学习
了一段时间以后的制作作品，是一家即将施工的给水排水工程图，它
的结构设计要求准确，在图形的合理美观上也有一定的要求，因此。
我们的设计在规格上是严格按照施工标准来进行的。
第一张是五层给
水排水系统图，它的结构和所用材料的要求是十分严格的，因为此图
是本施工图的基础图形，它对整个施工的影响是相当大的。
第二幅是
一层给水排水的具体图形，它的设计要求是源与整个系统图的具体要
求的。
它在结构上的细化不影响整个施工的进行。
第三幅是与第二幅
对应的施工图，但在结构的设计上有很大的区别，而它的特点是把图
形系统化，更易于施工的进行与设计的合理大方。
第四幅是三层排水
系统图，它贯穿了整个楼层的用水部分。
设计施工较为复杂。
创作思路
由于所学知识的有限。
我们只是在老师的指导下，凭着自己的观察和动手能力，用所学的CAD绘图工具绘制了这样的图形，但我们的设计理念不成功就不罢休，通过自己的不断摸索和试探。
勤学苦练，绘出了这样的几幅CAD图形，我们的参考资料是书本，运用软件是Audio CAD2007版。
在绘图的过程中，我们遇到了许多的麻烦。
尤其是我们的成员都没有计算机。
于是我们就在网络上下载了CAD 的软件，自己安装再自己边学习边绘画。
制作过程中没有涉及更多的软件。
创作过程
我们是采用分工协作的方式进行的，在图形的成型阶段再把所有的图形集中起来，组员一起探讨，一起修改。
最后才真正成为一套完整的施工设计图，其步骤如下：
（1）收集有关CAD的制作资料，包括文字的和图片的。
其重心放在CAD软件的运用上。
（2）分工合作，集中力量绘图，遇到困难组员一起解决。
运用CAD制作建筑图形的好处：
（1）符合人的思维过程
运用CAD机械设计在设计时总是先构思后表达，由于脑海中构思出的形状是不定的，因而直接建立反映真实几何形状的实体
模型自然是理想的表达方式。
这可使机械设计更加专注于设计本
身，而不是的图形表示，符合机械设计的创新意识，有利于设计的连续进行。
由于CAD设计得到的图具有直观、易于理解等特点，不仅能促进机械设计的思维深入，有利于设计的扩展，而且也便于与他人进行交流。
（2）缩短了机械设计周期
CAD机械设计有利于解决复杂的几何造型问题。
它可以由简单几何实体通过布尔运算等功能组合出各种复杂的几何实体，并能自动生成相贯线和截交线，大大减轻了设计工作量，缩短机械设计周期近1/3，大幅度地提高了设计和生产效率。
在用CAD 系统进行新机械的开发设计时，只需对其中部分零部件进行重新设计和制造，而大部分零部件的设计都将继承以往的信息，使机械设计的效率提高了3-5倍。
同时，CAD系统具有高度变型设计能力，能够通过快速重构，得到一种全新的机械产品。
三维CAD的功能更加强大。
（3）更改非常方便
使用CAD系统软件，可以在装配环境中设计新零件，也可以利用相邻零件的位置及形状来设计新零件，既方便又快捷，还可保证新零件与相邻零件的精确配合，避免了单独设计零件出现错误而导致装配的失败。
比如可以在装配环境中根据箱体的形状及其他的配合要求快速准确地设计出所需要的箱盖来。
这运用在CAD 的制作过程中运用也非常的广泛。
此外，零件环境中还有查找器，在完成机械零件造型时，资源查找器同时列出了完成该零件的所有命令，点击这些命令就可以很清楚地完成该零件的每个步骤，并利用资源查找器中的零件回放把零件造型的全过程
通过动画连续地演示出来，使人一目了然。
修改零件时，也可以点击资源查找器中相对应的命令来完成，更方便地是在装配环境中也可以进行零件的修改，即点击要修改的零件就可以进入零件环境来完成零件的修改。
（4
）在装配环境中装配零件方便直观
运用不同的装配关系可以把各个机械零件装配起来。
在装
配过程中，资源查找器中的装配路径查找器记录了零件之间的装配关系，若装配不正确或发生干涉，查找器即予以显示，同时可对零件的装配进行静干涉的检查，如果发现干涉就可及时对零件等进行修改，以保证设计的正确性。
另外，零件还可以隐藏，在隐藏了外部零件后，可清楚地看到内部的装配结构。
在整个机器或某个部件装配模型完成后还能进行运动演示，对于有一定运动行程要求的，可检验行程是否达到要求，对于在静态下不发生干涉而在运动中出现碰撞的也可检验出来，从而及时对设计进行更改，保证设计的正确性，避免了机械产品生产后才发现问题需要修改甚至报废。
同时还可以进行运动仿真，能清楚地看到机器运动的全过程。
直接在计算机上对设计出的零件进行虚拟加工和装配试验，检查零件加工工艺性和装配质量(有否干涉、松动等)，从而减少昂贵的产品试验模型费用。
（5）提高机械产品的技术含量和质量
由于机械产品与信息技术相融合，同时采用了CAD设计方法，使机械产品设计有了新发展，CAD技术采用先进的设计方法，如优化、有限元受力分析等，保证了图形的设计质量。
同时，
大型企业数控加工手段较完善，再采用CAD和CAPP/CAM进
行机械零件加工，一致性很好，保证了产品的质量。
CAD机械设计不仅可以方便地描述对象的形状、大小和位置等几何特征，而且还可以赋予设计对象以颜色、纹理、体积、
重心、惯性矩等多种信息，达到对设计对象几何形状确切的数学
描述和工作状态的物理模拟，从而更充分、准确、全面、真实地
表达设计者的意图。
设计材料及要求说明
（1）本图尺寸单位：标高以米计，其余以毫米计。
（2）本图标高面相对标高，室内地面0.00。
（3）管道穿楼地板时，请按规范加设钢制套管。
（4）排水管道的横管与横管，横管与立管的连接，宜采用45°三通、45°四通、90°斜三通、也可采用直角顺水四通等配件。
（5）排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于四倍管径的90°弯头。
（6）排水立管上的检查口设置高度，从地面至检查口中心宜为 1.0m，并应高与该层卫生器具上边缘0.15m。
（7）消火栓的设置高度，从地面至栓口为1.1m。
（8）手提式灭火器宜设置在挂钩、托架上或灭火器箱内，其顶部距离地面应小于1.5m，其底部距离地面不宜底于0.15米。
、
图B-1 主要材料表
B-2给排水系统图
图 B-3 一层给排水系统图（右） 1：100
图 B-4 一层给水排水系统图（左）1：100
图 B-5 三层给排水系统图 1:100。
