人防地下室给排水设计注意事项

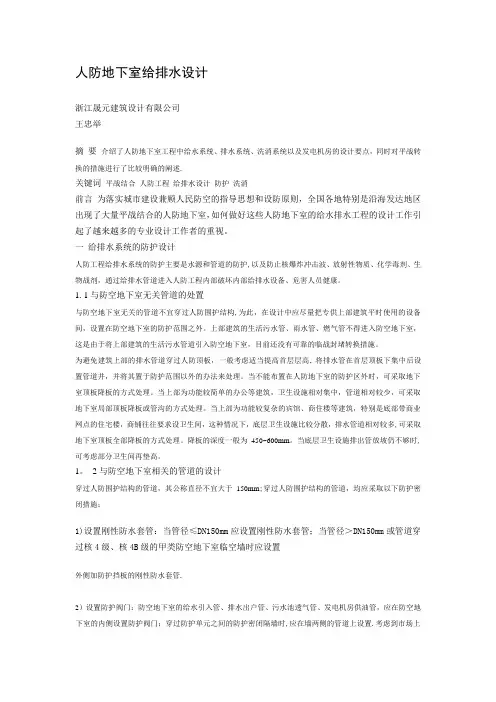

人防地下室给排水设计浙江晟元建筑设计有限公司王忠举摘要介绍了人防地下室工程中给水系统、排水系统、洗消系统以及发电机房的设计要点，同时对平战转换的措施进行了比较明确的阐述。

关键词平战结合人防工程给排水设计防护洗消前言为落实城市建设兼顾人民防空的指导思想和设防原则，全国各地特别是沿海发达地区出现了大量平战结合的人防地下室，如何做好这些人防地下室的给水排水工程的设计工作引起了越来越多的专业设计工作者的重视。

一给排水系统的防护设计人防工程给排水系统的防护主要是水源和管道的防护，以及防止核爆炸冲击波、放射性物质、化学毒剂、生物战剂，通过给排水管道进入人防工程内部破坏内部给排水设备、危害人员健康。

1. 1与防空地下室无关管道的处置与防空地下室无关的管道不宜穿过人防围护结构，为此，在设计中应尽量把专供上部建筑平时使用的设备间，设置在防空地下室的防护范围之外。

上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室，这是由于将上部建筑的生活污水管道引入防空地下室，目前还没有可靠的临战封堵转换措施。

为避免建筑上部的排水管道穿过人防顶板，一般考虑适当提高首层层高, 将排水管在首层顶板下集中后设置管道井，并将其置于防护范围以外的办法来处理。

当不能布置在人防地下室的防护区外时，可采取地下室顶板降板的方式处理。

当上部为功能较简单的办公等建筑，卫生设施相对集中，管道相对较少，可采取地下室局部顶板降板或管沟的方式处理。

当上部为功能较复杂的宾馆、商住楼等建筑，特别是底部带商业网点的住宅楼，商铺往往要求设卫生间，这种情况下，底层卫生设施比较分散，排水管道相对较多，可采取地下室顶板全部降板的方式处理。

降板的深度一般为450~600mm。

当底层卫生设施排出管放坡仍不够时，可考虑部分卫生间再垫高。

1. 2与防空地下室相关的管道的设计穿过人防围护结构的管道，其公称直径不宜大于150mm；穿过人防围护结构的管道，均应采取以下防护密闭措施：1）设置刚性防水套管：当管径≤DN150mm应设置刚性防水套管；当管径＞DN150mm或管道穿过核4级、核4B级的甲类防空地下室临空墙时应设置外侧加防护挡板的刚性防水套管。

2）设置防护阀门：防空地下室的给水引入管、排水出户管、污水池透气管、发电机房供油管，应在防空地下室的内侧设置防护阀门；穿过防护单元之间的防护密闭隔墙时，应在墙两侧的管道上设置。

考虑到市场上1.6 Mpa的阀门质量较有保证，建议参照消防要求选用工作压力为1.6 MPa的防护阀门。

当采用截止阀时，其关闭的方向应和冲击波的方向一致。

目前生产的防爆波阀门只有防冲击波的作用，而无法防止核生化战剂由室外经管道渗入工程内，所以在管道上单独使用防爆波阀门时，不能同时满足防冲击波和核生化战剂的防护要求。

1 防护阀门2 防水套管3 穿墙管 4人防围护结构图一防护阀门的设置1 防护阀门2 防水套管3 穿墙管 4人防围护结构图一防护阀门的设置3）合理选用管材：防空地下室给水管道应采用给水铸铁管或钢管，排水管道应采用机制排水铸铁管或钢管，以增加管道的防护能力和抗压能力。

除此之外，人防工程排水系统有针对性设置的防爆波地漏、防毒消波槽、水封井也是防冲击波和核生化战剂进入工程内部的有效措施。

人防工程外部的输水管，埋深一般不要小于0.8m，尽量避开压缩系数大的土壤，也可以起到防护作用。

二给水设计平战结合的人防地下室工程给水一般包括：饮用水、生活用水、洗消用水、消防用水和设备用水。

人防地下室工程工程的消防给水设计，严格执行《人民防空工程设计防火规范》。

2. 1水源选择防空地下室一般采用城市自来水作为供水水源。

城市自来水为水源的特点是：水质、水量可靠，成本低，但战时安全性较差，多用于临战前为人防工程内部补充供水，是人防工程最常用的水源。

有条件时，可设自备内水源。

自备内水源是指地下室清洁区内的水源，其特点是：水质较好、防护问题容易解决、战时供水可靠。

但平时使用达到《国家生活饮用水卫生标准》较困难，故多用于战时供水。

柴油发电机房为染毒区，设置在柴油发电机房内专为电站提供冷却用水的内水源，是可能被染毒的水源，不能作为生活饮用水。

2. 2用水量标准防空地下室生活、饮用水水量标准应根据其用途、卫生设备的完善程度和当地的气候条件等因素综合考虑确定。

1）平时用水量标准应按《建筑给水排水设计规范》（以下简称《建水》）等现行的国家标准确定；2）战时用水量标准应按《人民防空地下室设计规范》（以下简称《防规》）表6.2.3确定；表中生活用水量仅包括盥洗用水量，不包括水冲厕所用水量。

如工程所在地人防主管部门要求为该类工程设供战时使用的水冲厕所，其水冲厕所用水量标准由当地人防主管部门确定。

3）机械、通信和空调等设备用水量应按其工艺要求确定。

2. 3生活饮用水贮水池（箱）的设置防空地下室应在每个防护单元的清洁区内设置生活饮用水贮水池（箱），其容积应根据防空地下室的水源条件按照《防规》表6.2.5中规定的贮水时间计算确定。

按此计算的容积中，不包括洗消用水。

洗消用水的容积应按《防规》6.4节的有关要求单独计算。

饮用水的贮水池（箱）宜单独设置。

单独设置是为了更好地保证饮用水的卫生，防止污染，避免饮用水被挪用，有利于长期贮存水的再次消毒。

掩蔽人数较少的防护单元可以考虑生活贮水池（箱）合并，但应有饮用水不被挪用的措施。

设计中易出现的问题是贮水池（箱）的设计高度过大，贮水池（箱）的容积计算中需注意，其贮水高度必须扣除底部高度距地面、上部与梁/板底的操作高度以及最高水位距水池（箱）顶板的高度。

2. 4给水管道的设计各防护单元内给排水管道设施要独立设置。

人防给水从市政给水管道接入时，宜设置专用的水表。

人防市政给水管除接至生活饮用水箱外，还应连接至室内人防给水管，以利市政自来水有保证时直接取用。

消防管不得从临战封堵门洞内通过。

从临战封堵门侧面或上方通过时，应不影响临战封堵门的安装，必须和门框边保持300mm以上的净距。

1）给水管材：给水管引入管应采用钢塑复合管或热镀锌钢管；防护阀门以后的管道，不受冲击波作用，可用与上部建筑相同材质的给水管材，如PPR塑料管等。

2）防污措施：在内水源与外部水源（如城市自来水管网）的连接处，应设置有效的隔断措施，如图二。

也可在给水引入管上设倒流防止器。

图二内水源与市政水源的连接3）设计秒流量计算①生活管道设计秒流量按下式计算Q1=a﹒0.2﹒Ng1/2 （L/S）a：系数，根据工程类别确定。

人员掩蔽工程a=1.5；医院工程a=2.0；指挥所工程a=2.5。

Ng：计算管段的卫生器具当量总数。

②设备用水管道设计秒流量按下式计算Q2=Qj / 3.6 （L/S）Qj：计算管段的设备用水最大小时流量（m3/h）。

三排水设计平战结合的人防地下室工程的污水通常有以下几种：生活污水、机械废水、洗消污水、消防废水、雨水。

排水体制有分流制和合流制之分。

排水方式又都分为自流排水系统和压力排水系统。

3. 1排水方式的选择1）自流排水系统：自流排水是最佳选择，但一般防空地下室工程难以实现。

自流排水系统在排出管上应采取设止回阀和阀门等防倒灌措施。

5级和6级防空地下室，其自流排水排出管上应设置水封井，水封深度不应小于300mm；4级和4B级防空地下室，其自流排水排出管上应设置防毒消波槽。

当粪便污水需设置化粪池时，防毒消波槽可兼作化粪池，但其尺寸应满足化粪池的要求。

2）压力排水系统：防空地下室的污水不能自流排出时，宜采用机械排出。

当战时电源无保证时，应有备用的人力机械排水设施。

如防空地下室设有自备电站或有人防区域电站，其战时的供电是有保障的，可不设排水手摇泵。

3. 2排水管道设计1）人防地下室排水管道的坡度、充满度、流速均可按《建水》设计，但埋地管道的管径不宜小于DN75；有支管接入处应采用45°斜三通或90°斜三通、斜四通，管道转弯处应用两个45°弯头或曲率半径不小于4倍管径的弯头连接。

2）排水管尽量避免穿过沉降缝、伸缩缝，必须穿过时应采取有效的措施以防管道受损。

3）排水管材：排水管出户道应采用钢塑复合管或其它经过可靠防腐处理的钢管；人防围护结构以内的重力排水管道应采用机制排水铸铁管或建筑排水塑料管及管件；在结构底板中及以下敷设的管道应采用机制排水铸铁管或热镀锌钢管，不允许敷设塑料排水管。

4）收集上部建筑非人防区消防废水的排水管道需穿越防空地下室人防围护结构时，其地漏应采用防爆地漏，管材应采用钢管，在管道穿越防空地下室人防围护结构的内侧可以不设置防护阀门。

3. 3污水集水池和污水泵房的设计污水集水池一般设于清洁区内厕所、盥洗室的下部。

污水泵房应靠近污水集水池，最好设在集水池的上部。

设有多个防护单元的防空地下室，当需设置污水集水池和污水泵房时，应按防护单元分别单独设置。

1）污水集水池容积：污水集水池容积包括调节容积和贮备容积。

调节容积应按《建水》的有关规定计算。

在隔绝防护时间内，防空地下室不得向外部排水，贮备容积必须满足隔绝防护时间内贮存1.25倍全部全部污水量的要求。

设计中容易出现的问题是污水池容积过大。

污水集水池的容积可按下式计算：V=V调+V贮（m3）V贮=q.m.T.K/24000 （m3）q：战时人员污水量标准（L/（d.人），按战时生活饮用水量标准折算；m：掩蔽人数；T：战时隔绝防护时间（h）；K:小时变化系数，也称安全系数，不小于1.25，不宜大于1.5；V调：一般不小于一台水泵的5min的出水量。

2）污水池透气管的设置：污水集水池应设透气管，当透气管直接接出室外不可能或不经济时，透气管可接入排风扩散室、排风竖井内。

污水池临战时应增设接至厕所排风口的通气管。

透气管的管径不宜小于污水泵出水管的管径，并不得小于75mm。

3）污水泵房的设计：泵房需有排风措施；泵房顶板宜设供检修水泵的吊钩。

污水泵房、厕所（包括干厕）宜设冲洗龙头和地漏，如附近有其它给水龙头可供使用，也可不设该冲洗龙头。

四洗消设计4. 1洗消给水人防工程进入口部的通道、可能受污染的房间（如防毒通道、密闭通道、洗消间、进风扩散室、进排风竖井、滤毒室、除尘室、柴油发电机房等）战时染毒后必须进行消除，并应在这些部位设置收集洗消废水的地漏、清扫口或集水坑。

消除的方法一般是用高压水进行冲洗。

通常是在口部的密闭通道、防毒通道设置不小于DN20的冲洗龙头，并配备冲洗软管，在其服务半径不超过25m的范围内，临近需要冲洗的部位可以共用此冲洗龙头。

为保证冲洗效果，冲洗阀出口压力应不小于0.20MPa。

洗消用水贮水量：人员洗消用水量标准按40L／(人·次)计算；人员简易洗消总贮水量宜按0.6～0.8 m3确定；人员洗消用水应贮存在清洁区内或洗消间内。

口部洗消贮水量宜按5～10L/m2计算确定；当口部染毒的墙面、地面需冲洗面积很大，计算的贮水量大于10m3时，按10m3计算。
