《电子电工基础》考试大纲.doc
《电工电子技术基础》课程标准
《电工电子技术基础》课程标准课程编号：062040使用专业：城市轨道交通运营管理专业课程类别：基础学习领域课程修课方式：必修课教学时数：180一、课程定位和课程设计：（一）课程性质与作用《电工电子技术基础》课程是高职高专机电、数控等专业学生必修的一门技术基础课,包括电工技术、电机与控制以及模拟电子技术和数字电子技术等部分内容。
《电工电子技术基础》是研究电路的基本定律、基本分析方法及基本知识和应用；变压器、电动机以及常用控制电器的基本原理和应用；常用电子元件及模拟电子电路、数字电子电路的原理及应用。
《电工电子技术》是机电、数控等专业前导课程，后续课程有《单片机原理与应用》、《传感器与检测技术》、《液压与气压传动技术》《城轨交通供电》、《城轨电气控制及PLC技术》等。
《电工电子技术基础》又是学生考取中级和高级电工职业资格证书的核心课程。
（二）课程设计思路课程设计的总体思路：基于工作过程和工作任务的结构模式。
遵循以“应用为目的，以必须、够用为度”的原则，以“掌握概念、强化应用、培养技能”为重点，以“精选内容、降低理论、加强基础、突出应用”为主线，坚持基本知识点的学习，在相关知识的学习中注重培养学生分析问题、解决问题的能力。
结合现场参观、实践环节和课程设计等技能训练，突出对学生综合能力及创新能力的培养。
《电工电子技术》课程的任务是使学生在以有的物理知识基础上，掌握有关电工技术与电子技术方面必备的基本理论、基本知识和基本实践技能，为学好专业知识、从事生产第一线的专业技术工作以及进一步提高科学技术知识水平打下一定的基础，同时培养学生辩证唯物主义观点和分析问题、解决问题的能力。
二、课程目标（一）知识目标1、掌握电路的基本概念、基本知识，能用电路的基本定律对直流、交流电路进行分析计算。
2、掌握变压器、电动机的基本原理和应用，掌握常用控制电器的基本结构和功能，了解安全用电知识和安全用电措施。
3、掌握半导体元件的结构、工作原理和伏安特性，掌握基本放大电路的组成原理和分析方法，整流、滤波、稳压、调压电路的原理和应用。
河北省对口升学电子电工类专业考试大纲教学教材
河北省对口升学电子电工类专业考试大纲河北省普通高等学校对口招生电子电工类专业考试大纲2017年7月一、考试范围和考试形式考试范围以教育部中等职业学校专业教学标准（试行）为依据，以河北省教育厅公布的中等职业学校教学用书目录中本专业有关教材为主要参考教材，包括电工技术基础、电子技术基础、电工仪表与测量等专业核心课程教材。
重点测试考生理解掌握有关基本理论、基本知识和基本操作的能力，以及综合运用理论知识解决实际问题的能力。
考试形式分专业理论和技能测试两项。
二、专业理论考试试卷结构（一）试卷内容比例电工技术基础 45%电子技术基础 45%电工仪表与测量10%（二）试卷题型和比例填空题15%选择题30%判断题10%简答题15%计算题30%（三）试题难易比例较容易题 60%中等难度题 30%较难题 10%三、专业理论考试内容和要求电工技术基础（一）电路的基本概念1.了解电路的组成及其作用。
2.理解电路的基本物理量（电动势、电流、电位、电压）的概念及单位。
3.理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算。
4.理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。
5.了解电气设备额定值的意义。
6.理解电场的两个重要性质。
（二）简单直流电路1.熟练掌握部分电路欧姆定律和闭合电路欧姆定律。
2.了解电路的几种工作状态，掌握在每一种状态下电路中电流、电压和功率的计算。
3.熟练掌握电阻串、并联的特点和应用，掌握简单混联电路的分析和计算。
4.掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。
5.了解电阻的两种测量方法：伏安法和惠斯通电桥法。
（三）复杂直流电路1.熟练掌握基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合。
2.熟练运用支路电流法、叠加定理和戴维宁定理来分析、计算复杂直流电路。
3.理解电压源和电流源的概念，并掌握它们之间的等效变换。
（四）电容和电容器1.理解电容与电容器的概念。
2.掌握平行板电容器的电容量的计算方法。
《电工电子技术基础》教材课后习题与答案
《电工电子技术基础》教材课后习题与答案学习情境一课后习题及答案1．低压电器是指工作电压在交流1200V或直流_1500_V以下的各种电器。
2．热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起过载保护作用。
3．接触器用于远距离频繁地接通或断开交直流及大容量控制电路的一种自动开关电器。
45.电流对人体的伤害形式为电击和电伤。
绝大部分的触电事故是由电击_引起的。
6. 交流接触器发热主要是指（ C ）。
A、线圈B、铁心C、触头D、短路环7.选用交流接触器应全面考虑( A )的要求。
A、额定电流、额定电压、吸引线圈电压、辅助接点数量B、额定电流、额定电压、吸引线圈电压C、额定电流、额定电压、辅助接点数量D、额定电压、吸引线圈电压、辅助接点数量8. 我国标准规定：工频安全电压有效值的限值为( B )V。
A、 220B、 50C、 36D、 69. 所有断路器都具有（C ）。
A、过载保护和漏电保护B、短路保护和限位保护C、过载保护和短路保护D、失压保护和断相保护10. 热继电器用作电动机的过载保护，适用于（ D ）。
A、重载间断工作的电动机B、频繁起动与停止的电动机C、连续工作的电动机D、任何工作制的电动机《电工电子技术基础》教材课后习题与答案学习情境二课后习题与答案1．用指针万用表测量( BC )时，表笔接线的极性必须正确。
[多选题]A、直流电阻B、直流电压C、直流电流D、交流电流2.在使用钳形电流表测量检测电流时：（ACD ）。
[多选题]A、只能让被测导线(电线)穿过钳口B、需要将电路切断停机后才能进行测量C、可以在不切断电路的情况下来测量电流D、钳形表一般准确度不高E、只能让被测导线(电线)压在钳口上3. 电流互感器和电压互感器与电能表配合使用时其正确极性应是（B）。
[单选题]A、加极性B、减极性C、加极性或减极性均可4. 感应式电能表的驱动力矩是电压和电流元件产生的，电压元件的功率消耗要比电流元件（B）。
《 电工电子技术基础 》 (2)选择题 客观题 期末试卷 试题和答案
2017-2018学年度第二学期期末考试 17级《电工电子技术基础》（机考）试卷2017-2018学年度第二学期期末考试17级《电工电子技术基础》试卷本卷适用班级：17汽修32班班级：姓名：学号：您的姓名： [填空题] *_________________________________班级 [填空题]_________________________________学号 [填空题]_________________________________判断题1. 交流电的周期越长，说明交流电变化得越快。
[判断题] *对错(正确答案)2. 在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将增大。
[判断题] *对错(正确答案)3. 在RL串联正弦交流电路中，有Z=R+XL。
[判断题] *对错(正确答案)4. 交流电路的阻抗随电源频率的升高而增大，随频率的下降而减小。
[判断题] *对(正确答案)错5. 已知某电路上电压u=311sin(314t-45°)，电流i=14.14sin(314t+15°)，此电路属容性电路。
[判断题] *对错(正确答案)6. 无功功率是无用的功率。
[判断题] *对错(正确答案)7. 当负载作星形连接时，必须有中线。
[判断题] *对(正确答案)错8. 当三相负载愈接近对称时，中线电流就愈小。
[判断题] *对(正确答案)错9. 三相负载的相电流是指电源相线上的电流。
[判断题] *对错(正确答案)10. 三相不对称负载星形连接时，为了使各相电压保持对称，必须采用三相四线制供电。
[判断题] *对(正确答案)错11. 三相对称负载星形连接时可以采用三相三线制供电。
[判断题] *对(正确答案)错12. 负载作三角形连接时，线电流是相电流的倍。
[判断题] *对(正确答案)错13. 一个三相四线制供电电路中，若相电压为220V，则电路线电压为311V。
电工电子技术基础

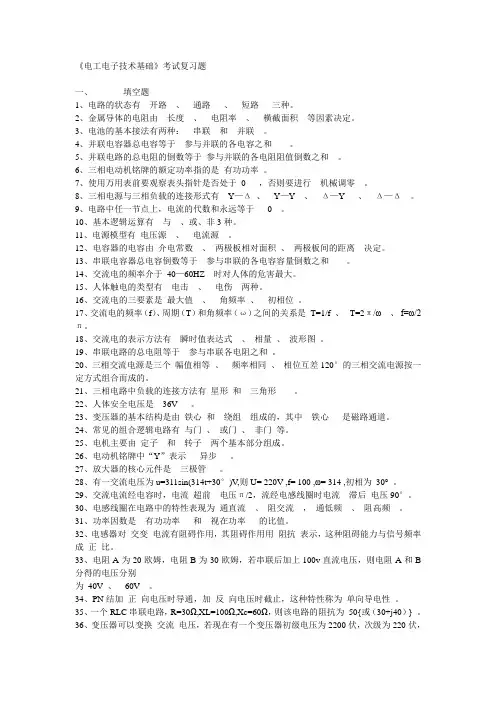

《电工电子技术基础》考试复习题一、填空题1、电路的状态有开路、通路、短路三种。
2、金属导体的电阻由长度、电阻率、横截面积等因素决定。
3、电池的基本接法有两种：串联和并联。
4、并联电容器总电容等于参与并联的各电容之和。
5、并联电路的总电阻的倒数等于参与并联的各电阻阻值倒数之和。
6、三相电动机铭牌的额定功率指的是有功功率。
7、使用万用表前要观察表头指针是否处于0 ，否则要进行机械调零。
8、三相电源与三相负载的连接形式有Y—Δ、Y—Y、Δ—Y、Δ—Δ。
9、电路中任一节点上，电流的代数和永远等于0 。
10、基本逻辑运算有__与__、或、非3种。
11、电源模型有电压源、电流源。
12、电容器的电容由介电常数、两极板相对面积、两极板间的距离决定。
13、串联电容器总电容倒数等于参与串联的各电容容量倒数之和。
14、交流电的频率介于40—60HZ 时对人体的危害最大。
15、人体触电的类型有电击、电伤两种。
16、交流电的三要素是最大值、角频率、初相位。
17、交流电的频率（f）、周期（T）和角频率（ω）之间的关系是T=1/f 、T=2π/ω 、f=ω/2π。
18、交流电的表示方法有瞬时值表达式、相量、波形图。
19、串联电路的总电阻等于参与串联各电阻之和。
20、三相交流电源是三个幅值相等、频率相同、相位互差120°的三相交流电源按一定方式组合而成的。
21、三相电路中负载的连接方法有星形和三角形。
22、人体安全电压是36V 。
23、变压器的基本结构是由铁心和绕组组成的，其中铁心是磁路通道。
24、常见的组合逻辑电路有与门、或门、非门等。
25、电机主要由定子和转子两个基本部分组成。
26、电动机铭牌中“Y”表示异步。
27、放大器的核心元件是三极管。
28、有一交流电压为u=311sin(314t+30°)V,则U= 220V ,f= 100 ,ω= 314 ,初相为30°。
29、交流电流经电容时，电流超前电压π/2，流经电感线圈时电流滞后电压90°。
江苏省对口高考电子电工专业考试大纲
江苏省普通高校对口单独招生电子电工专业综合理论测试大纲本考纲以教育部中等职业学校电子电工类专业教学指导方案为依据，以教育部和江苏省教育厅公布的中等职业学校教学用书目录中本专业有关教材为主要参考教材。
本考纲所涉及的测试范围主要包括电子电工类专业开设的《电工基础》、《电子线路》、《电工测量仪表》、《电子测量》、《电机和拖动》等五门核心课程，主要测试考生理解和掌握有关基本理论、基本知识和基本方法的水平，以及综合运用这些理论、知识和方法解决基本实际问题的能力。
测试范围和要求第一部分《电工基础》一、电路的基本概念1、了解电路的组成及其作用。
2、理解电路的基本物理量（电动势、电流、电位、电压）的概念及其单位。
3、熟练掌握电动势、电流、电压的参考方向（正方向）和数值正负的意义及在电路计算时的使用。
4、理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算。
5、理解电阻的概念和电阻和温度的关系，熟练掌握电阻定律。
6、了解电气设备额定值的意义。
二、简单直流电路1、熟练掌握部分电路欧姆定律和闭合电路欧姆定律。
2、了解电路的几种工作状态（通路、开路、短路），掌握在每一种状态下电路中电流、电压和功率的计算。
3、熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。
4、掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。
5、了解电阻的两种测量方法：伏安法和惠斯通电桥法。
三、复杂直流电路1、熟练掌握基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合。
2、熟练运用支路电流法、叠加定理和戴维宁定理来分析，计算复杂直流电路。
3、理解电压源和电流源的概念，并掌握它们之间的等效变换。
4、了解验证基尔霍夫定律、戴维宁定理和叠加定理的实验方法。
四、电容和电容器1、理解电容的概念，掌握电容器的充放电特性。
2、了解常用电容器的分类和额定值。
3、掌握平行板电容器电容的计算。
4、掌握电容器串、并联的性质及其等效电容和额定工作电压的计算。
电子通用课件《电工基础(第五版)》
05
实验与实践
电工实验
01
总结词
掌握基本电工技能
02
实验一
基本电路元件的识别与测量
03
04
实验二
基尔霍夫定律的验证
实验三
戴维南定理和诺顿定理的验证
电机控制实验
总结词
理解电机的工作原理和控制方法
实验五
直流电动机的控制
实验四
三相异步电动机的控制
实验六
步进电机的控制
电力系统，提高解决实际问 题的能力
三相交流电
三相交流电的定义
三相交流电是由三个幅值相等、 频率相同、相位差为120度的单相
交流电组成的电源系统。
三相交流电的特点
三相交流电具有对称性，可以减少 线路的损耗和电压降落，提高供电 效率。同时，三相交流电机具有更 高的效率和可靠性。
三相交流电的应用
三相交流电广泛应用于工业、商业 和家庭用电等领域，如电动机控制 、输电线路等。
03
交流电与电机
正弦交流电
正弦交流电的定义
正弦交流电的优点
正弦交流电是指电流随时间按正弦函 数规律变化的交变电流。
正弦交流电具有良好的功率传输和能 量转换性能，广泛应用于工业、商业 和家庭用电等领域。
正弦交流电的三要素
幅值、频率和相位。幅值表示交流电 的大小，频率表示交流电的稳定性， 相位表示交流电的时间起点。
电路分析：电压、 电流、功率和能量 等。
交流电路：正弦交 流电、三相交流电 等。
电工基础知识：电 荷与电场、电流与 磁场等。
电路元件与电路定 律：电阻、电容、 电感等。
电路的暂态分析： RC电路、RL电路等 。
课程要求
掌握基本概念和原理，能够进行 简单的分析和计算。
2025河北省普通高等学校对口招生 电子电工类专业考试大纲
.了解变压器的构造、种类及用途。 .熟练掌握理想变压器变换电压、变换电流和变换阻抗的规律及其计算。 .理解变压器的损耗和效率。 .了解几种常用变压器的结构特点、作用及使用常识。 .掌握自耦变压器、电流互感器和电压互感器的作用及使用方法。 电子技术基础 （一）二极管和整流滤波电路 .了解PN结的单向导电特性。 .了解二极管的结构、分类和型号。 .理解掌握二极管的单向导电特性及其伏安特性和主要参数。 .熟练掌握二极管整流电路的组成、工作原理、简单计算及整流二极管的选择。 .理解几种常用滤波电路的组成及工作原理，掌握电容滤波电路的分析和计算。 .掌握硅稳压二极管的特性和主要参数，掌握稳压电路的稳压原理与简单分析计算。 .了解发光二极管、光电二极管的功能及使用常识。
（三）复杂直流电路 .熟练掌握基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合。 .熟练运用支路电流法、叠加定理和戴维宁定理来分析、计算复杂直流电路。 .理解电压源和电流源的概念，并掌握它们之间的等效变换。 （四）电容和电容器 .理解电容与电容器的概念。 .掌握平行板电容器的电容量的计算方法。 .掌握电容器串联、并联电路的特点以及耐压能力的分析计算。 .理解电容器充放电的过程，掌握电容器中电场能的计算。 （五）磁场和磁路 .理解磁场的主要物理量的物理意义、单位和它们之间的相互关系。 .熟练掌握右手螺旋定则、左手定则以及磁场对电流的作用。 .了解铁磁物质的磁化曲线、磁滞回线以及常用磁性材料的磁性能和在工程技术上的应用。 .了解磁动势、磁阻的概念以及磁路欧姆定律的应用。
（十二）集成触发器
了解触发器工作的特点。
.掌握由与非门构成的基本RS触发器和同步RS触发器的逻辑符号、逻辑图、逻辑功能、真值表，并能根据输入 信号波形画出输出信号波形。
.掌握JK触发器的逻辑符号和特性表，并能根据输入信号波形画出输出信号波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
识记：叠加原理基本内容及其应用条件
应用：应用叠加原理进行含两个电源的电路计算
（十）戴维南定理（重点）
识记：戴维南定理基本内容，根据解题要求确定出有源二端网络
理解：有源二端网络等效电动势与开路电压数值及极性关系，有源二端网络的除源原 则，计算无源二端网络的等效电阻
应用：应用戴维南定理进行具有两个或三个独立回路的电路计算
第三章：三相交流电路
考核知识点与考核目标
（一）三相正弦交流电源（一•般）
识记：对称三相电动势的特点，三角函数式、正弦波形图及相量图表示三相电动势， 三相交流电的相序概念
理解：三相四线制电源中点、中线、相线的概念，三相四线制电源相电压与线电压的 关系，在电路图及相量图上相电压、线电压的表示方法
（二）三相负载的星形连接（重点）
（十一）电路中电位的计算（次重点）
识记：电路中电位与电位参考点的关系
应用：计算电路中某点电位，根据电位数值的正、负判断电位的高、低
第二章：单相交流电路
考核知识点与考核目标
（一）正弦交流电的基本概念（一般）
识记：交流电特点，正弦交流电函数表达式，正弦交流电幅值、初相角、周期在波形 图上的标示
理解：正弦交流电三要素，山函数表达式、波形图写出三要素，同频率正弦量的相位 差计算关系，根据相位差角确定同频率正弦量的超前、滞后、同相、反相的相位关系，正弦 交流电有效值与幅值关系
（六）RLC申联的交流电路（重点）
识记：总电压瞬时值与各无件电压瞬时值之间满足基尔霍夫电压定律，总电压有效值 相量与各元件电压有效值相量之间满足相量形式的基尔霍夫电压定律，电压三角形所表示的 各元件电压有效值相量关系，阻抗三角形所表示的电阻、电抗、阻抗关系
应用：电压与电流关系，平均功率、无功功率与功率因数关系，视在功率关系式、单 位，计算电路中的电压、电流及功率
《电子电工基础》考试大纲
适应专业：机电一体化技术专业
课程性质：必修课
总学时：96
总学分：6
一、考试目的
考试目的：主要是测试考生在电工技术与电子技术中必要的基础理论、基本知识和基 本方法方面的水平和能力，以保证学生学习后续课程有必要的基础。
二、命题的指导思想和原则
命题的指导思想是：全面考查学生对本课程的基本原理、基本概念、基础知识、基本 能力、基本素质的情况。
识记：对称三相负载的概念，负载星形连接方法，电压、电流参考方向
应用：负载星形连接时相电压与线电压、相电流与线电流的关系及计算，对称负载三 相电路功率的关系式及功率计算
（三）三相负载的三角形连接（重点）
识记：负载三角形连接方法，电压、电流参考方向
应用：负载三角形连接时相电压与线电压、相电流与线电流的关系及计算，对称负载 三相电路功率的关系式及功率计算
（七）电阻的串联与并联（次重点）
识记：串联电阻的连接方式，并联电阻的连接方式
理解：计算申联等效电阻、申联电阻的分压关系，计算并联等效电阻、两个并联电阻 的分流关系
应用：计算串、并联等效电阻，计算电路中的电流、电压及功率。
（A）支路电流法（一般）识记：设置支路电流参考方向及列节点电流的独立方程和 列回路电压的独立方程
第四章：磁路和变压器
一、学习目的与要求
通过本章的学习，学生应掌握磁路的基本概念、交流铁心线圈的电磁关系、变压器的 工作原理，应达到会使用变压器的能力。
二、考核知识点与考核目标
（一）磁路及基本物理量（一般）
识记：磁感应强度、磁通、磁导率的基本概念
（二）磁性材料及磁化曲线（—•般）
（三）交流铁心线圈电路（次重点）
（四）RL申联的交流电路（重点）
识记：总电压瞬时值与各元件电压瞬时值之间满足基尔霍夫电压定律，总电压有效值 相量与各元件电压有效值相量之间满足相量形式的基尔霍夫电压定律
理解：总电压有效值与电流有效值的关系及相量的关系，根据电路参数计算阻抗
应用：平均功率、无功功率与功率因数的关系，视在功率关系式、单位，电压、电流 Nhomakorabea及功率的计算
识记：电磁关系、电压与电流的关系
（五）RC串联的交流电路（里点）
识记：总电压瞬时值与各元件电压瞬时值之间满足基尔霍夫电压定律，总电压有效值 相量与各元件电压有效值相量之间满足相量形式的基尔霍夫电压定律
理解：总电压有效值与电流有效值的关系及相量的关系，根据电路参数计算阻抗
应用：平均功率及无功功率与功率因数的关系，视在功率关系式、单位，电压、电流 及功率的计算
（二）正弦量的表示法（次重点）
识记：旋转有向线段表示正弦最的含义和方法
理解：有效值相量的含义和表示方法，相量图的含义及画法，正弦量的复数表示方法
（三）单一参数的交流电路（次重点）
识记：电压与电流的瞬时值关系，电压与电流的相位关系
理解：电压与电流的有效值关系式，电压、电流有效值的计算，电压有效值相量与电 流有效值相量关系，画电压、电流相量图，平均功率关系式、功率单位，功率计算
（五）电路的工作状态（次重点）
识记：电路的有载状态及电路中电流、负或电阻两端电压的关系，电路有我状态下功 率平衡关系
电路的开路状态及电路开路时的特征，电路的短路状态及电路短路时的特征
理解：额定值的基本概念
（六）基尔霍夫定律（更点）
识记：支路、节点和路的定义，根据所给的电路图正确确定支路、节点和同路
理解：根据基尔霍夫电流定律，列写节点电流方程（不含广义节点），根据基尔霍夫 电压定律，列写回路电压方程，计算电路中任意两点之间的电压
命题的原则是：题型多样化，知识覆盖范围广，最基本的知识一般要占60%左右，稍微 灵活一点的题目要占20%左右，较难的题目要占20%左右。
三、考试内容
第一篇电工技术
第一章：直流电路
考核知识点与考核目标
（一）电路的组成及其作用（一•般）
识记：电路的三个重要组成部分，电路传输和转换电能的作用，电路信号传递和处理 的作用
（二）电路中的基本物理量（一•般）
识记：电流、电压及电动势的物理意义及参考方向概念
（三）欧姆定律及应用（重点）
识记：欧姆定律表示式，根据电压、电流参考方向正确应用欧姆定律表示式
理解：电阻的基本单位及常用的倍数单位，会利用欧姆定律计算电阻值
（四）电压源和电流源（重点）
识记：电压源及电流源的基本概念
理解：一个电压源与一个电流源之间的等效变换原则，电压源、电流源的等效变换计 算
