桥梁工程质量检验批全套表格

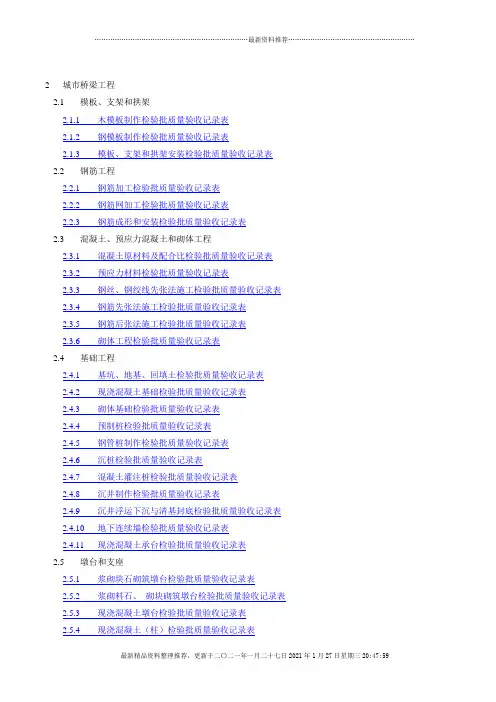

桥梁工程质量检验批全套表格 2 城市桥梁工程 2.1 模板、支架和拱架 2.1.1 木模板制作检验批质量验收记录表 2.1.2 钢模板制作检验批质量验收记录表 2.1.3 模板、支架和拱架安装检验批质量验收记录表 2.2 钢筋工程 2.2.1 钢筋加工检验批质量验收记录表 2.2.2 钢筋网加工检验批质量验收记录表 2.2.3 钢筋成形和安装检验批质量验收记录表 2.3 混凝土、预应力混凝土和砌体工程 2.3.1 混凝土原材料及配合比检验批质量验收记录表 2.3.2 预应力材料检验批质量验收记录表 2.3.3 钢丝、钢绞线先张法施工检验批质量验收记录表 2.3.4 钢筋先张法施工检验批质量验收记录表 2.3.5 钢筋后张法施工检验批质量验收记录表 2.3.6 砌体工程检验批质量验收记录表 2.4 基础工程 2.4.1 基坑、地基、回填土检验批质量验收记录表 2.4.2 现浇混凝土基础检验批质量验收记录表 2.4.3 砌体基础检验批质量验收记录表 2.4.4 预制桩检验批质量验收记录表 2.4.5 钢管桩制作检验批质量验收记录表 2.4.6 沉桩检验批质量验收记录表 2.4.7 混凝土灌注桩检验批质量验收记录表 2.4.8 沉井制作检验批质量验收记录表 2.4.9 沉井浮运下沉与清基封底检验批质量验收记录表 2.4.10 地下连续墙检验批质量验收记录表 2.4.11 现浇混凝土承台检验批质量验收记录表 2.5 墩台和支座 2.5.1 浆砌块石砌筑墩台检验批质量验收记录表 2.5.2 浆砌料石、 砌块砌筑墩台检验批质量验收记录表 2.5.3 现浇混凝土墩台检验批质量验收记录表 2.5.4 现浇混凝土（柱）检验批质量验收记录表 桥梁工程质量检验批全套表格 2.5.5 现浇混凝土挡墙检验批质量验收记录表 2.5.6 预制安装混凝土柱检验批质量验收记录表 2.5.7 现浇混凝土盖梁检验批质量验收记录表 2.5.8 人行天桥钢墩柱检验批质量验收记录表 2.5.9 台背填土检验批质量验收记录表 2.5.10 支座检验批质量验收记录表 2.6 混凝土梁（板） 2.6.1 支架上浇筑梁（板）检验批质量验收记录表 2.6.2 混凝土梁（板）预制检验批质量验收记录表 2.6.3 混凝土梁（板）安装质量验收记录表 2.6.4 悬臂浇筑混凝土梁检验批质量验收记录表 2.6.5 悬臂拼装预应力混凝土梁检验批质量验收记录表 2.6.6 顶推施工预应力混凝土梁检验批质量验收记录表 2.7 钢梁与结合梁 2.7.1 钢桁梁节段制作检验批质量验收记录表 2.7.2 钢板梁制作检验批质量验收记录表 2.7.3 钢箱形梁制作检验批质量验收记录表 2.7.4 钢梁现场安装检验批质量验收记录表 2.7.5 钢－混凝土结合梁检验批质量验收记录表 2.7.6 混凝土结合梁检验批质量验收记录表 2.8 拱部与拱上结构 2.8.1 砌筑拱圈检验批质量验收记录表 2.8.2 现浇混凝土拱圈检验批质量验收记录表 2.8.3 劲性骨架混凝土拱圈检验批质量验收记录表 2.8.4 拱圈预制与安装检验批质量验收记录表 2.8.5 悬臂拼装的桁架拱检验批质量验收记录表 2.8.6 腹拱安装检验批质量验收记录表 2.8.7 钢管混凝土拱检验批质量验收记录表 2.8.8 中下承式拱吊杆和柔性系杆拱检验批质量验收记录表 2.8.9 转体施工拱检验批质量验收记录表 2.9 斜拉桥 2.9.1 现浇混凝土索塔检验批质量验收记录表 2.9.2 混凝土斜拉桥墩顶梁段检验批质量验收记录表 2.9.3 支架上浇筑混凝土主梁检验批质量验收记录表 桥梁工程质量检验批全套表格 2.9.4 悬臂浇筑混凝土主梁检验批质量验收记录表 2.9.5 悬臂拼装混凝土主梁检验批质量验收记录表 2.9.6 钢箱梁段制作检验批质量验收记录表 2.9.7 悬臂拼装、在支架上安装检验批质量验收记录表 2.9.8 结合梁的工字钢梁拼装检验批质量验收记录表 2.9.9 结合梁的混凝土板施工检验批质量验收记录表 2.9.10 斜拉索安装检验批质量验收记录表 2.10 悬索桥 2.10.1 现浇混凝土索塔检验批质量验收记录表 2.10.2 锚碇锚固系统制作检验批质量验收记录表 2.10.3 锚碇锚固系统安装检验批质量验收记录表 2.10.4 锚碇混凝土施工检验批质量验收记录表 2.10.5 预应力锚索张拉检验批质量验收记录表 2.10.6 主索鞍安装检验批质量验收记录表 2.10.7 散索鞍安装检验批质量验收记录表 2.10.8 主缆架设与防护检验批质量验收记录表 2.10.9 索夹和吊索安装检验批质量验收记录表 2.10.10 悬索桥钢箱梁段拼装检验批质量验收记录表 2.11 顶进箱涵 2.11.1 滑板检验批质量验收记录表 2.11.2 预制箱涵检验批质量验收记录表 2.11.3 箱涵顶进检验批质量验收记录表 2.12 桥面系 2.12.1 排水设施检验批质量验收记录表 2.12.2 桥面防水层检验批质量验收记录表 2.12.3 水泥混凝土桥面铺装层检验批质量验收记录表 2.12.4 沥青混凝土桥面铺装层检验批质量验收记录表 2.12.5 人行天桥塑胶桥面铺装层检验批质量验收记录表 2.12.6 伸缩装置检验批质量验收记录表 2.12.7 地袱、缘石和挂板检验批质量验收记录表 2.12.8 混凝土栏杆预制及安装检验批质量验收记录表 2.12.9 金属栏杆、防护网检验批质量验收记录表 2.12.10 防撞护栏、防撞墩、隔离墩检验批质量验收记录表 2.12.11 人行道检验批质量验收记录表 桥梁工程质量检验批全套表格 2.13 附属结构 2.13.1 隔声装置安装检验批质量验收记录表 2.13.2 防眩装置安装检验批质量验收记录表 2.13.3 混凝土梯道安装检验批质量验收记录表 2.13.4 钢梯道制作与安装检验批质量验收记录表 2.13.5 桥头搭板检验批质量验收记录表 2.13.6 防冲刷结构检验批质量验收记录表 2.13.7 照明系统检验批质量验收记录表 2.14 装饰与装修 2.14.1 水泥砂浆普通抹面检验批质量验收记录表 2.14.2 水磨石装饰抹面检验批质量验收记录表 2.14.3 水刷石装饰抹面检验批质量验收记录表 2.14.4 剁斧石装饰抹面检验批质量验收记录表 2.14.5 镶天然石饰面板检验批质量验收记录表 2.14.6 镶人造石饰面板检验批质量验收记录表 2.14.7 贴饰面砖检验批质量验收记录表 2.14.8 涂饰检验批质量验收记录表 2.15 竣工验收 2.15.1 工程竣工验收检验批质量验收记录表 2.15.2 单位(子单位)工程观感检查记录 桥梁工程质量检验批全套表格 木模板制作检验批质量验收记录表 编号 单位（子单位）工程名称 分部（子分部）工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录 主控项目

1 模板、支架和拱架制作要求

2 立柱基础有足够的支撑面和排水、防冻融措施

一般项目

1 木模板制作允许偏差 ／ 模板的长度和宽度 ±5 2 不刨光模板相邻两板表面高低差 3 3 刨光模板和相邻两板表面高低差 1 4 平板模板表面最大的局部不平(刨光模板) 3 5 平板模板表面最大的局部不平(不刨光模板) 3 6 榫槽嵌接紧密度 2

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日 监理（建设）单位验收结论 专业监理工程师： （建设单位项目专业技术负责人）： 年 月 日 桥梁工程质量检验批全套表格 钢模板制作检验批质量验收记录表 编号 单位（子单位）工程名称 分部（子分部）工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录 主控项目

1 模板、支架和拱架制作要求

2 立柱基础有足够的支撑面和排水、防冻融措施

一般项目

1 钢模板制作允许偏差／ 模板的长度和宽度 0，－1 2 肋高 ±5 3 面板端偏斜 0.5 4 连接配件（螺栓、卡子等）的孔眼位置 孔中心与板面的间距 ±0.3 5 板端孔中心与板端的间距 0，－0.5 6 沿板长宽方向的孔 ±0.6 7 板面局部不平 1.0 8 板面和板侧挠度 ±1.0

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日 监理（建设）单位验收结论 专业监理工程师： （建设单位项目专业技术负责人）： 年 月 日 桥梁工程质量检验批全套表格 模板、支架和拱架安装检验批质量验收记录表 编号 单位（子单位）工程名称 分部（子分部）工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录 主控项目

1 模板、支架和拱架安装要求 2 立柱基础有足够的支撑面和排水、防冻融措施

一般项目

1 相邻两板表面高低差 ／ 清水模板 2 混水模板 4 钢模板 2

2 表面平整度／ 清水模板 3 混水模板 5 钢模板 3

3 垂直度 ／

墙、柱 H／1000，且不大于6 墩、台 H／ 500，且不大于20 塔柱 H／3000，且不大于30

4 模内尺寸／

基础 ±10 墩、台 +5，－8 梁、板、墙、柱、桩、拱 +3，－6

5 轴线偏位／

基础 15

墩、台、墙 10 梁、柱、拱、塔柱 8

悬浇各梁段 8

横隔梁 5

6 支承面高程／ +2，－5 7 悬浇各梁段底面高程／ +10，0

8 预埋件 ／

支座板、锚垫板、连接板等 位置 5

平面高差 2

螺栓、锚筋等 位置 3 外露长度 ±5

9 预留孔洞／ 预应力筋孔道位置(梁端) 5 其他 位置 8 孔径 +10，0 10 梁底模拱度／ +5，－2

11 对角线差 ／

板 7 墙板 5 桩 3

12 侧向弯曲／

板、拱肋、

桁架 L／1500

柱、桩 L／1000， 且不大于10
