室外综合管网施工方案
最新版工业园区室外综合管网工程施工组织设计方案
最新版工业园区室外综合管网工程施工组织设计方案一、工程背景目前，我公司拟在工业园区进行室外综合管网工程的施工，主要包括给排水系统、供电系统和通信系统的建设。
该工程的总面积为xxx平方米，包括xxx个建筑物和xxx个开放空地。
二、施工组织原则1.安全原则：确保施工过程中人员、设备和环境的安全；2.质量原则：确保施工质量符合设计和规范要求；3.进度原则：按计划完成施工任务，确保工程按时交付；4.经济原则：合理利用资源，控制成本。
三、施工准备工作1.完善设计方案：根据实际工程需求，细化设计方案，并获得审批；2.人力资源准备：组建施工管理团队，明确各成员职责，并进行必要的培训；3.采购准备：编制采购计划，确定采购清单，进行供应商评估，并及时进行采购；4.施工设备和材料准备：根据工程量计划和采购清单订购工程需要的设备和材料；5.项目成本估算：进行工程成本估算，为项目控制提供依据；6.临时施工场地准备：在合适位置规划临时场地，包括办公区、材料堆放区等；7.安全保障措施：制定施工安全管理方案，包括劳动安全，设备安全等；8.施工档案管理：建立良好的施工档案管理体系，确保施工过程有据可查。
四、施工组织架构1.项目经理：负责整个工程的施工组织与协调；五、施工策划1.管理计划：编制施工计划，明确施工的各个阶段和任务，并进行合理安排；2.组织资源：根据施工计划，组织所需的人力、物力、财力资源；3.施工现场布置：根据工程需要，在施工现场进行科学合理的布置，确保施工效率；4.安全管理：建立施工安全管理制度，制定安全操作规程，并进行必要的培训；5.质量控制：建立施工质量管理体系，严格执行施工规范，确保施工质量；6.工程进度控制：制定详细的施工进度计划，每周进行进度检查和分析，及时调整；7.施工材料管理：建立施工材料管理制度，切实做好材料的验收、储存和使用；8.施工质量验收：按照规定程序进行各项质量验收，确保工程符合相关标准。
室外管网工程施工方案(3篇)
第1篇一、工程概况本工程为某市某住宅小区室外管网工程，包括给水管网、排水管网、电力管网、通信管网等。
工程总投资约XX万元，施工周期为XX个月。
工程地点位于某市某住宅小区，占地面积约XX平方米。
本工程按照国家相关标准和规范进行设计、施工和管理。
二、施工准备1. 施工组织设计（1）成立项目经理部，明确项目经理、技术负责人、质量负责人、安全负责人等职责。
（2）编制施工组织设计，明确施工方案、施工进度、质量保证措施、安全措施等。
（3）组织施工人员培训，提高施工队伍的整体素质。
2. 施工材料及设备（1）材料：给水管材、排水管材、电力电缆、通信电缆、管件、阀门等。
（2）设备：挖掘机、推土机、压路机、焊接设备、切割设备、起重设备等。
3. 施工现场布置（1）施工现场划分：施工区、材料堆放区、施工便道、临时设施等。
（2）施工现场道路：确保施工现场道路畅通，满足施工车辆通行需求。
（3）临时设施：搭建办公室、宿舍、食堂、厕所等临时设施。
4. 施工用水用电（1）施工现场用水：采用临时水源，确保施工用水需求。
（2）施工现场用电：采用临时电源，确保施工用电需求。
三、施工方案1. 给水管网施工（1）施工工艺：开挖沟槽、铺设管道、回填土方、检查验收。
1）开挖沟槽：根据设计图纸，确定沟槽位置、尺寸和深度，严格按照规范进行开挖。
2）铺设管道：采用预应力混凝土管、球墨铸铁管等管材，按照规范进行铺设。
3）回填土方：按照规范进行回填，确保管道稳定。
4）检查验收：对管道进行外观检查、压力试验，确保管道质量。
2. 排水管网施工（1）施工工艺：开挖沟槽、铺设管道、检查井施工、回填土方、检查验收。
（2）施工要点：1）开挖沟槽：根据设计图纸，确定沟槽位置、尺寸和深度，严格按照规范进行开挖。
2）铺设管道：采用HDPE双壁波纹管、水泥管等管材，按照规范进行铺设。
3）检查井施工：按照设计要求，进行检查井施工，确保检查井质量。
4）回填土方：按照规范进行回填，确保管道稳定。
室外管网工程施工方案
室外管网工程施工方案室外管网工程是城市基础设施建设的重要组成部分，主要包括给水、排水、供气、供热、通信、电力等各类管道网络。
室外管网工程施工方案的制定是确保管网工程按照规划设计要求进行顺利施工的重要环节。
以下是一个关于室外管网工程施工方案的示例，供参考：一、项目概况本项目是城市新建室外管网工程，包括给水、排水、供气、商业供热、通信和电力管道网络。
该项目总工程量较大，涉及多个施工单位的合作。
施工期限为12个月，预算总投资为1000万元。
二、施工组织1.项目组织结构本项目设立项目管理部门，包括项目经理、技术负责人、安全负责人和质量负责人等核心岗位。
各施工单位组织专业队伍，并设立项目经理办公室，负责项目的日常管理和协调工作。
2.人员分工和岗位责任根据工程需求，合理分工，明确各个岗位的职责和权限，并制定相应的工作标准和流程。
三、施工方案1.工程拆分将整个工程根据施工的性质和工程要求进行拆分，确定不同工程单元，并制定详细的施工方案。
2.施工工艺根据设计图纸和规范要求，制定施工工艺和施工流程，包括施工步骤、施工顺序、施工方法、材料使用和质量控制等方面的内容。
确保施工过程中的质量和安全。
3.项目管理建立项目管理体系，包括项目计划、进度管理、质量管理、安全管理和成本管理等方面。
制定相应的工作流程和标准，确保项目的高效顺利进行。
四、安全措施1.安全管理制度制定安全管理制度，明确安全工作的责任和权限，建立健全安全管理机构，制定安全工作规程和操作规范。
2.安全教育和培训对施工人员进行安全教育和培训，提高施工人员的安全意识和安全技能，并进行定期的安全知识培训和演练。
3.安全设施在施工现场设置安全警示标志和安全隔离设施，确保施工现场的安全环境。
同时配备必要的安全器材，如安全帽、防护眼镜、防护手套等。
五、质量控制1.质量管理体系建立质量管理体系，包括质量计划、质量控制和质量验收等方面。
制定相应的标准和要求，确保工程质量符合规范和设计要求。
室外管网施工方案
室外管网施工方案一、工程概述1.1 工程名称：XXXX项目室外管网施工1.2 工程地点：XXXX项目施工现场1.3 工程规模：XXXX项目室外管网覆盖面积XXXX平方米，包括给水管网、排水管网、供暖管网等。
1.4 工程目标：确保室外管网施工质量，满足项目使用需求，保证施工安全、进度和投资控制。
二、施工准备2.1 技术准备：熟悉施工图纸，了解设计意图，组织施工人员学习相关技术规范和标准。
2.2 施工现场准备：平整施工场地，清除障碍物，确保施工安全通道畅通。
2.3 材料准备：根据施工图纸和工程量清单，提前采购所需的管材、管件、施工设备等。
2.4 人员准备：组织具有相关资质的施工队伍，对施工人员进行安全教育和技术培训。
2.5 施工设备准备：准备足够的施工设备，包括挖掘机、推土机、管道铺设机、焊接机等。
三、施工流程3.1 施工顺序：先进行管网布局，然后进行管沟开挖，接着进行管道铺设，最后进行管沟回填。
3.2 管网布局：根据设计图纸，进行管网的布局，包括管道的走向、管径、支管的分布等。
3.3 管沟开挖：按照设计要求，进行管沟的开挖，保证管沟的宽度、深度和坡度符合要求。
3.4 管道铺设：将管材按照设计要求进行铺设，进行管道的连接、焊接等操作。
3.5 管沟回填：管道铺设完成后，进行管沟的回填，回填材料应符合设计要求。
四、施工质量控制4.1 管材质量控制：管材应符合国家相关标准，具有出厂合格证和质量检验报告。
4.2 管道铺设质量控制：管道铺设应符合设计要求，保证管道的平直、牢固、无损坏。
4.3 焊接质量控制：焊接应由具有相应资质的焊工进行，焊接质量应符合国家相关标准。
4.4 管沟回填质量控制：回填材料应符合设计要求，回填后应进行夯实，保证管道的稳定。
五、施工安全措施5.1 施工人员应遵守国家相关法律法规和安全规章制度，做到安全生产。
5.2 施工现场应设置安全警示标志，提醒施工人员和过往行人注意安全。
5.3 施工设备应定期进行检查和维护，保证设备安全运行。

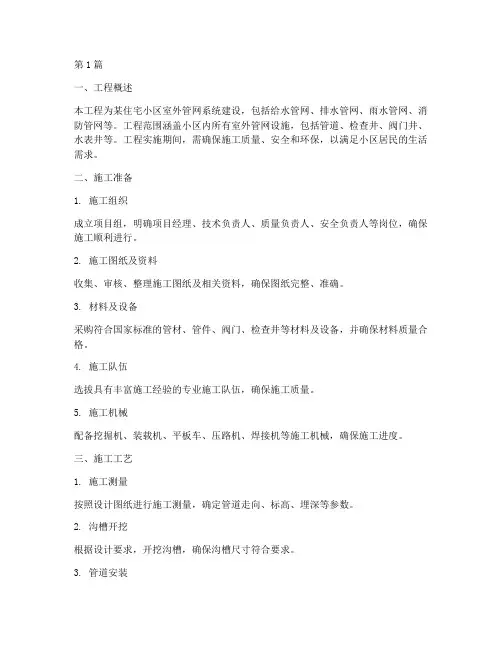

室外管网工程施工方案(3篇)
第1篇一、工程概述本工程为某住宅小区室外管网系统建设，包括给水管网、排水管网、雨水管网、消防管网等。
工程范围涵盖小区内所有室外管网设施，包括管道、检查井、阀门井、水表井等。
工程实施期间，需确保施工质量、安全和环保，以满足小区居民的生活需求。
二、施工准备1. 施工组织成立项目组，明确项目经理、技术负责人、质量负责人、安全负责人等岗位，确保施工顺利进行。
2. 施工图纸及资料收集、审核、整理施工图纸及相关资料，确保图纸完整、准确。
3. 材料及设备采购符合国家标准的管材、管件、阀门、检查井等材料及设备，并确保材料质量合格。
4. 施工队伍选拔具有丰富施工经验的专业施工队伍，确保施工质量。
5. 施工机械配备挖掘机、装载机、平板车、压路机、焊接机等施工机械，确保施工进度。
三、施工工艺1. 施工测量按照设计图纸进行施工测量，确定管道走向、标高、埋深等参数。
2. 沟槽开挖根据设计要求，开挖沟槽，确保沟槽尺寸符合要求。
3. 管道安装管道安装前，对管道进行外观检查，确保管道无裂纹、气泡等缺陷。
按照设计要求，进行管道安装，包括管道连接、检查井安装等。
4. 管道回填管道安装完成后，进行管道回填，确保管道两侧和管顶以上50cm范围内采用轻夯压实，管道两侧压实面的高差不应超过30cm。
5. 检查井施工检查井施工包括井室砌筑、井盖安装等，确保检查井结构稳固、美观。
6. 阀门井施工阀门井施工包括井室砌筑、阀门安装等，确保阀门井结构稳固、美观。
7. 水表井施工水表井施工包括井室砌筑、水表安装等，确保水表井结构稳固、美观。
四、质量控制1. 材料质量控制：确保材料质量符合国家标准，并做好材料进场、使用、退场的记录。
2. 施工过程控制：严格按照施工规范进行施工，确保施工质量。
3. 工程验收：按照设计要求和施工规范进行工程验收，确保工程质量。
五、安全措施1. 施工现场安全防护：设置安全警示标志，确保施工现场安全。
2. 人员安全培训：对施工人员进行安全教育培训，提高安全意识。

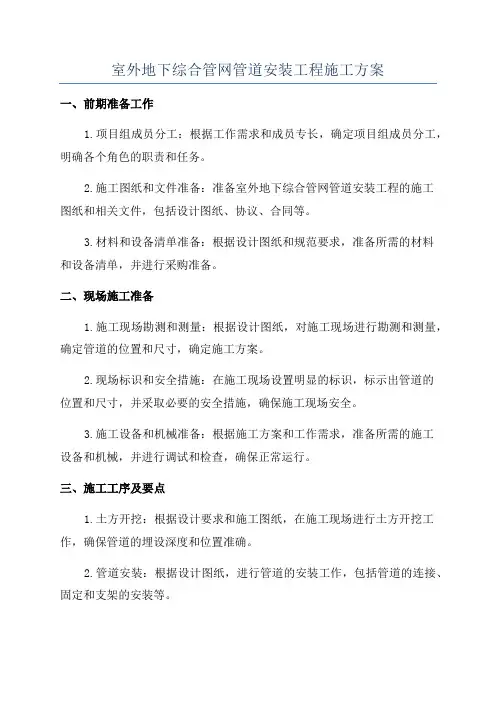

室外地下综合管网管道安装工程施工方案
室外地下综合管网管道安装工程施工方案一、前期准备工作1.项目组成员分工：根据工作需求和成员专长，确定项目组成员分工，明确各个角色的职责和任务。
2.施工图纸和文件准备：准备室外地下综合管网管道安装工程的施工图纸和相关文件，包括设计图纸、协议、合同等。
3.材料和设备清单准备：根据设计图纸和规范要求，准备所需的材料和设备清单，并进行采购准备。
二、现场施工准备1.施工现场勘测和测量：根据设计图纸，对施工现场进行勘测和测量，确定管道的位置和尺寸，确定施工方案。
2.现场标识和安全措施：在施工现场设置明显的标识，标示出管道的位置和尺寸，并采取必要的安全措施，确保施工现场安全。
3.施工设备和机械准备：根据施工方案和工作需求，准备所需的施工设备和机械，并进行调试和检查，确保正常运行。
三、施工工序及要点1.土方开挖：根据设计要求和施工图纸，在施工现场进行土方开挖工作，确保管道的埋设深度和位置准确。
2.管道安装：根据设计图纸，进行管道的安装工作，包括管道的连接、固定和支架的安装等。
3.管道对接：对于需要对接的管道，要进行严格的测量和对接工作，确保连接牢固和密封良好。
4.检测和测试：完成管道安装后，进行管道的检测和测试，包括水压试验和泄露检测等，确保管道的质量和安全。
5.管道保温和防腐工作：对于需要保温和防腐的管道，进行相应的处理工作，确保管道不受外界环境影响。
6.管道维修和保养：在管道安装完成后，进行管道的维修和保养工作，包括定期巡检、清洗和维修等，确保管道的正常运行和使用寿命。
四、质量控制和安全保障1.施工质量控制：严格按照设计要求和规范进行施工，进行必要的质量检查和测试，确保施工质量符合要求。
2.施工安全保障：采取必要的安全措施，确保施工现场安全，培训和督促施工人员遵守安全操作规程，减少事故风险。
五、施工管理和进度控制1.施工计划制定：根据施工范围和工期要求，制定详细的施工计划，包括各个工序的开始和结束时间，确保施工进度符合要求。
室外管网工程施工方案
室外管网工程施工方案室外管网工程施工方案一、工程概述室外管网工程是指布设在室外的各类管道系统，包括给水、排水、燃气、热力等。
本工程的施工内容主要包括管道的布设、接头的连接、固定及保护等。
二、工程进度安排根据工程的实际情况和要求，本工程的施工进度安排如下：1. 准备工作：包括施工材料的采购、场地的准备、施工设备的调试等。
预计耗时2天。
2. 管道布设：根据设计方案进行管道的布设，并按照标志牌的要求进行标记。
预计耗时5天。
3. 管道连接：采用焊接、螺纹连接等方式进行管道的接头连接。
预计耗时3天。
4. 管道固定：对已连接的管道进行固定，确保其稳定性和安全性。
预计耗时2天。
5. 管道保护：采取合理的保护措施，如安装防腐涂层、埋深保护等，确保管道的使用寿命和安全性。
预计耗时3天。
6. 验收和交接：对已完成的工程进行验收，并将工程交付使用方。
预计耗时1天。
三、安全措施1. 在施工现场设置明显的安全警示标志，并制定详细的安全操作规程，确保施工人员安全作业。
2. 对施工现场进行彻底的清理和整理，确保工作区域整洁，减少施工事故的发生。
3. 对使用的工具和设备进行定期检查和维护，确保其正常运行和使用。
4. 强调施工人员的安全培训，提高其安全意识和安全技能，做到安全第一。
四、质量控制1. 严格按照设计方案进行施工，并定期进行施工质量检查，确保施工过程符合要求。
2. 对所使用的材料和设备进行认真检查，确保其质量达到标准要求。
3. 实施施工质量追溯制度，对施工过程进行记录和检验，确保施工质量达到预期效果。
4. 对施工过程中出现的问题及时处理，并采取补救措施，确保施工质量不受影响。
五、环境保护1. 严格按照环保要求施工，合理使用施工材料和设备，减少对环境的污染。
2. 对施工过程中产生的废弃物进行分类处理，确保其符合环保的要求。
3. 在施工现场设置临时围挡和防护措施，防止施工过程中对周边环境造成污染。
4. 加强环境监测，定期对施工现场进行环境检测，确保环境污染物的排放符合标准要求。
室外综合管网施工方案
室外综合管网施工方案1. 引言室外综合管网施工是指在室外场地进行各类管道系统的安装和维护工作。
这包括水管、燃气管、电缆等多种管道系统。
本文将介绍室外综合管网施工的方案和步骤。
2. 施工前准备工作在开始室外综合管网施工之前，需要进行一系列的准备工作，包括以下步骤：•规划与设计：需要对施工区域进行全面的规划与设计，确定管道的布局和走向，以及施工过程中可能遇到的障碍物和风险。
•材料准备：根据设计方案，准备好所需的管道材料和配件，确保施工过程中材料的充足供应。
•人员安排：确定施工团队的人员配备，并制定详细的施工任务分工表，确保每个人员清楚自己的职责和任务。
3. 施工步骤3.1 确定施工区域在开始施工之前，需要确定施工区域的范围和边界。
对施工区域进行标记和围栏，以确保施工区域的安全和秩序。
3.2 土方工程在进行管道安装之前，需要进行土方工程。
这包括挖掘沟槽、清理施工区域等工作，以便为管道的安装做好准备。
3.3 管道安装根据设计方案，进行管道的安装工作。
这包括以下步骤：•测量和标记：根据设计方案，使用测量工具对管道的位置和长度进行测量，并进行标记。
•管道切割与连接：根据标记的位置，使用适当的工具将管道切割成所需长度，并使用管道连接件将管道连接起来。
•管道布线：将已连接好的管道按照设计方案的布局进行敷设，确保管道的走向和高度符合要求。
3.4 安装配件和设备在管道安装完成后，需要安装和连接相应的管道配件和设备，以确保管道系统的功能完善。
•阀门和接头安装：安装阀门和接头，以便于管道的控制和连接。
•支架安装：安装管道支架，以支撑和固定管道，保证其稳定和安全。
•设备连接：将相应的设备（如水泵、压力变送器等）与管道系统进行连接。
3.5 系统测试和调试在管道安装和设备连接完成后，需要进行系统测试和调试，以确保管道系统的正常运行。
•水压测试：使用水源和相应的测试设备对管道系统进行水压测试，检测是否存在漏水和渗漏问题。
•气压测试：对燃气管道系统进行气压测试，检测是否存在泄漏和安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章工程概述 (1)第二章施工组织机构和施工部署 (3)第三章施工准备 (4)第四章施工条件 (5)第五章管道、检查井安装 (6)第六章预制钢筋砼组合式生化池安装 (15)第七章工程质量管理 (20)第八章工期保证措施 (23)第九章成品保护措施 (24)第十章安全施工措施 (25)第一章工程概述一、工程概况本工程位于xxxxxxxxxxxx。
xxxxxxxxxxxxxxxx楼总建筑面积约xxxxxxxxxxxx万㎡，高层结构为框肢剪力墙结构，由6栋高层住宅、裙房以及地下车库组成。
xxxxxxxxxxxx室外管网、生化池及隔油池工程量约:雨污水管网2200米, DN700成品塑料检查井128座，DN1000成品塑料检查井9座，预制钢筋砼组合式生化池1个，生化池每天处理量Q=1650m³/d,钢筋砼隔油池3个，室外消火栓11个，室外结合泵8个。
工程质量要求达到国家质量验收合格标准。
二、编制依据1、室外埋地消防水池（05S804）2、室外水表、阀门井（05S502）3、检查井（02S515）4、跌水井（04S515）5、雨水口（05S518）6、隔油池（04S519）7、室外消火栓（13S201）8、水泵接合器（99S203）9、《建筑给排水及采暖工程施工质量验收规范》GB50242-200210、《给水排水管道工程施工及验收规范》GB50268-200811、《自动喷水灭火系统施工及验收规范》GB50261-200512、强制性标准条文13、设计图纸及施工组织设计三、工程特点及自然条件1、本工程自然条件及地质条件较复杂，场地为山地，呈阶梯形布置。
2、xxxxxxxxx住宅部分只有1个1#生化池，位于xxxxxxxxxxxxx 楼处面积较大，日处理量1650立方米，所辖栋号xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx为预制钢筋混凝土组合式成品安装，施工周期长涉及工种多，在施工中应作为重点控制。
3、管网部分，雨污水管网沿着小区道路布置最后排入小区外市政管网。
4、由于本工程工期短，必须在各栋室内安装和装修未完成前穿插施工，这对施工组织协调能力提出了更高要求，也要求管网办公室管理人员必须在施工前协调好各栋号及各工种的施工安排和提前进场所需要的材料。
每段管沟施工特别是穿过临时道路的管道施工必须在不影响其他工种作业的基础上进行施工。
5、施工中必须及各部门相互协调，合理布局，统筹安排。
6、施工中应加大技术投入力度，科学地组织，精心施工，合理安排，科学管理。
7、工期短，质量高，根据业主要求和场地现场情况，需加强人力，物力和财力的投入。
8、该工程全部采用机械开挖的方式进行。
9、施工区域内沟槽地下水和雨水集水，采用集水坑降水处理。
10、雨污水管的断面施工严格按照《xxxx市下水道图集》和图集02S515，04S519严格执行。
第二章施工组织机构和施工部署第一节组织机构在业主和监理领导和协作下，组织有针对性的专业施工人员，合理安排施工工序，作业流程，控制施工进度、质量、安全、文明施工等施工环节。
本工程组织机构流程图：若在施工过程中，工程项目有所调整，另行调整管理机构。
第二节主要施工方案选择一、沟槽开挖及回填由于本工程土石方施工的特殊性，作业区内为回填土，沟槽开挖以人工配合挖掘机的方式，遇石方不爆破。
土方开挖采用1：0.5放坡的方式进行。
沟槽的回填均采用人工回填,在雨污管以上1000mm采用细土回填，分层夯实，其压实度根据现场情况，穿越小区道路的地方应达到96﹪以上，管沟穿越绿化带和其他不承重部位，压实度可相对减少。
施工过程中挖方区的土须全部外运，不能用于管沟回填；该部分管沟回填须借土回填。
二、管道基础施工组团内雨污水管道的基础夯实后按100厚C20砼浇筑,机械振捣。
三、安装施工雨污水采用双壁波纹管，根据沟槽的作业面和开挖深度，采用人工下管，人工稳管和接口处理。
四、检查井、跌水井施工有部份要回填压实的部位，要求井不能伸出地面，完成到井底上来0.6～0.8m的井壁，然后用成品盖板盖上封闭。
并建立专门的表格，明确该井的编号，井面高程，井中心点的坐标（建立专门档案资料），便于后部施工查找。
第三章施工准备一、技术准备（1）、图纸会审一体化施工组织设计施工图是施工的主要依据。
目前，由于现场情况及设计图纸内容不相吻合，需对现场的管网布置作适当调整，并组织各分管工程的施工人员进行图纸会审和建议，提出可行性办法，并形成文字记录和图文资料，在此基础上做好施工组织设计，编制各工序，工种的作业方案落实到施工工长及施工班组。
（2）、管网测量放线以图纸上标注的小区外坐标为放线依据，并结合现场情况进行给水节点,雨污水检查井以及电缆沟走向的放样。
管网沿途按测量规范沿走向布置一定数量的导线控制点，导线控制点采用全站仪施测，高程采用S3水准仪或自动精平水准仪，双面尺法进行布设，水准点以建设单位提供的国家级水准点为起算点。
场地内设总控引点并加以保护。
设备配置二、主要资源需要量计划1．本工程主要机具计划表见下表第四章施工条件一、施工水电的设置利用现有施工水电为引源。
二、现场沟槽排水进行土石方施工时，槽内积水对土石方施土影响校大，因此，在适当位置或低洼处设置集水池，如有集水采用潜水泵转入排水明沟，根据情况采用集中排放。
三、开挖施工部分污水管网：W78-W172开挖工程量约1800立方米；雨水管网：Y27-Y71开挖工程量约2700立方米；废水管：F31-F42网开挖工程量约300立方米。
第五章管道、检查井安装第一节施工测量沟槽土石方的施工和管道底坡控制，关键在于施工测量，施工测量贯穿于整个施工过程，为此，工程部专门配备了全站仪、水平仪、钢尺等测量工具。
一、工艺流程测量仪器的检定→校验→检测起始数据→场地控制网的布设定位放线→竖向控制依据总平面图，设置控制网计算测量数据，可直接利用全站仪测设场地的控制网，若小区内原已布设导线控制网，则可直接利用。
对控制点和控制线，经反复测量无误后再分别测出其他控制线桩。
① 根据报验合格的坐标点对现场的管网和道路坐标进行施测，用竹杆作为控制桩，竹杆上标识该桩的编号、坐标。
② 竹杆桩埋入地面下300mm，用C20砼保护竹杆桩，防止其它外力因素破坏桩位，控制点位报监理复核。
③ 竹杆上测设控制水准点位，用红油漆注明，控制管网的开挖深度和管沟坡度的检查。
④ 根据图纸要求按控制桩位放出开挖线，开挖后为保证控制点位不破坏，用木板打龙门架的形式，将控制点和高程引入龙门架上，地表控制桩部位才能开挖。
（竹杆可以拆除）⑤ 龙门架的控制线和高程将做为管道和管井的控制依据。
（龙门架用于开挖深度较大的部位）⑥ 管网开挖完成后再一次将定位线落入槽内，在井位立一根竹杆，注明高程控制管道的坡向和坡度高程。
二、标高控制（1）、小区内的水准点可采取往返测的方法进行布设和校核，引测误差≤±20√Lmm（L为测线长度，以KM为单位），并按测量规范设置永久性控制点。
（2）、标高传递采用S3水准仪将水准传递至施工面，保证施工层面标高测量偏差≤3mm。
三、横断面测量采用全站仪放出各中桩，测得中桩高程，用花竿皮尺法测量每个中桩的横断面。
根据横断面测量数据应用AUTOCAD绘出横断面，计算出每个横断面的填方面积和挖方面积，并计算出中桩及边桩的距离，以便在现场放出边桩的具体位置。
根据施工测设绘制的横断面，计算出开挖及回填的工程数量，以便对施工班组计量。
第二节沟槽开挖及回填一、沟槽开挖1、管沟以挖掘机开挖为主，人工清槽为辅。
2、管沟开挖达到控制高层后应立即封底，以免影响槽底质量。
3、根据综合考虑，开挖工作采用挖掘机开挖，工作面加宽50cm 进行挖，开挖松软沟槽时，深度超过1.5米时，向两边加宽的宽度根据地质情况1：0.5放坡系数进行开挖。
挖方区开挖深度在2.0m以内工作面600mm，开挖深度在2.0～3.5m工作面宽800mm，当开挖深度大于3.5m时，沟底宽应保证底宽不小于1.5m宽。
4、沟槽的底面要求平整面连续，不得有大于40mm的圆石或大于25mm的尖角石直接及管壁接触。
5、雨天施工措施（1）雨天施工时，沟槽内的积水即时排除，不允许沟槽长时间积水（积水时间不超过24h）。
按坡度从高到低，分段开挖，分段铺管，分段回填。
（2）在沟槽一侧每距20～30米左右设积水坑，并在沟槽底一侧做明沟排水，积水坑断面不小于400×400mm，用泵将水抽出。
积水坑要经常清理，以免积泥太多。
（3）用彩条布覆盖挖方堆土。
（4）积水浸泡槽底严重时，可超挖槽底200～300mm，用砂石回填夯实。
（5）沟槽深度大于1.5米时边坡加支撑板，以防塌方。
6、沟槽开挖注意事项（1）沟边堆土尽可能堆在不妨碍交通和施工的一侧，堆土距沟边1M以外，堆高不超过1.5M。
（2）如原土为垃圾，或是块石，不得用于回填，应及时运走至指定地点。
二、沟槽土体支护（1）对于回填土段挖土深度小于3米，且边坡系数较小时，采用段续式水平挡土板支撑。
基槽开挖过程中要注意开挖岩壁的稳定性，如果稳定性较差的开挖段要进行加固处理，用300宽×40厚木板竖向插入侧壁，中间用D≥6cm的杪杆加对撑，竖向间距不大于1.2m，挡板横向间距不大于3.0m。
（2）对于上部为松土，下部为岩石层的沟槽，当开挖深度较大，槽顶边上有荷载时，支撑上部松土。
（3）支撑拆出应及回填土填筑高度配合进行，且在拆除后及时回填。
三、沟槽回填（一）、沟槽回填压实1、沟槽回填应在管道闭水试验合格后立即进行。
回填采用细土和现场内开挖的土方就地回填。
在管顶和管胸腔部分用细土人工横向推填平整后，用蛙式打夯机轻型击实分层碾压，每层填土厚度不大于300mm，在管顶上只能用木夯人工夯实，0.6m以上采用人工夯实，0.8m以上采用机械压实回填。
2、回填必须保证管道不位移。
管道沟槽，检查井周围的回填土应在对称的两侧或四周同时均匀分层回填压实（夯实）。
3、沟槽回填时，应符合下列规定：（1）砖、石、木块等杂填物应清除干净。
（2）采用明沟排水时，应保持排水沟畅通，沟槽内不得有积水。
（3）回填土或其他回填材料运入槽内时不得损伤管节及其接口，管道两侧和管顶以上50cm范围内，应由沟槽两侧对称运入槽内，不得直接扔在管顶上，回填其他部位时，应均匀运入槽内，不得集中推入。
（4）回填土应逐层压实，且不得损伤管道，管道两侧和管顶以上50cm范围内，应采用轻夯击实，管道两侧压实面的高差不超过30cm。
（5）分段回填压实时，相临段的接茬应呈阶梯形，且不得漏夯。
第三节管道基础施工一、管道基础雨污水管道基础垫层采取模支撑，定型定位浇筑，模板可选取木摸，钢管扣件支撑系统或采取其他办法支模，但必须保证管肩混凝土的厚度，混凝土采用C20商品砼，机械振捣，条件不成熟时，可采用人工振捣。
