加气混凝土砌块填充墙技术交底
框架(剪力墙)结构主体工程加气混凝土砌块填充墙技术交底
框架（剪力墙）结构主体工程加气混凝土砌块填充墙技术交底1施工准备1、材料准备（1）水泥：砌筑砂浆所用水泥宜采用通用硅酸盐水泥或砌筑水泥，且应符合现行国家标准《通用硅酸盐水泥》 GB 175 和《砌筑水泥》 GB/T 3183 的规定。
水泥强度等级应根据砂浆品种及强度等级的要求进行选择， Ml5 及以下强度等级的砌筑砂浆宜选用32. 级的通用硅酸盐水泥或砌筑水泥； M15 以上强度等级的砌筑砂浆宜选用42.5 级普通硅酸盐水泥。
当在使用中对水泥质量受不利环境影晌或水泥出厂超过3个月、快硬硅酸盐水泥超过个月时，应进行复验，并应按复验结果使用。
不同品种、不同强度等级的水泥不得混合使用。
水泥应按品种、强度等级、出厂日期分别堆放，应设防潮垫层，并应保持干燥。
（2）砂砌体结构工程使用的砂，应符合国家现行标准《混凝土和砂浆用再生细骨料》 GB/T 25176 、《普通混凝土用砂、石质量及检验方法标准》 JG] 52 和《再生骨料应用技术规程》 G]/T240 的规定。
砌筑砂浆用砂宜选用过筛中砂，毛石砌体宜选用粗砂。
水泥砂浆和强度等级不小于 M5 的水泥混合砂浆，砂中含泥量不应超过 5% ；强度等级小于 M5 的水泥棍合砂浆，砂中含泥量不应超过 10%。
人工砂、山砂、海砂及特细砂，应经试配并满足砌筑砂浆技术条件要求。
砂子进场时应按不同品种、规格分别堆放，不得混杂。
（3）砌块砌体结构工程使用的小砌块，应符合设计要求及现行国家标准《普通棍凝土小型空心砌块》 GB 8239 、《轻集料：混凝土小型空心砌块》 GB/T 15229 、《蒸压加气混凝土砌块》 GB 11968的规定。
蒸压加气混凝土砌块砌筑时，其产品龄期应大于 28 出蒸压加气混凝土砌块的含水率宜小30%，加气混凝土砌块在运输、装卸及堆放过程中应防止雨淋。
采用薄层砂浆砌筑法施工的砌体结构块体材料，其外观几何尺寸允许偏差为±1mm。
（4）钢筋砌体结构工程使用的钢筋，应符合设计要求及国家现行标准《钢筋混凝士用钢部分：热轧光圆钢筋》 GB1499. 《钢筋混凝土用钢部分：热轧带肋钢筋》 GB1499. 及《冷拔低碳钢丝应用技术规程》 JG] 19 的规定。
加气块砌筑技术交底
技术交底【青剑湖项目】324地块高层工程名称施工单位江苏省建工集团有限公司区工种泥工交底部位15~20#楼交底时间交底提要加气混凝土砌块填充墙砌筑技术交底交底内容：一、作业条件1.1砌筑前应弹出墙线及水平线，在墙线两侧必须弹出控制线以便后续粉刷时使用（分户验收前期工作），外墙门窗边、装饰柱从下至上弹出垂直控制线，并将门窗洞口宽度、高度、窗台高度尺寸上墙标示清楚并交底清楚以便于各班组能清楚知道。
1.2砌筑前应将楼面凝结灰浆清扫干净，洒水湿润，应提前2天，给加气凝土砌块浇水湿润。
根据最下一皮砖底标高，拉线检查基层到砖底水平灰缝厚度，如厚度超过20mm ，用C20细石砼找平,不得用除此以外的材料进行施工。
1.3砌筑前一天，应将墙与原结构相接处洒水湿润，以保证粘结牢固。
1.4现场应根据加气混凝土砌块的品种、规格、结构净空高度、相邻门窗洞口尺寸以及与相邻砌体砌块模数等因素，安排砌体平面、立面排块设计。
二、操作工艺2.1工艺流程2.2加气混凝土砌块砌筑时，墙底部应砌200mm 高的混凝土实心砖或浇筑200mm高等墙厚混凝土导墙，混凝土强度等级宜为C20（自拌）。
2.3厨房、卫生间及有防水要求的填充墙、建筑物外墙均采用砂加气混凝土砌块及相应专用粘结剂。
其余填充墙采用灰加气混凝土砌块。
2.4砌筑时应预先试排砌块，并优先使用整体砌块。
不得以须断开砌块时，应使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的1/3。
长度小于等于150mm 的砌块不得上墙。
砌筑最底层砌块时，当灰缝厚度大于20mm 时应使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3。
当搭砌长度小于150mm 时，即形成通缝，竖向通缝不应大于2皮砌块，否则应配φ4钢筋网片或2φ6钢筋，长度宜为700mm ，如下图所示。
砌体施工工艺流程图抄平弹线预埋木砖、扩孔砖块排齐立皮数杆，砂浆配制砌筑、清缝、加浆勾缝预埋电线暗管质量检查验收砖块码堆加气混凝土砌块砌筑搭砌长度小于150mm时处理方法砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。

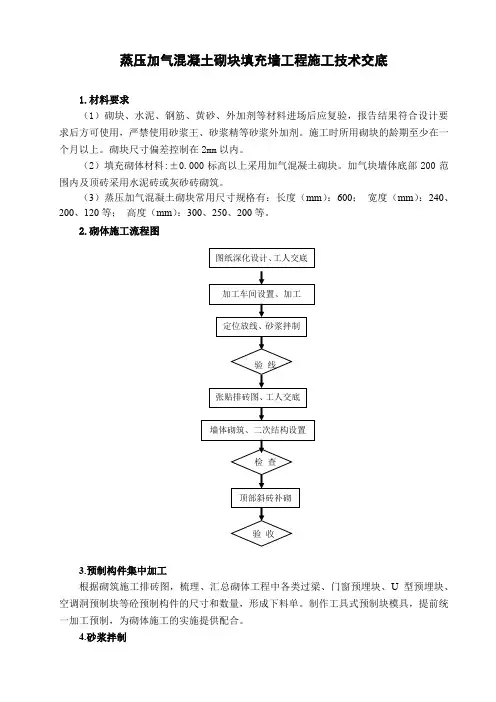

蒸压加气混凝土砌块填充墙工程施工技术交底(三)
蒸压加气混凝土砌块填充墙工程施工技术交底1.材料要求（1）砌块、水泥、钢筋、黄砂、外加剂等材料进场后应复验，报告结果符合设计要求后方可使用，严禁使用砂浆王、砂浆精等砂浆外加剂。
施工时所用砌块的龄期至少在一个月以上。
砌块尺寸偏差控制在2mm以内。
（2）填充砌体材料:±0.000标高以上采用加气混凝土砌块。
加气块墙体底部200范围内及顶砖采用水泥砖或灰砂砖砌筑。
（3）蒸压加气混凝土砌块常用尺寸规格有：长度（mm）：600；宽度（mm）：240、200、120等；高度（mm）：300、250、200等。
2.砌体施工流程图图纸深化设计、工人交底3.预制构件集中加工根据砌筑施工排砖图，梳理、汇总砌体工程中各类过梁、门窗预埋块、U 型预埋块、空调洞预制块等砼预制构件的尺寸和数量，形成下料单。
制作工具式预制块模具，提前统一加工预制，为砌体施工的实施提供配合。
4.砂浆拌制（1）施工现场应设置砂浆集中搅拌区，配备计量设备，制作、张贴形象化配合比牌，将重量换算成容器计具，便于现场操作，由固定人员操作确保砌筑砂浆质量。
（2）砂浆集中拌制与集中供应可以减少砂、石、水泥等撒漏，杜绝成品砂浆因搅拌过多使用不完而造成的浪费，并且可以降低施工现场粉尘和噪音，减少城市空气污染。
（3）自拌水泥砂浆搅拌时间不得小于2min ；砌筑砂浆应该随拌随用，混合砂浆必须在3小时内用完，当施工期间最高温度超过30℃时，必须在2小时内使用完毕。
砂浆稠度按80～100mm 控制。
（4）同一施工点的不同类别砂浆，严禁同一天施工；同一搅拌机在同一天不得搅拌不同强度的砂浆。
（5）为减少工地扬尘，应使用预拌砂浆。
为确保砂浆质量，拌制时应严格按厂家配合比控制用水量。
5.砌体施工控制重点（1）墙体皮数应严格按排砖图进行施工，砌块砌筑应采用满铺满挤法砌筑，揉挤密实，上下皮错缝搭砌，搭砌长度一般为砌块长度的1/2，不得小于1/3，也不应小于200mm 。
加气混凝土技术交底三篇
加气混凝土技术交底三篇篇一：加气混凝土技术交底技术交底记录编号表C2—1工程名称XX 交底日期20XX年6月6日分项工程施工单位XXXX有限公司砌筑工程名称交底提要加气混凝土砌块技术交底交底内容：一、材料要求1、蒸压加气混凝土砌块常用尺寸规格：长度(mm)：600；高度（mm）：300、250、200等;宽度(mm)：240、200、120等。
2、M5混合砂浆。
3、墙体拉结筋φ6，构造柱、过梁钢筋Ф10，箍筋φ6、φ8。
4、植筋结构胶。
二、主要机具大铲、刨锛、瓦刀、托线板、线坠、卷尺、铁水平尺、皮数杆、小水桶、灰槽、笤帚等三、作业条件1、填充墙施工前，承重结构已施工完毕，并经过隐蔽验收，拉结钢筋已按要求预埋，并经过隐蔽验收，楼、地面基层水泥浮浆及施工垃圾清理干净。
2、弹出的轴线、墙线、门窗洞口线经复合无误后办完预检手续，测量出统一的控制标高。
3、皮数杆制作完毕，办完预检。
4、加气混凝土砌块在砌筑前1d应将加气混凝土砌块及与原结构相接处，洒水湿润，以保证砌体良好粘结。
5、砂浆采用M5砂浆。
6、大面积施工前先做样板墙，经监理验收合格后方可进行大面积施工。
四.操作工艺1、砌筑的工艺流程：设置构造柱、过梁（圈梁）、拉结筋→基层处理→浇水润湿→基底找平→测量放线→排砖撂底→立皮数杆→排列砌块→拉线→墙底应砌150-200mm高烧结普通砖或多孔砖，或现浇混凝土坎台→砌筑加气砼砌块→验收→水、电配合进行管线连接。
1.1砌筑前根据砌筑墙体尺寸加工制作构造柱、过梁拉筋、拉结筋；将楼地面清理干净，洒水润1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称“栏，其他技术交底可不填写。
技术交底记录编号表C2—1工程名称XX 交底日期20XX年6月6日分项工程砌筑工程施工单位名称交底提要加气混凝土砌块技术交底交底内容：湿。
施工构造柱、过梁拉筋、拉结筋时使用建筑结构胶及固化剂进行植筋：1.1.1植筋工艺流程：清理→弹线→探筋→定位→选择机具→设备安装→钻孔→清理孔洞→灌胶→植筋→固化。
填充墙砌筑安全技术交底
单位工程名称施工单位日期施工部位施工内容填充墙砌筑安全技术交底交底内容：一、材料准备砂加气混凝土砌块、加气混凝土砌块、M5预拌干混砌筑砂浆、HRB400级C12、10、8、6钢筋、12mm厚木胶板、木方、脚手架、钢管等；混凝土采用商品混凝土。
二、施工机具1•测量、放线、检验：皮数杆、水准仪、经纬仪、2m靠尺、楔形塞尺、托线板、线坠、钢卷尺、水平尺、小线。
2•施工操作：应备有大铲、瓦刀、灰槽、泥桶、砖夹子、筛子、运砖车、灰浆车、翻斗车、扫帚。
三、作业条件1、对进场的砂加气混凝土砌块、加气混凝土砌块型号、规格、数量、质量和堆放位置等已经进行检查、验收，满足施工要求。
2、所需机具设备已准备就绪，并已安装就位。
3、墙体基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其它尺寸线，轴线、墙身线、门窗洞口线等已经过技术核验。
4、在房屋四角或楼梯间转角等处设立皮数杆，并办好预检手续。
5、上道工序已经验收合格，并办理交接手续。
6、砌筑砂浆和灌孔洞用混凝土根据设计要求进行施工。
7、砌筑用的砌筑马凳支架已钉设完成、垂直运输机具准备就绪。
8、施工人员已经接受进场三级安全教育工作，并且学习并掌握施工技术、安全交底内容。
四、质量要求填充墙砌体施工质量要求应符合《砌体工程施工质量验收规范》(GB50203-2011)的规定。
五、工艺流程放线f验线f立皮数杆f基层清理、湿润f排列砌块f拉线f砌筑f预留洞施工f质量验收六、操作工艺墙体放线:砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。
按照楼层建筑50线进行画线定位，外墙300厚砂加气应加3道拉结筋，拉结筋51cm—道第一道从建筑50现向下90mm，拉结筋为2根①6mm钢筋距墙边为50mm，长度不小于700mm。
填充墙长度大于5m时或墙长大于2倍层高时，墙顶宜与梁底或板底拉结，墙体中部应设置混凝土构造柱，当填充墙高超过4m,宜在墙体半高处加设水平系梁，梁截面高度不小于60mm。

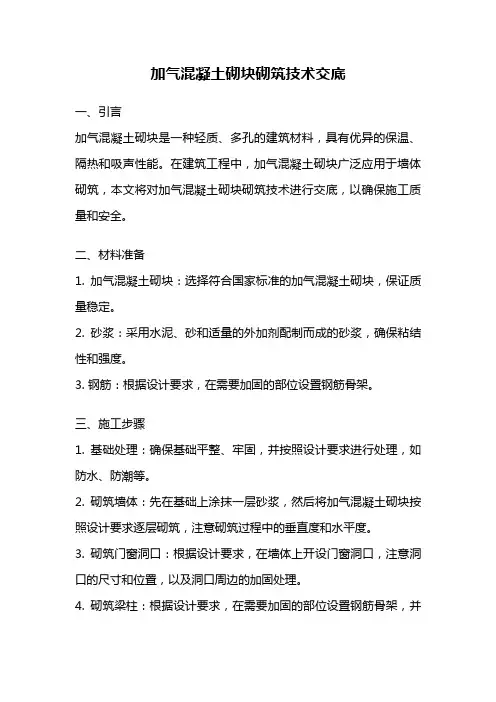

加气混凝土砌块砌筑技术交底
加气混凝土砌块砌筑技术交底一、引言加气混凝土砌块是一种轻质、多孔的建筑材料，具有优异的保温、隔热和吸声性能。
在建筑工程中，加气混凝土砌块广泛应用于墙体砌筑，本文将对加气混凝土砌块砌筑技术进行交底，以确保施工质量和安全。
二、材料准备1. 加气混凝土砌块：选择符合国家标准的加气混凝土砌块，保证质量稳定。
2. 砂浆：采用水泥、砂和适量的外加剂配制而成的砂浆，确保粘结性和强度。
3. 钢筋：根据设计要求，在需要加固的部位设置钢筋骨架。
三、施工步骤1. 基础处理：确保基础平整、牢固，并按照设计要求进行处理，如防水、防潮等。
2. 砌筑墙体：先在基础上涂抹一层砂浆，然后将加气混凝土砌块按照设计要求逐层砌筑，注意砌筑过程中的垂直度和水平度。
3. 砌筑门窗洞口：根据设计要求，在墙体上开设门窗洞口，注意洞口的尺寸和位置，以及洞口周边的加固处理。
4. 砌筑梁柱：根据设计要求，在需要加固的部位设置钢筋骨架，并进行砌筑，注意梁柱的位置和尺寸。
5. 砌筑墙体顶部：在墙体顶部设置梁或檐口，以增加墙体的稳定性和美观性。
6. 砌筑墙体防水层：在墙体外侧涂抹防水涂料，以提高墙体的防水性能。
7. 砌筑墙体保温层：在墙体内侧涂抹保温材料，以提高墙体的保温性能。
四、施工注意事项1. 施工前应仔细检查材料的质量和数量，确保符合要求。
2. 施工过程中应注意砌筑的垂直度、水平度和墙体的整体平整度。
3. 砌筑过程中应及时清理墙体内外的杂物和浮浆，保持施工现场的整洁。
4. 砌筑过程中应注意墙体的加固处理，特别是门窗洞口和梁柱部位。
5. 施工结束后，应及时对墙体进行检查，确保质量合格。
五、施工质量控制1. 施工过程中应按照相关规范和标准进行操作，确保施工质量。
2. 施工现场应配备专业的监理人员，对施工过程进行监督和检查。
3. 施工结束后，应进行验收，确保墙体的质量符合设计要求。
六、安全注意事项1. 施工现场应设置明显的安全警示标志，确保工人的安全。
2. 工人应佩戴好安全帽、安全鞋等个人防护用品，避免发生意外伤害。
技术交底(加气混凝土砌块填充墙)
技术交底(加气混凝土砌块填充墙)一、工程概述1.1 工程名称加气混凝土砌块填充墙工程。
1.2 工程内容本工程主要包括以下内容：•加气混凝土砌块填充墙施工；•水泥砂浆加固工程。
1.3 工程地点本工程位于XXX城市的XX区。
1.4 监理单位XXX有限公司。
二、施工方案2.1 材料准备本工程所需材料如下：•加气混凝土砌块；•水泥；•砂；•红砖。
2.2 施工工艺2.2.1 基层处理在施工前，应对基层墙面进行处理，保证其干净、平整。
如存在凹陷及裂缝，应进行加固。
2.2.2 加气混凝土砌块的加工与贴合将预先加工好的加气混凝土砌块，在涂抹好水泥砂浆的基层墙面上平铺，并按照工艺要求用水平仪进行调整。
2.2.3 砂浆加固在加气混凝土砌块墙体表面涂抹水泥砂浆，并用扫帚刷出纹路，使其与基层墙面相吻合，既能够加固墙体的稳定性，又能够起到优化墙体表面的作用。
同时，加砂料可以增加砂浆的黏附力和强度。
2.3 安全条例在施工中，应认真遵守安全规章，注意以下几点：•施工作业时应穿戴安全防护用品；•高处作业应有防护措施；•施工工艺要求严格执行，不得擅自更改。
三、验收标准3.1 施工质量验收标准•墙体平整度符合设计要求；•墙体砖缝均匀，线条清晰；•墙面无渗漏、开裂等缺陷；•墙面光滑度符合设计要求。
3.2 施工安全验收标准•施工安全措施符合规定，无违章作业行为；•无重伤及以上的安全事故发生。
四、加气混凝土砌块填充墙施工是目前建筑施工中一个受欢迎的方式，这种墙体具有质轻、隔热、隔音等优点。
同时，施工方法简单，方便快捷。
在施工过程中，注意应注意对基层墙面进行处理，施工安全措施符合规定，施工质量达到验收标准。
加气块砌筑技术交底
加气块砌筑技术交底一、工程概述本次施工涉及的加气块砌筑工程位于_____项目的_____部位。
加气块具有重量轻、保温隔热性能好、强度高、施工方便等优点，被广泛应用于各类建筑的非承重墙体。
二、材料要求1、加气混凝土砌块加气块的规格尺寸应符合设计要求，常见的规格有600mm×200mm×200mm、600mm×200mm×100mm 等。
其强度等级不应低于 A35，干密度级别不应高于 B06。
加气块在运输、装卸过程中，严禁抛掷和倾倒，进场后应按品种、规格分别堆放整齐，堆置高度不宜超过 2m，并应采取防雨措施。
2、水泥宜采用 325 级及以上的普通硅酸盐水泥或矿渣硅酸盐水泥，水泥应具有出厂合格证及复试报告。
3、砂宜采用中砂，砂的含泥量不应超过 5%，不得含有草根等杂物。
4、其他材料拉结钢筋、预埋件、木砖等应符合设计要求。
三、主要机具1、机械设备砂浆搅拌机、塔式起重机、施工电梯等。
2、工具手推车、铁锹、瓦刀、托线板、线坠、小白线、卷尺、水平尺、皮数杆等。
四、作业条件1、主体结构已施工完毕，并经有关部门验收合格。
2、弹出墙身轴线、控制线及门窗洞口位置线，经复核无误。
3、砌筑部位的灰渣、杂物已清理干净，并浇水湿润。
4、拉结钢筋已按设计要求设置完毕，并经隐蔽验收合格。
5、砂浆配合比已由试验室确定，并准备好砂浆试模。
五、工艺流程基层处理→放线→排砖撂底→砌筑加气块→勾缝→顶部处理1、基层处理将砌筑部位的基层表面清扫干净，剔除表面的浮浆、松散的混凝土块等，并浇水湿润。
2、放线根据设计图纸，在楼地面上放出墙身轴线、控制线及门窗洞口位置线，并在墙柱上标出皮数杆。
3、排砖撂底根据墙体长度、高度及门窗洞口尺寸，进行排砖撂底，使组砌方法合理，便于操作。
排砖时应注意上下错缝，搭接长度不宜小于加气块长度的 1/3。
4、砌筑加气块（1）砌筑时，应先在底部砌三皮实心砖，高度不宜小于 200mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竖向位置偏差不超过一皮高度。
上下皮砌块要求错缝搭砌，搭接长度为半砖，上下皮竖缝相互错开 1/2 砌块长，且不小于 150mm
竖向通缝不大于 2 皮。
墙面垂直平整，组砌方法正确。
砌块表面方正完整，无损坏、开裂现象；灰缝饱满，无松动、脱落现象。
3.允许偏差：
七、成品保护措施
序号 1 2 3 4 5 6 7 8 9 10 11
秦皇岛市海港区西部旧改造 3-3 地块 41#、42#楼加气混凝土砌块填充墙砌体
技术交底
河北建设集团秦皇岛西部旧改项目部
2015-7-10
技术交底记录 表 C2—1
编号
工程名称
秦皇岛海港区西部旧改项目 3-3 地块 41#、42#楼
交底日期
2015 年 7 月 10 日
施工单位
河北建设集团秦皇岛西部旧改 项目部
混凝土结合面清理：将需要植筋的混凝土原结构表面清理干净。
探筋：用钢筋探测器确定原结构钢筋的位置。
定位：对需要植筋的地方弹线定位，并标明所植钢筋直径、深度，按已定好的孔位进行机械钻孔。
钻机钻孔：植筋锚固长度根据结构胶的种类、钢筋直径的不同而不同，根据设计要求，不同规格
钢筋的植筋的锚固长度及孔径如下表所示。钻孔深度经施工队自检合格并经项目技术、质检验收
十、加气混凝土砌块填充墙标准化工艺 1、目的
规范砌体构造做法，通过组砌施工质量及工序控制，预控空鼓、开裂隐患。 2、适用范围
适用于远洋地产加气混凝土砌块填充墙砌体施工项目。 3、编制依据
国家现行验收规范、技术规程、国标图集等。 《砌体结构工程施工质量验收规范》GB50203-2011 《建筑装饰装修工程质量验收规范》GB50210-2001 《蒸压加气混凝土砌块》GB11968-2006 《蒸压加气混凝土砌块建筑构造》 03J104 《蒸压加气混凝土建筑应用技术规程》JGJ17/T-2008 4、建筑做法
6、墙转角处、“T”字形墙、“十”字形墙交接处及墙长大于 4m 的墙中部、门窗洞口两侧留设构 造柱。构造图如下所示（拉结筋沿墙长通长设置）：
7、钢筋砼构造柱施工顺序：绑扎钢筋、砌隔墙、支模板、浇筑砼、拆模、养护。 8、构造柱钢筋可绑扎搭接,箍筋间距为 200mm，钢筋砼构造柱钢筋保护层为 25mm。 9、洞口（包括墙上水电预留洞口）过梁、压梁：根据建筑图纸洞口高度及墙高而定 10、 构造柱、过梁、压梁、报框模板采用竹胶板方木定型加工，背肋 50*100mm 方木间距 200， 采用 50*100 方木加螺杆连接固定。模板与墙面粘贴 20mm 宽密封缝条，模板与墙体贴紧严密，支 撑牢固。 11、梁柱采用 C20 砼，浇筑前必须将砌块墙和模板浇水润湿，并将模板内的砂浆残块、砖渣等 杂物清理干净。浇筑砼宜分段进行，每段高度不大 2m，使用 30 振捣棒浇筑构造柱的砼，同时 从模板外侧敲打模板，保证砼浇筑密实，其坍落度为 90-110mm，到顶部时，使用干硬性砼人工 捣实，表面压光。 12、墙顶做法：砌筑至梁（板）底面位置时留出缝隙，至少间隔 14d 后补砌：做法一：用配砖 及配套混凝土砌块 45-60 度斜顶砌筑，逐块敲紧，与梁底挤实，填满砂浆；做法二：预留 30 至 50mm 缝隙，用 C20 微膨胀细石混凝土填塞密实，嵌缝前清除浮灰。 13、填充墙为建筑物外墙，且贴砼剪力墙外皮砌筑则需每隔 500mm（或两皮切块）配置 2Ф6 的通长钢筋网片，该钢筋网片需每隔 500mm 锚入墙内，见示意图。
皮数杆制作：用 30*40mm 木料制作，皮数杆上要注明砖高、缝高、门窗洞口、预埋块、拉结筋、 过梁的尺寸、标高。皮数杆间距不大于 15m，转角处及交接处均应设立。皮数杆要垂直、牢固、 标高一致。 2、砌筑要求 样板引路：在楼内指定区域实施砌筑样板，经设计、监理及施工单位验收合格后方可进行大面积 施工。 加气块规格使用部位：①厨房隔墙加气块厚度 100mm,②卫生间隔墙加气块厚度 100mm,③分户墙 加气块厚度 200mm,④阳台、空调处外墙加气块厚度 170/200mm，⑤楼梯隔墙加气块厚度 200mm。 ⑥外墙洞口封堵加气块厚度 170mm，⑦强电井洞口封堵加气块厚度依图,具体依图纸要求施工。
通过后报请甲方、监理进行检查。
不同钢筋直径的钻孔直径及钢筋植入深度
钢筋种类及直径（mm）
钻孔直径（mm）
钢筋植入深度（mm）
φ6
10
80
φ8
12
100
φ10
14
100Φ1216来自150Φ1418
160
孔壁表面处理：对验完的孔用刷子刷出灰尘并用高压风机将孔内灰渣清理干净，吹出灰尘。然后 用丙酮清洗孔壁。 灌胶：用注射器从底部向上注胶。 植筋：将结构胶灌入孔内，注入深度一般为孔深的 2/3，然后将钢筋插入孔内，按一定方向旋转 钢筋十几圈插入，使钢筋与结构胶、混凝土孔壁粘接密实。待结构胶完全固化将进行钢 筋拉拔试验合格后经项目技术、质检验收合格后报请甲方、监理进行检查，经甲方、监理认可后 进行下道工序施工。 固化：植入钢筋后留有足够的时间让结构胶固化，待结构胶完全固化后方可进行下道工序施工。 质量检验与试验：结构胶：有出厂合格证、检测报告，符合设计要求，适合现场温度和湿度。 根据最下皮砖标高拉通线检查，如水平砖缝厚度超过 20mm 用 C15 细石砼找平，不得用水泥砂浆 找平。 根据墙面尺寸，排砖撂底，要求组砌合理，便于操作。
砂浆随伴随用，拌好的砂浆要在 3 小时内用完，严禁使用搅拌完时间过长及隔夜砂浆。 五、砌筑主要构造和施工方法 1、构造柱的尺寸为墙厚*200mm，并砌成马牙槎的形式，马牙槎一进一退，先退后进。构造柱配 筋主筋 4Ф12，箍筋Ф6@100/200。100 厚墙构造柱尺寸 100*200 配筋 2Ф12，箍筋Ф6@100/200。 2.窗过梁、压梁内，小于 250mm 的墙肢改为构造柱，配筋 2Ф10，U 型箍筋Ф6@200 锚入柱内。 3.墙高超过 4m 时，应在墙半高处贯通设置与混凝土墙柱连接的钢筋混凝土水平系梁，截面尺寸 及配件按设计要求；墙高每隔处宜通长设置配筋砂浆带，宽同墙厚、高 30-50mm，纵筋 2φ6。 4.门窗过梁配筋见下表
六、质量标准 1、主控项目：
砖、砌块和砌筑砂浆的强度等级符合设计要求。
2、一般项目：
加气块不得与其他块材混砌。
加气块的砂浆饱满度：水平灰缝厚度控制在 15mm，和竖向灰缝控制在 20mm，要求水平灰缝砂
浆饱满度不小于 90%，竖向灰缝砂浆饱满度不小于 80%，灰缝横平竖直。
加气块留置的拉结筋的位置与块体皮数相符合。拉结筋置于灰缝中，埋置长度符合设计要求，
项目 轴线位移 每层垂直度 表面平整度 水平灰缝平直度 门窗洞口宽度 门窗洞口高度 水平灰缝厚度 垂直灰缝宽度 构造柱截面 外墙上下窗口偏移 构造柱垂直度
允许偏差（mm） 5 5 8 ±3 ±5 ±5 ±3 ±3 ±5 5 5
1、暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。
2、墙体上的管线槽孔以预留 为主，因漏埋或未预留时，应弹线用云石机切割，严禁乱凿墙体。
加气混凝土砌块施工时，楼面堆载不得超过楼板的允许荷载，不得集中堆放。 蒸压加气混凝土砌块不应直接砌筑在楼地面上：a 厕浴间、露台、立面空调位等平台与户内 交接（干湿交替作用）的墙体根部，必须浇筑宽度同墙厚、高度不小于 250mm 的 C20 素混凝土反 坎；b 其它墙体宜用蒸压灰砂砖、水泥砖、页岩砖等实心砖砌筑高度不小于 150mm 的墙垫。 砌筑从转角或构造柱处开始向一侧进行。上下皮砌块要求错缝搭砌，上下皮竖缝相互错开 1/2 砌块长，搭接长度不小于 150mm。 填充墙先砌至梁处，待梁砼浇筑完成后，再将其上砌完。 砌筑前，将构造柱甩筋扶正，除锈清理干净。用建筑结构胶加固化剂固定拉结筋，拉筋间距 500mm， 最顶一道拉筋距板（梁）底 210mm。拉结钢筋沿墙长通长设置。 构造柱、压梁、过梁主筋保护层均为 25mm。拉筋保护层 30mm。砌筑中Ⅰ级圆筋做 180 度弯钩， 平直段长度为 5d。 水平灰缝 15mm 和竖向灰缝 20mm，要求水平灰缝砂浆饱满度不小于 80%，竖向灰缝砂浆饱满度不 小于 90%，灰缝横平竖直，不得出现瞎缝，透明缝,墙体砌筑时灰缝原浆勾缝。 加气块墙中不够整砖部分，用无齿锯制作非整砖，不得用砍凿的方法将砖打断。 开槽必须顺直，不得歪斜。 每次砌筑高度不得大于，距上一批间歇时间不小于 24h。 在砌筑砂浆终凝前后的时间，将灰缝刮平。
5、拉筋间距要求：拉筋间距500mm。拉结钢筋沿墙长通常设置，拉结筋做法见下图：
1. 本表由施工单位填写，交底单位与接受交底单位各保存一份。 2. 当做分项工程施工技术交底时，应填写“分项工程名称“栏，其他技术交底可不填写。
交底内容： 4.门窗过梁配筋见下表
5、拉筋间距要求：拉筋间距500mm。拉结钢筋沿墙长通常设置，拉结筋做法见下图：
部位
做法与规定
1 墙体及 砌块
a 墙体及砌块尺寸按设计要求确定，外墙砌块强度不小于 A5，内墙不小于； b 砌体严禁设置于长期浸水部位及防潮层以下外墙，厕浴间、女儿墙等干湿交替部位 宜换用实心砖砌筑；
分项工程名称
填充墙加气混凝土砌块
交底提要
加气混凝土砌块技术交底
交底内容： 一、材料要求 1、600*200*300、600*100*300mm 蒸压加气混凝土、页岩砖（240×115×53mm）。 2、M5 水泥砂浆：成品砂浆 3、墙体拉结筋φ6，构造柱 100 厚墙 100*200 柱筋 2Ф12 箍筋Ф6@100/200，构造柱 200 厚墙 200*200 柱筋 4Ф12 箍筋Ф6@100/200；过梁钢筋见配筋表，箍筋φ6、φ8。 4、植筋结构胶。 5、圈梁、构造柱采用 C25 混凝土。 二、主要机具 大铲、刨锛、瓦刀、托线板、线坠、卷尺、铁水平尺、皮数杆、小水桶、灰槽、笤帚等 三、作业条件 1、主体结构施工完毕，已通过四方验收。 2、弹出的轴线、墙线、门窗洞口线经复合无误后办完预检手续。 3、皮数杆制作完毕，办完预检。 4、加气混凝土砌块在砌筑前 2d 将砌块浇水润湿，一般用水浸。 5、砂浆:采用内墙 M5、外墙砂浆 6、大面积施工前先做样板墙，经项目工程、技术、质检及监理验收合格后方可进行大面积施工。 四.操作工艺 1、砌筑的工艺流程： 熟悉图纸→按要求设置构造柱、门套柱、过梁（圈梁）、砼板带拉筋、拉结筋→基层处理 → 浇 水润湿 → 基底找平 → 测量放线→排砖撂底 → 立皮数杆 →排列砌块→拉线 →墙底砌 200mm 高煤矸石页岩砖→砌筑陶粒砼空心砌块→验收 →水、电配合进行管线连接。 砌筑前根据砌筑墙体尺寸加工制作构造柱、门套柱、过梁拉筋、拉结筋；将楼地面清理干净，洒 水润湿。施工构造柱、门套柱、过梁拉筋、拉结筋时使用建筑结构胶及固化剂进行植筋： 植筋工艺流程：清理→弹线→探筋→定位→选择机具→设备安装→钻孔→清理孔洞→灌胶→植筋 →固化。 施工要点
