管道工程施工图图形符号大全1.引言管道工程施工图是管道工程建设中必不可少的一环。

图形符号在施工图中起到了表达和传递信息的重要作用。

本文档旨在提供一份管道工程施工图图形符号大全,以帮助工程师和施工人员准确理解和使用这些符号。

2.图形符号分类2.1 管道符号管道符号是施工图中最常见的符号之一,用于表示各种管道及其属性。

以下是一些常见的管道符号:1.直管(|):用于表示直径一致的直管。

2.弯管(L):用于表示弯曲的管道。

3.T型管(T):用于表示分支管道。

4.Y型管(Y):用于表示分支管道。

5.关闭阀门(X):用于表示关闭状态的阀门。

6.开启阀门(O):用于表示打开状态的阀门。

2.2 连接符号连接符号用于表示管道之间的连接方式。

以下是一些常见的连接符号:1.螺纹连接(G):用于表示螺纹连接的管道。

2.焊接连接(W):用于表示焊接连接的管道。

3.法兰连接(F):用于表示法兰连接的管道。

2.3 流体符号流体符号用于表示在管道中流动的介质。

以下是一些常见的流体符号:1.水(H2O):用于表示水流。

2.油(OIL):用于表示油流。

3.蒸汽(STEAM):用于表示蒸汽流。

3.使用示例以下是一些使用管道工程施工图图形符号的示例:示例1:表示一个直径为10cm的直管、一个弯角为90度的弯管和一个关闭状态的阀门。

L。

X示例2:表示一个直径为20cm的直管、一个T型管和一个打开状态的阀门。

T。

O示例3:表示一个螺纹连接的管道,流动介质为水。

G。

H2O4.注意事项在施工图中使用管道工程施工图图形符号时,务必准确表示各种管道及其属性。

符号的大小应根据实际情况进行调整,以便清楚表达设计意图。

5.总结本文档提供了管道工程施工图图形符号的大全,涵盖了管道符号、连接符号和流体符号等多个方面。

通过准确使用这些符号,工程师和施工人员可以更好地理解和传递信息,从而提高管道工程的施工效率和质量。

以上是关于管道工程施工图图形符号的详细介绍,请在实际应用中加以运用。

CAD,水电管道图纸符号

CAD,水电管道图纸符号

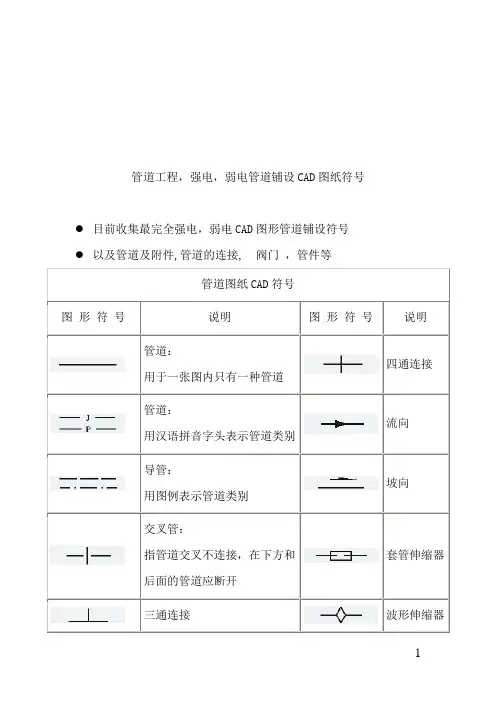

管道工程,强电,弱电管道铺设CAD图纸符号●目前收集最完全强电,弱电CAD图形管道铺设符号
●以及管道及附件,管道的连接, 阀门,管件等
暖通工程图形符号
线型 | 风管及部件 | 通风空调设备 | 阀门
(二)管道工程图形符号
管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表
电气符号
一、线路敷设方法
1、穿焊接钢管敷设:SC
2、穿电线管敷设:MT(JDG、KBG)
3、穿硬塑料管敷设:PC
4、穿阻燃半硬聚氯乙烯管敷设:FPC
5、电缆桥架敷设:CT
6、金属线槽敷设:MR
7、塑料线槽敷设:PR
8、用钢索敷设:M
9、穿聚氯乙烯塑料波纹电线管敷设:KPC
10、穿金属软管敷设:CP
11、穿水煤气管敷设:RC
12、电缆沟敷设:TC
13、直接埋设:DB
14、混凝土排管敷设:CE
二、导线敷设方式
1、沿或跨梁(屋架)敷设:AB
2、暗敷设在梁内:BC
3、沿柱或跨柱敷设:AC
4、暗敷设柱内:CLC
5、沿墙面敷设:WS
6、暗敷设在墙内:WC
7、沿天棚或顶板面敷设:CE
8、暗敷设在屋面或顶板内:CC
9、吊顶内敷设:SCE
10地板或地面下敷设:FC
三、灯具安装方式
1、线吊式自在器线吊式:SW
2、链吊式:CS
3、管吊式:DS
4、壁装式:W
5、吸顶式:C
6、顶棚内安装:CR
7、墙壁内安装:WR
8、支架上安装:S
9、柱上安装:CL
10、座装:HM
11、嵌入式:R
12、。

管道工程图形符号大全

管道工程图形符号大全

管道工程图形符号大全
一、线路敷设方法
1、穿焊接钢管敷设:SC
2、穿电线管敷设:MT (JDG 、KBG )
3、穿硬塑料管敷设:PC
4、穿阻燃半硬聚氯乙烯管敷设:FPC
5、电缆桥架敷设:CT
6、金属线槽敷设:MR
7、塑料线槽敷设:PR
8、用钢索敷设:M
9、穿聚氯乙烯塑料波纹电线管敷设:KPC
10、穿金属软管敷设:CP
11、穿水煤气管敷设:RC
12、电缆沟敷设:TC
13、直接埋设:DB
14、混凝土排管敷设:CE 二、导线敷设方式
1、沿或跨梁(屋架)敷设:AB
2、暗敷设在梁内:BC
3、沿柱或跨柱敷设:AC
4、暗敷设柱内:CLC
5、沿墙面敷设:WS
6、暗敷设在墙内:WC
7、沿天棚或顶板面敷设:CE
8、暗敷设在屋面或顶板内:CC
9、吊顶内敷设: SCE
10地板或地面下敷设:FC 三、灯具安装方式
1、线吊式自在器线吊式:SW
2、式:W 5、吸顶式:C 6、顶棚内安装:CR 7、墙壁内安装:WR 8、支架上安装:S 9、柱上安装:CL 10、座装:HM 11、嵌入式:R。

管道施工图纸上的符号

管道施工图纸上的符号

.
符号

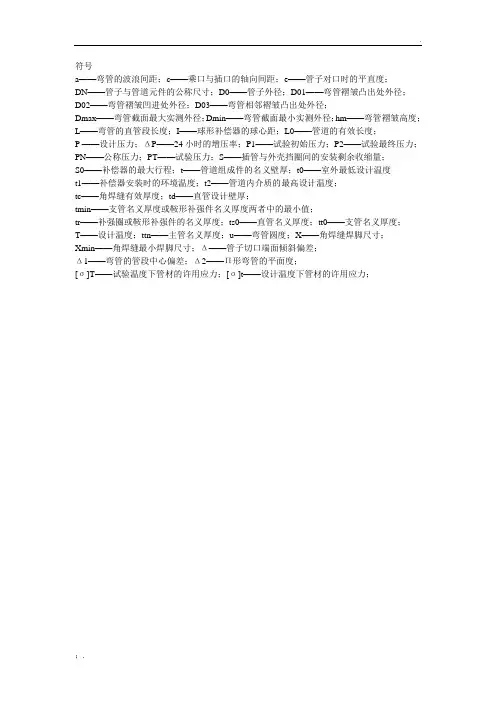

a——弯管的波浪间距;c——乘口与插口的轴向间距;e——管子对口时的平直度;DN——管子与管道元件的公称尺寸;D0——管子外径;D01——弯管褶皱凸出处外径;
D02——弯管褶皱凹进处外径;D03——弯管相邻褶皱凸出处外径;
Dmax——弯管截面最大实测外径;Dmin——弯管截面最小实测外径;hm——弯管褶皱高度;L——弯管的直管段长度;I——球形补偿器的球心距;L0——管道的有效长度;
P ——设计压力;ΔP——24小时的增压率;P1——试验初始压力;P2——试验最终压力;PN——公称压力;PT——试验压力;S——插管与外壳挡圈间的安装剩余收缩量;
S0——补偿器的最大行程;t——管道组成件的名义壁厚;t0——室外最低设计温度
t1——补偿器安装时的环境温度;t2——管道内介质的最高设计温度;
tc——角焊缝有效厚度;td——直管设计壁厚;
tmin——支管名义厚度或鞍形补强件名义厚度两者中的最小值;
tr——补强圈或鞍形补强件的名义厚度;ts0——直管名义厚度;tt0——支管名义厚度;T——设计温度;ttn——主管名义厚度;u——弯管圆度;X——角焊缝焊脚尺寸;Xmin——角焊缝最小焊脚尺寸;Δ——管子切口端面倾斜偏差;
Δ1——弯管的管段中心偏差;Δ2——П形弯管的平面度;
[σ]T——试验温度下管材的许用应力;[σ]t——设计温度下管材的许用应力;
;.。

CAD,水电管道图纸符号

CAD,水电管道图纸符号

管道工程,强电,弱电管道铺设CAD图纸符号
●目前收集最完全强电,弱电CAD图形管道铺设符号
●以及管道及附件,管道的连接, 阀门,管件等
暖通工程图形符号
线型 | 风管及部件 | 通风空调设备 | 阀门
(二)管道工程图形符号
管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表
电气符号
一、线路敷设方法
1、穿焊接钢管敷设:SC
2、穿电线管敷设:MT(JDG、KBG)
3、穿硬塑料管敷设:PC
4、穿阻燃半硬聚氯乙烯管敷设:FPC
5、电缆桥架敷设:CT
6、金属线槽敷设:MR
7、塑料线槽敷设:PR
8、用钢索敷设:M
9、穿聚氯乙烯塑料波纹电线管敷设:KPC
10、穿金属软管敷设:CP
11、穿水煤气管敷设:RC
12、电缆沟敷设:TC
13、直接埋设:DB
14、混凝土排管敷设:CE
二、导线敷设方式
1、沿或跨梁(屋架)敷设:AB
2、暗敷设在梁内:BC
3、沿柱或跨柱敷设:AC
4、暗敷设柱内:CLC
5、沿墙面敷设:WS
6、暗敷设在墙内:WC
7、沿天棚或顶板面敷设:CE
8、暗敷设在屋面或顶板内:CC
9、吊顶内敷设:SCE
10地板或地面下敷设:FC
三、灯具安装方式
1、线吊式自在器线吊式:SW
2、链吊式:CS
3、管吊式:DS
4、壁装式:W
5、吸顶式:C
6、顶棚内安装:CR
7、墙壁内安装:WR
8、支架上安装:S
9、柱上安装:CL
10、座装:HM
11、嵌入式:R。

CAD,水电管道图纸符号

CAD,水电管道图纸符号

管道工程,强电,弱电管道铺设CAD图纸符号●目前收集最完全强电,弱电CAD图形管道铺设符号
(二)管道工程图形符号
管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设
备及仪表
电气符号
一、线路敷设方法
1、穿焊接钢管敷设:SC
2、穿电线管敷设:MT(JDG、KBG)
3、穿硬塑料管敷设:PC
4、穿阻燃半硬聚氯乙烯管敷设:FPC
5、电缆桥架敷设:CT
6、金属线槽敷设:MR
7、塑料线槽敷设:PR
8、用钢索敷设:M
9、穿聚氯乙烯塑料波纹电线管敷设:KPC
10、穿金属软管敷设:CP
11、穿水煤气管敷设:RC
12、电缆沟敷设:TC
13、直接埋设:DB
14、混凝土排管敷设:CE
二、导线敷设方式
1、沿或跨梁(屋架)敷设:AB
2、暗敷设在梁内:BC
3、沿柱或跨柱敷设:AC
4、暗敷设柱内:CLC
5、沿墙面敷设:WS
6、暗敷设在墙内:WC
7、沿天棚或顶板面敷设:CE
8、暗敷设在屋面或顶板内:CC
9、吊顶内敷设:SCE
10地板或地面下敷设:FC
三、灯具安装方式
1、线吊式自在器线吊式:SW
2、链吊式:CS
3、管吊式:DS
4、壁装式:W
5、吸顶式:C
6、顶棚内安装:CR
7、墙壁内安装:WR
8、支架上安装:S
9、柱上安装:CL
10、座装:HM
11、嵌入式:R。

施工图纸符号大全

施工图纸符号大全

施工图纸符号大全
引言图纸是我们建设、施工的基础, 拿到一份施工图纸, 首先要能够看得懂图。

包括上面的复杂的各种符号、代号等等, 今天小编为大家整理了施工图纸的图例供大家学习。

一、排水工程图纸的使用中, 缩写符号如下:
排水管道-W,为污水。

也有-F, 是废水。

很少见有用-P 来表示的。

消火栓的管道-XH。

自动喷淋管道-Z或用-ZP。

雨水管道-Y.。

采暖管道-R, 通常实线表示供水管, 虚线来表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L.。

另外设备的型号字母有:
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵其他阀门、器具类的都用图形来区分。

JL-给水管; WL-污水管; YL-雨水管; RJL-热给水; RHL-热回水。

二、常用建筑材料的示例图
三、常用建筑构造的示例图
四、常用建筑的构件代号含义大全
五、其他专业图纸的一些代号大全。

管道工程图形符号大全

管道工程图形符号大全

管道工程图形符号大全管道工程图形符号是在工程设计和施工中用来表示管道、阀门、连接件等设备元件的符号标识,它们不仅可以帮助工程师和技术人员快速准确地理解设计图纸,还可以减少沟通误解和提高工作效率。

本文将介绍一些常见的管道工程图形符号,让读者对管道工程设计有更深入的了解。

1. 管道符号在管道工程设计中,管道通常用直线表示,不同材质的管道可以用不同的线型进行标识。

例如,实线表示金属管道,虚线表示塑料管道,点划线表示玻璃管道等。

此外,管道的直径也可以用不同的线宽表示,粗线表示大口径管道,细线表示小口径管道。

2. 阀门符号阀门是管道系统中控制流体流向和流量的关键设备,不同类型的阀门有不同的图形符号。

常见的阀门符号包括:球阀、蝶阀、闸阀、止回阀等。

这些符号通常由一个图形和几个简单的几何图形组成,通过组合和排列可以表示不同类型的阀门。

3. 泵符号泵是管道系统中用来输送流体的设备,泵的图形符号通常由一个三角形和几条箭头组成,箭头表示泵的进出口方向。

根据泵的类型和工作原理的不同,泵的图形符号也有所区别,例如离心泵、柱塞泵、螺杆泵等。

4. 连接件符号管道系统中的连接件包括弯头、三通、四通、法兰、补偿器等,它们的图形符号通常由几何图形和字母组成,用来表示连接件的类型、规格和材料。

连接件符号的标识方法多样,工程设计人员需要根据具体情况进行选择和应用。

5. 管道标高符号在管道系统设计中,管道的高程和坡度是非常重要的参数,管道标高符号用来表示管道的高程和坡度。

通常管道的高程用数字表示,坡度用箭头表示,箭头的方向表示管道的倾斜方向和坡度大小,通过标高符号可以直观地体现管道的起止点高程和坡度变化。

通过以上对管道工程图形符号的介绍,相信读者对管道系统设计和施工中常见的符号有了更深入的了解。

在实际工程中,正确理解和应用这些符号不仅可以提高工作效率,还可以减少设计错误和施工问题,为工程项目的顺利进行提供有力的保障。

希望读者在日后的工作中能够熟练运用这些管道工程图形符号,为工程设计和施工贡献自己的力量。
