DCB-9418压力液位测控仪使用说明书
西安恒远水电站自动化元件DCB-9418压力、液位测控仪是我公司科技人员在解剖、分析、研究、总结了国内外先进压力、液位测控仪的基础上,结合我国工业现场的环境、操作人员的习惯等实际情况,利用军工技术,采用国际上最优秀的集成芯片,开发出的一个高性能价格比的产品。
已广泛的应用于冶金、石油、化工、电力、水利、城市防洪、生活供水等行业。
欢迎使用DCB-9418压力、液位测控仪,愿它给您带来更佳的经济、社会效益。
★DCB-9418普通型接收标准为: 4~20mA,如需要改动请在合同中注明特殊的工艺、性能、技术要求。
※应用举例N O.1（江、河、水库、湖泊、容器等液位的测量）※H1—“基点”设定值，即变送器安装的位置距离液位底部的高度或者变送器安装的海拔高度；※H2—下限报警高度；※H3—上限报警高度；※RS232C输出用于远距离给计算机网络提供资料或者用于远距离多点显示液位的高度； 1※4~20mA 输出主要用于近距离给计算机网络提供信号；※应用举例N O.2（恒压供气测量、控制系统）※应用举例N O.3（水塔自动上水、楼寓恒压供水系统）2西安恒远水电站自动化元件※应用举例N O.4密封罐内液位的测量※应用举例N O.5水厂拦污栅前、后水位差的测量、控制系统 3※应用举例N O.6水坝、防洪水位多点观测系统H1——变送器安装的海拔高度；H2——下限报警高度；H3——上限报警高度；*一台DCB-9418测控仪可以为三台DCB-9418测控仪提供显示控制、信号，第二级显示仪表又可以为第三级仪表提供显示控制、信号；*数据最大传输距离为：8km；*使用时只需要调整最前端的一台DCB-9418测控仪即可；*如果在野外安装，变送器应选择防雷击型变送器；1. 特点:→不用打开机箱就可完成全部调校;→适合所有标准输出的变送器（加接口可适用传感器）;→特别适用于测控工业现场的压力、液位、差压;→微处理操作,全数字式调校;→显示选用清晰、稳定、超高亮度的七段数码管;→最大显示值可达99999;→小数点有四个位置可供选择;4西安恒远水电站自动化元件→拥有m、kPa、MPa等单位显示模式可供选择;→上电自动检测所有发光二极管;→具有上上、上、下、下下限声光报警和接点输出;→每限可任意设定,每限还可任意设置控制域;→A/D部分采用高精度之双重积分转换法;→可配标准串行RS232接口输出;→可配无源隔离型4~20mA输出；→可任意设置“基点”值（即变送器零位时仪表要显示的值或变送器安装的海拔高度）；→可配接两只相同规格的变送器用于测量密封容器的液位或拦污栅前后的水位差；2.技术资料:2-1.模拟部分:★变送器类型: 各种标准输出的压力、液位、差压变送器; ★变送器供电: DC24V、100mA;★输入灵敏度: 每字1μA或每字0.1mV;★零位稳定度: ±（0.4μA±0.005%零位失调电流）/K;★A / D 速度: 每秒4次;★内在分解度: 40000;★显示范围: 0～9999;★非线性误差: 0.05%2-2.数字部分:★显示高度: 13mm(0.5英寸);★数字显示: 七段显示数码管;★显示定义: 前两位为仪表状态位,后四位为测量值位;★指示灯号: 上上限、上限、下限、下下限、kPa、MPa、m; ★输入过大: 仪表显示“U_ _ _ _”后四位熄灭;★过压指示: 仪表显示熄灭;★最大显示: 测量值加“基点”值后可显示999999;★数显强度：超高亮度红色数码管(可据用户需要改为绿色); 52-3.一般规则:★供电电源: AC220V、50Hz; ★消耗功率: 8W;★环境温度: -10℃~50℃; ★环境湿度: 小于90%; ★控制触点容量: AC250V,3A; DC24,3A;3.面板说明:①.上上限报警指示灯;②.上限报警指示灯;③.下限报警指示灯;④.下下限报警指示灯;⑤.模式键: 同时按下该键和增量键约五秒中后可使仪表进入设置、标定工作状态；⑥.设置键: 按设置键可以确认输入的设定值;⑦.移位键: 按移位键可以改变设定数的位置;⑧.增量键: 按增量键可使设定位的数值从1~9循环;→0→1→2→3→4→5→6→7→8→9→⑨. 单位指示灯: kPa、MP、m;***可根据使用的环境改为：t、kN、mA、℃、Ω等；3-2.后面板:6西安恒远水电站自动化元件71#.2#.3#.分别为AC220V 电源的地、火、零线端子；4#.5#.6#.分别为下下限报警的常闭、公共、常开端子; 7#.8#.9#.分别为下限报警的常闭、公共、常开端子; 10#.11#.12#.分别为上限报警的常闭、公共、常开端子; 13#.14#.15#.分别为上上限报警的常闭、公共、常开端子; 16#.17#.18#.分别为DC24V 、模拟地、4-20mA 端子;* 如果配接传感器,则应根据供电形式确定具体的端子定义;4. 压力、液位变送器与仪表的连接方法:请首先熟悉变送器的使用说明书,了解变送器的性能和基本参数。
根据变送器合格证上规定的端子定义与仪表相应的 定义端子连接。
如果说明书上说的不够详细或者因其它原因 无法确定变送器的正负极性时，可按下述方法判定变送器的 正负极性：拿一块四位半或者三位半的数字式万用表，将其打在电阻测量的20M Ω或200M Ω档，当红表笔接在变送器的正极、黑表笔接在变送器的负极时，万用表显示一个几十Ｋ的阻值(如9所示)，反之，当红表笔接在变送器的负极、黑表笔接在变送器的正极时，万用表显示的阻值为无穷大(图10所示)图884-1.两线制4~20mADC 输出的变送器电器连接方法如下：4-2.三线制4~20 mA 变送器的电器连接方法如下：5、参数的设定和调校:5-1显示、输出参数的设定:1: 按照步骤4把电源、变送器和仪表连接好之后,打开电源,键约五秒钟,则进入调试工作状态，仪表显 示“F_ _ _ _ 0 ” 或者显示“F_ _ _ _ 4 ”。
西安恒远水电站自动化元件 92:键使仪表显示“F_ _ _ _ 1”.3:键仪表进入“基点”设置界面显示“000000”(000000”, 而是事先设置的基点值)键设置 “基点”值。
4: 键确认上一步设置的“基点”值,,仪表显示“P_X.XXX 和 。
5:,同时进入 “分度值”设置界面,仪表显示“d_ 000X”键 可使最后一位的显示值在 →1→2→5→ 之间循环。
6: 键确认上一步设置的“分度值”, 位显示”设置界面,仪表显示“d 1 _ _ _ _”键可使 单位显示指示灯在kPa →MPa →mH 2O 之间上下循环显示：MPakPa m107: 按数点设置界面,仪表显示 “d p 1.X X X ”,按键使“小数点”在千位→百位→十位→无小数点之间循环 。
8: 键确认上一步设置的“小数点”位置,同时进入 “输出RS232波特率”设置界面,仪表显示“b _ 1200”, 按键可使RS232输出的波特率可在1200→2400→ →1200之间循环。
9: 键确认上一步设置的“RS232输出波特率”, 同 ,仪表显示“F_ _ _ _1”。
如果要更改上述设置的一些不正确参数,可按键，重复 的操作步骤。
如果无需更改上述设定的参数，则可按键进入其它的控制参数设置界面、调校界面或者存储界面。
5-2、控制参数的设定:1: 在“F_ _ _ _1”键使仪表显示“F_ _ _ _2”, 表示仪表进入控制参数设置界面。
2: 在“F_ _ _ _ 2 ”界面下按键,仪表显示“SEb_ _ _ ” 约两秒钟后仪表的上上限指示灯亮,显示为“_ _ XXXX ”,表 示进入上上限设置界面。
西安恒远水电站自动化元件键可设置上上限的控制参数。
3: 键确认上上限设定值,同时进入上限值设置界面, 仪表的上限指示灯亮,显示“_ _ XXXX”。
键可设置上限的控制参数。
4: 键确认上限设定值,同时进入下限值设置界面,仪表的下限指示灯亮,显示“_ _ XXXX ”。
5:键确认下限设定值,同时进入下下限值设置界面,仪表的下下限指示灯亮,显示“_ _ XXXX ”。
6: 键确认下下限设定值,同时进入控制域设置界面,仪表的上上限、上限、下限、下下限指示灯全亮,显示: “_ _ XXXX ”。
下 限下下限上 限 上上限上 下键可设置控制域的宽度。
* 控制点时上限继电器闭合,当测量值下降至上限控制域的下控制点时上限继电器断开。
上上限控制点的工作过程和上限的完全一样。
* 以下限控制点为例进行说明,当测量值下降至下限控制域的下控制b 点时下限继电器闭合,当测量值上升至下限控制域的上控制点时下限继电器断开。
下下限控制点的工作过程和下限的完全一样。
*如果测量值在控制点附近的变化比较大时，为了防止继电器 在短时间内反复的开启、关闭而造成设备损坏，应根据现场 情况将控制域设置的大一些。
西安恒远水电站自动化元件*控制域的说明见图：7:键确认控制域的宽度,仪表又回到“F_ _ _ _ 2” 设置状态。
※※如果认为刚才设置的控制参数不合适,可按设置键重复 执行 5-2 的步骤,键来实现。
5-3、标定:1: 在设置状态下按将仪表设置为“F_ _ _ _ 3”。
进入标定界面。
2: 按键仪表显示“CAL_ _ _”约三秒钟后自动进入零点调校界面,仪表显示“_ _ 0000 ”。
2-1:将变送器紧固于标准压力计接口上，可以下图为参考：3: 在变送器（或传感器） 仪表显示六个小数点“ . . . . . .”,表示调零成功。
约两秒钟后仪表自动进入满度调校界面。
如果不出现六个小数点，而出现其他错误提示时，应及时的调整其他参数。
西安恒远水电站自动化元件表示调满度成功。
E1──表示设置参数错误;E2──表示校满时输入信号过小;E3──表示校零时输入信号太小或无4~20mA 输入； E4──表示输入信号过大;约两秒钟后仪表显示“F _ _ _ _ 3”,又返回到调校状态。
***如果认为上述的调校不理想,可以重复5-3的1~4的步骤反复调试,直到满意为止。
提示：此项调校结束后，不准按动“设置”键，应按“增量”键进入F-4。
5: 键使仪表显示“F_ _ _ _ 4”。
6: 按键仪表显示“. . . . . .”,存储上述所有的设定值和标定参数。
约两秒后仪表自动进入测量状态。
仪表的调试到此完毕！现场标定时如果没有标准压力计，可以通过如下的简易方 法标定（如果系统精度要求在0.5%以上，禁止使用此方法标 定），具体步骤如下： 1.按图14所示将电流表、电阻、电位器和仪表连起来。
2.打开电源,约三秒钟仪表自动进入测量状态，在测量状态， 同时按下和键约五秒钟,则进入调试工作状态 显示“F_ _ _ _ 4 ”。
压力测试仪操作指引
压力测试仪操作指引
一、准备工作
1.安全防护：首先应该确保工作环境安全，检查压力测试仪是否正确
安装，然后将电源线插上，并在接通电源前将电压调至正确的值，以确保
安全工作。
2.准备仪器：准备好压力测试仪，包括：主机、压力传感器、温度传
感器等，以及它们之间的连接件，确保压力测试仪正常工作。
3.设置仪器：设置仪器的参数，包括：最大测量压力、最小测量压力、测量范围、测量精度、保持时间以及配置上的其他信息等。
二、使用步骤
1.安装压力传感器：将压力传感器安装在压力测试仪上，检查安装是
否牢固，可以使用止回阀和排气阀等器件组成。
2.设置压力测试仪：将压力测试仪设置至所需的值，具体步骤是：根
据需要设置压力测试仪的参数，使其准备检测。
3.测试压力：通过插入压力传感器线缆的连接头，连接上压力测试仪，准备开始试验。
之后，按照预设的参数启动压力测试仪，等它自动完成测试，或者在必要的时候对其进行手动操作，进行压力测试。
4.读取测试数据：在压力测试结束后，测试仪会自动生成测试数据，
然后将测试结果以文件的形式保存到磁盘中，这样就可以方便地进行数据
分析了。
5.清理压力测试仪：当压力测试完成后。
液位控制器说明书
液位控制器说明书一、简介液位控制器是一种用于监测和控制液体储罐中液位的设备。
它主要由传感器、控制器和执行器组成，可广泛应用于工业、农业、环保等领域，以确保液体储罐中的液位在预定范围内保持稳定。
二、传感器介绍1. 整体结构液位控制器传感器采用先进的无线传感技术，具有紧凑的外观和结构简单、易于安装的特点。
其尺寸为X*Y*Z（单位：毫米），重量约为W（单位：克）。
2. 工作原理液位传感器通过感应液体储罐内的液位高度来实时监测液位信息。
当液位高度超出预设的上限或下限时，传感器将发送信号给控制器，以触发控制器执行相应的动作。
三、控制器功能1. 液位显示控制器配备液晶显示屏，可以实时显示液体储罐中的液位高度。
用户可以根据需要选择以厘米、百分比等单位进行显示。
2. 液位报警控制器具有液位报警功能，当液位超出预设的安全范围时会发出警报信号。
用户可以根据需要设置液位高、低报警的阈值，并可选择声音、光照等不同形式的报警方式。
3. 液位控制控制器可以根据用户的需求控制液位在预设范围内保持稳定。
用户可以设置液位控制的上限和下限，并通过控制器自带的接口连接执行器，实现自动控制液位的功能。
四、执行器说明1. 电动阀门液位控制器配备电动阀门作为执行器，具有开启和关闭的功能。
其结构简单、操作便利，可根据控制器的指令自动控制阀门的开启和关闭，以调节液位。
2. 泵浦液位控制器还可以配备泵浦作为执行器，通过控制泵浦的启停来实现液位控制。
用户可以根据需要选择不同类型和功率的泵浦，并根据液位控制的要求进行设置。
五、使用安全注意事项1. 安装前需断开电源，并确保接线正确。
2. 请勿私自拆卸或改动设备，以免影响正常使用。
3. 定期检查设备运行状态，如发现异常情况，请立即停止使用并联系售后服务。
6. 定期检查传感器和执行器，保持其清洁和光洁，以确保准确的信号传输和操作效果。
七、结语液位控制器是一种重要的自动化设备，可以实现液体储罐中液位的准确控制和监测。

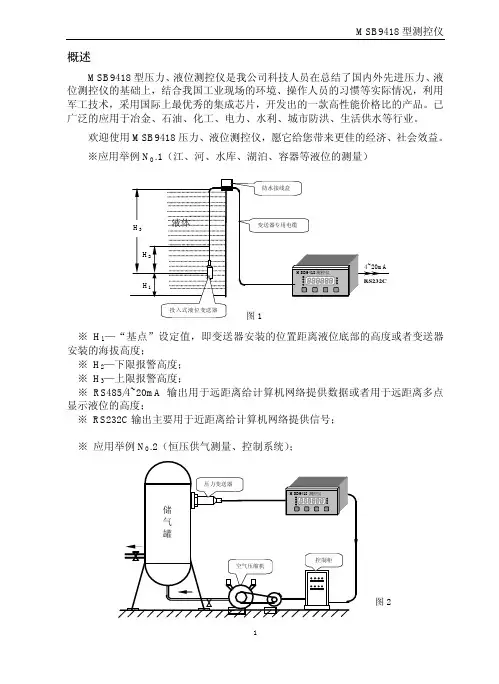

MSB9418说明书
概述MSB9418型压力、液位测控仪是我公司科技人员在总结了国内外先进压力、液位测控仪的基础上，结合我国工业现场的环境、操作人员的习惯等实际情况，利用军工技术，采用国际上最优秀的集成芯片，开发出的一款高性能价格比的产品。
已广泛的应用于冶金、石油、化工、电力、水利、城市防洪、生活供水等行业。
欢迎使用MSB9418压力、液位测控仪，愿它给您带来更佳的经济、社会效益。
※应用举例N O .1（江、河、水库、湖泊、容器等液位的测量）※ H 1—“基点”设定值，即变送器安装的位置距离液位底部的高度或者变送器安装的海拔高度；※ H 2—下限报警高度； ※ H 3—上限报警高度；※ RS485/4~20mA 输出用于远距离给计算机网络提供数据或者用于远距离多点显示液位的高度；※ RS232C 输出主要用于近距离给计算机网络提供信号；※ 应用举例N O .2（恒压供气测量、控制系统）；※应用举例N O.3（水塔自动上水、楼寓恒压供水系统）；图 3※应用举例N O.4密封罐内液位的测量；※应用举例N O.5水厂拦污栅前、后水位差的测量、控制系统；图5※应用举例N O.6水坝、防洪水位多点观测系统。
H1——变送器安装的海拔高度；H2——下限报警高度；H3——上限报警高度；* 一台MSB-9418测控仪可以为多台MSB-9418测控仪提供显示控制信号，第二级显示仪表又可以为第三级仪表提供显示控制信号；*数据最大传输距离为：1.2km；*使用时只需要调整最前端的一台MSB-9418测控仪即可；*如果在野外安装，变送器应选择防雷击型变送器。
1、特点→完全智能数字化校准，整机无电位器；→适合标准电压、电流输出的变送器信号及桥式传感器差分信号；→特别适用于测控工业现场的压力、液位、差压等参量；→微处理操作，全数字式控制和显示；→显示选用清晰、稳定、超高亮度的红色数码管；→最大显示值可达-19999～999999；→小数点可选择显示在千位、百位、十位和无小数点；→拥有m、kPa、MPa等单位显示模式可供选择；→具有上上、上、下、下下限控制接点输出和光报警；上上限，下下限具有声报警；→每限控制值可任意设定，可任意设置公共控制域；→A/D部分采用高精度，高分辨率∑–ΔAD转换器；→标准串行半双工RS232/RS485接口；→完全隔离型标准变送电流、电压输出；→可任意设置“基点”值（即变送器零位时仪表要显示的值或变送器安装的海拔高度）；→可配接两只相同规格的变送器用于测量密封容器的液位或拦污栅前后的水位差。
液位仪使用指南
液位仪使用指南液位仪使用指南1、引言本文档旨在为用户提供液位仪的使用指南，详细介绍液位仪的安装、操作和维护等内容，以帮助用户正确、有效地使用液位仪。
2、液位仪概述2.1液位仪产品简介在这个章节中，介绍液位仪的基本信息，包括制造商、型号、适用范围等内容。
2.2液位仪工作原理这部分内容详细解释了液位仪的工作原理，包括液位传感器、显示屏和信号处理器的功能和工作原理。
3、安装3.1 选择安装位置在此章节中，详细说明选择液位仪安装位置的要求，包括环境条件、安全性等方面的考虑因素。
3.2 安装步骤该部分将详细介绍液位仪的安装步骤，包括各个部件的连接和固定，以及相关的电源和通信接口的连接方法。
4、操作指南4.1 启动和关闭描述液位仪的启动和关闭步骤，包括按下相关按钮、操作界面显示等说明。
4.2 常用功能操作详细介绍液位仪常见的功能操作，包括设置液位报警值、查询历史数据、修改参数等操作步骤和注意事项。
5、维护与保养5.1 日常维护介绍液位仪的日常维护要点，包括定期清洁、检查传感器和电缆等。
5.2 故障排除提供液位仪常见故障的排除方法和解决方案。
6、附件本文档涉及的附件包括液位仪产品说明书、安装图纸等相关文件。
请参阅附件以获取更详细的信息。
注释：1：液位仪：一种用于测量容器内液体或物料的高度的设备。
2：液位传感器：液位仪的核心部件，通过测量液体的压力、电容或超声波等物理参数来确定液位。
3：信号处理器：负责将液位传感器采集到的信号进行处理和转换，以得出液位信息。
4：液位报警值：用户设置的警戒线，当液位达到或超过该值时，液位仪会发出警报。
水位测控仪 使用说明书
水位测控仪使用说明书V2.0济南智泽贸易有限公司目录1、概述 (2)2、技术指标 (2)3、工作原理 (3)4、面板布置及使用方法 (4)5、安装与调整 (6)6、注意事项 (11)7、低功耗说明 (11)8、质保与售后 (12)9、联系方式 (12)10、免责声明 (12)一、概述水位测控仪，是根据水利工程的实际需要而制造的，它和模拟量输入的液位传感器（如投入式或超声波传感器）相配合组成水位测控系统。
水位测控仪采用微电脑控制技术，具有测量值和设定值数码显示；输入输出电路采用光电隔离技术；三个继电器动作(上限、下限、设定点三个预置点)；4-20mA标准模拟量输出，RS485串行通讯接口等。
继电器动作预置由仪表面板的按键完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警(静、响可控)功能。
该仪表通过内部设定可完成：海拔基值的设定、测量数据的修正系数、4-20mA对应满量程调整等。
传感器相对零点，用户可轻松地查看和设置等，可选择显示相对水位和设定水位或显示相对水位和绝对水位(含海拔基值),是理想的水位测控仪表。
下图为水位测控仪系统结构示意图：二、技术指标1、相对测量范围：0~65000cm(或0~65000mm)2、绝对测量范围：海拔基值~99999cm(或海拔基值~99999mm)3、分辨率：1cm(或1mm)4、修正系数：(1~65000)/10000用户可自行调节5、精度；±0.1%×量程±1cm(或±1mm)微处理器4-20mA输出RS485接口声光报警继电器输出设定值LED显示测量值LED显示6、海拔基值设定：-9999~99999cm (或-9999~99999mm)7、输出接点：●上限：测量值大于等于上限值，声、光报警，上限继电器动作；●下限：测量值小于等于下限值，声、光报警，下限继电器动作；●设定：测量值大于等于设定值，声、光报警，设定继电器动作；●触点容量：AC220V/5ADC125V/5A8、输入信号：4-20mA 标准模拟量信号9、输出信号(光电隔离)：4-20m 标准模拟量输出(对应值用户可自行调节)(选配)10、通讯接口:RS485接口(支持MODBUS-RTU 协议)11、工作环境：无剧烈振动防尘场所；温度：-20—60℃湿度：≤95%12、工作电压：AC220V ±10%50HZ13、机箱尺寸∥(开口尺寸)(单位mm)：高80×宽160×深120∥高76×宽152三、工作原理水位变化带动传感器变化，将变化的水位转变为4-20mA 模拟信号后，输入到测控仪，经微处理器处理后，以数字显示其水位值，同时按照不同的设定值及上限、下限控制继电器触点输出状态，提供控制信号。

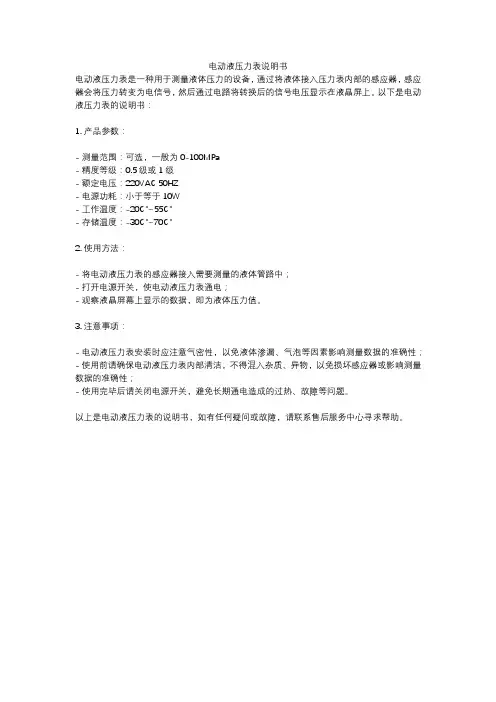

电动液压力表说明书
电动液压力表说明书
电动液压力表是一种用于测量液体压力的设备，通过将液体接入压力表内部的感应器，感应器会将压力转变为电信号，然后通过电路将转换后的信号电压显示在液晶屏上。
以下是电动液压力表的说明书：
1. 产品参数：
- 测量范围：可选，一般为0-100MPa
- 精度等级：0.5级或1级
- 额定电压：220VAC 50HZ
- 电源功耗：小于等于10W
- 工作温度：-20℃~55℃
- 存储温度：-30℃~70℃
2. 使用方法：
- 将电动液压力表的感应器接入需要测量的液体管路中；
- 打开电源开关，使电动液压力表通电；
- 观察液晶屏幕上显示的数据，即为液体压力值。
3. 注意事项：
- 电动液压力表安装时应注意气密性，以免液体渗漏、气泡等因素影响测量数据的准确性；- 使用前请确保电动液压力表内部清洁，不得混入杂质、异物，以免损坏感应器或影响测量数据的准确性；
- 使用完毕后请关闭电源开关，避免长期通电造成的过热、故障等问题。
以上是电动液压力表的说明书，如有任何疑问或故障，请联系售后服务中心寻求帮助。
海德龙智能液位监控仪使用说明
海德龙智能液位监控仪使用说明一、前言海德龙智能液位监控仪是一种先进的设备，用于监测和控制液体的液位。
本文将详细介绍海德龙智能液位监控仪的使用方法和注意事项。
二、产品概述海德龙智能液位监控仪采用先进的传感器技术和数据处理算法，能够准确地测量液体的液位，并实时传输数据到监控系统。
该监控仪具有高灵敏度、高精度和高可靠性的特点，可广泛应用于石油、化工、水处理、食品加工等领域。
三、使用方法1. 安装：将监控仪安装在液体容器上，并确保其与液体接触的部分完全密封。
注意避免与其他设备或管道发生干扰。
2. 连接：将监控仪与监控系统进行连接。
根据产品说明书，正确连接电源和数据线，确保稳定的信号传输。
3. 启动：按下监控仪上的启动按钮，并在监控系统上设置相关参数。
根据实际需求，可以选择不同的监测模式和报警设置。
4. 监测：监控仪将自动开始监测液体的液位，并将数据传输给监控系统。
用户可以通过监控系统实时查看液位数据，并进行进一步的分析和控制。
5. 维护：定期检查监控仪的工作状态和连接情况，确保其正常运行。
如发现异常，及时进行维修或更换。
四、注意事项1. 安全：在安装和维护过程中，务必遵循相关的安全操作规程，确保人员和设备的安全。
2. 校准：定期对监控仪进行校准，以确保测量结果的准确性。
根据产品说明书，按照指导进行校准操作。
3. 清洁：保持监控仪的清洁，避免灰尘和污物堆积影响其工作效果。
可以使用干净的布或刷子清洁监控仪的外部表面。
4. 环境：避免将监控仪暴露在极端的温度和湿度环境中，以免影响其性能和寿命。
5. 故障排除：如发现监控仪工作异常或数据传输中断，可以参考产品说明书进行故障排除，或联系售后服务人员进行维修。
五、总结海德龙智能液位监控仪是一种功能强大、易于使用的设备，能够提供准确的液位监测和控制功能。
通过正确安装、连接和设置，用户可以轻松实现对液体液位的监测和管理。
同时，用户还需要关注产品的维护和注意事项，以确保监控仪的长期稳定运行。
陕西恒瑞测控系统有限公司二线制超声波液位计用户手册说明书
二线制超声波液<物>位计用户手册陕西恒瑞测控系统有限公司声明版权声明©陕西恒瑞测控系统有限公司。
版权所有。
在未经陕西恒瑞测控系统有限公司（下称“恒瑞”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。
更新与修改●由于技术不断更新，恒瑞可能会对本产品功能不断更新，对于更新的产品及功能，恒瑞恕不另行通知。
●恒瑞保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。
请及时联系公司获取最新资料。
1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到±0.25%，能够抗各种干扰波。
本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。
仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
仪表的所有输入、输出线均具有防雷、防短路的保护功能。
2、技术指标测量范围：0～5M0～10M0～15M....盲区：0.45m～0.6m测距精度：±0.25-0.5%（标准条件）测距分辨率：1mm压力：常压仪表显示：自带LCD显示模拟输出：4～20mA供电电压：DC24V环境温度：－20℃～＋60℃防护等级：IP653.仪表外形尺寸4.仪表接线二线制电源+信号—5.安装参数含义如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
浙江昆仑仪器有限公司 液柱压力测试仪说明书
7L’apparecchio per lo studio della pressione sul fondo dei recipienti consente di eseguire la dimostrazione del pa-radosso idrostatico e la misurazione quantitativa della pressione sul fondo dei recipienti in base all’altezza della colonna del liquido.1. Norme di sicurezza•Utilizzare i recipienti di vetro con cautela.•Non sottoporre i recipienti di vetro a sollecitazioni meccaniche. Pericolo di rottura.•Utilizzare solo i liquidi di prova che non attaccano la membrana in gomma e gli anelli di tenuta. Si consi-glia l’utilizzo di acqua colorata.2. Descrizione, caratteristiche tecniche Il sistema dell’apparecchio per lo studio della pressione sul fondo dei recipienti è composto da una piastra di base in metallo a destra della quale è applicato un sup-porto per un raccordo in vetro acrilico 8 (con anelli di tenuta 7 e membrana in gomma 6 ) per il montaggio dei recipienti di vetro bm . Il liquido all’interno del reci-piente di vetro esercita una forza sulla membrana in gom-ma. La trasmissione della forza avviene tramite un pisto-ne 5 dalla membrana al braccio corto di una leva a due bracci3. Sulla scala regolabile in altezza 2 la forza viene visualizzata ingrandita. La forza che agisce sul brac-cio di leva corto può essere bilanciata mediante un peso a fessura 4 mobile posto sul braccio di leva lungo. Per1Indicatore di livello 2Scala3Leva a due bracci con scala 4Peso a fessura5Pistone per la trasmissionedella forza6Membrana in gomma 7Anelli di tenuta8Raccordo in vetro acrilico 9Viti di fissaggio per attacco bl Tubo di scarico sul latoposteriorebm Recipienti di vetro432156789bl bm3B SCIENTIFIC ® PHYSICSIstruzioni per l’uso06/18 ALFApparecchio per la pressione sul fondo 1002957... g o i n g o n e s t e p f u r t h ergli esperimenti sono disponibili quattro recipienti di ve-tro di forma diversa bm con superficie di base ed altezza identiche. Mediante l’indicatore di livello 1 è possibile segnare il livello di riempimento dei recipienti di vetro. Il tubo di scarico bl posto sul lato posteriore del raccordo in vetro acrilico consente il collegamento di un tubo fles-sibile per lo scarico del liquido.Altezza vasi:220 mm Diametro superficie di fondo:22 mmAltezza complessiva:350 mm Superficie piastra di base:260 mm x 100 mm Lunghezza braccio di leva:20 mm, 175 mm Tubo di scarico:8 mm ØMassa peso a fessura:20,4 gPeso:0,8 kg3. Utilizzo•Collocare l’apparecchio in posizione rialzata in modo da poter raccogliere il liquido nel tubo di scarico tra-mite un flessibile con l’ausilio di un becher.•Segnare lo stato di equilibrio della leva libera (senza peso a fessura) sulla scala mobile.•Inserire il recipiente di vetro in modo tale che il tubo di scarico sia chiuso.•Introdurre il liquido di prova nel recipiente di vetro e segnare il livello di riempimento con l’ausilio dell’in-dicatore.•Riportare la leva in equilibrio mediante il peso a fes-sura.•Per determinare la pressione sul fondo calcolare pri-ma la forza F1 esercitata dalla colonna del liquidosulla membrana in base alle lunghezze dei bracci dileva l1 e l2e alla forza F2esercitata dal peso a fessura.I FFI=2211•Il valore della pressione sul fondo si ottiene appli-cando la seguente formula:FPr=π12in cui r è il raggio della superficie di fondo del vasoefficace. (Determinare il diametro d = 2r mediante ilcalibro a corsoio.)•Sollevare il vaso in vetro in modo da poter raccogliereil liquido di prova in un becher tramite il tubo discarico.•Asciugare accuratamente l’apparecchio per evitarel’accumulo di sporco dovuto ai residui di liquido.3.1Sostituzione della membrana in gomma e delleguarnizioni•Per la sostituzione della membrana in gomma allen-tare le viti 9 ed estrarre il raccordo in vetro acrilico8 sollevandolo verso l’alto.•Svitare la parte inferiore, il supporto della membra-na, e rimuovere l’anello in plastica e la membranadifettosa.•Fissare la nuova membrana con l’anello in plastica.Prestare attenzione affinché la membrana sia legger-mente lasca. Un tensionamento eccessivo della mem-brana può alterare i risultati dell’esperimento.•Riavvitare a fondo il raccordo in vetro acrilico.Se il liquido fuoriesce dai recipienti in vetro applicati cor-rettamente, sostituire la guarnizione.• A tal scopo, estrarre il raccordo in vetro acrilico 8 esvitare la parte inferiore, il supporto della membra-na.•Afferrare i labbri delle guarnizioni ed estrarle.•Inserire saldamente gli anelli di tenuta nella scanala-tura.83B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germania • • Con riserva di modifiche tecniche。
液位控制器说明书
液位控制器说明书
液位报警控制器是一种监测液位并在液位到达一定高度或低度时发出警报的设备。
以下是液位报警控制器的使用说明：
1.确定液位报警器的安装位置，通常应该安装在容器的顶部或底部，以便能够准确感测液位变化。
2.连接电源：第一步需要为液位报警控制器连接电源。
根据设备的要求和安装位置，使用正确的电源线为设备供电。
3.连接传感器：将传感器连接到液位报警控制器。
传感器应该安装在容器的顶部或底部，根据设备的要求和安装要求完成连接。
4.设置警报值：根据需要设置液位报警器的警报值。
设置过程可能会因不同的设备而有所不同。
对于某些设备，用户可以使用按钮或旋钮来设置液位警报值。
5.测试设备：完成液位报警器的安装和设置后，请测试设备以确保其正常工作。
通常可以将容器注满水，并检查液位控制器是否发出警报。
6.日常维护：在使用过程中，需要对液位报警器进行定期维护。
通常可以使用软毛刷或擦布清洗传感器，以确保液位报警器的精度和可靠性。
