M32调音台基础培训
MIDAS--M32-调音台培训教程
MIDAS M32界面祥解
8、输入区域
输 入 通 道 电 平 显 示 SEL:通道选定 SOLO:监听 INPUTS:输入 AUX IN:辅助输入 MUTE:静音 输入通 道自定 义背景 标识
输 入 通 道
返回
MIDAS M32界面祥解
9、输出区域
BUS1-8:输出1-8 BUS9-16:输出9-16 MTX 1-6:矩阵输出1-6
48V:48伏幻想电源一般用于当前通道可供电的 电容话筒供电
FREQUENCY:高通滤波器旋钮,适应频率在 20-350HZ切除
HIGH PASS:高通滤波器开启或关闭，例高通 滤波器旋钮开至100HZ，打开此开关即100HZ 以下频率切除，此功能一般用于话筒低切，提 升人声清晰、明亮度
返回
MIDAS M32界面祥解
返回
声光控制室跳线盘详图（1）
1、跳线盘：从上往后排序（1） 此跳线盘布线如下：
A:无线手持9-12 无线领夹1-6 无线头戴1-6 S1-C 1-4（地插1话筒线输出1-4） S2-C 1-4（地插2话筒线输出1-4） B：调音台INPUT1-16（调音台至跳线盘输入1-16） 调音台OUT1-8（调音台至跳线盘输出1-8） 注：默认跳线盘A、B一对一互通。
返回
地插线路祥图（2）
2、SCB-1 SCB-3、6、7、8、9、10
返回
地插线路祥图（3）
3、SCB-11 SCB-2
返回
系统操作示例
1、无线话筒输出声音
本系统近可通过调音台本地输入、输出控制话筒、音源、SCB-1、SCB-2地插，远可通过 2台接口箱远程输入、输出控制舞台话筒、音源、SCB3-11地插。 切记一点，本调音台及搭配的接口箱共用调音台的32路输入、16路输出。即如果本地32路 输入占满则远程接口箱输入无法接入，输入、输出合理使用。 示例1：无线话筒输出声音 首先（SEL）选定当前话筒通道，查看发送区域（BUS1-16）按自己设定的输出通道， 有几就发送几路，第二步查看主输出设置，将此道话筒信号发送给主输出\MC，（注意声像 定位是否处于平衡状态，如未处平衡状态则将其设置成平衡）将输出推子推起，此通道话筒 即出声音。 以此类推，所有话筒、地插信号、音源信号均可输出声音。

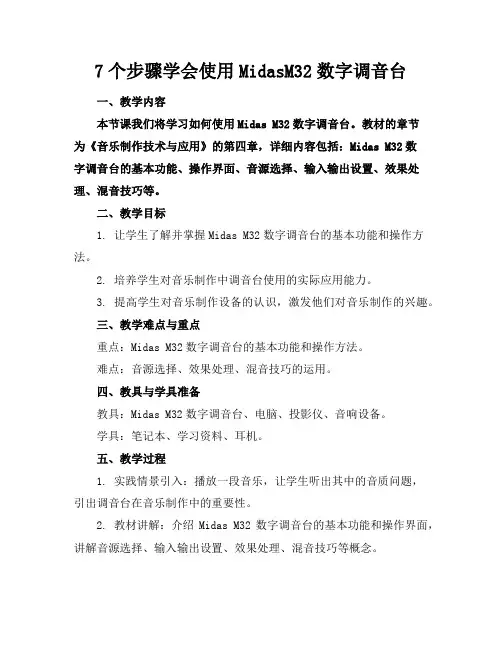

7个步骤学会使用MidasM32数字调音台
7个步骤学会使用MidasM32数字调音台一、教学内容本节课我们将学习如何使用Midas M32数字调音台。
教材的章节为《音乐制作技术与应用》的第四章，详细内容包括：Midas M32数字调音台的基本功能、操作界面、音源选择、输入输出设置、效果处理、混音技巧等。
二、教学目标1. 让学生了解并掌握Midas M32数字调音台的基本功能和操作方法。
2. 培养学生对音乐制作中调音台使用的实际应用能力。
3. 提高学生对音乐制作设备的认识，激发他们对音乐制作的兴趣。
三、教学难点与重点重点：Midas M32数字调音台的基本功能和操作方法。
难点：音源选择、效果处理、混音技巧的运用。
四、教具与学具准备教具：Midas M32数字调音台、电脑、投影仪、音响设备。
学具：笔记本、学习资料、耳机。
五、教学过程1. 实践情景引入：播放一段音乐，让学生听出其中的音质问题，引出调音台在音乐制作中的重要性。
2. 教材讲解：介绍Midas M32数字调音台的基本功能和操作界面，讲解音源选择、输入输出设置、效果处理、混音技巧等概念。
3. 操作演示：教师在调音台上进行实际操作，展示如何解决音乐中的音质问题，让学生直观地感受调音台的使用方法。
4. 随堂练习：学生分组，每组使用调音台进行实际操作，尝试解决给定音乐中的音质问题。
5. 例题讲解：分析典型案例，讲解调音台在音乐制作中的具体应用。
6. 互动提问：学生提问，教师解答，巩固所学知识。
7. 作业布置：布置课后练习，让学生进一步巩固所学内容。
六、板书设计板书内容包括：Midas M32数字调音台基本功能、操作界面、音源选择、输入输出设置、效果处理、混音技巧等关键知识点。
七、作业设计1. 课后练习：使用Midas M32数字调音台，对给定音乐进行音质调整，解决音质问题。
2. 答案：学生完成作业后，教师进行批改，给出正确答案及修改建议。
八、课后反思及拓展延伸2. 拓展延伸：引导学生深入了解音乐制作领域，探索调音台在其他音乐制作场景中的应用，激发学生的学习兴趣。
MIDASM32调音台培训教程
MIDASM32调音台培训教程MIDASM32调音台是一款非常受欢迎和广泛应用的调音台，它具有出色的音频音质、大量的处理能力和稳定的性能，是许多音频工程师和音乐制作人的首选。
本文将为您介绍MIDASM32调音台的基本使用方法和常用功能，帮助您快速上手操作。
一、硬件连接在使用MIDASM32之前，首先需要将其与其他设备进行连接。
M32提供了丰富的输入和输出接口，包括麦克风输入、线路输入、音频输出等。
您需要根据实际使用需求选择合适的接口进行连接。
1.麦克风输入连接：使用XLR接口连接麦克风，插入调音台的麦克风输入插孔。
2.线路输入连接：使用TRS接口连接其他音频设备，如乐器、混音器等，插入调音台的线路输入插孔。
3.音频输出连接：使用XLR接口连接音箱、功放等设备，插入调音台的音频输出插孔。
二、基本操作1.电源开关：在调音台的背面，有一个电源开关，将其打开即可启动调音台。
2.主音量控制：调音台的主音量控制位于左下角的位置，您可以根据需要调节主音量大小。
3.通道选择：调音台提供多个通道，您可以通过上方的通道选择按钮来选择要操作的通道。
4.通道输入控制：每个通道上方都有一组控制按钮，可以用来控制通道的音量、增益、高低音等。
5.通道输入选择：每个通道的输入选择按钮位于输入控制按钮的右侧，可以用来选择通道的输入源。
三、常用功能1.EQ调节：M32调音台提供了强大的EQ功能，可以对音频进行高低音的调节。
您可以在通道上方的EQ按钮下方选择不同的EQ模式，并在EQ控制区域进行参数调节。
2.压缩器设置：M32调音台的压缩器功能可以调节声音的动态范围，使音频更加平滑。
您可以通过在通道上方的COMP按钮下方选择不同的压缩器模式，并在压缩器控制区域进行参数调节。
3.效果器设置：M32调音台提供了丰富的效果器，包括混响、延迟、合唱等。
您可以通过在通道上方的FX按钮下方选择不同的效果器模式，并在效果器控制区域进行参数调节。
4.音频录制：M32调音台支持将音频录制到USB设备中。
MIDASM32调音台培训教程
MIDASM32调音台培训教程MIDASM32调音台是一种高性能的调音设备，音质优良、功能强大，被广泛运用于各类演出和摄影棚环境。
然而，对于许多音频工作者来说，MIDASM32调音台是一种较为高级的设备，需要一定的学习和实践经验才能掌握其操作技巧。
因此，在本文中，我们将为你介绍MIDASM32调音台的基础知识和操作方法，帮助你掌握这一先进的音频设备。
一、MIDASM32调音台的基本构造MIDASM32调音台包含了多个通道，每个通道都包括了麦克风输入、线路输入、EQ调节、效果器、发送器等多个部分。
与此同时，调音台上还配备了多个总线、插入口、输出口、数字接口等各种音频接口，为用户提供了广泛的连接选择。
二、MIDASM32调音台的操作方法1.基本连线首先，我们需要将输入音源连接到调音台的相关通道上。
对于麦克风输入，需要选择相应的通道，并将麦克风通过XLR接口连接到调音台上。
对于线路输入，则需要使用TRS接口，通过插入口连接到调音台上。
2.通道操作对于每个通道，我们可以通过MIDASM32调音台上的相关按钮进行独立的调节。
具体操作包括：①增益：调节输入音源的音量大小；②EQ：通过三段EQ调节，达到适合音频输出的高中低音效果；③发送器：将特定音频通道的信号发送到预设的总线或扬声器组中；④选择：允许我们从多个信号源中进行选择；⑤翻转：允许我们翻转声音通道的音量大小；⑥静音：允许我们将信号源进行静音或解除静音。
3.总线设置MIDASM32调音台可以为每个通道分配到不同的总线上，以便于用户在演出或录音时，将音源根据需要分别发送到不同的输出设备上。
4.效果器调节为了更好的音频效果，MIDASM32调音台中集成了多种效果器模块，比如压缩器、延迟器和混响器等。
通过调节这些效果器的参数，可以让输出的音频效果更加流畅、清晰。
5.录制设置如果需要将MIDASM32调音台中的音频信号进行录制，我们可以使用调音台上配备的数字接口。
MIDASM32调音台培训教程
在调音台内部，音频信号经过混合、均衡、压缩等处理，以 优化音质和效果。
输出信号
处理后的音频信号通过输出通道发送至扬声器或录音设备， 供用户聆听或录制。
02
MIDASM32调音台操作界 面
界面布局与元素
主界面
包含输入通道、输出通道、辅助功能等区域，布局清晰，易于操作。
通道条
每个输入/输出通道对应一个通道条，显示音量、平衡、效果等参数。
03
程控制调音台，实
现自动化操作。
信号路由功能
灵活配置信号路由 ，实现复杂的音频
处理需求。
03
音频处理与效果应用
均衡器调整技巧
了解均衡器的基本原理
均衡器通过调整音频信号中不同 频率成分的幅度，从而改变声音
的音色和质感。
掌握频率响应曲线
熟悉不同声音源（如人声、乐器 等）的频率响应曲线，以便进行
有针对性的调整。
。
02
学员认为课程内容丰富 ，理论与实践相结合， 对于提高自己的音频处 理能力有很大帮助。
03
学员建议可以增加更多 实例分析和操作练习， 以加深对知识点的理解
和记忆。
行业发展趋势展望
01
随着数字技术的不断发展，数字调音台将逐渐 取代模拟调音台成为主流。
02
网络化、智能化是未来调音台发展的重要方向 ，可以实现远程控制和自动化管理。
调音台功能
调音台具有多种功能，包括音频 信号的输入、输出、混合、均衡 、压缩、效果处理等。
MIDASM32调音台特点
高品质音频处理
MIDASM32调音台采用先进的音频 处理技术，确保音频信号的高品质和 准确性。
灵活的控制功能
MIDASM32调音台支持多种输出选 项，包括主输出、辅助输出和监听输 出等，满足不同的应用需求。
MIDASM32数字调音台基础培训(2024)
8
在会议场所中，对发言 、演讲等声音进行混合
和扩声控制
CHAPTER 02
MIDASM32数字调音台基 本操作
2024/1/24
9
设备连接与启动
01
02
03
04
连接电源
确保调音台正确接入电源，并 打开电源开关。
连接输入设备
将音频输入设备（如话筒、乐 器等）连接到调音台的相应输
入接口。
连接输出设备
2024/1/24
21
内置效果器类型及功能介绍
压缩器（Compressor） ：用于控制音频信号的动 态范围，使声音更加平稳 ，减少失真。
噪声门（Noise Gate） ：用于消除背景噪音，提 高信噪比。
2024/1/24
均衡器（Equalizer）： 用于调整音频信号的频率 响应，改善音质。
延迟器（Delay）：产生 回声效果，增强声音的层 次感和立体感。
23
设置延迟时间（Delay Time）、反馈量（ Feedback）和干湿比（ Dry/Wet），以产生回 声效果。
效果处理在演出中的应用实例
压缩器应用
在演唱或乐器表演中，使用压缩器控 制动态范围，使声音更加平稳、清晰 。
延迟器应用
在演唱或乐器表演中，使用延迟器产 生回声效果，增强声音的层次感和立 体感。
MIDASM32数字调音 台基础培训
2024/1/24
1
目录
2024/1/24
• 数字调音台概述 • MIDASM32数字调音台基本操作 • 输入通道设置与调整 • 输出通道设置与调整 • 效果处理与应用 • MIDASM32数字调音台高级功能介绍
2
CHAPTER 01
MIDAS--M32-调音台培训教程
MIDAS--M32-调音台培训教程MIDAS-M32是一款音频调音台，它采用了先进的数字信号处理技术，具有高精度、高保真度和高可靠性等特点。
为了更好地掌握这款调音台的使用，需要进行专门的培训教程，以下是MIDAS-M32调音台培训教程的详细介绍。
一、硬件介绍MIDAS-M32调音台的硬件配置比较复杂，包括大量的输入输出通道、控制面板、屏幕显示、数据接口等。
针对MIDAS-M32的培训教程，首先需要介绍硬件的各部分功能和操作方法，让学员们对调音台的整体结构和大概的使用方法有一个初步的了解。
二、软件介绍MIDAS-M32调音台的软件操作分为两部分，那就是主控软件和触摸屏软件。
主控软件主要负责音频信号的处理，包括输入通道的选择、音频效果器的设置、混音参数的调整等。
触摸屏软件则是提供细节的操作，例如预设存取、视觉临场混音等。
在培训教程中，需要详细介绍两部分软件的功能和使用方法，以便让学员们能够熟练掌握调音台的软件操作。
三、音频传送及设置MIDAS-M32调音台支持多个音频接口，包括XLR、TRS、RCA、AES50等，学员需要了解各个接口的特点和用途，并掌握如何选择和设置它们。
另外，还需要介绍MIDAS-M32调音台的信号处理过程，例如平衡和不平衡信号的区别、增益和衰减的调整等要点，帮助学员们更好地理解和调试音频信号。
四、视觉混音与预设视觉混音是调音台中一个非常重要的功能，它能够将不同的音频信号合并在一起，呈现出更加立体和逼真的音效。
在视觉混音的过程中，需要掌握音量平衡和音频效果器的调整，以创造出最富有创意的音效。
预设则是用于保存和查找调音台的设置，让学员们能够快速回到之前设置的效果，避免重复调试。
五、故障排除在调音台的应用过程中，难免会出现一些故障或者错误的情况，例如信号丢失、杂音等等。
针对这些问题，需要针对性地进行故障排查，并及时处理和解决，不影响音频传输的正常进行。
总结来说，针对MIDAS-M32调音台的培训教程是一项系统的学习过程，需要全面了解硬件和软件的功能和操作方法，并通过实践来不断提升自己的水平。
MIDASM32调音台培训教程
MIDASM32调音台培训教程第一部分：MIDASM32调音台的基本功能1.输入通道控制：MIDASM32调音台提供了多个输入通道，可以连接各种音频设备，如麦克风、乐器等。
在输入通道控制界面上，可以调节音量、增益、音色等参数，以及启用不同的效果器。
2.输出总线控制：MIDASM32调音台支持多个输出总线，可以通过输出总线将不同的通道混音并输出到不同的音箱系统。
在输出总线控制界面上，可以设置输出音量、均衡器、混响等效果。
3.节点控制：MIDASM32调音台支持节点建模功能，通过在输入通道和输出总线之间添加节点，可以实现更复杂的信号处理。
节点可以包括各种效果器、动态处理器等。
第二部分：MIDASM32调音台的操作方法1.打开和关闭MIDASM32调音台：按下电源按钮，MIDASM32调音台将启动。
长按电源按钮，MIDASM32调音台将关闭。
2.连接输入设备：将麦克风、乐器等设备的输出插入到MIDASM32调音台的输入插口上。
确保插入正确的输入插口。
3.调整输入通道参数：进入输入通道控制界面，通过旋钮和菜单界面设置相关参数，如音量、增益、音色等。
4.设置输出总线参数：进入输出总线控制界面，通过旋钮和菜单界面设置相关参数，如输出音量、均衡器、混响等。
5.使用节点建模功能：在输入通道和输出总线之间添加节点，并设置节点的参数，以实现更复杂的信号处理。
可以使用各种效果器、动态处理器等来丰富音乐表现。
第三部分：MIDASM32调音台的培训教程1.基本操作教程：首先介绍MIDASM32调音台的基本操作方法，如打开和关闭设备、连接输入设备、调整音量和增益等。
通过实际操作演示，帮助学员熟悉设备的使用。
2.音频处理教程：介绍不同的音频处理方法，如均衡器的调节、混响的应用等。
通过实际案例演示，帮助学员了解不同音效的调整和应用。
3.节点建模教程：详细介绍节点建模功能的使用方法，包括节点的添加和删除、参数的调节等。
通过实际操作演示，帮助学员掌握节点建模的技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MAIN BUS
11
二、基础
RECORDER
可连接U盘进行系统升级，SHOW文件的导入导 出，同时也支持现场录音。
B接口 可与U盘连接，然后进行系统升级或USB录制。 2.ACCESS 当ACCESS亮着的时候，表示U盘已经识别到， 且进行读取文件。 3.VIEW 点亮VIEW键，可在主显示屏上查看及调节更多 的相关参数
3
MIDAS M32的特点
32通道全处理，8通道辅助输入，8通道效果返回 25条混音母线（16条AUX/GROUP编组，6个MATRIX以及L、C、R） 8个立体声效果器 最多达16个图示均衡 可拓展数字音频网络至96×96 1个AES/EBU立体声输出 6个AUX out(TRS/RCA） 36个用户自定直观的操作界面
通道编辑
母线发送
主控显示屏 监听及对讲
场景
输入部分
输出部分
用户自定义 及
静音编组
5
二、基础 直观的操作界面
1.GAIN CONTROL
增益调节旋钮
2.LED Display
信号电平指示灯
3.FREQUENCY
低切频点设定
4.48 V
48V幻象电平启动开关 5.Ǿ相位 通道极性开关
1
一、MIDAS M32简介
2014年2月MIDAS在NAMM SHOW高调地展出了M32数字调音台系统
2
MIDAS M32的特点 强大的信号处理能力 40路输入通道，32路MIDAS经典话放，25条混音母线 高效的音频性能 48kHz采样率，192kHz ADC和DAC转换器，114dB的动态范围 强大的功能 支持DAW路由控制，内置USB声卡支持32轨录制，支持个人监听系统，RTA 直观的操作界面 路由初始化，即插即用，布局明确，易于上手
BUS SENDS
10
二、基础
1.M/C LEVEL 当MAIN BUS的输出模式为LR+MONO的时候， M/C LEVEL旋钮作为单声道MONO输出的分 量旋钮；当MAIN BUS 的输出模式为LR+C 的时候，M/C LEVEL旋钮作为中央声道C与 左右声道LR的信号电平的分配量旋钮。 2.PAN/BAL 左右声道的声像旋钮 3.MONO/CENTRE 单声道MONO或中央声道的启动开关 4.MAIN STEREO 立体声主输出的启动开关 5.VIEW 点亮VIEW键，可在主显示屏上查看及调节 更多的相关参数
RECORDER
12
二、基础
1.DISPLAY SCREEN 主显示屏窗口，可显示控台上的所有功能 区域。 2.MAIN / SOLO METER 主输出及独奏的信号电平指示灯 3.主显示屏的界面切换键 HOME HOME界面里可以显示选择通道的全部信 息，包括控制界面上没有的细节参数调整。
HOME界面包括有以下这些内容 home：选择通道的基本概况 config：可对通道进行配线路由，并可设 置插入点以及其他的设置 gate：对选择通道的门限功能进行控制， 并提供控台物理界面没有的细节功能调节 dyn：对选择通道的动态处理功能进行控 制，并提供控台物理界面没有的细节功能 调节 eq：对选择通道的参量均衡进行控制，并 提供控台物理界面没有的细节功能调节 sends：对选择通道的母线发送进行控制， 比如说母线发送的电平灯，静音状态等 main：对选择通道的输出进行控制
EQUALISER
5.EQ
均衡器开关选择
6.VIEW
点亮VIEW键，可在主显示屏上查看及调节更
多的相关参数
7.HIGH/LOWN
4段参量均衡可调，包括高频、中高频、中低 频及低频
9
二、基础 直观的操作界面
1.发送量旋扭 发送量的调节旋钮，根据当前所在页面， 控制相应的母线发送量 2.BUS 1-4/5-8、9-12/13-16 母线1-4通道/5-8/9-12/13-16的页面切换 3.VIEW 点亮VIEW键，可在主显示屏上查看及调节 更多的相关参数
14
二、基础
3.主显示屏的界面切换键
METER METER界面主要应用于所有通道的电平灯 进行监控，另外配合显示屏下方的6个旋 钮可以进行控制。 METER界面上包含有channel，mix bus， aux/fx，in/out以及rta（实时频谱分析仪）。
MAIN DISPLAY
15
二、基础
ROUTING ROUTING路由部分，在这里可以自由分配 通道与接口间的路由，也可以分配AES50 及USB声卡上的信号等 路由界面包括有以下几个部分： home：可分配物理接口与32个输入通道条 以及辅助输入（aux in）的路由 out 1-16：可分配内部信号路径与调音台 背面板的16个卡农输出的路由 aux out：可分配内部信号路径与调音台背 面板的6个TRS/RCA输出的路由 p16 out：可分配内部信号路径与Ultranet 传输的16个输出的路由 card out：可分配内部信号路径与拓展卡的 32个输出的路由 aes50-a：可分配内部信号路径与背面板 AES50-A的48个输出的路由 aes50-b：可分配内部信号路径与背面板 AES50-B的48个输出的路由 xlr：可分配背面板的物理卡农接口的路由， 4个为一组路由，可从本地输入、AES信号、 拓展卡等取信号
GATE
7
二、基础
1.THRESHOLD 压限器阀值设定 2.METER 信号平指示灯 3.GATE 压缩器启动开关 4.VIEW 点亮VIEW键，可在主显示屏上查看及调节 更多的相关参数
DYNAMIC
8
二、基础
1.模式类型 包括有HCUT高切，HSHV高频整体提升或整 体衰减（仅应用于HIGH2），VEQ传统的均 衡，PEQ参量均衡，LSHV低频整体提升或 整体衰减（仅应用于LOW2） 2.WIDTH 带宽设定旋钮 3.FREQUENCY 频率设定旋钮 4.GAIN 衰减量大小调节
CONFIG/PREAMP
6.LOW CUT
低切启动开关
7.VIEW
点亮VIEW键，可在主显示屏上查看及调节
更多的相关参数
6
二、基础
1.THRESHOLD 噪声门阀值设定 2.METER 信号电平指示灯 3.GATE 噪声门启动开关 4.VIEW 点亮VIEW键，可在主显示屏上查看及调节 更多的相关参数
MAIN DISPLAY
13
二、基础
3.主显示屏的界面切换键
METER METER界面主要应用于所有通道的电平灯 进行监控，另外配合显示屏下方的6个旋 钮可以进行控制。 METER界面上包含有channel，mix bus， aux/fx，in/out以及rta（实时频谱分析仪）。
MAIN DISPLAY
