第七章纹织设计项目3—重经纹织物设计知识讲解

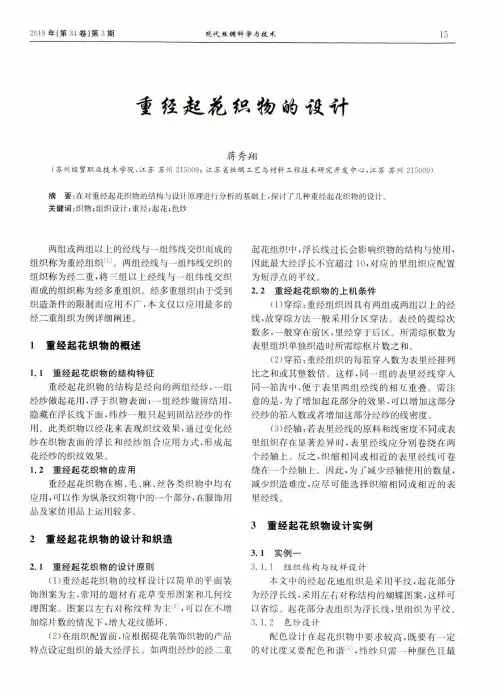

重经起花织物的设计
2019年（第34卷）第3期现代丝绸科学与技术15重蛊起施怨物的设计蒋秀翔（苏州经贸职业技术学院，江苏苏州215009；江苏省丝绸工艺与材料工程技术研究开发中心，江苏苏州215009）摘要:在对重经起花织物的结构与设计原理进行分析的基础上,探讨了几种重经起花织物的设计。
关键词:织物;组织设计;重经;起花;色纱两组或两组以上的经线与一组纬线交织而成的组织称为重经组织⑴。
两组经线与一组纬线交织的组织称为经二重，将三组以上经线与一组纬线交织而成的组织称为经多重组织。
经多重组织由于受到织造条件的限制而应用不广，本文仅以应用最多的经二重组织为例详细阐述。
1重经起花织物的概述1.1重经起花织物的结构特征重经起花织物的结构是经向的两组经纱，一组经纱做起花用，浮于织物表面;一组经纱做固结用，隐藏在浮长线下面，纬纱一般只起到固结经纱的作用。
此类织物以经花来表现织纹效果.通过变化经纱在织物表面的浮长和经纱组合应用方式，形成起花经纱的织纹效果。
1.2重经起花织物的应用重经起花织物在棉、毛、麻、丝各类织物中均有应用,可以作为纵条纹织物中的一个部分，在服饰用品及家纺用品上运用较多。
2重经起花织物的设计和织造2.1重经起花织物的设计原则（1）重经起花织物的纹样设计以简单的平面装饰图案为主，常用的题材有花草变形图案和几何纹理图案。
图案以左右对称纹样为主⑵，可以在不增加综片数的情况下.增大花纹循环。
（2）在组织配置前，应根据提花装饰织物的产品特点设定组织的最大经浮长。
如两组经纱的经二重起花组织中，浮长线过长会影响织物的结构与使用，因此最大经浮长不宜超过10,对应的里组织应配置为短浮点的平纹。
2.2重经起花织物的上机条件（1）穿综:重经组织因具有两组或两组以上的经线，故穿综方法一般采用分区穿法。
表经的提综次数多,一般穿在前区，里经穿于后区。
所需综框数为表里组织单独织造时所需综框片数之和。
（2）穿箝:重经组织的每箝穿入数为表里经排列比之和或其整数倍。
纹织设计项目3—重经纹织物设计
第七章纹织设计项目3—重经纹织物设计项目介绍：重经纹织物由两组及以上的经纱与一组纬纱交织而成，织物以经花来表现织纹效果，通过变化经纱的方式使织物表面的色彩和层次发生变化，广泛用在具有双面装饰效果的织物中。
本项目以传统的丝绸产品——采芝绫的设计为驱动，并通过经二重提花窗帘织物的设计，使学生能够认识重经纹织物特点和设计特点，熟悉重经纹织物的设计过程，并能够进行重经纹织物的纹样设计、组织设计、意匠设计和装造工艺设计。
项目任务：完成重经纹织物的设计。
知识目标：熟练掌握重经纹织物生产特点和设计过程。
能力目标：能够把所所学的有关纹织的知识运用到重经纹织物的设计中，会对各种重经纹织物进行分析与设计。
素质目标：模仿和创新。
一、项目实施流程1、品种规格设计：通过市场调研和重经纹织物的布样分析，形成产品规格表。
2、纹样设计：形成纹样设计任务，确定纹样的大小、全幅花数和纹样的结构。
3、组织设计：根据纹样的要求设计织物的花组织（包括次花组织）和地组织。
4、装造工艺设计，形成装造工艺单，并对装造工艺进行计算。
5、意匠设计：形成意匠图和纹板文件。
二、项目实施的知识要点1、重经纹织物的特点重经纹织物是经向由两组及以上的经纱与一组纬纱交织而成，织物以经花来表现织纹效果，纬纱只起到固结经纱的作用。
通过变化经纱在织物的浮长和经纱组合应用方式，形成各种经纱混色的织纹效果。
常用的设计方式是用两组经、三组经来构成经二重、经三重的组织结构，由于新型生产设备对生产过程中经纱张力的均匀度要求较高，所以高档提花装饰织物中的重经结构产品又以经二重结构为主，这种结构有利于开发具有双面装饰效果的装饰织物产品。
重经纹织物的纬密一般比经密要小，因此生产效率比重纬纹织物要高。
但重经纹织物改换花色品种首先要更换经轴、装造，成本较大，所以它不像重纬纹织物那样品种繁多、花色变换迅速。
2、重经纹织物的设计要点重经纹织物的纹样设计以简单的平面装饰图案为主，常用的题材有花草变形图案和几何纹理图案。
重纬纹织物设计
织锦缎的花部由纬纱呈现，有背衬组织，所以对纹样的局 限性较小，能表现各种精细的纹样，包边、枯笔、泥地、 影光和渲染的表现手法都可以应用。不要求纹样均匀分布， 但要接好回头。 纹样用色可达 4 色，其中1色为地色，即经纱色，其他三 色是纬纱的颜色，这4个色是相互独立的色。为了丰富织物 的层次，可增加一些色彩，方法一是用彩抛，但有位置要 求：方法二是用组织变化产生暗花，但这些暗花的颜色是 由经纱和其中一把纬纱交织而成，它们居于同一个色系。
组合地上纹由两组纬纱构成地部表组织，各组纬纱接结于 背面。以纬二重组织为例，织地部时，甲、乙两纬共同与 经纱交织成一种组织，构成单层地组织；在花部，甲纬显 花时，乙纬与经纱交织背衬在甲纬下，乙纬显花时，甲纬 与经纱交织背衬在乙纬下，如图。这种结构使织物花部质 地较厚实，地部质地较薄软。
共口地上纹由几组纬纱共织于一个梭口。以纬二重组织为 例，在织物地部，甲、乙两纬织入同一梭口：组成单层组 织；在花部，当甲纬起花时，乙纬仍与经纱交织背衬在甲 纬下，当乙纬起花时，甲纬仍与经纱交织背衬在乙纬下， 如图，这种结构的织物手感较硬迢．质地结实。
重纬纹织物设计
一组经纱和两组或两组以上的纬纱交织，称重纬纹织物。其中的两组 或多组纬纱是指一部分纬纱按一种规律与经纱交织，另一部分纬纱按 其他一种规律与经纱交织，有几种不同交织规律的纬纱就称几重纬， 常见的是纬二重、纬三重，如图是纬二重组织，彩色像景织物中纬纱 多达十几重，纬纱组数越多，织物越厚，色彩就越丰宣。纹织物中重 纬纹织物是一个大类，品种和花色变化多，表现力也非常强。
换梭是指其中一组或两组纬纱在织造中更换颜色，并不增 加纬纱组数就能增加色彩数。如图，菊花部分三把纬纱为 白色、黑色、红色，织梅花时，红色纬换成了绿色纬，从 织物反面可以清晰看到。
纹织工艺与设计 纹样与纹样设计
二、织物品质与纹样的关系
一般高档织物的品质，取决于织物的
①原材料②加工工艺③后整理手段 1、高档织物： 纹样绘制：须显示较高贵的气质，绘画精细，色
彩配置调和、高雅，一般不采用强烈对比的配置 法。 纹样题材：以较名贵的花卉为主，玫瑰、牡丹、 梅花等； 抽象的几何图形题材； 民族传统图案等。
纹织工艺与设计 纹 样与纹样设计
任务：设计符合要求的纹样，并配置生产 所需要的工艺参数。
知识目标：纹样特点、布局、形式，纹样 设计的要求。
能力目标：能够绘制符合要求的纹样，能 够通过配置织物组织及其它工艺参数来体现 纹样。
素质目标：创新意识。
第一节 纹样与纹样设计
一、纹样设计概述
（一）纹样的基本概念 纹样是纹织物所要织造的花纹图案的统称，工厂中通常
2、中低档织物
纹样：要按不同地区的不同需要和不同用途考虑； 题材：应用较广，花型与表现上，仿真丝衣着用。 应紧跟流行花式，一般以中小花纹的大路货为主。 色彩配置：多样，可有单色、双色、三色、对比 及调和等多种配置。
三、纹样与织物组织的关系（重点）
织物组织是形成纹织物的基础，组织点是纹织物中 表现纹样图案的最小单元。
四方连续纹样
1、平接
平接也叫接版、平排。在平接图案中，单元纹样 上下左右相接，纹样沿水平与垂直方向反复延伸。
2、跳接
跳接：也叫斜接、斜排，常用的有1/2跳接、1/3 跳接。
水平跳接的结果是，单元纹样垂直方向延伸不变， 左右方向延伸呈斜伸状态。
本课重点
1、纹样定义：纹织物所要织造的花纹图案的统称。 2、纹样的宽度与长度：
织物结构与设计知识点
织物结构与设计知识点导言：织物结构与设计是纺织品行业中的重要领域，它涉及到织物的材料选择、纹理构造、花纹设计等方面。
本文将介绍一些与织物结构和设计相关的基本知识点，包括材料选择、纺织工艺、织物纹理、花纹设计和色彩运用等。
一、材料选择1. 纤维类别在织物的材料选择中，常见的纤维类别包括天然纤维和化学纤维。
天然纤维包括棉花、丝绸、麻等，而化学纤维则有涤纶、腈纶、锦纶等。
2. 纤维特性不同纤维具有不同特性，比如棉花柔软透气、涤纶具有弹性和耐磨等。
在织物设计过程中，需要根据产品的用途和需求来选择合适的纤维材料。
二、纺织工艺1. 纺纱工艺纱线的质量和纺纱工艺密切相关。
常见的纺纱工艺有环锭纺、气流纺、杯机纺等，不同的工艺会影响纱线的强度、光泽和柔软度等特性。
2. 织造工艺织造工艺决定了织物的密度、手感和外观等。
常见的织造工艺包括经编、纬编、梭织和针织等。
织物的纹理效果和强度都会受到织造工艺的影响。
3. 平整整理工艺平整整理工艺对织物的外观和尺寸稳定性至关重要。
工艺包括热定型、定型、压光等，能够使织物具有良好的垂坠感和平整度。
三、织物纹理1. 织物纹理分类织物的纹理根据纱线的组织方式可分为平纹、斜纹和提花等。
平纹纹理简洁，斜纹纹理具有视觉上的拉伸效果，而提花纹理则能够呈现出花样和图案。
2. 纹理效果与面料选择不同的纹理效果适用于不同类型的面料，如棉布适合平纹纹理，丝绸适合斜纹纹理等。
设计师需要根据产品的需求和风格选择合适的纹理效果。
四、花纹设计1. 花纹设计要素花纹设计涉及到形状、线条、色彩和比例等要素。
这些要素的组合可以创造出丰富多样的花纹效果，如条纹、格子、花朵等。
2. 花纹设计的表达形式花纹设计可以通过手绘、数码绘制和刺绣等方式来表达。
设计师需要通过不同的方式进行尝试和创新，以满足消费者对于个性化和时尚的需求。
五、色彩运用1. 色彩的表达特性色彩对于织物设计来说非常重要，它可以给产品带来不同的氛围和情感。
纹织物设计
纹织物类别介绍
按原料分类：纹织物可以分为丝、棉、毛等 丝织物又分为：桑蚕丝、绢丝、柞蚕丝、粘 胶丝、合成纤维长丝、金银丝等纹织物或者 交织纹织物，产品有花软缎、织锦缎等。以 棉纤维或棉型混纺纱为主要原料的纹织物有： 床单、线毯、毛巾等。以毛纤维或者毛型化纤 为主的织物有：提花毛毯、地毯等。
• 纹织物按照组织结构分：
有方向性图案整体装造
• 生产实践中，有些品种需要采用反织，有 些产品按生产习惯，经纱按照从右向左顺 序排列，或要求左右手织机的纹板编号都 在机前方位；有些生产厂的左右手采用同 方向的纹板编排顺序，以达到同一品种左 右手纹板通用的目的，有些厂做右手车采 用不同的纹板编排顺序等。所以，提花机 构编号和排列顺序有多种形式，不管采用 哪一种，必须使生产操作方便、通丝交叉 少，织出的花纹图案方向正确。
解：1：1时，采用双造
初算1造纹针数=一花经丝数/造数=内经丝数/（花数 ×造数）=144*80/（8*2）=720针 修正为16倍数，为720针，总针数=720*2=1440针
• 2：1时，采用大小造。 大造纹针数=大造内经丝数/（花数×把吊数） =144*80*2/3/(8*1)=960针 小造=960/2=480针。修正为组织循环数的倍 数。
• 双造：用于重经、双层、多层织物，几组 经丝必须由不同的纹针管理。在纹针和目 板的纵向分成相应区域称为分造。当甲乙 两组经丝的比例为1：1时，目板前后分成 两个相等的区域，称双造。双造一般为单 把吊，用于经密小、花纹循环小的纹织物。 • 大小造：甲乙两组经丝的排列比不等时， 纹针和目板纵向也要分成两个对应比例的 区域，此时两造纹针数不等，称大小造。 大造在前，单双把吊均可；小造在后，一 般为单把吊。
竖针顺序
• 竖针与横针相对应，受到第一横针作用的 竖针为第一竖针，受第二横针控制的为第 二竖针。以此类推。 • 当右手车左花筒时，竖针排列从左向右， 从机前向机后。 • 当左手车右花筒时，竖针排列从右向左， 从机后向机前
第七章丝织物设计课件(共94张PPT)《纺织品设计》
• 7、尼丝纺
•
尼丝纺属于合纤绸类产品。经纬一般采用77dtex的锦
纶丝以平纹组织织造。经热处理后面料质地平挺、光滑，
坚牢、耐磨，不缩水，易洗涤。除在服装上经常作里料使
用外，还可制作包袋、晴雨伞等。
• （二）绉类
•
绉类织物是采用平纹组织、绉组织或其他组织，运用
加捻等各种工艺条件（如经纬加强捻或经不加捻而纬加强
• 2、杭纺
•
杭纺又名素大绸，由于它主要以杭州为产地，所以称之
为杭纺。经、纬纱均采用55.0／77.0dtex×3的桑蚕丝作原料，
平纹组织，属于生织绸。因所用丝线粗，因此杭纺是纺类产
品中最重的一种。杭纺绸面光洁平整，质地紧密厚实，坚牢
耐穿。大多为匹染，色彩较为单调，一般有本白、藏青和灰
色。
• 3、洋纺 • 洋纺是一种真丝面料的名称，风格介于雪纺和缎之间，雪
平纹组织。面料外观平整，质地坚牢，绸身粘柔垂重。但因 绢丝纺所用的原料是天然丝短纤维的纱线，所以它的绸面不 如以天然长丝为原料的电力纺光滑，细看之下其表面有一层 细小的绒毛，手感比电力纺等纺类产品更丰满。
• 5、富春纺
•
富春纺属于粘纤绸类。经线采用133.3dtex的无光或
有光粘纤丝，纬线采用55.6tex的粘胶纤维，以平纹组织
织造而成。由于纬线较粗，所以它的外观呈现出横向的细
条纹。其面料色泽鲜艳，手感柔软，穿着舒适、滑爽。缺
点是易皱，湿强度低。但因其价格比真丝便宜很多，所以
不失为价廉物美的夏季面料。
• 6、无光纺
• 无光纺也属于粘纤丝绸类产品。经纬均采用 133．3dtex的无光粘纤丝，平纹组织。其绸面平挺、洁白， 手感柔软、爽滑而不沾体肤。有光纺除将原料换成 133.3dtex的有光粘纤丝外，其组织结构均与无光纺相同。
重纬纹织物设计与装造要点
重纬纹织物1. 重纬纹织物定义重纬纹织物是纹织物中的一个大类，它采用二组或二组以上的纬线与一组经线重叠交织，可使织物表面呈现出多种层次和色彩的花纹。
重纬纹织物的品种和花色变化在纹织物中是最丰富的，它往往运用纬线原料和色彩的不同来表现优美的花纹，织物中纬线组数越多，组织层次和色彩的变化就越丰富。
此外，纬线的重叠结构，使织物的厚度增加，花纹部分有了背衬的纬线，能增加花纹牢度和立体感，在提花织物中这种组织特点得到广泛的应用。
2. 重纬纹织物分类（1）按纬线组数分纬二重纹织物、纬三重纹织物、纬多重纹织物（2）按纬线织入方式分1）常抛织物各组纬线轮流按比例的投入，称为常抛织物。
常抛织物当一组纬在正面起花时，不起花的纬线在背面与经线做有规律的接结。
2）抛梭纹织物用一组彩纬专在该色花纹部分织入，不起花部分沉在背部，称为抛梭纹织物。
抛梭纹织物乂分为抛道纹织物和抛梭修背织物。
抛道纹织物是指投入的某彩纬不起花部分沉在背面与经线作稀疏的接结，不构成长浮线，过了这段花纹区，此彩纬不再投入。
彩纬的投入没有一定规律，投入的色纬、完全根据花纹需要而定。
抛梭背修织物同上面一样投入的彩纬根据花纹而定，所不同的是彩纬织入后，不起花部分沉在背面并不和内幅经线接结（需和边经交织），形成的浮长线下机后沿花纹边缘修剪掉。
为了使起花得彩纬在修剪后不至脱落，在花纹的边缘应有平纹包边。
3）挖梭纹织物挖梭纹织物是用特制的小梭子装上彩色纬丝，在全副每一朵起花部位往复交织，它可在同一纬中的不同区域投入不同的彩纬，从而在同一横向织出不同色彩的花纹，这种织花的四周光洁，没有彩纬断头。
这类挖梭工艺在我国流传了约两千多年。
3. 重纬纹织物的组织特点多组纬线在与同一组经线交织时，相邻的纬线有规律的发生重叠，以致从正面只能看到表层的纬线，这是重纬组织的特点。
在纹织物里充分利用这一特点，以展现各色纬花为主，使重纬纹织物富丽多彩、色彩斑斓。
在多组纬纱重叠时，若要使色泽纯净，表组织往往采用缎纹或绒花。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章纹织设计项目3—重经纹织物设计第七章纹织设计项目3—重经纹织物设计项目介绍：重经纹织物由两组及以上的经纱与一组纬纱交织而成，织物以经花来表现织纹效果，通过变化经纱的方式使织物表面的色彩和层次发生变化，广泛用在具有双面装饰效果的织物中。
本项目以传统的丝绸产品一一芝绫的设计为驱动，并通过经二重提花窗帘织物的设计，使学生能够认识重经纹织物特点和设计特点，熟悉重经纹织物的设计过程，并能够进行重经纹织物的纹样设计、组织设计、意匠设计和装造工艺设计。
一、项目实施流程1、品种规格设计：通过市场调研和重经纹织物的布样分析，形成产品规格表。
2、纹样设计：形成纹样设计任务，确定纹样的大小、全幅花数和纹样的结构。
3、组织设计：根据纹样的要求设计织物的花组织（包括次花组织）和地组织。
4、装造工艺设计，形成装造工艺单，并对装造工艺进行计算。
5、意匠设计：形成意匠图和纹板文件。
二、项目实施的知识要点1、重经纹织物的特点重经纹织物是经向由两组及以上的经纱与一组纬纱交织而成，织物以经花来表现织纹效果，纬纱只起到固结经纱的作用。
通过变化经纱在织物的浮长和经纱组合应用方式，形成各种经纱混色的织纹效果。
常用的设计方式是用两组经、三组经来构成经二重、经三重的组织结构，由于新型生产设备对生产过程中经纱张力的均匀度要求较高，所以高档提花装饰织物中的重经结构产品又以经二重结构为主，这种结构有利于开发具有双面装饰效果的装饰织物产品。
重经纹织物的纬密一般比经密要小，因此生产效率比重纬纹织物要高。
但重经纹织物改换花色品种首先要更换经轴、装造，成本较大，所以它不像重纬纹织物那样品种繁多、花色变换迅速。
2、重经纹织物的设计要点重经纹织物的纹样设计以简单的平面装饰图案为主，常用的题材有花草变形图案和几何纹理图案。
在用色上，以各组经色的混合色为基准，纬纱色可以先不考虑，配合组织结构的变化，确定所需使用的套色数，如经二重提花装饰绸，基准色为经三色、（甲经色、乙经色、甲乙经混合色），若所配的基本组织是三种，则所需的套色数为9色，也就是该品种的纹样设计要用九套色来设计。
在纹样的排列布局上以清地、混满地花样为主，纹样效果较单一，色彩偏重和谐的搭配。
重经纹织物的的组织设计表现为地、花组织合一，地组织、花组织以各种形式的经面组织进行配置，少用纬面组织。
经组数越多，组织变化数越多，织物表面的织纹效果也更丰富。
另外，在组织配置前，应根据提花装饰织物的产品特点设定组织的最大经浮长。
如两组经纱二重组织结构的双面提花装饰织物设计，根据产品特点，设定最大经浮长为8枚组织，当织物表组织是8枚经面组织时，对应的里组织应配置为8枚纬面组织，表里组织符合重经组织的配合要求。
3、重经纹织物装造与意匠特点重经纹织物有两组或两组以上的经纱重叠在织物内，它们的组织和原料性质不同，因此在传统装造时，常采用前后分区（造）装造。
重经纹织物的前后分区形式，与纹、地经纱的排列比有关。
当两组经纱的排列比为1 : 1时，采用纹针数相等的双造；当排列比为2 : 1时，则采用大小造装造。
在某些地组织比较简单，且地经不起花纹的纹织物中，地经可以用前综来管理，以节省纹针数，此时可用单造织制。
重经纹织物当各组经纱的织缩率不同时，需设两个或两个以上的经轴。
上机时，张力控制要求不严的一组经纱用消极式送经（一般为上轴），而张力控制要求较严的一组经纱用积极式送经（一般为下轴）。
在分造时，亦要考虑原料的性质及提综次数，主要以减少断头率、提高产品质量为原则，把提升次数多、易断的一组经纱穿人前造，而提综次数少的一组经纱穿入后造。
意匠图应结合装造来绘制。
在采用普通装造时，每一纵格代表一根经线。
在采用前后造（单把吊）时，意匠图纵格数等于一造（大造）的纹针数。
如在双造织制时，意匠图上一个纵格代表彼此重叠的前造1根经纱和后造1根经纱；在2 : 1的大小造时，意匠图上以两个纵格代表前造2根经纱和后造1根经纱；不论何种装造，意匠图上一个横格总是代表1根纬线。
意匠图上的间丝距，只须考虑切断经向浮长，即所谓“顾经不顾纬”。
三、项目实施的实例一一采芝绫丝绸设计采芝绫是桑蚕丝与粘胶丝交织的经二重生织纹织物。
采芝绫以粘胶丝作地经地纬，以桑蚕丝作纹经。
在地部，由粘胶丝织成4枚纬破斜纹；在花部，以粘胶丝经面缎纹为主体，以桑蚕丝经花包边或做花芯及嵌条，成为明亮醒目的纹部。
采芝绫的地纹和主花采用120旦的粘胶丝，故织纹较粗。
由于两种经丝的原料不同，它们对染料的亲和性能不同，所以经一浴练染后会形成两种颜色的花纹。
织物风格粗犷厚实吸湿性能优良，宜做妇女服装或装饰织物。
（一）产品规格设计（见表7-1）表7-1采芝绫织物的主要规格（二）纹样设计1、纹样大小内幅69全幅织5个花纹循环，每花的宽度= =一=13.8厘米,长度定为14厘花数5米。
2、纹样结构采芝绫纹样图案一般4—6个散点排列，布局为清地花，使空地比例大些，不宜用经面大花，主花常有包边。
部分纹样见图5—1。
(三)组织设计1、地部组织甲经(人造丝)与纬纱交织成4枚纬面破斜组织，见图7—2 (a);为了使乙经(桑蚕丝)接结点与4枚破斜组织点有所重合，有利于接结点的隐藏，所以乙经与纬纱交织成12枚变则纬面缎纹，见图7—2 (b);以甲经：乙经=1 : 1，把图7—2 (a)的组织图与7—2 (b)的组织图进行组合，形成织物的地部组织，见图7—2 (c)图7—2织物地组织图1、花部组织（1）主花组织甲经（人造丝）与纬纱以12枚经面缎纹组织在织物表面起主花，背衬乙经（桑蚕(c)图7—1纹样图(a)(b)丝）的4枚纬面破斜纹，见图7—3（a）为经二重的主花组织图。
（2）次花组织在织物花的叶子和主花的包边部分用次花组织，次花组织与主花组织正好进行表里交换：乙经（桑蚕丝）与纬纱以12枚经面缎纹组织在织物表面起花，背衬甲经（人造丝）的4枚纬面破斜纹，见图7—3 （b）为经二重的次花组织图。
（a）（b）图7—3织物花组织图在上述的花部组织设计过程中，要充分考虑里层组织点的隐藏问题，尽量使里组织的经组织点夹在表组织的经浮长之间（3）边组织采用2/2的方平组织。
上述的地部组织、花部组织设计好以后，再对组织进行起名，例如图7—2（c）的组织图名为“7—1”、图7—3（a）组织图名为“7—2”、图7—3（b）组织图名为7—3” ,起名好以后在存入纹织CAD的组织库中。
（三）装造工艺设计1确定装造类型和正反织 本例采用1400 口的机械式规格提花机，织物所需要的纹针数不会超过提花机所具有的针数，但经纱有两个系统，排列比为1 : 1，两个系统经纱的原料也不同，所以可采用双造(单把吊)。
又因为纹样是清地布局，地部的组织是纬面组织，所以可以用正织。
2、纹针数选用与纹板样卡设计 (1) 所需的纹针数=织物一个花纹循环的经数=织物的花纹宽度X 成品经 密=内经纱数=内幅花米经密=69 104.3=1439针，修正为组织循环的倍数，所 化数 化数 5以取1440针，其中：前造720针，控制提升次数较多的有光人造丝；后造720针，控制桑蚕丝。
边针用4针，每针控制8根通丝和经纱。
(2) 纹板样卡设计可利用纹织CAD 进行纹板样卡设计。
根据1400 口的提花机龙头规格，可以 确定该样卡为98X 16的样卡形式，用纹织CAD 的样卡设计功能形成98X 16的样 卡轮廓，再根据机械式提花机纹板样卡设计的原则和依据，在样卡的轮廓上面 用不同的颜色设置1440主纹针和4针边针，见图7— 4的纹板样卡。
图7—4纹板样卡3、通丝计算sni» ■•・■ ■卑••鼻*«*•«・■ suHir :::u:u 纹 板 首 端 ttntiititiiit «eu<*44***» 44 ■4'««嘔_ _x-*t ■-釜::*:: "-■- - J - ."4 n- 2::益益益通丝把数二纹针数=1440,其中前造通丝有720把，后造也通丝有720把;每把通丝数=花数=5根；一台织机通丝总根数=通丝把数X 每把通丝数=1440X5=7200根。
4、目板规划所用目板的穿幅=筘内幅+1. 5cm=76.5+1.5=78;目板初算列数=钢筘内幅i 目板行密=76咒 =29.4列，把初算目板列 数修正为每筘穿入数、把吊数、基础组织循环数的倍数，最好是所用纹针数的 约数，最终修正为40列，前后造各20列。
所用目板总行数=选经纱数 = 7200 =180行;选用列数 40每花实穿行数=目板所花总行数=180=36 行;花数 5每花目板所有行数=每花幅宽X 行密=13. 8X 3. 2=44行，余行要均匀的空 出。
5、通丝穿目板2、意匠设计1、规格参数的输入104 3织物的表经密==52.2根/cm ,织物的纬密=41.5根/cm ；2一造的经纱数=720根； 内经纱数 后造 前造 采用分造（区）穿，见图7—4一花内的纬纱数=纹样长X纬密=14X41.5=581根，修正为花、地组织循环数的倍数（12的倍数），最终为588根。
这些数据输入纹织CAD系统，纹织CAD会自动形成：意匠图规格=:织物纬密=——=1.25（相当于八之十的意匠纸规格）; 织物纬密41.5意匠图的纵格数=一造的经纱数=720格，每个纵格代表两根经纱（表经、里经各1根）。
意匠图的横格数=一花内的纬纱数=588格。
2、意匠设色该织物共有3种组织：所以意匠用3种颜色表示3种组织：如用1号色表示地部组织，2号色表示主花组织，3号色表示次花组织。
3、意匠勾边该织物经二重织物，采用双造来织，意匠图在设色、勾边和轮廓修改时横向不展开，意匠图的1纵格代表2根经纱，所以可采用自由勾边。
4、在意匠图在设色、勾边和修改好以后，进入纹织CAD系统的“重设意匠”功能，将意匠图的纵格进行一扩二。
意匠图扩展并保存好后，再进行纹织CAD投梭设置。
5 、生成、保存投梭生成该织物的投梭文件。
由于该织物只有一纬，所以纹织CAD系统中只需要生成一梭从头至尾长织就可以了，保存投梭时也只需要选择保存一梭就可以了。
6组织表设置根据织物的组织将前面步骤中所做的每一种组织分别填入组织表中，由于只有一纬，所以只需要在三种颜色对应的组织表中填人一纬就可以了。
本例意匠图中的1号色所代表组织库的“7-1 ”组织，2号色代表组织库的“7-2 ”组织，3 号色代表为组织库的“ 7-3 ”组织。
最后的组织表见图7—5。
组织表设置好以后再存入意匠。
图7—5组织表8、建纹板样卡纹板样卡按图7—4的形式做好之后，将其起名后存人纹织CAD中，以方便以后调用。
如果电脑中已有该样卡的话则不用做此步。
9、填辅助组织表建立好样卡之后，再在纹织CAD系统中打开样卡文件，点击“辅助针”功能，设置辅助针表，本例主要设置边针组织。
