汽车发电机原理
汽车发电机的结构组成与工作原理
汽车发电机的结构组成与工作原理
汽车发电机是汽车电气系统的重要组成部分，它主要负责为汽车电器设备提供稳定的电源。
汽车发电机主要由转子、定子、电刷、电子调压器等组成。
当发动机运转时，汽车发电机通过传动系统带动转子旋转，产生磁场，使定子内的导体线圈中产生电动势，并经电子调压器进行调节，输出稳定的电压。
汽车发电机的工作原理是基于电磁感应原理，其中转子的磁场是由电刷与车辆电池之间的电流提供的。
汽车发电机的输出电压与转子的转速成正比，因此在车辆行驶过程中需要保持发动机的适当转速，以确保汽车电器设备得到充足的电源供应。
- 1 -。
汽车发电机原理
汽车发电机原理
汽车发电机原理
汽车发电机是一种用于给汽车提供电能的机械装置，它可以将机械能转换成电能。
其原理为：当电极通过电磁感应效应，使接触的金属箔片（例如铁片）发生磁场，产生旋转力，从而带动电机转动，从而产生电能。
当电机转动时，通过接头可以将汽车电系统中的正/负极电压接至发电机，经过变压效应而产生的电流就可以接至汽车的整个电系统中。
发电机的匝数一般是2，4，6，8，12匝，频率一般在50 -60Hz之间，电压取决于发电机转速。
发电机的典型电压约为14V，但可以随着转速的升高而升高，最大电压可以达到18V。
汽车发电机的典型功率大小一般介于50到150瓦之间。
它的功率主要取决于它的电极口径大小和它的转速。
当它转动时，它可以产生的电流电压与它的转速成反比。
汽车发电机由电容器、磁铁、电机和机械装置组成，它们之间的几个元件通过电线连接，而且可采用内置式控制电路或者外部控制器完成对电机的调节。
- 1 -。

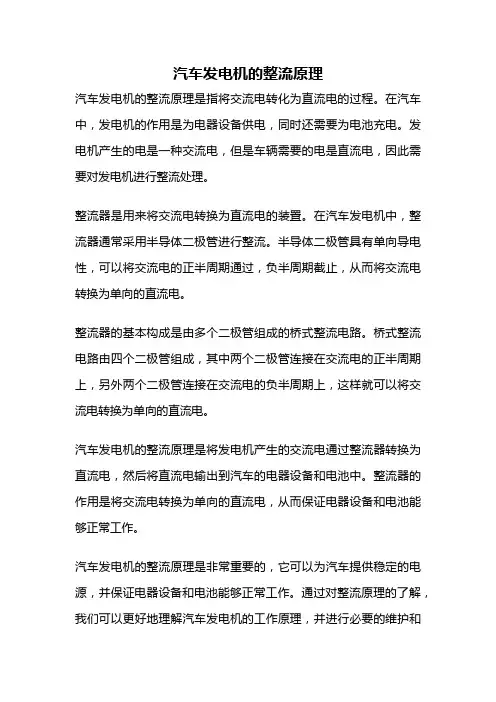

汽车发电机的整流原理
汽车发电机的整流原理
汽车发电机的整流原理是指将交流电转化为直流电的过程。
在汽车中，发电机的作用是为电器设备供电，同时还需要为电池充电。
发电机产生的电是一种交流电，但是车辆需要的电是直流电，因此需要对发电机进行整流处理。
整流器是用来将交流电转换为直流电的装置。
在汽车发电机中，整流器通常采用半导体二极管进行整流。
半导体二极管具有单向导电性，可以将交流电的正半周期通过，负半周期截止，从而将交流电转换为单向的直流电。
整流器的基本构成是由多个二极管组成的桥式整流电路。
桥式整流电路由四个二极管组成，其中两个二极管连接在交流电的正半周期上，另外两个二极管连接在交流电的负半周期上，这样就可以将交流电转换为单向的直流电。
汽车发电机的整流原理是将发电机产生的交流电通过整流器转换为直流电，然后将直流电输出到汽车的电器设备和电池中。
整流器的作用是将交流电转换为单向的直流电，从而保证电器设备和电池能够正常工作。
汽车发电机的整流原理是非常重要的，它可以为汽车提供稳定的电源，并保证电器设备和电池能够正常工作。
通过对整流原理的了解，我们可以更好地理解汽车发电机的工作原理，并进行必要的维护和
保养，以确保汽车的正常使用。
发汽车发电机工作原理
发汽车发电机工作原理汽车发电机是汽车电气系统中的关键部件，负责提供电力给车辆的电子设备和充电电池。
了解汽车发电机的工作原理对于车主和维修人员来说都是非常重要的。
本文将介绍汽车发电机的工作原理及其相关知识。
一、汽车发电机的简介汽车发电机是由发电机转子、定子、电刷和调压器等组成，主要通过发电机转子的旋转运动将机械能转化为电能，并经过调压器的调节，供给车辆的电子装置使用。
二、汽车发电机的工作原理1. 电磁感应原理汽车发电机利用电磁感应的原理进行工作。
当转子绕着定子旋转时，转子内部的线圈会通过地磁感应产生电动势。
这个电动势会通过定子上的线圈产生电流。
2. 交流发电原理汽车发电机一般采用交流发电的方式。
当转子旋转时，通过转子上的线圈和定子上的线圈之间的相对运动，产生交变磁场。
这个交变磁场会导致定子线圈中的电流方向不断变化，从而产生交流电。
3. 发电机转子发电机转子是汽车发电机的关键组成部分，它由一个铁芯和线圈组成。
当发动机启动后，发电机转子开始旋转，通过转子线圈与磁场相互作用，产生电动势使得发电机工作。
4. 调压器的作用调压器是汽车发电机的一个重要部分，它负责控制发电机输出电压的稳定性。
通过监测电压的大小，调压器可以自动调节发电机转子中的电流，以保持输出电压的稳定。
5. 发电机维护为了确保汽车发电机的正常工作，需要定期进行维护和保养。
包括清洁发电机外壳、检查连接线缆的松动情况、检查电刷的磨损程度等。
及时发现问题并进行修复可以延长发电机的使用寿命。
三、汽车发电机的应用汽车发电机主要用于给车辆中的电子装置供电，如车灯、音响、空调、电子控制单元等。
同时，汽车发电机也为车辆的电瓶充电，以保证电瓶的正常工作。
总结：汽车发电机通过电磁感应原理将机械能转化为电能，并通过交流发电的方式供给车辆的电子装置使用。
发电机转子的旋转和调压器的调节是发电机正常工作的重要环节。
合理维护和保养发电机可以延长其使用寿命。
汽车发电机是现代汽车电气系统的重要组成部分，对于车辆的正常运行起着至关重要的作用。

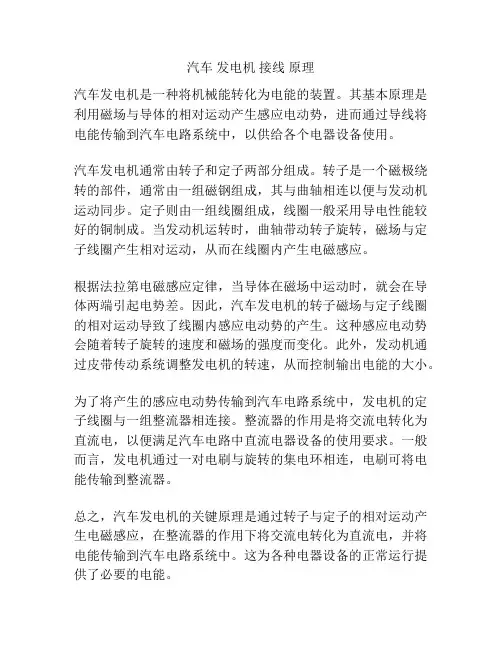

汽车 发电机 接线 原理
汽车发电机接线原理
汽车发电机是一种将机械能转化为电能的装置。
其基本原理是利用磁场与导体的相对运动产生感应电动势，进而通过导线将电能传输到汽车电路系统中，以供给各个电器设备使用。
汽车发电机通常由转子和定子两部分组成。
转子是一个磁极绕转的部件，通常由一组磁钢组成，其与曲轴相连以便与发动机运动同步。
定子则由一组线圈组成，线圈一般采用导电性能较好的铜制成。
当发动机运转时，曲轴带动转子旋转，磁场与定子线圈产生相对运动，从而在线圈内产生电磁感应。
根据法拉第电磁感应定律，当导体在磁场中运动时，就会在导体两端引起电势差。
因此，汽车发电机的转子磁场与定子线圈的相对运动导致了线圈内感应电动势的产生。
这种感应电动势会随着转子旋转的速度和磁场的强度而变化。
此外，发动机通过皮带传动系统调整发电机的转速，从而控制输出电能的大小。
为了将产生的感应电动势传输到汽车电路系统中，发电机的定子线圈与一组整流器相连接。
整流器的作用是将交流电转化为直流电，以便满足汽车电路中直流电器设备的使用要求。
一般而言，发电机通过一对电刷与旋转的集电环相连，电刷可将电能传输到整流器。
总之，汽车发电机的关键原理是通过转子与定子的相对运动产生电磁感应，在整流器的作用下将交流电转化为直流电，并将电能传输到汽车电路系统中。
这为各种电器设备的正常运行提供了必要的电能。
汽车发电机原理
汽车发电机原理(一)一、发电机的功用发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。
二、发电机的分类汽车用发电机可分为直流发电机和交流发电机，由于交流发电机在许多方面优于直流发电机，直流发电机已被淘汰，目前所有汽车均采用交流发电机，交流发电机按照不同的分类方法分为以下几类：1.按结总体结构分五类（1）普通交流发电机(使用时需要配装电压调节器的发电机) 例JF132 （EQ140用）插图（2）整体式交流发电机(发电机和调节器制成一个整体的发电机) 例别克轿车的发动机上装配的是CS型发电机（包括CS—121、CS—130和CS—144三种不同的型号）如图：（3）带泵交流发电机(和汽车制动系统用真空助力泵安装在一起的发电机) 例JFZB292发电机。
（4）无刷交流发电机(不需要电刷的发电机) 例JFW1913（5）永磁交流发电机(磁极为永磁铁制成的发电机)2.按整流器结构分四类（1）六管交流发电机例JF1522（东风汽车用）（2）八管交流发电机例JFZ1542（天津夏利汽车用）（3）九管交流发电机例（日本日立、三凌、马自达汽车用）（4）十一管交流发电机例JFZ1913Z（奥迪、桑塔纳汽车用）3.按磁场绕组搭铁形式两分类（1）内搭铁型交流发电机磁场绕组的一端（负极）直接搭铁（和壳体相联）（2）外搭铁型交流发电机磁场绕组的一端（负极）接入调节器，通过调节器后再搭铁。
三、交流发电机的型号根据中华人民共和国汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》的规定，汽车交流发电机型号组成如下：（插图无命名）1. 产品代号产品代号用中文字母表示，例：JF——普通交流发电机JFZ——整体式（调节器内置）交流发电机JFB——带泵的交流发电机JFW——无刷交流发电机2. 电压等级代号电压等级代号用一位阿拉伯数字表示，例：1表示12V系统，2表示24V系统，6表示6V 系统3. 电流等级代号电流等级代号也用一位阿拉伯数字表示，其含义如下表所示：表2-1 电流等级代号4. 设计序号设计序号用1～2位阿拉伯数字表示，表示产品设计的先后顺序。
汽车发电机的工作原理
汽车发电机的工作原理
汽车发电机是一种电力装置，通过将机械能转化为电能，为汽车提供电力供应。
其工作原理如下：
1. 动力来源：汽车发电机通常由发动机驱动，利用发动机的机械能提供动力。
2. 磁场产生：发电机内部有一个转子，转子上有一组电磁线圈，称为励磁线圈或旋转励磁。
当发动机带动转子旋转时，励磁线圈产生电流，产生磁场。
3. 磁场感应：发电机中还有一个固定的线圈，称为绕组或定子。
当转子旋转时，磁场会随之改变，这种磁场的变化在绕组中感应出电压。
根据法拉第电磁感应原理，当磁场穿过绕组时，会在绕组两端产生电压。
4. 交流电产生：汽车的发电机一般是交流发电机。
绕组中感应出来的电压是交流电，其频率与转子的转速相关。
通过控制发动机的转速，可以调节发电机输出的电压和频率。
5. 整流和稳压：由于汽车常用的电为直流电，所以需要对发电机输出的交流电进行整流，将其转换成直流电。
同时，为了保持恒定的电压，还需要进行稳压处理。
6. 电力供应：经过整流和稳压处理后，发电机产生的直流电用于为汽车供电。
发电机提供的电力主要用于充电电池、驱动车辆的电子设备以及点火系统等。
总之，汽车发电机通过机械能转化为电能，利用电磁感应原理产生交流电，经过整流和稳压处理后，输出高质量的直流电，为汽车提供稳定的电力供应。
汽车发电机的工作原理及维修方法
汽车发电机的工作原理及维修方法
汽车发电机，也称发动机发电机，是一种发电机，它通常驱动汽车和其他机动车的电气系统。
汽车发电机是被设计用于诸如车灯，空调和洗车
机等用电设备的重要部件。
因此，它的正常运行
非常重要。
汽车发电机的基本原理是将机械能转换成电能，利用发电机手轮将机械能转化成电能，这种发电
机可以在内燃机发动机和气体发动机发动机中安装，其原理是利用发动机的活塞运动产生的动力，将发电机的手轮带动发电机产生电能，使在发动
机内的电控系统能够按照设定的参数运行，从而
保证汽车的安全行驶。
维修汽车发电机，首先，建议进行精密测量，
诊断终端故障是必须要做的，一个部分终端故障
需要对护相系统进行动态检查，以确定失效原因；而另一个故障可以通过电源测试来确定，以检查
电磁感应器电源线，如果电源线缺失或被泄漏，
则需要更换线路；此外，电路板上的接触器、电
缆和连接接头也需要经常检查，以确保其完好无损。
总的来说，一台汽车发电机的正常和可靠运行
是汽车安全行驶的重要保障，应注意定期检查和
维护，以确保其正常运行，以及维护它的运行效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1
发电机原理及构成
发电机就是给汽车上的用电负载提供电源的发电装置， 比如各种照明, 指示等，空调，音响以及各种马达等。
与此同时发电机也给蓄电池充电 下图为发电机、蓄电池与电气负载之间的关系。
l Q 二负輕命I" 的碑続L
由上图可见，在正常情况下时，发电机一边给蓄电池充电，一边供给 车上的电气负载供电。
而当车上用电器超负荷时，发电机所发出的电的额 定值不能满足车上用电需求是，蓄电池就放电来弥补发电机发电的不足。
发电机主要零部件及其功能
车用交流发电机一般主要的零部件如表一所示:
名称
结构与功能 定子
由定子铁芯和绕组组成。
是产生交流电的部件。
转子
主要由转轴、前后极爪、激磁线圈、集电环组成。
可产生旋转磁场 整流桥
主要由正负二极管、铝散热板、连接片、托架组成。
将交流电转化为直流电。
端盖
压铸铝加工而成。
起支撑轴承、整流桥、定转子和安装到发动机的作用。
调节器
一般与电刷组合在一起。
通过调节励磁，使输出端电压在一定范围内。
皮带轮 有单槽、双槽等多种。
起传递发动机力矩给转子作用。
,发电机的工作原理与特性
发］电机.蓄电弛及电吒负载之间的电
©正常况
~发电机~ psZl f
Q |蓄电弛 电气负载 发电机
M I G 蕃电弛 Ik 6超负载时泌情况 电气负载
一开始开关接通后转子励磁回路接通，电瓶作为一个电源使转子内磁场绕组的线圈通电产生磁场。
转子励磁线圈上的电流通过刷架上的碳刷流入调节器。
调节器的作用就是通过通断励磁线圈电流来控制输出电压。
当发动机开始运转时转子跟着旋转，磁场也跟着旋转。
转子相邻的两个极爪就形成了N极和S极。
定子中三相绕组分布在铁芯槽内，绕组彼此相隔120度电角度。
根据电磁感应原理，定子绕组切割磁力线，从而定子三相绕组中产生近似正弦波的交变感应电动势。
就是我们说的交流电。
定子发出的交流电压经三相桥式整流后，输出直流电流给蓄电池，再供给车上用电负载。
其电路示意图如图1
三相晚组■
整毓器」
图1典型整体式发电机原理图
三，各主要零部件分析
1,转子
转子的工作原理就是通过发电机的旋转及碳刷，提供激磁电流。
转子通电后爪极被磁化（N、S极），产生电流。
转子中间有一根轴穿过，中央有环形的线圈组，两侧有爪极。
图3.1为转子的构成
爪极(POLE)
转子的构成集电环
图3.1
定子的作用就是通过转子旋转，在定子上产生的交变电动势给整流桥。
定子是由薄铁片叠加而成，定子铁芯内侧的槽中绕有3相线圈定子通常有两种三相结线方式，△形结线方式和丫形结线方式厂家可根据用途适当选择相应的结线方式.
△形结线方式优点在于输出功率比较大，缺点是做工复杂，较难生产,
Y形连接方式优点在于工艺较简单，成品合格率高，缺点是输出功率
较△形结线小，不过有时会利用中性点整流，提高输出功率。
（就是通常所
图3.2
整流桥就是把发电机的定子绕组上产生的3相交流电整流为直流电的
装置。
整流桥由以下几个部件构成：
整流二极管：由3个正极管与3个负极管组成。
当有的定子是丫形连接时，与其相配合的整流桥会有八个二极管的设计，目的是为了提高输出功率，多了两个中心抽头的二极管。
激磁二极管：3个激磁二极管给激磁线圈提供电流。
有的型号不使用激磁二极管。
连接板：是一个桥式电路的载体，电路的金属板嵌在塑料绝缘材料里，
散热板：起导电和散热的作用，发电机输出端B+就连接在正散热板上。
二极管的一端压在散热板的圆孔里。
把这两快板安装在一起就成为了桥式整流电路的正半桥，然后再把正半桥与负半桥（后盖）安装在一起，整流桥就完工了。
4，调节器
由于发电机直接与发动机通过皮带传动相连，因而发电机转速的变化就非常频繁，输出电压又跟随发电机的转速而变化。
所以发电机的输出电
压也就变化的很厉害，调节器的作用就是通过开断励磁电流，从而改变磁
场强度，改变输出电压，这样就使发电机的输出电压受转速的影响很小。
再有当车内负载很小的时候，输出电流就非常小，而由于发电机的输出功率是恒定的，所以发电机的输出电压就很大，容易烧坏车内电气设备，所以当发生这种情况时，调节器也要调节输出电压。
因此检验输出电压，若在规定电压值以上时，通过减少激磁电流或切断电流的方式降低输出电压，相反若输出电压值下降到规定值以下时，通过加大激磁电流提高输出电压，使其输出电压值保持恒定。
随着汽车交流发电机的广泛使用，调节器也得到不断的发展。
从原来的机械式调节器发展到现在的模拟电子式调节器。
作为发电机的电输出管理器件，电子式调节器最主要的功能就是在整
个工作温度范围（一般在-40到90C ）内，通过采样交流发电机的输出电
压，经内部逻辑电路的判断结果来控制转子绕组的电流继而调节磁场强度，来控制发电机的输出以防止蓄电池的过充电。
相对于单功能的调节器，多功能电子电压调节器就是在此基础上，增加了“远端电压采样” 、“电位警示”及“自动保护”等功能，方便驾驶人员对发电机状态进行更好地监控。
多功能调节器增加了相位信号取样电路和警示灯回路。
增加了相电压输入信号后，发电机的初次发电转速降低了。
而通过“远程取样” ，发电机的输出电压可相对提高数十毫伏，更有效地满足了用电器的功率消耗。
而增加了警示灯工作回路可以提供丰富的报警信号，使驾驶和维修人员更早地意识到发电机的异常状态，更好地满足了车辆的保养和安全。
