数控加工中心典型零件编程实例
加工中心编程实例详解
加工中心编程实例详解加工中心是一种高精度、高效率的数控机床，广泛应用于航空、航天、汽车、电子、机械等领域。
加工中心的编程是其重要的组成部分，正确的编程可以保证加工质量和效率。
本文将以一个实例来详细介绍加工中心编程的过程。
实例描述假设我们需要加工一个直径为50mm、高度为30mm的圆柱形零件，材料为铝合金。
我们需要在加工中心上进行铣削加工，要求表面光滑度Ra≤0.8μm，加工精度为±0.02mm。
下面是具体的加工步骤和编程过程。
1. 设计CAD图纸我们需要使用CAD软件进行零件的设计。
根据要求，我们设计出一个直径为50mm、高度为30mm的圆柱形零件，如下图所示。
2. 制定加工方案接下来，我们需要制定加工方案。
根据零件的形状和要求，我们决定采用铣削加工。
具体的加工方案如下：（1）采用直径为10mm的立铣刀进行粗加工，切削深度为2mm，切削速度为1000mm/min，进给速度为300mm/min。
（2）采用直径为6mm的立铣刀进行精加工，切削深度为0.5mm，切削速度为1500mm/min，进给速度为500mm/min。
（3）采用直径为3mm的球头铣刀进行光洁加工，切削深度为0.1mm，切削速度为800mm/min，进给速度为200mm/min。
3. 编写加工程序根据加工方案，我们需要编写相应的加工程序。
加工程序是一段G 代码，用于控制加工中心进行加工。
下面是具体的加工程序：（1）粗加工程序G90 G54 G17 G40 G49 G80M3 S1000G0 X0 Y0 Z30G43 H1 Z2G1 Z28 F300G1 X-25 F1000G1 Y0G1 X25G1 Y25G1 X0G1 Y-25G1 X-25G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1000：主轴转速1000r/minG0 X0 Y0 Z30：快速移动到起始点G43 H1 Z2：刀具长度补偿，H1表示刀具编号，Z2表示刀具长度G1 Z28 F300：Z轴移动到切削深度，F300表示进给速度G1 X-25 F1000：X轴移动到起始点，F1000表示进给速度G1 Y0：Y轴移动到起始点G1 X25：X轴移动到下一个点G1 Y25：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-25：Y轴移动到下一个点G1 X-25：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（2）精加工程序G90 G54 G17 G40 G49 G80 M3 S1500G0 X0 Y0 Z30G43 H2 Z2G1 Z29.5 F500G1 X-22.5 F1500G1 Y0G1 X22.5G1 Y22.5G1 X0G1 Y-22.5G1 X-22.5G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1500：主轴转速1500r/minG0 X0 Y0 Z30：快速移动到起始点G43 H2 Z2：刀具长度补偿，H2表示刀具编号，Z2表示刀具长度G1 Z29.5 F500：Z轴移动到切削深度，F500表示进给速度G1 X-22.5 F1500：X轴移动到起始点，F1500表示进给速度G1 Y0：Y轴移动到起始点G1 X22.5：X轴移动到下一个点G1 Y22.5：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-22.5：Y轴移动到下一个点G1 X-22.5：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（3）光洁加工程序G90 G54 G17 G40 G49 G80M3 S800G0 X0 Y0 Z30G43 H3 Z2G1 Z29.9 F200G1 X-20 F800G3 Y0 I20 J0 F200G3 X0 Y20 I0 J-20G3 Y0 X20 I-20 J0G3 X0 Y-20 I0 J20G3 Y0 X-20 I20 J0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S800：主轴转速800r/minG0 X0 Y0 Z30：快速移动到起始点G43 H3 Z2：刀具长度补偿，H3表示刀具编号，Z2表示刀具长度G1 Z29.9 F200：Z轴移动到切削深度，F200表示进给速度G1 X-20 F800：X轴移动到起始点，F800表示进给速度G3 Y0 I20 J0 F200：以Y轴为轴心，半径为20mm的圆弧插补，F200表示进给速度G3 X0 Y20 I0 J-20：以X轴为轴心，半径为20mm的圆弧插补G3 Y0 X20 I-20 J0：以Y轴为轴心，半径为20mm的圆弧插补。
加工中心编程实例
第六章 CAD/CAM
6.1.3 CAD/CAM集成 6.1.3.1基本概念 ⑴ CAD/CAM 在产品设计阶段，借助计算机完成各项设计、分析计算 认为，称为CAD；在工艺设计阶段，依靠计算机完成各种 工艺编排等工作，称为CAPP；在生产阶段，借助计算机完 成编程、加工等工作，称为CAM。
第六章 CAD/CAM
5.3、加工中心编程实例
机械制造教研室

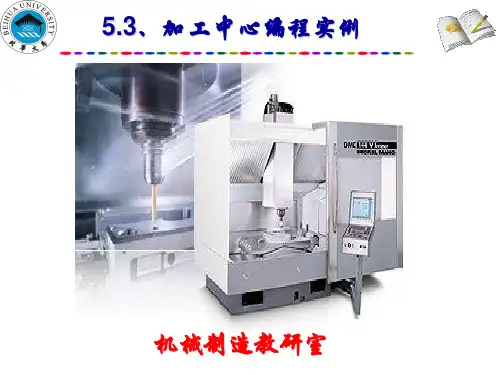

5.3、加工中心编程实例
如图5-8所示，加工一个壳体零件，加工要求是：铣削上表面，保 证尺寸600+0.2；键槽宽100+0.10；槽深要求为100+0.10；加工 4×M10-7H孔。该零件加工工艺卡片见表5-5，刀具卡片见表5-6。
表5-6 刀具卡片
刀具号 T1 刀柄型号 JT57-XD 刀具型号 不重磨硬质合 金端铣刀盘 刀具直径 Ф 80 偏置值 D1 D21 T2 T3 T4 T5 JT57Z13×90 中心钻 Ф3 Ф 8.3 Ф 18 M10×1. 5 D2 D3 D4 D5 备注 长度补偿 刀具半径补偿 长度补偿，带自 紧钻夹头
⑵ 集成 集成是指将基于信息技术的资源及应用（计算机软硬件、 接口及机器）聚集成一个协同工作的整体，集成包含功能交 互、信息共享以及数据通信三个方面的管理与控制。上述定 义揭示了集成的内涵，即集成应包括信息资源与应用两方面 的集成。 集成应具备三个基本特征：①数据共享 ②系统集成化 ③开放性。 6.1.3.3 CAD/CAM集成系统的基本组成，如图6-3所 （1）生产管理系统 （PMS） 包括制造资源管理、生产计划 管理、物料管理、财务成本管理和项目管理五个子系统。 （2）工程设计系统 （EDS） 包括计算机辅助设计 （CAD）、计算机辅助工艺设计（CAPP）、计算机辅助夹 具设计（CAFD）和计算机辅助制造（CAM）四个子系统。
数控车床编程实例大全

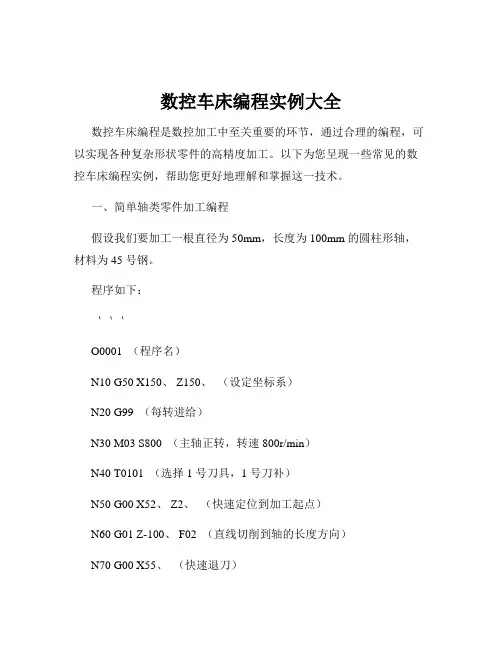

数控车床编程实例大全数控车床编程是数控加工中至关重要的环节，通过合理的编程，可以实现各种复杂形状零件的高精度加工。
以下为您呈现一些常见的数控车床编程实例，帮助您更好地理解和掌握这一技术。
一、简单轴类零件加工编程假设我们要加工一根直径为 50mm，长度为 100mm 的圆柱形轴，材料为 45 号钢。
程序如下：｀｀｀O0001 （程序名）N10 G50 X150、 Z150、（设定坐标系）N20 G99 （每转进给）N30 M03 S800 （主轴正转，转速 800r/min）N40 T0101 （选择 1 号刀具，1 号刀补）N50 G00 X52、 Z2、（快速定位到加工起点）N60 G01 Z-100、 F02 （直线切削到轴的长度方向）N70 G00 X55、（快速退刀）N80 Z2、（快速退回到起点）N90 M05 （主轴停止）N100 M30 （程序结束）｀｀｀在这个程序中，G50 用于设定坐标系，G99 表示每转进给，M03 启动主轴正转，S800 设定转速，T0101 选择刀具和刀补，G00 是快速定位指令，G01 为直线插补指令，F02 是进给速度。
二、阶梯轴加工编程现在要加工一个阶梯轴，大端直径 60mm，小端直径 40mm，长度分别为 80mm 和 50mm。
程序如下：｀｀｀O0002N10 G50 X150、 Z150、N20 G99N30 M03 S1000N40 T0101N50 G00 X62、 Z2、N60 G01 Z-80、 F02N80 Z-130、N90 G00 X100、N100 Z100、N110 M05N120 M30｀｀｀此程序中，通过逐步改变刀具的 X 坐标值，实现了阶梯轴的加工。
三、螺纹轴加工编程以加工一个 M30×2 的螺纹轴为例，长度为 100mm。
｀｀｀O0003N10 G50 X150、 Z150、N20 G99N30 M03 S600N40 T0101N50 G00 X32、 Z2、N60 G92 X29、 Z-100、 F2、（螺纹切削循环）N80 X282N90 X2805N100 G00 X100、N110 Z100、N120 M05N130 M30｀｀｀在这个程序中，G92 是螺纹切削循环指令，通过多次改变 X 坐标值来逐步切削螺纹。
数控铣削加工工艺与编程实例
第三章
数控铣床与加工中心编程与操作
3）钻各光孔、螺纹孔的中心孔。φ12H8mm孔精度等级 IT7，表面粗糙度Ra值为0.8μm，为保证垂直度，防止钻 偏，按钻中心孔→钻孔→扩孔→铰孔加工方案。
第三章
数控铣床与加工中心编程与操作
4）钻、扩、锪、铰φ12H8mm光孔和φ16mm的台阶孔； φ16mm孔在φ12mm孔基础上锪至要求尺寸即可。
第三章
数控铣床与加工中心编程与操作
3.6 典型零件的编程与操作
3.6.1 平面外轮廓零件的编程与操作

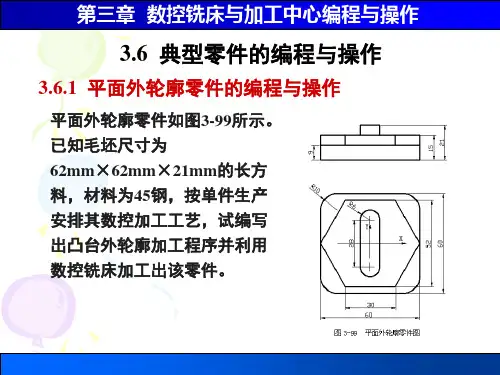

平面外轮廓零件如图3-99所示。 已知毛坯尺寸为 62mm×62mm×21mm的长方 料，材料为45钢，按单件生产 安排其数控加工工艺，试编写 出凸台外轮廓加工程序并利用 数控铣床加工出该零件。
第三章
第三章
数控铣床与加工中心编程与操作
2.编制参考程序 1）认真阅读零件图，确定工件坐标系。根据工件坐标系 建立原则，X、Y向加工原点选在φ60H7mm孔的中心， Z向加工原点选在B面（不是毛坯表面）。工件加工原点 与设计基准重合，有利于编程计算的方便，且易保证零 件的加工精度。Z向对刀基准面选择底面A，与工件的定 位基准重合，X、Y向对刀基准面可选择φ60H7mm毛坯 孔表面或四个侧面。 2）计算各基点（节点）坐标值。如图3-112所示各圆的 圆心坐标值见表3-32。
第三章
4.评分标准
数控铣床与加工中心编程与操作
第三章
数控铣床与加工中心编程与操作
1.确定加工工艺 （1）加工工艺分析 按长径比的大小，孔可分为深孔和浅孔两类。 （2）加工过程 确定加工顺序时，按照先粗后精、先面后孔的原则，其 加工顺序为： 1）编程加工前，应首先钻孔前校平工件、用中心钻钻 6×φ8mm的中心孔； 2）同φ10mm铣刀铣削型腔； 3）用φ8mm钻头钻6×φ8mm的通孔，加工路线： L→M→N→I→J→K；
加工中心最详细讲解编程操作实例

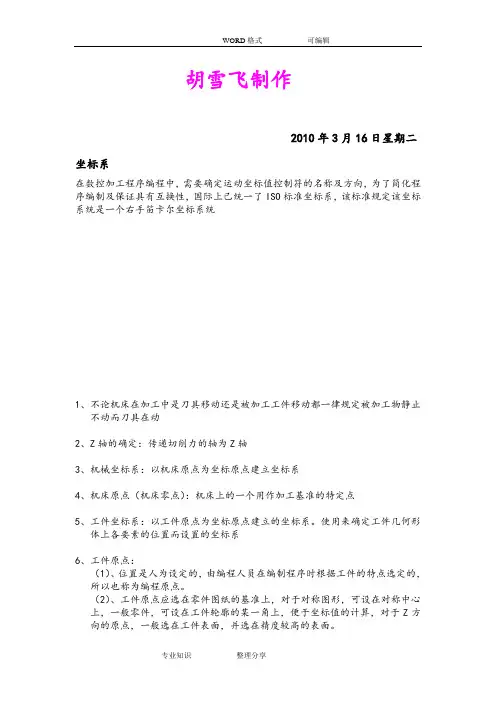

胡雪飞制作2010年3月16日星期二坐标系在数控加工程序编程中，需要确定运动坐标值控制符的名称及方向，为了简化程序编制及保证具有互换性，国际上已统一了ISO标准坐标系，该标准规定该坐标系统是一个右手笛卡尔坐标系统1、不论机床在加工中是刀具移动还是被加工工件移动都一律规定被加工物静止不动而刀具在动2、Z轴的确定：传递切削力的轴为Z轴3、机械坐标系：以机床原点为坐标原点建立坐标系4、机床原点（机床零点）：机床上的一个用作加工基准的特定点5、工件坐标系：以工件原点为坐标原点建立的坐标系。
使用来确定工件几何形体上各要素的位置而设置的坐标系6、工件原点：（1）、位置是人为设定的，由编程人员在编制程序时根据工件的特点选定的，所以也称为编程原点。
（2）、工件原点应选在零件图纸的基准上，对于对称图形，可设在对称中心上，一般零件，可设在工件轮廓的某一角上，便于坐标值的计算，对于Z方向的原点，一般选在工件表面，并选在精度较高的表面。
G 指令概述（1） 坐标：以刀尖移动方向判断X 、Y 、Z 、B 的正负(2)坐标系设定：（3） G90：绝对值编程（以程序原点为基准编程）(4)G91：增量值编程（以前一点为基准编程）：（50，-35）（-50，-35）（50，35）（-50，35）程式原点：（（5）B 轴：G90往+方向旋转（或参数设定往较近方向旋转）G91以指令+、-旋转度度度度度度例：(6) GOO 快速定位其定义速度由参数设定，如下图（X ，Y ，Z ）指令格式：GOO X_ Y_ Z_; 例如要定位到下刀点：G00 X100 Y100 Z100;（7） G01 直线插补刀具以给定进给率从一点移动到另一点指令方式：G01 X_Y_Z_F_; F：进给率，单位mm/min （X，Y，Z）例如：G01 X100. Y100. F100;对下图所示图形分别用G91和G90编程（I）G40 G80; (II)G40 G80;G00 G90 G54 X0 Y0 S600 M 13; G00 G90 G54 X0 Y0 S600 M 13;G01 X20 Y10 F60; G01 G91 X20 Y10 F 60X70. (Y10.); X50. (Y0);(X70.) Y25.; (X0) Y15.;X20 Y45; X-50 Y20;(X20) Y10; (X0) Y-35;G00 X0 Y0; G00 X-20 Y-10;M30; G90;M30;（8）G02G03RX,Y)R-(X,Y)X5050XO ZO例：G02 I-50 F100；圆心终点起点JI(X,Y)G02使用R （一般） G02 X____Y____R____ F____ ;圆弧的顺逆方向是沿着垂直于圆弧所在平面的坐标轴的负方向观察，以判断其顺逆方向。
简单的数控编程例子
简单的数控编程例子

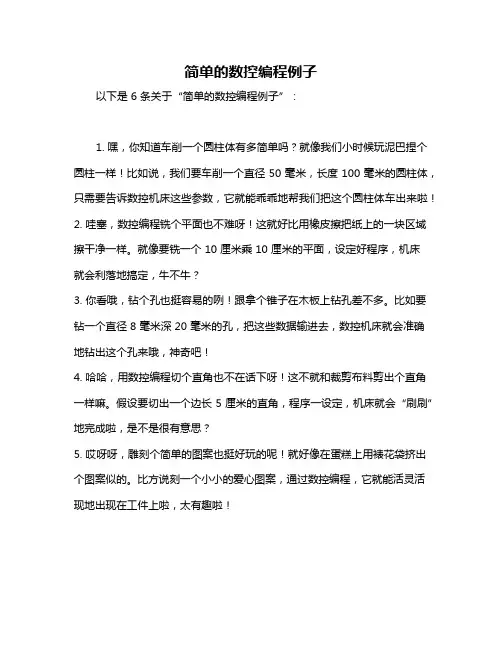

以下是 6 条关于“简单的数控编程例子”：
1. 嘿，你知道车削一个圆柱体有多简单吗？就像我们小时候玩泥巴捏个圆柱一样！比如说，我们要车削一个直径 50 毫米，长度 100 毫米的圆柱体，只需要告诉数控机床这些参数，它就能乖乖地帮我们把这个圆柱体车出来啦！
2. 哇塞，数控编程铣个平面也不难呀！这就好比用橡皮擦把纸上的一块区域擦干净一样。
就像要铣一个 10 厘米乘 10 厘米的平面，设定好程序，机床
就会利落地搞定，牛不牛？
3. 你看哦，钻个孔也挺容易的咧！跟拿个锥子在木板上钻孔差不多。
比如要钻一个直径 8 毫米深 20 毫米的孔，把这些数据输进去，数控机床就会准确地钻出这个孔来哦，神奇吧！
4. 哈哈，用数控编程切个直角也不在话下呀！这不就和裁剪布料剪出个直角一样嘛。
假设要切出一个边长 5 厘米的直角，程序一设定，机床就会“刷刷”地完成啦，是不是很有意思？
5. 哎呀呀，雕刻个简单的图案也挺好玩的呢！就好像在蛋糕上用裱花袋挤出个图案似的。
比方说刻一个小小的爱心图案，通过数控编程，它就能活灵活现地出现在工件上啦，太有趣啦！
6. 嘿呀嘿呀，让数控机床铣个沟槽也一点都不难哟！就像是在地上挖条小沟沟一样。
比如要铣一条宽 5 毫米深 8 毫米的沟槽，安排好程序，机床就会稳稳地完成任务，厉害吧！
我的观点结论就是：数控编程其实没那么神秘，这些简单的例子都能让我们看到它是多么有趣和实用，大家都可以去试试呀！。
加工中心编程100例简单
加工中心编程100例简单1. 前言加工中心是一种高效的数控机床，广泛应用于各种加工行业，如汽车零部件制造、航空航天工业、机械制造等。
加工中心编程是一项重要的技能，掌握好编程技巧可以提高加工效率、确保加工质量。
本文将介绍100个简单的加工中心编程例子，涵盖了常见的加工操作和编程技巧，旨在帮助读者快速入门加工中心编程。
2. 例子列表2.1. 直线插补•例子1：在X轴上移动10mm：G01 X10•例子2：在Y轴上移动5mm：G01 Y5•例子3：在X轴上移动到15mm，Y轴上移动到8mm：G01 X15 Y82.2. 圆弧插补•例子4：逆时针方向画一个半径为5mm的圆弧：G02 X5 Y0 R5•例子5：顺时针方向画一个半径为5mm的圆弧：G03 X0 Y5 R5•例子6：逆时针方向画一个半径为3mm的圆弧，起点在当前位置，终点位于X轴上1mm，Y轴上1mm：G02 X1 Y1 R32.3. 钻孔•例子7：在当前位置钻一个直径为10mm的孔：G81 X0 Y0 Z-10 R10•例子8：在X轴上移动到20mm，Y轴上移动到10mm，在（20，10）处钻一个直径为5mm的孔：G81 X20 Y10 Z-10 R5•例子9：在当前位置钻一个直径为8mm的孔，孔深为15mm：G81 X0 Y0 Z-15 R82.4. 螺纹加工•例子10：在X轴上移动到30mm，Y轴上移动到20mm，在（30，20）处加工一个内螺纹，螺纹直径为10mm，螺距为2mm：G33 X30 Y20 Z-10 D10 P2•例子11：在当前位置加工一个外螺纹，螺纹直径为8mm，螺距为1mm：G32 X0 Y0 Z-8 D8 P1•例子12：在X轴上移动到40mm，Y轴上移动到30mm，在（40，30）处加工一个外螺纹，螺纹直径为6mm，螺距为0.5mm：G32 X40 Y30 Z-6 D6 P0.52.5. 刀具补偿•例子13：在当前位置加工一个直径为10mm的孔，同时刀具半径补偿为2mm：G41 D10•例子14：在X轴上移动到50mm，Y轴上移动到40mm，在（50，40）处加工一个直径为6mm的孔，同时刀具半径补偿为3mm：G42 X50 Y40 D6•例子15：在当前位置加工一个直径为8mm的孔，同时刀具半径补偿为1mm：G43 D82.6. G函数•例子16：在当前位置暂停0.5秒：G04 P0.5•例子17：设置进给率为100mm/min：G01 F100•例子18：设置主轴转速为8000转/分钟：M03 S80002.7. 其他操作•例子19：将当前位置设为工件坐标系原点：G54 X0 Y0•例子20：将当前位置设为相对坐标系原点：G91 G92 X0 Y03. 总结本文介绍了100个简单的加工中心编程例子，覆盖了直线插补、圆弧插补、钻孔、螺纹加工、刀具补偿、G函数和其他操作。
加工中心编程实例
加工中心编程实例P73 例6-1加工工序1)用φ3中心钻打五个定位孔，深2mm;2)用φ10的麻花钻在五个定位孔的基础上钻五个通孔;3)用φ14的扩孔钻扩五个通孔;4)φ20的锪钻，锪五个圆柱面沉头孔;5)?用φ14的平头钻铣刀粗(3mm/次，共两次)、精铣φ33的沉头孔;用φ14的平头钻铣刀粗(吃刀量3.5mm)、精加工中间φ104凸台部分;用φ14的平头钻铣刀冲铣四个卡槽。
用φ14的平头钻铣刀加工φ96上的四段R39的凹弧。
6)用φ10的立铣刀粗(吃刀量1.5mm)、精加工中心18×18带倒圆角的通孔; 刀具卡片刀具名称刀具装长度补偿刀具直径半径补偿代主轴进给刀具卡长度代码与补码与补偿值转速速度代码偿值φ3中心钻 T01 100 H01 100 S800 F50φ10麻花钻 T02 100 H02 160 S600 F50φ14扩孔钻 T03 180 H03 180 S500 F60φ20锪钻 T04 140 H04 140 S400 F60φ10立铣刀φ10 T05 150 H05 150 D51 5.5 S500 F150D52 5. F100φ14钻铣刀φ14 T06 160 H06 160 D61 10.5 S500 F200D62 7.5 F100D63 7 F50程序清单:主程序:N1 G90 T01N2 G53 G28 Z0 M06 取中心钻N3 G54 G43 H01 G00 Z20(N4 S800 M03 T02N5 G99 G81 X0 Y0 Z-2(R3(F50 用中心钻点五个定位孔N6 Z-6(M98 P01N7 G80 M05 G49N8 G53 G28 Z0 M06 换麻花钻N9 G54 G43 H02 G00 Z20(N10 S600 M03 M08 T03N11 G99 G81 X0 Y0 Z-18(R3(F50 用麻花钻打五通孔 N12 M98 P01N13 G80 M05 M09 G49N14 G53 G28 Z0 M06 换φ14的扩孔钻 N15 G54 G00 G43 H03 Z20(N16 S500 M03 M08 T04N17 G99 G81 X0 Y0 Z-18(R3(F60 用φ14的扩孔钻扩通孔 N18 M98 P01 N19 G80 G49 M05 M09N20 G53 G28 Z0 M06 换φ20的锪钻 N21 G54 G00 G43 H04 Z20(N22 S400 M03 M08 T06N23 G99 G82 X0 Y0 Z-9(R3(P1000 F60 用φ20的锪钻锪沉头孔 N24 Z-6(M98 P01N25 G80 G49 M05 M09N26 G53 G28 Z0 M06 换φ14的平头钻铣刀N27 G54 G00 X0 Y0N28 G43 H06 Z-9( 铣中心φ33的沉头孔N29 S500 M03 M08 T05N30 G01 G42 D61 X16.5 F150 用R10.5虚拟半径逆铣中心沉头孔至φ26 N31 M98 P02N32 G01 G42 D62 X16.5 F150 用R7.5虚拟半径逆铣中心沉头孔至φ32 N33 M98 P02N34 G01 G41 D63 X10.Y-6.5 F300 用实际铣刀半径顺铣中心沉头孔至φ33 N35 M98 P03N36 G00 Z5.N37 G00 X0 Y-68. 铣φ104圆台 N38 G01 Z-4. F300N39 G01 G42 D62 Y-48. F200 用R7.5虚拟半径逆铣圆台至φ97 N40 G03 X0 Y-48. I0 J48.N41 G01 G41 D63 Y-48. F100 用实际铣刀半径顺铣圆台至φ96 N42 G02 X0 Y-48. I0 J48.N43 M98 P04 调04号子程序铣4个卡槽 N44 M98 P05 铣第一象限R39的圆弧N45 M21 M98 P05 铣第二象限R39的圆弧 N46 M22 M98 P05 铣第三象限R39的圆弧 N47 M23 取消镜象N48 M22 M98 P05 铣第四象限R39的圆弧 N49 M23 取消镜象N50 G40 G49 M05 M09N51 G53 G28 Z0 M06 换φ10的立铣刀 N52 G54 G00 X0 Y0N53 G43 H05 Z-16(N54 S500 M03 M08 T00N55 G01 G42 D51 X9(F150 用R5.5虚拟半径逆铣18×18通孔 N56 M98 P06 N57 G01 G41 D52 X4.Y-5. F300 用实际铣刀半径顺铣18×18通孔 N58 M98 P07N59 G49 M05 M09N60 G53 G28 Z0 M06 把φ10的立铣刀入库 N61 M02子程序:O01 四个角孔的中心位置子程序 N1 X84(Y42(N2 X-84(N3 Y-42(N4 G98 X84(N5 M99O02 逆铣中心沉头孔子程序N1 G02 X16.5 Y0 I-16.5 J0 N2 G00 G40 X0 Y0N3 M99O03 顺铣中心沉头孔子程序N1 G03 X16.5 Y0 I0 J6.5 F100 N2 G03 X16.5 Y0 I-16.5 J0 N3 G03 X10. Y6.5 I-6.5 J0 F300 N4 G00 G40 X0 Y0N5 M99O04 铣刀卡槽子程序N1 G01 G40 X0 Y-28. F50 铣圆台Y负向卡槽 N2 G01 Z5. F300N3 G00 X0 Y60.N4 G01 Z-4. F300N5 G01 Y28. F50 铣圆台Y正向卡槽 N6 G01 Z5. F300N7 G00 X60. Y0N8 G01 Z-4. F300N9 G01 X28.F50 铣圆台X正向卡槽 N10 G01 Z5. F300N11 G00 X-60. Y0N12 G01 Z-4. F300N13 G01 X-28. F50 铣圆台X负向卡槽 N14 G01 Z5. F300N15 M99O05 4端R39弧段的加工子程序 N1 G90 G40 G00 X56.569 Y56.569 N2 G01 Z-4(F300N3 G91 G41 D63 X-39(N4 G03 X39(Y-39(I39(J0 F100 N5 G90 G00 Z5(N6 M99O06 逆铣18×18倒圆角通孔子程序 N1 Y-9(N2 X-9(N3 Y9(N4 X9.N5 Y0N6 G00 G40 X0 Y0N7 M99O07 顺铣18×18倒圆角通孔子程序N1 G03 X9. Y0 I0 J5. F100N2 G01 Y9.N3 X-9.N4 Y-9.N5 X9.N6 Y0N7 G03 X4. Y5. I-5. J0 F300 N8 G00 G40 X0 Y0N9 M99。
