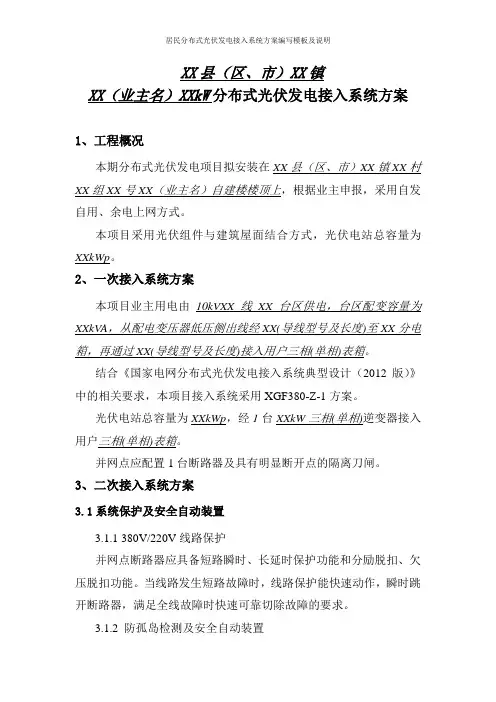

居民分布式光伏发电接入系统方案编写模板及说明
XX县（区、市）XX镇XX（业主名）XXkW分布式光伏发电接入系统方案1、工程概况本期分布式光伏发电项目拟安装在XX县（区、市）XX镇XX村XX组XX号XX（业主名）自建楼楼顶上，根据业主申报，采用自发自用、余电上网方式。
本项目采用光伏组件与建筑屋面结合方式，光伏电站总容量为XXkWp。
2、一次接入系统方案本项目业主用电由10kVXX线XX台区供电，台区配变容量为中的相关要求，本项目接入系统采用XGF380-Z-1方案。
光伏电站总容量为XXkWp，经1台XXkW三相(单相)逆变器接入用户三相(单相)表箱。
并网点应配置1台断路器及具有明显断开点的隔离刀闸。
3、二次接入系统方案3.1系统保护及安全自动装置3.1.1 380V/220V线路保护并网点断路器应具备短路瞬时、长延时保护功能和分励脱扣、欠压脱扣功能。
当线路发生短路故障时，线路保护能快速动作，瞬时跳开断路器，满足全线故障时快速可靠切除故障的要求。
3.1.2 防孤岛检测及安全自动装置380V/220V电压等级并网点采用具备防孤岛能力的逆变器。
逆变器必须具备快速监测孤岛，且监测到孤岛后立即断开与电网的连接能力，且防孤岛保护动作时间不大于2s。
逆变器还应符合国家、行业相关技术标准，具备高/低电压闭锁、检有压自动并网功能。
3.2 系统调度自动化3.2.1调度关系及调度管理根据《国家电网公司关于印发<分布式电源接入配电网设计规范>等4项标准的通知》（国家电网企管[2014]365号）文中规定，本方案光伏发电采用自发自用、余电上网，暂不考虑建立调度关系。
3.2.2配置及要求（1）远动系统根据《国家电网公司关于印发<分布式电源接入配电网设计规范>等4项标准的通知》（国家电网企管[2014]365号）文规定，380V/220V 接入的分布式电源项目，暂只需要上传发电量信息，并送至主管机构，不配置独立的远动系统。
（2）电能量计量本次运营模式采用自发自用、余电上网，应在并网点及产权分界点分别设置一套并网电能表及关口电能计量表。
分布式光伏发电系统设计方案
分布式光伏发电系统设计方案随着能源环保意识的提高和光伏技术的不断发展，分布式光伏发电系统成为当今的热点话题。
本文将介绍一种分布式光伏发电系统的设计方案。
一、项目概述分布式光伏发电系统是指将光伏电池板分布在城市中的各个建筑物上，通过光伏组件将太阳能转换为电能，供给周围的建筑物使用，并将多余的电能通过电网逆向供给电网。
该系统能够有效利用建筑物的空间，减少能源浪费，降低能源消耗。
二、系统设计1.光伏组件选择选择高效率的光伏组件是一个关键步骤。
可以选择单晶硅、多晶硅、PERC等高效的光伏组件，并根据实际情况确定组件的类型和功率。
2.安装设计根据建筑物的结构和朝向进行安装设计。
首先，在建筑物的南面和屋顶上安装光伏组件，以最大限度地利用太阳能。
同时，还可以考虑在遮挡影响较小的其他方位上进行安装，以增加发电量。
3.逆变器选择逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
根据系统的容量和实际需求选择逆变器的类型和功率。
同时需要考虑逆变器的质量和可维护性。
4.电网连接将发电系统与电网连接是实现分布式光伏发电的重要一环。
需要选择合适的电网连接设备，并确保系统与电网的安全连接，防止逆变器损坏或电网过载。
5.电能管理系统为了实现对光伏发电系统的监控和管理，需要设计电能管理系统。
该系统可以实时监测光伏发电系统的发电情况、功率输出以及电网连接状况等。
并通过网络传输数据，实现对系统的远程监控和控制。
三、经济效益分析1.发电收益2.节约能源成本通过光伏发电系统自发电，可以减少购买电能的成本，节约能源支出。
3.政府补贴政策根据国家和地方的政策，分布式光伏发电系统可能享受相关的补贴政策，进一步提高项目的经济效益。
四、环境效益分析1.减少二氧化碳排放通过分布式光伏发电系统的建设，可以减少使用传统能源带来的温室气体排放，减少对环境的影响。
2.节约资源3.增加清洁能源比例五、总结通过以上的设计方案，可以实现分布式光伏发电系统的建设，促进可再生能源的利用，减少对传统能源的依赖，同时也提高了电力供给的可靠性和可持续性。
居民5KW瓦屋面分布式光伏并网方案.doc222-副本
居民5KW⽡屋⾯分布式光伏并⽹⽅案.doc222-副本86.4KW平顶屋⾯光伏并⽹系统⽅案公司名称：佛⼭市欧亚玛电器实业有限公司地址：罗村新光源产业基地D4联系⼈：联系电话：⽬录⼀、公司简介 (3)⼆、太阳能并⽹系统简介 (4)1、并⽹系统的优点 (4)2、并⽹发电系统的原理及组成 (4)三、补贴政策 (6)四、⽅案概述 (7)五、系统设计 (8)1、设计总则 (8)2、电池组件及⽅阵⽀架的设计 (8)3、并⽹逆变器 (10)4、配电室设计 (11)5、并⽹发电系统的防雷 (12)六、系统建设及施⼯ (12)1、施⼯顺序 (12)2、施⼯准备 (12)3、项⽬进度表 (13)七、系统安装调试 (14)1、太阳电池组件安装和检验 (14)2、总体控制部分安装 (14)3、检查和调试 (14)⼋、⽀架图纸 (16)九、系统配置 (17)⼗、公司资质 (18)1、营业执照 (18)2、税务登记证 (18)3、组织机构代码 (19)⼀、公司简介佛⼭市欧亚玛电器实业有限公司是⼀家集⽣产销售于⼀体的绿⾊新能源科技公司，致⼒于太阳能、风能等新能源产品的开发利⽤。
公司创建于1998年，⽬前占地20,000多平⽅⽶，拥有独⽴的风⼒发电机⽣产⼚和风⼒发电控制系统的研发部门，太阳能电池板，并⽹逆变器，离⽹逆变器，蓄电池等⽣产⼚。
2007年开始致⼒于开发集成太阳能发电系统，产品销往俄罗斯、也门、巴基斯坦、中东沙特、印度等地区。
携着⼤量的国外市场经验，2016年，我司开始⼤⼒拓展国内光伏系统集成市场，提供专业的民⽤建筑、⼯商业建筑、公共建筑以及农业太阳能光伏发电系统解决⽅案。
作为专业的系统集成商，欧亚玛公司可以从⽴项咨询、⽅案设计、⼯程安装、并⽹⽀持到监测维护为您提供⼀站式服务。
我们让太阳能发电变得简单。
欧亚玛的⼯程师会与您⼀道设计⼀个符合您的发电需求、资⾦预算、房屋结构的系统⽅案，通过专业的场地分析、设备选择，为您的屋顶提供个性化的整体设计，提供专业的技术⽅案。
分布式家庭光伏并网电站施工方案
总则1、为鼓励及促进分布式家庭光伏并网电站的推广应用，规范化分布式家庭光伏并网电站安装、施工的流程及具体实施过程，制定本规范。
2、本规范适用于新建、改建和扩建的分布式家庭并网电站，对于与建筑相结合的光伏电站同时应符合其他建筑、电气相关标准要求。
3、施工范围包括分布式家庭光伏并网电站内的所有土建工程、设备安装工程、电气工程、设备调试、防雷接地等。
4、施工人员在施工前应熟悉本规范和现行有关安全技术标准及产品的技术文件，并按要求操作。
施工人员应具有一定的电气知识。
5、在光伏电站施工中，除应符合本规范外，还应符合国家现行有关标准的规定。
6、本标准由敖龙龙提出并负责解释。
本标准主要起草人：敖龙龙1、范围本规范适应于安装容量：1MW以下（含）分布式光伏电站。
1MW以上分布式光伏电站同样适用2、规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规定。
<光伏发电站施工规范><电气安装施工规范><建筑施工规范等>3、术语和定义本规范采用了下列名词和术语3.1、分布式光伏并网电站distributedgrid-tiedsolarsystem本规范所指分布式光伏并网电站指接入10kV及以下电压等级，单个并网点接入容量6MW以下在地理上具有分散性相互之间不公用并网点的的光伏并网发电电站系统。
3.2、家庭并网光伏电站house-uesdgrid-tiedsolarsystem本规范所指家庭并网光伏电站指安装容量：三相30kW 以下（含），单相10kW以下（含）的居民并网电站和安装容量：三相50kW以下（含），单相10kW以下（含）的公共建筑的并网电站。
3.3、公共连接点pointofcommoncoupling（PCC）电力系统中一个以上用户的连接处。
上海分布式别墅光伏发电方案
复地北桥城别墅4KW光伏发电系统一、项目概况本发电系统拟建设在别墅平面屋顶上，主要采用常规固定安装方式。
1.1 项目地理位置及环境上海市位于北纬31°14’，东经121°29’，地处我国大陆东部沿海中部，东濒东海、南临杭州湾，为长江和钱塘江入海汇合处。
全市为坦荡低平的长江三角洲冲积平原的一部分，地面平均海拔高度为4m左右（上海吴淞零点），全区除松江区的佘山外，其余各地均无山地。
上海市地处北亚热带季风区，气候温和湿润、光照充足，降水丰沛，四季分明。
年平均气温16.5℃，春季始于3月，夏季自梅雨开始，进入盛夏后，高温干燥，秋季秋高气爽；冬季晴朗少雨，日照条件较为充足，太阳能资源比较丰富。
上海日照条件较为充足，太阳能资源比较丰富，多年平均日照时数为2,014 小时。
日照时数的分布以夏季最多，达600-700小时，占年总时数的三分之一左右；冬季最少，约360-465小时，仅占年总时数的18-23%。
多年平均太阳总辐射量为4,500MJ/m2·a，太阳总辐射量的分布以夏季最多，占年总量的三分之一左右；冬季最少，仅占年总时数的16%，春秋季接近相等，太阳总辐射量的分布与日照时数的分布基本相似。
1.2 供电技术条件工作电压：单相AC220V AC/50Hz发电类型：太阳能光伏并网发电阵列容量：4kW逆变器额定功率：4kW1.3 太阳能安装区域选择图1-1 别墅西侧屋顶图1-2 别墅南侧屋顶二、光伏并网发电系统设计2.1 系统原理系统采用太阳能组件型号为HT60-156P-250（250Wp），共16块，配置一台4kW光伏并网逆变器，以及配电箱（含计量）和通讯模块（可选配），系统总容量为4kW。
太阳能组件发出的直流电经过逆变器，逆变成交流电，再经过配电箱后直接并入用户侧220V低压电网。
配电箱内置断路器、防雷器以及双向电能计量表，发电系统产生的多余电量通过双向电能计量表后送入电网，产生卖电收益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分布式家用光伏典型设计方案
本文介绍的分布式家用光伏，是指10kW以下，安装在家庭屋顶，通过220V并网或者380V并网的项目。
大部分采用自发自用余量上网的方式，最大装机容量为上一级变压器容量的25%。
1、选择合适的安装场地：家庭屋顶一般采用瓦片结构和水泥结构，安装方在推销光伏或者接到用户申请时，要去现场考察，因为并不是每家屋顶都适合安装光伏。
首先要确定屋顶的承载量能不能达到要求，太阳能电站设备对屋顶的承载要求大于30kg/平米，一般近5年建的水泥结构的房屋都可以满足要求，而有10年以上的砖瓦结构的房屋就要仔细考察了；其次要看周边有没有阴影遮挡，即使是很少的阴影也会影响发电量，如热水器，电线杆，高大树木等，公路旁边以及房屋周边工厂有排放灰尘的，组件会脏污，影响发电量；最后要看屋顶朝向和倾斜角度，组件朝南并在最佳倾斜角度时发电量最高，如果朝北则会损失很多发电量。
遇到不适合装光伏的要果断拒绝，遇到影响发电量的需要和业主实事求是讲清楚，以免后续有纠份。
2、选择合适的光伏组件：光伏组件有多晶硅，单晶硅，薄膜三种技术路线，各种技术都有优点和缺点，在同等条件下，光伏系统的效率只和组件的标称功率有关，和组件的效率没有直接关系，组件技术成熟，国内一线和二线品牌的组件生产厂家质量都比较可靠，客户需要选择从可靠的渠道去购买。
光伏组件有60片电池和72片电池两种，分布式光伏一般规模小，安装难度大，所以推荐用60片电池的组件，尺寸小重量轻安装方便。
按照市场规律，每一年都会有一种功率的组件出货量特别大，业内称为主流组件，组件的效率每一年都在增加，2017年是多晶265W，单晶275W，这种型号性价比最高，也比较容易买到，到2018年预计是多晶270W，单晶280W性价比最高。
3、选择合适的支架：根据屋顶的情况，可以选择铝支架，C型钢，不锈钢等支架，另考虑到光伏支架强度、系统成本、屋顶面积利用率等因素。
在保证系统发电量降低不明显的
情况下（降低不超过1%）尽可能降低光伏方阵倾斜角度，以减少受风面，做到增加支架强度，减少支架成本、提高有限场地面积的利用率。
漏雨是安装光伏电站过程中需要注意的问题，防水工作做好了，光伏电站才安全。
光伏支架安装在屋顶支撑着组件，连接着屋顶。
它的设计多采用顶上顶的方式，不会对屋面原有防水进行穿孔、破坏；压块采用预制构件，不用现场浇注，可以避免了太阳能支架安装对屋面防水层的硬性破坏。
4、光伏方阵串并联设计：分布式光伏发电系统中，太阳能电池组件电路相互串联组成串联支路。
串联接线用于提升直流电压至逆变器电压输入范围，应保证太阳能电池组件在各种太阳辐射照度和各种环境温度工况下都不超出逆变器电压输入范围。
工作电压在逆变器的额定工作电压左右，效率最高，单相220V逆变器，逆变器输入额定电压为360V，三相380V逆变器，逆变器输入额定电压为650V。
如3kW逆变器，配260W 组件，工作电压30.5V，配12块工作电压366V，功率为3.12kW为最佳。
10KW逆变器配260W 组件，接40块组件，每一路20串，电压为610V，总功率为10.4kW为最佳。
5、电缆的选择：在家用光伏系统中，建议采用铜电缆。
因为光伏组件MC4接头，光伏逆变器输出接线端子，并网开关的接线端子都是用铜芯做的，如果用铝线，铜铝直接连接，就会形成了一种化学电池，即电化学腐蚀。
这样就会引起铜铝之间接触不良，接触电阻增大。
当有电流通过时，将使接头部位温度升高，而温度升高更加速了接头腐蚀，增加了接触电阻，造成恶性循环，直至烧毁。
逆变器的输出防水接头，其线径也是按照铜线来设计的，如果采用铝线，则需要大一型号的线。
如30KW逆变器，设计输出使用10平方的铜线，用铝线则需要16平方，线缆面积增加，而防水接线端子面积有限，有可能容不下，有些安装商就把防水接线端子拆掉或者破坏，这样会造成接线端子防护不严，容易进水，绝缘不好。
还要选择多股的BVR软铜线，不要用BV硬铜线，因为硬铜线和接线端子容易接触不良，转弯的地方还有应力，容易引发螺丝松动，接触不良。
6、常用家用光伏系统设计方案：常见家用光伏系统，单相一般是3kW到8kW，三相一般是4-10kW，在条件允许的情况下，推荐使用三相并网，因为在同等条件下，三相并网比单相并网投资少，发电量高，如10kW系统，单相并网需要2台逆变器，直流输入4个组串，8根直流电缆，交流需要2个开关，三相并网只要一台逆变器，直流输入2个组串，4根直流电缆，交流需要1个开关。
三相比单相电流少，损耗就少效率高；380V并网对电网影响少，不会因提升电网电压而停机。
3kW家用光伏设计方案
方案约需要30㎡屋顶面积，采用265Wp光伏组件12块组成，总功率3.18KWp屋。
系统采用1台3KW光伏逆变器，接入220V线路送入户业主原有室内进户配电箱，再经由220V
线路与业主室内低压配电网进行连接，即可送电进入市电网。
逆变器最大直流电压（最大阵列开路电压）为550V，最大功率电压跟踪范围为70~550V，MPPT路数为1路/1并。
每个太阳电池组件额定工作电压为30.8V，开路电压为38.3V，在环境温度为25±2℃、太阳辐射照度为1000W/m2的额定工况下，12个太阳电池串联的串联支路额定工作电压为369.6V，开路电压459.6V，均在逆变器允许输入范围内，可确保正常工作。
在工况变化时考虑在平均极端环境温度为-10℃时，太阳能电池组件串的最大功率点工作电压为12×30.8×(0.35%×35+1)=415V，满足550V最高满载MPPT点的输入电压要求；在极端最高环境温度为42℃时，太阳能电池组件的工作电压为12×31.2×(-0.35%×
17+1)=352.1V，满足70V最低MPPT点的输入电压要求。
系统配置
常用家用光伏系统配置：
4.2kW电气系统图
5.0kW电气系统图
6.0kW电气系统图
8.0kW电气系统图
10.0kW电气系统图。
