自动物流仓库预作用与自动灭火系统设计正式版
自动化立体仓库消防系统设计
自动化立体仓库消防系统设计一、引言自动化立体仓库是一种高效的仓储系统，广泛应用于物流、电商等行业。
然而，由于仓库内大量储存的货物以及设备的复杂性，仓库消防安全问题日益凸显。
因此，本文旨在设计一套适用于自动化立体仓库的消防系统，确保仓库内的货物和设备在火灾发生时能够得到及时有效的保护。
二、设计原则1. 安全性：确保消防系统能够及时检测火灾并采取相应的灭火措施，最大程度减少火灾对仓库内货物和设备的损害。
2. 可靠性：消防系统应具备高可靠性，能够在任何情况下正常运行，并及时报警。
3. 自动化：消防系统应具备自动检测、报警和灭火的功能，减少人为干预的可能性。
4. 全面性：消防系统应覆盖仓库内的每个区域，确保火灾无处可逃。
三、设计方案1. 火灾检测系统采用烟雾探测器、温度探测器和火焰探测器等设备，实时监测仓库内的火灾情况。
当探测器检测到烟雾、温度或火焰时，会自动触发报警装置，并将报警信号发送至消防控制中心。
2. 报警系统消防控制中心接收到火灾报警信号后，会立即启动声光报警装置，同时将报警信息发送至仓库管理人员和消防队伍。
报警装置应具备高音量和明亮的闪光灯，以便及时提醒人员撤离。
3. 自动喷水灭火系统当火灾发生时，自动喷水灭火系统会自动启动。
系统通过喷头将水雾喷洒到火灾现场，迅速降低火焰温度，抑制火势蔓延。
喷水灭火系统应具备灵敏的火灾探测和快速响应的能力。
4. 气体灭火系统对于一些特殊的货物，如易燃液体或氧化剂，采用气体灭火系统更为合适。
系统会释放特定的灭火气体，将氧气浓度降低到无法支持燃烧的水平，从而达到灭火的效果。
气体灭火系统应具备可靠的检测和控制功能，确保灭火效果和安全性。
5. 应急疏散系统仓库内应设置应急疏散通道，并配备应急照明设备，以便人员在火灾发生时能够迅速疏散。
应急疏散通道应符合相关的安全标准，通道上应设置明确的标识和指示灯。
6. 远程监控系统为了实时监测仓库内的消防安全情况，可以在消防控制中心设置远程监控系统。
自动化立体仓库消防系统设计
自动化立体仓库消防系统设计引言概述：自动化立体仓库是现代物流产业中的重要组成部分，为了保障仓库内货物的安全，消防系统的设计显得尤为重要。
本文将详细阐述自动化立体仓库消防系统设计的五个部分，包括火灾预防、火灾报警、灭火系统、疏散通道设计以及消防设备维护。
一、火灾预防：1.1 定期检查电气设备：自动化立体仓库中的电气设备是火灾的潜在风险源，应定期进行维护和检查，确保其正常运行。
1.2 安装可燃气体检测器：通过安装可燃气体检测器，能够及时发现仓库内可能存在的可燃气体，预防火灾的发生。
1.3 确保货物堆放安全：合理规划货物堆放区域，避免过度堆放和堆放不当导致的火灾隐患。
二、火灾报警：2.1 安装火灾报警器：在自动化立体仓库内的关键区域和通道设置火灾报警器，能够及时发出警报，提醒人员进行紧急疏散。
2.2 配备可视化报警系统：通过安装可视化报警系统，可以直观地显示火灾发生的位置，便于消防人员快速定位火灾源。
2.3 配备远程报警功能：将火灾报警系统与监控中心相连，实现远程报警功能，提高火灾报警的及时性和准确性。
三、灭火系统：3.1 安装自动喷水系统：在自动化立体仓库内设置自动喷水系统，能够在火灾发生时迅速启动，控制火势的蔓延。
3.2 配备干粉灭火器：在关键区域和通道设置干粉灭火器，以备紧急情况下使用，对火灾进行初期扑灭。
3.3 使用气体灭火系统：对于特殊区域，如电气设备室，可采用气体灭火系统进行灭火，避免水灭火带来的二次损失。
四、疏散通道设计：4.1 规划合理的疏散通道：在自动化立体仓库内合理规划疏散通道，确保人员在火灾发生时能够快速、安全地撤离。
4.2 安装应急照明设备：在疏散通道和关键区域安装应急照明设备，保证火灾发生时人员能够清晰地看到疏散通道的位置。
4.3 设置疏散指示标志：在疏散通道和关键区域设置疏散指示标志，指示人员正确的疏散方向，避免混乱和堵塞。
五、消防设备维护：5.1 定期检查消防设备：定期对自动化立体仓库内的消防设备进行检查和维护，确保其正常工作状态。

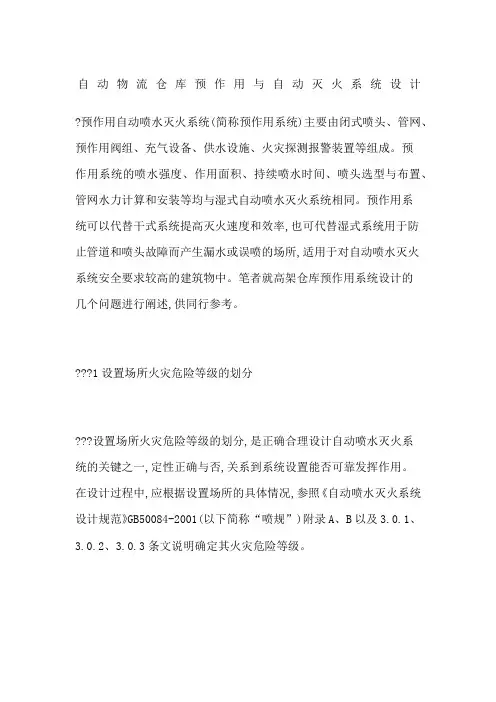

自动物流仓库预作用与自动灭火系统设计
自动物流仓库预作用与自动灭火系统设计?预作用自动喷水灭火系统(简称预作用系统)主要由闭式喷头、管网、预作用阀组、充气设备、供水设施、火灾探测报警装置等组成。
预作用系统的喷水强度、作用面积、持续喷水时间、喷头选型与布置、管网水力计算和安装等均与湿式自动喷水灭火系统相同。
预作用系统可以代替干式系统提高灭火速度和效率,也可代替湿式系统用于防止管道和喷头故障而产生漏水或误喷的场所,适用于对自动喷水灭火系统安全要求较高的建筑物中。
笔者就高架仓库预作用系统设计的几个问题进行阐述,供同行参考。
???1设置场所火灾危险等级的划分???设置场所火灾危险等级的划分,是正确合理设计自动喷水灭火系统的关键之一,定性正确与否,关系到系统设置能否可靠发挥作用。
在设计过程中,应根据设置场所的具体情况,参照《自动喷水灭火系统设计规范》GB50084-2001(以下简称“喷规”)附录A、B以及3.0.1、3.0.2、3.0.3条文说明确定其火灾危险等级。
???“喷规”对建筑物火灾危险等级的划分,是对原规范第2.0.1条的修改,容易掌握。
而仓库火灾危险等级的划分,则是在参照美国相关规范标准,结合我国国情,综合归纳并简化为I级、II级、III级。
文献2按照储存物品的种类及大小、摆放方式(密集程度、堆积高度)、包装材料及包装方式、货架形式等将仓库火灾危险等级划分为I级、II级、III级、IV级和塑料橡胶类(A、B、C),附表列举种类较多,设计时很容易类比确定。
建议“喷规”修订时,对仓库火灾危险等级的划分再详细一些,以便实际操作。
???2保证规范规定的预作用系统充水时间应采取的技术措施???“喷规”第8.0.9条规定:预作用喷水灭火系统的充水时间不宜大于2min。
文献2规定,喷水系统及所控制的喷头配置应满足时限要求,即从感温系统动作开始,水流通过每122m长的配水干管到达最不利点喷头的时间不超过1min,最大总时间不应超过3min。
如何保证规定的充水时间,在设计中笔者认真分析了与充水时间有关的因素,针对这几种因素,设计采取了以下几条技术措施。

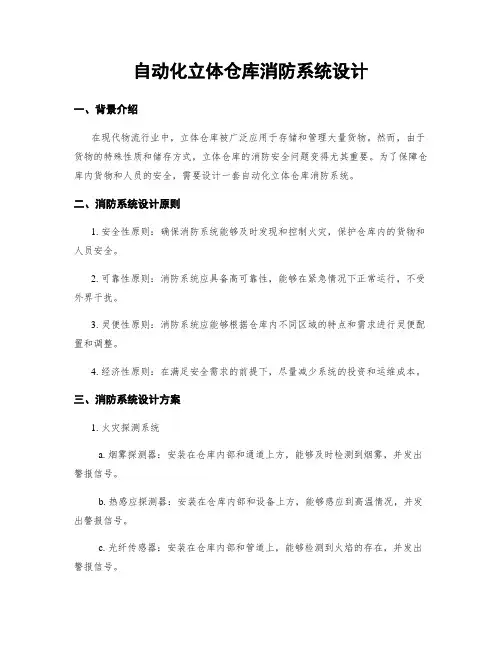

自动化立体仓库消防系统设计
自动化立体仓库消防系统设计一、背景介绍在现代物流行业中，立体仓库被广泛应用于存储和管理大量货物。
然而，由于货物的特殊性质和储存方式，立体仓库的消防安全问题变得尤其重要。
为了保障仓库内货物和人员的安全，需要设计一套自动化立体仓库消防系统。
二、消防系统设计原则1. 安全性原则：确保消防系统能够及时发现和控制火灾，保护仓库内的货物和人员安全。
2. 可靠性原则：消防系统应具备高可靠性，能够在紧急情况下正常运行，不受外界干扰。
3. 灵便性原则：消防系统应能够根据仓库内不同区域的特点和需求进行灵便配置和调整。
4. 经济性原则：在满足安全需求的前提下，尽量减少系统的投资和运维成本。
三、消防系统设计方案1. 火灾探测系统a. 烟雾探测器：安装在仓库内部和通道上方，能够及时检测到烟雾，并发出警报信号。
b. 热感应探测器：安装在仓库内部和设备上方，能够感应到高温情况，并发出警报信号。
c. 光纤传感器：安装在仓库内部和管道上，能够检测到火焰的存在，并发出警报信号。
2. 自动喷水灭火系统a. 喷头设计：根据仓库内不同区域的特点，采用不同类型的喷头，如喷雾喷头、喷雾喷头等。
b. 喷水泵站：根据仓库的面积和水压要求，选择适当的喷水泵站，并配置备用泵站以确保系统的可靠性。
c. 水源供应：确保消防系统有稳定的水源供应，可以通过自备水池、消防水箱等方式实现。
3. 自动气体灭火系统a. 气体选择：根据仓库内货物的特性，选择合适的灭火气体，如干粉、二氧化碳等。
b. 灭火装置：根据仓库内不同区域的需求，将灭火装置合理布置，确保灭火效果。
c. 气体泄漏监测：安装气体泄漏监测装置，能够及时发现气体泄漏情况，并采取相应措施。
4. 火灾报警系统a. 报警控制器：安装在仓库的控制中心，能够接收和处理火灾探测器发出的信号，并触发相应的报警。
b. 报警装置：在仓库内设置声光报警装置，能够及时向人员发出警报信号。
c. 远程监控：将火灾报警系统与仓库的监控系统相连接，实现远程监控和管理。
自动化立体仓库消防系统设计
自动化立体仓库消防系统设计一、引言自动化立体仓库是现代物流行业中常见的仓储设施，为了保障仓库内物品和人员的安全，消防系统的设计非常重要。
本文将详细介绍自动化立体仓库消防系统的设计要求、设计原则以及具体的设计方案。
二、设计要求1. 系统可靠性：消防系统需要具备高可靠性，能够在火灾发生时快速响应并采取有效措施进行灭火和疏散。
2. 系统灵便性：消防系统需要灵便适应不同的仓库布局和物品存储方式，能够覆盖整个仓库区域，并根据需要进行分区控制。
3. 系统智能化：消防系统需要具备智能化管理功能，能够实时监测仓库内的温度、烟雾和火焰等指标，并自动触发相应的报警和灭火措施。
4. 系统可扩展性：消防系统需要具备可扩展性，能够根据仓库规模的扩大进行系统的升级和扩展。
三、设计原则1. 灭火原则：采用多种灭火方式相结合，包括自动喷水灭火系统、气体灭火系统等，以确保在不同火灾情况下都能够有效灭火。
2. 疏散原则：设置合理的疏散通道和应急出口，保证人员能够快速安全地撤离仓库。
3. 报警原则：设置火灾报警装置，包括烟雾报警器、温度报警器等，能够及时发现火灾并触发报警信号。
4. 监控原则：安装视频监控系统，实时监测仓库内的火灾情况和人员疏散情况，提供有效的监控和记录功能。
四、设计方案1. 自动喷水灭火系统：在仓库内设置自动喷水灭火系统，根据仓库的大小和布局，合理设置喷头的数量和位置，确保能够全面覆盖仓库内的火灾区域。
系统应具备自动感应火灾的功能，当监测到火灾时，自动启动喷水装置进行灭火。
2. 气体灭火系统：针对仓库内的特殊物品或者设备，如电子设备、化学品等，采用气体灭火系统进行灭火。
系统应具备自动感应火灾的功能，当监测到火灾时，自动释放灭火气体进行灭火。
3. 烟雾报警系统：在仓库内设置烟雾报警器，能够及时监测到火灾产生的烟雾，并发出强而有力的报警信号。
报警器应分布均匀，能够覆盖整个仓库区域。
4. 温度报警系统：在仓库内设置温度报警器，能够实时监测仓库内的温度变化，并在温度超过设定阈值时发出报警信号。
自动化立体仓库消防系统设计
自动化立体仓库消防系统设计引言概述自动化立体仓库是现代物流行业的重要组成部分，其高效的货物存储和取货系统大大提高了仓储效率。
然而，由于仓库内货物密集堆放，火灾风险较高，因此消防系统设计尤为重要。
本文将从设计角度探讨自动化立体仓库消防系统的关键要素。
一、火灾风险评估1.1 仓库内部火灾风险源：包括货物堆放、机械设备、电气设备等。
1.2 仓库结构特点：高度、密度大，火灾扩散速度快。
1.3 人员疏散难度：大型立体仓库内部通道繁多，人员疏散困难。
二、消防系统设计2.1 火灾报警系统：应设置烟雾探测器、温度探测器等。
2.2 自动灭火系统：选择合适的灭火装置，如喷淋系统、干粉灭火系统等。
2.3 疏散指示系统：设置紧急疏散指示标识、应急照明等。
三、消防设备配置3.1 灭火器配置：根据仓库面积和火灾风险确定灭火器数量和位置。
3.2 消防水源：应保证消防水源充足，设置消火栓和消防水泵。
3.3 应急照明：在疏散通道和安全出口处设置应急照明设备。
四、应急预案制定4.1 火灾应急演练：定期组织火灾演练，提高员工的火灾应急意识。
4.2 应急预案更新：根据仓库结构变化和消防技术更新，及时更新应急预案。
4.3 人员培训：对仓库员工进行消防知识培训，提高他们的火灾应对能力。
五、监控系统建设5.1 火灾监控：安装摄像头和火灾监控系统，实时监测仓库内部情况。
5.2 远程监控：建立远程监控中心，及时响应火灾报警。
5.3 数据记录：对消防系统运行情况进行数据记录和分析，不断优化系统设计。
结论自动化立体仓库消防系统设计是保障仓库安全的重要环节，通过合理的火灾风险评估、消防系统设计、设备配置、应急预案制定和监控系统建设，可以有效预防和控制火灾事故，保障人员生命财产安全。
希望本文的内容能够为自动化立体仓库消防系统设计提供一定的参考和指导。
自动化立体仓库消防系统设计
自动化立体仓库消防系统设计一、引言自动化立体仓库是现代物流系统中的重要组成部份，其高效的储存和管理能力使得仓库的规模和复杂性不断增加。
然而，由于仓库内大量的货物和设备，火灾风险也随之增加。
因此，设计一个可靠的消防系统对于保障仓库内人员和财产的安全至关重要。
二、设计目标本文旨在设计一个自动化立体仓库消防系统，以满足以下目标：1. 及时发现并报警火灾，确保火灾得到及时控制和扑灭；2. 降低火灾对仓库内货物和设备的损失；3. 提供有效的疏散通道和紧急出口，保障人员的安全；4. 与仓库的自动化管理系统相结合，实现联动控制和自动化操作。
三、系统组成1. 火灾报警系统：采用烟雾探测器、温度探测器等传感器，监测仓库内的火灾风险。
一旦探测到火灾信号，系统将即将发出声光报警，并发送信号给主控室和消防员。
2. 自动喷水灭火系统：根据火灾报警信号，系统将自动启动喷水灭火装置，喷水系统覆盖整个仓库区域，确保火灾得到及时控制和扑灭。
3. 气体灭火系统：对于某些特殊的货物，如易燃液体或者氧化剂，采用气体灭火系统进行灭火。
系统将根据火灾报警信号，释放灭火剂并迅速抑制火势。
4. 疏散通道和紧急出口：设计合理的疏散通道和紧急出口，保障人员在火灾发生时的安全疏散。
疏散通道应设置明确的标识和照明设施，确保人员能够迅速找到安全出口。
5. 消防设备和器材：设置灭火器、消防栓、消防水带等消防设备和器材，方便人员进行初期灭火和紧急救援。
四、系统设计1. 火灾报警系统的布置：根据仓库的结构和特点，合理布置烟雾探测器和温度探测器，确保能够及时发现火灾。
探测器应采用可靠的技术，能够准确识别火灾信号并避免误报。
2. 自动喷水灭火系统的设计：根据仓库的面积和高度，确定喷水系统的喷头数量和位置，确保火灾能够得到全面覆盖。
喷水系统应具备自动控制和手动控制两种模式，以满足不同情况下的灭火需求。
3. 气体灭火系统的选择：根据货物的特性和仓库的需求，选择适合的气体灭火剂，确保能够迅速抑制火势。
自动化立体仓库消防系统设计
自动化立体仓库消防系统设计引言概述：自动化立体仓库是现代物流系统中的重要组成部份，它可以实现高效的货物存储和管理。
然而，由于仓库内货物密集且空间狭小，消防安全问题成为了亟待解决的难题。
本文将探讨自动化立体仓库消防系统的设计，旨在提供一种可靠、高效的解决方案。
一、自动化立体仓库消防系统的概述1.1 消防系统的重要性- 自动化立体仓库的特殊性要求具备高效、可靠的消防系统，以确保货物安全和人员安全。
- 消防系统可以及时发现火灾隐患，并采取相应措施，避免火灾蔓延和造成更大损失。
1.2 消防系统的组成- 自动化立体仓库消防系统主要由火灾报警系统、自动喷水灭火系统、烟雾排烟系统和应急疏散系统等组成。
- 火灾报警系统用于及时发现火灾隐患，自动喷水灭火系统用于灭火，烟雾排烟系统用于排除烟雾，应急疏散系统用于安全疏散人员。
1.3 消防系统的设计原则- 消防系统设计应考虑仓库内的布局和货物储存方式，确保火灾隐患可以被及时发现和处理。
- 消防系统应具备自动化控制和监控功能，能够实时监测仓库内的火灾风险，并采取相应措施。
二、火灾报警系统的设计2.1 火灾报警设备的选择- 火灾报警设备应选择具备高灵敏度和稳定性的传感器，能够及时发现火灾隐患。
- 火灾报警设备应具备联动功能，能够与其他消防设备实现信息共享和自动化控制。
2.2 火灾报警系统的布局- 火灾报警设备应合理布局，覆盖整个仓库区域，确保火灾隐患不会被漏掉。
- 火灾报警系统应与仓库的监控系统相连接，实现实时监测和数据共享。
2.3 火灾报警系统的响应措施- 火灾报警系统应能够及时发出警报，并将警报信息传输给消防人员和仓库管理人员。
- 火灾报警系统应具备自动化控制功能，能够启动其他消防设备，如喷水灭火系统。
三、自动喷水灭火系统的设计3.1 喷水灭火设备的选择- 喷水灭火设备应选择具备高压、大流量的喷头，能够迅速灭火并覆盖整个仓库区域。
- 喷水灭火设备应具备自动化控制功能，能够与火灾报警系统实现联动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
自动物流仓库预作用与自动灭火系统设计正式版
自动物流仓库预作用与自动灭火系统
设计正式版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。
预作用自动喷水灭火系统(简称预作用系统) 主要由闭式喷头、管网、预作用阀组、充气设备、供水设施、火灾探测报警装置等组成。
预作用系统的喷水强度、作用面积、持续喷水时间、喷头选型与布置、管网水力计算和安装等均与湿式自动喷水灭火系统相同。
预作用系统可以代替干式系统提高灭火速度和效率, 也可代替湿式系统用于防止管道和喷头故障而产生漏水或误喷的场所, 适用于对自动喷水灭火系统安全要求较高的建筑物中。
笔者就高架仓库预作用系统设计的几个问题进行
阐述, 供同行参考。
1 设置场所火灾危险等级的划分
设置场所火灾危险等级的划分, 是正确合理设计自动喷水灭火系统的关键之一, 定性正确与否, 关系到系统设置能否可靠发挥作用。
在设计过程中, 应根据设置场所的具体情况, 参照《自动喷水灭火系统设计规范》GB50084- 2001 (以下简称“喷规”) 附录A、B 以及3. 0. 1、3. 0. 2、3. 0. 3 条文说明确定其火灾危险等级。
“喷规”对建筑物火灾危险等级的划分, 是对原规范第2. 0. 1 条的修改, 容易掌握。
而仓库火灾危险等级的划分, 则
是在参照美国相关规范标准, 结合我国国情, 综合归纳并简化为I 级、II 级、III 级。
文献2 按照储存物品的种类及大小、摆放方式(密集程度、堆积高度)、包装材料及包装方式、货架形式等将仓库火灾危险等级划分为I 级、II 级、III 级、IV 级和塑料橡胶类(A、B、C) , 附表列举种类较多, 设计时很容易类比确定。
建议“喷规”修订时, 对仓库火灾危险等级的划分再详细一些, 以便实际操作。
2 保证规范规定的预作用系统充水时间应采取的技术措施
“喷规”第8. 0. 9 条规定: 预作用喷水灭火系统的充水时间不宜大于2 min。
文献2 规定, 喷水系统及所控制的喷头配置应满足时限要求, 即从感温系统动作开始, 水流通过每122 m 长的配水干管到达最不利点喷头的时间不超过1 min, 最大总时间不应超过3min。
如何保证规定的充水时间, 在设计中笔者认真分析了与充水时间有关的因素, 针对这几种因素, 设计采取了以下几条技术措施。
2. 1 排气阀的设置
为加速排气使原来充气的管网变成充满有压水的湿式系统, 设置排气阀是必要的, 但预作用系统的排气主要是在消防工作泵启动后高压水流的推动下进行的。
因此, 在系统管网最高处设置自动放气阀即可达到此目的, 电磁阀打开后自动放气阀
即可自动排气, 当气体排完在水压作用下自动放气阀自动关闭。
如果是多层设置预作用系统在管网最高处设自动放气阀是不可能将系统内的气体全部排尽的, 即使每层末端设置自动放气阀同样不可能将系统内的气体完全排尽, 放气阀设置过多, 会使系统泄漏加大, 可能会影响低气压报警的准确性。
2. 2 合理布置管网
排气是与充水时间有关的因素之一。
而排气的时间与管网布置密切相关。
由于该系统管路平时充满了气体, 发生火灾时如不能迅速排除, 对充水的速度就会起到阻碍, 针对能快速排除管路气体, 且能排除干净这个问题, 在设计上采取了以下技
术措施。
(1) 缩短排气距离。
排气主要靠该配水主干立管管顶的排气阀。
因此, 该配水主干立管的设置妥否对排气很重要。
采用均衡管网布置方式, 设置配水主干双立管加快了排气速度。
虽然设置配水主干双立管会增加系统体积, 延长充水时间, 但相对整个系统来讲, 对充水时间影响甚微。
(2) 喷淋立管尽量布置在管网中央部位, 从喷淋立管到最不利点喷头的配水管长度可相应缩短, 其效果与增加喷淋立管是相似的, 尤其是喷淋管网的形状为狭长形时, 不宜将立管设置在管网的端头。
(3) 水平管敷设避免产生集气段。
因为集气段会产生气塞, 对充水不利。
原则
上设计配水干管、配水管、配水支管应水平直线安装, 不能因避让原因出现凸形安装。
故设计中注意同各专业工种配合, 合理布置好综合管线, 使水平管的安装达到设计上的要求。
2. 3 充气气压
“喷规”第5. 0. 12 条规定, 利用有压气体检测管道是否严密的预作用系统, 配水管道的气压值不宜小于0. 03M Pa, 不宜大于0. 05M Pa。
在温度相同的情况下, 气体的体积与气压成反比, 如果供水压力为0. 8M Pa, 管网内气体的体积大约缩小26 倍, 残留的少量气体不会影响灭火效果。
调试时只要充水时间不超过2 m in 即可。
因此, 确定一个对排气有利的充气气压值是保证充水时间的技术措施之一。
该
气压值的确定是以保证起到应有作用的前
提下, 尽量取小值为原则。
3 喷头布置
“喷规”第5. 0. 7 条、第7. 1. 6 条等对货架内喷头的设置做了规定。
文献2 中, 按货品的火灾危险等级、堆积高度等
以不同的初始条件给出了货架内喷头的平
面立面具体位置。
同时规定了影响喷头布
置的货品的大小尺寸、巷道宽度、货品间
的纵横净宽、最高货品顶面距顶板的净距等。
4 屋顶水箱设置
对于单层、大跨度层面的高架仓库,
建筑高度达27. 8 m , 屋面上不允许设置水箱, 故该系统管路充水不能由屋面水箱
提供。
为了解决好充水方式问题, 设计时
必须采取针对性的措施。
在设计曲靖烟厂的自动化物流仓库时, 结合厂区的室外给水压力可达到0. 30M Pa (水塔供水) , 此压力尽管满足不了最不利点喷头的水压要求, 但可保证准工作状态
时关闭密封预作用阀。
采用增压设施来保
证最不利点喷头的水压措施, 会使增压系
统庞大、复杂。
而采用提前开泵的措施来
解决充水保证最不利点喷头的水压问题就
比较简单、可行。
因为系统主泵供水能力
为96 L?s, 只需2 m in 多即可将管路充
满水。
因此, 采取提前开泵的措施实际上
是通过调整预作用灭火系统的正常灭火运行程序来实现充水。
灭火运行程序为: 火灾发生→探测器动作→证实→雨淋阀、排水阀开启→消防控制室→开泵充水、喷水。
减少了“管道充水”和“水流指示器动作”2 个环节, 因此, 加强“证实”环节,确保其准确性就成了设计的关键, 采取的主要措施有2 种。
(1) 针对已定的运行程序所需要的功能选择采用了激光探测技术、人工神经网络和独特的主动式空气采样探测器。
该系统的核心技术有两点, 即激光散射测量和烟粒子计数。
实际测试数据表明, 在空气中烟粒子浓度达到1 000个/m3 时, 探测器就可发出报警信号。
空气采样探测器克
服了传统点式探头被动探测的局限, 能够早期多级别报警, 通过多级报警来启动相关的灭火设备。
(2) 通过对火灾报警控制器采取的控制方式来实现自动控制运行程序和人工控制运行程序。
为了完成排气、充气过程, 该系统主要配套设备均以满足功能需要来选择。
在设计中, 控制阀选用了英国喷宝公司生产的单联锁预作用阀。
该阀由空气采样探测器动作的信息指令开启, 单联锁预作用阀从功能上满足了该设计的要求。
排气阀选用了705 型黄铜自动排气阀。
该阀主要材料为优质黄铜, 性能特点是灵敏度、可靠性高。
在系统配水主干双立管管顶均安装
了DN 25 的排气阀, 这些阀门在预作用阀开启之前由控制器指令开启控制排气阀的电磁阀, 排气阀即可排气。
为了保证预作用阀的关闭与开启, 必须使该阀之前的管路保证一定的压力。
该系统设置了增压措施, 其中NA E802600 气压罐1 台, 增压泵2 台, 其增压泵调试压力为0. 4M Pa。
当发生火情时, 预作用阀上的泄水阀开启, 泄放隔膜室内的压力水, 当压力降至小于增压设施的压力时, 在增压系统的压力下, 预作用阀开启。
该系统设置的水流指示器的功能是检验喷头是否动作, 如喷头动作, 水泵继续运行; 如不动作, 水泵停止运行。
5 设置减压装置
曲靖烟厂的自动化物流仓库内既设置
了顶板下ESFR 喷头, 又设置了货架内喷头, 而两种喷头系统的要求不同。
ESFR 喷头(K = 200) , 最低工作压力0. 50M Pa; 货架内喷头(K = 80) 最低工作压力0. 10M Pa。
因此, 设计时对两种系统分别设置预
作用阀, 在货架喷水系统预作用阀前加设
减压阀, 以减小喷水不均匀性, 使其符合“喷规”要求。
——此位置可填写公司或团队名字——。
