压力容器及压力管道知识培训材料之八压力容器、压力管道使用管理基本知识

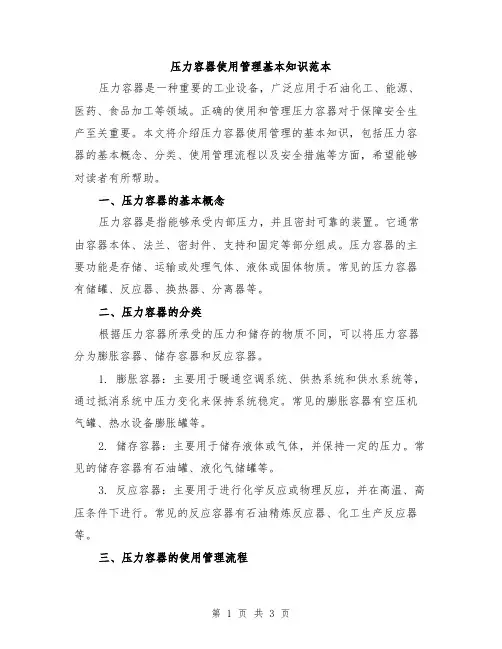

压力容器使用管理基本知识范本
压力容器使用管理基本知识范本压力容器是一种重要的工业设备，广泛应用于石油化工、能源、医药、食品加工等领域。
正确的使用和管理压力容器对于保障安全生产至关重要。
本文将介绍压力容器使用管理的基本知识，包括压力容器的基本概念、分类、使用管理流程以及安全措施等方面，希望能够对读者有所帮助。
一、压力容器的基本概念压力容器是指能够承受内部压力，并且密封可靠的装置。
它通常由容器本体、法兰、密封件、支持和固定等部分组成。
压力容器的主要功能是存储、运输或处理气体、液体或固体物质。
常见的压力容器有储罐、反应器、换热器、分离器等。
二、压力容器的分类根据压力容器所承受的压力和储存的物质不同，可以将压力容器分为膨胀容器、储存容器和反应容器。
1. 膨胀容器：主要用于暖通空调系统、供热系统和供水系统等，通过抵消系统中压力变化来保持系统稳定。
常见的膨胀容器有空压机气罐、热水设备膨胀罐等。
2. 储存容器：主要用于储存液体或气体，并保持一定的压力。
常见的储存容器有石油罐、液化气储罐等。
3. 反应容器：主要用于进行化学反应或物理反应，并在高温、高压条件下进行。
常见的反应容器有石油精炼反应器、化工生产反应器等。
三、压力容器的使用管理流程压力容器的使用管理流程主要包括设计、制造、安装、验收、日常检查和维护等环节。
以下是一般的使用管理流程：1. 设计：根据使用要求和规范标准，进行压力容器的设计，包括容器的尺寸、材料、厚度等。
2. 制造：按照设计图纸和规范要求进行压力容器的制造，保证容器的质量和安全性。
3. 安装：将制造好的压力容器安装到设备或工艺系统中，并与其他设备进行连接。
4. 验收：在安装完成后，进行验收工作，包括外观检查、内部检测、压力试验等，确保容器符合要求。
5. 日常检查：定期对压力容器进行检查，包括外观检查、泄漏检测、防腐蚀检查等，及时发现问题并采取措施。
6. 维护：定期对压力容器进行维护工作，包括清洗、涂漆、更换密封件等，延长容器的使用寿命。

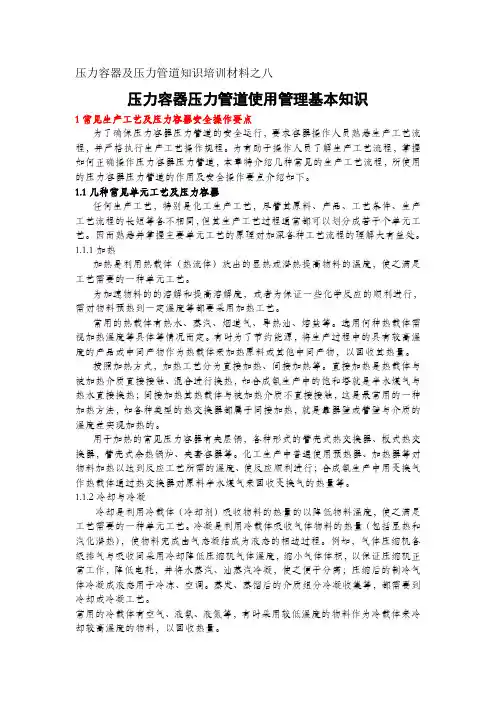

压力容器及压力管道知识培训材料之八压力容器、压力管道使用管理基本知识
压力容器及压力管道知识培训材料之八压力容器压力管道使用管理基本知识1常见生产工艺及压力容器安全操作要点为了确保压力容器压力管道的安全运行，要求容器操作人员熟悉生产工艺流程，并严格执行生产工艺操作规程。
为有助于操作人员了解生产工艺流程，掌握如何正确操作压力容器压力管道，本章特介绍几种常见的生产工艺流程，所使用的压力容器压力管道的作用及安全操作要点介绍如下。
1.1几种常见单元工艺及压力容器任何生产工艺，特别是化工生产工艺，尽管其原料、产品、工艺条件、生产工艺流程的长短等各不相同，但其生产工艺过程通常都可以划分成若干个单元工艺。
因而熟悉并掌握主要单元工艺的原理对加深各种工艺流程的理解大有益处。
1.1.1加热加热是利用热载体（热流体）放出的显热或潜热提高物料的温度，使之满足工艺需要的一种单元工艺。
为加速物料的的溶解和提高溶解度，或者为保证一些化学反应的顺利进行，需对物料预热到一定温度等都要采用加热工艺。
常用的热载体有热水、蒸汽、烟道气、导热油、熔盐等。
选用何种热载体需视加热温度等具体等情况而定。
有时为了节约能源，将生产过程中的具有较高温度的产品或中间产物作为热载体来加热原料或其他中间产物，以回收其热量。
按照加热方式，加热工艺分为直接加热、间接加热等。
直接加热是热载体与被加热介质直接接触、混合进行换热，如合成氨生产中的饱和塔就是半水煤气与热水直接换热；间接加热其热载体与被加热介质不直接接触，这是最常用的一种加热方法，如各种类型的热交换器都属于间接加热，就是靠器壁或管壁与介质的温度差实现加热的。
用于加热的常见压力容器有夹层锅，各种形式的管壳式热交换器、板式热交换器，管壳式余热锅炉、夹套容器等。
化工生产中普遍使用预热器、加热器等对物料加热以达到反应工艺所需的温度、使反应顺利进行；合成氨生产中用变换气作热载体通过热交换器对原料半水煤气来回收变换气的热量等。
1.1.2冷却与冷凝冷却是利用冷载体（冷却剂）吸收物料的热量的以降低物料温度，使之满足工艺需要的一种单元工艺。
特种设备——压力容器培训课件
压力管道:
是指利用一定的压力,用于输送气体或者液体的管状设备,其范规定为最高 工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃 、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质, 且公称直径大于25mm的管道。
特种设备安全监察
特种设备安全监察的机构和职责
压力容器、压力管道基础知识
C.按工作原理分： 反应压力容器(R) 换热压力容器(E) 分高压力容器(S) 储存压力容器(C,共中球罐为B)
压力容器、压力管道基础知识
d.《固定式压力容器安全技术监察规程》对压力容器的分类
《固定式压力容器安全技术监察规程》分三类主要考患事故发生的 可能性和事故危害的大小。具体有以下几个方面
压力容器、压力管道基础知识
二、压力容器、压力管道的工艺参数 压力容器、压力管道的工艺参数是由生产的工艺要求 确定的,是进行压力容器设计、制造和使用的主要依据。 主要工艺参数为压力、温度,此外还应该包括工作介质。
压力容器、压力管道基础知识
压力 工作压力:是指容器顶部在正常工艺操作时的压力。
最高工作压力:是指容器顶部在工艺操作过程中可能产生 的最大表压力。 设计压力：是指在相应的温度下用以确定容器计算壁厚 及其他元件尺寸的压力。
• エ作压力 • 容器的密积 • 工作介质的特性
压力容器、压力管道基础知识
《固定式压力容器安全技术监察规程》对压力容器的分类
压力容器、压力管道基础知识
《固定式压力容器安全技术监察规程》对压力容器的分类
压力容器、压力管道基础知识
2、压力管道的分类 原劳动部从压力管道监察的需要出发,在《压力管道安全管 理与监察规定》中界定了压力管道的管理范围，并将压力 管道分为:工业管道、公用管道和长输管道。 长输管道:国家局直接负责监察 工业管道:企业主管部门和企业管理
压力容器与压力管道的相关知识培训12.18
压力管道的分类
2、符合下列条件之一的工业管道为GC2级： (1)输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑 防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可 燃液体，并且设计压力<4.0MPa的管道； (2)输送可燃流体介质、有毒流体介质，设计压力<4.0MPa，并且设计温 度≥400℃的管道； (3)输送非可燃流体介质、无毒流体介质，设计压力<10.0MPa，并且设 计温度≥400℃的管道； (4)输送流体介质设计压力<10.0MPa，并且设计温度≥ 400℃的管道。 3、符合下列条件之一的GC2级工业管道划分为GC3级： (1)输送可燃流体介质、有毒流体介质，设计压力<1.0MPa，并且设计温 度<400℃的管道； (2)输送非可燃流体介质、无毒流体介质，设计压力<4.0MPa并且设计温 度<400℃的管道。
二、压力容器与管道的制造资格要求
设计与制造、安装与检 验单位均需有国家质量技术 监督管理部门颁发的资格或 资质。
三、压力管道与压力管道定期检验
压力容器的定期检验分为： 1．外部检查：是指专业人员在压力容器运行中的 定期在线检查，每年至少一次。 2．内外部检验：是指专业检验人员，在压力容器 停机时的检验，其期限分为： 安全状况等级为1～3级的，每隔6年至少一次； 安全状况等级为3～4级的，每隔3年至少一次； 3．耐压试验： 是指压力容器停机检验时，所进行 的超过最高工作压力的液压试验或气压试验，其周期 每10年至少一次。 外部检查和内外部检验内容及安全状况等级的规 定，见《在用压力容器检验规程》。
5、使用压力容器的单位，应根据生产工艺要求 和容器的技术性能制定安全操作规程，并严格执行。
6、压力容器应定期进行检验， 每年至少一次外部检查，每年至少 一次外部检查，每3年至少进行一 次内外部检验，每6年至少进行一 次全面检验，使用期达20年，每年 至少进行内外部检验，并根据检验 情况，确定全面检验时间和作出能 否使用的结论。 7、压力容器的壳体及受压元件不得有裂纹存在，经内 外部检验发现有严重裂纹的容器，应分析原因，采取措施加 以消除、修理、更换或报废。
压力容器及压力管道知识
材料牌号及规格、炉（批）号、国家安全监察机构认可标志、材料生产单位
名称及检验印鉴标志或其他标志。材料质量证明书的内容必须齐全、清晰，
并加盖材料生产单位质量检验章。
压力容器制造单位从非材料生产单位获得压力容器用材料时，应同时取
得材料质量证明书原件或加盖供材单位检验公章和经办人章的有效复印件。
压力容器制造单位应对所获得的压力容器用材料及材料质量证明书的真实性
时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和
管理的要求愈高。为此，《容规》采用既考虑容器压力与容积乘积大小，
又考虑介质危害程度以及容器品种的综合分类方法，有利于安全技术监
督和管理。该方法将压力容器分为三类。
压力容器的分类
• 下列情况之一的，为第三类压力容器： • （1）高压容器；
•
《管规》第五条 压力管道的设计、制造、安装、使用、检察和修理改造单位必须执行本规定。
压力管道的设计、制造、安装、使用、检察和修理改造单位的主管部门应负责所属企业的压
力管道安全管理工作。
•
《瓶规》第三条 在中华人民共和国境内使用的气瓶，其设计、制造、充装、运输、储存、销
售、使用和检验等各项活动，应当遵守本规定。
定的除外。
几个重要相关法规对锅炉、压力容器及压力管道管理的要求
• 《容规》第4条 压力容器的设计、制造（组焊）、安装、使用、检验、修理和改造，均应严格 执行本规程的规定。各级锅炉压力容器安全监察机构（以下简称安全监察机构）负责压力容器安 全监察工作，监督本规程的执行。 第5条 本规程是压力容器质量监督和安全监察的基本要求，有关压力容器的技术标准、部门 规章、企事业单位规定等，如果与本规程的规定相抵触时，应以本规程为准。
压力容器及压力管道知识培训材料之八压力容器、压力管道使用管理基本知识
压力容器及压力管道知识培训材料之八压力容器压力管道使用管理基本知识1常见生产工艺及压力容器安全操作要点为了确保压力容器压力管道的安全运行，要求容器操作人员熟悉生产工艺流程，并严格执行生产工艺操作规程。
为有助于操作人员了解生产工艺流程，掌握如何正确操作压力容器压力管道，本章特介绍几种常见的生产工艺流程，所使用的压力容器压力管道的作用及安全操作要点介绍如下。
1.1几种常见单元工艺及压力容器任何生产工艺，特别是化工生产工艺，尽管其原料、产品、工艺条件、生产工艺流程的长短等各不相同，但其生产工艺过程通常都可以划分成若干个单元工艺。
因而熟悉并掌握主要单元工艺的原理对加深各种工艺流程的理解大有益处。
1.1.1加热加热是利用热载体（热流体）放出的显热或潜热提高物料的温度，使之满足工艺需要的一种单元工艺。
为加速物料的的溶解和提高溶解度，或者为保证一些化学反应的顺利进行，需对物料预热到一定温度等都要采用加热工艺。
常用的热载体有热水、蒸汽、烟道气、导热油、熔盐等。
选用何种热载体需视加热温度等具体等情况而定。
有时为了节约能源，将生产过程中的具有较高温度的产品或中间产物作为热载体来加热原料或其他中间产物，以回收其热量。
按照加热方式，加热工艺分为直接加热、间接加热等。
直接加热是热载体与被加热介质直接接触、混合进行换热，如合成氨生产中的饱和塔就是半水煤气与热水直接换热；间接加热其热载体与被加热介质不直接接触，这是最常用的一种加热方法，如各种类型的热交换器都属于间接加热，就是靠器壁或管壁与介质的温度差实现加热的。
用于加热的常见压力容器有夹层锅，各种形式的管壳式热交换器、板式热交换器，管壳式余热锅炉、夹套容器等。
化工生产中普遍使用预热器、加热器等对物料加热以达到反应工艺所需的温度、使反应顺利进行；合成氨生产中用变换气作热载体通过热交换器对原料半水煤气来回收变换气的热量等。
1.1.2冷却与冷凝冷却是利用冷载体（冷却剂）吸收物料的热量的以降低物料温度，使之满足工艺需要的一种单元工艺。
压力管道培训基础
压力管道基础知识培训一、基本知识1、压力管道定义压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm 的管道。
2、压力管道分类（1）长输管道（GA类）：产地、储存库、使用单位间用于输送商品介质的管道，其地域特性是跨地区（跨省、跨地市）使用的管道。
（2）公用管道（GB类）：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道，其地域特性是一个城市或乡镇范围内使用的管道；（3）工业管道（GC类）：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
其地域特性是一个企业或事业单位内使用的管道；3、GA类压力管道定义1)符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P N〉1.6Mpa 的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN ≥300 mm 的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm 的管道；2)符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
4、GB类压力管道定义1) GB1燃气管道2）GB2热力管道5、GC类压力管道定义工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高；GC3 级安全等级最低。
符合下列条件之一的工业压力管道为GC1 级：1）输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。
压力管道作业人员培训范本
压力管道作业人员培训范本一、介绍欢迎各位参加压力管道作业人员培训。
本次培训旨在提高大家对压力管道作业的理解和技能，确保在工作中安全可靠地操作和维护压力管道。
在本次培训中，我们将重点介绍压力管道的基本知识、安全操作流程、常见问题及应对措施等内容。
希望大家能够认真听讲，积极参与讨论，以确保工作顺利进行。
二、压力管道的基本知识1. 压力管道的定义和分类压力管道是指在一定压力下输送液体、气体或固体颗粒，通常由金属材料制成的管道系统。
根据不同的用途和材料，压力管道可以分为石油管道、天然气管道、化工管道等多种类型。
2. 压力管道的工作原理压力管道通过内部流体的压力传递，在管道内产生一定的压力。
根据流体性质和需要，可以通过控制阀门来调节压力和流量。
同时，管道系统还需要具备良好的密封性能以确保流体不外泄。
三、压力管道的安全操作流程1. 压力管道的运行前准备在进行压力管道作业之前，需要进行以下几个方面的准备工作：- 确认管道系统的工作状态和压力等参数；- 检查管道系统的阀门、通道、支架等设备是否正常；- 准备必要的工具和装备，并确保其完好无损；- 安排专业人员进行监控和控制。
2. 压力管道的操作步骤- 在进行任何操作前，必须先切断管道的供应。
如需进行维护和修理，需要进行排空处理；- 操作者必须正确佩戴个人防护装备，包括安全帽、防护眼镜、防护手套等；- 操作者应熟悉管道系统的结构和控制设备，并按照操作规程进行操作；- 操作过程中，应保持专注，注意观察管道系统的运行情况，及时发现并处理问题。
3. 压力管道的紧急处理措施在压力管道作业过程中，可能会出现各种紧急情况，如管道泄漏、设备损坏等。
在这种情况下，应及时采取以下措施：- 确保自己的安全，迅速撤离现场；- 向现场负责人报告情况，并寻求帮助；- 尽量采取措施控制泄漏，如关闭阀门、用塞子封堵等；- 如有必要，报警并启动应急预案。
四、常见问题及应对措施1. 压力管道泄漏- 快速切断管道供应，并尽快关闭阀门；- 封堵泄漏点，如用阀盖、塞子等；- 报警并按照应急预案处理。
