矿用高低压配电柜技术规范要求
矿用高低压配电柜技术规范要求一、概述1.1本技术要求适用河南安钢集团舞阳矿业有限责任公司矿用井下电气设备，提出了对设备功能设计、结构、性能、安装和试验等方面的基本要求，卖方须完全响应标书及补充条件。
1.2本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，卖方确保提供符合工况工艺条件和满足买方正常、安全使用要求的优质产品。
使用于矿井下的设备须具有矿安标志“KA”。
1. 3买方在本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环境保护等强制性标准，必须满足其要求。
1. 4设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
L5卖方应按照本技术文件的要求，负责其供货范围内全部设备的设计、制造、设备配套、油漆、包装，指导设备安装、调试和试验，并对最终买方进行培训。
卖方所提供的产品应是技术和工艺成熟先进，并有多台同类产品多年连续运行实践已证明是成熟、安全、可靠的优质产品。
1. 6卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国标准和IEC标准。
本技术规格书所使用的标准如遇与卖方所执行的标准发生矛盾时，应按较高标准执行。
1.7在签订合同之后，如果因国家或行业相关规范、标准和规程发生变化，或者项目技术方案发生变动，买方有权提出对本技术规格书进行补充、修改等变更要求，只要技术上可行，卖方都应予以答应和接受。
若因技术规格书的变更导致商务价格的变化，将由买、卖双方根据商务合同相关规定共同商定变更后的价格。
1.8卖方提供的设备，应是组装成套的完整设备，设备上安装的，以及按本技术规格书要求单独提供的所有部件、元件和材料，均应视为设备的构成。
L9本技术要求经买、卖双方双方确认后将作为订货合同的技术附件，与合同正文具有同等的法律效力。
高低压配电柜安装规范
扎紧；
2.10.3 用于晶体管保护、控制等逻辑回路的控制电缆，当采用屏蔽电
缆时，其屏蔽层应予接地；如不采用屏蔽电缆时，则基备用芯线应有
一根接地；
2.10.4 橡胶绝缘芯线应外套绝缘管保护；
2.10.5 盘、柜内的电缆芯线，应接垂直或水平有规律地配置，不得任
意歪斜交叉连接；备用芯应留有适当余度。
2.11 在绝缘导线可能遭到油类污蚀的地方，应采用耐油的绝缘导线，
或采取防油措施。
2.12 配电装置的安全技术要求：
2.12.1 两路及以上电源供电时，各路电源主进与2
10 千伏室内成套设备的隔离开关和相应的断路器之间
应装有联锁装置。
2.安装 2.1 各配电房门窗须严密，房内清洁。 2.2 配电盘安装稳固。盘内设备与各构件间连接牢固。 2.3 盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门，应以 软导线与接地的金属构架可靠地连接。 2.4 端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装 时，应排列整齐。 2.5 配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。 2.6 盘内各元件固定可靠无松动，触头无氧化，无毛刺。 2.7 二次回路的连接件均应采用铜质制品。结线的具体要求： 2.7.1 电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。 2.7.2 电缆芯线和所配导线的端部均应标明其回路编号；编号应正确， 字迹清晰且不易脱色。 2.7.3 配线整齐、清晰、美观；导线绝缘良好，无损伤。 2.7.4 盘、柜内的导线不应有接头。 2.7.5 每个端子板的每侧接线一般为一根，不得超过两根。 2.8 400 伏及以下的二次回路的带电体之间或带电体与接地间，其电 气间隙不应小于 4 毫米。漏电距离不应小于 6 毫米。 2.9 使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下 列要求： 2.9.1 应采用多股软导线，敷设时应有适当余度。 2.9.2 线束应有加强绝缘层(如外套塑料管等)。
高、低压开关柜技术规范书
高、低压柜技术规范书项目名称：需方：设计单位:使用方:投标方：2015年7月08日一、总则1.1 本技术规格书适用于XXXXXXXX电项目高、低压配电柜及配电箱等设计、性能、安装和试验等方面规定的技术要求.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经招、投标双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由买卖双方协商确定二、高压柜部分1.基本条件1.1 使用环境条件10kV铠装中置移开式交流金属封闭开关设备（KYN28–12）满足如下使用环境 :海拔高度:小于1000 米大气压力：年平均气压904.8 mbar相对湿度：年平均52 %年平均气温：19℃绝对最高温度38.9 ℃绝对最低温度-30 ℃风速及风向：年平均风速 2.6 m/s,主导风向：年平均降雨量453.4 mm最大积雪深度110mm最大冻土深度 1.46 mm地震烈度：7度可满足户内安装 , 室内无机械通风、空调和采暖条件下使用。
1.2 接口条件高压开关柜 KYN28-12应满足如下接口条件:1.2.1 额定电压 : 交流电压 (AC):10kV1.2.2 最高工作电压 : 交流电压 AC:12kV1.2.3 额定频率 :50HZ1.2.4 接地系统 :非有效接地系统1.3 采用标准高压开关柜 KYN28-12开关柜的设计、制造、试验符合下列各标准的有关要求 :1．GB11022-89 《高压开关柜通用技术条件》2．GB3906-91 《 3-35kV 交流金属封闭开关设备》3．GB1985-89 《交流高压隔离开关和接地开关》4．DL/T403-2000 《12KV~40.5KV户内高压真空断路器订货技术条件》5．IEC298(1990) 《额定电压 l0kV 以上 52kV 以下交流金属封闭开关设备和控制设备》6．IEC694(1996) 《高压开关设备与控制设备共有条款》7．柜内设备及元件符合相应的国家标准2. KYN28-12开关柜主要技术参数2.1 铠装中置移开式交流金属封闭开关设备1. 额定电压 :10kV2. 最高电压 :12kV3. 额定电流 :详见一次系统图4. 额定频率 :50HZ5. 额定峰值耐受电流 :80kA6. 额定绝缘水平 :---柜体及开关柜设备绝缘---对地、相间及普通断口工频耐压值 :42kV---隔离断口间的绝缘冲击耐压值 :48kV---对地、相间及普通断口冲击耐压值 ( 峰值 ):75kV---隔离断口间的绝缘冲击耐压值 ( 峰值 ):85kV7. 温升 :---主回路在额定电流和额定频率下的温升 , 应符合 GB 一 763 《交流高压电器在长期工作时的发热》的规定。

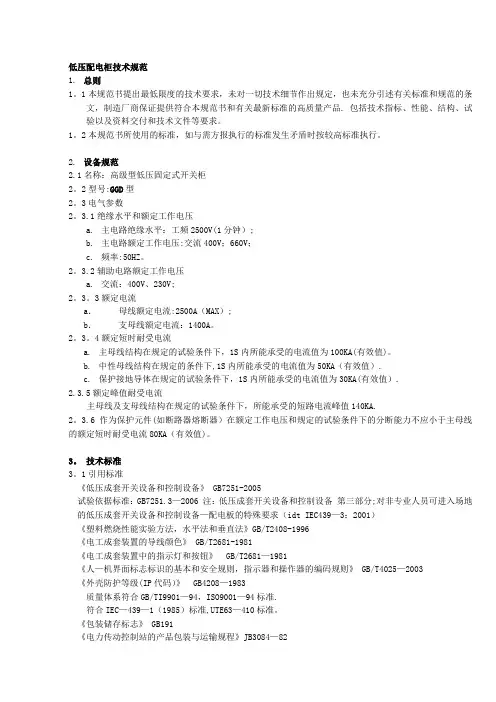

低压配电柜GGD技术规范
低压配电柜技术规范1.总则1。
1本规范书提出最低限度的技术要求，未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。
1。
2本规范书所使用的标准，如与需方报执行的标准发生矛盾时按较高标准执行。
2.设备规范2.1名称：高级型低压固定式开关柜2。
2型号:GGD型2。
3电气参数2。
3.1绝缘水平和额定工作电压a.主电路绝缘水平：工频2500V(1分钟）;b.主电路额定工作电压:交流400V；660V；c.频率:50HZ。
2。
3.2辅助电路额定工作电压a.交流：400V、230V;2。
3。
3额定电流a．母线额定电流:2500A（MAX）;b．支母线额定电流：1400A。
2。
3。
4额定短时耐受电流a.主母线结构在规定的试验条件下，1S内所能承受的电流值为100KA(有效值)。
b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA（有效值）.c.保护接地导体在规定的试验条件下，1S内所能承受的电流值为30KA(有效值）.2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下，所能承受的短路电流峰值140KA.2。
3.6作为保护元件(如断路器熔断器）在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA（有效值)。
3。
技术标准3。
1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准：GB7251.3—2006 注：低压成套开关设备和控制设备第三部分;对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求（idt IEC439—3：2001）《塑料燃烧性能实验方法，水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681—1981《人—机界面标志标识的基本和安全规则，指示器和操作器的编码规则》 GB/T4025—2003《外壳防护等级(IP代码）》 GB4208—1983质量体系符合GB/TI9901—94，ISO9001—94标准.符合IEC—439—1（1985）标准,UTE63—410标准。

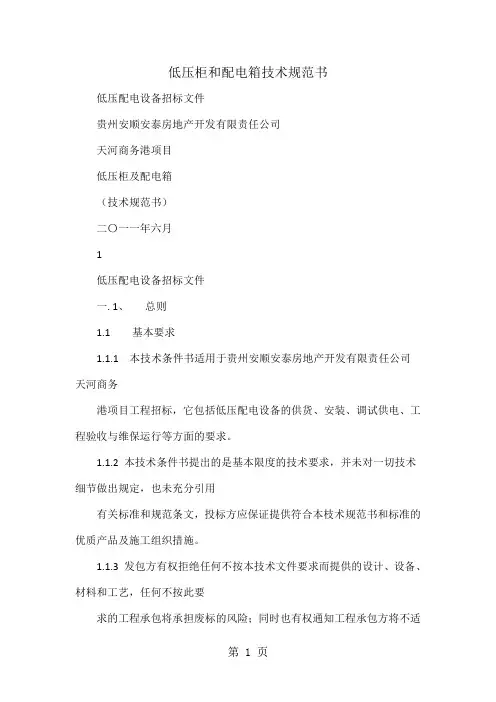

低压柜和配电箱技术规范书word精品文档9页
低压柜和配电箱技术规范书低压配电设备招标文件贵州安顺安泰房地产开发有限责任公司天河商务港项目低压柜及配电箱（技术规范书）二〇一一年六月1低压配电设备招标文件一. 1、总则1.1 基本要求1.1.1 本技术条件书适用于贵州安顺安泰房地产开发有限责任公司天河商务港项目工程招标，它包括低压配电设备的供货、安装、调试供电、工程验收与维保运行等方面的要求。
1.1.2 本技术条件书提出的是基本限度的技术要求，并未对一切技术细节做出规定，也未充分引用有关标准和规范条文，投标方应保证提供符合本枝术规范书和标准的优质产品及施工组织措施。
1.1.3 发包方有权拒绝任何不按本技术文件要求而提供的设计、设备、材料和工艺，任何不按此要求的工程承包将承担废标的风险；同时也有权通知工程承包方将不适合的设备、材料和安装工程拆除和更换，一切费用由工程承包商负担。
对被拒绝的项目，不可用作导致工程承包方不能按时完成的理由。
1.1.4 除非特别说明，投标单位在投标方案中所提供的所有产品、仪器、工具、附件等均视为包含在对本项目的供货价格中，该报价应包含工程实施过程中所有可能发生的费用。
投标单位要明确承诺对相关产品所涉及的售后服务责任，所涉及的有关服务、培训费用和其它相关费用纳入总报价并加以说明。
1.1.5 在签定合同之后，建设方有权提出因规范标准和设计变更而产生的一些补充要求，具体项目发生时双方共同商定。
1.1.6 施工方应是机电工程专业承包认证企业，应具有丰富的建筑变、配电系统工程施工、调试验收，运行维护经验，并能提供近5年变、配电施工的类似规模并都已成功可靠运行5年以上的业绩。
1.1.7 本工程为交钥匙工程（即由中标人负责设备采购、安装、调试供电及组织验收等等）。
1.2 工程实施的主要枝术标准和规范1．招标货物采购清单2低压配电设备招标文件第一部分低压柜技术规范书1. 概述1.1. 本部分为金元大酒店及办公大楼的低压配电设备招标文件的技术规范。
电气高低压配电柜安装规范【最新版】
电气高低压配电柜安装规范1.安装前检查准备情况安装前，监理工程师和甲方工程师应检查通道是否畅通，必要时请总承包商搭建一条简单的运输通道与各安装点连接，施工现场的布置应符合安装要求。
安全文明的建设。
同时，应检查安装单元施工设备的布置状态，并敦促安装单元检查施工设备，以确保其状况良好。
在高压设备到达现场之前，配电室，沟槽和基础槽钢应已完全完成。
1）配电室配电室：在建造配电室之前，应将建造配电室所需的详细图纸移交给施工方（合同签订后两周内，务必确认位置）图纸的内容，内容和完成时间）在配电室的建设过程中，我方或合作单位的技术人员应在现场进行监督，以免出现施工错误。
（建造配电室大约需要2周）2）基础：槽钢的放置应与配电室中预留的设备风道相对应，并且设备与墙壁之间的最小距离应清晰（距离太近，设备门无法打开）。
（焊接槽钢大约需要2天，我们的技术人员必须在场指导）设备到达现场：3）如果未建配电室和地基，则设备必须有存放地点（以防雨淋或提供必要的防雨材料）。
2.安装2.1每个配电室的门窗必须密闭，并保持房间清洁。
2.2配电盘已牢固安装。
板上的设备与每个组件牢固连接。
2.3面板和机柜的接地要牢固。
配有电器的可打开托盘和橱柜门应通过软线可靠地连接到接地的金属框架。
2.4接线盒应牢固安装并关闭。
安装位置应易于检查。
连续安装时，应整齐排列。
2.5配电盘中的配线应水平和垂直，螺钉不得松动，且导线末端接触良好。
2.6磁盘中的组件是固定且可靠的，不会松动，并且触点没有氧化和毛刺。
2.7次级电路的连接器应由铜制品制成。
接线的具体要求：2.7.1电路连接（螺栓连接，插拔，焊接等）应牢固可靠。
2.7.2电缆芯线和配套线的末端应标明其圈号；数字应正确，字迹清晰，不易褪色。
2.7.3接线整齐，清晰，美观；电线绝缘良好，没有损坏。
2.7.4机柜或机柜中的电线不应有接头。
2.7.5每个接线板每侧的接线通常是一根，不超过两条。
2.8次级电路的带电体在400V以下和带电体与地面之间的电气间隙应不少于4mm。
某高低压配电工程低压配电箱技术规范书
低压配电箱技术规范工程名称：**广场二期高低压配电工程1、总则1.1、投标方应仔细阅读包括本技术条件书在内的招标文件中阐述的全部条款，投标方提供货物的技术规格应符合招标文件提出的要求。
答：满足要求1.2、本技术标书要求的工作范围包括：招标设备的设计、制造、工厂检验、包装、运输和现场技术服务。
答：满足要求1.3、本技术标书的目的不是列出设备的全部细节，但投标方应提供高质量的、完整的投标设备及其附件，以满足本技术标书的要求及工程设计、制造标准。
答：满足要求1.4、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术条件和有关国家标准的优质产品。
答：满足要求1.5、要求投标方所提供设备制造厂应获得ISO9001资格认证和3C强制性认证。
答：满足要求1.6、如果需方没有以书面形式对本技术条件提出异议，则意味着投标方提供的设备完全符合本技术条件和国家标准的要求；如有异议，不管多么微小，都应在投标书中以“对技术条件的意见和同技术条件的差异”为标题的专门章节中说明。
答：满足要求2、货物需求表：详见商务部分。
主要规格型号等信息如下答：满足要求3、产品技术条件3.1 使用环境条件答：满足要求3.2 技术条件3.2.1 配电箱额定工作电压电压：380V；答：满足要求3.2.2 额定频率：50Hz；答：满足要求3.2.3 额定电流：100A-200A；答：满足要求3.2.4 额定短路开断电流：10kA答：满足要求3.2.5箱内进线及出线均装低压氧化锌避雷器。
答：满足要求3.2.6箱内进出线均装有隔离刀闸，出线装有漏电开关（额定电流按下表选择）。
答：满足要求3.2.7箱内装有有无功电能计量装置及固定补偿电容。
答：满足要求3.2.8箱内电器元件采用国内中高端品牌。
答：满足要求3.2.9箱内装有相母排及N、PE排，材质为铜排。
答：满足要求3.2.10额定绝缘水平：主回路工频耐压2.5KV/min，辅助回路工频耐压2KV/min，并无击穿、闪络等现象。
高低压配电房规范[详]
![高低压配电房规范[详]](https://img.taocdn.com/s3/m/a1085b77b80d6c85ec3a87c24028915f804d840e.png)
高低压配电房规范[详]
前言
高低压配电房是生产、生活电力供应系统中重要的组成部分，其安全可靠运行对电力供应保障至关重要，为确保高低压配电房的正常运行，特制定以下规范。
设备配置规定
1. 高低压配电房应配置完整的电气设备，设备与用电负荷应平衡，并保证适当的备用容量。
2. 配电房内应装有必要的安全隔离开关、排气设备、通风设备和电气仪表设备。
3. 配电房内设备的安装应符合国家规定，应合理布局、有序排列，便于操作、维护和管理。
4. 对于输电、变电和配电设备应建立健全的状态监测系统，定期维护保养、检修。
现场运行规定
1. 配电房内禁止吸烟、使用明火和违禁电器。
2. 运行时应不断监测设备状态、温度、电参数等，并及时处理异常情况。
3. 配电房进出口要保证畅通无阻，门窗应保持完好，配电设备周围禁止堆放杂物，便于操作和维护。
4. 配电房内应保持干燥、清洁、整洁和通风状态。
应急措施规定
1. 配电房应设置灭火器材和控制用电箱，在发生火灾等紧急情况时必须立即采取有效措施应对，必要时应报警和启动应急预案。
2. 配电房周围应保持安全距离，应设置疏散通道和安全标识，保障人员安全撤离。
结语
以上规定是保障高低配电房运行的最基本的措施，希望广大使用者认真遵守，确保用电安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沈阳环城供热有限公司高低压电气柜改造技术方案编制单位：沈阳春兴成套电器有限公司2015年5月14日1、总则此项目为交钥匙工程。
1.1 本设备技术规范书适用于沈阳环城供热有限公司高低压电气柜改造项目,相关金属铠装移开式开关设备, 项目包括原有高压柜拆除，KYN28高压柜的制造与安装和供电运行。
它提出了该类开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 供货设备必须符合中华人民共和国GB系列国家标准、原电力工业部DL系列标准等相关标准。
1.4 如果投标方没有以书面形式对本规范书的条文提出异议, 则意味着投标方提供的设备完全符合本规范书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
改造范围：沈阳环城供热有限公司高低压电气柜改造。
2.1设备订货请单6KV配电室KYN28柜型配电柜8台。
2.2 高低压配电柜配套柜顶主母排、零母排、接地排、镀彩锌螺栓等辅材；2.3 配置的专用工具：柜门钥匙10套；断路器操作把手配1套/台；断路器储能、分合、抽屉操作把手每台开关1套，但同型号开关只有１台时，操作工具不得少于2套。
2.4 外型尺寸以图说明为准外，其它标柜为准。
3、标准及环境条件：3.1 应遵循的主要现行标准GB3906-91 3～35kV交流金属封闭开关设备D403-91 10～35kV户内真空断路器订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件SD318-89 高压开关柜闭锁装置技术条件DL/T404-1997 户内交流高压开关柜订货技术条件IEC298-1990 1kV以上52kV及以下交流金属封闭开关设备和控制设备GB50171-92 电气安装工程盘、柜及二次回路结线施工及验收规范以及其它相关标准。
以上标准如有新版本，按最新版本执行。
3.2 环境条件3.2.1 周围空气温度最高温度: 40℃最低温度: -10℃最大日温差: 30K3.2.2 海拔高度: 见具体工程（海拔1000米以上时外绝缘按海拔高度修正，并结合所在区域污秽等级综合论证）3.2.3环境相对湿度(在25℃时)日平均值: 95%月平均值: 90%3.2.4地震烈度:8度水平加速度: 0.25g垂直加速度: 0.125g3.2.5系统概况系统额定电压:35KV、10kV系统最高电压:40.5KV、12kV系统额定频率: 50Hz系统中性点接地方式: 不接地系统安装地点: 户内，基础已建。
4.4.1 KYN28-12型金属铠装移开式开关柜8台。
4.3柜内全部需配主母线和分支母线。
4.4 安装前所必须的辅助材料，如螺栓、铜排、两边屏侧板、安装工具等，螺栓提供10%的余量等。
5、技术说明5.1 KYN28-12系列开关柜为金属铠装移开式，柜体分手车室、母线室、电缆室、低压（二次）室四个部分，各小室均铠装隔离并接地，并有独立压力释放通道；5.2 手车骨架具有足够的强度，手车在柜内移动、侧壁导向装置采用滚动轴承和导轨，保证手车进入柜后的精准配合，手车采用矩形螺杆或涡轮、杆的推进机构。
开关柜采用双面维修方式。
5.3 联锁要求：5.3.1只有断路器处在分闸位置，手车方可摇入或抽出可靠的防止带负荷操作手车。
5.3.2 只有手车处在工作、试验、断开位置时，断路器才能进行分合闸操作。
5.3.3 只有手车抽出到试验位置及以后时，接地开关方可合闸。
5.3.4 只有接地开关处在分闸位置时，手车方能进入工作位置。
5.3.5 装有接地开关的开关柜，只有接地开关合上后，方可打开后门，防止误入带电间隔。
5.3.6 手车只有在试验位置、移开位置时，方可插上或解除二次插头；手车处在工作位置时，二次插头被锁定，不能被解除。
5.4 柜内母线和辅助导线5.4.1 主母线和分支母线5.4.1.1 设计符合IEC694标准，开关柜的主母线和分支母线选用优质镀锡无氧铜母线，铜母线的纯度不低于99.99%，搭接处采取压花处理，外加热缩套管（接头处采用接头盒）加强绝缘措施。
5.4.1.2 母线安装方便，灵活且要十分牢固。
5.4.1.3 主母线支撑绝缘子及母线绝缘材料具有低吸潮性，在设备使用寿命期内，设备的机械强度和介质强度不会降低。
5.4.1.4 所有导体能耐受连接回路开关最大开断电流相当的断路电流。
5.4.1.5 所有螺栓固定的主母线和分支母线接头镀银，并保证温升不超过标准值。
出厂前对母线的每个接点进行接触电阻测试，需达到的标准为：1250A<20μΩ。
5.4.1.6 接地母线通过构架延伸，并有螺栓连接至每一单元上及每一开关接地触头端子上，外引铜接地或每一端提供压接式接线端子，接地母线截面40mm*5mm铜排。
5.4.1.7 面对开关柜，主变进线柜母线相序、分段柜相序结合现场实际由厂家设计进行，相序排列符合IEC298规定。
5.4.1.8 一次隔离插头采用捆绑式梅花插头。
5.4.2 二次导线5.4.2.1 二次导线采用多股铜芯塑料导线，互感器二次回路≥4平方毫米，控制回路为≥2.5平方毫米，互感器二次回路采用电流型试验接线端子，端子阻燃铜端子，并对电压、电流端子有明显区别5.4.2.2 二次电流回路接线要求全部引至端子排，不得在柜内将三相并接；端子与自控装置均位于继电器室，端子数量要求且留不少于30%备用端子，便于安装维护。
5.4.2.3 二次设备、接线应按原理图和安装图（相对编号法）进行双重标号，标号应正确、完整、清晰、牢固；面板上设备除微机保护装置外，均对元件进行设置标注。
5.4.2.4所有二次回路应能长期承受10A电流，温升不超过允许范围，承受2000V公频耐压试验无破坏性放电。
行程开关额定电流≥10A。
5.4.2.5每柜内控制回路设置直流专用断路器；每柜交流二次电压分别设置3只单级断路器。
5.4.2.6 柜顶采用Φ8的紫铜棒设置相关小母线：±KM，±HM，YMa, YMb, YMc, YML,YMn,AC220,AC220N。
5.4.2.7 手车的辅助触点全部引上端子排供二次使用。
5.5柜体表面5.5.1 构件、外壳与隔板采用敷铝锌钢板，厚度为2毫米，表面喷涂抗电弧烧蚀漆层。
5.5.2 柜门、面板、背板采用静电喷涂。
5.5.3 柜体外壳颜色除图上备注外，其它为浅驼灰，色标RAL7032。
5.6操作安全：开关柜在设计中采取措施，保证人身、设备安全，符合开关柜“五防”功能5.7设备、人生安全：5.7.1 开关柜柜体以及所有金属隔板接地。
5.7.2 开关柜外壳的防护等级达到IP4X，开门后为IP2X。
5.7.3 断路器室内静触头设置金属防护活门，活门随手车进出自动开闭，维修时上下活门可分别打开。
5.8 其他要求5.8.1 断路器室、电缆室设置加热去湿装置。
低压室和电缆室设置照明装置。
5.8.2 柜体面板元件布置要求设计合理，整齐美观、方便操作。
5.8.3 当不能提供与业主要求完全一致时，应提供更高标准元件代替并经业主同意。
5.8.4要求中标方技术人员到现场测量并柜的高低压柜具体的数据，以保证并柜。
6、主要技术参数以及元、器件选择6.1 其他主要元、器件选择：主母线：TMY-80*10其他回路分支母线：TMY-60*10断路器: 额定断路电流：31.5KA 真空灭弧室：施耐德宝光真空电器股份有限公司生产陶瓷真空灭弧室（固封极柱或更高产品）控制电压、储能回路电压：DC220V-20%——+10%内部防跳装置：可通过连片投退断路器手车触头：捆绑式梅花触头断路器生产厂家：施耐德宝光真空电器股份有限公司。
互感器：准确级组合：CT可选用生产厂家的配套产品，必须是经过国家CQC认证。
微机综合保护以后台装置：珠海万利达6.2 6KV开关柜系统标称电压：12kV开关柜额定电压：12kV额定电流：1250A。
额定短路开断电流：31.5kA额定频率：50HZ额定绝缘水平：1分钟工频耐受电压(有效值)：42kV(相对地、相对相)，48kV(隔离开关断口间)冲击耐压电压(峰值)：75kV(相对地、相对相)，85kV(隔离开关断口间)6.3温升：主回路在额定电流和额定频率下的温升除应遵守GB763-90、DL/T593-96(4.2.4.2)的规定外，还应满足柜内各组件的温升值不得超过该组件相应标准的规定，可触及的外壳和盖板的温升不得超过30K，对于运行人员可能触及但正常运行时无需触及的部位，其温升不超过40K。
不同相的导体之间的空气净距、导体至接地之间的空气净距:不小于125mm ,若不能满足空气净距要求，需采用可靠的绝缘包封满足绝缘要求（绝缘包封材料的寿命至少在15年以上）6.4柜中各组件及其支撑绝缘件的外绝缘爬电比距瓷绝缘件：不小于18mm/kV(按12kV计)有机绝缘件：不小于20mm/kV(按12kV计)6.5柜内干式互感器的局放应<20pc.6.6合闸弹跳时间：合闸弹跳时间不大于2ms。
6.7投切电容器组能力：投切8016kVar/10020电容器组不重燃不弹跳。
6.8开关柜除满足GB/T 763《交流高压电器在长期工作时的发热》的温升要求外，可触及的外壳及盖板的温升不得超过20K。
6.9母线设备柜内要求采用抗谐振电压互感器，能在1.2倍额定电压下长期运行，并能在1.9倍额定电压下运行8小时。
6.10高压柜内主母线及分支母线均采用铜质。
6.11柜内采用阻燃铜端子。
并对电压、电流端子有明显区别。
预留15％的备用端子。
端子排适用于接4mm2导线6.12所有出线柜必须安装相应电压等级的避雷器。
6.13内部整流模块与检测模块等元件：选用生产厂家的配套产品，必须是经过国家CQC 认证，并且有使用五年的业绩。
6.14低压柜及元件：除图标注个选用生产厂家的配套产品，必须是经过国家CQC认证，并且有使用三年的业绩。
7、交货运输和包装7.1交货：签订订货合同后20工作日内，所有设备到甲方工地现场交货。
7.2开关柜制造完成并通过试验后应及时包装, 否则应得到切实的保护。
其包装应符合铁路、公路和海运部门的有关规定。
7.3包装箱上应有明显的包装储运图示标志, 并应标明招标方的订货号和发货号。
在运输中应直立放置, 不许倒置、侧放。
8、发货资料提供8.1外部购件、材料的生产厂家，详细产品质检报告、说明书、质量性能证明书。
