监控系统常用电缆选择应用
监控传输方案
监控传输方案引言在现代社会中，监控系统起着至关重要的作用。
无论是工商企业、政府机关、还是公共场所，都需要通过监控传输方案来保障安全。
监控传输方案是指将监控设备采集的视频信号通过特定的传输技术传送到监控中心或其他终端设备的方案。
本文将介绍四种常见的监控传输方案：有线传输、无线传输、网络传输和蓝牙传输。
1. 有线传输有线传输是指利用电缆将视频信号传输到监控中心或其他终端设备的方案。
常见的有线传输方式包括同轴电缆传输、双绞线传输和光纤传输。
1.1 同轴电缆传输同轴电缆传输是一种较为传统的有线传输方式，它通过一对同轴电缆将视频信号传输到监控中心。
同轴电缆传输的优点是传输距离远、抗干扰能力强，适用于大范围的监控系统。
然而，同轴电缆传输也存在一些缺点，如传输带宽受限、线路敷设不方便等。
1.2 双绞线传输双绞线传输是一种常见的有线传输方式，它通过一对双绞线将视频信号传输到监控中心。
双绞线传输的优点是成本低、线路敷设方便，适用于小范围的监控系统。
然而，双绞线传输的传输距离相对较短，且容易受到干扰。
1.3 光纤传输光纤传输是一种高带宽的有线传输方式，它通过光纤将视频信号传输到监控中心。
光纤传输的优点是传输距离远、抗干扰能力强，适用于大范围和高要求的监控系统。
然而，光纤传输的成本较高，线路敷设较为复杂。
2. 无线传输无线传输是指利用无线技术将视频信号传输到监控中心或其他终端设备的方案。
常见的无线传输方式包括Wi-Fi传输、蓝牙传输和4G传输。
2.1 Wi-Fi传输Wi-Fi传输是一种常见的无线传输方式，它利用无线局域网技术将视频信号传输到监控中心。
Wi-Fi传输的优点是传输距离较远、安装方便，适用于中小范围的监控系统。
然而，Wi-Fi传输也存在带宽受限、信号穿墙能力较差等问题。
2.2 蓝牙传输蓝牙传输是一种低功耗的无线传输方式，它通过蓝牙技术将视频信号传输到监控中心。
蓝牙传输的优点是传输距离较短、功耗低，适用于小范围的监控系统。
监控系统图象信号传输线缆的选择
信号将直接关系到 监控系 统的 质量和可 靠性 。 目前 ，在 监 控系统中用来传输 图象信 号的介质 主要有 同轴 电缆 、双绞
线 和 光纤 ，对 应 的传 输 设 备 分 别 是 同 轴 视 频 放 大 器 、 双 绞
当信号在 同轴 电缆 内传输时其 受到的 衰减与 传输 距离 和信 号本 身的频率有关 。一般来讲 ，信号频率越高 ，衰减越 大。 所 以 ，同轴 电缆 只适合 于近距离 传输 图象信 号 ，当传 输距
应 用成 果 。
最多只能级联 ２到 ３个 ，否则 无法保 证视 频传输 质量 ，并
且调整起来也很困难 。因此 ，在 监控 系统 中使 用 同轴 电缆 时 ，为 了保证有较好的 图象 质量 ，一般 将传 输距 离范围 限
制 在 ４Ｏ ０ ｍ左 右 。 Ｏ ～５０
另外 ，同轴电缆在监控 系统 中传输 图象 信号还存 在着
［ 关键词 ］ 传输介 质； 同轴 电缆 ； 光纤 ； 双绞线 ； 图象； 信号传输方式 ； 监控 系统
Ｓ ｌｃｉ ｎ ＯｆＩ ａ ｅＳ ｇ ａ ａ ｓ ｉｓｏ ｎ ｕ ｅ ｖｓｏ ｙ ｔｍ ｅｅ ｔｏ ｍ ｇ ｉｎ ｌＴｒ ｎ ｍ ｓｉ ｎ Ｌｉｅ ＯｆＳ ｐ ｒ ｉｉ ｎ Ｓ ｓｅ
方面 ，它解 决了 ２０ ０ ｍ至 ２ ０ｍ距离范 围内高质量 图象信 ００
号传输的问题 ，因为在这 段距离 范 围内同轴电缆传 输难 以 达到要求而光纤传输 又显得 不太经 济 ；另一方 面 ，它解 决 了大规模密集型监控 网络 的布线 问题 ，双绞线 自身的 尺寸 和柔软性克 服 了大量使 用 同轴 电 缆时 的布线 难题 。当然 ， 双绞线还具有抗共模 干扰 能力强 、价格便宜 等优点 。正 是 由于双绞线很好地解 决 了长 期 困扰 着人们 的这些 问题 ，所 以它在监控 网络 的应 用立 即引起 了广泛 的关注 ，在较 短 的 时间内已经被大量使 用到工 程实践 中 ，并且取得 了很好 的
网络监控布线原理
网络监控布线原理
网络监控布线原理是指在建设网络监控系统时，合理规划和布置网络连接线路的原则和方法。
它主要包括以下几个方面的内容：
1. 线缆选择：根据具体的监控系统需求，选择合适的网络线缆。
常用的网络线缆有铜缆（如UTP、STP等）和光纤缆。
铜缆
适用于短距离传输，成本较低，而光纤缆适用于长距离传输，具有更高的带宽和抗干扰能力。
2. 布线路径规划：根据监控设备的位置和拓扑结构，规划合理的布线路径。
一般建议采用星型拓扑结构，即所有监控设备都直接连接到一个中心交换机上，以保证数据传输的效率和可靠性。
3. 线缆长度限制：根据不同类型的网络线缆和传输标准，合理控制线缆的长度，避免信号衰减和传输质量下降。
一般情况下，铜缆的最大传输距离为100米，而光纤缆的传输距离则取决于光纤的类型和光源的功率等因素。
4. 线缆保护和隐蔽：为了保护线缆免受物理损坏和非法入侵，应该采取一些措施，如使用护套材料、穿墙时用软管保护等。
另外，为了保护线缆的安全性和美观性，可以进行隐蔽布线，将线缆隐藏在墙壁或地板内部。
5. 接头和连接器标准：选择合适的接头和连接器，并按照标准的规定进行正确的安装和连接，以确保数据传输的稳定和可靠。
常见的接头和连接器有RJ45、LC、SC等，具体选择要根据实际需求和使用环境。
通过合理的网络监控布线，可以确保监控系统的正常运行，提高数据传输的稳定性和可靠性，为监控任务的顺利完成提供良好的基础。
视频监控系统线缆的选型
视频监控系统线缆的选型工程人员在实际工程中，如何选择视频监控系统线缆规格与用线量计量呢？（一）线缆的规格1.视频线规格（1）摄像机离监控主机的距离≤200m，可以用SYV-75-3（即RG59线）或SYV-75-5（96编）视频线。
（2）摄像机离监控主机的距离在200~350m时，可以用SYV-75-5（128编）视频线。
（3）摄像机到监控主机的距离在350~500m时，可以用SYV-75-7视频线。
（4）摄像机到监控主机的距离在500~1000m时，可以采用光纤传输。
注意，SYV电缆全称实心聚乙烯绝缘射频同轴电缆，是同轴电缆的一种。
SYV-75-5中的各个字母数字各有含义，其中S表示射频，Y 表示聚乙烯绝缘，V表示护套，75表示特性阻抗，5表示线径，A表示64编，B表示96编，C表示128编。
“编”代表屏蔽层的密度。
2.云台控制线规格（1）云台与控制器距离≤100m，用RVV6×0.5护套线。
（2）云台与控制器的距离>100m，用RVV6×0.75护套线。
3.镜头控制线规格用RVV4×0.5护套线。
4.解码器通信线规格用RVV2×1护套线。
5.摄像机电源线规格：摄像机电源线：若系统有20台普通摄像机，摄像机到监控主机的平均距离为50m，则应使用BVV6mm2铜芯双塑线作电源主线，不同距离所使用的电源线见表5-2。
电源线选用规格表（二）线缆的用量计算以现有一箱线为例，假设一箱线总长为305m，用线的损耗系数为1.15~1.2，所有的信息点采用相同方法连接，公式中单位为。
水平布线用线量与垂直布线用线量的计量方法是一致，可参考下面的计算方法。
（1）平均长度L，=（最短距离+最长距离）÷2（2）线缆长度L，=L，×1.2+6m（6m为端接余量，视现场情况界定，以满足现场扩展需要为准）（3）每箱线能放的根数：N1=305÷L，（4）总根数=信息点数=N2（5）线缆的总用量：M（箱）=N2÷N1上述计算方法适用于双绞线、大对数电缆和光缆的计算。
视频监控系统布线方案及材料清单
视频监控系统布线方案及材料清单1. 介绍本文档旨在提供视频监控系统布线方案及所需材料清单。
视频监控系统广泛应用于各种场所，以提供安全防护和监控功能。
布线方案的设计是确保传输设备和摄像头间的信号传输能够达到最佳效果。
2. 布线方案视频监控系统的布线方案应考虑以下几个关键因素：2.1 线缆类型选择高质量的线缆对于视频信号的传输至关重要。
常用的线缆类型包括：- 同轴电缆（Coaxial Cable）：适用于短距离传输，适用于模拟摄像头。
- 网线（Ethernet Cable）：适用于数字摄像头和网络视频传输，提供稳定的数据传输。
2.2 布线路径布线路径应根据具体场所的结构来确定，以确保线缆布置合理、便于维护。
在选择布线路径时，应考虑以下因素：- 离电源线路保持一定的距离，以避免电磁干扰。
- 避免与其他电气线路过于靠近，以减少干扰。
- 确保线缆易于安装和维修，避免过于复杂的布线路径。
2.3 线缆长度选择合适的线缆长度是确保视频信号传输质量的关键。
线缆长度过长可能导致信号衰减和失真。
因此，在规划布线方案时应评估每个摄像头到监控中心（或录像设备）的距离，并选择合适长度的线缆。
3. 材料清单下面是视频监控系统布线所需的基本材料清单：- 同轴电缆或网线：根据具体需要选择适当的类型和规格。
- BNC 连接器（若使用同轴电缆）：用于连接同轴电缆与监控设备。
- RJ45 连接器（若使用网线）：用于连接网线与摄像头或网络视频设备。
- 线缆支架和固定夹具：用于固定线缆，确保整齐和安全。
- 墙壁插孔：用于安装线缆插座。
- 配电盒：用于集中供电和隔离电源线路。
- 工具：如电缆切割工具、压线钳等。
请根据实际需要确定具体的材料清单，并在购买时确保所选材料符合相关质量标准和安全要求。
4. 总结视频监控系统布线方案的设计必须充分考虑线缆类型、布线路径和线缆长度等因素。
选择高质量的线缆和适当的材料，确保布线安全稳定。
通过合理的布线方案和正确的材料选择，视频监控系统能够提供可靠的安全保护和监控功能。

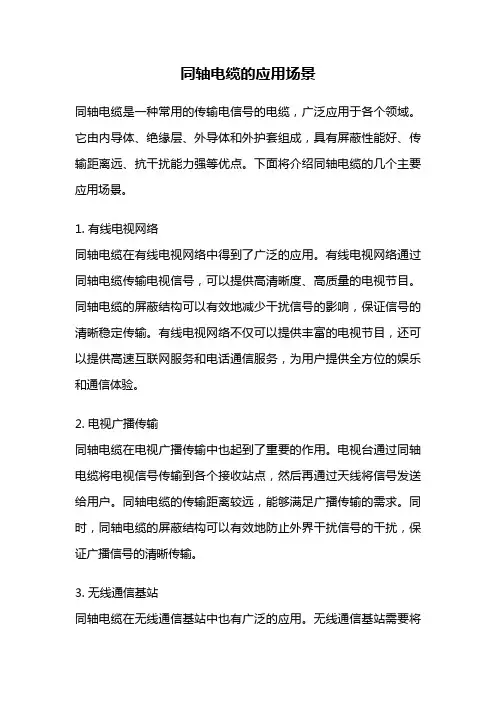

同轴电缆的应用场景
同轴电缆的应用场景同轴电缆是一种常用的传输电信号的电缆，广泛应用于各个领域。
它由内导体、绝缘层、外导体和外护套组成，具有屏蔽性能好、传输距离远、抗干扰能力强等优点。
下面将介绍同轴电缆的几个主要应用场景。
1. 有线电视网络同轴电缆在有线电视网络中得到了广泛的应用。
有线电视网络通过同轴电缆传输电视信号，可以提供高清晰度、高质量的电视节目。
同轴电缆的屏蔽结构可以有效地减少干扰信号的影响，保证信号的清晰稳定传输。
有线电视网络不仅可以提供丰富的电视节目，还可以提供高速互联网服务和电话通信服务，为用户提供全方位的娱乐和通信体验。
2. 电视广播传输同轴电缆在电视广播传输中也起到了重要的作用。
电视台通过同轴电缆将电视信号传输到各个接收站点，然后再通过天线将信号发送给用户。
同轴电缆的传输距离较远，能够满足广播传输的需求。
同时，同轴电缆的屏蔽结构可以有效地防止外界干扰信号的干扰，保证广播信号的清晰传输。
3. 无线通信基站同轴电缆在无线通信基站中也有广泛的应用。
无线通信基站需要将信号从控制室传输到天线塔上，然后再通过天线将信号发送给用户。
同轴电缆可以将信号稳定地传输到天线塔上，保证通信信号的质量。
同时，同轴电缆的屏蔽结构可以有效地减少干扰信号的影响，提高通信质量和稳定性。
4. 安防监控系统同轴电缆在安防监控系统中也得到了广泛的应用。
安防监控系统需要将视频信号从摄像头传输到监控中心或录像机上。
同轴电缆可以稳定地传输视频信号，保证监控图像的清晰度和稳定性。
同时，同轴电缆的屏蔽结构可以有效地减少干扰信号的干扰，提高监控系统的可靠性和稳定性。
5. 数据通信网络同轴电缆在数据通信网络中也有一定的应用。
在一些特殊环境下，如地铁、高速公路等地方，传统的网络无法覆盖到，此时可以采用同轴电缆搭建数据通信网络。
同轴电缆可以传输高速的数据信号，保证数据的稳定传输。
同时，同轴电缆的屏蔽结构可以有效地减少干扰信号的干扰，提高数据传输的可靠性和安全性。
一、监控系统中视频同轴线缆的认识
一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述：S : 射频Y : 聚乙烯绝缘V : 聚氯乙烯护套75：75 欧姆5：线径为5mm 2 ：代表芯线为多芯二、第一步：（如下图）用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。
绝缘层高出外护套约3mm。
三、第二步：（如下图）用尖头电烙铁给整理过的屏蔽网线和芯线上锡。
注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。
可适当减少屏蔽网的根数和将屏蔽网焊扁。
四、第三步：（如下图）五、第四步：（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。
六、第五步：（如下图）将上过锡的线缆与上过锡的BNC头直接焊接。
整理毛刺。
1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
75-3和75-5视频线参数
右，分布电容约15pF/m，与同轴电缆不同，信号在双绞线内以平衡方式传输，但也会受到衰减，
在传输距离为150m 左右时视频信号的衰减曲线在监控系统中使用双绞线传输图象信号时要使用双绞线视频传输设备，它的作用主要是完成平衡-非平衡转换、阻抗匹配、以及放大补偿等作用，有了双绞线视频传输设备和双绞线配合使用，就可以保证在1.5Km 的距离范围内都能高质量地传输视频信号。在实验室使用专用仪器对双绞线传输图象信号的性能指标进行了测试，结果如下：
l 同轴电缆都可以在直流、射频、微波波段应用。 按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；
l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的
双绞线分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类，局域网中非屏蔽双绞线分为3类、4类、5类和超5类四种，屏蔽双绞线分为3类和5类两种。
目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。这些双绞线的传输速率都能达到100Mbps。
市面上出售的3类双绞线外层保护胶皮薄，胶皮上标注“CAT 3”字样，外包装纸箱上标注有“3类”字样，售价较低;5类双绞线外层保护胶皮厚，胶皮上标注“CAT 5”字样，外包装纸箱上标注有“5类”字样，售价较高。购买时切勿图便宜而购买劣质5类双绞线，这些产品往往只能作为3类双绞线使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控系统线材选型
1、视频线
摄像机到监控主机距离≤200米，用RG59（128编）视频线。
摄像机到监控主机距离＞200米，用SYV75-5视频线。
2、云台控制线
云台与控制器距离≤100米，用RVV6×0.5护套线。
云台与控制器距离＞100米，用RVV6×0.75护套线。
3、镜头控制线
采用RVV4×0.5护套线。
4、解码器通讯线
应采用RVV2×1屏蔽双绞线
5、摄像机电源线
若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：
摄像机到监控主机的平均距离划34~50m21~33m≤20m
电源线规格（2线）6m2 4 m2 2.5m2
监控系统线路铺设
1、视频线敷设注意事项
1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。
1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用镀锌铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。
2、控制线敷设注意事项
2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。
当距离少于100米时，云台控制线可采用
RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4× 0.5护套线。
如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。
2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。
解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信。
布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。
接线示意图如下：见基础知识内的相关帖。
解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。
特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12V）供电。
3、摄像机电源线敷设注意事项
市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。
如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。
如果摄像机的数量较多，则应采用大功率的12V
直流稳压电源集中供电。
在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8Ω）。
对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。
对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯
用途：仪器、仪表、对讲、监控、控制安装
RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号
UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网
KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量
SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）
RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
AVVR 聚氯乙烯护套安装用软电缆
SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
RV、RVP 聚氯乙烯绝缘电缆
RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用
RIB 音箱连接线（发烧线）
KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
SFTP 双绞线传输电话、数据及信息网
UL2464 电脑连接线
VGA 显示器线
SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用
JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector（刺刀螺母连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector（英国海军连接器，可能是英国海军最早使用这种接头）或Bayonet Neill Conselman（Neill Conselman刺刀，这种接头是一个名叫Neill Conselman 的人发明的）。
首先，我们要知道，BNC通常分为两种：一种是50欧姆的，还有一种是75欧姆的。
一般情况下：通信接收（小信号）往往用75欧姆的；通信发射（大功率）则用50欧姆的。
监控系统视频信号属前者，所以用的是75欧姆阻抗。
同样规格下（如都是-7或-5或-3的）芯线的绝缘层直径一样，但是中心的导体直径却不一样：50欧姆的直径要比75欧姆的粗！
对于插座而言：50欧姆的中心导体的孔径要大于75欧姆的，也就是75欧姆的孔较小。
对于插头而言：50欧姆的中心导体的直径要大于75欧姆的，也就是75欧姆的芯较细。
所以如果插头与插座的阻抗不配套，除了插入损耗增大以外，还会引起接触不良（例如50欧姆的座却配75姆的插头），或者反之引起插入太紧（例如75欧姆的座去用50欧姆的插头）。
正因为大多数不是专业搞监控的，所以压根儿就不知道这个问题，甚至不少厂家和商家也不加以区分，乱用一气，会出现接触不良、容易损坏的情况。
BNC接头有压接式、组装式和焊接式，制作压接式BNC接头需要专用卡线钳和电工刀。
压接式BNC接头制作步骤如下:
1.剥线
同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线
3.装配BNC接头
连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，屏蔽层拧成一根从侧面孔中传出来：
4.焊接
用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上软槊料绝缘套和尾套即可。
