房屋建筑构造基础与地下室
基础与地下室—地基与基础的设计要求(建筑构造)
地基与基础的设计要求
基础的设计要求
1. 强度、稳定和均匀沉降要求：基础是建筑物的重要构件，它承受着建筑物上部 的全部荷载，是建筑物的安全保证。必须具有足够的强度、良好的稳定性，以 及均匀沉降，限制地基变形在允许范围内。
2. 耐久性要求：基础是埋在地下的隐蔽工程，维修、加固困难，所以必须使其与 上部结构的使用年限相适应。
地基与基础的设计要求
地基与基础的设计要求
地基的设计要求Leabharlann 1. 承载力的要求：地基的承载力应足以承受基础传来的压力，建 筑物的建造地址尽可能选在地基土的承载力较高且分布均匀的 地段。
2. 变形的要求：要求地基有均匀的压缩量，以保证有均匀的下沉。 3. 稳定的要求：要求地基有防止产生滑坡，倾斜方面的能力。
3. 经济要求：基础工程占工程总造价的10%-40%，所以选择地方材料和合理结构形 式，以降低工程总造价。
地基与基础的设计要求
基础设计等级
《建筑地基基础设计规范》 （GB 50007-2011） 根据地基复杂程度，建筑物规模 和功能特征以及由于地基问题可 能造成建筑物破坏或影响正常使 用的程度可以将地基基础设计分 为甲、乙、丙三个设计等级。
建筑工程构造-基础、地下室构造
2 基础和地下室构造一、地基基础的基本概念基 础上部结构地 基地基(subgrade，foundation soils)：建筑物的全部荷载都由它下面的地层来承担，受建筑物影响的那一部分地层就称为地基。
基础：建筑物向地基传递荷载的下部结构（将结构所承受的各种作用传递到地基上的结构组成部分）。
基础埋置深度基础的埋置深度是指基础的底面至室外设计地面的距离。
p实质：选择合适的持力层。
p应考虑的主要因素：持力层的情况；建筑物的结构、使用功能；建筑结构及环境条件；工程地质条件；水文地质条件；地基冻融条件。
墙下条形基础柱下独立基础由砖、毛石、砼、毛石砼、灰土、三合土等材料组成的无需配置钢筋墙下条形基础或柱下独立基础。
俗称“刚性基础砖：强度等级不低于MU10。
砂浆：不低于M5。
在地下水位以下或当地基土潮湿时，应采用水泥砂浆砌筑。
适用于6层及6层以下的民用建筑和砖墙承重的厂房。
(1)砖基础(2)毛石基础毛石是指未经加工凿平的石料。
应采用未风化的硬质岩石，禁用风化毛石。
(3)灰土基础石灰和土料按体积比3:7或2:8拌和均匀，在基槽内分层夯实（每层虚铺220~250mm,夯实至150mm）。
毛石基础灰土基础(4)三合土基础由石灰、砂、骨料（矿渣、碎砖、碎石）加水混合而成。
体积比1:2:4或1:3:6。
用于4层和4层以下的民用房屋。
(5)砼基础C15。
抗压强度、耐久性、抗冻性较好。
毛石砼基础：在砼基础中埋入体积占25%~30%的毛石，石块尺寸不宜超过300mm。
可节省水泥用量，减少水化热。
Ø适用：上部结构荷载大、地质条件差及承受水平力和力矩时采用。
Ø在墙或柱之下设置的水平截面向下扩大的钢筋混凝土基础。
2)钢筋砼扩展基础（简称扩展基础）Ø形式：ü柱下钢筋混凝土独立基础：用于柱基、烟囱、水塔等。
ü墙下钢筋混凝土条形基础：分带肋与不带肋两种。
(a)(b)图2-3墙下钢筋混凝土条形基础 (a)无肋的； （b）有肋的底板肋垫层柱下钢筋混凝土独立基础(a)阶梯形基础； (b)锥形基础；(c)杯口基础墙下钢筋混凝土条形基础(a)无肋的； (b)有肋的柱下条形基础支撑同一方向（或同一轴线）上若干根柱的长条形连续基础。
房屋建筑细部构造—基础与地下室
地下室的 构造
建筑物首层下面的房间叫地下室，利用地下空 间，可节约建设用地。高层建筑常利用深基础（如 箱型基础）建造一层或多层地下室，既增加使用面 积，又节省室内回填土的费用。
3、按结构材料分：砖混结构地下室（用于上部荷载不大及地 下水位较低的情况）和钢筋混凝土结构地下室（当地下水位较 高及上部荷载很大时）
二、地下室的组成
地下室一般由墙体、顶板、底板、门窗和楼电梯五大部分组成。
墙体：地下室的外墙应按挡土墙设计，如用钢筋混凝
土或素混凝土墙，其最小厚度不低于300mm，外墙应
态。冻融的不均匀会使建筑物发生变形，严重时产生开裂等破坏
情况。因此，建筑物的基础应埋置在冰冻层以下不小于0.2米处。
相邻建筑物基础埋深的影响：
新建的建筑物基础埋置深度不宜大于相邻原有建筑物的基
础埋置深度。如果新建基础大于原有建筑物的基础，则基础间
4
的净距应根据荷载大小和性质等确定，一般为相邻基础底面高
基础的 埋置深度
一、基本概念
室外设计地面至基础底面的垂直距离称为基 础的埋置深度，简称基础的埋深。埋深大于或等 于5m的称为深基础，埋深小于5m的称为浅基础， 当基础直接做在地表面上时称不埋基础。
基础埋深的大小对于建筑物的安全和正常使 用、施工技术措施、施工工期、工程造价等都有 很大影响。
基础的埋置深度在保证安全使用的前提下， 优先选用浅基础可以降低工程造价。但当基础埋 深过小时，地基受到压力后有可能会把基础四周 的土挤出，使基础产生滑移而失去稳定，同时易 受到自然因素的侵蚀和影响，使基础破坏。所以， 基础的埋深一般情况下不宜小于0.5m。
基础与地下室构造

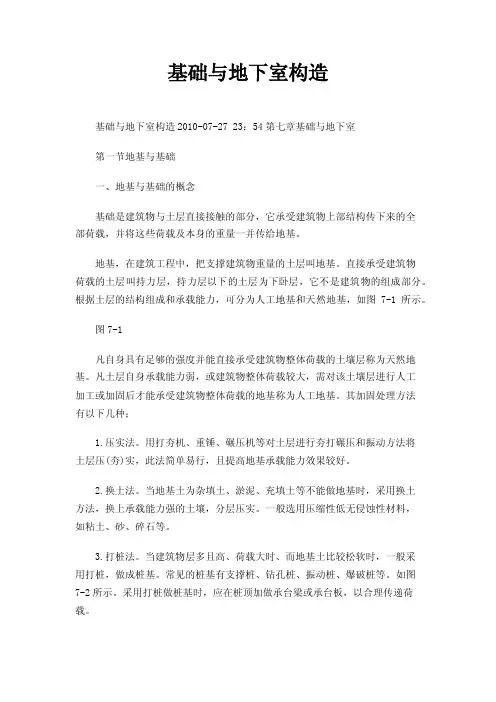

基础与地下室构造基础与地下室构造2010-07-27 23：54第七章基础与地下室第一节地基与基础一、地基与基础的概念基础是建筑物与土层直接接触的部分，它承受建筑物上部结构传下来的全部荷载，并将这些荷载及本身的重量一并传给地基。
地基，在建筑工程中，把支撑建筑物重量的土层叫地基。
直接承受建筑物荷载的土层叫持力层，持力层以下的土层为下卧层，它不是建筑物的组成部分。
根据土层的结构组成和承载能力，可分为人工地基和天然地基，如图7-1所示。
图7-1凡自身具有足够的强度并能直接承受建筑物整体荷载的土壤层称为天然地基。
凡土层自身承载能力弱，或建筑物整体荷载较大，需对该土壤层进行人工加工或加固后才能承受建筑物整体荷载的地基称为人工地基。
其加固处理方法有以下几种；1.压实法。
用打夯机、重锤、碾压机等对土层进行夯打碾压和振动方法将土层压(夯)实，此法简单易行，且提高地基承载能力效果较好。
2.换土法。
当地基土为杂填土、淤泥、充填土等不能做地基时，采用换土方法，换上承载能力强的土壤，分层压实。
一般选用压缩性低无侵蚀性材料，如粘土、砂、碎石等。
3.打桩法。
当建筑物层多且高、荷载大时、而地基土比较松软时，一般采用打桩，做成桩基。
常见的桩基有支撑桩、钻孔桩、振动桩、爆破桩等。
如图7-2所示。
采用打桩做桩基时，应在桩顶加做承台梁或承台板，以合理传递荷载。
图7-2图7-2二、地基应满足的要求1.强度：地基要有足够的承载能力。
2.变形：地基要有均匀的压缩量。
保证建筑物在许可的范围内可均匀下沉，避免不均匀沉降，致使建筑物产生开裂变形。
3.稳定：要求地基具有抵抗产生滑坡、倾斜的能力。
当地基高差较大时，应加设挡土墙，防止滑坡变形的出现。
三、影响基础设置深度的因素基础的设置深度是指室外设计标高至基础底面的垂直高度，如图7-1所示。
基础埋深≤4m时为浅基础，>5m时为深基础。
基础的埋深受到多种因素的制约，如基础设有足够的土层包围，基础底面持力层受到的压力会把基础四周的土挤出，致使基础产生滑移而失去稳定。
基础和地下室(建筑构造)
(二) 基础的分类
4、筏板基础
筏板基础是把柱下独立基础或者条形基础全部用联系梁联系起来，下面再整体浇注底板。筏 板基础分为平板式筏基和梁板式筏基，平板式筏基支持局部加厚筏板类型;梁板式筏基支持肋 梁上平及下平两种形式。
梁板式
板式
(二) 基础的分类
5、箱型基础
箱型基础是由钢筋混凝土底板、顶板、侧墙及一定数量的内隔墙构成封闭的箱体型基础。
柔性基础是指用抗拉、抗压、抗弯、抗剪均较好的钢筋混凝土材料做成的基础，这种基础 不受刚性角的限制。
Ｈ
≥70 ≥200
Ｈ
≥70 ≥200
50 垫层
50
50
B0
条形基础
分布筋 受力筋
50
50
50
50
受力筋
受力筋 50
垫层
B0
独立基础
(二) 基础的分类
2、刚性基础
刚性基础是由刚性材料建造，受刚性角限制 的基础。如砖基础、石基础、素混凝土基础 和灰土基础。
顶板 柱
底板
箱型基础
(二) 基础的分类
6、桩基础
• 当建筑物荷载较大，持力层较深时可采用桩基础。 • 桩基础按其受力性能可分为端承桩和摩擦桩两种。端承桩是将建筑物的荷载通过桩端传给坚
硬土层，而摩擦桩是通过桩侧表面与周围土壤的摩擦力传给地基。
软弱土层
软弱土层 坚硬土层
(二) 基础的分类
基础按材料和受力性能可以分为柔性基础和刚性基础。 1、柔性基础
h
阶梯型基础
b
b1 b2
α
１.混凝土基础 h1,h2≥200 mm b1≥150 mm
2．毛石基础 h1,h2≥400 mm b1≥150 mm

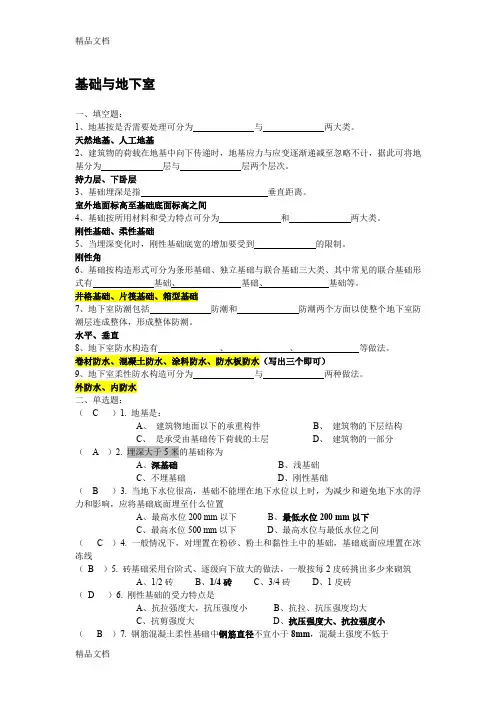

最新《建筑构造》基础与地下室(练习题答案)资料
基础与地下室一、填空题：1、地基按是否需要处理可分为与两大类。
天然地基、人工地基2、建筑物的荷载在地基中向下传递时，地基应力与应变逐渐递减至忽略不计，据此可将地基分为层与层两个层次。
持力层、下卧层3、基础埋深是指垂直距离。
室外地面标高至基础底面标高之间4、基础按所用材料和受力特点可分为和两大类。
刚性基础、柔性基础5、当埋深变化时，刚性基础底宽的增加要受到的限制。
刚性角6、基础按构造形式可分为条形基础、独立基础与联合基础三大类、其中常见的联合基础形基础、基础等。
7、地下室防潮包括防潮和防潮两个方面以使整个地下室防潮层连成整体，形成整体防潮。
水平、垂直9、地下室柔性防水构造可分为与两种做法。
外防水、内防水二、单选题：（ C ）1. 地基是：A、建筑物地面以下的承重构件B、建筑物的下层结构C、是承受由基础传下荷载的土层D、建筑物的一部分（ A ）2. 埋深大于5米的基础称为A、深基础B、浅基础C、不埋基础D、刚性基础（ B ）3. 当地下水位很高，基础不能埋在地下水位以上时，为减少和避免地下水的浮力和影响，应将基础底面埋至什么位置A、最高水位200 mm以下B、最低水位200 mm以下C、最高水位500 mm以下D、最高水位与最低水位之间（ C ）4. 一般情况下，对埋置在粉砂、粉土和黏性土中的基础，基础底面应埋置在冰冻线（B ）5. 砖基础采用台阶式、逐级向下放大的做法，一般按每2皮砖挑出多少来砌筑A、1/2砖B、1/4砖C、3/4砖D、1皮砖（D ）6. 刚性基础的受力特点是A、抗拉强度大，抗压强度小B、抗拉、抗压强度均大C、抗剪强度大D、抗压强度大、抗拉强度小（ B ）7. 钢筋混凝土柔性基础中钢筋直径不宜小于8mm，混凝土强度不低于A、C7.5B、C20C、C10D、C25( A )8．下列基础中属柔性基础的是A、钢筋混凝土基础B、毛石基础C、砖基础D、素混凝土基础( A )9．当建筑物上层荷载较大，而地基又较弱时，最适宜的基础形式为A、联合基础（井格、片伐、箱形基础）B、独立基础C、条形基础D、单独式基础( B )10．下列何种情况下，地下室宜做防潮处理A、最高地下水位高于地下室地坪B、最高地下水位低于地下室地坪C、常年地下水位高于地下室地坪D、常年地下水位低于地下室地坪( B )11．地下室的刚性防水是利用混凝土本身的憎水性，并在此基础上采取措施进一步提高其密实性来进行防水，下列措施中与提高密实性无关的是A、采用不同粒径的骨料级配B、提高含砂量C、掺入加气剂或密实剂D、降低水泥标号三、多选题：( A B C D )1. 影响基础埋深的因素有：A、地下水位的高低B、冻土线深度C、相邻基础的埋深D、上部荷载大小( A B D )2. 下列基础中属刚性基础的是A、砖基础B、石基础C、钢筋混凝土基础D、素混凝土基础( B C D )3. 基础按构造型式可分为A、柔性基础(按照材料及受力特点分)B、条形基础C、独立基础D、联合基础( B C D )4. 地下室防潮做法包括：A、在地下室地坪附近的墙身中设一道水平的防潮层B、在室外散水以上150 -200mm 处的墙身中设一道水平防潮层C、在地下室外壁外侧（靠土壤一侧）设一道垂直防潮层D、在地下室地坪的面层与结构层（垫层）之间设一道水平防潮层( A B C D )5. 地下室刚性防水做法中，提高防水混凝土抗渗性的措施有：A、控制水灰比B、控制水泥用量C、改变骨料级配D、控制砂率本题偏难，属于建筑材料部分的内容，但注册考试中常在本部分出现，是注册原题。
《建筑构造》基础与地下室(练习题答案)
基础与地下室一、填空题：1、地基按是否需要处理可分为与两大类。
天然地基、人工地基2、建筑物的荷载在地基中向下传递时，地基应力与应变逐渐递减至忽略不计，据此可将地基分为层与层两个层次。
持力层、下卧层3、基础埋深是指垂直距离。
室外地面标高至基础底面标高之间4、基础按所用材料和受力特点可分为和两大类。
刚性基础、柔性基础5、当埋深变化时，刚性基础底宽的增加要受到的限制。
刚性角6、基础按构造形式可分为条形基础、独立基础与联合基础三大类、其中常见的联合基础形式有基础、基础、基础等。
井格基础、片筏基础、箱型基础7、地下室防潮包括防潮和防潮两个方面以使整个地下室防潮层连成整体，形成整体防潮。
水平、垂直8、地下室防水构造有、、等做法。
卷材防水、混凝土防水、涂料防水、防水板防水（写出三个即可）9、地下室柔性防水构造可分为与两种做法。
外防水、内防水二、单选题：（ C ）1. 地基是：A、建筑物地面以下的承重构件B、建筑物的下层结构C、是承受由基础传下荷载的土层D、建筑物的一部分（ A ）2. 埋深大于5米的基础称为A、深基础B、浅基础C、不埋基础D、刚性基础（ B ）3. 当地下水位很高，基础不能埋在地下水位以上时，为减少和避免地下水的浮力和影响，应将基础底面埋至什么位置A、最高水位200 mm以下B、最低水位200 mm以下C、最高水位500 mm以下D、最高水位与最低水位之间（ C ）4. 一般情况下，对埋置在粉砂、粉土和黏性土中的基础，基础底面应埋置在冰冻线（ B ）5. 砖基础采用台阶式、逐级向下放大的做法，一般按每2皮砖挑出多少来砌筑A、1/2砖B、1/4砖C、3/4砖D、1皮砖（ D ）6. 刚性基础的受力特点是A、抗拉强度大，抗压强度小B、抗拉、抗压强度均大C、抗剪强度大D、抗压强度大、抗拉强度小（ B ）7. 钢筋混凝土柔性基础中钢筋直径不宜小于8mm，混凝土强度不低于A、C7.5B、C20C、C10D、C25( A )8．下列基础中属柔性基础的是A、钢筋混凝土基础B、毛石基础C、砖基础D、素混凝土基础( A )9．当建筑物上层荷载较大，而地基又较弱时，最适宜的基础形式为A、联合基础（井格、片伐、箱形基础）B、独立基础C、条形基础D、单独式基础( B )10．下列何种情况下，地下室宜做防潮处理A、最高地下水位高于地下室地坪B、最高地下水位低于地下室地坪C、常年地下水位高于地下室地坪D、常年地下水位低于地下室地坪( B )11．地下室的刚性防水是利用混凝土本身的憎水性，并在此基础上采取措施进一步提高其密实性来进行防水，下列措施中与提高密实性无关的是A、采用不同粒径的骨料级配B、提高含砂量C、掺入加气剂或密实剂D、降低水泥标号三、多选题：( A B C D )1. 影响基础埋深的因素有：A、地下水位的高低B、冻土线深度C、相邻基础的埋深D、上部荷载大小( A B D )2. 下列基础中属刚性基础的是A、砖基础B、石基础C、钢筋混凝土基础D、素混凝土基础( B C D )3. 基础按构造型式可分为A、柔性基础(按照材料及受力特点分)B、条形基础C、独立基础D、联合基础( B C D )4. 地下室防潮做法包括：A、在地下室地坪附近的墙身中设一道水平的防潮层B、在室外散水以上150 -200mm 处的墙身中设一道水平防潮层C、在地下室外壁外侧（靠土壤一侧）设一道垂直防潮层D、在地下室地坪的面层与结构层（垫层）之间设一道水平防潮层( A B C D )5. 地下室刚性防水做法中，提高防水混凝土抗渗性的措施有：A、控制水灰比B、控制水泥用量C、改变骨料级配D、控制砂率本题偏难，属于建筑材料部分的内容，但注册考试中常在本部分出现，是注册原题。
房屋建筑学 第八章 基础与地下室(共43张PPT)
第一节 基 础 和 地 基
（二）影响基础的埋置深度的因素 1、地基土质的影响
土质好，承载力高时，基础应尽量浅埋。 基础底面应尽量埋在常年未经扰动且坚实平坦的土层或岩石（俗称“老土 层”）上。而不应设置在耕植土、杂填土及淤泥质土层中。
8
第一节 基 础 和 地 基
2、地下水位的影响
建筑物的基础应尽量埋在地下水位以上。
17
第二节 基础的类型与构造
（三）毛石基础
毛石基础是由毛石和水泥砂浆砌筑而成。其外露的毛石略经加工，形状基本方整， 粒径一般不小于300mm。中间填塞的馅石是未经加工的厚度不小于150mm的块石。
优点：由于石材抗压强度高，水泥砂浆也是耐水材料，所以抗冻、抗水、抗腐 蚀性能好。
适用：可用于地下水位较高、冻结深度较深的低层或多层民用建筑中。
－14）。
23
第二节 基础的类型与构造
二、独立基础 当建筑物承重体系为梁、柱组成的框架、排架或其他类似结构时，其柱下
人防地下基室是础有人常民采防空用要的求的基地下本空形间。式是独立基础。
第按二结节 构材基料础分的，类有常型砖与见墙构地造的下室断和混面凝形土墙式地下有室。阶梯形、锥形等（图8－15 a .b）。 当 这地样下，水 既的 增常 加年 了当设 挖计 土采水 工用位作和 量预最 ，制高 对地 工柱下 期子水 和位 造嵌均 价固低 也在于 很地 不杯下 利口室 。地内坪时标高，，又且地称基杯及回形填基土范础围（内无图上层8滞－水1时5，c地）下。室杯的墙形体基和底础板的只需杯做底防潮厚处理。
冰冻线：地面以下，冻结土与非冻结土的分界线称为冰冻线。 冻结深度：从地面到冰冻线的距离即为土的冻结深度。
土的冻结：是指土中的水分受冷，冻结成冰，使土体冻胀的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门窗：室外地坪以下门窗设置采光井和防护箅。 防空地下室的门窗密闭、防冲击。 楼梯：至少有两部楼梯通向地面，其中一个有独 立的出口。 2、地下室的分类 使用功能：普通地下室(basement)和防空地下室 顶板标高：半地下室(semi-basement)和全地下室 （半地下室：埋深为1/3~1/2地下室净高。 全地下室：埋深大于1/2地下室净高。） 结构材料：砖混结构和钢筋混凝土。
例题2：基础槽宽1200，墙厚360，轴线为偏轴，PK为 180kPa；灰土厚300，室内外高差450，埋深为1200, 求大放脚的步数并绘制基础剖面图。
例题3： 外墙厚360，偏轴线，基础宽度1200，灰土厚度450，室 内外高差600，基础埋深1450，承载力Pk=180KPa,计算 大放脚的步数并绘图表示。
5、基础与地基的区别 6、地基、基础与荷载的关系 区别：地基不是建筑物的组成部分，基础则是建筑物的 组成部分。 关系：基础与地基紧密相连，基础荷载要传给地基承受 三者的关系：N/A≤P
N—传至基础底面的建筑物的综荷载（自重、上部荷载 、基础上部土重）
A----基础底面积 P---地基承载力（单位面积所能承受的最大压力） 7、对基础的要求 强度要求：承受和传递荷载 耐久性要求：隐蔽工程，严格施工。
均匀的压缩量（防止不均匀沉降，产生裂缝、倒塌）
足够的稳定性（防止滑坡，倾斜）
水泥粉煤灰碎石桩（CFG桩）法：由水泥、粉煤灰、碎石、石屑 或砂等混合料加水拌和形成高粘结强度桩，并由桩、桩间土和褥 垫层一起组成复合地基的地基处理方法。
二、基础概述 1、基础 建筑物地面以下与土层直接接触的部分，建筑物的组 成部分，承担建筑物上部的全部荷载，并下传给地基。 2、基础埋深 简称埋深，室外设计地坪到 基础底面的距离。最小埋深 不能小于0.5m。 3、基础宽度 4、大放脚 基础墙加大加厚部分，刚性基 础均应做大放脚。
基础埋深用相邻基础的关系
2.3 基础的类型与构造
一、按材料和受力特点
1、无筋扩展基础（刚性基础） 由刚性材料建造，基础宽度受刚性条件限制的基础，适 合于受压而不适合受弯、拉、剪力，构造上要求做大放 脚。 A大放脚的定义:基础墙加大加宽的部分，按刚性角扩大 B 基础的宽度：（刚性基础与柔性基础不同） C刚性角的定义及表示方法 基础宽高比叫刚性角（tgα=b/h） D常用刚性材料的刚性角限制
5、地基的种类
天然地基：凡天然土层本身具有足够的强度，能直接 承受建筑物荷载的地基被称为天然地基。（造价低）
人工地基：凡须预先对土壤层进行人工加工或加固处 理后承受建筑物荷载的地ห้องสมุดไป่ตู้称人工地基。人工加固地 基通常采用压实法、换土法、打桩法以及化学加固法 等。（造价高）
6、对地基的要求
足够的承载力（强度要求）
2.2基础的埋置深度与影响因素
一、基础的埋置深度
1、浅基础： 浅基础：埋深＜5m或埋深＜ 4B称作浅基础。 （最小500mm）
2、深基础
埋深≥5m或埋深≥4B称作
深基础。
二、基础埋深的影响因素
1、建筑物的用途 2、荷载的大小和性质 3、工程地质和水文地质条件的影响 原则：基础设置在坚实的土层上，优先采用天然地基
超高层建筑中，如桩筏式、桩箱式等。
柱下独立基础
墙 下 条 形 基 础
井格基础
筏 式 基 础
箱形基础
桩基础
基础中预留管道
2.4 地下室
一、地下室的组成与分类 1、地下室的组成 墙体：厚度满足强度和抗渗要求，最小300mm， 要求做防潮或防水处理。 顶板：预制、现浇、装配整体式 底板：整体性和刚度要好，应做防潮或防水。 最高水位上：垫层上浇注60~80的现浇混凝土， 再做面层。
和浅基础，宜埋置在地下水位以上，如需埋在地
下水位以下，要求基础底面在最低地下水位以下 ≥200mm。（为什么呢？） 4、相邻建筑物基础埋深的影响 原则：尽量不要大于原有建筑物基础，当大于时，应 保证两基础间间距宜为2H（H为两基础的高差） 5、地基土冻胀融陷的影响 基础埋置在冰冻线以下200mm的位置。
2、扩展基础（柔性基础、钢筋混凝土基础） 起到压力扩散作用的基础， 不受刚性角的限制，抗压、 抗拉、抗弯能力都好。
3、刚性基础大放脚的计算 例题1：墙厚360，轴线居中，灰土厚度300，宽度 1000，承载力PK为160kPa，室内外高差450，基础埋 深1050，求大放脚的步数并绘制基础剖面图。
(a)阶梯形基础 (b)锥形基础
（C）杯形基础
二、按构造形式分类
1、独立基础：柱下基础的主要类型，主要采用柔 性基础。
2、条形基础：长度远大于宽度，也称带形基础。 墙下基础的主要类型，可以是刚性条形基础也可以 是钢筋混凝土条形基础。
3、柱下条形基础（井格基础）
框架排架结构下部地基承载力差，上部荷载大的时 候采用。
4、柔性基础的构造要求 （1）锥形基础边缘高度不小于200，阶梯型基础 的每阶高度宜为300-500。 （2）垫层的厚度不宜小于70，一般用100，混凝 土为C10，两边伸出基础边缘各100mm。垫层厚度 不算在基础埋深范围内。 （3）受力钢筋的最小直径为10；间距不大于200， 也 不 宜 小 于 100. 有 垫 层 时 保 护 层 厚 度 不 小 于 40 ， 无垫层时不小于70. （4）基础混凝土强度等级不低于C20.
4、筏板基础 基础由整片钢筋混凝土板组成，也称满堂基础或满堂 红，分为板式和梁板式。 5、箱形基础 将地下室的底板、顶板和墙体整体浇注成箱子状的基础。 适合于高层建筑和重型建筑。 6、桩基础 以下部坚实土层或岩层作为持力层的深基础。分为端承 桩和摩擦桩。 7、联合基础：桩与其他基础联合而成，多用于高层、
本章内容
•概 述 •基础的埋置深度与影响因素 •基础的类型与构造 •地下室
2.1 地基与基础概 述
一、地基概述
1、地基：承受由基础传下来荷载的土层或岩体，不 是建筑物的组成部分。
2、持力层：直接承受建筑荷载
的土层或岩体。是地基与基础的
分界线。 3、下卧层：持力层以下的土层。 4、地基承载力：地基土单位面 积上所能承受荷载的能力。
