中考物理一轮复习 力学作图题专题练习 有答案 共19题
中考物理一轮复习力学作图题专题练习有答案共19题
1．用细线悬挂的小球摆到最高点时如图甲所示，试画出小球受到重力和拉力的示意图；（______）
【答案】
2．画出随传送带一起向右匀速运动的木块的受力示意图．
（____）
【答案】
3．如图所示，是一个在水平地面上静止的排球，请画出排球受力的示意图。
（____）
【答案】
4．如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图。
（_____）
【答案】
5．如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
（_____）
【答案】
6．如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。
（______）
【答案】
7．如图所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态．在图中画出铅笔所受弹力的示意图．
【答案】如下图所示
8．如图所示，物体沿斜面向上滑动，请画出物体所受重力G、支持力F的示意图（O为物体重心）
（________）
【答案】
9．如图所示，物体A沿光滑的斜面下滑，画出物体A所受的力的示意图。
（_____）
【答案】
10．如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。
（_____）
【答案】
11．利用滑轮组提升物体A，请用笔画线代替绳子，在图中画出最省力的绳子绕法及物体A所受重力的示意图。
（___________）
【答案】
12．图甲是汽车上的手动刹车装置，为防止车移动需要把刹车杆拉起。
刹车杆相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，F2是杠杆受到的阻力。
请在图乙中画出杠杆平衡时的阻力臂l2、作用在A点的最小动力F1及其动力臂l1
【答案】
13．如图所示，请画出小球在水中上浮过程中的受力示意图。
（______）
【答案】
14．如图所示，是一只在空中飞行的足球（不计空气阻力），画出它所受力的示意图．（____）
【答案】
15．如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。
【答案】
16．轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）．
（________）
【答案】
17．如图，物体A随传送带以速度v匀速运动，当传送带突然加速时，请画出物体A此时所受力的示意图．
（____________）
【答案】
18．用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。
（_____）
【答案】
19．如图，小明用双手握住笔杆（笔杆粗糙），其中一只手向右滑动，另一只手不动，试作出笔杆对两手的摩擦力示意图。
（_____）
【答案】。

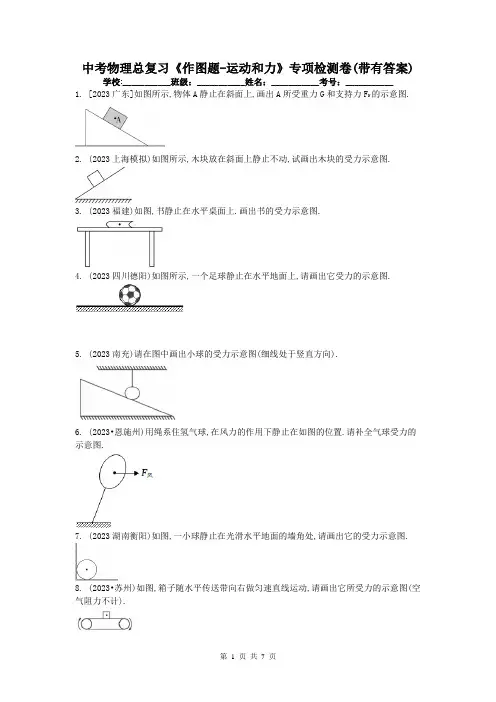

中考物理总复习《作图题-运动和力》专项检测卷(带有答案)
中考物理总复习《作图题-运动和力》专项检测卷(带有答案) 学校:___________班级：___________姓名：___________考号：___________1. [2023广东]如图所示,物体A静止在斜面上,画出A所受重力G和支持力F N的示意图.2. (2023上海模拟)如图所示,木块放在斜面上静止不动,试画出木块的受力示意图.3. (2023福建)如图,书静止在水平桌面上.画出书的受力示意图.4. (2023四川德阳)如图所示,一个足球静止在水平地面上,请画出它受力的示意图.5. (2023南充)请在图中画出小球的受力示意图(细线处于竖直方向).6. (2023•恩施州)用绳系住氢气球,在风力的作用下静止在如图的位置.请补全气球受力的示意图.7. (2023湖南衡阳)如图,一小球静止在光滑水平地面的墙角处,请画出它的受力示意图.8. (2023•苏州)如图,箱子随水平传送带向右做匀速直线运动,请画出它所受力的示意图(空气阻力不计).9. (2023·贵州六盘水)如图所示是运动员骑自行车比赛时的情景,请画出地面对自行车后轮作用力的示意图(O点是力的作用点).10. (2023•哈尔滨)如图,一块木头静止在水面上,请在图中画出它所受重力和浮力这两个力的示意图.11. (2023•湘西州)如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图,请在图中作出小丽所受力的示意图(O点为小丽的重心).12. (2023滨州模拟)正在向右行驶的公交车上悬挂的安全把手突然向左偏转,如图所示.画出此时站在公交车上乘客的受力示意图(力的作用点画在重心O上).13. [2023江苏苏州]按要求作答:图中降落伞沿与竖直成30°的方向匀速下落,画出重物A 的受力示意图.14. (2023江苏扬州)如图所示,用一根细绳拴着一个沙袋,甩起来,使沙袋绕手做圆周运动,请画出此时沙袋受力示意图(不考虑空气对沙袋的作用).15. (2023如皋模拟)如图,小球A用钢管固定在小车的支架上,小车向左做匀速直线运动,不计空气阻力,画出小球A受力的示意图.16. (2023•恩施州)用绳系住氢气球,在风力的作用下静止在如图所示的位置。

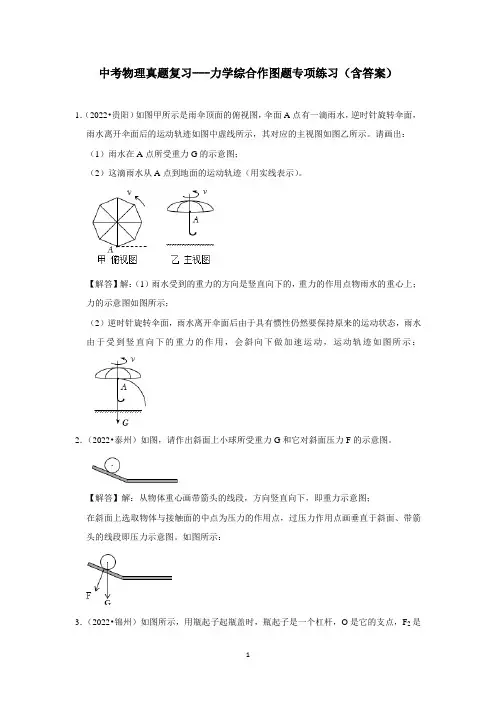

中考物理真题复习---力学综合作图题专项练习(含答案)
