CAD绘图教程(包括天正建筑)第十七章 天正建筑
3、天正建筑设计软件的版本
天正3.0 使用AutoCADR14.0 天正5.0 使用AutoCAD2000及2002
4、天正建筑设计软件的特点
天正3.0 特点：首先画平面，根据平面 生成立、剖面以及三维 图形。 天正5.0 特点：画平面就带有三维的信 息，平面图画好后三维 模型自动建立好了。
2、生成立面
点[立面]再点[建筑立面]，首先确定立面的 方向，输入F表示生成正立面、输入B生成 背立面、输入L生成左立面、输入R生成右 立面。此例要生成正立面就输入F回车，当 出现请选择要出现在立面图上的轴线提示 时，选择下开间的轴线按回车出现立面设 置对话框，点[楼层表]按钮设置楼层表的有 关参数，
6、布置家具及卫生洁具
点天正主菜单的[图库图案]，点[通用 图库]，出现天正图库管理对话框后，用 户就可以选择需要的图块，选择方法双击 要选图块的图标菜单，然后用鼠标确定图 块插入的位置，最后可以用AutoCAD的 编辑命令精确的把图块移动到指定位置。 7、镜像复制 8、绘制楼梯
点天正主菜单，再点[楼梯其他]菜单，点[双跑 楼梯 ]，楼梯画完后然后点[箭头引注] 画箭头
9、标注门窗尺寸
点天正主菜单，点[尺寸标注]，然后 点[门窗标注] 10、写文字 点天正主菜单，点[文字表格]，点 [文字样式]设置文字的字体，点[单 行文字]写文字。
二、立面图的绘制
1、识别内外墙
天正是根据外墙轮廓线为基础生 成里面图，所以首先识别内外墙，具 体方法是：首先点天正主菜单的[墙 体]，然后点[墙体工具]菜单，然后点 [识别内外]，这样就可以识别出外墙 轮廓线。
图3
输入尺寸的对话框
首先输入下开间的尺寸，输入的方法是从左到右 依次输入，如果是常用尺寸就在常用尺寸值列表框中 用鼠标双击即可输入该尺寸值，例如要输入1500的尺 寸就用鼠标双击1500即可。如果不是常用的尺寸值就 用键盘在尺寸输入栏中输入，输入完后按添加按钮。
图4
输入下开间尺寸
下开间尺寸输入完后就输入上开间的尺 寸，当下开间与上开间的尺寸一样就只建 立下开间的尺寸，但大多数情况下建筑平 面图的下开间与上开间尺寸不一致，需要 分别建立下开间与上开间的尺寸。
3、生成立面屋顶
点[立面]菜单中的[立面屋顶]，出现立面 屋顶参数设置对话框，选择平屋顶，设 置挑出长为500，确定定位点的位置，就 可以生成平屋顶。
1 4、加粗立面外轮廓线
点[立面]菜单中的[立面轮廓]，选择所有 立面图，天正软件可以找出立面图的外 轮廓线，然后输入加粗线的宽度，就可 以加粗立面外轮廓线。
①、自由插入
点设置门窗参数的对话框的左下方的第 一个图标为任意插入，自由插入就是鼠 标点取墙段的位置插入门窗。 ②、顺序插入
点第二个图标，顺序插入就是先点墙线， 该软件自动确定了离你所点墙线最近的 墙角作为基点，然后输入从基点到门窗 侧边的距离。这种方法通常用于插入门。
③在两轴线间等分插入
点第三个图标，首先点插入门窗的墙 线，天正软件自动在两轴线中间插入 窗或门。这就是依据点取位置两侧的 轴线进行等分插入
图5
输入上开间尺寸
开间尺寸输入完成后输入左进深的尺 寸，输入方法是从下到上依次输入，左进 深输入完后点确定
2、标注轴线
点[直线轴网]点[两点轴标]
3、画双墙线
点[墙体]菜单，然后点[绘制墙体] ，根据 轴线画墙线 。
4、插入门窗
⑴、插入窗 点天正的[门窗]菜单，点[普通窗]菜 单出现了设置门窗参数的对话框，用 户可以设置窗的宽度、高度、窗台高、 窗的编号参数。然后在设置门窗参数 的对话框的左下方选择插入窗的方法， 插入门窗有多种方法，下面就详细的 介绍每种方法的功能。
第十七章 天正建筑设计软件
制作人：魏旭
一、天正软件介绍
天正软件是北京天正软件开发的建筑专 业系列软件。 1、天正软件的种类 建筑设计 结构设计 建筑电器设计 给排水 暖通 概预算 包含了建筑专业的所有工种
2、天正与AutoCAD的关系
天正建筑设计软件是一个二次开发的 软件，它是在AutoCAD基础上开发的用于建筑绘 图的专业软件。就是在AutoCAD基础上增加了 用于绘制建筑图的专用程序，例如：画墙线， 插入门窗等。 使用天正就好比是坐火车，直达，速度快，只是 上车前、下车后还得坐别的车。 使用AutoCAD绘图就好比骑自行车，灵活方便， 不怕堵车；即锻炼，又环保，不烧汽油烧肚油
在点取的墙段上等分插入点第四个图 标，首先点插入门窗的墙线，天正软 件自动在该墙段的中间插入门窗。
④、垛宽定距插入
在墙段上移动鼠标确定墙垛的宽度， 垛宽确定好后按鼠标左键插入门窗。 这就是插入门窗常用的5种方式，因 为大多数窗是居中布置的，所以插窗 通常采用在两轴线间等分插入和在点 取的墙段间等分插入。
5、标注立面开间尺寸
点[尺寸标注]菜单中的[逐点标注]就可以 标注开间的尺寸，该方法与AutoCAD的 连续标注相仿。
三、剖面图
1、建立剖切符号 [符号标注]，点[剖面剖切] 2、生成剖面图 [剖面]点[建筑剖面
天正5.0是采用面向对象的程序设计方法设计 的专业设计软件，也就是说它把建筑的墙体、 门窗、楼梯、阳台等作为对象可以进行编辑。
二、天正建筑软件的使用
我们通过一个实例来说明天正的使用方法
实例一：标准层住宅平面、立面、剖面图
绘制方法一、平面图1、建立轴线图1点轴网
图2
点直线轴网
建立轴线首先用鼠标点[轴网]菜单见 图1，然后点[直线轴网]。出现如图3的 建立轴线界面。
CAD天正绘制建筑图
（4）墙体编辑 方法二：使用天正命令
加保温层 墙体—加保温层 命令行：JBWC 功能：可在图中巳有的墙段上加入保温层线，遇到门
打断，遇到窗厚度自动加厚。 消保温层 墙体—消保温层 命令行：XBWC 功能：取消墙体的保温层属性，只需点取指定有保温
层的墙体即可。
（4）墙体编辑 方法二：使用天正命令
6、室内外设施
（1）楼梯
扶手与栏杆 栏杆： 操作步骤: 1. 先用“三维建模”下“造型对象”菜单的【栏杆库】选 择栏杆的造型效果； 2. 在平面图中插入合适的栏杆单元（也可用其他三维造型 方法创建栏杆单元）； 3. 使用“三维建模”下“造型对象”菜单的【路径排列】 命令来构造楼梯栏杆。
（2）室外设施
（对象编辑命令）
4、墙体绘制
菜单：墙体—绘制墙体 命令行：HZQT 功能：启动一个非模式对话框，其中可以设定 墙体参数，不必关闭对话框，即可直接绘制直 墙、弧墙和用矩形方法绘制自定义墙体对象， 墙线相交处自动处理，墙宽、墙高可随时改变， 墙线端点有误可以退回。 1、直墙 2、弧墙 3、矩形绘墙 4、自动捕捉
柱子尺寸、偏心转角、材料、形状、交点 插柱、轴线插柱、区域插柱、柱子替换
3、柱
角柱 柱子——角柱 命令行：JZ 功能：在墙角插入开头与墙一致的角柱，
可改各段长度。用PL画出一个异性柱 子，通过柱子—PL转柱可将其转换成 柱子。
柱子的对象编辑
移动柱子 利用夹点移动柱子 修改柱子 选择需修改的柱子，再单击右键，选择
门窗替换 （选中，右键） 删除门窗 修改门窗 （双击） 加门窗套：在门窗两侧加墙垛，三维显示 为四周加全门窗框套。 消门窗套：删除巳加的门窗套 门窗的夹点：
6、室内外设施
CAD绘图教程包括天正建筑 三维实体建模PPT教学课件
修改三维实体
• 创建实体模型后，可以进行圆角、倒角、切割、剖切和分割操 作，修改模型的外观。
• 也可以编辑实体模型的面和边。可以轻松地删除使用 FILLET 或 CHAMFER 创建的光顺效果，也可以将实体的面或边作为体、 面域、直线、圆弧、圆、椭圆或样条曲线对象来改变颜色或进 行复制。压印现有实体上的几何图形可以创建新的面或合并多 余的面。偏移可以相对实体的其他面修改某些面的特性。例如， 将孔的半径修改得大些或小些。分割能够分解复合实体，创建 3DSOLID 对象。抽壳创建指定厚度的薄壁。
AutoCAD 将忽略该厚度。如果输入正值则在对象所在坐标系的 Z 轴正 向拉伸对象。如果输入负值，则 AutoCAD 在 Z 轴负向拉伸对象。
第6页/共24页
• 正角度表示从基准对象逐渐变细地拉伸，而负角度则表示从基 准对象逐渐变粗地拉伸。缺省拉伸斜角 0 表示在与二维对象平 面垂直的方向上拉伸。所有选择集中的对象和环以相同的斜角 拉伸。只有能生成正确顶部的环才可进行锥状拉伸。
第5页/共24页
EXTRUDE • 用 EXTRUDE 可以通过拉伸（添加厚度）选定的对象来创建实体。可以
沿指定路径拉伸对象或按指定高度值和倾斜度拉伸对象。 • 可以拉伸封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环和面域。
不能拉伸包含在块中的对象。也不能拉伸具有相交或自相交段的多段线。 • 如果选定的多段线具有宽度，AutoCAD • 将忽略其宽度并且从多段线路径的中心线处拉伸。如果选定对象具有厚度，
第12页/共24页
CHAMFER
• CHAMFER 命令给实体的相邻面加倒角。 • 为实体对象倒角的步骤
• 1 从“修改”菜单中选择“倒角”。 • 2 选择要倒角的基面边 (1)。 • AutoCAD 亮显选定的边的两相邻曲面之一。 • 3 要选择另一个曲面，输入 n（下一个）；或按
天正CAD绘图详细步骤
天正CAD绘图详细步骤一、结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。
3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。
4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。
天正建筑绘图步骤
天正暖通负荷计算方法1.打开天正底图需要天正原版——dwg文件2.识别内外墙点击——计算——房间——识别内外框选所有楼层建筑实体（仅平面图，屋顶除外）对于无法识别的采用“指定内墙、指定外墙”等工具识别3. 识别房间点击——计算——房间——搜索房间框选整个房间（有无尺寸线，对其不影响）——可以多个房间一起框选，个别无法识别的房间需要逐个点击房间维护结构，包括墙体、门、窗等3.点击——计算——房间——编号排序（起始编号选择“1001”，表示1F，以此类推。
每层分别排序，框选整层建筑完成4.双击房间名称，修改房间名称，这里的名称是可以导入负荷计算表的5.建筑参数提取及设置点击计算——负荷计算，打开之后，软件已默认新建了一个文件。
工程设置填写更多参数，选择所在城市楼栋设置（建筑基本信息、采暖方式、负荷考虑这些内部热源百分比、楼层信息）默认维护结构全局库，lib文件设置材料库（只设置自定义，天正有的不用设置）注意：添加建筑构造，是通过输入“编号”添加材料的设置构造库（只设置自定义，天正有的不用设置）注意：根据建筑构造输入“编号”冷风渗透计算方式——自己设置6.提取房间在一层处---点击右键------提取房间，一层一层设置选取，注意在一层和顶层分别加上地面和屋顶7.房间负荷计算习惯设置批量添加房间参数，编辑——批量添加8. 添加完成后点击------冷热负荷同时计算，完成负荷计算9. 计算------输出计算书。
总结：1.天正冷热负荷是完全分开的，需要同时计算冷热两种负荷时要在添加一次（负荷类型：热负荷）2.需要修改的话，点击“批量修改”，不要错点成批量添加，。

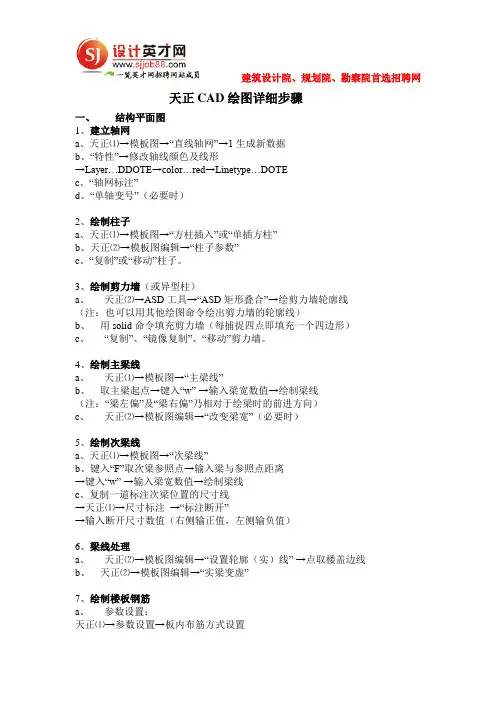

天正CAD绘图详细步骤(精)
建筑设计院、规划院、勘察院首选招聘网天正CAD绘图详细步骤一、结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。
3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。
4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w” →输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w” →输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线” →点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置建筑设计院、规划院、勘察院首选招聘网→取消“板内钢筋编号” →负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1” ）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入” ）c、天正⑴→标高标号→“文字图名”或“指向索引”等。
实训17 天正CAD绘制建筑施工平面图 - 副本
实训17 天正CAD绘制建筑施工平面图一、目的利用天正建筑软件快速有效的绘制建筑施工当中的平面图二、实训内容天正建筑软件绘制轴线网、墙体、门窗等三、实训学时：2学时四、实训要求掌握建筑样板文件的创建方法，学会使用样板绘制图形，练习样板绘制建筑平面图l、线条清晰，粗度合规格；2、尺寸标注符合建筑施工图的要求；3、图面整洁；4、布局合理；五、实训步骤用天正软件绘制建筑平面图的步骤大致是：1、轴线网2、墙体3、门窗4、室内外设施5、文字、尺寸与符号标注6、图案填充7、插入图框及调整图面因为我们就这么一辈子，几十年的光景，无法重来，开心也好，不开心也罢，怎么都是活着，那么何不让自己开开心心的过好每一天呢！生活虽辛苦，但我们一定要笑着过，以积极乐观的心态让日子过得有滋有味，这样才不白来人世走一遭，才会无怨无悔。
因为生活没有真正的完美，只有不完美才是最真实的美。
不要总是悲观地认为自己很不幸，其实比我们更不幸的人还有很多；要学会适应，学会调整自己的心态，学会宽容和理解，许多的苦、许多的累，都要坦然面对。
只有经历了，体验过了，才能明白了生活的不易。
因为“经历就是收获”.要知道世上没有什么不能割舍，人生没有过不去的坡，当你调整好了心态，一切都会风清云谈。
人活着，活的就是一种心情。
谁都有不如意的时候，这就要求我们做任何事情上都要持有一颗平常心。
只要做到不攀比，不虚荣，待人诚恳、做事踏实，以知足乐观的心态释怀所有，做事尽量站在别人的角度去考虑别人的感受，常怀感恩的心态待人，哪怕平庸，也会赢得世人对你的认可和尊重！因为人活着，就需要一份积极向上的乐观和感恩的好心态来对待所有。
只要心中有景，何处都是彩云间；只要有一份好的心态，所有的阴霾都将会烟消云散……人生在世，免不了磕磕绊绊，不如意在所难免，因为很多事情都不是我们所预料的，也不可能按你的设想去发展。
正所谓“生活岂能百般如意，凡有一得必有一失。
人生追求完美，但总会留下这样那样的遗憾，不存在十全十美，有遗憾才显出生活本色。
天正cad操作指南
天正cad操作指南1. 轴网及其标注轴线是把AutoCAD的线、弧或圆放到特定图层来表示的，因此除了用天正的命令来创建外，也可以用AutoCAD的绘图功能来创建。
另外TArch8.0的轴网输入采用了电子表格的形式，支持鼠标右键的操作，可以一次性绘制非正交的直线轴网。
TArch8.0使用两点轴标的方式来标注所有轴网(直线、弧形、圆形)，通过起始轴线和终止轴线确定一组平行或散射的轴线作为一个整体进行标注，可按需要进行双侧或单侧标注，可以用【局部隐藏】命令把不用标注的轴线隐藏掉。
双侧标注时形成的两侧轴号是一个对象，因此后续的轴号关联修改可以自动化。
轴号的外偏功能不再设立专门命令，而是利用夹点功能，提供有轴号偏移、改单侧\轴引线长度、轴号横\纵移动三个夹点功能。
另外设计师可以直接双击需要修改的轴号激活在位编辑框修改轴号文字，此时在编辑框外点取鼠标右键还能调用一些轴号相关的编辑命令。
对于轴网的标注还涉及到一个组合轴网的问题，即直线轴网和圆弧轴网连接所产生的共用轴线问题。
组合轴网不能一次性完成标注，应分别对直线轴网和圆弧轴网进行标注。
标注第2个轴网时，它的起始轴线就是第1个轴网的终止轴线，注意使用对话框中的“共用轴号”，这样不仅解决了共用轴号的问题，而且第1个轴网的轴号重排时，第2个轴网的轴号也自动重排。
（注意：在绘制这种组合轴网时，点取绘制轴线面板上的“共用轴线”按钮，回到图上选择共用的边界轴线，此时程序默认此径向轴线不再重复绘出，且根据相接的直线轴网自动确定圆弧轴网的进深。
）TArch8.0新增加的【轴网合并】功能，可将多组矩形轴网合并为一个轴网，同时将重合的轴线清理。
合并时，选择矩形轴网的边界线，轴线会自动延伸到该边界。
2. 墙与柱墙与柱是平面图中的主体构件，要注意到下列几个方面：（1）.柱子和墙体的加粗和填充是点中图中任意一柱子或墙体，鼠标右键菜单中打开加粗或填充的按钮。
Autocad2004以上平台在屏幕最下面状态栏设有两个快捷按钮。
天正绘制建筑施工图及步骤
天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
(整理)天正CAD绘图详细步骤
天正CAD绘图详细步骤结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。
3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。
4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。
天正建筑绘图教程
二、天正建筑基本设置
1、自定义快捷键（acad、图层控制） 2、自动保存时间 3、十字光标大小 4、夹点大小设置
三、天正建筑的基础操作
轴网 墙体 门窗 楼梯 文字表格
尺寸标注 符号标注 文件布图 打印输出
* 技巧提示： 用光标点击菜单命令，在窗口的左下角会出现相应的命令提示。
天正建筑绘图教程
天正制图
天正建筑软件的简介 天正建筑的基本设置 天正的基础操作
一、天正建筑软件简介
是辅助AutoCAD制图软件的专业建筑画图 软件，是CAD上的一个扩展工具箱；
它具有参数化的设计功能，在三维模型与 平面图同步完成的技术基础上，进一步满 足建筑施工图需要反复修改的要求；
先进的专业化标注系统
4、楼梯
* 插入楼梯后，可以输入“3do” （三维动态观察器）命令； 如下图所示；
4、楼梯
？判断下列楼层
双跑楼梯
4、楼梯
双跑楼梯
圆弧楼梯
4、阳台
楼梯其他—阳台
思考：下面这种类型的阳台如何绘制？
5、文字表格
文字样式 单行文字和多行文字 文字的编辑
单行文字和多行文字
文字表格—单行文字 多行文字的绘制方法
› 天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统 ，专门为建筑行业设计，在使用方便的同时简化了标注对象的结 构，节省了内存，减少了命令的数目；
三维同步
三维线框模式 * 输入3do，移动光标，旋转角度；
概念视图 •在三维线框模式中，右击，选择“视觉 样式”—概念
先进的专业化标注系统
标注及轴号 •右击鼠标， •选择“逐点标注”
同单行文字；
在文字上双击，可以直接 修改文字内容；
文字的编辑
