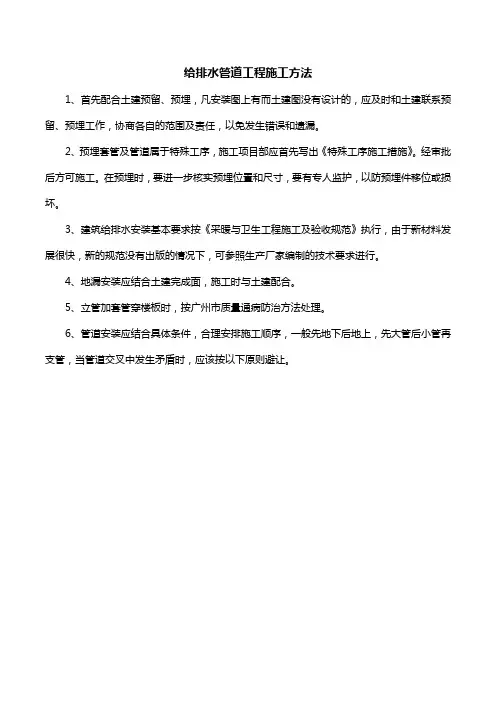

给排水管道工程施工方法
给排水管道工程施工方法
1、首先配合土建预留、预埋，凡安装图上有而土建图没有设计的，应及时和土建联系预留、预埋工作，协商各自的范围及责任，以免发生错误和遗漏。
2、预埋套管及管道属于特殊工序，施工项目部应首先写出《特殊工序施工措施》。
经审批后方可施工。
在预埋时，要进一步核实预埋位置和尺寸，要有专人监护，以防预埋件移位或损坏。
3、建筑给排水安装基本要求按《采暖与卫生工程施工及验收规范》执行，由于新材料发展很快，新的规范没有出版的情况下，可参照生产厂家编制的技术要求进行。
4、地漏安装应结合土建完成面，施工时与土建配合。
5、立管加套管穿楼板时，按广州市质量通病防治方法处理。
6、管道安装应结合具体条件，合理安排施工顺序，一般先地下后地上，先大管后小管再支管，当管道交叉中发生矛盾时，应该按以下原则避让。
给排水工程中的管道施工质量规范要求
给排水工程中的管道施工质量规范要求在给排水工程建设中，管道施工质量是确保工程长期稳定运行的关键。
合理的施工质量规范要求对于减少故障和保障工程的安全运行至关重要。
本文将探讨给排水工程中管道施工的质量规范要求，包括管道材料、施工方法和验收标准等方面。
一、管道材料要求1. 材料选择：在给排水工程中，管道材料应根据具体的使用环境和介质特性进行选择。
常见的管道材料包括PVC管、铸铁管、钢管等。
在选择材料时，应考虑其耐腐蚀性、抗压性、密封性等指标，确保管道在不同工况下具有良好的性能。
2. 材料质量：管道施工应使用符合国家相关标准的合格材料。
材料的供货要求包括供货单位提供合格证明、质量检验报告以及产品合格证等，并应对管道材料进行验收，确保符合规范要求。
3. 材料贮存：管道材料应妥善保存，避免日晒、雨淋和与其他有害物质接触。
同时，在材料贮存过程中应注意标识标签的保持清晰，避免材料混淆和误用。
二、施工方法要求1. 地基处理：管道敷设前应对地基进行充分处理，确保地基平整、坚实，能够满足管道承载要求。
地基处理包括土壤探测、夯实和填充等工序。
2. 管道敷设：管道敷设应符合设计要求和施工图纸，确保管道的正确位置和高程。
在敷设过程中，应特别注意保护管道端口和连接部位，避免损坏或渗漏。
3. 管道连接：管道连接工作应使用标准化的连接件，并根据相应的施工规范进行操作。
在连接过程中，应注意接口的严密性和稳固性，确保无泄漏现象的发生。
4. 固定与支撑：管道应根据需要进行固定和支撑，以保证管道的稳定性和防止变形。
固定和支撑的方式应符合相关规范要求，并应定期检查和维护。
5. 管道保护：在施工过程中，应加强对管道的保护工作，避免机械损伤和外界环境的影响。
对敷设完成的管道应及时封堵，以防止杂物进入管道，影响正常运行。
三、验收标准要求1. 规范检查：管道施工完成后，应进行规范性检查，确保施工符合相关规范要求。
检查内容包括管道的位置、高程、缺陷和连接是否符合设计要求等。
市政工程给排水管道施工特点及相关管理措施
市政工程给排水管道施工特点及相关管理措施摘要：市政给排水工程是重要的城市基础设施，其对城市正常运行及市民用水、排水需求有着重要作用。
文章对市政工程给排水管道施工特点及质量控制措施进行详细研究，希望能与广大市政同行共同研究，提高施工水平。
关键词：市政工程；给排水；管道施工；质量控制前言市政给排水工程包括给水、排水等管道工程。
市政给排水工程建设及投入使用，对城市经济发展有积极意义。
其作用主要体现在：一是在城市防洪涝中发挥积极作用。
由于很多城市，每年都遇到雨季、汛期等季节，容易出现洪涝灾害，给城市正常运行带来不利影响。
科学合理设置城市排水管道体系，及时排走降水，有效应对洪涝灾害，保护城市运行安全。
二是提高城市污水治理效果。
针对城市不断增加的生活污水及工业废水等问题，通过利用市政排水管道，对城市污水、废水等进行集中处理。
三是随着城市居民用水量增加，城市淡水资源消耗量量巨大，利用城市给排水管道，能够满足居民用水的同时，也能对各类污水废水进行处理，达到排放标准后作为中水进行回收利用，减少对水资源依赖。
因此，在进行市政给排水管道工程施工过程中，一定要做好质量控制工作，保证市政工程能充分发挥其作用，更好为城市建设及发展服务。
一、市政给排水管道施工特点市政给排水管道工程通常包括给水工程、排水工程、水循环工程等。
其具有施工范围广、管道施工量大、施工条件及环境复杂、隐蔽性强等特点。
要做好工序质量控制不容易。
如管控不当，会引发管道裂缝、渗漏水等情况出现，要对其检查及维修也非常困难。
市政工程管道施工期间，施工现场布满各类管道材料及配件等，各类施工人员聚集在一起进行不同工序作业，会容易与其他设施产生干扰及影响，给附近市民出行带来不便。
因此，要结合市政管道工程施工特点，做好有关防控措施，保证管道施工能在安全环境下顺利完成管道安装任务，减少对周围环境及市民出行的影响。
二、市政工程给排水管道施工相关管理措施1、管道安装前各项准备管理（1）在确定市政给排水管道设计方案前，有关人员应对城市给排水需求、现有市政给排水管网等进行深入调查，并根据城市发展规划及经济、人口发展现状及未发趋势等进行调研，在此基础上编制市政给排水管道设计方案，确定管道的建设规模、管道的规格、里程长度、管径、管道走向等，并选择合适的管道材料，为工程顺利进行奠定良好基础。
建筑给排水工程中管道安装施工技术
建筑给排水工程中管道安装施工技术摘要：随着国家经济在不断发展，建筑行业也得到了前所未有的发展。
给排水管道安装是建筑工程的关键内容之一，管道的安装质量可以直接影响用户用水的质量。
因此在对给排水管道进行安装时，需要对材料设备、各操作环节、施工质量等进行严格管控，在减少施工问题出现的同时，给排水管道整体安装施工质量也能得到提高。
本文着重分析阐述建筑给排水管道安装施工技术要点及质量控制措施，仅供参考。
关键词：建筑；给排水管道；安装；施工技术前言：给排水管道的安装使用对人们的日常生活用水以及污水处理排放等具有重要影响。
给排水管道安装的施工技术，决定了整个管道安装的工程质量，要将给排水管道的布局合理优化，将不同管道之间的安排进行合理的协调，并结合目前需要实现系统应急处理能力的不断强化。
1．建筑给排水系统基本内容概述1.1给排水系统的组成建筑物给排水系统的主要组成包括供水系统、排水系统和水循环系统，从其分类上不难发现，各个系统主要负责各自的三大功能：供水系统负责为建筑内的居民提供水资源，保障人们的日常用水；排水系统则是将人们日常生活所产生的废物和污水进行收集，随后排入专门的处理系统进行统一处理；水循环系统则是通过水资源的回收和利用，实现水资源的循环，对污水进行收集、处理、消毒后再次利用。
在实际的操作过程中要针对建筑的使用需求进行给排水系统的设计安排，结合建筑物使用的特点进行排水管道的安装调试等工作，依照安装图纸的设计要点进行规范合理的管道施工。
1.2给排水管道安装施工工艺需求给排水管道安装过程中采用的施工技术是决定后续安装施工是否能够有效推进的重要一环，施工人员要认真仔细地核对图纸，与现场的施工情况进行比较，充分了解设计方案与施工现场的契合情况，做到心中有数，依照严格的需求标准进行管道材料的选用和购买，从而确保后续安装使用过程中不会因为管道质量不足而出现使用问题。
在管道安装的实施过程中，要严格依照原有的设计图纸和设计方案来进行，避免出现施工误差，同时要注意安装过程中的一些细节问题，后期完成管道安装之后，做好相应的排水系统检验和验收工作，对管道系统的运行情况做好实时记录，形成真实的有效记录数据方便后续系统的维护和检修。
给水排水工程施工
管道跨河应尽量利用原建或拟建的桥梁铺设。可采用吊 环法、托架法、桥台法或管沟法架设。
（二）支柱式架空管
（三）行架式架空管
（四）斜拉索架空管
（五）拱管过河
第三节 地下管道交叉工程
对任何一个城市而言，街道下都设置有各种地下工程， 常出现相互跨穿的交叉情况。此时，应使交叉的管道 与管道之间或管道与构筑物之间保持适宜的垂直净距。 各种地下工程在立面上重叠敷设是不允许的，这样不 仅会给维修作业带来困难，而且极易因应力集中而发 生爆管现象，以至产生危害。
二、水下铺筑倒虹管 给水管道河底埋管，为保证不间断供水，过河段一般设
置双线，其位置宜设在河床、河岸不受冲刷的地段；两 端设置阀门井、排气阀与排水装置。 倒虹管通常采用钢管、塑料类管道等。 （一）顶管法施工 （二）围堰法施工 （三）浮运沉管施工
三、河面修建架空管
跨越河道的架空管通常采用钢管，有时亦可采用铸铁管 或预应力钢筋混凝土管。管距较长时，应设置伸缩节， 于管线高处设自动排气阀；为了防止冰冻与震害，管道 应采取保温措施，设置抗震柔口；在管道转弯等应力集 中处应设置镇墩。
（二）破管顶进
破管顶进法是使用经改进的微型隧道施工设备或其他的 水平钻机，以旧管为导向，将旧管连同周围的土层一起 切削破碎，形成直径相同或更大直径的孔。同时将新管 顶入，完成管线的更新，破碎后的旧管碎片和土由螺旋 钻杆排出。
第二节 管道穿越河流施工
给水排水管道可采用河底穿越与河面跨越两种形式通 过河流。
定向钻适用土层为黏土、粉质黏土、黏质粉土、粉砂土 等。
四、管道更新
常见的管道更新是指以待更新的旧管道为导向，在将其 破碎的同时，将新管拉入或顶入的管道更新技术。
（一）破管外挤
给排水管道工程施工有哪几种方法
给排水管道工程施工有哪几种方法范本一：正文：一.地下管道工程的施工方法地下排水管道工程的施工方法主要有以下几种：1. 开挖法：这是最常见的一种施工方法，通过用挖土机或人工进行地面开挖，将地下管道的位置暴露出来，然后进行管道的敷设和连接工作。
2. 推挖法：推挖法适用于需要在已经存在的地下管道附近进行施工的情况。
首先，通过开挖法将管道区域周围的土壤挖掉，然后利用推土机将管道位置挖出并暴露出来。
3. 隧道法：这种方法适用于需要在地下交通要道或建筑物下方进行排水管道施工的情况。
施工人员使用钻探或爆破方法，在地下穿过一条隧道，并在隧道中安装排水管道。
4. 增孔法：增孔法适用于需要在已经存在的混凝土结构下面进行施工的情况。
施工人员使用特殊的工具在混凝土结构下面钻孔，并进行管道的敷设和连接工作。
二.地下排水管道工程的施工过程地下管道工程的施工过程可以分为以下几个步骤：1. 土方开挖：根据设计要求和管道的布置位置，在地面上进行开挖工作，将地下土壤挖掘出来。
2. 配合施工：根据设计要求，安装并连接各种管道和附件，如排水井、管道弯头等。
3. 测试和验收：在管道安装和连接完成后，进行管道的压力测试和水密性测试，以确保管道的质量和安全性。
然后进行相关部门的验收，确保施工符合相关标准和规范。
4. 回填土方：在管道安装和测试验收后，将挖掘的土壤进行回填，恢复原有地面的平整和稳定。
附件：本文档涉及附件无法律名词及注释：本文涉及的法律名词及注释无范本二：正文：一.地下管道工程施工的常用方法地下管道工程的施工可以采用以下几种方法：1. 开挖法：通过机械或人工对地面进行开挖，将地下管道暴露出来，并进行管道的安装和连接。
2. 推挖法：适用于在已有地下管道附近进行施工的情况。
首先开挖地面，然后利用推土机将管道位置挖出并暴露出来。
3. 隧道法：适用于在地下交通要道或建筑物下方进行施工的情况。
施工人员使用钻探或爆破方法，在地下穿过一条隧道，并安装排水管道。
给排水管道工程顶管专项施工方案(内容全面重点突出)
X X X X 工程项目给排水管道工程顶管专项施工方案XXXX工程有限公司2022年11月20日第1章总体情况说明1.1工程概况本工程为XX路北侧给水管网工程，合同内起点桩号为K0+000至终点桩号K5+451，全长 6.58Km，管材为DN500HDPE(1.25Mpa)高密度聚乙烯管。
XX路地质条件较差，有较厚的淤泥层和细砂层，且因靠近长江XX段，与长江水力联系密切，透水性强。
基坑支护要求满足止水要求外，还要满足强度和变形要求，因此埋深大的排污工程基坑支护难度较大。
管槽开挖深度大于7m的污水管道采用顶管施工。
本项目采用顶管施工的污水管道里程为：3210m，顶管管材采用“F”型接口管材，管径为1000，管节长度为2m。
1.2场地工程地质概况根据岩土工程勘察报告，本工程场地主要地质为：1、素填土：厚3.5—4米。
2、地表耕土（Q pd4）：厚1—1.5m。
3、淤泥和淤泥间砂（Q mc4）：层厚4—11.5m，平均7m左右。
土力学参数值小，平均C=10KPa，Ф=2.2度，最差处（K10+00处A400钻孔）C=2.5KPa，Ф=0.45度。
4、细砂层：层厚0~12m，平均8m，透水性好。
5、亚粘土（Qel3）：可塑—硬塑。
1.3工程特点①顶管一次顶进的距离较长，且有0.1%的流水坡度。
②顶管采用钢筋混凝土管，混凝土管的管节短，导致整条管的整体性和稳定性差；③管体埋深较深，顶管上覆土厚度5—8m；④工期要求较紧，必须连续施工，且有操作性较强的赶工措施；⑤施工期间包含整个雨季；⑥管道须穿越特殊的地质条件，施工难度较高。
1.4施工对策①认真贯彻执行国家和地方的有关质量法规，按照IS09002标准搞好质量管理。
②加强技术管理，做好技术交底工作，落实各级员工岗位责任制，积极开展全面质量管理活动③进场机械的性能均应满足施工要求，操作人员应有高度责任感和足够的实践经验。
④进场管材按照设计要求做好进场验收，管道用橡胶圈必须符合要求。
给排水管道工程施工方法和技术要求
给排水管道工程施工方法和技术要求排水管道工程是建筑工程中一个重要的组成部分，为了保证排水的顺畅和卫生，施工方法和技术要求非常重要。
下面将详细介绍排水管道工程的施工方法和技术要求。
一、施工方法：1.定位和布置：首先需要根据设计图纸的要求，确定排水管道的定位和布置。
在定位时应考虑到建筑物的结构和功能要求，避免与其他管道、基础设施和电线等发生冲突。
布置时应考虑到排水的顺畅和易于维修。
2.土建工程：排水管道的土建工程包括挖槽、打地面或墙体槽口和回填等工作。
挖槽要求符合设计深度和宽度，槽口要求平整，确保管道的稳定性和密封性。
3.安装：排水管道的安装包括连接、定位和固定等工作。
连接时应采用专用的管道连接器，确保连接的稳固和密封。
定位时要确保管道的坡度和高度符合设计要求。
固定时要使用专用的支架和支架配件，确保管道的稳定性。
4.测试和清洁：在安装完成后，需要进行测试和清洁工作。
测试时可以使用压力试验或水密性试验，确保管道的质量和密封性。
清洁时应清除管道内的灰尘和杂物，保证排水的畅通。
5.验收和验收：施工完成后，需要进行验收工作。
验收人员应对管道的布置、连接、定位、固定和测试等进行全面检查，确保达到设计要求和施工规范。
二、技术要求：1.材料选择：排水管道的材料应符合国家相关标准，具有耐腐蚀、耐磨损和耐高温的性能。
常用的管道材料包括铸铁、钢、塑料和陶瓷等。
根据设计要求选择合适的材料。
2.施工质量：排水管道的施工质量应符合国家相关规范和标准。
对挖槽、连接、定位、固定和测试等工作进行细致的检查，确保施工质量达到标准要求。
3.安全措施：在施工过程中，应采取相应的安全措施，确保施工人员的人身安全和设备的安全。
安装时要注意预防火灾、爆炸、坍塌和电击等事故的发生。
4.工期控制：排水管道工程的施工工期应合理安排，保证按时完成。
要根据工程量、人力、物力和机械设备等进行科学调配，提高施工效率和质量。
5.施工记录和报验：在施工过程中，要做好相应的记录和报验工作。
湿陷性黄土地区给排水预应力混凝土管道施工工法
湿陷性黄土地区给排水预应力混凝土管道施工工法一、前言湿陷性黄土地区是我国常见的一种特殊地质条件，其土质性质不稳定，含水量较高，给排水工程的施工常常会面临较大的困难。
为了应对这种困境，预应力混凝土管道施工工法被广泛应用于湿陷性黄土地区的给排水工程中。
本文将详细介绍湿陷性黄土地区给排水预应力混凝土管道施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，为实际工程提供参考。
二、工法特点湿陷性黄土地区给排水预应力混凝土管道施工工法具有以下特点：1. 适应性强：工法针对湿陷性黄土地区的特点进行了优化，适应性强，能够在恶劣的地质环境下施工并取得良好的效果。
2. 高强度：通过采用预应力技术，混凝土管道具有更高的强度和稳定性，能够抵御地质环境中的变形和水压力。
3. 维护方便：预应力混凝土管道具有良好的耐久性和抗腐蚀性，维护成本较低，并且使用寿命长。
三、适应范围湿陷性黄土地区给排水预应力混凝土管道施工工法适用于以下情况：1. 湿陷性黄土地区的给排水工程，包括排水沟、排水管道等。
2. 地质条件比较复杂和恶劣的地区，如高含水量、易塌陷等。
工工法的原理是通过将预应力力学原理与混凝土管道的制作工艺相结合，提高管道的强度和稳定性，以适应湿陷性黄土地区的特殊地质条件。
具体的工艺原理如下：1. 进行地质勘探和分析，确定黄土地区的具体地质特点和工程要求。
2. 设计出适应黄土地区的预应力混凝土管道结构，并确定管道的预应力张拉力。
3. 选择适应黄土地区的混凝土配合比，确保混凝土的强度和稳定性，并进行试验验证。
4. 制作预应力混凝土管道，并在制作过程中采取特殊的工艺措施，如加大壁厚、增加钢筋数量等，以提高管道的强度和稳定性。
5. 进行预应力张拉，将预应力导筋固定在混凝土管道中，形成预应力系统，增加管道的荷载承受能力。
6. 进行管道的安装和固定，确保管道与周围土层的紧密结合，以应对地质变形和水压力。
