LED室外照明灯具设计注意事项

合集下载

LED户外灯具技术条件要求

LED户外灯具技术条件要求随着社会的进步和人们生活水平的提高，户外照明的需求日益增加。

作为户外照明的一种重要形式，LED户外灯具因其高效节能、环保耐用等特点越来越受到人们的青睐。

然而，要想使LED户外灯具能够在户外环境中良好运行，需要满足一定的技术条件要求。

下面将从以下几个方面介绍：1.隔离等级和防水性能：由于户外灯具需要经受各种恶劣的气候条件和周围环境的影响，因此其隔离等级和防水性能是非常重要的。

通常情况下，LED户外灯具应具备IP65及以上的隔离等级，能够有效防止灰尘、蚊虫和水分的侵入，并具备良好的防雨、防风和防雷等性能。

2.抗震性能：户外灯具通常需要安装在高处或者公共场所，其抗震性能是确保长期稳定运行的关键。

LED户外灯具应经过严格的抗震测试，能够承受一定程度的冲击和振动，确保在地震或其他意外情况下能够保持正常照明，同时减少损坏和安全隐患。

3.散热性能：由于LED灯具在工作过程中会产生大量的热量，散热性能直接影响其使用寿命和稳定性。

LED户外灯具应具备良好的散热设计，采用优质的散热材料和散热方式，确保热量能够及时有效地散发出去，避免过热导致LED灯珠和电子元器件的损坏。

4.光学性能：户外灯具的最主要功能是照明，因此其光学性能是非常重要的。

LED户外灯具应具备较高的色彩还原指数（CRI）和较高的光效，能够提供均匀、高亮度、高色彩还原性的照明效果，以满足人们在夜间出行、活动、休闲等不同场景下的需求。

5.节能性能：作为LED灯具的重要性能之一，节能性能对于户外灯具的选型和使用非常重要。

LED户外灯具应具备较高的能效等级，能够在保持较高亮度的情况下，尽量减少能量的消耗和浪费，达到节能减排的目的。

总结起来，LED户外灯具要求具备较高的隔离等级和防水性能、抗震性能、散热性能、光学性能和节能性能等技术条件。

只有满足这些条件，才能够在户外环境中稳定高效地工作，为人们提供良好的照明效果和使用体验。

LED灯具设计安全性能要点

LED灯具设计安全性能要点摘要：led灯具结构简单，加载供电线路上的负载较低，以及光指向等特性，使得led的灯具设计比其他光源的灯具更容易、更适合内置于其他器械与设备之内，或是自身丛集组合成大型装置。

新的内建可能性，可以让该装置或是设备使用起来更方便，或是具备以前没有过的照明性能。

led背光显示屏与小型冰箱、橱柜的led 照明就是好例子。

而丛集方式则是利用led创造了新的光环境与表现方式。

不用大幅度改变线路或缩减原有空间，只靠着增加了led 灯具就可以创造出奇幻的效果。

关键词：led 灯具散热安全光学电学结构led光源与传统光源存在差异，在套用传统光源的灯具中时，会产生许多缺点，如眩光、散热不佳、光型不美等问题。

在设计套用传统灯具时，要注意使用避开这些问题的方法；如条件许可，应根据led的优点，以及基本照明需求，做出全新的灯具设计。

1、光学部分led芯片：每种led芯片都会有不同设计，不同设计适用于不同用途，led灯具可靠性设计方面包含：电气安全、防火安全、适用环境安全、机械安全、健康安全、安全使用时间等因素。

从电气安全角度看，应符合相关的国际、国家标准。

由于led是新产品，中国国家标准相对滞后，但国家提供产品合格测试。

具有国际安全认证（如gs、ce、ul等）及国家产品品质合格证的led芯片价格要高，因为这些产品在安全设计上是可靠的。

现在有国际安全认证及国家产品合格证的厂家并不多。

另外还需注意，led灯具因尺寸关系，巨大功率产生的高温常集中在一个很小的区域中，如果不具备如传统高温灯具具有保护人体避免烫伤的设计，会有机会造成意外伤害。

大量强度的光机种到比传统光源更小的一个光点上，这样光线可以造成的视觉伤害、产生炫目、使人头晕。

所以在led灯具的设计上面，还是存在着许多需要注意的事项。

二次光学：led光源与传统光源相比有许多优点，这已成为人们共识，但led芯片体积小，结构紧凑，其发光面积相对更小，它是一种180°出光的朗伯光源，其光强分布与出光角的余弦成正比，即led光源发出的光线在被照表面上所形成的照度随出射角的增大而迅速衰减。

LED照明的八大注意事项

LED照明的八大注意事项引言LED（Light-Emitting Diode）照明在现代社会中得到广泛应用，其高效、节能和可靠性让它成为许多家庭和工业场所的首选。

不论是家庭照明还是商业照明，了解LED照明的注意事项非常重要，以确保其正常工作和延长寿命。

本文将介绍LED照明的八大注意事项，帮助您更好地使用LED照明。

1. 选择合适的LED灯泡在购买LED灯泡时，应注意选择适合的尺寸、颜色和亮度。

LED灯泡有不同的规格，例如E26和E27两种常见的灯座尺寸。

同时，还应考虑所需的亮度和色温。

通常，较高的亮度适用于需要明亮照明的区域，而较低的亮度则适用于需要柔和照明的场所。

另外，合适的色温能够营造出不同的氛围和舒适度，选择适合的色温会增强照明效果。

2. 安装和维护灯具LED灯具的安装和维护非常重要。

首先，确保灯具与电源相匹配，并遵循安装指南。

在安装灯具之前，断开电源，防止电击风险。

其次，定期清洁和维护灯具，确保灯具表面无尘和污垢。

使用柔软的布进行清洁，避免使用含酸性或碱性成分的清洁剂，以免对灯具造成损害。

3. 控制照明亮度LED照明通常可以调节亮度，根据需要选择合适的亮度水平。

过高或过低的亮度可能导致视觉疲劳或照明不足。

对于不同的场所和用途，调整亮度是非常重要的，可以通过手动开关、遥控器或智能照明系统进行控制。

4. 防止过度照明LED照明具有高亮度和低功耗的特点，但过度照明可能导致能源浪费和不必要的照明。

因此，在设计和使用LED照明时，应核实所需的亮度和灯具数量，以避免过度照明。

合理配置和使用照明设备，不仅可以节约能源，还能延长LED灯具的使用寿命。

5. 特殊环境的灯具选择在特殊环境下，如浴室、厨房或户外，应选择具有防水性能的LED 灯具。

这些灯具能够有效地避免水汽和湿度对灯具造成的损坏，并确保其正常工作。

此外，在户外安装LED照明时，应选择具有防水、防尘和耐腐蚀能力的灯具，以应对不同的天气和环境条件。

建筑外立面灯光安全要求

建筑外立面灯光安全要求建筑外立面灯光设计是城市夜景的重要组成部分，能够营造出美丽、舒适、安全的夜景环境。

在这个过程中，灯光安全是必须要考虑的问题。

因此，对于建筑外立面的灯光设计，必须要有一定的安全要求。

灯具安装与维护在建筑外立面安装灯具时，必须遵循相关的安全规定，比如使用符合标准的灯具、牢固可靠地安装灯具和保证灯具稳定等。

同时，灯具的维护也是安全的重要保障，应定期对灯具进行检测、清洁和维护，保证在使用过程中无任何影响灯光安全的因素。

灯光配色要合理在建筑外立面的灯光设计中，灯光配色也是很重要的一环。

合理的灯光配色，不仅能够达到效果理想的目的，也能有效地保证安全。

灯光过于刺眼和配色不合理会造成覆盖区域过小，对造成危险隐藏，不利于疏散和安全。

防止光污染光污染是指人为制造出的光影环境影响周围的节律作业和生活等等，长期如此有可能影响人们的健康。

建筑外立面灯光设计时必须尽量避免光污染，采取措施避免灯光照射到周围的住户或者路过的行人，降低对周围环境的影响。

注意反光问题建筑外立面采用的灯光照射面积较大，有可能会因为阳光照射到反光面上而造成白天反光。

在夜间运行时，照明灯光也可能因为经过污染物，反射产生非常明显的反光，此时就应注意如何控制反光，避免对行人和司机视觉造成隐患。

灯光功率要合适在建筑外立面灯光设计中，灯光功率也是关键因素之一。

过大的灯光功率易产生反光、眩光等问题，影响行人和驾驶员的视线。

同时，过大的灯光功率还可能引发火灾等安全问题。

因此，在设计灯光时，要结合实际情况、安全要求以及配电能力等方面，选择合适的灯光功率。

总之，建筑外立面灯光设计时，必须注意灯具的安装与维护、灯光配色的合理性、防止光污染、反光问题以及灯光功率的合适性等问题，保证行人和车辆的安全。

最后，建筑外立面灯光设计是一门技艺，在实际设计过程中应该多多发挥创意，把灯光的艺术性和安全性完美地融合在一起，创造出更加美丽、安全的夜景效果。

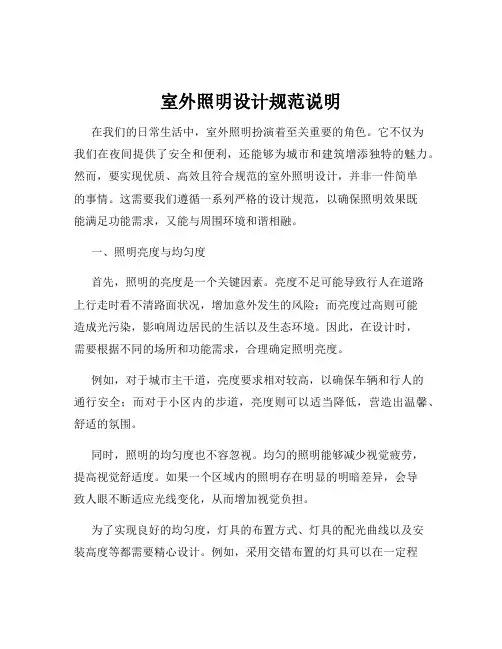

室外照明设计规范说明

室外照明设计规范说明在我们的日常生活中，室外照明扮演着至关重要的角色。

它不仅为我们在夜间提供了安全和便利，还能够为城市和建筑增添独特的魅力。

然而，要实现优质、高效且符合规范的室外照明设计，并非一件简单的事情。

这需要我们遵循一系列严格的设计规范，以确保照明效果既能满足功能需求，又能与周围环境和谐相融。

一、照明亮度与均匀度首先，照明的亮度是一个关键因素。

亮度不足可能导致行人在道路上行走时看不清路面状况，增加意外发生的风险；而亮度过高则可能造成光污染，影响周边居民的生活以及生态环境。

因此，在设计时，需要根据不同的场所和功能需求，合理确定照明亮度。

例如，对于城市主干道，亮度要求相对较高，以确保车辆和行人的通行安全；而对于小区内的步道，亮度则可以适当降低，营造出温馨、舒适的氛围。

同时，照明的均匀度也不容忽视。

均匀的照明能够减少视觉疲劳，提高视觉舒适度。

如果一个区域内的照明存在明显的明暗差异，会导致人眼不断适应光线变化，从而增加视觉负担。

为了实现良好的均匀度，灯具的布置方式、灯具的配光曲线以及安装高度等都需要精心设计。

例如，采用交错布置的灯具可以在一定程度上提高照明均匀度；选择合适的配光曲线，使得光线能够均匀地分布在需要照明的区域。

二、色彩温度与显色性色彩温度对于室外照明的效果有着显著的影响。

较低的色彩温度（如 2700K 3000K）会给人带来温暖、舒适的感觉，适合用于居住区域和休闲场所；而较高的色彩温度（如 5000K 6500K）则给人一种清新、明亮的感觉，更适用于商业区域和交通枢纽。

显色性则关系到物体在灯光下的颜色还原程度。

显色性高的照明能够让物体的颜色更加真实、自然，有助于提高人们对环境的识别和判断能力。

在一些对颜色识别要求较高的场所，如停车场、商业区等，应选择显色性较好的灯具。

三、灯具选择与布置灯具的选择直接影响到照明效果和能源消耗。

常见的室外照明灯具包括路灯、庭院灯、地灯、壁灯等。

在选择灯具时，需要考虑灯具的光效、防护等级、使用寿命等因素。

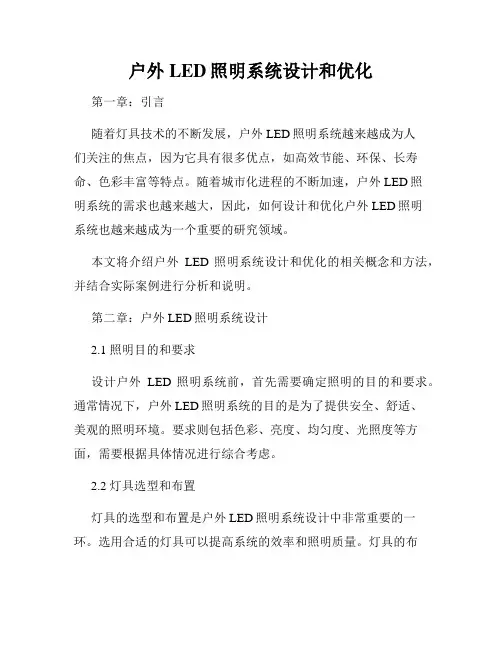

户外LED照明系统设计和优化

户外LED照明系统设计和优化第一章：引言随着灯具技术的不断发展，户外LED照明系统越来越成为人们关注的焦点，因为它具有很多优点，如高效节能、环保、长寿命、色彩丰富等特点。

随着城市化进程的不断加速，户外LED照明系统的需求也越来越大，因此，如何设计和优化户外LED照明系统也越来越成为一个重要的研究领域。

本文将介绍户外LED照明系统设计和优化的相关概念和方法，并结合实际案例进行分析和说明。

第二章：户外LED照明系统设计2.1 照明目的和要求设计户外LED照明系统前，首先需要确定照明的目的和要求。

通常情况下，户外LED照明系统的目的是为了提供安全、舒适、美观的照明环境。

要求则包括色彩、亮度、均匀度、光照度等方面，需要根据具体情况进行综合考虑。

2.2 灯具选型和布置灯具的选型和布置是户外LED照明系统设计中非常重要的一环。

选用合适的灯具可以提高系统的效率和照明质量。

灯具的布置需要根据照明要求和实际情况进行布置，通常情况下，户外LED照明系统采用点光源和线光源相结合的方式进行布置。

2.3 光控系统设计光控系统是户外LED照明系统中非常重要的系统之一，它可以帮助提高系统的效率和照明质量，同时也可以降低能源消耗。

光控系统的设计需要根据实际情况进行综合考虑，包括灯具的灵敏度、光控范围、调节方式等方面。

第三章：户外LED照明系统优化3.1 光学模拟优化光学模拟是户外LED照明系统优化中非常重要的一环。

通过光学模拟分析和优化，可以提高系统的照度均匀度、提高亮度、降低光污染等效果。

光学模拟需要根据照明目的和实际情况进行综合考虑，包括灯具的功率、型号、数量、布置等方面。

3.2 能耗分析能耗分析是户外LED照明系统优化中的重要一环，通过能耗分析可以评估系统的运行效率和能源消耗情况，帮助寻找优化方案。

能耗分析需要根据系统实际运行情况进行综合考虑，包括灯具的功率、亮度、照明时间、节能措施等方面。

3.3 系统控制优化系统控制是户外LED照明系统优化中的重要一环，通过系统控制可以提高系统的效率和可靠性。

建筑施工规范室外景观照明与照明设计

建筑施工规范室外景观照明与照明设计室外景观照明在建筑设计中占据重要地位，除了提供足够的光线，还能为建筑物增添美感，塑造独特的氛围。

为了保证照明效果和设计质量，建筑施工规范在室外景观照明和照明设计方面提出了一系列要求和准则。

1. 照明设计原则室外景观照明设计的目标是创造一个安全、舒适、美观的环境。

在设计之初，需要考虑以下几个原则：1.1 适应性：照明设计应根据不同的场所和功能需求进行灵活调整。

比如，对于公共广场和街道，照明强度应足够明亮以确保安全；而对于花坛和雕塑，需要选择柔和的照明方式，以突出其艺术效果。

1.2 节能性：照明系统应采用高效能、低耗能的照明设备，结合智能控制系统，实现节能效果。

此外，合理设置照明灯具的数量和位置，避免过度照明造成资源浪费。

1.3 色彩效果：通过合理选择照明设备的色温和色彩，可以创造出不同的照明效果。

例如，暖色调的光线能够营造温馨浪漫的氛围，而冷色调的光线则适合突出建筑物的凝重感。

1.4 噪音限制：在照明设计中，要注意控制光源产生的噪音。

特别是对于景观照明中常用的水景喷泉等设施，应选用无噪音的照明设备，避免干扰到人们的休息和娱乐。

2. 照明设备与灯具选择2.1 光源选择：根据不同的照明需求，可以选择LED灯、荧光灯等不同类型的光源。

其中，LED灯具具有高效能、长寿命、色彩效果好等优点，因此被广泛应用在室外景观照明中。

2.2 照明角度和灯具布置：照明角度的选择和灯具的布置对于照明效果至关重要。

在景观照明中，可以采用上下对称、对角线、正面、反面等不同的布置方式，以突出景观物体的特点和美感。

2.3 防水防尘处理：由于室外照明设备经常暴露在外部环境中，因此需要进行防水和防尘处理，以确保设备的正常运行和使用寿命。

3. 照明设计标准和规范为了规范室外景观照明和照明设计，建筑施工规范制定了一系列标准和规范，包括但不限于以下几点：3.1 照明强度要求：不同的场所和用途需要满足不同的照明强度要求。

室外照明设计规范

室外照明设计规范室外照明设计规范是指在室外空间中进行照明设计时需要遵循的规定和准则。

它不仅涵盖了设计方案、光源选择、灯具布置等方面的要求，还涉及到安全性、环境保护、能源节约等方面的考虑。

以下是室外照明设计规范的一些主要内容：1. 照明设计方案：在照明设计之前，应综合考虑场地的功能、特点和建筑物的风格，制定合理的设计方案。

设计方案应与场地环境相协调，体现美感和功能需求。

2. 照明亮度要求：根据室外空间的用途和需求，确定相应的照明亮度标准。

例如，公共区域或广场的照明亮度应保证行人的安全和舒适；道路照明应满足车辆行驶的需求；室外运动场地的照明应满足比赛或训练的要求。

3. 光源选择：光源的选择应根据场地的特点和需求来确定。

常用的光源包括白炽灯、荧光灯、气体放电灯、LED灯等。

应根据需要考虑灯具的寿命、颜色温度、色彩还原指数以及能源消耗等因素。

4. 灯具布置：灯具的布置应根据照明亮度要求、场地的形状和尺寸来进行合理安排。

要考虑到灯具的均匀照明性能，避免出现直射眩光和阴影区域。

5. 色彩效果：根据不同环境和需求，可以采用不同的色彩效果，如冷暖色调、动态变化等，来营造特定的氛围和效果。

6. 节能减排：在照明设计中应尽量采用高效节能的光源和灯具。

合理选择光源的亮度和照明时间，减少不必要的能源浪费。

同时，减少不必要的光污染，保护生态环境。

7. 安全性考虑：照明设计应考虑到使用者的安全需求。

例如，照明设施应能有效照亮行人和车辆的行进方向；在人员密集场所应避免出现刺眼的直射光。

8. 光照控制：根据实际需要，可以采用感应器、调光装置、定时控制等手段，实现对照明系统的智能控制。

以提高能源利用效率和照明效果。

总之，室外照明设计规范旨在确保室外空间的照明效果、安全性和能源利用效率。

照明设计师应根据实际情况和相关规范，制定合理的设计方案，并通过科学的灯具布置和光照控制手段，实现视觉效果和环境需求的有机结合。

LED城市建筑景观照明的要求

1、建筑物(包括构筑物)外观照明的规划、设计应有重点，单体设计应有整体观念，光的强弱和光色应与周围环境及教照物在环境中的地位相协调，不得为突出个别建筑物而破坏整体，并应掌握泛光照明的规模、泛光照明的对象与周围环境及观赏范围之间的尺度关系。

2、建筑外观照明的灯光投射方向和采用的灯具应防止产生眩光，尽量减少外溢光／杂敢光。

所有灯具和附属设备应妥善隐蔽并防止破坏，同时既应考虑它的照明效果，也要注意白昼的观瞻。

3、注意节约能源，应采用效率较高的光源和灯具。

4、居民楼等建筑物的主体部分不应采用立面泛光照明，宾馆、酒店等建筑物的主体部分不提倡采用立面泛光照明。

上述各类建筑如需作为地区的标志或美化环境，可在其顶部采用泛光照明或其他不影响居住者休息的照明方法。

一个现代化的城市，是各个单项建设的综合体现，是一个城市经济实力、管理水平和文化内涵的具体反映。

城市景观照明建设离不开与周边环境的协调统一，一旦不协调、不和谐，即使景观照明本身再美，在杂乱无章的环境中也显现不出美来。

城市LED亮化工程是一个城市综合实力的体现通过照明手段，用光与影、光与色将地域人文景观和自然景观进行装扮，表现其建筑、桥梁等载体的形态、地域特征、结构、特点及个性特征，表现的是真、善、美，展现的是神韵、精华和灵气，创造的是精神的附着物，拓展的是新思维概念。

光影与社会互动、与百姓互动、与媒体互动，使景观照明理念产生无穷的价值。

城市LED亮化工程是一个城市综合实力的体现
宸宇亮化始终坚持“专注亮化工程，坚守匠人精神”的经营理念，愿与新老朋友合作共赢，共创美好未来！点击咨询。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

LED室外照明灯具设计注意事项
2009/6/23/14:59 来源：中国半导体照明网作者：吴继德
室外LED照明灯具设计应符合我国颁布的最新室外照明灯具技术规范，以及城市道路照明设计标准。

[慧聪灯饰网]关键词：灯具设计发光二极管室外照明
室外LED照明灯具设计应符合我国颁布的最新室外照明灯具技术规范，以及城市道路照明设计标准。

一、工作环境
LED室外照明灯具由于工作环境比较恶劣，受风吹雨淋日晒，阳光中紫外线照射，昼夜温差变化，空气中沙尘，化学气体等条件影响，灯具年复一年的受大自然时效老化处理。

设计时应充分考虑这些因素的影响。

二、LED灯具材料及散热方式选择
外壳和散热器设计为一体，用来解决LED的发热问题，这种方式较好，一般选用铝或铝合金，铜材或铜合金，以及导热良好的其它合金。

散热有空气对流散热、强风冷却散热和热管散热，（喷气致冷散热也是类似热管散热的一种，但结构更复杂一些。

）
选择什么样的散热方式，对灯具的成本有直接影响，应综合考虑，与设计产品配套选出最佳方案。

灯罩的设计选材也是至关重要，目前使用的有透明有机玻璃，PC材料等，传统的灯罩是透明玻璃制品，究竟选什么样材料的灯罩跟设计的产品档次定位有关，一般来说，室外灯具的灯罩最好是传统的玻璃制品，它是制造长寿命，高档灯具的最佳选择。

采用透明塑料、有机玻璃等材料做的灯罩，做室内灯具的灯罩较好，用于室外则寿命有限，因为室外阳光、紫外线、沙尘、化学气体、昼夜温差变化等因素使灯罩老化寿命减短,其次是污染了不易清结干净，使灯罩透明度降低影响光线输出。

三、LED芯片的封装
目前国内生产的LED灯具（主要是路灯）大都是采用1W的LED多个串、并联进行组装，这种方法热阻较先进封装技术的产品高，不容易造出高品质的灯具。

或者是采用30W、50W甚至更大的模组进行组装，以达到所需要的功率，这些LED 的封装材料有用环氧树脂封装，有用硅胶封装的。

二者的区别是：环氧树脂封装耐温较差，时间久了易老化。

硅胶封装则耐温较好，使用时应注意选择。

笔者的看法是：采用多芯片与散热器整体封装比较好，或采用铝基板多芯片封装再通过相变材料或散热硅脂与散热器相联接，做出的产品热阻比用LED器件组装的产品的热阻要少一至二道热阻，更利于散热。

采用LED模组的灯具，模组基板一般为铜基板，它与外散热器的联接要使用好的相变材料，或好的散热硅脂，保证铜基板上的热量能及时传到外散热器上去，如处理不好则易使热量堆积造成模组芯片温度升得太高，影响led芯片正常工作。

笔者认为：多芯片封装适合制造普通照明灯具，模组封装适合空间有限的场合制造紧凑型led灯具(如汽车主照明的头灯等)。

四、散热器的设计
散热器是led灯具很关键的一个部件，它的形状、体积、散热表面积都要设计得洽到好处，散热器太小，led灯工作温度太高，影响发光效率和寿命，散热器太大，则消耗材料多增加产品成本和重量，使产品竟争力下降。

设计合适的led灯散热器至关重要。

散热器的设计有以下几个部分：
1.明确LED灯需要散热的功率。

2.设计散热器用的一些参数：金属的比热，金属的导热系数，芯片热阻、散热器热阻、周围环境空气热阻等。

3.确定采用散热的类型，（自然对流散热、强风冷却、热管散热，以及其它的散热散热方式。

）从造价比较：自然对流散热造价最低，强风冷却中等，热管散热造价较高，喷气致冷造价最高。

4.确定LED灯具许可的最高工作温度（环境温度加灯具许可温升），
5.计算散热器的体积、散热面积。

并确定散热器的形状。

6.将散热器与LED灯组合成完整灯具，并通电工作八小时以上，在室温39℃--40℃的环境下检查灯具的温度，看是否满足散热要求，以检验计算是否正确，如不满足使用条件，则要重新计算和调整参数。

7.散热器与灯罩的密封要做到防水、防尘，灯罩与散热器之间要垫抗老化的橡皮垫或硅橡胶垫，用不锈钢螺栓紧固，做到密封防水、防尘。
