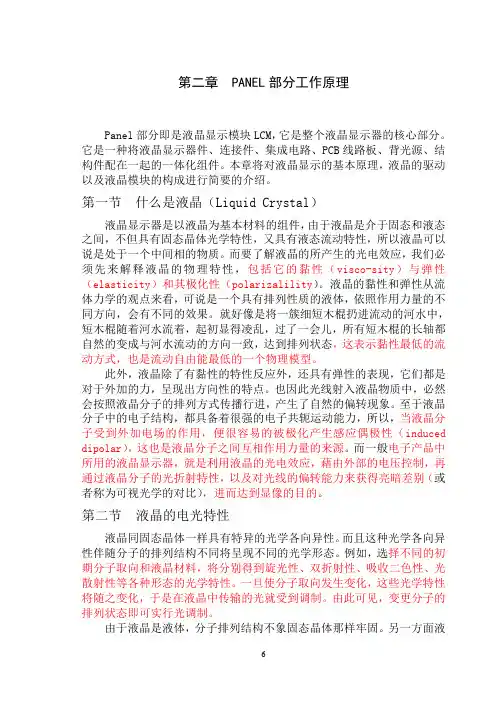

panel 基本知识

液晶面板有哪些类型2008-06-22 18:11:35 业界| 评论(1) | 浏览(5739)液晶显示器的面板分为8bit和6bit两种，请问它们有什么区别？购买时该如何分辨呢？答：从色彩的角度来说，不管是CRT还是LCD（液晶显示器）都有真彩显示这样一个概念，其含义是指在R.G.B（红、绿、蓝）三种色彩通道上，显示器具有显示256级灰阶的能力。

一般来说，CRT显示器都能实现真彩显示，而LCD显示器则不尽然。

在物理上具备真彩显示的液晶面板，我们就称其为真彩面板，真彩面板能显示16777216种颜色。

对液晶面板的色彩显示能力，我们通常用在每一个色彩通道上液晶面板能显示灰阶的位数来加以描述。

如果在每个色彩通道上能显示256（28＝256）级灰阶，我们就称它为8bit面板，这也就是真彩面板；如果每个通道上只能显示64（26＝64）级灰阶，那么我们就称它为6bit面板，这也就是假真彩面板。

现在主流桌面LCD产品，选用6bit和8bit两类面板的都有，中低端产品中大多数采用6bit面板。

大家购买LCD时可参考产品外包装说明或产品说明书进行分辨，标称能显示16.2M色的液晶面板大多需要通过软件来加强面板的色彩效果。

而采用8bit面板的LCD，在显示色彩数这一项上都标注为16.7M色。

常见的液晶显示器按物理结构分为四种：（1）扭曲向列型（TN－Twisted Nematic）；（2）超扭曲向列型（STN－Super TN）；（3）双层超扭曲向列型（DSTN－Dual Scan Tortuosity Nomograph）；（4）薄膜晶体管型（TFT－Thin Film Transistor）。

1.TN型采用的是液晶显示器中最基本的显示技术，而之后其它种类的液晶显示器也是以TN型为基础来进行改良。

而且，它的运作原理也较其它技术来的简单。

请参照下方的图片。

图中所表示的是TN型液晶显示器的简易构造图，包括了垂直方向与水平方向的偏光板，具有细纹沟槽的配向膜，液晶材料以及导电的玻璃基板。

2.STN型的显示原理与TN相类似。

不同的是，TN扭转式向列场效应的液晶分子是将入射光旋转90度，而STN超扭转式向列场效应是将入射光旋转180～270度。

3.DSTN是通过双扫描方式来扫描扭曲向列型液晶显示屏，从而达到完成显示目的。

DSTN是由超扭曲向列型显示器（STN）发展而来的。

由于DSTN采用双扫描技术，因此显示效果相对STN来说，有大幅度提高。

4.TFT型的液晶显示器较为复杂，主要是由：萤光管、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄模式晶体管等等构成。

首先，液晶显示器必须先利用背光源，也就是萤光灯管投射出光源，这些光源会先经过一个偏光板然后再经过液晶。

这时液晶分子的排列方式就会改变穿透液晶的光线角度，然后这些光线还必须经过前方的彩色的滤光膜与另一块偏光板。

因此我们只要改变加在液晶上的电压值就可以控制最后出现的光线强度与色彩，这样就能在液晶面板上变化出有不同色调的颜色组合了。

是目前主流液晶显示器的面板。

LCD概述LCD 液晶显示器是 Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

比CRT要好的多，但是价钱较其贵。

LCD液晶投影机是液晶显示技术和投影技术相结合的产物，它利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次及多达1670百万种色彩的靓丽图像。

LCD投影机的主要成像器件是液晶板。

LCD投影机的体积取决于液晶板的大小，液晶板越小，投影机的体积也就越小。

根据电光效应，液晶材料可分为活性液晶和非活性液晶两类，其中活性液晶具有较高的透光性和可控制性。

液晶板使用的是活性液晶，人们可通过相关控制系统来控制液晶板的亮度和颜色。

与液晶显示器相同，LCD投影机采用的是扭曲向列型液晶。

LCD投影机的光源是专用大功率灯泡，发光能量远远高于利用荧光发光的CRT投影机，所以LCD投影机的亮度和色彩饱和度都高于CRT投影机。

LCD投影机的像元是液晶板上的液晶单元，液晶板一旦选定，分辨率就基本确定了，所以LCD投影机调节分辨率的功能要比CRT投影机差。

LCD投影机按内部液晶板的片数可分为单片式和三片式两种，现代液晶投影机大都采用3片式LCD板(图1)。

三片式LCD投影机是用红、绿、蓝三块液晶板分别作为红、绿、蓝三色光的控制层。

光源发射出来的白色光经过镜头组后会聚到分色镜组，红色光首先被分离出来，投射到红色液晶板上，液晶板“记录”下的以透明度表示的图像信息被投射生成了图像中的红色光信息。

绿色光被投射到绿色液晶板上，形成图像中的绿色光信息，同样蓝色光经蓝色液晶板后生成图像中的蓝色光信息，三种颜色的光在棱镜中会聚，由投影镜头投射到投影幕上形成一幅全彩色图像。

三片式LCD投影机比单片式LCD投影机具有更高的图像质量和更高的亮度。

LCD投影机体积较小、重量较轻，制造工艺较简单，亮度和对比度较高，分辨率适中，现在LCD投影机占有的市场份额约占总体市场份额的70%以上，是目前市场上占有率最高、应用最广泛的投影机。

液晶显示器使用时，不允许施加直流电压，驱动电压的直流成分最大不能超过 50mV 。

LCM 在焊接时应注意只焊 I/O 接口，且烙铁温度不高于260 ℃，烙时一次不超过 3 ～ 4 秒，焊接次数最多不超过 3 ～ 4 次，焊剂应最好使用高质量焊剂，焊后，应注意把 PCB 板清洁。

注意 LCD 与 LCM 防潮，潮湿会使 LCD 的玻璃表面电阻降低，造成显示不正常，且易使 LCM 电极腐蚀。

LCD 装机时，应确保器件的导电线接触面积充分大，并保持整个接触面压力均衡（注意拧螺丝的压力应均衡），固定框要求平整、光滑，固定框的压力应尽可能加在该器件的四周封接框上； LCM 在装配时，要注意操作人的充分接地，使用的烙铁及其它器具均应保持良好的接地。

焊接应注意保护 LCD 表面，以免焊剂溅落于表面造成破坏。

器件不宜长期受阳光直射及紫外线的照射，以免影响使用寿命。

器件不宜存放在高温、高湿或有腐蚀、挥发性化学物品环境中，以免使 LCD 变色、 LCM 电极腐蚀，失去正常的显示功能。

LCM 应放在有抗静电的包装或器具里。

LCD 的上下两面贴的偏光片切勿沾上有机溶剂；因偏光片材质较软，装机使用过程中，避免硬物顶伤、压伤器件的上下两面，且不能使用粗、硬的布擦拭偏光片； LCM 在操作过程中请勿接触油脂类东西。

液晶基础知识显示器是人与机器沟通的重要界面，早期以显像管（CRT/Cathode Ray Tube）显示器为主，但随着科技不断进步，各种显示技术如雨后春笋般诞生，近来由于液晶（LCD）显示器具有轻薄短小、耗电量低、无辐射危险，平面直角显示以及影像稳定不闪烁等优势，在近年来价格不断下跌的吸引下，逐渐取代CRT 之主流地位，显示器明日之星架势十足。

那么液晶显示器与传统的显示器相比，到底有什么新的特点呢？一、显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不象阴极射线管显示器（CRT）那样需要不断刷新亮点。

因此，液晶显示器画质高而且绝对不会闪烁，把眼睛疲劳降到了最低。

二、没有电磁辐射传统显示器的显示材料是荧光粉，通过电子束撞击荧光粉而显示，电子束在打到荧光粉上的一刹那间会产生强大的电磁辐射，尽管目前有许多显示器产品在处理辐射问题上进行了比较有效的处理，尽可能地把辐射量降到最低，但要彻底消除是困难的。

相对来说，液晶显示器在防止辐射方面具有先天的优势，因为它根本就不存在辐射。

在电磁波的防范方面，液晶显示器也有自己独特的优势，它采用了严格的密封技术将来自驱动电路的少量电磁波封闭在显示器中，而普通显示器为了散发热量的需要，必须尽可能地让内部的电路与空气接触，这样内部电路产生的电磁波也就大量地向外“泄漏”了。

三、可视面积大对于相同尺寸的显示器来说，液晶显示器的可视面积要更大一些。

液晶显示器的可视面积跟它的对角线尺寸相同。

而阴极射线管显示器，显像管前面板四周有一英寸左右的边框，不能用于显示。

四、应用范围广最初的液晶显示器由于无法显示细腻的字符，通常应用在电子表、计算器上。

随着液晶显示技术的不断发展和进步，字符显示开始细腻起来，同时也支持基本的彩色显示，并逐步用于液晶电视、摄像机的液晶显示器、掌上游戏机上。

而随后出现的DSTN和TFT则被广泛制作成电脑中的液晶显示设备，DSTN液晶显示屏用于早期的笔记本电脑；TFT则既应用在笔记本电脑上（现在大多数笔记本电脑都使用TFT显示屏），又用于主流台式显示器上。

五、画面效果好与传统显示器相比，液晶显示器一开始就使用纯平面的玻璃板，其显示效果是平面直角的，让人有一种耳目一新的感觉。

而且液晶显示器更容易在小面积屏幕上实现高分辨率，例如，17英寸的液晶显示器就能很好地实现1280×1024分辨率，而通常18英寸CRT彩显上使用1280×1024以上分辨率的画面效果是不能完全令人满意的。

六、数字式接口液晶显示器都是数字式的，不像阴极射线管彩显采用模拟接口。

也就是说，使用液晶显示器，显卡再也不需要像往常那样把数字信号转化成模拟信号再行输出了。

理论上，这会使色彩和定位都更加准确完美。

七、“身材”匀称小巧传统的阴极射线管显示器，后面总是拖着一个笨重的射线管。

液晶显示器突破了这一限制，给人一种全新的感觉。

传统显示器是通过电子枪发射电子束到屏幕，因而显像管的管颈不能做得很短，当屏幕增加时也必然增大整个显示器的体积。

而液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示目的，即使屏幕加大，它的体积也不会成正比的增加，而且在重量上比相同显示面积的传统显示器要轻得多。

八、功率消耗小传统的显示器内部由许多电路组成，这些电路驱动着阴极射线显像管工作时，需要消耗很大的功率，而且随着体积的不断增大，其内部电路消耗的功率肯定也会随之增大。

相比而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比传统显示器也要小得多。

液晶显示器的选型在平板显示器件领域，目前应用较广泛的有液晶(LCD)、电致发光显示(EL)、等离子体(PDP)、发光二极管(LED)、低压荧光显示器件(VFD)等。

液晶显示器件有以下一些特点低压微功耗；平板型结构；被动显示型（无眩光，不刺激人眼，不引起眼睛疲劳）；显示信息量大（因为像素可以做的很小）；易于彩色化（在色谱上可以非常准确的复现）；无电磁辐射（对人体安全，利于信息保密）；长寿命（这种器件几乎没有什么劣化问题，因此寿命极长，但是液晶背光寿命有限，不过背光部分可以更换）。
