LED电源规格书
大功率灯具LED应急电源规格书
LED Emergency Driver184700Features184700The emergency power can be configured by choosing the power combination of the DIP switches1. For emergency operation of LED luminaires.2. Perfectly compatible with most LED drivers.3. Emergency power can choose 5W, 10W, 15W and 20W.4. Output voltage 12VDC to 60VDC, output currentauto adjustable. 5. Suitable for Ni-Cd, Ni-MH and LiFePO4 batteries.6.Auto test function reduces the later stage’smaintenance cost to minimum. 7.Slim aluminium housing8. Suitable for indoor, dry and damp applications. 9. Class I 10. CE & UL approved11. Conform to RoHSCharacteristicsSpecification 184700Rated voltage 120-277VAC 50/60HzRated current 0.04A (Max)Rated power 4W (Max)Emergency output power 5W, 10W, 15W, 20WOutput voltage12~60VDCOperation frequency 320kHz≥f≥50kHzPower Factor ≥0.8Battery 1.0-4Ah, 9.6V Ni-Cd/Ni-MH/LiFePO4Charging time 24 HoursDischarge time＞90 MinutesCharging current0.16ALife time 5 yearsCharging cycles＞500Operation temperature Ta: 0~50℃Tc: 70℃Efficiency 80%Abnormal protection Over load, Inrush current limiting, over temperature, open circuit, short-circuit Protection with auto-resetWire 1. 5～2.5mm2EMC& EMF standard EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3; EN 62493Safety standard EN 61347-1,EN 61347-2-13 ,EN 61347-2-7, UL924Dimension 184700Item No. L W H184700 135 65 22Notes:1．Dimension unit: mm2．Dimension tolerance: ±0.2mmConnection DiagramBattery SelectionEmergency time >90 MinutesOutput voltage 60VDC Emergency power 5W 10W 15W 20WBattery 9.6V 1Ah(Ni‐Cd AA) 9.6V 2Ah(Ni‐Cd SC)9.6V 3Ah(LiFePO4)9.6V 4Ah(Ni‐Cd D)Battery Dimension Battery Ni-Cd AA 9.6VBattery Ni-Cd SC 9.6VBattery Dimension Battery LiFePO4 9.6VBattery Ni-Cd D 9.6VLED Test Switch DimensionAuto Test 1. Instant Auto TestWhen the system is connected well and powered on, the module will Auto Test if the load and battery pack are connected well and if the battery is being charged normally. If there is any abnormal situation, the LED Signal Lamp (LSL) is flickering. When the abnormity is removed, the LSL indicates normally.2. Preprogrammed scheduled Auto Test- Carry out first monthly Auto Test after Initial power on for 24 hours to 7 days, afterwards, carry out a monthly Auto Test every 30 days.- Carry out an annual Auto Test every 52 weeks after first powered on.- Auto Test timingTo reduce the conflict that Auto Test is executed when the lighting is in use, the preprogrammed scheduled Auto Test will be executed 2 hours later than the normal operation is disconnected (switched off). For applications where lightings remain illuminated, the module will postpone the scheduled test accordingly, but should not later than the preprogrammed scheduled latest test time.- Monthly Auto TestMonthly Auto Test should be executed every 30 days and to test:If the switchover of normal and emergency mode is normal;If the emergency function and battery’s charging and discharging condition is normal;Auto Test time is about 30 seconds.- Annual Auto TestAnnual Auto Test should be executed after 24 hours full charging and to test:If the battery’s voltage is equal or higher than the limit after 24 hours full charging;If the emergency operation time is over 90 minutes;If the battery voltage after 90 minutes emergency operation is still equal or high than 87.5% of the battery voltage before testing.- During the Auto Test, in case a power failure happens and the power cannot be on till the Auto Test completes, then the Auto Test will be executed again 24 hours later after the power is on.- If the emergency mode makes the battery discharged completely under the power off condition, then the preprogrammed scheduled Auto Test will resume the first time when the power is connected. 3．Manual Test- Press LED test switch (LTS) one time, then go into emergency mode.- Press LTS 2 times continuously within 5 seconds, then go into monthly test. After finish,the next monthly test will count from this date.- Press LTS 3 times continuously within 5 seconds, then go into annual test, after finish,the next annual test will count from this date.- During the manual test, press LTS 3 times within 5 seconds, then the manual test can be terminated. (The preprogrammed scheduled Auto Test time will not change)4．LED Signal Lamp (LSL) indication- LSL on: Normal- LSL off: Power failure- LSL gradual change: In testing- LSL flickering: Abnormal。

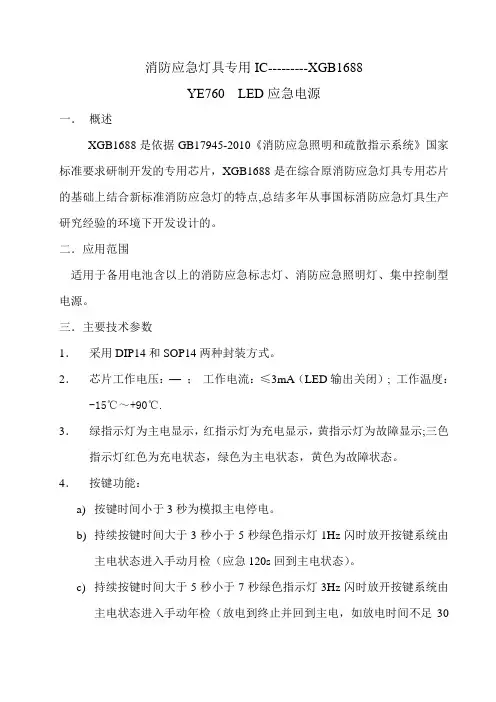

XGB1688规格书( LED电源)
消防应急灯具专用IC---------XGB1688YE760 LED应急电源一．概述XGB1688是依据GB17945-2010《消防应急照明和疏散指示系统》国家标准要求研制开发的专用芯片，XGB1688是在综合原消防应急灯具专用芯片的基础上结合新标准消防应急灯的特点,总结多年从事国标消防应急灯具生产研究经验的环境下开发设计的。
二．应用范围适用于备用电池含以上的消防应急标志灯、消防应急照明灯、集中控制型电源。
三．主要技术参数1．采用DIP14和SOP14两种封装方式。
2．芯片工作电压：—；工作电流：≤3mA（LED输出关闭）;工作温度：-15℃～+90℃.3．绿指示灯为主电显示，红指示灯为充电显示，黄指示灯为故障显示;三色指示灯红色为充电状态，绿色为主电状态，黄色为故障状态。
4．按键功能：a)按键时间小于3秒为模拟主电停电。
b)持续按键时间大于3秒小于5秒绿色指示灯1Hz闪时放开按键系统由主电状态进入手动月检（应急120s回到主电状态）。
c)持续按键时间大于5秒小于7秒绿色指示灯3Hz闪时放开按键系统由主电状态进入手动年检（放电到终止并回到主电，如放电时间不足30分钟则回到主电并自动报警至故障排除）。
d)在应急状态时按键时间大于7秒，关断应急工作输出。
e)当在自检过程中发现电池放电时间不足或光源故障时，此时要求排除故障后按动试验按钮确认一次才能回到主电状态。
充电模式：采用定时充电和限压充电两种模式同时控制，对于镍镉电池以定时充电为主，限压充电为辅；对于锂电池以限压充电为主，定时充电为辅的方式。
初次上电（包括上次放电终止）：充20h系统会自动转入涓流充电；如充电过程中电池电压达到设定的充电关断电压值此时系统也会自动转入涓流充电（锂电LED计时充电完成后IC14脚输出低电平关断充电回路，在计时充电过程中当电池电压达到IC设定的充电关断电压时IC14脚输出低电平强制关断充电回路，只有当电池电压下降到补充电压时才会重新打开充电回路）。
TCL 24英寸LED二合一电源板规格书说明书
TCL集团多媒体电子事业本部 文件编号：QP7.3-F01-2006.1 研发中心第 1 页 共 1 页新规格物料■认可书/□取消认可书编制日期：Power Supply Specification(电源规格书)Customer (客户)：TCL 王牌Part No. (机种型号)：PLE50P-2ERevision （版本）： REV 1.0Description(描述1): 24 寸LED LIPSDescription(描述2): LED 55V*120mA*2承认鉴章后请寄回承认书正本一份Please return to us one original of “SPECIFICATION FOR APPROVAL” withyour approved signatures.APPROVED SHEET(承认书)核准人 APPROVED BY：日期 DATE：盖章鉴署 CHOP & SIGNATURES:惠州TCL王牌高频电子有限公司地址：广东省惠州市仲恺高新技术开发区华宇路75号，邮编516006TEL：+86-752-2096984DATE PREPARED CHECKED APPROVED7.1. PCB Dimension: 150mm(L) * 118mm(W) * 15mm(H))7.2. Dimension with soleplate: NONE8. WEIGHT重量9. Pin Connection 连接器脚位定义2PIN-CN1: pitch 3.96mm Connection and FunctionConnection Function Item Pin1 AC-L AC INPUT LINEPLE50P.BZXPLE50PS C H S C H112.5V2A廖静2012-01-09A C I N P U T符运豪张军胜2012-01-092012-01-09CN1F1CX1C414C419C422C403C411C Y 3C412C4164312LF12134LF2R100R101R102R434R443R447R444R445R446R407R406R422R427R428R429R430R425R426R103CE1C424QW1PC1-BPC1-AD401D402DS2L400C405C404A_1R KIC3D400C415C402R414R403R402VDD GATESENSE GND RIFB 123456D101D103D104D102R449FB401RN115VIN 16VCC 1COMP 2EN 5OSC7BOSC 3DBRT 6ISET8LED49LED310LED211LED112OVP 4GND 13ISENSE 14GATE IC5MP3394L601INDD600Q603C 601C 602C 603R 601R 617R 618C 616R 619R 620C 613C 614C 615C 604C 605R 602R 603C 606R 604R 605R 606C 607R 608C 608R 609R 607C 612R 616R 621R 622R 623R 624123456Z 401R 431D 403R 432R 441R 433Q 402D 404R 442R 439Q 401R 438C 417R 440C 418CE2C 420L 602INDD 405R 625C 430C 429C Y 1C Y 2123TS1-A456TS1-B 87TS1-C C 426C 40787654321SWCSWETCGNDCIIVCCIPKDRC I C 4R 436R 43512L 401D 406C 425R421C 406R 450R 451R 453R 452C 421C 413Q 404483Q 403R 408C 620C 619C 618C 617C 623R 423R 612R 615C 610R 610R 611C 428D 601R 437R 401R 627R 628SGNDHV Q1-SQ1-G+12VB+12VT+12V A LED+L E D 1-L E D 2-L E D 3-L E D 4-B L -O NVCCVCC VCC1LED1-LED2-LED+LED3-LED4-DIMVCC1+3_3V+12V BIC1-3-TC+12V B+12VA +12V B+12V P S .O N+12V+3_3V DIM36贴片电容102/50V +/-10%0805/X7R PCS2三新国巨风华高科B C425,C612 37贴片电容102/100V +/-10%0805/X7R PCS2三新国巨风华高科B C618,C620 38贴片电容103/50V +/-10%0805/X7R PCS1三新国巨风华高科B C41939贴片电容104/50V ±10%0805/X7R PCS8三新国巨风华高科BC411,C606,C608,C406,C413,C421,C426,C41840贴片电容104/100V +/-10%0805/X7R PCS2三新国巨风华高科BC613,C61541贴片电容334/50V+/-10%0805/X7R PCS1三新国巨风华高科B C41742贴片电容471/50V+/-10%0805/X7R PCS1三新国巨风华高科B C42243贴片电容474/25V+/-10%0805/X7R PCS2三新国巨风华高科B C604,C60544贴片电容105/50V +/-10%1206/X7R PCS2三新国巨风华高科B C429,C43045贴片电容102/500V +/-10%1206/X7R PCS1三新国巨风华高科B C40346贴片电容101/100V+/-5%0805/NPO PCS1三新国巨风华高科B C61047IC MC34063A SOP-8 HTC PCS1HTC UTC Diodes B IC448IC LD7536R SOT-26 Leadtrend PCS1Leadtrend A IC149IC MP3394 SOIC16PCS1MPS A IC550IC AZ431AZ-AE1 TO-92 BCD PCS1BCD B IC351贴片二极管BAS16H 215mA/100V SOD-123F PCS4NXP先科B D401,D403,D405,D404 52贴片三极管NPN PMBT2222A 600mA/40V SOT-23PCS1NXP先科B Q40453贴片MOS2N7002 300mA/60V SOT-23 NXP PCS2NXP先科B Q401,Q40254MOS管AOD417 P-Channel MOSFET -25A/-30V TO-252 34mΩPCS1AOS B Q40355N-MOS AOD478 11A/100V T0-252PCS1AOS B Q60356N-MOS TK6A60D 6A/600V TO-220F 东芝PCS1东芝华微A QW157快恢复二极管FR104 1A/400V DO-41PCS1沂光佳讯固得D40258快恢复二极管FR207 2A/1000V DO-15 沂光PCS1沂光佳讯固得B D40059整流二极管RL255 2.5A/600V SDO-15 沂光PCS4沂光佳讯固得B D101,D102,D103,D104 60肖特基二极管SB140 1A/40V DO-41 沂光PCS1沂光佳讯固得B D40661肖特基二极管SB260 2A/60V DO-15 沂光PCS2沂光佳讯固得B D600,D60162肖特基二极管MBR20100CTP 20A/100V ITO-220S DIODES PCS1DIODES A DS263光耦PS2561AL1-1（Dip-4） NEC PCS1NEC A PC164金属氧化膜电阻3WS 82KΩ+/-5% T PCS1百亨恒辉B R43465绕线无感电阻NKN2W 0.43Ω ±5% T 百亨PCS1百亨恒辉B R40366热敏电阻MF72-3D11 3Ω±20% 5A 内弯脚 时恒PCS1时恒A RN167电解电容ZP 22uF/100V ±20% 8*11.5 105℃ 275mA 东阳光PCS2东阳光华威A C614,C62368电解电容ZP 470uF/10V ±20% 8*11.5*5 105℃ 东阳光PCS1东阳光华威A C40169电解电容ZP 220uF/25V ±20% 8*11.5*5 105℃ 东阳光PCS2东阳光华威A C405,C60370电解电容ZP 22uF50V ±20% 5×11*5 105℃ 东阳光PCS1东阳光华威A C42471电解电容ZP 1000uF/25V ±20% 12.5*25*5 105℃ 东阳光PCS2东阳光华威A C402,C404第 2 页，共 3 页第 3 页，共 3 页。
LED驱动电源产品说明
一：球灯系列：1：3×1W外形尺寸：长25*宽16*高13mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A输出电流：0.32A恒流电压：7-12V效率：>0.75保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：1-3W球灯，玉米灯，筒灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的球灯，玉米灯，筒灯等。
总功率可达到3W，可根据客户LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制，2：5×1W 6×1W 7×1W外形尺寸：长25*宽16*高13mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A输出电流：0.32A恒流电压：15-21V效率：>0.75保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：5-7W球灯，玉米灯，筒灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的球灯，玉米灯，筒灯等。
总功率可达到7W，可根据客户LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制。
3：5×1W 6×1W 7×1W外形尺寸：长33*宽21*高16mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A输出电流：0.32A恒流电压：15-21V效率：>0.8保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：5-7W球灯，玉米灯，筒灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的球灯，玉米灯，筒灯等。
总功率可达到7W，完全按CE标准设计，可根据客户LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制，4：18W PAR灯驱动电源外形尺寸：长62.5*宽33.8*高21.5mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A功率因数：>0.85输出电流：0.32A恒流电压：15-21V效率：>0.85保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：18W以内PAR灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，高效率，有利于灯寿的提高，高效率，温升小，小体积，前级采用从动PFC设计，完全满足谐波要求，功率因数100V时大于0.92，220V也能大于0.85以上能通用市面上常用的9-18W PAR灯等。
led驱动电源规格书
LED驱动电源规格书
3*1w
产品特性
●恒流型，符合LED特性驱动
●隔离型：安全可靠
●全密闭模块封装结构
●直接封装于GU10灯头内部，适用于各种带GU10接头的LED灯具
●可靠性高，使用寿命长
产品说明：
H1WGU10恒流驱动电源是制作一体化LED灯具的专用器件，适用于各种带
E27接头的LED灯具，驱动单只1W大功率发光二极管工作，220V交流市电供电，输出脉动恒定电流。
本驱动器使用高频脉宽调制式开关变换电路，体积小，电压适应范围宽，工作稳定，输入/输出隔离，安全性好。
本驱动器为全密闭模块封装结构，适合在高湿度，高粉尘，强震动等环境下使用。
技术参数：
输入电压：AC 85--260V
输出电压：DC9-11V
输出电流：280-330mA
效率：>70%
驱动管数：3只1W
使用温度：-20-60℃
模块体积：如图所示
输出线长：50MM，剥线长3MM
使用方法：
本模块有4根引出线，2根白色线是输入线，接交流电，红/白线是输出线，红线接发光管正极，白线接发光管负极，驱动3只1瓦大功率发光二极管工作。
使用注意事项：
使用本模块时必须接好发光管再接通电源，不能长时间空载通电。
产品展示图。
明纬LED显示屏专用电源产品介绍说明书
图片来源：2020February明纬[MEAN WELL]成立于1982年，为世界标准交换式电源供应器领导品牌制造商之一。
目前在全球设有共三座生产基地（台湾、广州花都区、苏州）及五家财务独立之关联企业（台湾、美国、欧州、广州与苏州）。
明纬产品包含：AC/DC交换式电源、DC/DC转换器、LED防水电源、适配器（Adaptor）、电池充电器（Charger）以及DC/AC逆变器（Inverter）。
目前已超过10000种标准电源机型，广泛应用于医疗、工业自动化、电子、通讯、LED照明等领域。
明纬累积近40年经验，产品已经大量并广泛地被使用在LED显示屏,同时因其产品具备高信赖性及最佳性价比等特点，在客户端已经取得良好的品牌声誉及市场占有率。
多年来更致力于研发绿色节能电源产品。
美国明纬1研发团队不断精益求精，陆续推出新一代150~500W LED显示屏电源解决方案，电源均采用薄型化设计,可使得显示屏单元箱体设计更趋薄型和轻量化，便于运送安装；全系列产品更采用高效率节能线路设计，能有效降低电能耗用。
除提供单组及双组等多种机型选择之外，产品并符合UL、CUL、TUV、CCC、CB、CE等多项国际安规与电磁兼容测试标准与认证，适合于室内外LED电子广告牌、LED显示屏、小间距显示屏、LED字幕机以及LED电视墙等应用。
具备近40年的标准电源产品研发及制造经验，明纬公司拥有12大产品线，超过10000种标准电源产品，为客户提供【一站式】电源解决方案。
每一款产品从技术研发、设计、试作、设计验证(DVT)、设计品质测试(DQT)、选料、试产、认证、量产等，均通过严谨的设计与生产及品质管控程序与测试验证规范标准。
明纬在全球拥有200多家备库存之经销商，产品透过全球80多个国家地区。
样品于24小时内即可迅速提供，且没有最小订购量限制。
若您正在寻找高信赖度，品质稳定，价格合理、产品系列齐全的电源供应商，拥有最完整解决方案的明纬公司将是您的首选!苏州明纬台湾明纬广州明纬天河研发中心广州明纬花都产业园23ISO14000证书ISO9001证书ISO45001证书[MEAN WELL]的品牌意涵为[善意的标志， 品质的执着]。
CS6583 LED电源PDF规格书
M OS 电 路
CS6583
2. 4、引脚说明与结构原理图 引脚 1 符 号 功 地 能 属性 P 结 构 原 理 图
GND
2
VOL
开路保护电压调节端，接电 阻到地
I
3
NC
无连接，悬空
4
VDD
电源
P
5、6
D
内部高压功率管漏极
O
7 （ 8）
CS
电流采样端
I
3、 电特性
3. 1 、 极限参数 除非特别说明， T amb = 25℃ 参 数 名 称 电源电压 功率管漏端 低压模拟端口（ CS ， ZCD ） 功耗 热阻 工作温度 工作结温 储存温度 ESD （ HBM 模型） P DMAX θ JA TOP TJ TSTG 符 号 VDD VDRAIN 额 定 值 -0.3~21 -0.3~500 -0.3~7 0.45 （ SOP8 ） 0.9 （ DIP7 ） 145 （ SOP8 ） 80 （ DIP7 ） -40~105 -45~150 -65~150 4 单 位 V V V W W ℃ /W ℃ /W ℃ ℃ ℃ kV
MOS 电路
CS6583 非隔离降压型 LED 恒流驱动电路
本资料适用范围：CS6583BBO/CS6583BO/CS6583CBO/CS6583DBO/CS65L83BP
1、概述
CS6583 是一款单电感非隔离降压型 LED 恒流驱动电路，工作在电感电流临界连续 模式下。适用于 85Vac~265Vac 全电压输入范围。电路的工作电流极低 ，只需要很少的 外围元件。在较大的范围内，系统的输出电流与电感量无关。电路具有优异的线性调整 率和负载调整率，降低系统成本。 CS6583 的主要应用于 LED 蜡烛灯、 LED 球泡灯及其它 LED 照明领域。 其特点如下： ● 单电感非隔离降压结构 ● 超低工作电流 ● 宽输入电压 ● 内部集成 500V 高压功率 MOSFET ● ± 5% LED 输出电流精度 ● LED 开路 / 短路保护 ● CS 短路保护 ● 过温保护功能 ● 封装形式： SOP8 （ CS6583BBO 、 CS6583BO 、 CS6583CBO 、 CS6583DBO ） ； DIP7 （ CS65L83BP ）
XGB1688规格书(LED电源)讲解
消防应急灯具专用IC---------XGB1688YE760 LED应急电源一．概述XGB1688是依据GB17945-2010《消防应急照明和疏散指示系统》国家标准要求研制开发的专用芯片，XGB1688是在综合原消防应急灯具专用芯片的基础上结合新标准消防应急灯的特点,总结多年从事国标消防应急灯具生产研究经验的环境下开发设计的。
二．应用范围适用于备用电池含1.2V以上的消防应急标志灯、消防应急照明灯、集中控制型电源。
三．主要技术参数1．采用DIP14和SOP14两种封装方式。
2．芯片工作电压：2.2—5.5V ；工作电流：≤3mA（LED输出关闭）;工作温度：-15℃～+90℃.3．绿指示灯为主电显示，红指示灯为充电显示，黄指示灯为故障显示;三色指示灯红色为充电状态，绿色为主电状态，黄色为故障状态。
4．按键功能：a)按键时间小于3秒为模拟主电停电。
b)持续按键时间大于3秒小于5秒绿色指示灯1Hz闪时放开按键系统由主电状态进入手动月检（应急120s回到主电状态）。
c)持续按键时间大于5秒小于7秒绿色指示灯3Hz闪时放开按键系统由主电状态进入手动年检（放电到终止并回到主电，如放电时间不足30分钟则回到主电并自动报警至故障排除）。
d)在应急状态时按键时间大于7秒，关断应急工作输出。
e)当在自检过程中发现电池放电时间不足或光源故障时，此时要求排除故障后按动试验按钮确认一次才能回到主电状态。
5.1充电模式：采用定时充电和限压充电两种模式同时控制，对于镍镉电池以定时充电为主，限压充电为辅；对于锂电池以限压充电为主，定时充电为辅的方式。
5.1.1 初次上电（包括上次放电终止）：充20h系统会自动转入涓流充电；如充电过程中电池电压达到设定的充电关断电压值此时系统也会自动转入涓流充电（11.1V锂电LED计时充电完成后IC14脚输出低电平关断充电回路，在计时充电过程中当电池电压达到IC设定的充电关断电压时IC14脚输出低电平强制关断充电回路，只有当电池电压下降到补充电压时才会重新打开充电回路）。
LED恒流电源驱动产品规格书doc版本
AA251M24-2OL产品规格书一、总体特性输出功率：290W输入电压：48VDC输出电压/电流：5VDC/20A、-5VDC/20A、75VAC/0.3A具有输入过压保护功能具有输入欠压保护功能具有输出过压保护功能具有输出欠压保护功能具有输出限流保护功能具有输出短路保护功能具有铃流输出功能具有热拔插功能二、环境条件序号项目技术指标单位备注1 工作环境温度-10 ~ +40 ℃2 储存温度－40 ~ +70 ℃3 相对湿度20%~90% 不结露4 散热方式自然冷却5 海拔高度≤3000m三、电气特性1输入特性序号项目技术要求单位备注1.1 额定输入电压48 VDC1.2 输入电压范围40~58 VDC2输出特性序号项目技术要求单位备注2.1 输出电压5VDC -5VDC 75VAC VDC/AC2.2 输出电流范围0-200-20 0－0.3 A2.3 电压调整率±4 ±4 ±2 %2.4 输出纹波及噪音≤50 ≤50 mVp-p2.5 动态响应过冲幅度△V:≤±5%Vo2.6 开关机过冲幅度≤10%Vo2.7 效率≥80%2.8 MTBF ≥100,000小时3保护特性序号项目技术要求单位备注3.1 输出过压保护5V 5.5~6.5VDC 空载下测试量-5V -5.5~-6.53.2 输出过流保护额定电流110~150%3.3 输出短路保护输出短路为锁死电源，去掉短路，电源不能恢复正常；重新起动后可恢复正常。
四、安规特性绝缘强度输入—输出1000Vdc/10mA/1min输入—大地500Vdc/10mA/1min输出—大地500Vdc/10mA/1min绝缘电阻输入—输出≥10MΩ输入—大地≥10MΩ输出—大地≥10MΩ五、机械特性及接插件定义（单位：ｍｍ）外形尺寸：254×209×25。
1W大功率LED规格书
V
H
3.4
3.6
I
3.6
3.8
J
3.8
4.0
60
60
70
70
70
80
光通量
Φv
IF=350[mA]
80
80
90
lm
90
90
100
100
100
ห้องสมุดไป่ตู้
120
正向电压测量允许误差 ±3%
光通量测量允许误差±10%
颜色档次
(正向电：350mA, 环境温度=25℃)
B7
B8
B9
C7
C8
C9
x 0.3057 0.3175 0.3193 0.3093 0.3175 0.3300 0.3300 0.3193 0.3300 0.3455 0.3436 0.3300 0.3032 0.3160 0.3175 0.3057 0.3120 0.3300 0.3300 0.3175 0.3300 0.3461 0.3455 0.3300
向电压，在严重的情况下个别 LEDs 可能超过它能承受最大参数。
3.清洗
推荐使用酒精作为LED的清洗溶剂.。当用其他溶剂清洗前需要确定是否会损坏包装和硅胶。根据国际惯 例氟利昂不能用来作为清洗LEDs的溶剂，不要用超声波清洗LEDs，当确实需要用超声波清洗LEDs时，超声 波清洗LEDs的作用取决于例如超声波强度和相关条件等因素。在清洗之前， 需要提前试验以确定是否会给 LEDs带来任何损害.
Tc
6200K-7000k
5500-6200
色区坐标误差： ±0.01 色温误差 ：±10%
5000-5500
6200-7000
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创意银河电机（深圳）有限公司
中国.广东 深圳 龙华 东环二路 油松第十工业区 慧华园 http//:
EPU018-048-028-B VER1.0
Page 4 of 11
1.
General Description / 概述 This product is used for the LED fluorescent lamp Complying with CE, EMC test requirement(conduction, radiation) Ultra-thin, high power factor, high efficiency The voltage range input isolation constant current drive power supply， This product has the low noise, energy saving, environmental protection, high life etc. Characteristics.
APPROVED BY/客户确认栏 客户确认栏
RoHS Available 环保品
CLIENT SIGNATURE (S)
客户签章
PREPARED BY/编制： _____袁 玉 勋 编制： 编制 袁 CHECKED BY/ 审核： ____ 王 家 喜_ 审核：
______
PPROVED BY/批准： _____张_厚_军_________ 批准： 批准 张 厚 军
EPU018-048-028-B VER1.0
Page 1 of 11
PRODUCT SPECIFICATION
产品规格书
PRODUCT /产品名称 : Constant current drive power LED 产品名称 LED 恒流驱动电源 P/N /型号 型号 CLIENT /客户 客户 CLIENT P/N 客户物料编码 DATE /日期 日期 : EPU018-048-028-B : : : 2013-03-05 NOTE / 备注
创意银河电机（深圳）有限公司
中国.广东 深圳 龙华 东环二路 油松第十工业区 慧华园 http//:
EPU018-048-028-B VER1.0
Page 3 of 11
Revision record 变更记录表
No.
ቤተ መጻሕፍቲ ባይዱ序号
Date
变更日期
Version
版本
Reason of revision
4.
Input Electrical Characteristics / 输入电气参数
Station 位号 No. 序号 1 2 3 4 5 6 7. Brightness control voltage / 调亮电压 Vbri Item 项目 Input AC voltage / 输入交流电压 Input current / 输入电流 Input power / 输入功率 Inrush Current /涌入电流 Input frequency / 输入频率 Power Factor / 功率因数 Symbol 符号 Vin Iin Pin Iin Freq PF ------Min 最小值 180 Type 规格值 220 <0.2 15.5 <40 50 ------Max 最大值 264 Unit 单位 V A W A Hz
本产品用于 LED 日光灯符合 CE、 EMC 测试要求（传导，辐射）超薄、高功率因素、高效率、 全电压范围输入的隔离恒流驱动电源，本产品具有低噪声、节能、环保、高寿命等特点。
2.
Features / 特性 High Efficiency, Low Standby Power /高效率，低待机功耗 Wide AC Input Voltage /宽范围输入电压
测试每组输出电压的纹波和噪声时，输出模拟负载端并联一个 0.1uF 的瓷片电容和一个 10uF 的电解电容.
6. Pin Assignments / 插座引脚定义
Input Connector: Pin 引脚 1. 2 Output: Pin 引脚 1. 2. 3. 4. 5. 6. 7. Symbol 符号 VDC VLED+ S VAUX Icont SGND LEDDescription 描述 Non regulated voltage output LED current mode output Signal/ 訊號 輔助輸出/ AUX output Current injection control 次級接地/ Secondary GND 次級接地/ Secondary GND Parameter (参数) 12-35VDC@10mA 33-42V CC500mA 0-5Vin 12VDC max2mA 0V 0V Symbol 符号 L N Description 描述 Input voltage (L)输入电压 L 极 180-264 VAC Input voltage (N)输入电压 N 极 Parameter (参数)
创意银河电机（深圳）有限公司
中国.广东 深圳 龙华 东环二路 油松第十工业区 慧华园 http//:
EPU018-048-028-B VER1.0
Page 6 of 11
纹波和噪声
Remark / 备注:
Measurements shall be conducted with an oscilloscope with 20MHz bandwidth. 1、
测量使用的示波器的带宽为 20MHz.
2、Ripple and noise are measured at the connectors with a 0.1uF ceramic capacitor and a 10uF electrolytic capacitor to simulate system loading.
Creative Galaxy Electric (SZ) Ltd
Weihaw Park, You Song 10th Industrial District, Dong Huan 2nd Road, Long Hua, Shenzhen, China Tel: 86-755-29781299 Fax: 86-755-29781400
知情况下，改进产品或规格书。
Creative Galaxy Electric (SZ) Ltd
Weihaw Park, You Song 10th Industrial District, Dong Huan 2nd Road, Long Hua, Shenzhen, China Tel: 86-755-29781299 Fax: 86-755-29781400
变更原因
Content of revision
变更内容
Prepared by
变更人
Approved by
确认人
This document is carefully checked and believed to be reliable. Creative Galaxy reserves the right to make changes in product or specification at any time and without further notice. 此文件经过仔细检查和核对，内容真实，创意银河有权根据需要，在不另行通
3.
Environmental Condition / 适用环境条件 适用环境条件 Operating Temperature / 工作温度 Storage Temperature / 贮存温度 Operating Humidity / 工作湿度 Storage Humidity / 贮存湿度 : 00C 〜 500C : -100C 〜 600C : 10%〜 80%RH 〜 : 10% 〜 93%RH
Creative Galaxy Electric (SZ) Ltd
Weihaw Park, You Song 10th Industrial District, Dong Huan 2nd Road, Long Hua, Shenzhen, China Tel: 86-755-29781299 Fax: 86-755-29781400
0.9Min Vin=220V, Full load/满载 0V：Brightness min（Output Current： 0.08-0.12A） 5V and suspended：Brightness max
Creative Galaxy Electric (SZ) Ltd
Weihaw Park, You Song 10th Industrial District, Dong Huan 2nd Road, Long Hua, Shenzhen, China Tel: 86-755-29781299 Fax: 86-755-29781400
Creative Galaxy Electric (SZ) Ltd
Weihaw Park, You Song 10th Industrial District, Dong Huan 2nd Road, Long Hua, Shenzhen, China Tel: 86-755-29781299 Fax: 86-755-29781400
创意银河电机（深圳）有限公司
中国.广东 深圳 龙华 东环二路 油松第十工业区 慧华园 http//:
EPU018-048-028-B VER1.0
Page 2 of 11
CONTENT / 目录
Revision Record /变更记录表 1. General Description / 概述 2. Features / 特性 3. Environmental Condition / 适用环境条件 4. Input Electrical Characteristic / 输入参数 5. Output Electrical Characteristic / 输出电气参数 6. Pin Assignments / 插座引脚定义 7．Testing Circuit Diagram / 测试回路示意图 8. Mechanical Dimension / 结构示意图 9. Schematic Diagram /工作原理图 10. PCB Layout Diagram / 线路板印制图 11. Efficiency / 效率 12. Protection / 保护功能 13.Abnormal Condition Testing / 非正常工作条件 14. Notice / 注意事项 15. Safety Parts List / 安規元件清單 P.3 P.4 P.4 P.4 P.4 P.5 P.5 P.6 P.6 P.7 P.8 P.9 P.9 P.9 P.10 P.11
