钢筋锈蚀性状检测作业指导书
钢筋锈蚀性状检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：钢筋锈蚀性状检测作业指导书一、目的为使测试人员在做钢筋锈蚀情况检测时有章可循，并使其操作合乎规范。
二、适用范围适用以PS-6型钢筋锈蚀测定仪采用半电池电位法来定性评估混凝土结构及构件中钢筋的锈蚀性状，适用于带涂层的钢筋以及混凝土已饱水和接近饱水的构件检测。
三、检测依据3.1《建筑结构检测技术标准》（GB/T 50344-2004）；3.2《混凝土结构工程施工质量验收规范》（GB 50204-2015）；3.3《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）；四、主要仪器设备4.1 PS-6型钢筋锈蚀测定仪4.2 HC-GY61型一体式钢筋扫描仪4.3 温度计五、检测前的准备5.1 PS-6型钢筋锈蚀测定仪和HC-GY61型一体式钢筋扫描仪应通过技术鉴定，并必须具有产品合格证。
5.2 PS-6型钢筋锈蚀测定仪由铜-硫酸铜半电池（以下简称半电池）、电压仪和导线构成。
5.2.1 铜-硫酸铜半电池铜-硫酸铜半电池，它由一根不与铜或硫酸铜发生化学反应的刚性有机玻璃管、一只通过毛细作用保持湿润的多孔塞、一个浸泡在刚性管里饱和硫酸铜溶液中的紫铜棒构成，如下图5.2.1所示，饱和硫酸铜溶液应用分析纯硫酸铜试剂晶体溶解于蒸馏水中制备，溶液应清澈且饱和，应使刚性管的底部积有少量未溶解的硫酸铜结晶体，此时可以认为该溶液是饱和的。
铜-硫酸铜半电池在温度为25℃时，与氢电极参照的标准电极电势为0.337V，其温度数为0.9mV/℃。
图5.2.1 铜-硫酸铜半电池剖面图5.2.2 电压仪电压仪应具有采集、显示和存储数据的功能.满量程不宜小于1000mV，在满量程范围内的测试允许误差为士3%。
5.2.3 导线用于连接电压仪与棍凝土中钢筋的导线宜为铜导线.其总长度不宜超过150m、戴面面积宜大于0.75mm2，在使用长度内因电阻干扰所产生的测试回路电压降不应大于0.1mV。
工程试验仪器设备校验方法2012版_下册
混凝土动弹性模量测仪校验记录表
维勃稠度仪校验记录表
氯离子扩散系数测试仪（RCM装置）校验记录表
混泥土电通量测试仪校验记录表
真空饱水机校验记录表
混凝土徐变室校验记录表
混凝土、砂浆测长仪校验记录表
混泥土抗裂实验箱校验记录表
混凝土与钢筋握裹力实验夹具校验记录表
混凝土钢筋锈蚀仪校验记录表
混凝土碳化箱校验记录表
试验室用砂浆搅拌机校验记录表
砂浆凝结时间测定仪校验记录表
钢筋标距仪校验记录表
钢筋冷弯弯芯校验记录表
洛杉矶磨耗机校验记录表
钻心取样机校验记录表
环刀校验记录表
灌砂仪校验记录表
量瓶校验记录表
液塑限联合测定仪校验记录表
土工标准筛校验记录表
击实仪校验记录表
表面振动压实仪校验记录表
路面材料强度试验仪校验记录表
无侧限试模校验记录表
动力触探（标准贯入）仪校验记录表
渗透仪校验记录表
相对密度仪校验记录表。

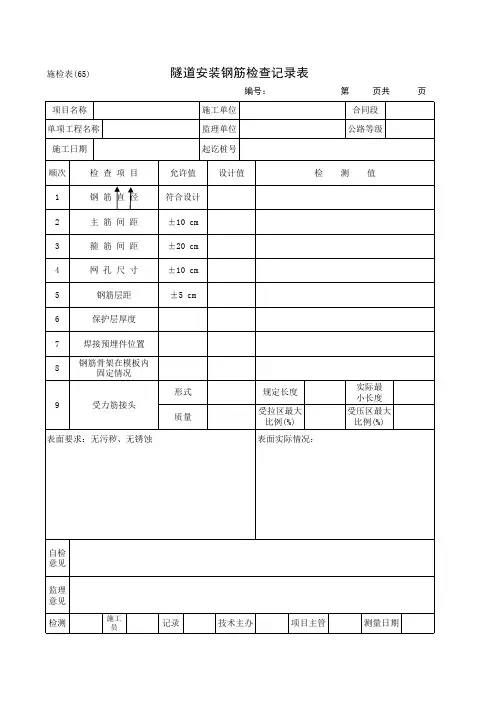

隧道安装钢筋检查记录表
