铜排技术规范目录目录 (2)前言 (3)1目的 (4)2 适用范围 (4)3引用/参考标准或资料 (4)4 规范内容 (4)4.1基本功能描述 (4)4.2 技术要求 (5)4.2.1 一般设计要求 (5)4.2.2 设计选型 (5)4.2.3基础数据 (6)5检验/试验要求5.1检查母线及其附件的质量，按图纸技术要求检验5.2镀层检验5.3搭接面检查5.4绝缘性能指标5.5母线样件防腐试验前言本规范由有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。
本规范根据国家标准GB5585.1-85《电工用铜、铝及其合金母线》、GB7251-97《低压成套开关设备》、ZBK45017-90《电力系统用直流屏通用技术条件》、GB/T9798-97《金属覆盖层镍电镀层》、《电器制造技术手册》等标准编制而成，于2001年11月30日首次发布。
本规范由结构造型设计部及外协加工管理部门遵照执行。
本规范拟制部门：结构造型设计部；本规范拟制人：；本规范批准人：1目的本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料。
指导铜排的加工、检验和验收。
2 适用范围电源、电气产品的铜母线设计、制造和检验3引用/参考标准或资料GB5585.1-85《电工用铜、铝及其合金母线》之《第一部分：一般规定》 GB5585.2-85《电工用铜、铝及其合金母线》之《第二部分：铜母线》 GB7251-97《低压成套开关设备》ZBK45017-90《电力系统用直流屏通用技术条件》GB/T9798-97《金属覆盖层 镍电镀层》GB/T2681-81 《电工成套装置中导线颜色》GB/T3181-95 《漆膜颜色标准样本》GB/T1720-79 《漆膜附着力测定法》《电器制造技术手册》之《第二十二章：母线连接工艺》等4 规范内容4.1基本功能描述4.1.1 满足电气功能需要，实现电流、电压及电信号的传输；4.1.2 对大截面导线用铜排代替，工艺要求低，易弯曲，容易实现连接；4.1.3 对小截面导线用铜排代替，体积小，美观且容易固定；4.1.4 在实现电流汇接，接地功能时，接线方便；4.1.5 铜排由机械加工后，直接连接在结构件上，简化总装生产。
铜排载流量国标手册

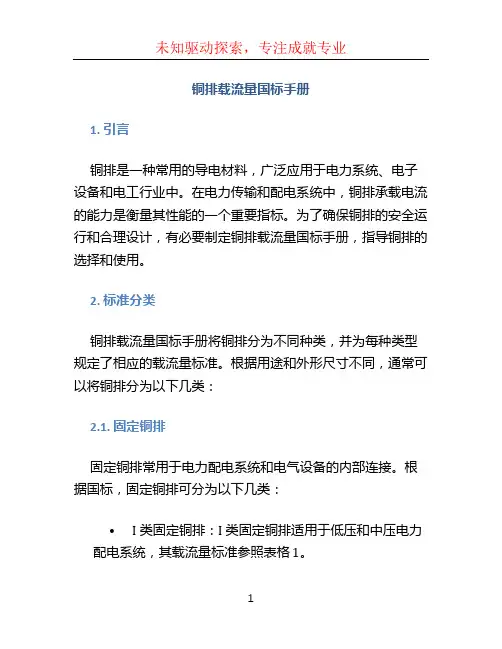

铜排载流量国标手册1. 引言铜排是一种常用的导电材料，广泛应用于电力系统、电子设备和电工行业中。
在电力传输和配电系统中，铜排承载电流的能力是衡量其性能的一个重要指标。
为了确保铜排的安全运行和合理设计，有必要制定铜排载流量国标手册，指导铜排的选择和使用。
2. 标准分类铜排载流量国标手册将铜排分为不同种类，并为每种类型规定了相应的载流量标准。
根据用途和外形尺寸不同，通常可以将铜排分为以下几类：2.1. 固定铜排固定铜排常用于电力配电系统和电气设备的内部连接。
根据国标，固定铜排可分为以下几类：•I 类固定铜排：I 类固定铜排适用于低压和中压电力配电系统，其载流量标准参照表格 1。
•II 类固定铜排：II 类固定铜排适用于高压电力电缆桥架或开关设备的连接，其载流量标准参照表格 2。
2.2. 动力铜排动力铜排用于高压电力传输系统和大型电动机的连接。
根据国标，动力铜排可分为以下几类：•I 类动力铜排：I 类动力铜排适用于低压和中压电力传输系统，其载流量标准参照表格 3。
•II 类动力铜排：II 类动力铜排适用于高压电力传输系统，其载流量标准参照表格 4。
2.3. 信号铜排信号铜排通常用于电子设备和通信系统中。
根据国标，信号铜排可分为以下几类：•I 类信号铜排：I 类信号铜排适用于低频信号传输，其载流量标准参照表格 5。
•II 类信号铜排：II 类信号铜排适用于高频信号传输，其载流量标准参照表格 6。
3. 载流量计算方法为了保证铜排的安全运行，需根据实际应用场景计算铜排的载流量。
在国标手册中，提供了一套标准的载流量计算方法，以确保铜排不超过其承载能力。
计算铜排载流量的方法如下：1.确定铜排材料的截面积。
2.考虑环境因素和散热条件，决定铜排温度上限。
3.根据铜排长度和截面积，确定铜排的有效侧面积。
4.根据载流量标准表格，查找相应铜排类型和有效侧面积的载流量值。
5.比较实际电流和计算得到的载流量值，不超过载流量的铜排可以安全使用。
低压配电铜排载流量设计

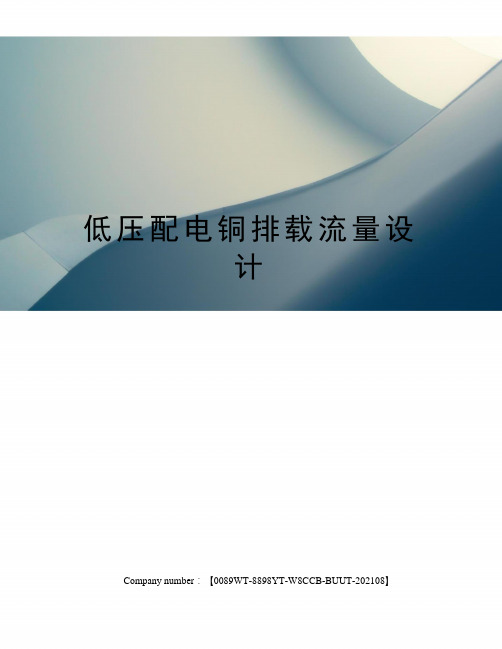

低压配电铜排载流量设计Company number：【0089WT-8898YT-W8CCB-BUUT-202108】低压配电铜排载流量设计目录目录..............................................................................................................1 目的...........................................................................................................2 适用范围................................................................................................... 3引用/参考标准或资料 .............................................................................4 材料介绍...................................................................................................铜和铜合金板 (5)牌号及状态 ..........................................................................................................................力学性能 ..............................................................................................................................5规范内容...................................................................................................基本功能描述 ......................................................................................................................技术要求.............................................................................................................................6 铆接介绍...................................................................................................7 检验/试验要求 .........................................................................................检查铜排及其附件的质量，按图纸技术要求检验.........................................................镀层检验 ..............................................................................................................................搭接面检查.........................................................................................................................铜排样件防腐试验.............................................................................................................1 目的本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料，保证设计人员设计出的零件有较好的加工工艺性，加快加工进度，降低加工成本。
低压配电铜排载流量设计修订稿
低压配电铜排载流量设计内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）低压配电铜排载流量设计目录目录...............................................................1 目的.............................................................2 适用范围......................................................... 3引用/参考标准或资料 ..............................................4 材料介绍.........................................................4.1铜和铜合金板 (5)4.2牌号及状态 .....................................................4.3力学性能 ....................................................... 5规范内容 .........................................................5.1基本功能描述 ...................................................5.2 技术要求.......................................................6 铆接介绍.........................................................7 检验/试验要求....................................................7.1 检查铜排及其附件的质量，按图纸技术要求检验.....................7.2镀层检验 .......................................................7.3 搭接面检查.....................................................7.4 铜排样件防腐试验...............................................1 目的本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料，保证设计人员设计出的零件有较好的加工工艺性，加快加工进度，降低加工成本。

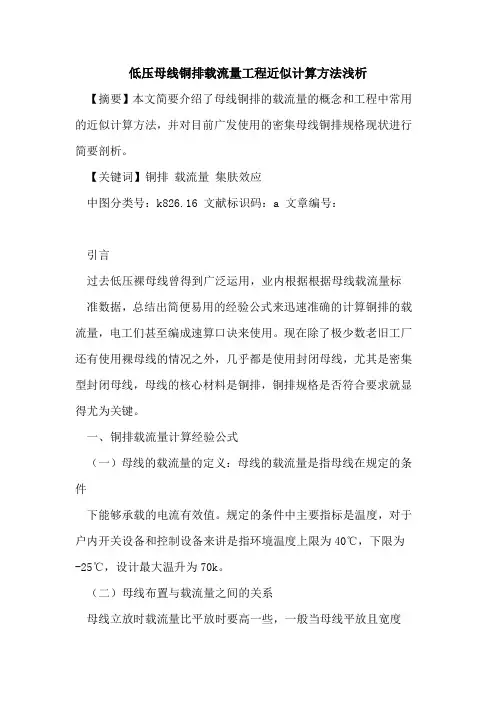

低压母线铜排载流量工程近似计算方法
【摘要】本文简要介绍了母线铜排的载流量的概念和工程中常用的近似计算方法，并对目前广发使用的密集母线铜排规格现状进行简要剖析。
【关键词】铜排载流量集肤效应
中图分类号：k826.16文献标识码：a文章编号：
引言
过去低压裸母线曾得到广泛运用，业内根据根据母线载流量标
准数据，总结出简便易用的经验公式来迅速准确的计算铜排的载流量，电工们甚至编成速算口诀来使用。现在除了极少数老旧工厂还有使用裸母线的情况之外，几乎都是使用封闭母线，尤其是密集型封闭母线，母线的核心材料是铜排，铜排规格是否符合要求就显得尤为关键。
（四）说明
1、以上计算公式适用于120×12及以下规格的国家标准尺寸
矩形铜母排裸露敷设于空气中，其计算结果与手册中提供的载流量非常接近，在实际工程中应用广泛。
2、对于非准标尺寸（国标中未列出规格）的矩形铜母线，该
公式计算结果仅限参考配电系统中封闭式母线，尤其是密集型封闭母线使用非常广泛，该类产品最核心的材料就是铜排，铜排的纯度和用料是否充足直接关系到产品质量，乃至供电系统的安全可靠性。近年来，随着价格竞争日益激烈，密集母线产品的铜排采用“中间打孔”，“压缩规格”，“铜包铝”等多种方式偷工减料来降低成本，从而导致产品载流量降低、质量不合格，运行中发生事故的现象时有发生。是否可以借助经验公式对密集母线的铜排进行计算，进而判断铜排的用料是否充足呢？笔者通过对多个母线生产厂家进行实地考察，选择三家优质品牌的产品进行计算，结果详见下附表1。
40℃时三层铜母线与单层母线载流量载流量的关系式：i3=
2id
式中，i3为三层铜母线（两层母线间有等于母线厚度的空气）
的载流量（a）；id为为单层铜母线的载流量（a）。
铜排标准及载流量计算
圆角圆边全圆边省略B Q 软态硬态R Y其中含银TM -TH11M 0.08-0.15TH12M 0.16-0.25r 0.5a 0.81.21.63.2r 0.25a r 0.5a 计算时，20℃时铜和铜合金母线的参数如下g/cm 3℃-1℃-1234.45234.45=1/0.00393-20℃-1242.47电阻的温度系数，是指当温度每升高一度时，电阻增大的百分数。
例如，铂的温度系数是0.00374/℃。
它是一个百分数。
在20℃时，一个1000欧的铂电阻，当温度升高到21℃时，它的电阻将变为1003.74欧。
实际上，在电工书上给出的是“电阻率温度系数”，因为我们知道，一段电阻线的电阻由四个因素决定：1、电阻线的长度；2、电阻线的横截面积；3、材料；4、温度。
前三个因素是自身因素，第四个因素是外界因素。
电阻率温度系数就是这第四个因素的作用大小。
实验证明，绝大多数金属材料的电阻率温度系数都约等于千分之4左右，少数金属材料的电阻率温度系数极小，就成为制造精密电阻的选材，例如：康铜、锰铜等。
242.47=1/0.00381-200.017094017=1/58.5ρ75 Ω·mm 2/m 0.020*******.021*******.0170940170.020780962TMY 、THMY 0.0172410.01777ρ20 Ω·mm 2/m TMR 、THMR TMY 、THMY 0.003930.00381电阻温度系数(20℃时)a ×b-0.214a20.0000178.89密度线膨胀系数a截面a ×b-0.0684a 225＜a a截面TMR 、THMR a ×b-0.858r 2全圆边a截面圆边二类银铜合金母线化学成分%铜加银不小于99.9099.90a ≤2.82.8＜a ≤4.754.75＜a ≤12.5圆角GB/T 5585.1-2005 电工用铜、铝及其合金母线第1部分：铜和铜合金母线按截面形状分按状态分12.5＜a ≤2599.90型号名称铜母线一类银铜合金母线化学成分名称单位计算按允许温升计铜排厚δmm 6铜排宽h mm 80宽厚比h/δ13.33333额定频率f Hz 50工作温度下R 100Ω0.004578100m 长导体在工作温度下的直流电阻工作温度℃9070℃电阻率Ω·mm 2/m0.021974(f/R 100)^0.5104.5088集肤效应kf(查图) 1.054按保定变压器手册P367载流量IA 29001565.481976热损耗功率P=kf*I^2*R W 40578.9711825综合传热系数k12.5100m 有效散热面积S=2*(h+δ)*100*10^(-3)m 217.2温升τ=P/S/k K188.739455环境温度35根据《高低压电器速查速算手册》-方大千等编允许温度θ12025303540455090 1.13 1.09 1.04 1.000.950.900.8580 1.15 1.11 1.05 1.000.940.880.8270 1.20 1.13 1.07 1.000.930.850.7665 1.22 1.15 1.08 1.000.910.820.7160 1.26 1.18 1.10 1.000.890.770.63501.41 1.29 1.15 1.000.820.580.00排厚mm 排宽mm 面积mm 2周长mm 推算θ2=35表θ2=35推算θ2=40推算θ2=45表θ2=35推算θ2=45表θ2=35推算θ2=4531545361851851711563206046241242223204325755629830027525143012068415420384350440160885455505044604502001086766255704602401288067456805402009061761557052155025011076275570564456030013090890084076758040017011991109101262012052363336306630180725234844426402409268363257765030011284384078071266036013210029909278461530129319701664680480172132113001222111618601571239020196100600212163915901517138521701833279023578604801361174116010879921900160524602079880640176154314901428130323001943297025108100800216191118301768161426902273346029248120960256227921102109192529902527382032281060600140133213001233112522501901290024501080800180174416701614147427302307351029661010010002202156203019951822318026874090345610120120026025672330237621693610305145803870单片载流量AK=((θ1-θ2)/(θ1-35))^0.5环境温度θ2二片三片铜排截流量按θ1=70(表数据摘自新编电工实用手册)铜排尺寸。
铜排载流量表
2(80×10)
1950
2120
2575
2735
2345
推荐平均值
26
2(100×6)
1564
1700
2000
2170
1859
推荐平均值
27
2(100×8)
1930
2100
2470
2690
2298
推荐平均值
28
2(100×10)
2320
2500
2935
3185
2735
推荐平均值
29
2(120×8)
404
425
522
550
475
推荐平均值
6
40×5
452
475
551
588
517
推荐平均值
7
50×5
556
585
721
760
656
推荐平均值
8
50×6
617
650
797
840
726
推荐平均值
9
60×6
731
770
940
990
858
推荐平均值
10
60×8
858
900
1101
1160
1005
推荐平均值
11
2140
2330
2750
2995
2554
推荐平均值
30
2(120×10)
2615
2840
3330
3620
3101
推荐平均值
变压器额定电流计算方法
额定电流I=容量S/（1.732X电压V）
如：计算1250KVA的变压器低压侧电流1250KVA/（1.732*400V）=1.804KA=1804A
铜排标准及载流量计算
圆角圆边全圆边省略B Q 软态硬态R Y其中含银TM -TH11M 0.08-0.15TH12M 0.16-0.25r 0.5a 0.81.21.63.2r 0.25a r 0.5a 计算时，20℃时铜和铜合金母线的参数如下g/cm 3℃-1℃-1234.45234.45=1/0.00393-20℃-1242.47电阻的温度系数，是指当温度每升高一度时，电阻增大的百分数。
例如，铂的温度系数是0.00374/℃。
它是一个百分数。
在20℃时，一个1000欧的铂电阻，当温度升高到21℃时，它的电阻将变为1003.74欧。
实际上，在电工书上给出的是“电阻率温度系数”，因为我们知道，一段电阻线的电阻由四个因素决定：1、电阻线的长度；2、电阻线的横截面积；3、材料；4、温度。
前三个因素是自身因素，第四个因素是外界因素。
电阻率温度系数就是这第四个因素的作用大小。
实验证明，绝大多数金属材料的电阻率温度系数都约等于千分之4左右，少数金属材料的电阻率温度系数极小，就成为制造精密电阻的选材，例如：康铜、锰铜等。
242.47=1/0.00381-200.017094017=1/58.5ρ75 Ω·mm 2/m 0.020*******.021*******.0170940170.020780962TMY 、THMY 0.0172410.01777ρ20 Ω·mm 2/m TMR 、THMR TMY 、THMY 0.003930.00381电阻温度系数(20℃时)a ×b-0.214a20.0000178.89密度线膨胀系数a截面a ×b-0.0684a 225＜a a截面TMR 、THMR a ×b-0.858r 2全圆边a截面圆边二类银铜合金母线化学成分%铜加银不小于99.9099.90a ≤2.82.8＜a ≤4.754.75＜a ≤12.5圆角GB/T 5585.1-2005 电工用铜、铝及其合金母线第1部分：铜和铜合金母线按截面形状分按状态分12.5＜a ≤2599.90型号名称铜母线一类银铜合金母线化学成分名称单位计算按允许温升计铜排厚δmm 6铜排宽h mm 80宽厚比h/δ13.33333额定频率f Hz 50工作温度下R 100Ω0.004578100m 长导体在工作温度下的直流电阻工作温度℃9070℃电阻率Ω·mm 2/m0.021974(f/R 100)^0.5104.5088集肤效应kf(查图) 1.054按保定变压器手册P367载流量IA 29001565.481976热损耗功率P=kf*I^2*R W 40578.9711825综合传热系数k12.5100m 有效散热面积S=2*(h+δ)*100*10^(-3)m 217.2温升τ=P/S/k K188.739455环境温度35根据《高低压电器速查速算手册》-方大千等编允许温度θ12025303540455090 1.13 1.09 1.04 1.000.950.900.8580 1.15 1.11 1.05 1.000.940.880.8270 1.20 1.13 1.07 1.000.930.850.7665 1.22 1.15 1.08 1.000.910.820.7160 1.26 1.18 1.10 1.000.890.770.63501.41 1.29 1.15 1.000.820.580.00排厚mm 排宽mm 面积mm 2周长mm 推算θ2=35表θ2=35推算θ2=40推算θ2=45表θ2=35推算θ2=45表θ2=35推算θ2=4531545361851851711563206046241242223204325755629830027525143012068415420384350440160885455505044604502001086766255704602401288067456805402009061761557052155025011076275570564456030013090890084076758040017011991109101262012052363336306630180725234844426402409268363257765030011284384078071266036013210029909278461530129319701664680480172132113001222111618601571239020196100600212163915901517138521701833279023578604801361174116010879921900160524602079880640176154314901428130323001943297025108100800216191118301768161426902273346029248120960256227921102109192529902527382032281060600140133213001233112522501901290024501080800180174416701614147427302307351029661010010002202156203019951822318026874090345610120120026025672330237621693610305145803870单片载流量AK=((θ1-θ2)/(θ1-35))^0.5环境温度θ2二片三片铜排截流量按θ1=70(表数据摘自新编电工实用手册)铜排尺寸。
低压铜排载流量
低压铜排载流量摘要：一、低压铜排简介1.低压铜排的定义2.低压铜排的应用领域二、低压铜排载流量的相关知识1.载流量的定义2.影响低压铜排载流量的因素3.提高低压铜排载流量的方法三、低压铜排载流量的计算方法1.一般计算方法2.复杂情况下计算方法四、低压铜排载流量的实际应用与案例1.实际工程中的应用2.案例分析五、低压铜排载流量的注意事项1.安全问题2.选择合适的载流量正文：低压铜排是一种广泛应用于电力系统、电气设备中的导电材料。
它具有优良的导电性能、良好的机械强度和抗腐蚀性能，被广泛应用于各种低压电气设备中。
在实际应用中，低压铜排的载流量是一个重要的参数，直接影响着设备的运行稳定性和安全性。
本文将对低压铜排的载流量进行详细介绍。
一、低压铜排简介低压铜排，顾名思义，是一种用于低压电气设备的铜制导电材料。
它由高纯度电解铜制成，具有优良的导电性能、良好的机械强度和抗腐蚀性能。
低压铜排主要用于电力系统、电气设备、自动化控制等领域。
二、低压铜排载流量的相关知识1.载流量的定义载流量是指在一定的环境条件下，导电材料在单位时间内能承受的电流大小。
低压铜排的载流量是指在给定的电压、温度、湿度等条件下，低压铜排能承受的最大电流。
2.影响低压铜排载流量的因素低压铜排的载流量受多种因素影响，如材料、截面、温度、散热条件等。
其中，材料和截面是影响载流量的主要因素。
高纯度的电解铜具有较高的导电性能，可以承受更大的载流量；而增大截面可以提高低压铜排的载流量。
3.提高低压铜排载流量的方法提高低压铜排的载流量可以从以下几个方面进行：（1）选择优质的材料：选用高纯度电解铜作为材料，可以提高低压铜排的导电性能，从而提高载流量。
（2）合理设计截面：根据实际需要，合理选择低压铜排的截面，以满足设备的载流量需求。
（3）优化散热条件：合理的散热条件有助于降低低压铜排的工作温度，从而提高载流量。
三、低压铜排载流量的计算方法1.一般计算方法低压铜排的载流量可以通过经验公式进行计算。
低压配电铜排载流量设计
低压配电铜排载流量设计一、低压配电铜排载流量的概念二、低压配电铜排载流量设计的原则1.安全性原则：设计的铜排载流量应大于系统实际负荷电流，以确保电气设备正常运行。
同时，还应考虑到故障时电流过载的情况，确保铜排能够承受短时间内较高的电流。
2.稳定性原则：铜排的截面积越大，其导电能力越强，电阻越小，电能传输的稳定性也越好。
因此，在设计中应尽量选择截面积较大的铜排，以提高电力传输的稳定性。
3.经济性原则：设计时需要考虑铜排造价及材料费用，应选择在满足安全和稳定性的前提下，尽量节约材料，减少成本。
三、低压配电铜排载流量的具体设计过程1.计算负荷电流：首先需要根据设计需求以及电气设备的功率、启动电流等参数，计算出系统的负荷电流。
负荷电流根据实际情况可能会不断调整，所以在设计中需要有一定的余量。
2.选择铜排规格：选择合适的铜排截面积，可以根据负荷电流和实际需求，查找相关铜排的载流量表格，找到能够承受负荷电流的合适铜排规格。
3.核算载流量：根据选择的铜排规格和载流量表格，核算选定铜排的实际载流量。
载流量计算公式为：载流量=铜排横截面积×密度×铜导电率。
4.检查设计是否满足安全性和稳定性原则：将计算得到的载流量与负荷电流进行对比，确保铜排载流量大于负荷电流，同时还需要确认设计是否满足安全性和稳定性的要求。
5.考虑散热和接地：设计中还需要考虑铜排的散热问题，选择合适的散热措施，以确保铜排在电流过载时不会过热。
此外，还需要对铜排进行良好的接地，以保证安全性。
6.绘制相关图纸和技术文件：最后，设计师需要根据实际设计结果，绘制详细的图纸和技术文件，以便后续的施工和安装。
低压配电铜排载流量设计是电气设计中的重要环节，合理的设计可以保证系统的电能稳定供应和设备安全运行。
在设计过程中，设计师需要根据实际需求和选定的铜排规格，进行负荷电流的计算、铜排选择和核算载流量等步骤，确保设计满足安全、稳定和经济等原则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电铜排载流量设计目录目录 (1)1 目的 (2)2 适用范围 (2)3引用/参考标准或资料 (2)4 材料介绍 (3)4.1铜和铜合金板 (3)4.2牌号及状态 (3)4.3力学性能 (4)5规范内容 (5)5.1基本功能描述 (5)5.2技术要求 (5)6 铆接介绍 (10)7 检验/试验要求 (11)7.1检查铜排及其附件的质量，按图纸技术要求检验 (11)7.2镀层检验 (11)7.3搭接面检查 (13)7.4铜排样件防腐试验 (14)版权所有侵权必究1 目的本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料，保证设计人员设计出的零件有较好的加工工艺性，加快加工进度，降低加工成本。
同时指导铜排的加工、检验和验收。
2 适用范围适用于英威腾公司的铜排设计、制造和检验。
3引用/参考标准或资料GB5585.1-2005《电工用铜、铝及其合金母线》第1部分：铜和铜合金母线 GB7251-2008《低压成套开关设备》GB/T9798-2005《金属覆盖层镍电镀层》GB/T/12599-2002《金属覆盖层锡电镀层》GB/T 5231-2001 加工铜及铜合金化学成分和产品形状GB/T 2040-2002 铜及铜合金板材GB/T 2529-2005 导电用铜板和条《电器制造技术手册》之《第二十二章：母线连接工艺》等4 材料介绍4.1铜和铜合金板常用的铜和铜合金板材主要有两种：紫铜T2和黄铜H62。
紫铜T2是最常见的纯铜，外观呈紫色，又称紫铜，具有高的导电和导热性，良好的耐腐蚀性和成形性，但强度和硬度比黄铜低得多，价格也非常昂贵，主要用做导电、导热，耐腐蚀元件，一般用于电源上需要承载大电流的零件。
黄铜H62，属高锌黄铜，具有较高的强度和冷、热加工性，易进行各种形式的成形加工和切削加工。
主要用于各种深拉伸和折弯的受力零件，其导电性不如紫铜，但有较高的强度和硬度，价格也比较适中，在满足导电要求的情况下，尽可能选用黄铜代替紫铜，可以大大降低材料成本。
4.2牌号及状态公司铜板常用二号铜的纯铜，代号T2;铜母线使用二号铜的纯铜，代号TM。
A 所使用铜板的状态、规格应符合下表：通常铜板选用T2Y，状态选用硬（Y）B 所使用的铜母线的状态、规格应符合下表：通常铜母线选用TMY，状态选用硬态（Y）4.3力学性能铜板的弯曲性能T≦10mm铜板的弯曲性能（T表示板厚）铜母线的弯曲性能：铜母线的宽边弯曲90°，表面应不出现裂纹，弯曲圆柱的直径应5规范内容5.1基本功能描述5.1.1 满足电气功能需要，实现电流、电压及电信号的传输；5.1.2 对大截面导线用铜排代替，工艺要求低，易弯曲，容易实现连接；5.1.3 对小截面导线用铜排代替，体积小，美观且容易固定；5.1.4 在实现电流汇接，接地功能时，接线方便；5.1.5 铜排由机械加工后，直接连接在结构件上，简化总装生产。
5.2 技术要求5.2.1 一般设计要求(1) 以合适的铜排满足电气性能要求。
(2) 电源、电气产品中正常的工作、温升、环境及运输时产生的振动不应使铜排连接有异常变化。
(3) 结构设计时应考虑到不同材料的热膨胀影响及电化学腐蚀作用对材料的影响。
(4) 铜排之间的连接应保证有足够和持久的接触压力，以满足小的接触电阻及温升要求，但不应使铜排产生永久变形。
5.2.2 设计选型(1) 铜母线用型号，规格及标准编号表示(参考GB5585-85)。
铜母线截面形状a:厚度即窄边尺寸mmb:宽度即宽边尺寸mmr:圆角或圆边半径mm如：窄边为10，宽边为100的铜母线，硬状态。
在图纸材料栏中表示为：TMY-100X10铜母线的型号如表1所示。
表1 铜母线的型号一览表对于标准规格铜母线满足不了设计要求时，可使用纯铜板，如厚度为3的纯铜板零件，在图纸材料栏中表示为：T2Y-3.0（参考GB2059-89）(2) 基本状态退火的 O——适用于完全退火而获得最小强度状态的压力加工制品硬的 H——适用于退火后进行冷加工或冷加工与不完全退火结合而获得标准规定的机械性能的制品。
(3) 对母线材料及加工的技术要求➢铜母线应采用符合GB468-82要求的铜线锭制造➢铜母线的电阻率不大于0.01774欧姆.mm2/m➢铜排表面有裂痕,斑痕,凹坑及有硝石沉积的母线不得使用➢表面有直径大于2.5mm，深度大于0.15mm气孔的母线不得使用➢经过折弯加工的母线不得平直或重新折弯使用➢母线需矫直，校平，在剪切断面，钻孔及冲孔后应去除毛刺➢母线各搭接面应用压力机蹲平,校平，保证搭接面接触良好5.2.3基础数据(1) 常用铜母线规格及载流量如表2所示。
表2 单条铜母线规格及载流量（铜母线最高允许温度为70℃）一览表表3 2～3片铜母线叠加时的载流量（铜母线最高允许温度为70℃、环境温度为25℃）铜板制作的铜排结构件载流量参考以上表格(2) 铜排应考虑到刚度进行选择；如在铜排上开多个孔必须考虑所开孔对铜排截面的影响，适当增加铜排截面积。
(3) 根据选用铜排的宽度确定搭接形式及钻孔位置的要求如表4所示。
表4经实际总结出的经验数据，用以规范结构设计，确定铜排的搭接形式；开孔大小及孔位尺寸表4 根据选用铜排的宽度确定搭接形式及钻孔位置的要求参照表(4) 铜排折弯，公司推荐的弯曲半径如表5所示。
表5 铜排宽面弯曲（平弯）推荐的弯曲半径铜排厚度折弯内角半径T=1--2 R=2T=3--4R=4T=5--6R=10T=8--12R=15（铜排截面）折弯内半径R示意图(5) 母线扭转90°时,其扭转部分的总长度不小于母线宽度2.5倍(不推荐)。
(6) 铜排折弯内角需标注在图纸上。
(7) 铜排压印等标示应标注，压印位置公差允许在±5mm范围内。
(8) 铜排通常外形倒角R2，特殊情况按图纸标注，如图：R角位置示意图6 铆接介绍铜排可以直接通过攻丝、铆接螺母或光孔形式来实现连接。
（视板材厚度而定）铜排在使用涨铆螺母时,为了连接牢固可靠,一般选取六角涨铆螺母,供应商选择螺母时会根据铜排厚度来选用适合板厚的螺母(铆接厚铜排的螺母一般为定制).铜排上有时也会铆接螺钉,通常选用(HFH)高强度铆钉来实现。
7 检验/试验要求7.1 检查铜排及其附件的质量，按图纸技术要求检验表面质量7.1.1.铜排应选用优质材料，材料表面缺陷少、颜色均匀7.1.2.加工时须进行表面保护，避免损伤表面；装配人员安装时必须戴手套，防止表面留下手印、污渍。
7.1.3.铜排折弯后，弯角处不能有明显裂纹.7.1.4.严禁在铜排冲错孔的情况下，在圆孔位置填充同样大小的铜材进行修补。
7.1.5.铜母线需经过校直，铜母线宽面的弯曲度每米不大于2mm，窄面的弯曲度每米不大于3mm。
7.2 镀层检验主要应用的镀层:亮镍, 亮锡镀层性能、特点电镀镍（推荐使用）1.电镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，能抵抗大气、碱和某些酸的腐蚀。
2.可作为防护装饰性镀层3.厚度均匀性电镀锡具有抗腐蚀、耐变色、无毒、易焊、柔软和延展性好，但易划伤，不宜接触手汗，不宜存放在潮湿地方，否则易变色。
7.2.1 镀层表示法图纸要求标注为：镀镍 Cu/Ni15b 镀锡 Cu /Sn15b标注诠释:(1) Cu/-表示基体为铜或铜合金(2) 化学符号Ni，表示镍镀层；Sn, 表示锡镀层(3) Ni、Sn后的数字，代表镀层的最小厚度，um(4) 按使用条件为室外一般的大气环境，且铜层作为底层时的镀层的最小厚度为15um(5) 数字后的小写字母，表示镀层的类型：b——表示是全光亮的电镀规范下沉积的镀层。
7.2.2 铜基体电镀前的处理电镀生产方和需方应对电镀前基体的表面状态作出规定或协商认可。
通常采用砂光铜排表面的作法；然后供方对工件主要表面进行检查，确认是否有明显的表面缺陷，如气孔，裂纹和不合要求的覆盖层，或者任何对最后的精饰不利的其它缺陷，检查铜排表面平面度，特别是搭接部分的平面度。
所有缺陷都应在作任何处理之前提请需方注意。
7.2.3 外观电镀后未经任何加工的表面，不应有明显的电镀缺陷，如鼓泡，麻点，孔隙，脱皮，粗糙，裂纹，漏镀，污迹或不良颜色。
表面上不可避免的挂具痕迹及其位置也应由需方作出规定。
a 所有零件都应按 GB 5926-86 进行外观检查。
b 镍镀层应是光亮带有柔和浅黄色的银白色；锡镀层应是呈光亮淡灰色。
c 镀层结晶应均匀、细致、光滑、连续。
d 在零件的非主视表面，允许有以下缺陷：1）小而少的夹具印（夹具印小于 1×1 mm2）；2）镍镀层局部呈雾状、锡镀层轻微的水印或灰暗影（雾状、水印或灰暗影面积小于10×10 mm2）。
不允许：3）镀层有斑点、黑点、烧焦、粗糙、针孔、麻点、分层、起泡、起皮、脱落：4）树枝状、海绵状和条纹状镀层；5）局部无镀层（盲孔内、以及深度大于直径的孔内部分除外）；7.2.4 镀层厚度的测定镀层厚度测定在需方指定的主要表面上任何位置进行，所用方法测量误差必须小于10%。
(1).厚度仪法（膜厚计）(2).直接测量确定一个参考点，测定前后该点的厚度便可得出镀层厚度。
这可使用普通的工程量具，如千分尺、深度规等进行。
7.2.5 结合强度实验镀层的结合强度应按GB5270中规定的锉刀试验，或热震试验方法中的一种进行。
试验后镀层不应与基体有任何形式的分离。
7.3 搭接面检查检查各电气连接处接触是否可靠，可检查铜排连接处间隙大小或连接处的温度高低。
7.3.1铜排连接处的检验方法(1).使用0.03mm塞尺插入铜排搭接面的间隙中，从四个方向插入，塞尺四个方向插入的最大深度之和不大于该处搭接周长的12.5%。
单个方向塞尺插入的长度不大于该处搭接长度的25%L1+L2+L3+L4≦(A+B+A+B)×12.5%；L1≦A×25％，L3≦A×25％；L2≦B×25％，L4≦B×25％；L1,L2,L3,L4:插入方向1，2，3，4的塞尺最大插入深度。
A:铜排1的搭接宽度。
B:铜排2的搭接宽度。
(2).可拆连接处接触压力不小于10MPa.(3).连接处接触电阻不大于同等长度单根铜排的电阻，或电压降不大于7mV.(4).如以连接处的温度高低判断，温度不高于70℃.7.3.2 以20～25Hz的固有频率施加9.8m/s2加速度6h，无变形和松动，接触电阻及温升值不变.7.4 铜排样件防腐试验通常通过考查镀层厚度，（厚度可用厚度仪测量来测量）一般不作试验。
