DDS-307电导率仪操作规程
DDS-307型电导率仪操作维护规程
DDS-307型电导率仪操作/维护规程
一使用
1开机
1.1 电源线插入仪器电源插座。
1.2 按电源开关，接通电源，预热30分钟后，进行校准。
2 校准
仪器使用前必须进行校准！
将量程选择开关旋钮指向“检查”，“温度”补偿调节旋钮指向“25”度线，调节“校准”调节旋钮，使仪器显示1.000。
3 测量
仪器校准后客人、直接测量待测溶液。
将测量开关置“测量”档，选用适当的量程，将清洁之电极插入被测溶液中，仪器显示的即为该被测液在溶液温度下的电导率。
二、维护内容
1.外观维护
经常擦拭仪器外部，保持仪器干净无尘。
检查各部件、按钮及连接部位能否正常使用，仪器设备是否漏电，安全情况。
已经极化或弄脏的电极应重新镀铂或清洗，以恢复电导池的活性表面。
一般情况下，用热水加一些温和的液体清洁剂进行清洁。
大多数有机物可以很容易用丙酮清洁，亚氯酸溶液可以去除藻类、细菌或霉菌。
但不要用研磨剂清理电极。
将电极放在配套的储存液中保存。
三、注意事项
因温度补偿系采用固定的2%的温度系数补偿的，所以在高精度测量时，精良不采用温度补偿。
为确保测量精度，电极使用前应用于的蒸馏水（或去离子水）冲洗二次，然后用被测试样冲洗三次方可测量。
选择量程时，能在低一档量程内测量的，不放在高一档量程。
在低档时，若以超出量程，仪器显示屏左侧第一位显示1（溢出显示）。
此时选择高一档量程。

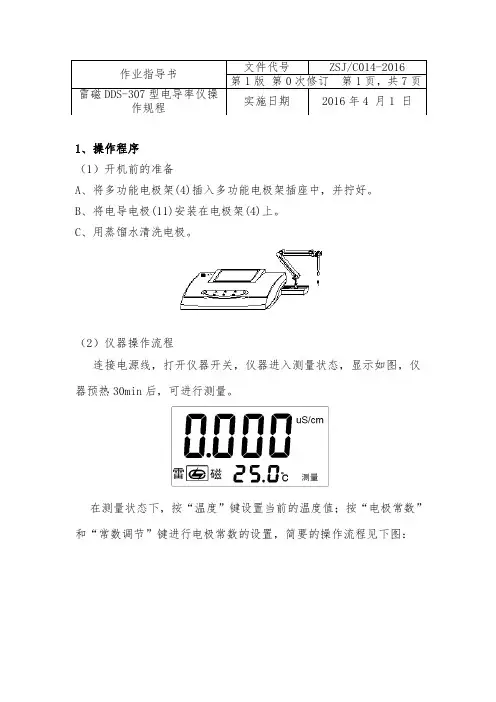

雷磁DDS-307型电导率仪作业指导书
1、操作程序（1）开机前的准备 A 、将多功能电极架(4)插入多功能电极架插座中，并拧好。
B 、将电导电极(11)安装在电极架(4)上。
C 、用蒸馏水清洗电极。
（2）仪器操作流程连接电源线，打开仪器开关，仪器进入测量状态，显示如图，仪器预热30min 后，可进行测量。
在测量状态下，按“温度”键设置当前的温度值；按“电极常数”和“常数调节”键进行电极常数的设置，简要的操作流程见下图：第1版 第0次修订 第1页，共7页 雷磁DDS-307型电导率仪操作规程实施日期 2016年4 月1 日（3）设置温度在测量状态下，用温度计测出被测溶液的温度，按“温度△”或“温度▽”键，仪器显示如图：按“温度△”或“温度▽”键调节显示值，使温度显示为被测溶液的温度，按“确认”键，即完成当前温度的设置；按“测量”键放弃设置，返回测量状态。
（4）电极常数和常数数值的设置仪器使用前必须进行电极常数的设置。
目前电导电极的电极常数为0.01、0.1、1.0、10四种类型，每种类电极具体的电极常数值均粘贴在每支电导电极上，用户根据电极上所标的电极常数值进行设 第1版 第0次修订 第2页，共7页 雷磁DDS-307型电导率仪操作规程实施日期 2016年4 月1 日 作业指导书文件代号 ZSJ/C014-2016置。
按“电极常数”键或“常数调节”键，仪器进入电极常数设置状态，仪器显示如图：A 、电极常数为“1”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、0.1、0.01之间转换，如果电导电极标贴的电极常数为“1.010”，则选择“1”并按“确认” 键；再按“常数数值▽”或“常数数值△”，使常数数值显示“1.010”，按“确认” 键；此时完成电极常数及数值的设置（电极常数为上下二组数值的乘积）。
仪器显示如图：如用户放弃设置，按“测量”键，返回测量状态。
B 、电极常数为“0.1”的数值设置按“电极常数▽”或“电极常数△”，电极常数的显示在10、1、 第1版 第0次修订 第3页，共7页雷磁DDS-307型电导率仪操作规程实施日期 2016年4 月1 日 作业指导书文件代号 ZSJ/C014-2016。

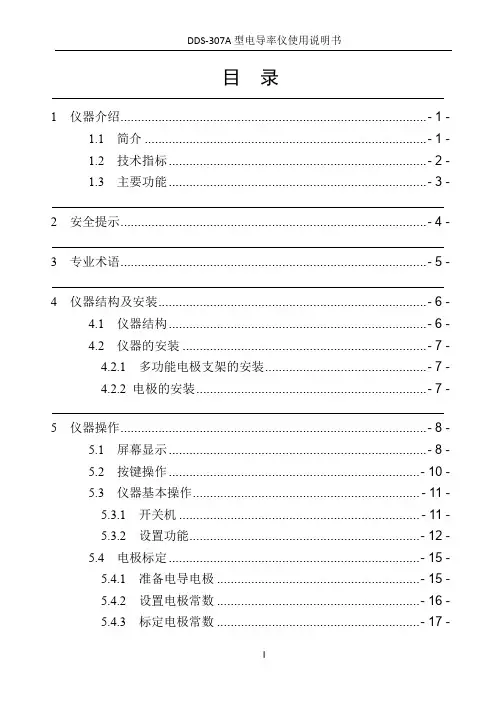

DDS-307A型电导率仪使用说明书
目录1 仪器介绍......................................................................................... - 1 -1.1 简介 .................................................................................. - 1 -1.2 技术指标........................................................................... - 2 -1.3 主要功能........................................................................... - 3 -2 安全提示......................................................................................... - 4 -3 专业术语......................................................................................... - 5 -4 仪器结构及安装.............................................................................. - 6 -4.1 仪器结构........................................................................... - 6 -4.2 仪器的安装 ....................................................................... - 7 -4.2.1 多功能电极支架的安装............................................... - 7 -4.2.2 电极的安装................................................................... - 7 -5 仪器操作......................................................................................... - 8 -5.1 屏幕显示........................................................................... - 8 -5.2 按键操作......................................................................... - 10 -5.3 仪器基本操作.................................................................. - 11 -5.3.1 开关机 ...................................................................... - 11 -5.3.2 设置功能................................................................... - 12 -5.4 电极标定......................................................................... - 15 -5.4.1 准备电导电极 ........................................................... - 15 -5.4.2 设置电极常数 ........................................................... - 16 -5.4.3 标定电极常数 ........................................................... - 17 -I5.5 测量 ................................................................................ - 20 -5.5.1 测量开始前的准备.................................................... - 20 -5.5.2 测量结果................................................................... - 20 -6 仪器维护与故障排除 .................................................................... - 21 -6.1 仪器的维护 ..................................................................... - 21 -6.2 电极的使用和维护 .......................................................... - 21 -6.3 常见故障排除.................................................................. - 22 -7 技术支持....................................................................................... - 23 -7.1 技术咨询......................................................................... - 23 -7.2 操作指导......................................................................... - 23 -7.3 售后服务......................................................................... - 23 -7.4 配件采购......................................................................... - 24 -7.5 联系方式......................................................................... - 25 -1 仪器介绍1.1 简介DDS-307A型电导率仪，可以测量水溶液的电导率和TDS，适用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
DDS-307A型电导率仪使用方法
DDS-307A型电导率仪使用方法可切换显示电导率或TDS值；在设置状态下，按一次可进入电导电极常数设置界面。
b）“温度”键，用于切换显示温度值或关闭温度补偿功能。
c）“MODE”键，用于切换测量模式，包括电导率模式、TDS模式、温度模式和溶液温度补偿模式。
d）数字键，用于输入电导电极常数、溶液温度等数值。
e）“SET”键，用于进入设置状态，可进行电导电极常数设置、溶液温度补偿设置等操作。
f）“ON/OFF”键，用于开关仪器电源。
4仪器的使用①将电极插头插入相应插座，注意电极插头与插座的对应关系。
②接通电源，仪器进入待机状态。
③按“ON/OFF”键，仪器进入工作状态。
④按“MODE”键选择测量模式，输入电导电极常数、溶液温度等数值。
⑤将电极浸入待测溶液中，等待数秒后，读取显示屏上的测量值。
⑥测量结束后，将电极取出待测溶液，清洗电极并贮存。
5注意事项①仪器应在干燥、无腐蚀性气体和无强电磁干扰的环境中使用。
②仪器应避免受到强烈震动和碰撞。
③使用前应检查电源电压是否符合要求。
④使用前应检查电极是否干净，是否损坏。
⑤使用过程中应注意安全，避免电极短路或触电等情况。
⑥使用后应及时清洗电极并贮存。
6电导电极的清洗与贮存①使用后应立即将电极浸入去离子水中，轻轻摇晃清洗，避免用力擦拭。
②清洗后应将电极放入保护套中，避免受到污染或损坏。
③长时间不使用电极时，应将电极放入保存液中贮存。
7附录本仪器附带电导电极一支，电极常数为1cm-1，可根据需要订购其他电极常数的电导电极。
详见用户订货须知。
8仪器的成套性本仪器可与配套的温度电极、电导电极架等配件组成完整的实验室电导率测量系统。
9用户订货须知用户可根据需要订购不同电极常数的电导电极、温度电极等配件，具体订货信息详见产品说明书。
按下“电极常数”或“常数调节”键，仪器进入电极常数设置状态，屏幕显示如下图所示：在“电极常数”和“电极常数△”键之间切换，可以在10、1、0.1和0.01之间切换电极常数的显示。
DDS-307电导率仪计操作规程
SOP/QC(07)042－01DDS-307电导率仪操作及预防性维护操作规程文件类别：操作规程江西中兴汉方药业有限公司目的：制定DDS-307电导率仪配制检验标准操作规程，规范DDS-307电导率仪配制检验操作，保证DDS-307电导率仪配制检验结果的准确。
依据：《中华人民共和国药典》2015年版；范围：适用于DDS-307电导率仪配制及标定。
责任：质量控制科QC主任及QC检验员、质量保证科QA主任及QA对本规程的实施负责。
质量管理部经理负领导责任。
1操作程序1.1仪器使用前确认：使用前必须查看校准合格并在有效期内，检查设备使用记录，核实前一次的使用是否有异常情况，有异常情况不允许直接使用，必须第一时间向质量控制科主管进行汇报，确认无误后方可使用。
1.2测量范围：1.2.1电导率测量范围为：（0～1.999×105）μs/cm，共分成六档量程，六档量程间自动切换。
（0～1.999）μs/cm；（2.00～19.99）μs/cm；（20.0～199.9）μs/cm；（200～1999）μs/cm；（2.00～19.99）ms/cm；（20.0～199.9）ms/cm（用电极常数10时）。
测量高电导率时，一般采用大常数的电导电极，当电导率≥20.00ms/cm时，必须采用电极常数为5或10的电极；当电导率≥100.00ms/cm时，必须采用电极常数为10的电极。
1.2.2TDS测量范围为：（0～19900）mg/L，共分成五档量程，五档量程间自动切换。
（0～10.00）mg/L；（10.0～100.0）mg/L；（100～1000）mg/L；（1.00～10.00）g/L；（10.0～19.90）g/L （用电极常数5或10时）。
测量高TDS时，一般采用大常数的电导电极，当TDS≥10.00g/L 时，必须采用电极常数为5或10的电极。
1.2.3盐度测量范围为：（0.00～8.00）%。

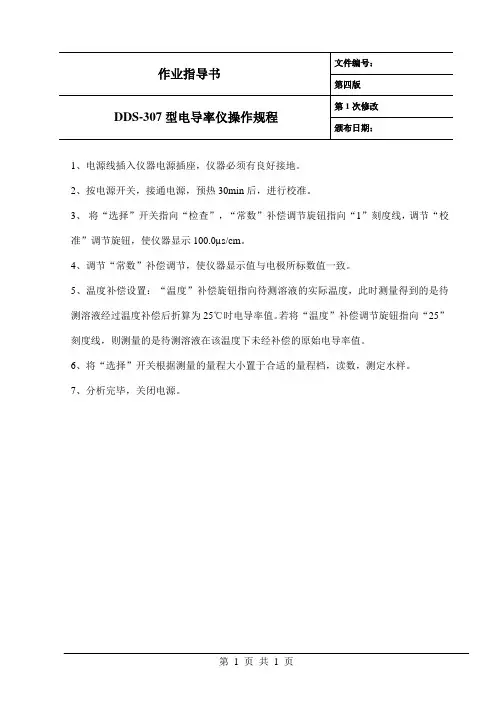

DDS-307型电导率仪操作规程(修正版补充)
1、电源线插入仪器电源插座，仪器必须有良好接地。
2、按电源开关，接通电源，预热30min后，进行校准。
3、将“选择”开关指向“检查”，“常数”补偿调节旋钮指向“1”刻度线，调节“校准”调节旋钮，使仪器显示100.0µs/cm。
4、调节“常数”补偿调节，使仪器显示值与电极所标数值一致。
5、温度补偿设置：“温度”补偿旋钮指向待测溶液的实际温度，此时测量得到的是待测溶液经过温度补偿后折算为25℃时电导率值。
若将“温度”补偿调节旋钮指向“25”刻度线，则测量的是待测溶液在该温度下未经补偿的原始电导率值。
6、将“选择”开关根据测量的量程大小置于合适的量程档，读数，测定水样。
7、分析完毕，关闭电源。
第 1 页共 1 页。
011 DDS-307A型数显电导率仪操作规程
DDS-307A型数显电导率仪操作规程一．概述DDS-1307A型数显电导率仪适用于测量蒸馏水、去离子水、饮用水、锅炉水、工业废水及一般液体的电导率，还可以用于电子、化工、制药及电厂检测高纯水的纯度。
本仪器具有如下特点：1. 采用31/2位LED数字显示，读数清晰直观。
2. 过量程溢出显示1.，消除换档测量误差。
3. 在全量程范围内测量误差都不大于±1%。
4. 在全量程范围内都可采用常数为1的电极，它既能很好地检测0.1～0.5μs/cm(10MΩ～20MΩ)高纯水电导率，也适用于测量一般液体的电导率，测量范围达：0～2×105μs/cm。
5. 测量高纯水时无人体感应现象，且显示值准确。
6. 小数点位臵及高、低测量频率岁“量程”同步变换，测量结果直读而不必乘“倍率”。
并且具有唯独补偿功能。
二．主要技术性能1. 测量范围：0.001～2×10μs/cm相当的电阻率范围为1000 MΩ～5Ω，分为2. 显示: 31/2位LED3. 测量误差：≤±1%F·S4. 温度补偿范围：15～35℃，基准25℃5. 稳定性：±0.67%/24小时6. 输出讯号：0～10mv7. 功耗：≤5W8. 外形尺寸：长×宽×高：220×140×80mm9. 重量：1kg三．使用条件1.环境温度：5～40℃；2.环境相对湿度：≤85%3.供电电源：220V±10%，50Hz±2%.四．使用方法a.插接电源线，打开电源开关，并预热10分钟。
b.用温度计测出被测液的温度后，将“温度”钮臵于被测液的实际温度相对应位臵上。
当“温度”钮臵于25℃位臵时，则无补偿作用。
c.将电极浸入被测溶液，电极插头插入电极插座（插头、插座上的定位销对准后，按下插头顶部可使插头插入插座。
如欲拔出插头，则捏其外套往上拔即是）。
d.“校正-测量”开关扳向“校正”，调节“常数”钮使显示数（小数点位臵不论）与所使用电极的常数的常数标值一致。
DDS-307A数显电导率仪标准操作规程
1.目的规范DDS-307A型数显电导率仪标准操作规程，确保正确的使用及维护仪器。
2.范围适用于DDS-307A型数显电导率仪。
3.职责仪器操作人员对本规程实施负责。
4.程序4.1测量范围电导率：仪器的测量范围为(0～1×104㎲/㎝)，仪器分为四档量程，各档量程间可采用手动按键切换。
温度：(0～60)℃。
TDS：(0～1000)㎎/L仪器正常工作条件：（1）环境温度：(5～35)℃；（2）相对湿度：不大于85%；（3）供电电源：（220±22）V；（50±1）Hz；（4）无显著的振动，无外磁场干扰。
仪器键盘说明4.2仪器的使用4.2.1 插上电源插头，按电源开关，接通电源预热30分钟后方可测量。
4.2.2仪器使用前必须进行电极常数的设置。
电极常数的设置方法如下：目前电导电极的电极常数为0.01、0.1、1.0、10四种不同类型。
每种电极具体的电极常数值。
均粘贴在每支电导电极上。
根据电极上所标的电极常数值调节仪器。
4.2.3温度补偿的设置当仪器接上温度电极时，该温度显示数值为自动测量的温度值，即温度传感器反映的温度值，仪器根据自动测量温度值进行自动温度补偿。
4.2.4电导率测量常数、温度补偿设置完毕，就可以直接测量电导率。
当测量过程中，显示值为“1——”时，说明测量值超出量程范围，此时，应按“△”键，选择大一档量程：当显示值为“0”时，说明测量值小于量程范围，此时，应按“▽”键，选择小一档量程。
4.2.5. 测量结束后把电导电极贮存在蒸馏水中。
4.3注意事项4.3.1为保证仪器的测量精度，必要时在仪器的使用前，用该仪器对电极常数进行重新标定。
同时应定期进行电导电极常数标定。
4.3.2在测量高纯水时应避免污染，正确选择电导电极的常数并最好采用密封、流动的测量方式。
4.3.3 电极插头座防止受潮，以免造成不必要的测量误差。
5.附件：《制水岗位纯化水检测记录》SOP—QA—ZG—017）—00。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DDS-307电导率仪操作规程
1开机
1．1电源线插入仪器电源插座，仪器必须有良好接地！
1．2按电源开关，接通电源，预热30分钟后，进行校准。
2校准
仪器使用前必须进行校准！将“选择”开关指向“检查”，“常数”补偿调节旋钮指向“1”刻度线，“温度补偿调节旋钮指向“25”度线，调节“校准”调节旋钮，使仪器显示100µs/cm，至此校准完毕。
3测量
3．1在电导率测量过程中，正确选择电导电极常数，对获得较高的测量精度是非常重要的。
可配用的常数为0.01、0.1、1.0、10四种不同类型的电导电极。
用户应根据测量范围选择相应常数的电导电极。
3．2电极常数的设置方法如下：
目前电导电极的电极常数为0.01、0.1、1.0、10四种不同类型，但每种类型电极具体的电极常数值，制造厂均粘贴在每支电导电极上，根据电极上所标的电极常数值调节仪器面板“常数”补偿调节旋钮到相应的位置。
3．2．1将“选择”开头批向“检查”，“温度”补偿调节旋钮指向25度线，调节校准调节旋钮，使仪器显示100µs/cm。
3．2．2调节“常数”补偿调节旋钮使仪器显示值与电极所标数值一致。
3．3温度补偿的设置
调节仪器面板上“温度”补偿调节旋钮，使其指向待测溶液的实际温度值，此时，测量得到的将是待测溶液经过温度补偿后折算为25℃下的电导率值。
如果将“温度”补偿调节旋钮指向25刻度线，那么测量的将是待测溶液在该温度下未经补偿的原始电导率值。
3．4常数、温度补偿设置完毕，应将“选择”开头设置在合适位置。
当测量过程中，显示值熄灭时，说明测量超出量程范围，此时，应切换“开关”至上一档量程。
电导电极使用说明
1本电极有光亮和镀铂黑二种，镀铂黑的目的在于增加电极片的有效面积，防止和减弱电极的极化，测量电导率大的溶液，使用镀铂黑电极比较适宜。
2对镀铂黑的电极，使用前可浸在去离子水中，以防止铂黑的情化。
3铂黑镀层脱落或褪色时，则铂黑必须重新电镀，以保证所测数据的准确性。
4检验所标电导常数准确与否，可根据被测溶液的浓度和温度，查得相应的电导率值K，然后根据实测的电阻值R进行电导常数Q的计算：Q=K*R
