第一章 习题课安培力的应用—20202021(新教材)人教版高中物理选择性必修第二册课件
人教版高中物理选择性必修第2册课后习题 第一章 习题课 安培力的应用
第一章安培力与洛伦兹力习题课:安培力的应用课后篇素养形成必备知识基础练1.固定导线c垂直纸面,可动导线ab通以如图方向的电流,用测力计悬挂在导线c的上方,导线c中通电时,以下判断正确的是( )A.导线a端转向纸外,同时测力计读数减小B.导线a端转向纸外,同时测力计读数增大C.导线a端转向纸里,同时测力计读数减小D.导线a端转向纸里,同时测力计读数增大c产生的磁场在右边平行纸面斜向左上,在左边平行纸面斜向左下,在ab左右两边各取一电流元,根据左手定则,左边的电流元所受的安培力方向向外,右边的电流元所受安培力方向向内,知ab导线逆时针方向(从上向下看)转动。
当ab导线转过90°时,两电流为同向电流,相互吸引,测力计的读数变大。
故B正确,A、C、D错误。
2.将一个质量很小的金属圆环用细线吊起来,在其附近放一条形磁铁,磁铁的轴线与圆环在同一个平面内,且通过圆环中心,如图所示,当圆环中通以顺时针方向的电流时,从上往下看( )A.圆环顺时针转动,靠近磁铁B.圆环顺时针转动,远离磁铁C.圆环逆时针转动,靠近磁铁D.圆环逆时针转动,远离磁铁,N极在内,S极在外,根据同名磁极相互排斥,异名磁极相互吸引,可得C项正确。
3.如图所示,A为一水平旋转的橡胶盘,带有大量均匀分布的负电荷,在圆盘正上方水平放置一通电直导线,电流方向如图所示。
当圆盘高速绕中心轴OO'转动时,通电直导线所受磁场力的方向是( )A.竖直向上B.竖直向下C.水平向里D.水平向外,形成逆时针方向的电流,由安培定则得圆盘转动产生的磁场垂直分量的方向竖直向上,再由左手定则判断得通电直导线所受磁场力方向水平向里。
4.根据磁场对电流会产生作用力的原理,人们研制出一种新型的发射炮弹的装置——电磁炮,其原理如图所示,把待发炮弹(导体)放置在匀强磁场中的两平行导轨上,给导轨通以大电流,使炮弹作为一个通电导体在磁场作用下沿导轨加速运动,并以某一速度发射出去,现要提高电磁炮的发射速度,你认为下列方案在理论上可行的是( )A.减小电流I的值B.增大磁感应强度B的值C.减小磁感应强度B的值D.改变磁感应强度B的方向,使之与炮弹前进方向平行,根据动能定理得Fs=12mv 2,又知F=BIl,故BIls=12mv 2,其中B 为磁感应强度,I 为电流,l 为平行导轨宽度,s 为导轨长度,要增大v,则需要增大I 或B,A 、C 错误,B 正确;若改变磁感应强度B 的方向,使之与炮弹前进方向平行,则安培力为零,D 错误。
【精准解析】22021学年物理人教版选择性必修第二册：第一章 习题课+安培力的应用

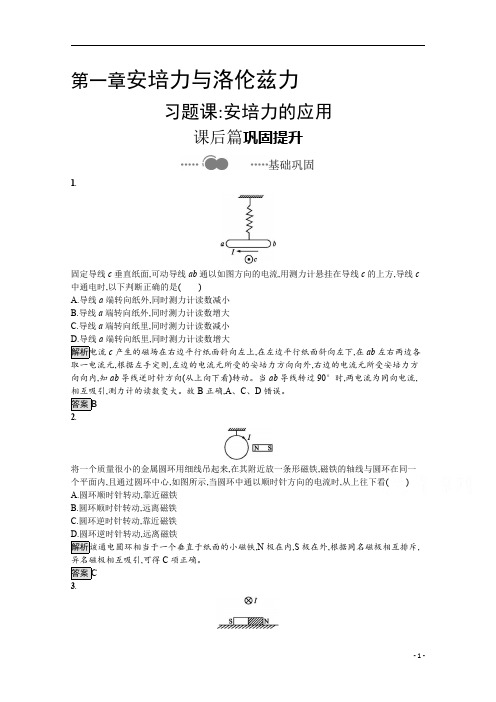

第一章安培力与洛伦兹力习题课:安培力的应用课后篇巩固提升基础巩固1.固定导线c垂直纸面,可动导线ab通以如图方向的电流,用测力计悬挂在导线c的上方,导线c 中通电时,以下判断正确的是()A.导线a端转向纸外,同时测力计读数减小B.导线a端转向纸外,同时测力计读数增大C.导线a端转向纸里,同时测力计读数减小a端转向纸里,同时测力计读数增大解析电流c产生的磁场在右边平行纸面斜向左上,在左边平行纸面斜向左下,在ab左右两边各取一电流元,根据左手定则,左边的电流元所受的安培力方向向外,右边的电流元所受安培力方向向内,知ab导线逆时针方向(从上向下看)转动。
当ab导线转过90°时,两电流为同向电流,相互吸引,测力计的读数变大。
故B正确,A、C、D错误。
答案B将一个质量很小的金属圆环用细线吊起来,在其附近放一条形磁铁,磁铁的轴线与圆环在同一个平面内,且通过圆环中心,如图所示,当圆环中通以顺时针方向的电流时,从上往下看()A.圆环顺时针转动,靠近磁铁B.圆环顺时针转动,远离磁铁C.圆环逆时针转动,靠近磁铁,远离磁铁解析该通电圆环相当于一个垂直于纸面的小磁铁,N极在内,S极在外,根据同名磁极相互排斥,异名磁极相互吸引,可得C项正确。
答案C(多选)如图所示,在水平桌面上放置一个条形磁铁,在它的正中央上方固定一根直导线,导线与磁铁垂直。
若给导线通以垂直于纸面向里的电流,则()A.磁铁对桌面的压力增大B.磁铁对桌面的压力减小C.桌面对磁铁没有摩擦力,导线受磁铁的作用力的方向竖直向上,由牛顿第三定律知,导线对磁铁的反作用力的方向竖直向下,故磁铁对桌面的压力增大,磁铁所受的合力仍为零,桌面对磁铁没有摩擦力,选项A、C、D正确。
如图所示,A为一水平旋转的橡胶盘,带有大量均匀分布的负电荷,在圆盘正上方水平放置一通电直导线,电流方向如图所示。
当圆盘高速绕中心轴OO'转动时,通电直导线所受磁场力的方向是()B.竖直向下C.水平向里D.水平向外,形成逆时针方向的电流,由安培定则得圆盘转动产生的磁场方向竖直向上,再由左手定则判断得通电直导线所受磁场力方向水平向里。
2021新教材人教版高中物理选择性必修第二册第一章 安培力与洛伦兹力复习提升
第一章安培力与洛伦兹力本章复习提升易混易错练易错点1 左手定则判断安培力方向出错1.()一通电导体棒用两根绝缘轻质细线悬挂在天花板上,静止在水平位置(如正面图)。
现在通电导体棒处加上匀强磁场,使导体棒能够静止在偏离竖直方向θ角(如侧面图)的位置。
如果所加磁场的强弱不同,则磁场方向的范围是(选项中各图均是在侧面图的平面内画出的,磁感应强度的大小未按比例画)( )易错点2 对带电粒子在匀强磁场中运动规律的理解不透彻2.()(多选)如图所示,一束电子以大小不同的速率沿图示方向飞入正方形区域的匀强磁场,下列判断正确的是( )A.电子在磁场中运动时间越长,其轨迹越长B.电子在磁场中运动时间越长,其轨迹所对应的圆心角越大C.在磁场中运动时间相同的电子,其轨迹不一定重合D.电子的速率不同,它们在磁场中运动的时间一定不相同易错点3 不能抓住题干中的关键词而出错3.()如图所示,在xOy 坐标系的0≤y ≤d 的区域内分布着沿y 轴正方向的匀强电场,在d ≤y ≤2d 的区域内分布着垂直于xOy 平面向里的匀强磁场,MN 为电场和磁场的交界线,ab 为磁场的上边界。
现从原点O 沿x 轴正方向发射出速率为v 0、比荷为k 的带正电粒子,粒子的运动轨迹恰与ab 相切并返回电场。
已知电场强度E=3v 022kd,不计粒子重力。
求: (1)粒子从O 点第一次穿过MN 时的速度大小和水平位移的大小; (2)磁场的磁感应强度B 的大小。
易错点4 带电粒子在匀强磁场中做匀速圆周运动的多 解问题分析不清 4.()如图所示,宽度为d 的有界匀强磁场,磁感应强度为B,MM'和NN'是磁场左右两条边界线。
现有一质量为m 、电荷量为q 的带电粒子沿图示方向垂直射入磁场。
要使粒子不能从右边界NN'射出,求粒子入射速率的最大值。
思想方法练一、对称法1.()如图所示,在半径为a(大小未知)的圆柱空间中(图中圆为其横截面),固定放置一绝缘材料制成的边长为L的弹性等边三角形框架DEF,其中心O位于圆柱的轴线上。
高中物理选择性必修二 第一章第二节 安培力的应用
解析 根据安培力公式，电枢导线ab边所受安培力的大小为F安＝NBLI ＝400×0.8×0.15×10 N＝480 N.
(2)线圈转动的方向.
答案 从外向里看为顺时针方向 解析 在题图位置，由左手定则知ab边所受安培力方向向上，dc边所受 安培力方向向下.则从外向里看，线圈沿顺时针方向转动.
针对训练2 如图5所示为电流天平，可用来测定磁感应强度.天平的右臂
上挂有一匝数为N的矩形线圈，线圈下端悬在匀强磁场中，磁场方向垂
直纸面向里，当线圈中通有电流I(方向如图)时，
发现天平的左端低右端高，下列哪些调解方案可
以使天平水平平衡
A.仅减小电流大小
B.仅改变电流方向
C.仅减小线框的宽度
√D.仅增加线圈的匝数
图2 调节其转速.
即学即用
判断下列说法的正误.
(1)电流天平是采用磁场力与被测物体的重力相平衡的原理测量的.( √ ) (2)磁电式电表内的磁场是匀强磁场.( × ) (3)磁电式电表表盘的刻度是均匀的.( √ ) (4)磁电式电表指针的偏转是由于线框受安培力的作用.( √ )
(5)对于磁电式电表，指针稳定后，线圈受到螺旋弹簧的阻力与线圈受到
(2)直流电动机的线圈如何实现连续不停地朝一个方向转动的.
答案 为让线圈持续地转动下去，技术人员巧妙地使线圈两端与两个半 圆形铜环相连并一起转动，同时在电路中安装了与半圆形铜环接触的电 刷，由此通过电流的周期性换向，确保线圈受到的安培力始终起到推动 线圈往同一个方向持续转动的效果.
例3 如图8所示，在一直流电动机的气隙中(磁极和电枢之间的区域)， 磁感应强度为0.8 T.假设在匀强磁场中垂直放有400匝电枢导线，电流为 10 A，导线的有效长度为0.15 m， 求：(1)电枢导线ab边所受安培力的大小；
新教材适用高中物理第1章第1课时安培力的方向及大小学案新人教版选择性必修第二册(含答案)
新教材适用高中物理学案新人教版选择性必修第二册：第1课时安培力的方向及大小课程标准1．通过实验，认识安培力。
2．能判断安培力的方向，会计算安培力的大小。
3．了解安培力在生产、生活中的应用。
4．了解磁电式电流表的结构和工作原理。
素养目标1．物理观念：知道安培力的定义及安培力大小的决定因素。
会用F＝IlB计算安培力。
掌握左手定则，并会用它判断安培力的方向。
2．科学思维：经历磁场方向与电流方向不垂直时安培力大小的推导过程。
能用微元法处理弯曲导线中电流所受安培力的问题。
3．实验探究：会用实验探究安培力方向与电流方向、磁场方向的关系；通过实验得出安培力大小与电流大小、磁感应强度大小、导线的长度及导线的放置方式有关。
4．科学态度与责任：认识安培力在生产生活和科学技术中的重要应用，养成严谨认真的学习习惯。
知识点 1 安培力的方向1．安培力通电导线在_磁场中__受的力称为安培力。
2．影响安培力方向的因素安培力的方向与_磁场__方向、_电流__方向有关。
3．左手定则如图所示，伸开左手，使拇指与其余四个手指_垂直__，并且都与手掌在同一个_平面__内。
让磁感线从_掌心__进入，并使四指指向_电流__的方向，这时_拇指__所指的方向就是通电导线在磁场中所受安培力的方向。
『判一判』(1)通电导线所受安培力的方向与磁场的方向相同。
( × )(2)通电导线所受安培力的方向与磁场的方向垂直。
( √ )(3)通电导线所受安培力的方向与直线电流的方向垂直。
( √ )(4)通电流方向一定与磁场方向垂直。
( × )知识点 2 安培力的大小1．一般表达式：F＝BIL sin θ。
θ为磁感应强度与通电导线之间的夹角。
2．说明：A.当通电导线与磁感线垂直时，即电流方向与磁感线垂直时，所受的安培力最大：F＝_BIL__。
B．当通电导线与磁感线平行时，所受安培力_为零__。
『判一判』(5)不通电的导线在磁场中一定不受安培力。
人教版高中物理选择性必修第二册课后习题 第1章 安培力与洛伦兹力 习题课 安培力的应用
习题课安培力的应用必备知识基础练1.如图所示,在固定放置的条形磁铁S极附近悬挂一个金属线圈,线圈与水平磁铁位于同一竖直平面内,当在线圈中通入沿图示方向流动的电流时,将会看到( )A.线圈向左平移B.线圈向右平移C.从上往下看,线圈顺时针转动,同时靠近磁铁D.从上往下看,线圈逆时针转动,同时靠近磁铁2.如图所示,用天平测量匀强磁场的磁感应强度。
下列各选项所示的载流线圈匝数相同,边长MN相等,将它们分别挂在天平的右臂下方。
线圈中通有大小相同的电流,天平处于平衡状态。
若磁场发生微小变化,天平最容易失去平衡的是( )3.如图所示,磁场方向竖直向下,通电直导线ab由水平位置1绕a点在竖直平面内转到位置2,通电导线所受安培力( )A.数值变大,方向不变B.数值变小,方向不变C.数值不变,方向改变D.数值、方向均改变4.如图所示,等边三角形线框LMN由三根相同的导体棒连接而成,固定于匀强磁场中,线框平面与磁感应强度方向垂直,线框顶点M、N与直流电源两端相接。
已知导体棒MN受到的安培力大小为F,则线框LMN受到的安培力大小为( )A.2FB.1.5FC.0.5FD.05.如图所示,一通电金属环固定在绝缘的水平面上,在其左端放置一可绕中点O自由转动且可在水平方向自由移动的竖直金属棒,中点O与金属环在同一水平面内,当在金属环与金属棒中通有图中所示方向的电流时,则( )A.金属棒始终静止不动B.金属棒的上半部分向纸面外转,下半部分向纸面里转,同时靠近金属环C.金属棒的上半部分向纸面里转,下半部分向纸面外转,同时靠近金属环D.金属棒的上半部分向纸面里转,下半部分向纸面外转,同时远离金属环关键能力提升练6.(多选)如图所示,有两根用超导材料制成的长直平行细导线a、b,分别通以80 A和100 A流向相同的电流,两导线构成的平面内有一点P,到两导线的距离相等。
下列说法正确的是( )A.两导线受到的安培力F a=125F bB.导线所受安培力可以用F=ILB计算C.移走导线b前后,P点的磁感应强度方向改变D.在两导线所在的平面内,存在磁感应强度为零的位置7.如图所示,U形平行金属导轨与水平面成37°角,金属杆ab横跨放在导轨上,其有效长度为0.5 m,质量为0.2 kg,与导轨间的动摩擦因数为0.1。
新教材 人教版高中物理选择性必修第二册第一章安培力与洛伦兹力 课时练习题及章末测验 含解析
第一章安培力与洛伦兹力1.磁场对通电导线的作用力........................................................................................... - 1 -2.安培力的综合应用....................................................................................................... - 5 -3.磁场对运动电荷的作用力........................................................................................... - 9 -4.带电粒子在匀强磁场中的运动................................................................................. - 14 -5.质谱仪与回旋加速器................................................................................................. - 23 -第一章综合测验............................................................................................................ - 28 -1.磁场对通电导线的作用力一、单项选择题1．关于通电导线所受安培力F的方向，磁场B的方向和电流I的方向之间的关系，下列说法正确的是( )A．F、B、I三者必须保持相互垂直B．F必须垂直B、I，但B、I可以不相互垂直C．B必须垂直F、I，但F、I可以不相互垂直D．I必须垂直F、B，但F、B可以不相互垂直2．某同学画的表示磁感应强度B、电流I和安培力F的相互关系如下列选项图所示，其中正确的是( )3．如图所示，一导体棒ab静止在U形铁芯的两臂之间．电键闭合后导体棒受到的安培力方向( )A．向上 B．向下 C．向左 D．向右4.如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接．已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为( )A．2F B．1.5F C．0.5F D．05.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向( ) A．与ab边平行，竖直向上B．与ab边垂直，指向左边C．与ab边平行，竖直向下D．与ab边垂直，指向右边二、多项选择题6．如图所示，纸面内的金属圆环中通有电流I，圆环圆心为O、半径为R，P、Q为圆环上两点，且OP垂直于OQ，磁感应强度大小为B的匀强磁场垂直于纸面向里，则( )A．整个圆环受到的安培力大小为2πBIRB．整个圆环受到的安培力大小为0C．圆弧PQ受到的安培力大小为BIRD．圆弧PQ受到的安培力大小为2BIR7．如图甲所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音．俯视图乙表示处于辐射状磁场中的线圈(线圈平面即纸面)，磁场方向如图中箭头所示，在图乙中( )A．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里B．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外C．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里D．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向外8．图中装置可演示磁场对通电导线的作用．绕有导线的两铁芯之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动，下列说法正确的是( )A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动答案及解析1．解析：安培力F总是与磁场B方向和电流I方向决定的平面垂直，但B与I(即导线)可以垂直，也可以不垂直，通电导线受安培力时，力F与磁场及力F与导线都是垂直的，故A、C、D均错，B正确．答案：B2．解析：A图中磁场方向和电流方向平行，导线不受安培力作用，根据左手定则可知，B图中安培力的方向应垂直于磁场方向向上，C图中安培力的方向应垂直于导线向下，D图中安培力的方向垂直于导线向右．故选项D 正确．答案：D3．解析：根据图中的电流方向，由安培定则知U 形铁芯下端为N 极，上端为S 极，ab 中的电流方向由a →b ，由左手定则可知导体棒受到的安培力方向向右，选项D 正确．答案：D4．解析：设三根相同的导体棒的电阻均为R ，长度均为l ，其中ML 和LN 为串联关系，总电阻为2R . 由并联电路特点可知，通过MN 的电流为通过ML 和LN 中的电流的两倍，若MN 受到的安培力F ＝BIl ，则ML 和LN 受到的安培力的合力F 1＝BIl2，MN 受到的安培力与ML 和LN受到的安培力的合力的方向相同，故线框受到的安培力为F 合＝F ＋F 1＝1.5F ，故选B.答案：B5．解析：等边三角形的三个顶点a 、b 、c 处均有一通电直导线，且导线中通有大小相等的恒定电流．由安培定则可得：导线a 、b 的电流在c 处的合磁场方向竖直向下．再由左手定则可得：安培力的方向是与ab 边垂直，指向左边，故选B.也可以根据同向电流相互吸引，导线a 、b 对c 的引力大小相等，合力沿角平分线方向，即与ab 边垂直，指向左边．B 项正确．答案：B6．解析：根据左手定则可知，整个圆环关于圆心对称的两部分受到的安培力等大反向，受到的合力为0，选项A 错，B 对；圆弧PQ 受到的安培力大小等于直线段PQ 受到的安培力大小，为2BIR ，选项C 错，D 对．答案：BD7．解析：将线圈看作由无数小段直导线组成，由左手定则可以判断，当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外，选项B 正确，A 错误；当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里，选项C 正确，D 错误．答案：BC8．解析：若a 接正极，b 接负极，由安培定则知两铁芯间磁场方向向上、若e 接正极，f 接负极，由左手定则知L 受到的安培力向左；若e 接负极，f 接正极，L 受到的安培力向右，选项A 错误，选项B 正确．同理，若a 接负极，b 接正极，两铁芯间磁场方向向下、e 接负极，f 接正极，L 所受的安培力向左；e 接正极，f 接负极，L 所受的安培力向右，选项C 错误，选项D 正确．答案：BD2.安培力的综合应用一、单项选择题1．通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定光滑转轴O转动(O为L2的中心)，各自的电流方向如图所示．下列哪种情况将会发生( )A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动2.条形磁铁固定在水平面上，其正上方有一根通电导线，电流方向向左．不考虑导线的重力，在条形磁铁磁场的作用下，关于导线运动情况的说法正确的是( )A．从上向下看逆时针转90°，同时向上运动B．从上向下看逆时针转90°，同时向下运动C．从上向下看顺时针转90°，同时向下运动D．从上向下看顺时针转90°，同时向上运动3．如图，一绝缘光滑固定斜面处于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于斜面向上，通有电流I的金属细杆水平静止在斜面上．若电流变为0.5I，磁感应强度大小变为3B，电流和磁场的方向均不变，则金属细杆将( )A．沿斜面加速上滑B．沿斜面加速下滑C．沿斜面匀速上滑 D．仍静止在斜面上二、多项选择题4.如图所示，一根通有电流I的直铜棒MN，用导线挂在磁感应强度为B的匀强磁场中，此时两根悬线处于张紧状态，下列哪些措施可使悬线中张力为零( )A．适当增大电流IB．使电流反向并适当增大IC．保持电流I不变，适当增大BD．使电流I反向，适当增大B5．在某次科技活动中，有人做了一个电磁“小车”实验：如图所示，用裸露的铜导线绕制成一根长螺线管，将螺线管固定在水平桌面上．用一节干电池和两个磁铁制成一个“小车”，两磁铁的同名磁极粘在电池的正、负两极上．将这辆“小车”推入螺线管中(磁铁与电极和铜线均能良好导电)，“小车”就加速运动起来．关于“小车”的运动，以下说法正确的是( )A．图中“小车”加速度方向向右B．图中“小车”加速度方向向左C．只将“小车”上某一磁铁改为S极与电池粘连，“小车”就不能加速运动D．只将“小车”上两磁铁均改为S极与电池粘连，“小车”的加速度方向不变三、非选择题6．如图所示，两根平行、光滑的斜金属导轨相距L＝0.1 m，与水平面间的夹角为θ＝37°，有一根质量为m＝0.01 kg的金属杆ab垂直导轨搭在导轨上，匀强磁场与导轨平面垂直，磁感应强度为B＝0.2 T，当杆中通以从b到a的电流时，杆可静止在导轨上，取g＝10 m/s2.(sin 37°＝0.6，cos 37°＝0.8)(1)求此时通过ab杆的电流；(2)若保持其他条件不变，只是突然把磁场方向改为竖直向上，求此时杆的加速度．7．如图所示，在水平放置的平行导轨一端架着一根质量m＝0.04 kg的金属棒ab，导轨另一端通过开关与电源相连．该装置放在高h＝20 cm的绝缘垫块上．当有竖直向下的匀强磁场时，闭合开关，金属棒ab会被抛到距导轨右端水平距离s＝100 cm处，试求开关闭合后安培力对金属棒做的功．(g取10 m/s2)答案及解析1．解析：由右手螺旋定则可知导线L1上方的磁场的方向为垂直纸面向外，且离导线L1的距离越远的地方，磁感应强度越弱，导线L2上的每一小部分受到的安培力方向水平向右，由于O点的下方磁场较强，则安培力较大，因此L2绕轴O按逆时针方向转动，D选项对．答案：D2．解析：根据条形磁铁的磁场分布，并结合左手定则，可知通电导线左半部分受到的安培力方向垂直纸面向里，右半部分受到的安培力方向垂直纸面向外，因此通电导线从上向下看顺时针转90°，且随着转动会受到向下的安培力，即同时向下运动，故C正确．答案：C3．解析：设斜面倾角为θ，当磁场的磁感应强度大小为B ，通过金属细杆的电流为I 时，金属细杆处于静止状态．其受力分析如图所示，根据平衡条件和安培力公式可得F ＝BIL ＝mg sin θ.当磁场的磁感应强度大小变为3B ，电流变为0.5I 时，此时的安培力大小变为F ′＝3B ×0.5I ×L ＝1.5BIL ，金属细杆将沿斜面向上加速运动，故A 正确，B 、C 、D 错误．答案：A4．解析：A 、C 对：根据左手定则，判断导线受到的安培力方向向上，增大安培力，可使悬线中张力为零，根据公式F ＝BIL 知，适当增大电流I 或者保持电流I 不变，适当增大B ，可使悬线中张力为零．B 、D 错：若使电流I 反向，则安培力向下，悬线中的张力不可能为零．答案：AC5．解析：两磁极间的磁感线如答图甲所示，干电池与磁铁及中间部分线圈组成了闭合回路，在两磁极间的线圈中产生电流，左端磁极的左侧线圈和右端磁极的右侧线圈中没有电流．其中线圈中电流方向的左视图如答图乙所示，由左手定则可知中间线圈所受的安培力有向右的分力，根据牛顿第三定律有“小车”向左加速，A 错误，B 正确；如果只改变某一磁铁S 极与电池粘连，则磁感线不会向外发散，两部分受到方向相反的力，合力为零，“小车”不能加速运动，C 正确；将“小车”上两磁铁均改为S 极与电池粘连，磁感线会向里聚集，受到的力与答图中方向相反，故“小车”的加速度方向将发生改变，D 错误．答案：BC6．解析：(1)杆静止在导轨上，受力平衡，杆受到重力、导轨的支持力以及安培力，根据平衡条件得：BIL ＝mg sin θ，解得：I ＝mg sin θBL ＝0.01×10×0.60.2×0.1A ＝3 A. (2)若把磁场方向改为竖直向上，对杆受力分析，根据牛顿第二定律得：F 合＝mg sin θ－BIL cos θ＝mg sin θ－mg sin θcos θ＝ma解得：a ＝g sin θ－g sin θcos θ＝(10×0.6－10×0.6×0.8) m/s 2＝1.2 m/s 2，方向沿导轨向下．答案：(1)3 A (2)1.2 m/s 2，方向沿导轨向下7．解析：设在闭合开关到金属棒离开导轨的短时间内，安培力对金属棒做的功为W ，由动能定理得W ＝12mv 2， 设平抛运动的时间为t ，则竖直方向有h ＝12gt 2， 水平方向有s ＝vt ，将数据代入解得W ＝0.5 J.答案：0.5 J3.磁场对运动电荷的作用力一、单项选择题1.带电粒子(重力不计)穿过饱和蒸汽时，在它走过的路径上饱和蒸汽便凝成小液滴，从而显示粒子的径迹，这是云室的原理，如图所示是云室的拍摄照片，云室中加了垂直于照片向外的匀强磁场，图中Oa 、Ob 、Oc 、Od 是从O 点发出的四种粒子的径迹，下列说法中正确的是( )A ．四种粒子都带正电B ．四种粒子都带负电C ．打到a 、b 点的粒子带正电D ．打到c 、d 点的粒子带正电2．如图所示，方形玻璃管中有NaCl 的水溶液，沿x 轴正方向流动，沿y 轴正向加恒定的匀强磁场B .图中a 、b 是垂直于z 轴方向上玻璃管的前后两内侧面，则( )A．a处电势低于b处电势B．a处钠离子浓度大于b处钠离子浓度C．溶液上表面的电势高于下表面的电势D．溶液上表面处的氯离子浓度大于下表面处的氯离子浓度3.图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是( )A．向上 B．向下C．向左 D．向右4．下列有关洛伦兹力和安培力的描述，正确的是( )A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动，受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行5．如图所示是电子射线管的示意图．电子射线由阴极沿x轴正方向射出，在荧光屏上会看到一条亮线．要使荧光屏上的亮线向下(z轴负方向)偏转，在下列措施中可采用的是( )A．加一电场，电场方向沿z轴负方向B．加一电场，电场方向沿y轴正方向C．加一磁场，磁场方向沿z轴负方向D．加一磁场，磁场方向沿y轴正方向二、多项选择题6．一带电粒子(重力不计，图中已标明粒子所带电荷的正负)进入磁场中，下列关于磁场方向、速度方向及带电粒子所受的洛伦兹力方向的标示正确的是( )7．如图所示，一质量为m、电荷量为＋q的圆环可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，不计空气阻力，现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的v t图像可能是图中的( )8．如图所示，带电平行板中匀强电场E的方向竖直向上，匀强磁场B的方向水平(垂直纸面向里)．某带电小球从光滑绝缘轨道上的A点自由滑下，经过轨道端点P进入板间后恰好沿水平方向做直线运动．现使球从较低的B点开始滑下，经P点进入板间，则球在板间运动的过程中( )A．动能将会增大B．电势能将会增大C．所受的磁场力将会增大D．所受的电场力将会增大答案及解析1．解析：由左手定则知打到a、b点的粒子带负电，打到c、d点的粒子带正电，D正确．答案：D2．解析：A错，B对：溶液中的正负离子沿x轴正向移动，由左手定则可知运动的正离子受到沿z轴正向的洛伦兹力，运动的负离子受到沿z轴负向的洛伦兹力，故正离子都会偏向a处，负离子都会偏向b处，a处电势高于b处电势，a处钠离子浓度大于b处钠离子浓度．C、D错：正离子都会偏向a处，负离子都会偏向b处，并没有上下之分，所以溶液上表面的电势等于下表面的电势，溶液上表面处的离子浓度也等于下表面处的离子浓度．答案：B3．解析：a、b、c、d四根导线上电流大小相同，它们在O点形成的磁场的磁感应强度B的大小相同，方向如图甲所示．O点合磁场方向如图乙所示，则据左手定则可以判定由O点垂直纸面向外运动的带正电的粒子所受洛伦兹力方向向下．B选项正确．答案：B4．解析：当电流方向与磁场方向平行时，通电直导线不受安培力，故A错误；导线中定向移动的电荷受到的洛伦兹力在宏观上表现为导线受到的安培力，所以说安培力是大量运动电荷所受洛伦兹力的宏观表现，B正确；洛伦兹力的方向与电荷运动方向始终垂直，因此洛伦兹力对电荷不做功，C错误；通电直导线在磁场中受到的安培力方向与磁场方向垂直，D错误．答案：B5．解析：电子由阴极沿x轴正方向射出，要使电子的径迹向下(z轴负方向)偏转，则应使电子受到向下的力．若加一电场，由于电子带负电，所受电场力与电场方向相反，因此电场方向应沿z轴正方向；若加一磁场，根据左手定则可知，所加磁场应沿y轴的正方向(注意电子带负电，四指应指向电子运动的反方向)．故选项D正确．答案：D6．解析：A中，带负电的粒子向右运动，掌心向外，四指所指的方向向左，拇指所指的方向向下，选项A正确；B中，带正电的粒子向下运动，掌心向里，四指所指的方向向下，拇指的方向向左，选项B正确；C中，带正电粒子的运动方向与磁感线平行，此时不受洛伦兹力的作用，选项C错误；D中，带负电的粒子向右运动，掌心向外，四指所指的方向向左，拇指所指的方向向下，选项D错误．答案：AB7．解析：由左手定则可判断洛伦兹力方向向上，圆环受到竖直向下的重力、垂直杆的弹力及向左的摩擦力，当洛伦兹力初始时刻小于重力时，弹力方向竖直向上，圆环向右减速运动，随着速度减小，洛伦兹力减小，垂直杆的弹力越来越大，故做加速增大的减速运动，直到速度为零而处于静止状态，选项中没有对应图像；当洛伦兹力初始时刻等于重力时，垂直杆的弹力为零，摩擦力为零，故圆环做匀速直线运动，故选项A正确；当洛伦兹力初始时刻大于重力时，弹力方向竖直向下，圆环做减速运动，速度减小，洛伦兹力减小，垂直杆的弹力减小，在弹力减小到零的过程中，摩擦力逐渐减小到零，故做加速度逐渐减小的减速运动，摩擦力为零时，开始做匀速直线运动，故选项D正确．答案：AD8．解析：根据受力情况判断，小球带的只能是正电荷．当带电小球从A点自由滑下时，G＝F1＋F2＝qvB＋qE.小球从B点开始滑下，进入板间时的速度v′＜v，因此洛伦兹力F′1<F1，三力在竖直方向不平衡，小球在板间开始做加速曲线运动，速度将增大，从而动能将会增大，洛伦兹力也将会增大．另外，由于小球向下运动，克服电场力做功，因此电势能也将增大．答案：ABC4.带电粒子在匀强磁场中的运动一、单项选择题1．一质子在匀强磁场中运动，不考虑其他场力(重力)作用，下列说法正确的是( ) A．可能做类平抛运动B．一定做匀变速直线运动C．可能做匀速直线运动D．只能做匀速圆周运动2．两相邻匀强磁场区域的磁感应强度大小不同、方向平行．一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的( ) A．轨迹半径增大，角速度增大B．轨迹半径增大，角速度减小C．轨迹半径减小，速度增大D．轨迹半径减小，速度不变3．质量和电荷量都相等的带电粒子M和N以不同的速率经小孔S垂直进入匀强磁场，运动的半圆轨迹如图中虚线所示．下列表述正确的是( )A．M带负电，N带正电B．M的速率小于N的速率C．洛伦兹力对M、N做正功D．M的运行时间大于N的运行时间4．如图所示，某两相邻匀强磁场区域以MN为分界线，磁感应强度分别为B1、B2，磁场方向均垂直于纸面．有甲、乙两个电性相同的粒子同时分别以速率v1和v2从边界的a、c点垂直于边界射入磁场，经过一段时间后甲、乙两粒子恰好在b点相遇(不计重力及两粒子间的相互作用力)，O1和O2分别位于所在圆的圆心，其中R1＝2R2则( )A．B1、B2的方向相反B．v1＝2v2C．甲、乙两粒子做匀速圆周运动的周期不同D．若B1＝B2，则甲、乙两粒子的比荷不同5．用洛伦兹力演示仪可以观察电子在磁场中的运动径迹，如图甲是洛伦兹力演示仪的实物图，图乙是结构示意图．励磁线圈通电后可以产生垂直纸面的匀强磁场，励磁线圈中的电流越大，产生的磁场越强．图乙中电子经电子枪中的加速电场加速后水平向左垂直磁感线方向射入磁场．下列关于实验现象的分析正确的是( )A．仅增大励磁线圈中的电流，电子束径迹的半径变小B．仅升高电子枪加速电场的电压，电子束径迹的半径变小C．仅升高电子枪加速电场的电压，电子做圆周运动的周期将变小D．要使电子形成如图乙中的运动径迹，励磁线圈中应通以逆时针方向的电流6.如图所示，以O为圆心的圆形区域内，存在方向垂直纸面向外的匀强磁场，磁场边界上的A点有一粒子发射源，沿半径AO方向发射出速率不同的同种粒子(重力不计)，垂直进入磁场，下列说法正确的是( )A．速率越大的粒子在磁场中运动的时间越长B．速率越小的粒子在磁场中运动的时间越长C．速率越大的粒子在磁场中运动的角速度越大D．速率越小的粒子在磁场中运动的角速度越大二、多项选择题7.如图所示，若粒子(不计重力)能在图中所示的磁场区域内做匀速圆周运动，则可以判断( )A．粒子在运动过程中机械能不变B．若粒子带正电，则粒子沿顺时针方向运动C．在其他量不变的情况下，粒子速度越大，运动周期越大D．在其他量不变的情况下，粒子速度越大，做圆周运动的半径越大8.如图所示，截面为正方形的容器处在匀强磁场中，一束电子从孔a垂直磁场方向射入容器中，其中一部分从c孔射出，一部分从d孔射出，则下列叙述中正确的是( ) A．从两孔射出的电子速率之比v c:v d＝2:1B．从两孔射出的电子在容器中运动所用时间之比t c:t d＝1:2C．从两孔射出的电子在容器中运动时的加速度大小之比a c:a d＝2:1D．从两孔射出的电子在容器中运动时的加速度大小之比a c:a d＝2:1三、非选择题9.如图所示，一个带负电的粒子以速度v由坐标原点射入磁感应强度为B的匀强磁场中，速度方向与x轴、y轴正方向均成45°角．已知该粒子带电荷量为q，质量为m，则该粒子通过x轴和y轴的坐标分别是多少？10.一个电子(电荷量e ，质量m )以速率v 从x 轴上某点垂直x 轴进入上方匀强磁场区域，如图所示，已知上方匀强磁场的磁感应强度为B ，且大小为下方匀强磁场的磁感应强度的12，那么(1)电子运动一个周期所用的时间是多少？ (2)电子运动一个周期沿x 轴上移动的距离是多少？ 11.一个重力不计的带电粒子，电荷量为q ，质量为m ，从坐标为(0，L )的a 点平行于x 轴射入磁感应强度为B 的圆形匀强磁场区域，又从x 轴上b 点射出磁场，速度方向与x 轴正方向夹角为60°，如图所示．试求：(1)带电粒子的速度大小； (2)粒子由a 点运动到b 点的时间．12.如图所示，在长方形区域ABCD 内存在垂直纸面向外的匀强磁场，AB :BC ＝3:2.比荷相同的两个粒子a 、b 从CD 边的中点E 垂直磁场及磁场边界进入磁场．已知粒子a 从D 点射出磁场，粒子b 从B 点射出磁场，sin 37°＝0.6，cos 37°＝0.8，粒子重力不计，求：(1)粒子a 、b 进入磁场时的速率之比v a :v b . (2)粒子a 、b 在磁场中运动的时间之比t a :t b .1．解析：质子在匀强磁场中的运动形式有三种：当质子的速度方向与磁场方向平行时，质子不受洛伦兹力，做匀速直线运动；当质子的速度方向与磁场方向垂直时，质子做匀速圆周运动，洛伦兹力提供向心力；当质子的速度方向与磁场方向有一定夹角(不垂直)时，质子做螺旋运动．综上可知，本题应选C.答案：C2．解析：带电粒子在匀强磁场中做匀速圆周运动，根据洛伦兹力提供向心力，有qvB＝m v 2R ，可得R ＝mvqB，从较强磁场区域进入到较弱磁场区域后，B 减小，所以R 增大．线速度、角速度的关系为v ＝ωR ，因为洛伦兹力不做功，故线速度v 的大小不变，半径R 增大，所以角速度减小，故B 正确，A 、C 、D 错误．答案：B3．解析：根据左手定则可知，N 带正电，M 带负电，A 正确；因为r ＝mvqB，而M 的轨迹。
高中物理选择性必修件安培力的应用
02
安培力在电磁感应中作用
感应电流产生条件与方向判断
感应电流产生条件
当穿过闭合电路的磁通量发生变化时 ，闭合电路中就会产生感应电流。
感应电流方向判断
感应电流的方向遵循楞次定律，即感 应电流的磁场总是阻碍引起感应电流 的磁通量的变化。具体判断方法可使 用右手定则或楞次定律的推广形式。
洛伦兹力与安培力关系探讨
相关领域前沿动态介绍
超导材料研究
超导材料在低温下具有零电阻特 性，可应用于超导磁体等领域，
提高磁场的强度和稳定性。
磁悬浮列车技术
磁悬浮列车利用磁场排斥力使列车 悬浮于轨道之上，具有高速、低噪 音、低能耗等优点。
无线充电技术
无线充电技术利用磁场耦合原理实 现电能传输，具有便捷、安全等优 点，已广泛应用于手机、电动汽车 等领域。
变压器原理
变压器利用电磁感应原理，通过原、副边绕组的匝数比实现电压的升降变换。
参数设置
变压器的参数设置包括原、副边电压、电流、匝数比、额定功率等。根据实际需求选择合 适的参数，以满足电路中的电压、电流和功率需求。
效率评估
变压器的效率是指输出功率与输入功率之比。高效率的变压器能够减少能量损耗，提高能 源利用效率。效率评估可通过测量输入、输出功率和计算损耗来进行。
高中物理选择性必修件安培 力的应用
汇报人：XX
汇报时间：20XX-01-19
目录
• 安培力基本概念与性质 • 安培力在电磁感应中作用 • 安培力在磁场中运动规律
目录
• 安培力在电磁技术中应用 • 实验探究：测量安培力大小 • 总结回顾与拓展延伸
01
安培力基本概念与性质
安培力定义及方向判断
安培力定义
通电导线在磁场中受到的力称为安培力。
高中物理选择性必修第二册课后习题 第1章 磁场对电流的作用 2.安培力的应用
2.安培力的应用课后训练巩固提升一、基础巩固1.如图所示,电磁炮是由电源、金属轨道、炮弹和电磁铁组成的。
当电源接通后,磁场对流过炮弹的电流产生力的作用,使炮弹获得极大的发射速度。
下列各俯视图中正确表示磁场B方向的是( ),图A所示磁场方向使炮弹受到的安培力向后,图B 所示磁场方向使炮弹受到的安培力向前,图C、D所示炮弹不受安培力,只有图B符合实际。
2.如图所示,在水平放置的光滑绝缘杆ab上,挂有两个相同的金属环M和N。
当两环均通以图示方向的电流时,下列说法正确的是( )A.两环静止不动B.两环互相靠近C.两环互相远离D.两环同时向左运动,所以它们受到的安培力的效果是相互吸引,故两环互相靠近。
3.如图所示,A为一水平放置的橡胶圆盘,带有大量均匀分布的负电荷,在圆盘正上方水平放置一通电直导线,电流方向如图所示。
当圆盘沿图中所示方向高速绕中心轴OO'转动时,通电直导线所受安培力的方向是( )A.竖直向上B.竖直向下C.水平向里D.水平向外,可知圆盘上方磁场向上,根据左手定则可知导线受力的方向水平向里。
4.通有电流的导线L1、L2处在同一平面(纸面)内,L1是固定的,L2可绕垂直纸面的固定转轴O转动(O为L2的中心),各自的电流方向如图所示。
下列哪种情况将会发生( )A.因L2不受安培力的作用,故L2不动B.因L2上、下两部分所受的安培力平衡,故L2不动C.L2绕轴O按顺时针方向转动D.L2绕轴O按逆时针方向转动L1上方磁场的方向为垂直纸面向外,且离导线L1的距离越远的地方,磁场越弱,导线L2上的每一小部分受到的安培力方向水平向右,由于O点下方的磁场较强,则安培力较大,因此L2绕轴O 按逆时针方向转动,选项D正确。
5.如图所示,把一重力不计的通电直导线AB水平放在蹄形磁铁磁极的正上方,导线可以在空间自由运动,当导线通以图示方向电流I时,导线的运动情况是(从上往下看) ( )A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升,将导线AB分成左、中、右三部分。
高中物理选择性必修第二册课后习题 第1章 磁场对电流的作用 1.安培力
第一章分层作业1 安培力A级必备知识基础练1.一根容易形变的弹性导线,两端固定。
导线中通有电流,方向如图中箭头所示。
当没有磁场时,导线呈直线状态;当分别加上方向竖直向上、水平向右或垂直纸面向外的匀强磁场时,下列描述导线状态的四幅图正确的是( )2.关于通电导线所受安培力F的方向、磁场B的方向和电流I的方向之间的关系,下列说法正确的是( )A.F、B、I三者必须保持相互垂直B.F必须垂直B、I,但B、I可以不相互垂直C.B必须垂直F、I,但F、I可以不相互垂直D.I必须垂直F、B,但F、B可以不相互垂直3.在赤道上空水平放置一根通以由西向东的电流的直导线,则此导线( )A.受到竖直向上的安培力B.受到竖直向下的安培力C.受到由南向北的安培力D.受到由西向东的安培力4.(浙江卷)利用如图所示装置探究匀强磁场中影响通电导线受力的因素,导线垂直匀强磁场方向放置。
先保持导线通电部分的长度L不变,改变电流I的大小,然后保持电流I不变,改变导线通电部分的长度L,得到导线受到的力F分别与I和L的关系图像,则下列图像正确的是( )5.(多选)如图所示,有两根用超导材料制成的长直平行细导线a、b,分别通以80 A和100 A流向相同的电流,两导线构成的平面内有一点P,到两导线的距离相等。
下列说法正确的是( )A.两导线受到的安培力的关系为F b=1.25F aB.导线所受的安培力可以用F=ILB计算C.移走导线b前后,P点的磁场方向改变D.在离两导线所在的平面有一定距离的有限空间内,不存在磁感应强度为零的位置6.(多选)如图所示,长度L=10 cm的一段直导线ab,与磁场方向垂直放置在磁感应强度B=3×10-2T的匀强磁场中。
若在导线中通以I=10 A的电流,方向从b流向a,导线绕固定点O转动,已知l Oa=3l Ob,由图中位置在纸面内转动,则( )A.图示位置时,安培力大小为3×10-2 NB.由图示位置顺时针转过60°时,安培力大小为1.5×10-2 NC.由图示位置顺时针转过90°时,安培力大小为0D.由图示位置向纸面外转过90°时,安培力大小为07.(福建南平高二期末)用两根等长的绝缘细线悬吊一水平通电直导线MN,电流方向如图所示,已知导线的质量m=1 kg,长L=0.5 m,电流I=2 A,当在导线所在的空间中加一垂直纸面向里的匀强磁场且磁感应强度B=2 T时,导线处于静止状态。
