Cr12MoV热处理工艺及注意事项
cr12mov热处理后加工变形
cr12mov热处理后加工变形
摘要：
1.cr12mov 材料特性
2.cr12mov 热处理过程
3.cr12mov 加工变形原因
4.减少cr12mov 加工变形的措施
正文：
CR12MOV 是一种高强度、高硬度、高韧性的冷作模具钢材料，由于其优异的性能，被广泛应用于各种冷作模具的制造。
然而，在经过热处理后，
CR12MOV 材料在加工过程中容易产生变形，这给模具的制造和使用带来了不少困扰。
下面我们来分析一下CR12MOV 热处理后加工变形的原因及应对措施。
首先，CR12MOV 材料的特性决定了它在热处理过程中容易产生变形。
CR12MOV 钢属于高碳合金钢，碳含量较高，使得钢的硬度和强度得到提高，但塑性和韧性降低。
在热处理过程中，碳原子和合金元素会发生扩散，从而导致晶粒长大和碳化物析出，使钢的硬度和强度进一步提高。
但同时，塑性和韧性会继续降低，这使得CR12MOV 在热处理后加工过程中更容易产生变形。
其次，CR12MOV 热处理过程中，由于温度、保温时间、冷却速度等因素的控制不当，可能导致热处理组织不均匀，从而使钢的性能发生不均匀变化，进一步加大加工变形的可能性。
针对CR12MOV 热处理后加工变形的问题，可以采取以下措施来减少变
形：
1.合理控制热处理工艺参数，如加热速度、保温时间、冷却速度等，以保证热处理组织均匀；
2.在加工过程中，采用适当的切削参数和刀具材料，以降低切削力和热量，减少加工过程中的变形；
3.对模具结构进行优化，尽量避免应力集中，以降低加工变形的风险；
4.在加工过程中，对模具进行适当的时效处理，以消除内应力，降低变形。
Cr12MoV的热处理
Cr12MoV的热处理淬火——Cr12MoV冷作模具钢属于高碳高铬钢，它的组织和性能，其中包括硬度、塑性、强度、回火稳定性、淬火回火的体积变形等与淬火有极大的关系。
一般在加热温度８１０℃以上时，原始组织中索氏体和碳化物转变为奥氏体中和碳化物，随着温度的升高合金碳化物会继续向奥氏体中溶解，增加了奥氏体中Ｃ和Cr的浓度，因而得到较高的淬火硬度。
淬火温度达到１０５０℃时，硬度会达到最高值。
若淬火温度１１００℃时，残余奥氏体就会很高，可能会达到８０％以上，硬度会急剧下降。
因此，根据使用要求的不同，需要选择不同的淬火温度。
可以９８０-１０３０℃淬火、油冷，也可以１０５０-１０８０℃的淬火、油冷。
回火——根据模具的硬度要求，选择不同的淬火温度范围，如上述的两种温度。
一般采用高温回火和低温回火两种热处理方法。
以获得不同的强度、韧性和硬度。
９８０-１０３０℃淬火、油冷，采用一次硬化处理的回火，回火温度选择１８０-２００℃，一般硬度为５４-５８ＨＲＣ，这样可以得到较高的硬度和耐磨性，而且热处理变形较小。
１０５０-１０８０℃的淬火、油冷，采用二次硬化处理的回火，回火温度选择４９０-５２０，一般硬度为６０-６２ＨＲＣ，一般采用多次的高温回火，一般为３-４次，每次２小时，模具经过二次硬化处理后，这样可以得到较高的红硬性和耐磨性。
以上这些工艺是我们的常用热处理工艺，对模具的热处理应用是很有帮助的，对模具的寿命的延长是很有好处的，这里面也会产生很大的经济效益。
至于４５＃钢，最好还是以低碳马氏体钢来代替，如２０＃钢和２０Cr进行代替。
硬度一般在３８-４２ＨＲＣ，再高也可以达到４０-４５ＨＲＣ。
这些材料的热处理操作简单，工件的变形小，寿命也比４５＃钢长许多。

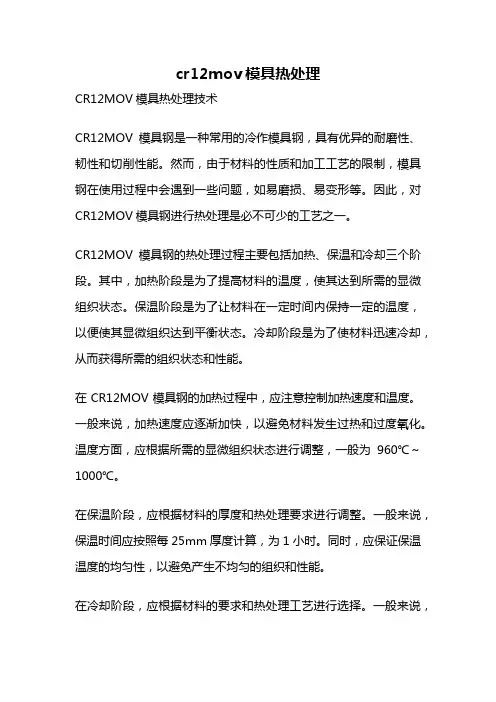

cr12mov模具热处理
cr12mov模具热处理CR12MOV模具热处理技术CR12MOV模具钢是一种常用的冷作模具钢，具有优异的耐磨性、韧性和切削性能。
然而，由于材料的性质和加工工艺的限制，模具钢在使用过程中会遇到一些问题，如易磨损、易变形等。
因此，对CR12MOV模具钢进行热处理是必不可少的工艺之一。
CR12MOV模具钢的热处理过程主要包括加热、保温和冷却三个阶段。
其中，加热阶段是为了提高材料的温度，使其达到所需的显微组织状态。
保温阶段是为了让材料在一定时间内保持一定的温度，以便使其显微组织达到平衡状态。
冷却阶段是为了使材料迅速冷却，从而获得所需的组织状态和性能。
在CR12MOV模具钢的加热过程中，应注意控制加热速度和温度。
一般来说，加热速度应逐渐加快，以避免材料发生过热和过度氧化。
温度方面，应根据所需的显微组织状态进行调整，一般为960℃～1000℃。
在保温阶段，应根据材料的厚度和热处理要求进行调整。
一般来说，保温时间应按照每25mm厚度计算，为1小时。
同时，应保证保温温度的均匀性，以避免产生不均匀的组织和性能。
在冷却阶段，应根据材料的要求和热处理工艺进行选择。
一般来说，冷却速度应适中，不能过快或过慢。
过快会导致材料的变形和裂纹，过慢则会影响材料的性能和使用寿命。
常用的冷却方法包括空冷、水淬和油淬等，应根据材料的具体情况进行选择。
除了上述基本的热处理过程外，CR12MOV模具钢还可以采用多种工艺进行改进。
例如，采用真空热处理、表面淬火、等温淬火等工艺，可以进一步提高材料的性能和使用寿命。
同时，还可以采用表面涂层、表面强化等技术，增加材料的硬度和耐磨性。
CR12MOV模具钢的热处理是一个非常重要的工艺，直接影响到材料的性能和使用寿命。
为了获得高质量的模具钢，需要科学合理地控制热处理工艺，提高工艺技术水平，不断开发新的工艺和技术。
cr12mov热处理后硬度极限
cr12mov热处理后硬度极限
CR12MOV是一种优质的不锈钢材料，其在热处理后硬度极限
非常高。
这种钢材广泛应用于制造高精度模具、切削工具、针头、轴承等高要求的机械零部件。
CR12MOV钢材的硬度极限主要取决于热处理工艺。
热处理过
程中，首先需要进行退火处理，将钢材加热至800℃左右，保
温1-2小时，然后缓慢冷却至室温。
这样可以消除钢材内部的
应力，提高其塑性和韧性。
接下来进行淬火处理，将钢材加热至980℃左右，保温时间根
据钢材厚度而定，一般为30分钟左右。
然后迅速将钢材浸入
水中或油中进行淬火，使钢材迅速冷却，从而使其表面形成一层硬度很高的马氏体。
这样可以提高钢材的硬度和耐磨性。
最后进行回火处理，将钢材加热至250-350℃，保温1-2小时，然后冷却至室温。
这样可以消除淬火过程中产生的内部应力，提高钢材的韧性和抗拉强度。
经过以上三个步骤的处理，CR12MOV钢材的硬度极限可以达
到60-62HRC。
这个硬度值非常高，可以满足各种高要求的机
械零部件的制造需求。
同时，CR12MOV钢材还具有较好的耐
腐蚀性、耐磨性和韧性，是一种非常优秀的不锈钢材料。
总之，CR12MOV热处理后的硬度极限非常高，可以满足各种
高要求的机械零部件的制造需求。
如果您需要制造高精度模具、切削工具、针头、轴承等机械零部件，CR12MOV钢材是一个
非常优秀的选择。
Cr12MoV钢热处理推荐规范
1.Cr12MoV钢推荐的热处理工艺图
2.Cr12MoV钢推荐的淬火规范
方案
第一次预热/℃
第二次预热/℃
淬火温度/℃
冷却介质
介质温度/℃
在介质中冷却
随后
硬度
（HRC）
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
550~660
840~860
950~1000
1020~1040
1020~1040
1115~1130
-78℃冷处理加一次510~520℃回火，再-78℃冷处理
60~61
60~61
61~62
1.方案Ⅱ、Ⅲ用于要求获得很高的力学性能及变形较小的工件，如螺纹滚子、搓丝板、形状复杂受冲击负荷的模具等；
2.方案Ⅳ、Ⅴ用于要求获得红硬性及耐磨性的工件，但力学性能较差，尺寸变形较大，如450℃以下工作的热冲模等；
1115~1130
油
油
熔融硝盐
油
熔融硝盐
20~60
20~60
40~55
20~60
40~45
至油温
至油温
5~10min
至油温
5~10min
空冷
空冷
空冷Biblioteka 空冷空冷58~62
62~63
62~63
42~50
42~50
3.Cr12MoV钢推荐的回火规范（三次回火，每次6h）
方案
淬火温度/℃
回火用途
回火加热温度/℃
3.这种钢对脱碳很敏感，预热和加热用的盐浴必须经过充分的脱氧后再使用；若在普通电炉中加热可将工件装入箱内，填充以渗碳剂或生铁粉（这时工件可能有少许增碳现象，硬度可提高HRC1~2）。
Cr12MoV热处理工艺
退火：
说明：一般采用等温退火工艺，见图1。
加热到850℃～870℃保温2~3h，然后炉冷至720℃~750℃保温4~6h，炉冷至500℃空冷，退火后硬度为HB200～250。
工件加工完成后进行低温退火或调质处理消除加工应力，低温退火温度700℃~750℃。
淬火:
说明:
一、淬火：
第一次预热温度：650℃，升温时间30分钟，保温时间2小时;
第二次预热温度：850℃，升温时间20分钟,保温时间2小时;
第三次升温温度：1030℃，升温时间20分钟，保温时间1。
5小时；
冷却：
冷却方式:油冷或240℃～260℃热裕分级冷却.
然后及时进行第一次回火。
二、回火:
160℃～180℃回火，硬度62HRC~64HRC.回火后空冷至室温.
说明:
回火一次后，出炉冷却，然后继续回火.重复回火三次，达到要求硬度即可。
如不能达到要求的硬度可经过适量微调回火温度及回火次数。
保温时间一般为每次回火保温6小时.
注意事项：
1、热处理过程均在真空热处理炉内进行。
2、装炉前清洁工件各部位。
3、装炉前工件上的螺孔要拧入螺栓。
渗碳低温淬火:
说明：850℃入炉，随炉升到960℃，用红外仪控制碳势在0.9％～1.0%,保温2min，共24min，柴油冷却，160℃~180℃回火两次，每次1h。
cr12mov钢的淬火回火工艺
Cr12MoV钢的淬火回火工艺如下：
1. 加热：将Cr12MoV钢加热至760℃~800℃的温度范围内，保持1小时。
加热过程应缓慢进行，避免出现温度梯度过大的情况。
2. 淬火：将加热后的Cr12MoV迅速放入油中进行淬火。
淬火过程中应保持油温在60℃左右，以确保淬火效果。
3. 回火：将淬火后的Cr12MoV加热至230℃~250℃的温度范围内，保持2小时。
回火的目的是为了提高钢材的韧性和强度，同时减少其脆性。
4. 冷却：回火后应将钢材迅速冷却至室温。
冷却的过程中应注意避免钢材表面损伤。
5. 检测：经过热处理后的Cr12MoV应进行硬度测试和金相检查，以确保其性能符合要求。
请注意，以上工艺仅供参考，具体工艺应根据实际操作和产品要求进行调整。
在操作过程中，应注意安全，遵循相关操作规程和安全规范。
Cr12MoV热处理知识
Cr12MoV热处理知识前言Cr12MoV钢是一种高碳高铬不锈钢，具有硬度高、耐腐蚀、抗磨损等特点，是一种常用的模具钢。
在Cr12MoV钢的使用过程中，热处理是必不可少的一步。
热处理可以使Cr12MoV钢的性能得到提高，也可以改善其组织，下面我们来谈一谈Cr12MoV的热处理知识。
准备工作在进行Cr12MoV钢的热处理前，需要进行一些准备工作，例如清洗、切割和去毛刺等，以确保表面光滑、无氧化物和无残留应力，保证热处理后的效果。
热处理方法淬火淬火是Cr12MoV热处理中最常用的一种方法。
淬火的目的是使钢材由奥氏体变为马氏体，在较低的温度下迅速冷却，从而使钢材硬度大幅提高，常用的淬火工艺有盐浴淬火、油淬火和水淬火。
一般来说，Cr12MoV钢的淬火温度在980℃至1050℃之间，降温速率越快，硬度越高，通常选择第一次降温的速率大于20℃/s，淬火后再进行回火处理，以达到所需的硬度和韧性。
回火回火一般在淬火后进行，目的是消除由淬火引起的钢材剩余应力，并且通过固溶碳、合金元素使钢材的硬度逐渐降低，同时提高钢材的韧性。
通常回火温度在150℃至600℃之间，温度越高，硬度逐渐降低，韧性越高。
正火正火是一种将淬火体直接加热到一定温度再进行加热处理的方法，常用于钢材的抗拉强度和抗挤压性能。
正火的温度通常在750℃至950℃之间，温度越高，钢材的韧性越强，但硬度会逐渐下降。
热处理注意事项控制加热和冷却速率由于Cr12MoV钢的成分复杂，因此在加热和冷却过程中需要控制速率，以避免钢材内部出现裂纹或其他不良现象。
一般来说，加热速率不要太快，以防止表面温度与内部温度产生显著的差异，从而导致内部应力不平衡，形成受力不均匀的结构。
控制回火温度和时间回火处理对Cr12MoV钢的影响是显著的，而回火质量取决于回火温度和时间的控制。
通常情况下，回火温度应该越低，回火时间应该越长，这样可以使钢材的韧性和强度达到平衡。
注意淬火介质选择Cr12MoV钢的淬火介质通常有三种：水冷却、油冷却和空冷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、Cr12MoV冷作模热处理工艺及注意事项热处理工艺图如下图：
说明：
一、淬火
在实际热处理中，
第一次预热温度：650℃，升温时间30分钟，保温时间2小时第二次预热温度：850℃，升温时间20分钟，保温时间2 小时第三次升温温度：1030℃，升温时间20分钟，保温时间1.5小时冷却：
冷却方式：油冷。
冷却至油温。
然后及时进行第一次回火
二、回火
根据所要求的硬度，来确定回火温度。
50-55HRC 回火温度530℃
55-60HRC 回火温度520℃
＞60HRC 回火温度＜180℃
回火后空冷（加风扇）至室温即可。
说明：
回火一次后，出炉冷却，然后继续回火。
重复回火三次，达到要求硬度即可。
如不能达到要求的硬度可经讨论后适量微调回火温度及回火次数。
保温时间一般为每次回火保温6个小时，可视工件大小来做具体调整。
以上热处理过程均在真空热处理炉内进行。
三、注意事项：
1、具体预热温度，保温时间要根据工件的大小、厚度、形状复杂程度等稍作调整，不宜有过大的跨度。
2、装炉前清洁工件各个部位。
3、工件上的一些容易变形的型面、内孔应尽量加固、填充或用其它合适的方法做优化。
如凹模两侧面在热处理后容易产生变形，应焊接固定板固定，一些螺孔拧入螺丝等。
4、工件的摆放要科学合理，工件之间应避开相互大面积的接触，小工件用铁丝相互固定在一起。
大工件如不可避免接触，应用特制工具隔离开叠加放置。
5、注意炉筐重量的平衡性，如两侧的重量不一致，务必重量更大的一侧朝向炉口，防止出炉时因模具重量过大导致的支架不能抬起炉筐，而无法出炉的情况。
6、在合理的一炉最大重量内，应尽量装入多的待加工工件，合理摆放，充分利用空间，节省资源。
