第16章《电压 电阻》单元测试卷—人教版九年级物理全一册检测
第16章《电压 电阻》单元测试卷(时间45分钟，满分100分)班级________ 姓名________ 学号________ 成绩________一、单项选择题(本大题12小题，每题3分，共36分)1．在如图所示的电路中，a 、b 处为两个电表，闭合开关后，小灯泡正常工作且两电表都有示数，则a 、b 处的电表分别为( ) A ．a 、b 处都为电压表 B ．a 、b 处都为电流表C ．a 处为电压表，b 处为电流表D ．a 处为电流表，b 处为电压表2．甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是( ) A ．金属丝甲电阻阻值最大 B ．金属丝乙电阻阻值最大 C ．金属丝丙电阻阻值最大D ．金属丝甲、乙、丙电阻阻值一样大3．如图，电源电压是6V 且保持不变，开关S 闭合后，电压表的示数是2V ，则( )金属线 长度/cm横截面积/mm 2甲 10 10 乙 20 1 丙300.1A．L1两端的电压是2VB．L2两端的电压是4VC．L1两端的电压是4VD．L2两端的电压是6V4．下列说法正确的是( )A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好5．如图所示电路，开关闭合后两灯发光．以下说法正确的是( )A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍6．下列关于电阻的说法中正确的是( )A．导体不通电流时，导体对电流没有阻碍作用，所以此时导体没有电阻B．某导体两端的电压增大时，导体的电阻增大C．某导体的电阻与通过它的电流成反比D．某导体的电阻与导体两端的电压和通过它的电流无关7．如图是收音机等电器常用的原件“电位器”，构造如图所示．下列说法中正确的是( ) A．把A、C接入电路，旋转滑片能改变通过电位器的电流B．把A、B接入电路，旋转滑片不能改变通过电位器的电流C．把B、C接入电路，旋转滑片不能改变通过电位器的电流D．把B、C接入电路，顺时针旋转滑片电流增大8．在如图所示电路中，当闭合开关后，电压表V1、V2示数分别是2V和6V，那么灯泡L1和L2两端电压分别是( )A．6V，2VB．8V，2VC．2V，,4VD．4V，2V9．如图所示，甲、乙两铜棒长度相同，但乙的横截面积大，把它们并联在同一电路中，下列说法正确的是( )A．甲的电阻小于乙的电阻B．甲的电阻大于乙的电阻C．乙两端的电压大D．甲两端的电压大10．在研究物质的导电性时，采用如图所示的实验电路，用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来，对此，以下叙述正确的是( )A．玻璃芯柱和灯泡L是并联的B．电压表的示数将逐渐变大C．通过灯泡的电流要比通过玻璃芯柱的电流大D．加热过程中，玻璃芯柱的电阻随温度升高而增大11．已知，如图所示的电路中，两个规格不同的灯泡．下列有关说法正确的是( ) A．闭合开关S1和S2，灯泡L1亮，L2不亮B．闭合开关S1和S2，电压表测电源电压C．只闭合开关S1，流过灯泡L1和L2的电流不相等D．只闭合开关S1，灯泡L1和L2两端的电压相等12．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为( )A．1.2V 4.8VB．4.8V 1.2VC．1.2V 6VD．6V 1.2V二、填空题(本大题7小题，每空1分，共20分)13．教室中电风扇正常工作时电压为________V；对人体安全的电压是_______________V；家里的电灯、电视、电冰箱等家用电器的连接方式是_______(选填“串联”或“并联”)．14．如图所示，在烧杯中加食盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线盒指针偏转可知：铜片是盐水电池的_________极；在盐水中，电流的方向是_____________(选填“铜片到锌片”或“锌片到铜片”)，电池的电压为________V．15．早教电动玩具车既能在地面行驶，又能点唱儿歌古诗．放进电池仓里的每节新干电池的电压为________V，玩具车上的电灯与喇叭是的________(选填“串联”或“并联”)，玩具车使用时消耗的是________能．16．如图所示，是一种自动测定油箱内油面高度的装置，其中R0的作用是__________________________，油量表是用_______表改装的；当油箱中的油面下降时，R的电阻值将_______(选填“增大”“减小”或“不变”)．17．超导现象是指某些物质在温度________时电阻变为__________的现象．如果某种超导材料能应用于实际，最适合用来制作__________(选填序号)．①保险丝②电炉丝③电动机线圈④变阻器的电阻丝18．如图所示的电阻箱的示数是__________Ω．如果滑动变阻器铭牌上有“10Ω 2A”的字样，其中“10Ω”表示____________________________________________．19．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，则R AB______R BC，将它们串联后连入电路中，则电流I AB______I BC，电压U AB_______U BC．(均选填“＞”“＜”或“＝”)三、作图题(本大题2小题，共8分)20．(4分)请用笔画线代替导线将图中的电路连接完整，要求电流表测L1的电流，闭合开关后，滑动变阻器的滑片P向A端移动，L2变亮，L1亮度不变．21．(4分)请根据电路实物图，在方框中画出其电路图．四、实验题(本大题2小题，每空2分，共30分)22．(16分)如图甲所示，小明在探究“串联电路的电压特点”时，将两盏标有“2.5V 0.3A”的小灯泡串联起来，接到可调直流电源两端．(1)请用笔画线代替导线，按如图甲所示的电路图连接实物．要求：导线不能交叉．(2)小明在闭合开关后，发现电压表的指针偏转如图丙所示，这是因为__________________________；上述问题纠正后，小明正确操作测出了L1的电压．在测L2两端的电压时，为了节省实验时间，小明采用了以下方法：电压表所接的B接点不动，只断开A 接点，并改接到C接点上，小明用上面的方法能否测出L2两端的电压？为什么？答：______________________________________________．(3)调节直流电源两端的电压，使两灯泡都正常发光(即灯泡两端的电压均为2.5V)．突然，原来正常发光的两盏灯同时熄灭．①发生这种故障的原因是什么呢？指导老师经过分析检查，给出下列两种原因供小明选择，你认为可能的是_______(选填字母)．A．一盏灯断路，另一盏灯完好B．一盏灯短路，另一盏灯完好②为了检测故障，指导老师又提供了下列四种器材：A．规格仍为“2.5V 0.3A”的灯泡B．符合要求的电压表C．符合要求的电流表D．一根导线从它们之中每次选择一种器材来检测故障，你认为不适用的有__________(选填字母)，理由是__________________________________________________．(4)小明想得到串联电路的电压特点的规律，他接下来如何操作：______________________________．(5)小明想探究并联电路的电压规律，请帮他把丁图中电路连接完整，电压表测量灯L1两端的电压．23．(14分)在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关，②导体的横截面积有关，③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示，小明设计的探究电路如图所示．(1)小明在连接电路时发现电路中还缺少一个重要元件：__________．(2)小明连接好电路后进行实验，该实验中是通过观察______________________________来判断a、b两点间接入导体的电阻大小，这一过程中应用的物理研究方法叫__________．(3)为了验证上述猜想①，应选用编号为__________(选填编号)的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想__________．(4)另有甲、乙两位同学分别对小明的电路做了如下改进：甲把灯泡更换为电流表，乙在原电路中串联接入电流表；你认为_______同学的改进更好一些，理由是__________________________________．五、计算题(共6分)24．如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：(1)灯泡L1和L2两端的电压各是多少？(2)通过灯泡L1的电流是多少？(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？第16章《电压电阻》单元测试卷参考答案一、单项选择题(本大题12小题，每题3分，共36分)1．C 2．C 3．C 4．A 5．A 6．D 7．D 8．C 9．B 10．B 11．B 12．A 二、填空题(本大题7小题，每空1分，共20分)13．220 不高于36 并联14．正锌片到铜片0.6 15．1.5 并联电16．保护电路电压增大17．很低零③18．2010 滑动变阻器的最大阻值是10Ω 19．> = >三、作图题(本大题2小题，共8分)20．21．四、实验题(本大题2小题，每空2分，共30分)22．(1)(2)选择了0~15V的量程不能，改接后电压表的正负接线柱接反(3)①A ②CD 用它们检测电路故障容易烧坏另一个灯泡(4)换不同规格灯泡多次实验(5)23．(1)开关(2)小灯泡的亮度转换法(3)A和B ②(4)乙小灯泡可以起到保护电路的作用五、计算题(共6分)24．解：(1)由于电压表相当于断路，据图可知，L1与L2串联电压表V1并联在L1两端，所以灯泡L1两端的电压U1=6VV2并联在L2两端，所以L2两端电压U2=U-U1=9V-6V=3V(2)因L1与L是串联，故通过灯泡L1的电流I1=I2=0.5A(3)若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联因V2与L2并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多故并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压即电压表V1的示数U1=9V，电压表V2的示数U2=0V答：(1)灯泡L1的电压为6V，L2两端的电压是3V；(2)通过灯泡L1的电流是0.5A；(3)若灯泡L1灯丝烧断，则电压表V1的示数为9V，电压表V2的示数为0V．。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ）A ．电压表的示数为3VB ．电流表将被烧坏C ．灯L 1不亮、灯L 2亮D ．两只灯都将被烧坏2.下列电路中电压表测量R 2两端电压，且电路连接正确是( )A. B.C. D.3. 如图所示，设电源电压保持不变，S 1断开S 2闭合时，电压表读数为4.5 V ，S 1闭合S 2断开时，电压表读数变为3 V ，灯泡L l 和L 2两端电压分别是（ ）A.3 V 和4.5 VB.3 V 和1.5 VC.3 V 和3 VD.1.5 V 和4.5 V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S ，R 1两端的电压为1V ，那么图中电压表的示数为（ ）V L 1L 2S 1S 2A．1V B．2V C．3V D．4V5．如图所示的电路图中，能用电压表正确测出灯L两端电压的是( )1A B C D6.如图所示,电路中虚线框中是一个电阻箱,最下排为电阻丝,中间排为接线柱和插孔,上排A、B、C、D为铜塞,开始时,铜塞都没有插入接线柱中,电源电压保持不变,下列说法正确的是()A.要使电流表示数达到最大,需将铜塞全部插入插孔B.要使电流表示数减小,应插入铜塞C.闭合开关,电阻箱接入电路中的电阻为零D.闭合开关,电流表示数最大7．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制亮，8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，电流表和电压表均有读数．则故障原因不可能是（）灯L2xA．L1断路B．L1短路C．L2断路D．L2短路9.如图所示,电路中能实现灯泡从亮到灭的电路是()10.如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（）A．开关S由闭合到断开时，A1示数变大B．开关S由闭合到断开，A示数减小了0.5 A，A1示数不变C．开关S由闭合到断开时，V表示数变小D．开关S闭合时，A1与A的示数之比为3：511. 如图所示的电路，下列说法正确的是( )A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流B.只闭合开关，灯泡与滑动变阻器并联后再与串联C.闭合开关、，灯泡、并联后再与滑动变阻器串联D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等14. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I 1、I2，那么下列关系式正确的是（）A．U2=U1+U3I1=I2B．U2=Ul=U3I1=I2C．U3=Ul+U2I1＜I2D．U3=Ul+U2Il＞I2二、填空题16．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．17. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。

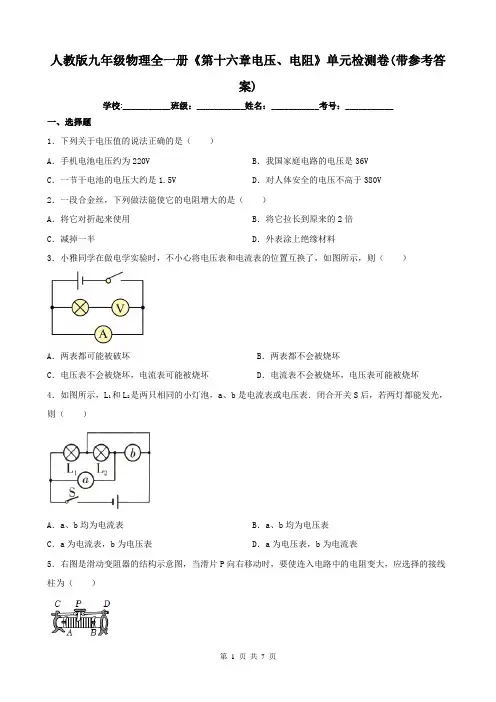

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带参考答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V2．一段合金丝，下列做法能使它的电阻增大的是（）A．将它对折起来使用B．将它拉长到原来的2倍C．减掉一半D．外表涂上绝缘材料3．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，则（）A．两表都可能被破坏B．两表都不会被烧坏C．电压表不会被烧坏，电流表可能被烧坏D．电流表不会被烧坏，电压表可能被烧坏4．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表5．右图是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为（）A．A和B B．B和C C．B和D D．A和D6．如图所示的电路中，电源电压保持不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。
下列说法正确的是（）A．灯L1、L2并联B．灯L1两端的电压为4VC．灯L2两端的电压为4V D．电源两端的电压为8V7．如图所示是可调亮度的台灯中用于调节亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。
下列分析正确的是（）A．电位器应该和灯泡并联接入电路中B．若将b、c接入电路中，顺时针转动旋钮时，灯变亮C．若将a、b接入电路中，逆时针转动旋钮时，灯变暗D．电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的8．如图所示，两只灯泡都不亮。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列数据中，你认为最接近实际的是（）A．人体感觉舒适的室温约为37℃B．人体的安全电压是36VC．某普通四冲程汽油机的效率约为80%D．家用电冰箱正常工作时的电流约为1.5A2．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。
当闭合开关进行实验时，滑片P 必须向左移动的是A．B．C．D．3．关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．将一根铜导线均匀拉长，其电阻变大C．导体和绝缘体的电阻大小只跟材料有关D．铜导线的电阻一定比铝导线的电阻小4．LED灯是一种新型的高效节能光源，不仅在保证亮度的基础上节能90%左右，它的核心元件是发光二极管，二极管由下列哪种材料制成（）A．半导体材料B．金属材料C．陶瓷材料D．超导体材料5．将如图所示的滑动变阻器连入电路，要求当滑片P向右移动时，连入电路中的电阻减小，则滑动变阻器连入电路的接线柱应该是（）A．接B和C B．接A和D C．接A和B D．接C和D6．比较电阻的大小，下列说法正确的是（ ）A ．两根铜导线，细的电阻较大B ．长度相同的两根导线的电阻一定相等C ．铁导线比铜导线的电阻大D ．粗细一样、电阻相等的铜和铝导线，铜导线较长7．在如图所示的电路中，电源电压保持不变，开关S 闭合后，有一个电表的指针没有发生偏转。
移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（ ）A ．变阻器2R 短路B ．电阻1R 短路C ．变阻器2R 断路D ．电阻1R 断路8．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ．灯泡L 1、L 2灯丝断了B ．L 1灯丝断了C ．灯泡L 2开路D ．灯泡L 1短路二、填空题9．如图所示的电阻箱显示的电阻值为 Ω，用它可调节的最大阻值是 Ω，使用时 （填“能”或“不能”）连续改变电阻值的大小。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。
人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)
人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对下列物理量的认识中，最接近实际的是（）A．汽车发动机的效率能达到80%B．冬天洗澡水的温度约为70℃C．一节新干电池的电压为1.5V D．家庭电路中灯泡的电流约5A2．用电压表测量灯泡L1两端的电压，图所示的四个电路图中正确的是（）A．B．C．D．3．如图所示电路，R1为一个5Ω的定值电阻，在不考虑温度影响的情况下，下列说法正确的是（）A．在开关断开时，R1的阻值为0B．在开关断开时，R1的阻值为5ΩC．当滑片向左滑动时，R1的阻值将大于5ΩD．当滑片向右滑动时，R1的阻值将大于5Ω4．如图所示电路，当S合上后，电灯L1，L2正常发光，电流表和电压表均有示数；在某一时刻，两灯同时熄灭，电流表示数几乎为零，电压表示数变大。
则该电路的故障可能是（）A．电流表烧断B．灯L1灯丝烧断C．灯L2灯丝烧断D．灯L2发生短路5．下列关于电阻的几种说法中，正确的是（）A．长导线的电阻比短导线的电阻大B．粗导线的电阻比细导线的电阻小C．铁导线的电阻比铜导线的电阻大D．在一定条件下，有些导体电阻可变为06．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关S，甲接电压表，乙接电流表B．闭合开关S，甲接电流表，乙接电压表C．断开开关S，甲接电压表，乙接电流表D．断开开关S，甲、乙都接电流表7．如图电路中电源电压保持不变，定值电阻R的阻值为R0，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是U0，断开开关S，把定值电阻R换成阻值为2R0的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的阻值为（）A．5ΩB．10ΩC．15ΩD．20Ω8．如图所示的电路图，连接正确的是（）A．B．C．D．9．对人体安全的电压不高于（）A．1.5V B．36V C．220V D．380V10．如图所示，是一个可提供恒定电压和恒定电流的电源，R1=R2。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．由欧姆定律公式U I R =变形得U R I=，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关2．如图所示的物理实验中，下列对实验现象的描述符合实际的是（ ）A ．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B ．乙图中，是柴油机的做功冲程，内能转化为机械能C ．丙图中，对电灯的钨丝加热，灯泡将变暗D ．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些 3．学生实验用的电压表有两种量程03V ~和015V ~，电压表上面一行示数看不清楚，而测量又必须用015V ~的量程，一同学见到指针指到小量程的1.7V ，则实际的电压是A ．3.4VB ．5.7VC ．7.5VD ．8.5V4．家用手电筒内三节新干电池串联的总电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V5．甲灯泡安全工作的最大电压为3 V ．乙灯泡安全工作的最大电压为6 V ，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要保证电路安全，则电源电压最大为( )A ．6 VB ．8 VC ．10 VD ．12 V6．一根铝导线的电阻是R ，当将铝导线接入电路中时，要使连入电路中的导线电阻变大（ ）A ．将这根导线拉长后再接入电路中B ．将这根导线对折后再接入电路中C ．降低导线两端的电压D ．将相同规格的铜导线代替这根铝导线7．在下面的电路中，闭合开关S ，下列说法正确的是（ ）A ．电压表测量的是1L 的电压B ．电压表测量的是1L 和2L 的总电压C ．如果2L 比1L 亮，说明通过2L 的电流比1L 大D ．用一根导线接在2L 的两端，1L 和2L 都不发光8．教室如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．9V 、1.8VB ．1.8V 、9VC ．1.8V 、7.2VD ．7.2V 、1.8V9．如图所示，闭合开关后，两灯都能发光，a 、b 两表都有正常示数，则下列说法正确的是（ ）A ．a 是电压表，b 是电流表B ．a 是电流表，b 是电压表C ．a 、b 都是电压表D ．a 、b 都是电流表10．如图所示的电路，电源电压不变，先闭合1S ，小灯泡发光。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。
若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。
人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)
人教版九年级物理全一册《第十六章电压电阻》章节测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．用如图甲所示的电路探究串联电路的电压特点。
关于该实验，下列说法中正确的是（）A．应多准备几个不同规格的灯泡，以便进行多次实验减小误差B．闭合开关后，电压表指针如图乙所示，说明需要调整其量程C．测出L1两端电压后，可将电压表右侧导线从b改接到c，测出电源电压后再求出L2两端电压D．本实验采用了控制变量法，所以灯L1、L2规格必须控制相同2．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是A．B．C．D．3．在如图所示的电路中，开关S 闭合后，小灯泡L1、L2均正常发光，则下列说法中正确的是（）A．L1和L2串联在电路中B．L1和L2并联在电路中C．甲、乙都是电流表D．甲是电压表，乙是电流表4．在不考虑温度对电阻影响的情况下，下列说法中正确的是（）A．铜丝的电阻一定比铁丝的电阻小B．材料相同的两根导线，短的那根的电阻一定小C．长短相同的两根导线，粗的那根的电阻一定小D．同种材料制成的长短相同的导线，细的那根电阻一定大5．如图所示，某调光小台灯的亮度可以通过亮度调节旋钮来控制。
下列说法正确的是（）A．小台灯的灯丝是用超导体材料制造的B．控制旋钮相当于一个定值电阻C．小台灯工作时的额定电压是220V D．小台灯工作电压调节范围为1224V6．滑动变阻器与一灯泡串联接入电路，如图所示已知滑动变阻器接线柱C接入电路，要使滑片P向A端滑动时灯泡变暗，则电路的另一端（）A．只能接A点B．只能接B点C．只能接D点D．接A点或接B点都可以7．某些特殊材料，在温度较低的环境下，电阻完全变为零，人们把这种材料叫“超导材料”。
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。
忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附带答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中小灯泡正常发光．若电压表和电流表的位置对换，则（）A．小灯泡不发光B．移动滑片，电压表的示数明显发生变化C．电流表示数变大D．电流表示数不变2．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是（）A．灯泡的亮度变亮B．电压表示数变小C．电压表示数变大D．电流表1A、2A示数的差值保持不变3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。
则（）A ．橙子是用电器B ．电压表能提供电压C ．水果电池的电压为0.5VD ．铜片是水果电池的正极4．对于如图所示的电路，下列说法不正确的是（ ）A ．只闭合2S 和3S ，电阻1R 、2R 两端电压相等B ．只闭合1S ，通过电阻1R 、2R 的电流相等C ．只闭合1S 和2S ，电阻1R 、2R 并联D ．同时闭合1S 和3S ，会造成电源短路5．如图是滑动变阻器接入电路中的情形，当滑片P 向右滑动时，连入电路的电阻变大的有（ ）A ．1个B ．2个C ．3个D ．4个6．在如图甲所示电路中，1V 和2V 都是有0~3V 和0~15V 两个量程的电压表。
当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 、2R 两端的电压分别为（ ）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A．b与d B．a与d C．a与b D．c与d8．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电压表的示数为6V D．电压表的示数为10V9．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D10．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。
