电气知识介绍—基础篇
电气基础知识
5、接触器
（二）结构：磁铁分静铁心和动铁心，触点分主触点和
辅助触点辅。助触点 主触点 静铁心
动铁心
弹簧
线圈 结构示意图
KM
KM
KM
KM
符号
动断 动合 动合主触点
线圈
主触点接电动机主电路，辅助触点用于控制电路。
11
5、接触器
利用线圈中小电流的通断来控制主电路中大电流的通
断。
当线圈通电时：主触点闭合，电动机旋转。
静触点
动断触点：动触点与上面的静触点接通。
动合触点：动触点与下面的静触点断开。 按下按钮时：上面的动断触点断开，下面的 动合触点接通。
当松开按钮时：动触点在复位弹簧作用下复位，动断触点和
动合触点都恢复原态。
9
5、接触器
一种依靠电磁力作用使触点闭合或分离的自动电器。 (一)作用：用于接通和断开电动机或其它用电设备电路。
控制电路用垂直线绘制在图面的右侧，
二、绘制、识读电气控制系统图的原则
➢原则： ✓同一电器的各元件采用同一文字符号表明。 ✓所有电路元件的图形符号，均按电器未接通电源和没有受 外力作用时的状态绘制。 ✓循环运动的机械设备，在电气原理图上绘出工作循环图。 ✓转换开关、行程开关等绘出动作程序及动作位置示意图表。 ✓由若干元件组成具有特定功能的环节，用虚线框括起来， 并标注 出环节的主要作用，如速度调节器、电流继电器等。 ✓电路和元件完全相同并重复出现的环节，可以只绘出其中 一个环节的完整电路，其余的可用虚线框表示，并标明该环 节的文字号或环节的名称。
2、组合开关
（一）结构：也是一种刀开关，刀片可转动，由装在同 一轴上的单个或多个单极旋转开关叠装组成。转动手柄， 可使动触片与静触片接通与断开。

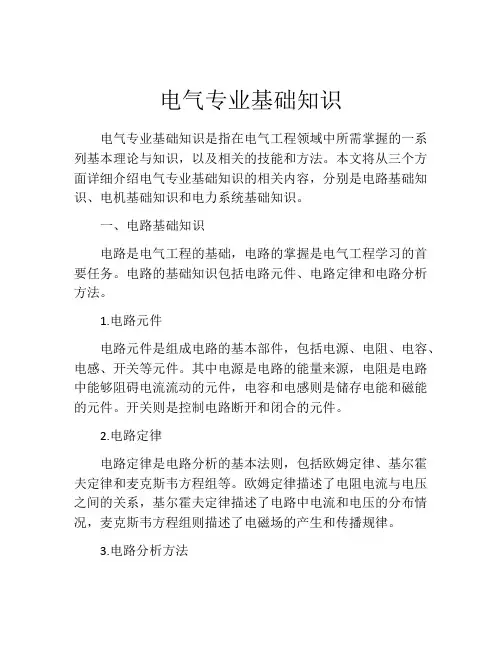

电气专业基础知识
电气专业基础知识电气专业基础知识是指在电气工程领域中所需掌握的一系列基本理论与知识，以及相关的技能和方法。
本文将从三个方面详细介绍电气专业基础知识的相关内容，分别是电路基础知识、电机基础知识和电力系统基础知识。
一、电路基础知识电路是电气工程的基础，电路的掌握是电气工程学习的首要任务。
电路的基础知识包括电路元件、电路定律和电路分析方法。
1.电路元件电路元件是组成电路的基本部件，包括电源、电阻、电容、电感、开关等元件。
其中电源是电路的能量来源，电阻是电路中能够阻碍电流流动的元件，电容和电感则是储存电能和磁能的元件。
开关则是控制电路断开和闭合的元件。
2.电路定律电路定律是电路分析的基本法则，包括欧姆定律、基尔霍夫定律和麦克斯韦方程组等。
欧姆定律描述了电阻电流与电压之间的关系，基尔霍夫定律描述了电路中电流和电压的分布情况，麦克斯韦方程组则描述了电磁场的产生和传播规律。
3.电路分析方法电路分析方法包括两种：一种是直流电路分析方法，另一种是交流电路分析方法。
直流电路分析方法是以欧姆定律和基尔霍夫定律为基础，采用节点法、回路法和等效电路法等方法进行分析和计算；交流电路分析方法则需要采用复数电学和相量等概念，进行频率响应和幅频响应的计算分析。
二、电机基础知识电机是电气工程领域中最常见的电力设备之一，电机的掌握是电气专业技能的核心。
电机的基础知识包括电机分类、电机性能和电机控制。
1.电机分类电机按照能量转换的方式，可以分为直流电机、交流电机以及特殊电机。
直流电机根据不同的励磁方式，可以分为永磁直流电机、励磁直流电机等。
交流电机则可分为异步电机、同步电机和感应电机等。
特殊电机则包括步进电机、伺服电机等。
2.电机性能电机性能主要包括电机速度、电机功率、电机效率和电机转矩等。
电机速度表示电机转速，电机功率表示电机能够输出的工作功率，电机效率则表示电机对输入功率的输出效率，电机转矩则表示电机输出的力矩大小。
3.电机控制电机控制是指对电机速度或运动轨迹进行控制的一系列技术。

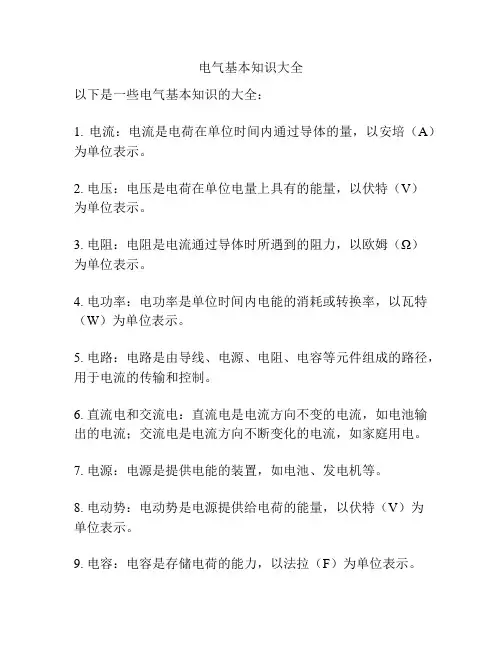

电气基本知识大全
电气基本知识大全以下是一些电气基本知识的大全：1. 电流：电流是电荷在单位时间内通过导体的量，以安培（A）为单位表示。
2. 电压：电压是电荷在单位电量上具有的能量，以伏特（V）为单位表示。
3. 电阻：电阻是电流通过导体时所遇到的阻力，以欧姆（Ω）为单位表示。
4. 电功率：电功率是单位时间内电能的消耗或转换率，以瓦特（W）为单位表示。
5. 电路：电路是由导线、电源、电阻、电容等元件组成的路径，用于电流的传输和控制。
6. 直流电和交流电：直流电是电流方向不变的电流，如电池输出的电流；交流电是电流方向不断变化的电流，如家庭用电。
7. 电源：电源是提供电能的装置，如电池、发电机等。
8. 电动势：电动势是电源提供给电荷的能量，以伏特（V）为单位表示。
9. 电容：电容是存储电荷的能力，以法拉（F）为单位表示。
10. 电感：电感是导体中储存电磁能的能力，以亨利（H）为单位表示。
11. 计算电流、电压和电阻关系的基本定律：欧姆定律（U = IR）表示电压与电流和电阻的关系；基尔霍夫电流定律表示电流在节点分支处守恒；基尔霍夫电压定律表示电压在闭合电路中环路中守恒。
12. 电机和发电机：电机是将电能转换为机械能的装置，发电机是将机械能转换为电能的装置。
13. 变压器：变压器是通过电磁感应原理改变交流电压的装置。
14. 电子元件：电子元件包括电阻、电容、电感、二极管、三极管等，用于构成各种电路。
15. 电气符号：电气符号是表示电气元件和电路的图形符号，用于电路图的绘制和电路的分析。
以上只是对一些电气基本知识的简单介绍，电气学科非常广泛，还包括电磁场理论、电磁波、电力系统、自动控制等领域。
如果您对特定的主题有感兴趣，可以进一步深入学习和了解。
电气基础知识大全
电气基础知识大全一、电的基本概念电，是一种自然现象，也是现代社会不可或缺的能源形式。
它是由电荷的存在和移动产生的。
电荷分为正电荷和负电荷，同种电荷相互排斥，异种电荷相互吸引。
电流，是电荷在导体中的定向移动形成的。
我们常用安培（A）作为电流的单位。
电压，也称为电势差，它促使电流在电路中流动，单位是伏特（V）。
电阻，则是导体对电流的阻碍作用，单位是欧姆（Ω）。
这三者之间的关系可以用欧姆定律来描述：电流等于电压除以电阻，即 I ＝ U ／ R 。
二、电路电路是电流通过的路径，它由电源、导线、开关和用电器等组成。
电源是提供电能的装置，比如电池、发电机等。
导线用于连接电路中的各个部分，传输电流。
开关用于控制电路的通断。
用电器则是消耗电能来实现各种功能的设备，如灯泡、电动机、电视机等。
电路有串联和并联两种基本连接方式。
串联电路中，电流只有一条路径，通过每个元件的电流相等；而在并联电路中，电流有多条路径，各支路的电压相等。
三、电气元件1、电阻电阻是电路中常见的元件，它的作用是限制电流、分压等。
电阻的阻值大小取决于其材料、长度、横截面积等因素。
2、电容电容是储存电荷的元件，它能够在电路中起到滤波、耦合、旁路等作用。
电容的大小用法拉（F）来表示。
3、电感电感是能够储存磁场能量的元件，常用于滤波、振荡等电路中。
电感的单位是亨利（H）。
4、二极管二极管具有单向导电性，只允许电流从一个方向通过。
常见的二极管有整流二极管、发光二极管等。
5、三极管三极管可以对电流进行放大，在电子电路中有着广泛的应用。
四、交流电与直流电直流电，其电流方向始终保持不变，像电池提供的就是直流电。
交流电则是电流方向和大小周期性变化的电流，我们日常生活中使用的市电就是交流电，其频率一般为 50Hz 或 60Hz 。
五、电气安全电气安全至关重要。
在使用电器设备时，要注意防止触电事故的发生。
了解绝缘、接地、漏电保护等安全措施是非常必要的。
绝缘材料能够阻止电流通过，保护人员免受电击。
电气基础知识(一).
8、一个半断路器接线：每两个元件（出线或电源）用三台断路器构 成一串接至两组毋线，称为一个半断路器接线，又称3/2 接线。 9、厂用电：发电厂在启动、运转、停役、检修过程中，有大量以电 动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、 除灰、除尘及水处理等辅助设备的正常运行。这些电动机以及全 厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷， 总的耗电量，统称为厂用电。 10、厂用电率：厂用电耗电量占发电厂全部发电量的百分数，称为 厂用电率。厂用电率是发电厂运行的主要经济指标之一。 11、经常负荷：每天都要经常连续运行使用的电动机。 12、不经常负荷：只在检修、事故或机炉起停期间使用的负荷。 13、连续负荷：每次连续运转2小时以上的负荷。 14、短时负荷：每次仅运转10-120min 的负荷。 15、断续负荷：反复周期性地工作，其每一周期不超过10min 的负荷。 16、电动机的自起动：厂用系统中正常运行的电动机，“当其供电 母线电压突然消失或显著降低时，若经过短时间（一般在0.5-1.5s） 在其转速未下降很多或尚未停转以前，厂用母线电压又恢复正常 （如电源故障排除或备用电源自动投入），电动机就会自行加速， 恢复到正常运行，这一过程称为电动机的自起动。
17、失磁：同步发电机突然部分地或全部地失去励磁称为失磁。 18、励磁控制系统:由励磁调节器、励磁功率单元和发电机本身一起 组成的整个系统称为励磁控制系统。 19、自并励静止励磁系统:采用接于发电机出口的变压器（称为”励 磁变压器”）作为励磁电源，经硅整流后供给发电机励磁。因励 磁变压器并联在发电机出口，故这种励磁方式称为自并励方式， 励磁变压器、整流器等都是静止元件，故又称其为自并励静止励 磁系统。 20、互感器:电力系统中测量仪表、继电保护和自动装置等二次设备 获取电气一次回路信息的传感器。互感器作用是将高电压、大电 流按比例变成低电压和小电流。 21 、六氟化硫断路器 :采用具有优良灭弧性能和绝缘性能的 SF6 气体 作灭弧介质的断路器，称为 SF6 断路器。它具有开断能力强、体 积小等特点，但结构较复杂，金属消耗量大、价格较贵。 22、真空断路器：利用真空的高介质强度来灭弧的断路器，称为真 空断路器。此种断路器其有灭弧速度快、触头材料不易氧化、寿 命长、体积小等特点。

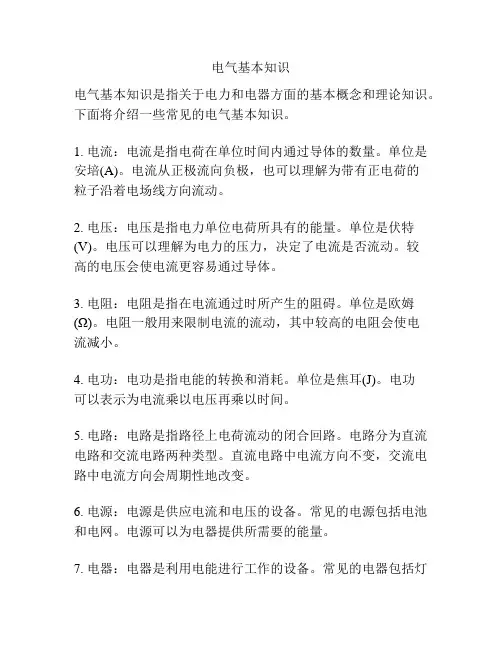

电气基本知识
电气基本知识电气基本知识是指关于电力和电器方面的基本概念和理论知识。
下面将介绍一些常见的电气基本知识。
1. 电流：电流是指电荷在单位时间内通过导体的数量。
单位是安培(A)。
电流从正极流向负极，也可以理解为带有正电荷的粒子沿着电场线方向流动。
2. 电压：电压是指电力单位电荷所具有的能量。
单位是伏特(V)。
电压可以理解为电力的压力，决定了电流是否流动。
较高的电压会使电流更容易通过导体。
3. 电阻：电阻是指在电流通过时所产生的阻碍。
单位是欧姆(Ω)。
电阻一般用来限制电流的流动，其中较高的电阻会使电流减小。
4. 电功：电功是指电能的转换和消耗。
单位是焦耳(J)。
电功可以表示为电流乘以电压再乘以时间。
5. 电路：电路是指路径上电荷流动的闭合回路。
电路分为直流电路和交流电路两种类型。
直流电路中电流方向不变，交流电路中电流方向会周期性地改变。
6. 电源：电源是供应电流和电压的设备。
常见的电源包括电池和电网。
电源可以为电器提供所需要的能量。
7. 电器：电器是利用电能进行工作的设备。
常见的电器包括灯泡、电扇和电视机等。
不同的电器有不同的功率和工作原理。
8. 电场：电场是指带电粒子周围所产生的力场。
电场的强度与电荷量和距离有关，可以通过电场力对电荷进行做功。
9. 磁场：磁场是指带有磁性物质产生的力场。
磁场可以对具有磁性的物体产生作用力，同时也会对电流产生影响。
10. 电感：电感是指电流通过时所产生的自感性。
单位是亨利(H)。
电感可以存储和释放电能，对交流电起到滤波和传输的作用。
这些电气基本知识是我们理解电力和电器方面的基础。
了解这些知识可以帮助我们更好地理解电气设备的工作原理，同时也能够提高我们对电路和电器的安全意识，避免电气事故的发生。
基础电气知识点总结归纳
基础电气知识点总结归纳电气知识是现代社会中不可或缺的一部分，它涉及到我们日常生活中的方方面面，从家用电器到工业生产设施都需要电气知识的支持。
因此，了解和掌握一些基础电气知识对我们来说是非常有必要的。
下面将对一些基础的电气知识点进行总结归纳。
一、电流、电压和电阻1. 电流电流是电荷在导体中流动的现象，通常用符号I表示，单位是安培（A）。
电流的方向是以正电荷所在位置为正方向。
2. 电压电压是电流驱动电荷移动的力，通常用符号U表示，单位是伏特（V）。
电压的大小可以理解为电流通过某个元件时所具有的能量。
3. 电阻电阻是对电流通过的阻碍，通常用符号R表示，单位是欧姆（Ω）。
电阻的大小影响着电流的流动情况，电阻越大，电流通过的越慢。
二、电路基础1. 串联电路串联电路是指电器件依次排列接在一起，电流只有一个路径可以通过各个电器件。
串联电路中各个电器件的电压之和等于电源电压，而电流相等。
2. 并联电路并联电路是指电器件同时连接在同一两个位置，电流可以同时通过各个电器件，每个电器件的电压相同，而总电流等于各个分支电流之和。
3. 电路中的电源电路中的电源可以是直流电源或交流电源。
直流电源是电流方向不变的电源，比如电池或者直流发电机；而交流电源是电流方向周期性变化的电源，比如交流发电机或者墙上插座供电。
三、电气元件1. 电阻电阻是电路中常见的元件之一，通常用来控制电流的大小。
电阻的大小正比于电压，反比于电流。
2. 电容电容是电路中常见的储存电荷的元件，通常用来储存和释放电荷。
它可以储存能量并且对电流有所延迟。
3. 电感电感是电路中的另一种储存能量的元件，它是由线圈制成的。
电感对电流有所延迟，还可以对电流进行滤波。
4. 二极管二极管是一种最简单的半导体元件，它可以将电流限制在一个方向。
它常用于整流电路和光电检测器中。
5. 晶体管晶体管是一种可以放大电流信号的元件，它是电子设备中不可或缺的一部分，可以用来进行开关控制和信号放大。
电气知识点大总结
电气知识点大总结一、电气基础知识1. 电流、电压、电阻电流是指在电路中流动的电荷数量，单位为安培(A)；电压是指电路中的电位差，单位为伏特(V)；电阻是指电路中阻碍电流流动的程度，单位为欧姆(Ω)。
2. 电路图电路图是用来表示电路结构的图，其中包括电源、开关、电阻、电容、电感等元件，通过图中的连接线表示元件之间的连接关系。
3. 串联电路和并联电路串联电路是指元件依次连接在一条线上，电流通过一个元件再通过另一个元件，而并联电路是指元件并排连接在一起，电流可以选择不同的路径流动。
4. 直流电路和交流电路直流电路是指电流方向不变的电路，而交流电路是指电流方向随时间变化的电路。
5. 电源电路中的能量源，可以是电池、发电机、太阳能电池等，用来提供电流和电压。
6. 电阻、电容和电感电阻是指电路中阻碍电流流动的元件，电容是指电路中储存电荷的元件，电感是指电路中储存能量的元件。
7. 理想电路元件包括理想电压源、理想电流源、理想电阻、理想电容、理想电感等，便于理论分析电路行为。
8. 公共接地系统地线是指电气设备的保护系统，主要用来连接设备和大地，以确保设备不会因过电压或漏电引起触电危险。
9. 电气安全在电气工程中，安全是至关重要的，需要注意电路的绝缘、接地、过载保护、漏电保护等安全措施。
二、电气工程知识1. 电气设备包括电源装置、配电装置、电流装置、控制装置等，用来提供电力和控制电气设备。
2. 电气控制系统用来控制电气设备运行的系统，包括传感器、执行元件、逻辑控制器、人机界面等。
3. 电气自动化通过传感器、控制器和执行器实现电气设备的自动控制和运行，提高生产效率和质量。
4. 电气设计包括电气布线设计、设备选型、电路设计等，需要考虑安全、可靠性、节能等因素。
5. 输配电系统包括发电系统、变电站、配电系统等，用来将电能从发电厂输送到用户，以及在用户之间进行配电。
6. 电力电子技术包括电力变换、调压、变频等技术，用来改变电压、频率、波形等电力特性。
