碳纤维施工工艺
碳纤维加固施工工艺

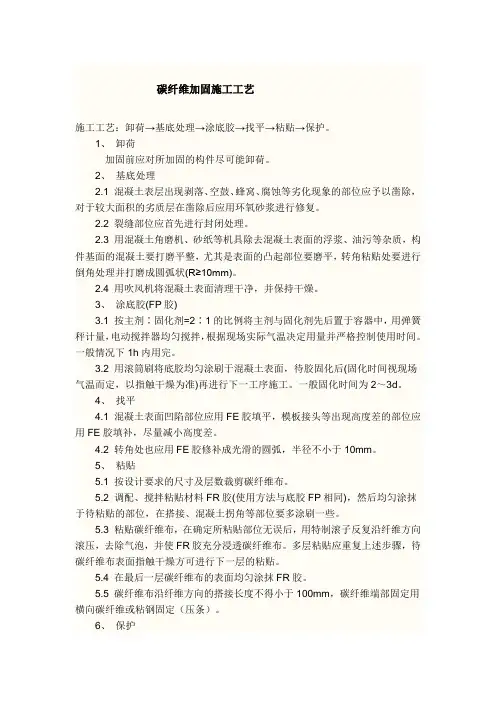

碳纤维加固施工工艺施工工艺：卸荷→基底处理→涂底胶→找平→粘贴→保护。
1、卸荷加固前应对所加固的构件尽可能卸荷。
2、基底处理2.1 混凝土表层出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以凿除，对于较大面积的劣质层在凿除后应用环氧砂浆进行修复。
2.2 裂缝部位应首先进行封闭处理。
2.3 用混凝土角磨机、砂纸等机具除去混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整，尤其是表面的凸起部位要磨平，转角粘贴处要进行倒角处理并打磨成圆弧状(R≥10mm)。
2.4 用吹风机将混凝土表面清理干净，并保持干燥。
3、涂底胶(FP胶)3.1 按主剂∶固化剂=2∶1的比例将主剂与固化剂先后置于容器中，用弹簧秤计量，电动搅拌器均匀搅拌，根据现场实际气温决定用量并严格控制使用时间。
一般情况下1h内用完。
3.2 用滚筒刷将底胶均匀涂刷于混凝土表面，待胶固化后(固化时间视现场气温而定，以指触干燥为准)再进行下一工序施工。
一般固化时间为2～3d。
4、找平4.1 混凝土表面凹陷部位应用FE胶填平，模板接头等出现高度差的部位应用FE胶填补，尽量减小高度差。
4.2 转角处也应用FE胶修补成光滑的圆弧，半径不小于10mm。
5、粘贴5.1 按设计要求的尺寸及层数裁剪碳纤维布。
5.2 调配、搅拌粘贴材料FR胶(使用方法与底胶FP相同)，然后均匀涂抹于待粘贴的部位，在搭接、混凝土拐角等部位要多涂刷一些。
5.3 粘贴碳纤维布，在确定所粘贴部位无误后，用特制滚子反复沿纤维方向滚压，去除气泡，并使FR胶充分浸透碳纤维布。
多层粘贴应重复上述步骤，待碳纤维布表面指触干燥方可进行下一层的粘贴。
5.4 在最后一层碳纤维布的表面均匀涂抹FR胶。
5.5 碳纤维布沿纤维方向的搭接长度不得小于100mm，碳纤维端部固定用横向碳纤维或粘钢固定（压条）。
6、保护加固后的碳纤维布表面应采取抹灰或喷防火涂料进行保护。
碳纤维加固施工工艺流程

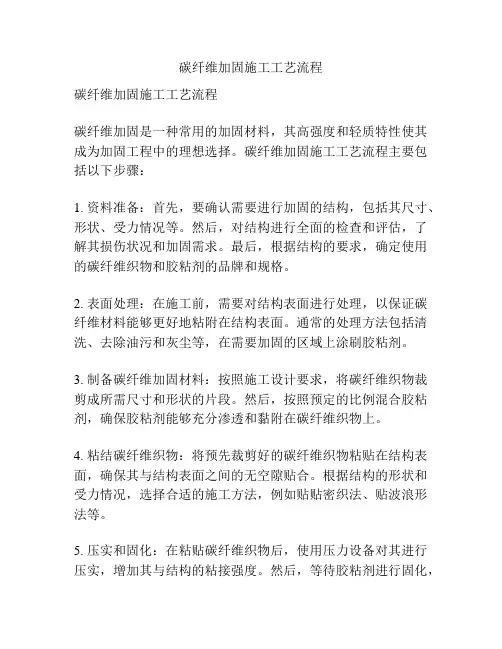

碳纤维加固施工工艺流程碳纤维加固施工工艺流程碳纤维加固是一种常用的加固材料，其高强度和轻质特性使其成为加固工程中的理想选择。
碳纤维加固施工工艺流程主要包括以下步骤：1. 资料准备：首先，要确认需要进行加固的结构，包括其尺寸、形状、受力情况等。
然后，对结构进行全面的检查和评估，了解其损伤状况和加固需求。
最后，根据结构的要求，确定使用的碳纤维织物和胶粘剂的品牌和规格。
2. 表面处理：在施工前，需要对结构表面进行处理，以保证碳纤维材料能够更好地粘附在结构表面。
通常的处理方法包括清洗、去除油污和灰尘等，在需要加固的区域上涂刷胶粘剂。
3. 制备碳纤维加固材料：按照施工设计要求，将碳纤维织物裁剪成所需尺寸和形状的片段。
然后，按照预定的比例混合胶粘剂，确保胶粘剂能够充分渗透和黏附在碳纤维织物上。
4. 粘结碳纤维织物：将预先裁剪好的碳纤维织物粘贴在结构表面，确保其与结构表面之间的无空隙贴合。
根据结构的形状和受力情况，选择合适的施工方法，例如贴贴密织法、贴波浪形法等。
5. 压实和固化：在粘贴碳纤维织物后，使用压力设备对其进行压实，增加其与结构的粘接强度。
然后，等待胶粘剂进行固化，通常根据胶粘剂的特性，固化时间为24小时。
6. 表面处理和修饰：待胶粘剂固化后，将表面进行修饰和光滑处理，以获得更好的美观效果。
使用砂纸、打磨机等工具对加固部位进行打磨和修整。
7. 质量检验和验收：在施工完成后，对加固结构进行质量检验和验收。
主要检查加固部位的粘接强度、表面平整度和外观效果等。
以上就是碳纤维加固施工工艺流程的主要步骤。
在施工过程中，要注意操作规范，确保加固效果和质量。
不同的结构和加固要求可能会有所差异，施工人员需要根据实际情况进行调整和改进。
另外，安全措施也是非常重要的，施工人员需要佩戴适当的防护设备，并遵循相关的安全操作规定。
碳纤维布施工工艺方法和要求
碳纤维布施工工艺方法和要求一、应根据施工现场和被加固构件混凝土实际状况，拟定施工方案和施工计划。
对所使用的碳纤维片材、配套树脂、机具等做好施工前准备工作。
（一）表面处理：1、应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，并用修复材料将表面修复平整。
2、应按设计要求对裂缝进行灌缝或封闭处理。
3、被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。
转角粘贴处要进行导角处理并打磨成圆弧状，圆弧半径不应小于20㎜。
4、混凝土表面应清理干净并保持干燥。
（二）涂刷底层树脂：1、按产品供应商提供的材料配比进行配制；甲、乙两组胶按配比装入容器桶内，采用电锤及扩大头钻头，转速在600转/分，搅拌时间约8分钟；使胶无色差。
搅拌均匀后方可使用。
2、应用滚筒刷将底层树脂均匀涂抹于混凝土表面。
应在树脂表面指触干燥后立即进行下一步工序施工。
（三）找平处理：1、应按产品供应商提供的工艺规定配制找平材料。
2、应对混凝土表面凹陷部位用找平材料填补平整，且不应有楞角。
3、转角处应用找平材料修复为光滑的圆弧，半径应不小于20㎜。
4、应在找平材料表面指触干燥后立即进行下一步工序施工。
（四）粘贴碳纤维片材：1、粘贴碳纤维布应符合下列要求：（1）按设计要求的尺寸裁剪碳纤维布；（2）应按产品供应商提供的工艺规定配制浸渍树脂并均匀涂抹于所要粘贴的部位；（3）用专用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。
滚压时不得操作碳纤维布；（4）多层粘贴重复上述步骤，应在纤维表面浸渍树脂指触干燥后立即进行下一层的粘贴；（5）在最后一层碳纤维布的表面均匀涂抹浸渍树脂。
2、应按下列步骤粘贴碳纤维板：（1）应按设计要求的尺寸裁剪碳纤维板，按产品供应商提供的工艺规定配制粘结树脂；（2）将碳纤维板表面擦拭干净至无粉尘。
如需粘贴两层时，对底层碳纤维板两面均应擦拭干净；（3）擦拭干净的碳纤维板应立即涂刷粘结树脂，胶层应呈突起状，平均厚度不小于2㎜；（4）将涂有粘结树脂的碳纤维板用手轻压贴于需粘贴的位置。
碳纤维施工工艺
碳纤维施工工艺碳纤维是一种轻质高强度材料，具有优异的机械性能和化学稳定性，因此在建筑、航空航天、汽车等领域得到广泛应用。
碳纤维施工工艺是指利用碳纤维材料进行建筑结构加固、修复和新建的工艺方法。
在本文中，我们将介绍碳纤维施工工艺的常用方法和操作步骤。
1. 表面处理在进行碳纤维施工前，首先需要对施工表面进行处理。
表面处理的目的是去除污垢、油脂和松散的材料，确保碳纤维能够与基材充分粘结。
通常采用的表面处理方法包括喷砂、化学清洗和机械磨削等。
2. 粘结剂选择选择合适的粘结剂是碳纤维施工工艺中非常重要的一步。
常见的粘结剂有环氧树脂、聚酯树脂和水泥基粘结剂等。
不同的粘结剂有不同的特性和适用范围，需要根据具体情况进行选择。
3. 碳纤维布铺贴将预先浸渍好的碳纤维布贴在待加固或修复的结构表面上。
碳纤维布要紧密贴附在结构表面，并确保没有气泡或皱褶。
在施工过程中，要注意避开横梁、支撑等构件，保证碳纤维布的贴附均匀。
4. 粘接将碳纤维布粘接到结构表面上，使用适当的粘结剂进行固化。
具体的粘接方法取决于使用的粘结剂类型，通常有刷涂、滚涂或喷涂等。
在施工过程中，要注意确保粘结剂均匀涂抹，避免粘结剂过多或过少。
5. 压实在粘接完成后，使用专门的工具对碳纤维布进行压实。
压实的目的是确保碳纤维与结构表面之间的紧密接触，并提高粘结强度。
常用的压实工具包括滚筒、刮板和喷涂等。
6. 后处理碳纤维施工完成后，需要进行适当的后处理工作。
后处理包括修整、填缝和打磨等。
修整是指修剪或切割多余的碳纤维布，使其与结构表面保持一致。
填缝是指使用特殊的填缝材料填补碳纤维布。
碳纤维加固施工工艺流程
碳纤维加固施工工艺流程
《碳纤维加固施工工艺流程》
碳纤维加固是一种利用碳纤维材料对建筑结构进行加固和修复的方法，其施工工艺流程十分重要。
以下是碳纤维加固施工的工艺流程：
1. 评估结构状况：首先，施工团队需要对需要加固的建筑结构进行详细评估，包括结构的损坏程度、承载能力和加固需求等，以确定加固方案和施工工艺。
2. 准备工作：在进行碳纤维加固之前，需要对施工现场进行准备工作，包括清理表面、修补损坏部位、确保施工现场的安全等。
3. 碳纤维布粘贴：接下来，施工人员会对需要加固的结构表面进行处理，然后将预先浸渍环氧树脂的碳纤维布粘贴在结构表面，确保完全贴合和无气泡。
4. 贴面浆料施工：在碳纤维布粘贴完成后，需要通过贴面浆料施工来增加碳纤维与结构表面的粘接，提高加固效果。
5. 固化和清理：等待贴面浆料固化后，施工团队需要对加固部位进行清理和修整，确保表面光滑平整。
6. 检验和验收：最后，经过施工团队的检验和验收，对碳纤维加固后的结构进行质量检验，确保加固效果符合预期要求。
在整个碳纤维加固施工工艺流程中，施工团队需要严格按照规范操作，确保施工质量和安全。
同时，施工过程中应该充分考虑结构的承载能力和建筑物使用情况，选择合适的碳纤维材料和加固方案，最大程度地提高结构的抗震和抗风能力，延长建筑物的使用寿命。
碳纤维工艺管道施工方案

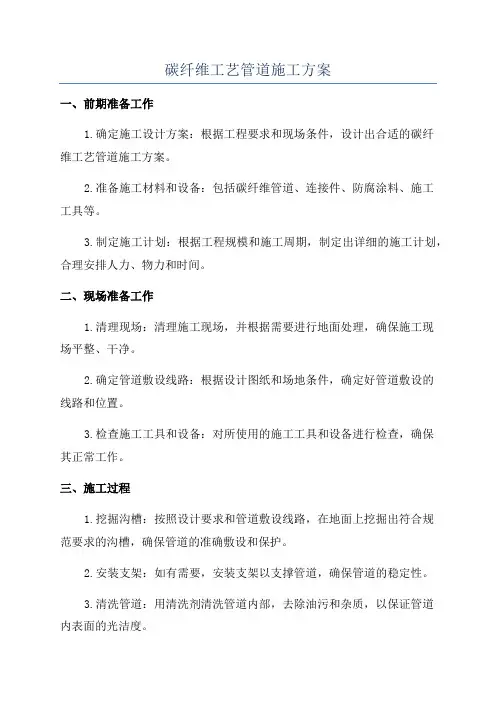

碳纤维工艺管道施工方案一、前期准备工作1.确定施工设计方案：根据工程要求和现场条件，设计出合适的碳纤维工艺管道施工方案。
2.准备施工材料和设备：包括碳纤维管道、连接件、防腐涂料、施工工具等。
3.制定施工计划：根据工程规模和施工周期，制定出详细的施工计划，合理安排人力、物力和时间。
二、现场准备工作1.清理现场：清理施工现场，并根据需要进行地面处理，确保施工现场平整、干净。
2.确定管道敷设线路：根据设计图纸和场地条件，确定好管道敷设的线路和位置。
3.检查施工工具和设备：对所使用的施工工具和设备进行检查，确保其正常工作。
三、施工过程1.挖掘沟槽：按照设计要求和管道敷设线路，在地面上挖掘出符合规范要求的沟槽，确保管道的准确敷设和保护。
2.安装支架：如有需要，安装支架以支撑管道，确保管道的稳定性。
3.清洗管道：用清洗剂清洗管道内部，去除油污和杂质，以保证管道内表面的光洁度。
4.粘接碳纤维管道：使用特殊胶合剂粘接碳纤维管道的接口，保证其牢固性和密封性。
5.安装连接件：根据需要，安装阀门、接头等连接件，并保证其与碳纤维管道的连接牢固。
6.固化管道：根据胶合剂的要求，对管道进行固化处理，以提高管道的强度和耐腐蚀性。
7.进行防腐涂料处理：在管道外表面涂刷防腐涂料，提高管道的耐腐蚀性，延长使用寿命。
8.进行压力测试：对管道进行压力测试，确保其工作正常并符合设计要求。
9.埋设管道：在沟槽中埋设管道，根据设计要求要进行填土和夯实处理，以保证管道的稳定性和安全性。
四、验收工作1.检查施工质量：对施工过程中的关键节点进行质量检查，如胶合剂接口、连接件等，确保施工质量达到设计要求。
2.进行管道试运行：对已施工完成的管道进行试运行，确保其正常工作。
3.进行竣工验收：对管道施工进行竣工验收，确保其符合相关标准和规范要求。
综上所述，碳纤维工艺管道施工方案包括前期准备工作、现场准备工作、施工过程和验收工作。
在施工过程中，要严格按照设计要求和标准规范进行施工，确保管道的安全、稳定和正常运行。
桥梁碳纤维加固的施工工艺
桥梁碳纤维加固的施工工艺1、碳纤维加固施工步骤混凝土构件表面处理一一涂刷底胶一一粘贴碳纤维布——涂刷保护胶一一养护一一梁体其他部分涂装一一质量检验2、碳纤维加固施工工艺1）混凝土构件表面处理先将混凝土构件表面残缺、破损部分剔凿、去除干净并到达构造密实部位。
检查外露钢筋是否锈蚀，如有锈蚀，需开展必要的除锈处理。
对经过剔凿、清理和露筋的构件残缺部分，用高于原构件混凝土强度的环氧砂浆开展修补、复原, 到达表面平整。
裂缝修补：缝宽小于0.2mm的裂缝，用环氧树脂胶泥开展表面涂抹密闭；大于或等于0. 2mm的裂缝用环氧树脂灌缝。
（具体施工见裂纹封闭施工工艺）将构件表面凸出部分（混凝土构件交接部位、模板的段差等）打磨平整，修整后的段差要平顺。
棱角的部位，用磨光机磨成圆角，圆角半径最小不得小于2Ommo清洗打磨过的构件表面，并使其充分干燥。
施工前应按设计图纸在需加固部位放线、定位。
2）涂刷底胶按规定的胶配比例称取ZHG-3 （浸渍胶）A料和B料，重量比3： 1,倒入洁净容器中，用搅拌器拌合均匀。
一次调和量应以在可使用时间内用完为准，超过可使用时间不得再用。
用滚筒刷均匀地涂刷浸渍胶涂刷于所粘贴的部位，在搭接、拐角部位适当多涂刷些。
浸渍胶固化后，在构件表面有凝结凸起时，要用砂纸磨光，磨光后若露出混凝土基面，应再补涂浸渍胶。
3）粘贴碳纤维布碳纤维布裁切时应预先在裁切位置粘贴宽胶带，在宽胶带正中位置开展裁切，以使裁切后碳纤维片的断头齐整不脱丝。
碳纤维布纵向接头必须搭接IOcm以上，该部位应多涂粘结树脂；碳纤维布横向不需要搭接。
粘贴碳纤维布时，在碳纤维布和浸渍胶之间不应残留空气形成气泡造成空鼓。
为此，可用器具沿着纤维方向在碳纤维片上滚压多次，对角隅处应向着角隅滚压，对拱起的部位要向相反的方向滚压，以去除气泡，使浸渍胶均匀地充分渗浸入碳纤维片的碳纤维束中。
空鼓处理方法如下：注入法，在碳纤维布上打开两个以上的小孔，使用注射器注入浸渍胶，然后开展按压整平。
碳纤维施工工艺
碳纤维施工工艺碳纤维施工工艺一、概述碳纤维是一种具有轻质高强度特性的材料，广泛应用于建造、航空航天、汽车创造等领域。
碳纤维施工工艺是指在建造结构中应用碳纤维材料，并通过特定的施工过程完成相关工程。
二、材料准备1. 碳纤维板材：根据项目需求选择不同类型的碳纤维板材，如碳纤维布、碳纤维板等。
2. 碳纤维胶水：选择具有优良粘接性能和耐候性的碳纤维胶水，确保施工质量。
3. 施工工具：如剪刀、刷子、滚筒等，用于处理碳纤维材料和胶水。
三、施工流程1. 表面处理：a. 清洁表面：将施工区域的表面清洁干净，确保无油脂、灰尘等杂质。
b. 打磨处理：使用砂纸或者打磨机对表面进行打磨，增加粘接面积。
2. 碳纤维布铺设：a. 测量尺寸：根据设计要求测量碳纤维布的尺寸，并在施工区域做出标记。
b. 剪切布料：根据标记的尺寸，使用剪刀剪切碳纤维布料。
c. 碳纤维布涂胶：将碳纤维布放置在工作台上，使用刷子将胶水均匀地涂抹在碳纤维布的一面。
d. 粘贴碳纤维布：将涂有胶水的一面紧贴在预先清洁的施工区域上，并使用滚筒将其压平。
3. 碳纤维板粘贴：a. 清洁表面：将施工区域的表面清洁干净，确保无油脂、灰尘等杂质。
b. 碳纤维板涂胶：使用刷子将胶水均匀地涂抹在碳纤维板的一面。
c. 碳纤维板粘贴：将涂有胶水的一面紧贴在预先清洁的施工区域上，并使用滚筒将其压平。
4. 硬化固化：a. 按照碳纤维胶水的硬化时间等待一段时间，让碳纤维材料充分固化。
b. 检查施工质量：检查粘贴坚固度和表面平整度，确保达到设计要求。
四、安全注意事项1. 使用耐酸碱手套和口罩等个人防护装备，以免碳纤维胶水对皮肤或者呼吸道造成伤害。
2. 在施工现场设置明显的警示标识，提醒他人注意施工区域。
3. 注意施工环境的通风，确保呼吸空气的质量。
附件：1. 碳纤维施工工艺图纸2. 胶水质量合格证明3. 碳纤维板材供应商信息4. 施工工具清单法律名词及注释：1. 胶水：指用于粘合碳纤维材料的各种化学胶粘剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纤维布施工工艺
1、混凝土基面的处理Array（1）用钢丝轮角磨机清除混凝土表面
的劣化层(剥离、蜂窝、浮浆、由于腐蚀或
分化产生的水泥翻沫，脱模胶层、松散的
混凝土碎屑、沥青等)，并用吹风机吹净，
露出干净、平整、结构坚实的表面。
（2）对于混凝土胀裂，松散，钢筋锈
蚀的现象，先凿除松散部分，对锈蚀钢筋
进行手工除锈，然后采用环氧树脂作防腐
处理，并用环氧砂浆作为整平材料填补平
整。
在填补环氧砂桨前，先在破伤口处涂
刷一遍环氧胶作为粘合剂，以确保新老混
凝土粘合良好，并且不会产生裂缝，对蜂
窝、麻面大的孔径孔洞，采用环氧砂浆填
充平整，除去表面2—3mm厚的砂浆层，直
至露出坚实的骨料。
磨去面上突出5mm以
上的“毛刺”并保证混凝土保护层不小于
15mm且平整度达到5mm／m。
（3）对基面经过剔凿、处理锈蚀露筋可能有出现急剧凹陷或构建受损的部位，用环氧树脂砂浆或碳纤维整平材料填补修复平整或圆润顺畅过渡，确保结构表面平整美观。
（4）对基面尖锐凸起的部位(混凝土构件交接部位、模板段差等)用混凝土磨片角磨机进行倒角处理，打磨之圆滑。
转角粘贴处要打磨成圆弧状，圆弧半径应小于30mmm。
箱梁拐角需用碳纤维布进行包装，其阳角应打磨成半径为30mm 以上的圆弧角，避免使碳纤维布材料受损。
（5）清理打磨后基面上的粉尘、松散浮渣，用电吹风机吹净，确保粘贴基
面山干净、无油垢并充分干燥。
2、涂底胶
（1）根据标准用量，算出所涂布面积的粘贴结构底胶用量，视现场气温等实际情况，确保在适用期内一次用完，按底层结构胶规定的比例把底层结构胶主剂和固化剂置于配胶容器中，搅拌均匀。
（2）用滚筒刷或毛刷均匀，无遗漏地将底胶涂在需补强的混凝土表面，底胶涂布面边界不小于所粘贴的碳纤维布大小。
（3）等底胶凝胶至指触干燥(视施工现场气温情况，一般需1.0小时左右)后，如发现表面有突起毛刺，应用砂布打磨光顺，注意不能将底胶层打磨穿。
如有打磨穿的局部应重复操作步骤。
3、修整找平层
（1）底胶干燥后，若发现粘贴表面上有缺损、坑洼、凹陷拐角、模板接头处出现的高腰等情况，再用找平胶(用粘贴胶加适量作为触变剂的矿物填料调制成的腻子)进行刮填修补，保证接头处无明显高度差，缺损，坑洼平缓顺畅，凹陷拐角处填补圆角过渡。
整平材料的调制和适用事项与底胶相同。
（2）等整平材料固化至指触干燥后，如发现整平部位表面有突起的毛刺，应用砂布打磨光顺。
4、粘贴碳纤维布
（1）按设计要求的尺寸裁剪碳纤维布，所用材料应满足设计要求。
（2）根据粘贴胶的标准用量，计算出所涂布面积的需用量，视现场气温等实际情况，确保在使用期内一次用完，按粘贴接胶使用说明规定的比例把粘接胶主剂和固化剂置于配胶容器中，搅拌均匀。
（3）用滚刷或毛刷均匀、无遗漏地将粘接胶涂在选定的混凝土表面，粘接胶涂布面应不小于所粘贴的碳纤维布大小。
（4）在已涂好粘接胶的混凝土表面铺覆碳纤维布，碳纤维布的铺覆方向符合设计要求，一层中各张布之间的搭接应在纤维方向进行。
（5）用胶辊在碳纤维布上沿纤维方向施加压力并反复碾压，使树脂胶液充分浸渍碳纤维布，消除气泡和除去多余树脂，使碳纤维和底层充分粘接，粘贴下层时重复上述操作。
（6）粘贴结束后遵循下述自然养护制度：
①每处施工完成后，自然养护24小时内确保不受外力硬性冲击等干扰：
②每道工序过程中及完工后，均采取适当措施保证不受污染或雨水侵袭：
③该工程施工过程平均气温一般都高于15℃，自然养护5天左右。
④对粘贴施工完成的复合材料层，经自然养护至粘接胶完全固化后，对碳纤维布粘贴面仔细检查，如果碳纤维布粘层有空鼓或气泡，可以用刀片将碳纤维布划开(注意不要划断得太长)，然后采用注射器针管将调制好的粘接胶注入空鼓或气泡内填充至密实。
保证密实粘贴面积大于99％：
5、施工主意事项
（1）气温在5℃以下、相对湿度RH>85 %、混凝土表面含水率在4%以上、有结露的可能时，无有效措施不得施工。
如若施工条件达不到，则需采取对操作面局部加热的方法来达到所需的相对。
温度。
湿度。
含水率等条件后再进行施工。
（2）由于碳纤维片为电的良导体，应使其远离电源。
（3）施工用各种树脂远离明火，并避免阳光直射。
（4）施工及检查人员应穿防护工作服，配戴口罩、手套、防护眼镜用品。
（5）当树脂粘附在皮肤上时，应立即用肥皂水冲洗，溅入眼内用清水清洗或及时就医。
6、现场成品保护措施
现场已施工完的成品应进行固化期保护，其间应注意防尘、防水及预防人为破坏。
已完成的区域应用干净的塑料薄膜覆盖，从而起到防尘防水的作用。
施工现场应派专人值班，防止人为破坏的发生，责任应落实到个人。
施工前对粘贴部位混凝土的表面含水率及所处环境温度进行查验。
若混凝土表层含水率>4％或环境温度<5℃，则采取措施，在达到要求后再进行施工。
