碳布加固施工工艺
碳纤维布加固施工工序及工艺
碳纤维布的加固施工包含了8步，分别是：1、被加固混凝土表面处理；2、底胶涂布；3、修补胶修补混凝土；4.浸渍胶涂底；5、粘贴纤维布；6.浸渍胶上涂；7.表面涂饰；8.碳纤维补强加固施工质量检查和验收。
纤维复合材(FRP)补强加固施工粘贴剖面图1.被加固混凝土表面处理(1)表面处理应达到三个目的：确保结构本体与纤维布牢固粘结，除锈、去污、净化处理混凝土表面的老化部位；利用结构胶修补裂缝、填补孔洞、调整高差、削除尖角，保证碳纤维布粘结在可靠的基底上。
(2)钢筋露出部位须做防锈处理，如损伤程度严重，应采取措施补救。
(3)裂缝修补。
若裂缝在5mm以上，采用高强水泥砂浆灌注；裂缝宽度大于0.1mm、小于5mm，采用专用化学裂缝灌注胶灌注裂缝，以低压慢注射为主，固化后打磨修饰平坦；裂缝宽度小于0.1mm，采用封缝胶表面封闭。
(4)表面修补：被粘混凝土面如有缺陷、孔洞或蜂窝麻面，应采用修补胶修补。
①缺陷或孔洞修补。
原结构施工中或后期运行中使结构产生缺角、孔洞、蜂窝麻面，必须用修补胶修补。
②高差调整。
由于模板错位产生混凝土表面高低差，亦必须在粘贴纤维前修复。
大面积可用高强砂浆，局部位置则用修补胶修补。
纤维布(FRP)补强加固施工流程图(5)表面污垢和碳化物处理。
以盘式打磨机、喷砂、高压水冲洗等方法，将表面处理成平坦规整、无松动、无脆弱碎块及无污物的表面，油脂类污物用中性洗涤剂脱脂，用高压气枪清除灰尘，粘结纤维布前混凝土表面必须充分干燥。
(6)修角加工。
为防止内凹角处纤维布在粘结时容易剥离或扯起，可采用修补胶泥修补成圆角，圆角半径R应满足规范要求。
对于棱形柱或尖锐外凸角结构，在尖角处的纤维会有较大的应力集中，容易使碳纤维折断，因此必须进行处理。
可用研磨机将棱角修饰成半径R的弧形。
用修补胶做表面修饰，用弧形量具检测，保证修饰角半径R满足规范要求（特种结构按相关规范要求）。
2.底胶涂布(1)使用底胶的目的，在于加强混凝土与纤维布或修补胶之间的粘结性，底胶能够浸入混凝土，增加混凝土的表面强度。
碳布(碳板)加固施工方案(工艺流程)
卡本碳布加固施工方案（工艺流程）一、一般规定1.采用粘贴碳纤维复合材加固混凝土结构，应由熟悉该技术施工工艺的专业施工队伍承担，并应有加固技术方案和安全措施。
1.1施工必须按照下列工序进行：1.1.2施工准备；1.1.3混凝土表面处理；1.1.4对混凝土表面不平整处进行填补和找平处理；1.1.5配制并涂刷结构胶粘剂；1.1.6粘贴碳纤维复合材；1.1.7表面防护。
1.2施工宜在环境温度为5℃以上的条件下进行，并应符合配套胶粘剂要求的施工温度。
当温度低于5℃时，采用低温固化型的配套胶粘剂或采取加温措施。
1.3施工时应考虑环境温度对胶粘剂固化的不利影响。
1.4进行混凝土表面处理和粘贴碳纤维片材前，要按照设计图纸进行放线定位。
1.5胶粘剂配制时，要按照说明书中规定的配合比称重并置于容器中。
用搅拌器搅拌至色泽均匀。
在搅拌容器及搅拌器上不得有油污和杂质。
应根据现场实际温度确定胶粘剂的拌合量，并按要求严格控制使用时间。
二施工准备2.1应认真阅读设计施工图；2.2应根据施工现场和施工加固构件的实际情况，拟定施工方案和施工计划；2.3应对所使用的碳纤维复合材、配套胶粘剂、机具等做好施工前的准备工作。
三表面处理3.1应清除被加固构件表面的杂志、蜂窝、麻面、起砂、腐蚀等混凝土缺陷，露出混凝土结构层，并修复平整。
对较大的孔洞、凹陷、露筋等部位，在清理干净后，应采取粘结能力强的修复材料进行修补；3.2应按照设计要求对裂缝进行灌注或封闭处理；3.3被粘贴的混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构面。
转角处应进行打磨成圆弧状，圆弧半径不小于25 mm；3.4混凝土表面应清理干净并保持干燥；四找平处理4.1按照胶粘剂生产厂家提供的工艺条件配制修补胶；4.2对混凝土表面凹陷部位用修补胶填补平整，不应有棱角；4.3转角处采用修补胶修成光滑的圆弧，半径不小于25 mm；4.4在修补胶表面干燥后，进行下一步工序。
碳纤维布加固修补结构施工及验收规范
碳纤维布加固修补结构施工及验收规范为了确保碳纤维布加固修补结构项目的施工质量，保证工程的安全性和可靠性，以下是碳纤维布加固修补结构施工及验收的规范。
一、施工前准备工作：1.工程勘察和设计：根据工程要求进行勘察和设计，并编制详细的施工方案。
2.材料准备：根据施工方案确定所需的碳纤维布、环氧树脂胶黏剂等材料，并进行质量检验，确保符合要求。
3.环境准备：清理施工现场，保证施工区域干燥、洁净，无杂物。
二、施工工艺：1.表面处理：清除残留的旧材料、松散的混凝土等，并进行研磨、去污处理，以确保基层表面平整、洁净。
2.粘接剂施工：根据施工方案，将环氧树脂胶黏剂按比例混合，然后用滚刷或喷涂的方式，均匀涂抹在基层表面上。
3.碳纤维布铺设：在涂抹好粘接剂的基层上，将预先裁剪好的碳纤维布铺设，确保布料完全贴合，并用刮板压平。
4.再涂胶黏剂：在碳纤维布上再次涂抹一层环氧树脂胶黏剂，使其与基层和碳纤维布紧密结合。
5.涂层处理：根据需要，可以在修补区域进行涂层处理，以提高表面的耐久性。
6.养护：根据环氧树脂胶黏剂的使用说明，进行适当的养护，以确保施工后的结构能够固化和硬化。
三、验收标准：1.施工质量：检查施工区域是否平整、无气泡、无脱落等现象，是否与周边结构紧密结合。
2.碳纤维布：检查碳纤维布是否铺设平整、无皱褶、无破损等现象。
3.粘接剂：检查粘接剂是否均匀、充分涂抹，与基层、碳纤维布紧密结合。
4.养护情况：检查养护是否符合要求，根据环氧树脂胶黏剂的使用说明进行判断。
5.建设单位应提供有效检测和监控方式、涂层材料的质量检验报告，并在验收前提供。
在施工和验收中，如发现施工质量问题或不符合要求的现象，应及时进行整改，并重新进行验收。
以上所述是碳纤维布加固修补结构施工及验收的规范，有助于确保工程质量和施工安全。

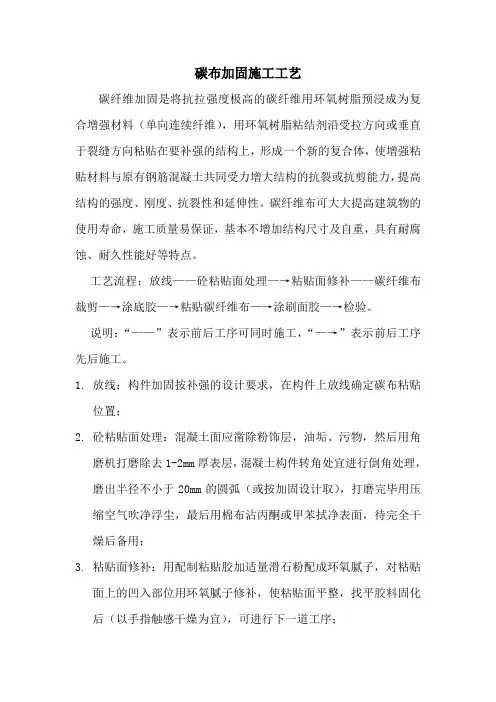

碳布加固施工工艺
碳布加固施工工艺碳纤维加固是将抗拉强度极高的碳纤维用环氧树脂预浸成为复合增强材料（单向连续纤维），用环氧树脂粘结剂沿受拉方向或垂直于裂缝方向粘贴在要补强的结构上，形成一个新的复合体，使增强粘贴材料与原有钢筋混凝土共同受力增大结构的抗裂或抗剪能力，提高结构的强度、刚度、抗裂性和延伸性。
碳纤维布可大大提高建筑物的使用寿命，施工质量易保证，基本不增加结构尺寸及自重，具有耐腐蚀、耐久性能好等特点。
工艺流程：放线——砼粘贴面处理—→粘贴面修补——碳纤维布裁剪—→涂底胶—→粘贴碳纤维布—→涂刷面胶—→检验。
说明：“——”表示前后工序可同时施工，“—→”表示前后工序先后施工。
1.放线：构件加固按补强的设计要求，在构件上放线确定碳布粘贴位置；2.砼粘贴面处理：混凝土面应凿除粉饰层，油垢、污物，然后用角磨机打磨除去1-2mm厚表层，混凝土构件转角处宜进行倒角处理，磨出半径不小于20mm的圆弧（或按加固设计取），打磨完毕用压缩空气吹净浮尘，最后用棉布沾丙酮或甲苯拭净表面，待完全干燥后备用；3.粘贴面修补：用配制粘贴胶加适量滑石粉配成环氧腻子，对粘贴面上的凹入部位用环氧腻子修补，使粘贴面平整，找平胶料固化后（以手指触感干燥为宜），可进行下一道工序；4.碳纤维布裁剪：在地坪上铺塑料布，将碳纤维布放在上面按设计尺寸裁剪（如需搭接，接头长度不小于100毫米）；5.涂底胶：用毛刷和塑料刮板将底胶均匀涂抹于混凝土构件表面，厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜），再进行下一道工序；6.粘贴碳纤维布：将粘贴胶均匀涂抹于混凝土粘贴部位和碳纤维布上，拐角部位适当多涂抹一些。
将裁剪好的碳纤维布拉紧对齐后粘贴，用刮板、滚筒沿同一方向反复滚压，去除气泡，直至胶料渗出，充分浸润胶料碳纤维布。
待手指触感干燥，即可进行下一层粘贴(重复第5步、第6步)，并在最后一层碳纤维布表面均匀涂抹防腐胶保护。
粘贴碳纤维布加固施工方案
粘贴碳纤维布加固施工方案施工部位：三支队八中队营房楼板加固施工方法：1、放线在混凝土粘贴碳纤维的位置测放打磨控制线，打磨控制线比实际粘贴位置线每边宽5cm。
待打磨工作完成后补加粘贴碳纤维的位置线。
2、混凝土面层的清理打磨用角磨机和圆磨片、钢丝刷在砼面上需粘贴碳纤维的部位进行打磨，磨去砼表面浮层，直至打磨出坚实面，影响粘贴的钢筋头和砼凸起处要用砂轮切掉，混凝土表面层出现剥落、空鼓、蜂窝、腐蚀等劣化现象部位应予以剔除，用指定材料修补，裂缝部位应首先进行封闭处理。
用强力吹风机将打磨过的砼面吹干净，做到砼表面清洁、干燥、甚至无粉尘。
构件转角部位需打磨成圆角，其半斤不小于20mm。
3、找平按照使用说明配置找平材料进行找平工作，用小铲刀将配置好的找平材料刮在砼表面凹陷部位，刮严刮实，对于局部较高的突起部分，应用砂轮或磨片磨平，构件表面的小孔、内角用找平材料刮后，表面仍存在的凹凸糙纹用砂纸打磨平整。
找平树脂的配制要严格按照使用说明，混合后要充分搅拌均匀，ＴＥ环氧腻子的配制比例为，主剂：硬化剂＝２：１（重量比）４、粘贴碳纤维４.１碳纤维的裁剪根据设计尺寸将碳纤维布裁剪成行，碳纤维为单向受力材料，顺着纤维的方向为受力方向，裁剪时要特别注意方向，切忌将纤维斜切断。
４.２配制粘贴树脂按照使用说明配制粘贴树脂，混合后人工充分搅拌均匀。
粘贴树脂应随用随配，每次配制量应在４０分钟内用完。
４.３碳纤维的粘贴用滚筒或刷子将配制好的粘贴树脂均匀涂刷到粘贴部位上，在搭接、砼转角部位要多刷一些，将碳纤维布粘贴到砼表面，用特制的滚子顺着纤维沿一个方向多次滚压，去除气泡和褶皱，并使粘贴树脂充分渗透碳纤维布。
碳纤维布沿纤维方向的搭接长度不小于150mm。
质量要求1、严格按照有关规范的质量要求及甲方、监理、设计单位的要求进行施工。
2、位置线放完后，报请有关单位验线。
3、打磨完成后报监理验收，做好隐检记录。
4、材料应有产品合格证，各项技术指标应达到规范规定的数值，胶必须严格按产品说明配制使用。
碳纤维布加固传统木结构构件施工工法
碳纤维布加固传统木结构构件施工工法碳纤维布加固传统木结构构件施工工法一、前言传统木结构构件在长期使用和外力作用下，容易出现老化、腐朽、破损等问题。
为了延长其使用寿命和提高其承载能力，采用碳纤维布加固技术成为一种有效的解决方案。
本文将介绍碳纤维布加固传统木结构构件的施工工法。
二、工法特点碳纤维布加固技术具有高强度、轻质、耐腐蚀、耐久性强等特点。
与传统的钢板加固相比，碳纤维布加固技术更加轻量化，施工过程更便捷。
三、适应范围碳纤维布加固技术适用于传统木结构构件的加固和修复，例如木梁、木柱、木框架等。
可以用于室内和室外的木结构工程。
四、工艺原理碳纤维布加固技术的工艺原理是利用碳纤维布的高强度和优秀的抗拉性能，将其粘贴在木结构构件的表面，形成一个增强层，以增加木结构构件的承载能力。
它采取的技术措施包括：1. 表面处理：清除构件表面的油污和杂物，保证碳纤维布的粘附性能。
2. 粘接：使用专用的环氧树脂胶水将碳纤维布粘贴在木结构构件的表面。
3. 碳纤维布层数设计：根据结构设计要求和工程实际情况确定碳纤维布的层数。
五、施工工艺1. 确定施工范围和施工方案。
2. 清理和修复木结构构件的表面，确保其平整、干燥和无油污。
3. 将碳纤维布按照设计要求裁剪，并使用环氧树脂胶水粘贴在木结构构件的表面，注意保证每层的重叠长度和重叠面积。
4. 碳纤维布粘贴完毕后，进行压实，确保碳纤维布与木结构构件之间的接触紧密。
5. 等待环氧树脂充分固化，一般需要几天的时间。
6. 对已加固的木结构构件进行外观检查和质量验收。
六、劳动组织根据具体工程情况，合理组织施工人员，分配施工任务。
安排工作班次和施工进度，并确保工艺流程的顺利进行。
七、机具设备施工所需的机具设备包括：手工工具（刮刀、刷子、滚筒等）、电动工具（电钻、砂磨机等）、环氧树脂胶水、碳纤维布等。
八、质量控制为确保施工质量，需进行以下控制：1. 施工前进行木结构构件的检查和评估，确定施工的必要性和合理性。
碳纤维布加固施工方法
1 碳纤维布加固施工方法认真研究设计图纸，进行放线定位及各种施工准备工作。
2．混凝土基面的处理：A、用角磨机打磨混凝土表面，并用吹风机吹净，露出干净、结构坚实的表面。
B、清理打磨基面上的粉尘，用吹风机吹干净，确保粘贴基面上干净、无油污并充分干燥。
3．涂底胶A、根据标准用量，算出所涂布面积的底胶用量，视现场气温等实际情况，确保在使用期内一次用完，按底胶规定的比例把底胶主剂和固化剂置于配胶容器中，用电动搅拌器搅拌均匀。
应注意：a、配好的底胶如超过使用期后决不能使用；b、在底胶中严禁添加任何溶剂，含有溶剂的毛刷或被溶剂润湿了滚筒等工具在未干燥之前不得使用。
B、用滚筒刷或毛刷均匀、无遗漏地将底胶涂在需补强的混凝土表面，底胶涂布面边界应不小于所粘贴的碳纤维布大小。
应注意：施工部位的温度应不低于50C或高于350C，相对湿度应小于70%，遇雨天混凝土表面结雾或有水分，应用电吹风将潮湿部位表面处理至干燥后方可施工。
C、等底胶凝胶至指触干燥（视施工现场气温情况，一般需4小时左右）后，如发现表面有突起毛刺，应用砂布打磨光顺，注意不能将底胶层打磨穿。
如有打磨穿的局部应重复操作步骤。
4．修整找平层A、底胶指触干燥后，若发现粘贴表面上有坑洼、模板接头处出现的高度差等情况，应用找平胶进行刮填修补，保证模板接头处无明显高度差。
B、等找平胶固化至指触干燥（视施工现场气温情况，一般需4小时左右）后，如发现整平部位表面有突起毛刺，应用砂布打磨平顺。
5．粘贴碳纤维布A按设计要求的尺寸裁剪碳纤维布。
应注意：a、碳纤维布的裁剪数量应保证能在当天用完；b、碳纤维布一定要作好防潮处理，避免影响质量。
c、碳纤维布在运输、储存、裁剪和粘贴过程中应避免受到弯折，每天施工所用的剪裁好的碳纤维布应妥善保存。
d、碳纤维布为导电材料，使用碳纤维布时应尽量远离电气设备及电源。
B、根据粘接胶的标准用量，计算出所涂布的面积的需用量，视现场气温等实际情况，确保在使用期内一次用完，按粘接胶使用说明规定的比例把粘接胶主剂和固化剂置于配胶容器中搅拌均匀。
碳纤维布加固施工工艺
目前，碳纤维布(片)加固法，被视为桥梁加固补强、提高承载能力,尤其是当高度受限制时的首选加固方法。
那使用碳纤维布进行加固应该怎样施工呢？1、障碍物清理根据现场实际情况予以清理，总的原则是方便施工为宜。
县城质检员核查清理状态，合格够进行下一工序。
2、放线、验线放出碳纤维布粘贴位置并放线。
现场技术员（工长）复核防线无误后，方可施工。
3、清理粘贴碳纤维布混凝土结构面用角磨机打磨混凝土表面。
用吹风机将混过凝听有便面浮尘吹掉。
4、配制并涂刷胶底严格按照配套树脂的主剂、固化剂所规定的比例称量准确，装入容器，用搅拌器搅拌均匀，一次调和梁不应过多，以在可使用时间内用完为准。
5、混凝土结构面找平构件表面凹陷部位用环氧腻子填平，修复至表面平整。
在残缺修补中使用环氧腻子时，要在气温-5℃以上，相对湿度小玉85%的条件下施工。
腻子涂刮后，表面仍存在的凹凸糙文，应在用砂纸打磨平整，转角处修补为半径不小于25mm 圆弧。
6、粘贴碳纤维布粘贴碳纤维布之前，首先应确认粘贴表面干燥。
气温在-10℃以上，响度湿度85%时，如无有效措施不得施工。
为防止碳纤维受损，在粘贴之前应用钢直尺与壁纸刀按规定尺寸切断碳纤维材料。
为防止材料在保管过程中损坏，材料的裁切数量应按当天的用量裁切为准。
配制树脂胶并均匀涂抹于所要粘贴构件，抹胶厚度1-3mm,中间厚、边缘薄。
沿纤维方向多次滚压，挤出气泡，使浸渍树脂胶完全渗透碳纤维布。
碳纤维布的表面均匀涂抹浸渍树脂胶。
7、表面防护处理若加固补强构件需要防火时，可在树脂固化后涂刷耐火涂层。
涂装应在树脂初期固化后进行，遵守所用涂料相关标准和施工规定。
8、报验全部完成后，报请监理或总包验收，然后填写隐检资料，分项分部工程质量报验认可单，请总包负责人、监理签字。
整理所用工程必须的资料移交总包单位，以便整个工程资料的完整性。
以上就是为大家介绍的关于碳纤维布加固施工工艺的相关内容，希望对大家有所帮助！如果您还有相关的问题，可以向专业的机构进行咨询哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 碳纤维布裁剪：在地坪上铺塑料布，将碳纤维布放在上面按设 计尺寸裁剪（如需搭接，接头长度不小于100毫米）；
5. 涂底胶：用毛刷和塑料刮板将底胶均匀涂抹于混凝土构件表 面，厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化 后（固化时间视现场气温而定，以手指触感干燥为宜），再进 行下一道工序；
碳布加固施工工艺
碳纤维加固是将抗拉强度极高的碳纤维用环氧树脂预浸成为复合增 强材料（单向连续纤维），用环氧树脂粘结剂沿受拉方向或垂直于裂缝 方向粘贴在要补强的结构上，形成一个新的复合体，使增强粘贴材料与 原有钢筋混凝土共同受力增大结构的抗裂或抗剪能力，提高结构的强 度、刚度、抗裂性和延伸性。碳纤维布可大大提高建筑物的使用寿命， 施工质量易保证，基本不增加结构尺寸及自重，具有耐腐蚀、耐久性能 好等特点。 工艺流程：放线——砼粘贴面处理—→粘贴面修补——碳纤维布裁剪— →涂底胶—→粘贴碳纤维布—→涂刷面胶—→检验。 说明：“——”表示前后工序可同时施工，“—→”表示前后工序先后施 工。
6. 粘贴碳纤维布：将粘贴胶均匀涂抹于混凝土粘贴部位和碳纤维 布上，拐角部位适当多涂抹一些。将裁剪好的碳纤维布拉紧对 齐后粘贴，用刮板、滚筒沿同一方向反复滚压，去除气泡，直 至胶料渗出，充分浸润胶料碳纤维布。待手指触感干燥，即可 进行下一层粘贴(重复第5步、第6步)，并在最后一层碳纤维布表 面均匀涂抹防腐胶保护。若长度不够，碳纤维布可进行搭接， 搭接长度不得小于0.1米（或应按加固设计取）；
1. 放线：构件加固按补强的设计要求， Nhomakorabea构件上放线确定碳布粘 贴位置；
2. 砼粘贴面处理：混凝土面应凿除粉饰层，油垢、污物，然后用 角磨机打磨除去1-2mm厚表层，混凝土构件转角处宜进行倒角处 理，磨出半径不小于20mm的圆弧（或按加固设计取），打磨完 毕用压缩空气吹净浮尘，最后用棉布沾丙酮或甲苯拭净表面， 待完全干燥后备用；
7. 涂刷面胶：等粘贴碳布脂指触干燥后，用粘贴树脂均匀涂刷在 碳布表面，并通过撒砂等方式使碳布的表面粗糙，便于后期粉 刷层能与加固后的表面有很好粘结；
8. 检查：等面胶完全固化后，检验时可用小锤轻击或手压粘贴面 判断粘贴效果若总有效粘结面积不应小于95%，如出现轻微空鼓 （面积小于100cm2）可采取针管注胶的方法进行补救。若空鼓 面积大于100cm2，宜将空鼓处的碳纤维切除，补粘四周搭接长 度大于0.1米的碳纤维布块。
