电脑显示屏用升降座的制作技术
可升降的电脑显示屏支撑座的制作流程

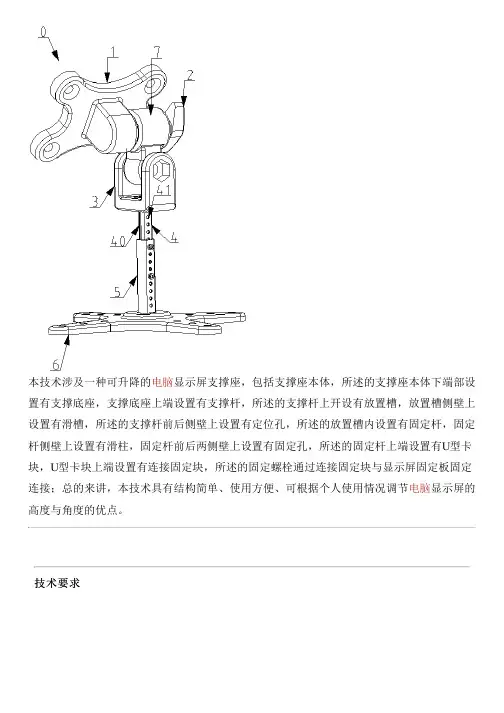

本技术涉及一种可升降的电脑显示屏支撑座，包括支撑座本体，所述的支撑座本体下端部设置有支撑底座，支撑底座上端设置有支撑杆，所述的支撑杆上开设有放置槽，放置槽侧壁上设置有滑槽，所述的支撑杆前后侧壁上设置有定位孔，所述的放置槽内设置有固定杆，固定杆侧壁上设置有滑柱，固定杆前后两侧壁上设置有固定孔，所述的固定杆上端设置有U型卡块，U型卡块上端设置有连接固定块，所述的固定螺栓通过连接固定块与显示屏固定板固定连接；总的来讲，本技术具有结构简单、使用方便、可根据个人使用情况调节电脑显示屏的高度与角度的优点。
技术要求1.一种可升降的电脑显示屏支撑座，包括支撑座本体（0），所述的支撑座本体（0）下端部设置有支撑底座（6），支撑底座（6）上端设置有支撑杆（5），其特征在于：所述的支撑杆（5）上开设有放置槽（50），放置槽（50）侧壁上设置有滑槽（51），所述的支撑杆（5）前后侧壁上设置有定位孔（52），所述的放置槽（50）内设置有固定杆（4），固定杆（4）侧壁上设置有滑柱（40），固定杆（4）前后两侧壁上设置有固定孔（41），所述的固定杆（4）上端设置有U型卡块（3），U型卡块（3）上端设置有连接固定块（7），所述的固定螺栓（2）通过连接固定块（7）与显示屏固定板（1）固定连接。
2.根据权利要求1所述的一种可升降的电脑显示屏支撑座，其特征在于：所述的固定杆（4）与滑柱（40）为一体式结构。
3.根据权利要求1所述的一种可升降的电脑显示屏支撑座，其特征在于：所述的固定杆（4）通过插拔式与支撑杆（5）配合连接，固定杆（4）通过螺栓与支撑杆（5）固定连接。
4.根据权利要求1所述的一种可升降的电脑显示屏支撑座，其特征在于：所述的固定杆（4）前后侧壁上均匀分布着6-10个固定孔，支撑杆（5）前后侧壁上均匀分布着6-10个定位孔（52）。
5.根据权利要求1所述的一种可升降的电脑显示屏支撑座，其特征在于：所述的U型卡块（3）通过螺栓与连接固定块（7）固定连接，连接固定块（7）可在U型卡块（3）上进行0°-180°的旋转。
用于电脑显示屏的升降座的生产技术
一种用于电脑显示屏的升降座，包括底座(11)、支撑杆(12)、升降杆(13)，该支撑杆(12)下端与底座(11)固接，其上端设置有圆台形的紧固件(121)，该紧固件(121)车有外螺纹；该升降杆(13)上端与显示屏(2)枢接，其下端穿过圆台形的螺帽(14)后插入支撑杆(12)内；该螺帽(14)车有内螺纹且该内螺纹与外螺纹相啮合；所述升降座与显示屏(2)之间还设置有起限位作用的两个伸缩杆(15)，每个伸缩杆(15)上端与显示屏(2)枢接。
本技术提出的升降座结构简单，通过紧固件与螺帽的螺纹配合，再借由伸缩杆实现电脑显示屏的平稳上升与下降，使用者可根据自身情况调整显示屏的高度以达到正确的工作坐姿，从而避免颈椎病、腰椎病。
权利要求书1.一种用于电脑显示屏的升降座，其特征在于：包括底座(11)、支撑杆(12)、升降杆(13)，该支撑杆(12)下端与底座(11)固接，其上端设置有圆台形的紧固件(121)，该紧固件(121)车有外螺纹；该升降杆(13)上端与显示屏(2)枢接，其下端穿过圆台形的螺帽(14)后插入支撑杆(12)内；该螺帽(14)车有内螺纹且该内螺纹与外螺纹相啮合；所述升降座与显示屏(2)之间还设置有起限位作用的两个伸缩杆(15)，每个伸缩杆(15)上端与显示屏(2)枢接。
2.根据权利要求1所述的升降座，其特征在于：所述紧固件(121)、螺帽(14)都采用塑料制作。
技术说明书一种用于电脑显示屏的升降座技术领域本技术属于计算机设备技术领域，具体涉及一种用于电脑显示屏的升降座。
背景技术现有电脑显示屏都是通过一底座放置于桌面上，二者之间通过支撑杆相连，支撑杆上端与显示屏枢接，实现显示屏的轴向转。
依据科学统计，正确的工作坐姿应是腰部挺直，双眼与电脑显示屏的中下部位于同一水平线上。
由于显示屏的高度无法调整，身高超过180厘米的使用者在使用电脑时，通常需要低下头或者弯腰工作，容易引起颈椎病、腰椎病，因此该类使用者大都在显示屏下面垫一些硬质物品，如字典、金属盒，以此来提高显示屏的高度，从而达到正确的工作坐姿。
智能自动升降保健型电脑显示器的制作技术

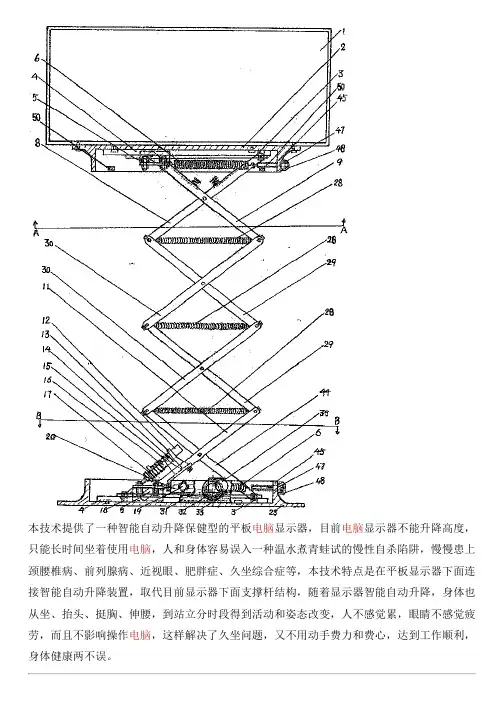

本技术提供了一种智能自动升降保健型的平板电脑显示器，目前电脑显示器不能升降高度，只能长时间坐着使用电脑，人和身体容易误入一种温水煮青蛙试的慢性自杀陷阱，慢慢患上颈腰椎病、前列腺病、近视眼、肥胖症、久坐综合症等，本技术特点是在平板显示器下面连接智能自动升降装置，取代目前显示器下面支撑杆结构，随着显示器智能自动升降，身体也从坐、抬头、挺胸、伸腰，到站立分时段得到活动和姿态改变，人不感觉累，眼睛不感觉疲劳，而且不影响操作电脑，这样解决了久坐问题，又不用动手费力和费心，达到工作顺利，身体健康两不误。
技术要求1.一种智能自动升降保健型电脑显示器，在手动升降模式的基础上，以马达、齿轮、齿条、卷轮、拉索、智能芯片集成板、自动电路、电子元件等为新结构新动能，形成齿轮、齿条智能自动升降模式和卷轮、拉索智能自动升降模式，在两新的升降模式装置中，平板电脑显示器(1)外壳底平面与上支撑板(2)靠中后左右平面连接，两螺丝往上穿连上支撑板(2)左右两端两孔，与显示器(1)左右两端两螺孔连接拧紧，固定板架(27)上端连接显示器(1)后面外壳中间，其特征是：固定板架(27)下端与上支撑板(2)中间靠后平面连接，两螺丝穿连固定板架(27)下端左右两孔，与上支撑板(2)中间靠后平面左右两螺孔连接拧紧，6根小拉簧(28)左右两端的勾分别与左右两边上、中、下6根长圆柱杆前后两端外圆连接，电源插座(37)前端从里往左穿连下支撑板(23)左直角边靠后扁圆长孔，中端台阶大于扁圆长孔与边沿连接，两螺丝从里往左穿连中端台阶前后两孔，与左直角边靠后扁圆长孔的前后两螺孔连接拧紧，智能自动升降系统控制盒(38)左边端面与下支撑板(23)左直角边靠前的里面连接，左边端面各功能按钮穿连超出左直角边靠前各孔，两螺丝穿连智能自动升降系统控制盒(38)左边端面前后两小耳孔，与下支撑板(23)靠前左直角边各按钮孔的前后两螺孔连接拧紧；在齿轮齿条智能自动升降模式装置中，变速马达(35)中间带键的齿轮主轴穿连齿轮(32)中的带键槽孔，键与槽配合连接，轴端头与轴承座(36)中的轴承孔配合连接，变速马达(35)箱体底面与方口固定板(33)靠前偏左平面上连接，4颗螺丝穿连变速箱体下端前后左右4孔，与平面上的前后左右4螺孔连接拧紧，齿轮(32)位于方口固定板(33)方口内，轮齿往下超出，与下面的齿条(31)啮合，齿条(31)左右横向，下底面与下支撑板(23)中间靠左平面上连接，两螺丝穿连齿条(31)下端左右两孔，与下支撑板(23)中间偏左平面的左右两螺孔连接拧紧，轴承座(36)下底面与方口固定板(33)靠后偏右平面上连接，2颗螺丝穿连轴承座(33)下端左右两孔，与方口固定板(33)靠后偏右平面左右两螺孔连接拧紧，方口固定板(33)前后两端底平面，与前后横向两滚珠导轨(4)移动槽偏左槽背面上连接，4颗螺丝分别穿连方口固定板(33)前后两端左右4孔，与前后两移动槽偏左槽背面左右4螺孔连接拧紧；在卷轮拉索智能自动升降模式装置中，变速马达(35)变速箱底面与下支撑板(23)左边靠前平面上连接，4颗螺丝穿连变速马达(35)下端前后左右4孔，与下支撑板(23)左边靠前4螺孔连接拧紧，变速马达(35)变速齿轮主轴中间带平键穿连拉索卷轮(43)带键槽孔，键与槽配合连接，轴端头与轴承座(36)中轴承内孔配合连接，轴承座(36)下端底面与下支撑板(23)左边靠后平面上连接，两颗螺丝穿连轴承座(36)下端左右两孔，与下支撑板(23)左边靠后平面左右两螺孔连接拧紧，导轮双支架(40)下端分别与上支撑板(2)底面中间前后面固定相连，又与下支撑板(23)上面中间左右面固定相连，拉索导轮(39)分别安装于上支撑板(2)和下支撑板(23)的两导轮双支架(40)中间，钉型销轴穿连导轮双支架(40)上端的孔和中间导轮的孔，拉索端头固定架(42)下端底面与下支撑板(23)中间靠前面上相连。
多功能电脑显示器增高架的生产技术

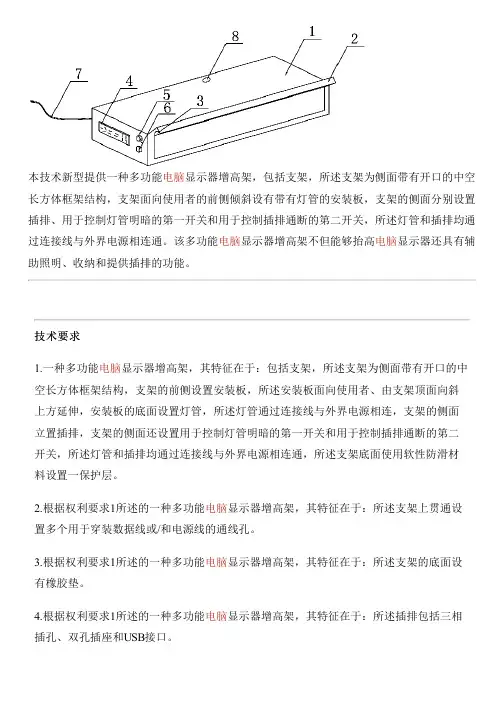

本技术新型提供一种多功能电脑显示器增高架，包括支架，所述支架为侧面带有开口的中空长方体框架结构，支架面向使用者的前侧倾斜设有带有灯管的安装板，支架的侧面分别设置插排、用于控制灯管明暗的第一开关和用于控制插排通断的第二开关，所述灯管和插排均通过连接线与外界电源相连通。
该多功能电脑显示器增高架不但能够抬高电脑显示器还具有辅助照明、收纳和提供插排的功能。
技术要求1.一种多功能电脑显示器增高架，其特征在于：包括支架，所述支架为侧面带有开口的中空长方体框架结构，支架的前侧设置安装板，所述安装板面向使用者、由支架顶面向斜上方延伸，安装板的底面设置灯管，所述灯管通过连接线与外界电源相连，支架的侧面立置插排，支架的侧面还设置用于控制灯管明暗的第一开关和用于控制插排通断的第二开关，所述灯管和插排均通过连接线与外界电源相连通，所述支架底面使用软性防滑材料设置一保护层。
2.根据权利要求1所述的一种多功能电脑显示器增高架，其特征在于：所述支架上贯通设置多个用于穿装数据线或/和电源线的通线孔。
3.根据权利要求1所述的一种多功能电脑显示器增高架，其特征在于：所述支架的底面设有橡胶垫。
4.根据权利要求1所述的一种多功能电脑显示器增高架，其特征在于：所述插排包括三相插孔、双孔插座和USB接口。
技术说明书一种多功能电脑显示器增高架技术领域本技术新型涉及一种办公用品，尤其是一种电脑显示器增高架。
背景技术随着社会的发展，日常生活工作离不开电脑的使用，由于长时间低头伏案工作，颈椎长期受到压迫，很容易导致颈椎病，虽然市面上有很多电脑显示器增高架，但是只能单纯解决颈椎问题，而电脑桌是重要的办公工具，办公桌的收纳是绝对不可缺少的，用户在晚上使用时，由于电脑显示器亮度较高，键盘较暗，使用键盘时由于光线太暗，对视力有一定的影响，长时间的使用不利于视力健康。
实用新型内容本技术新型的主要目的，在于提供一种集增高电脑显示器、收纳、辅助照明和插排于一体的多功能电脑显示器增高架；其不仅能够抬高电脑显示器的高度还具有收纳、辅助照明和提供安全插排的功能。
电脑显示屏用缓冲防护升降台的制作技术

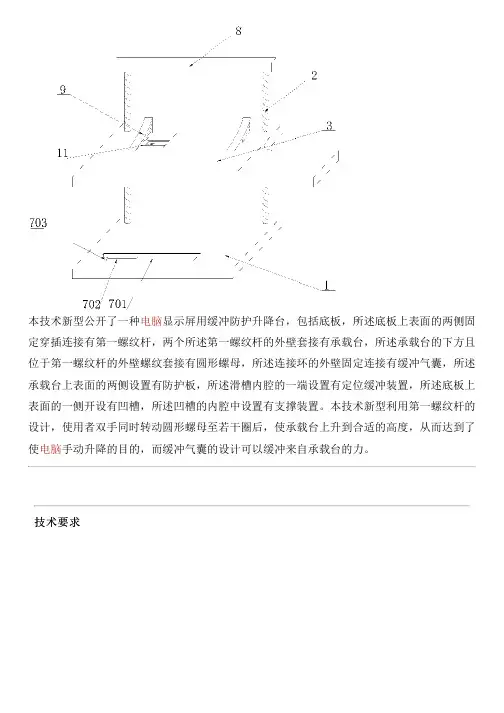

本技术新型公开了一种电脑显示屏用缓冲防护升降台，包括底板，所述底板上表面的两侧固定穿插连接有第一螺纹杆，两个所述第一螺纹杆的外壁套接有承载台，所述承载台的下方且位于第一螺纹杆的外壁螺纹套接有圆形螺母，所述连接环的外壁固定连接有缓冲气囊，所述承载台上表面的两侧设置有防护板，所述滑槽内腔的一端设置有定位缓冲装置，所述底板上表面的一侧开设有凹槽，所述凹槽的内腔中设置有支撑装置。
本技术新型利用第一螺纹杆的设计，使用者双手同时转动圆形螺母至若干圈后，使承载台上升到合适的高度，从而达到了使电脑手动升降的目的，而缓冲气囊的设计可以缓冲来自承载台的力。
技术要求1.一种电脑显示屏用缓冲防护升降台，包括底板(1)，其特征在于：所述底板(1)上表面的两侧固定穿插连接有第一螺纹杆(2)，两个所述第一螺纹杆(2)的外壁套接有承载台(3)，所述承载台(3)的下方且位于第一螺纹杆(2)的外壁螺纹套接有圆形螺母(4)，所述圆形螺母(4)的上方且位于第一螺纹杆(2)的外壁螺纹套接有连接环(5)，所述连接环(5)的外壁固定连接有缓冲气囊(6)，且所述缓冲气囊(6)的底端与圆形螺母(4)的顶端固定连接，所述承载台(3)上表面的两侧设置有防护板(9)，其中一个所述防护板(9)的底部与承载台(3)固定连接，其中另一个所述防护板(9)底端的中部固定连接有滑块(10)，所述承载台(3)上表面的两侧开设有与滑块(10)相匹配的滑槽(11)，所述滑槽(11)内腔的一端设置有定位缓冲装置(12)，所述底板(1)上表面的一侧开设有凹槽，所述凹槽的内腔中设置有支撑装置(7)。
2.根据权利要求1所述的一种电脑显示屏用缓冲防护升降台，其特征在于：所述定位缓冲装置(12)包括第一套筒(121)、定位杆(122)和弹簧(123)，所述第一套筒(121)的一端与滑槽(11)内腔的侧壁固定连接，所述定位杆(122)的一端与第一套筒(121)的内腔穿插连接，所述定位杆(122)的另一端与滑块(10)的一侧固定连接，所述弹簧(123)套设于定位杆(122)的外壁。
可升降的电脑桌的制作技术

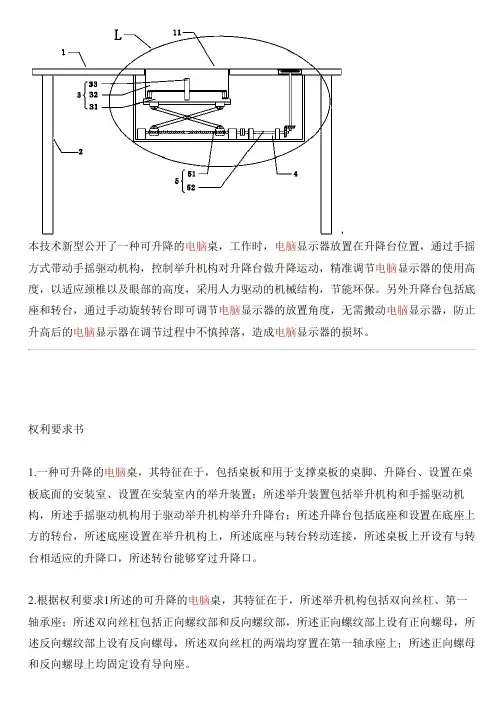

本技术新型公开了一种可升降的电脑桌，工作时，电脑显示器放置在升降台位置，通过手摇方式带动手摇驱动机构，控制举升机构对升降台做升降运动，精准调节电脑显示器的使用高度，以适应颈椎以及眼部的高度，采用人力驱动的机械结构，节能环保。
另外升降台包括底座和转台，通过手动旋转转台即可调节电脑显示器的放置角度，无需搬动电脑显示器，防止升高后的电脑显示器在调节过程中不慎掉落，造成电脑显示器的损坏。
权利要求书1.一种可升降的电脑桌，其特征在于，包括桌板和用于支撑桌板的桌脚、升降台、设置在桌板底面的安装室、设置在安装室内的举升装置；所述举升装置包括举升机构和手摇驱动机构，所述手摇驱动机构用于驱动举升机构举升升降台；所述升降台包括底座和设置在底座上方的转台，所述底座设置在举升机构上，所述底座与转台转动连接，所述桌板上开设有与转台相适应的升降口，所述转台能够穿过升降口。
2.根据权利要求1所述的可升降的电脑桌，其特征在于，所述举升机构包括双向丝杠、第一轴承座；所述双向丝杠包括正向螺纹部和反向螺纹部，所述正向螺纹部上设有正向螺母，所述反向螺纹部上设有反向螺母，所述双向丝杠的两端均穿置在第一轴承座上；所述正向螺母和反向螺母上均固定设有导向座。
3.根据权利要求2所述的可升降的电脑桌，其特征在于，所述举升机构还包括设置在底座底部的滑槽、两个滑动连接在滑槽上的滑块以及两根连杆；两连杆的中部相互铰接形成X型；两连杆的下端分别与对应的导向座相铰接，所述连杆的上端分别与对应的滑块相铰接。
4.根据权利要求2所述的可升降的电脑桌，其特征在于，所述手摇驱动机构包括手轮、横向传动轴、竖向传动轴、第二轴承座；所述横向传动轴一端与所述双向丝杠的任一端通过联轴器连接，所述横向传动轴的另一端设有第一锥齿轮；所述横向传动轴穿置在第二轴承座上；所述竖向传动轴的上端与手轮连接，所述竖向传动轴的下端设有第二锥齿轮；所述第一锥齿轮与第二锥齿轮啮合传动。
5.根据权利要求4所述的可升降的电脑桌，其特征在于，所述桌板上设有用于放置手轮的放置槽以及用于盖合放置槽的盖体，所述竖向传动轴的上端通过轴承穿置在放置槽内；所述盖体的大小与放置槽相适应。
一种可调节高度的台式电脑显示器支架的制作方法
一种可调节高度的台式电脑显示器支架的制作方法专利名称：一种可调节高度的台式电脑显示器支架的制作方法技术领域：本实用新型涉及一种台式电脑配件，尤其是一种可调节高度的台式电脑显示器支架。
背景技术：随着信息时代的日益发展，电脑作为信息传递与接受的载体，被广泛地应用在各行各业，也密切融入到我们的工作、学习、生活和娱乐。
近几年，我国电脑的普及率呈现大幅度增长态势，人们对电脑的依赖也更胜从前。
然而，由长期面对电脑而引起的颈椎病和视力下降人群却是每年都在不断递增。
颈椎病是一种以颈椎退行性病理改变为基础的疾患。
其原因是电脑显示屏摆放位置与视线落差过大，使用者长时间颈椎呈大弧线的双目仰视或俯视姿势而造成颈椎不可逆病理改变所致。
颈椎病发作时，躺也不适，坐也不适，脖子动一动就恶心，整天头晕眼花，随时都可能晕过去。
严重时会引起中风、顽固失眠、反复发作的头晕、严重的记忆力下降、高位截瘫、耳聋等严重后果。
此病的产生绝大多数是由长期不良姿势引发而来的，特别是年轻人，长期热衷于某一活动，如电脑上网等，由于坐姿不良，致使颈部长期处于高强度的弯曲和拉伸状态，最终使得颈椎失去弹性和张力而突出，造成各种症状。
研究表明，面对电脑时不适当的视线角度也是促使视力下降的较大因素。
尤其是中小学生，正处于身体发育期，眼部器官防辐射抗伤害能力还比较低，作为本身就是一个视力低下率较高的群体，正确的坐姿以及合理的视力仰角对视力的保护显得尤为重要。
作为电脑上班族，一天8小时都处于面对电脑的状态，其不良的坐姿与视线角度对视力的破坏更是日积月累，影响深远。
发明内容本实用新型要解决上述现有技术的缺点，提供一种可调节高度的台式电脑显示器支架。
本实用新型解决其技术问题采用的技术方案这种可调节高度的台式电脑显示器支架，包括底座，底座上固定有支架外壳，支架外壳内设有可与其进行相对运动的支架内壳，支架内壳上连有显示器。
作为优选，所述支架外壳上分布有若干不同高度位置的孔口，支架内壳上设有与孔口相配合的活珠。
显示器可升降的笔记本电脑的制作方法
本技术新型是一种显示器可升降的笔记本电脑，包括主机，显示器，U形显示器升降支架，滑动导轨，所述U形显示器升降支架底部转动连接在主机的后端部，所述显示器设置在U形显示器升降支架内部，所述滑动导轨设置在U形显示器升降支架上，与显示器连接。
本技术新型笔记本显示器的高度调节变得更加灵活，与键盘之间的相对距离也可以灵活调节。
在笔记本电脑使用过程中，显示器能够更加接近人的头部高度，极大地改善了笔记本使用体验，而且有利于人体健康。
技术要求1.一种显示器可升降的笔记本电脑，其特征在于，包括主机，显示器，U形显示器升降支架，滑动导轨，所述U形显示器升降支架底部转动连接在主机的后端部，所述显示器设置在U形显示器升降支架内部，所述滑动导轨设置在U形显示器升降支架上，与显示器连接。
2.根据权利要求1所述的一种显示器可升降的笔记本电脑，其特征在于，所述滑动导轨设置在所述U形显示器升降支架两个侧边的内部。
3.根据权利要求2所述的一种显示器可升降的笔记本电脑，其特征在于，所述U形显示器升降支架侧边的侧部或者背部设置高度调节开关。
4.根据权利要求2所述的一种显示器可升降的笔记本电脑，其特征在于，连接主机和显示器的电脑信号线设置于U形显示器升降支架两个侧边的内部。
5.根据权利要求1所述的一种显示器可升降的笔记本电脑，其特征在于，所述U形显示器升降支架的底部中央位置设置中央支架，中央支架沿显示器伸缩方向插入显示器内部或者背部，所述滑动导轨设置在中央支架的内部。
6.根据权利要求5所述的一种显示器可升降的笔记本电脑，其特征在于，所述中央支架上或者显示器上设置高度调节开关。
7.根据权利要求6所述的一种显示器可升降的笔记本电脑，其特征在于，所述高度调节开关设置在显示器下部，或者设置在中央支架下部。
8.根据权利要求5所述的一种显示器可升降的笔记本电脑，其特征在于，所述U形显示器升降支架侧边的侧部或者背部设置高度调节开关。
9.根据权利要求5所述的一种显示器可升降的笔记本电脑，其特征在于，所述连接主机和显示器的电脑信号线设置于U形显示器升降支架两个侧边的内部或者中央支架的内部。
方便调节高度的电脑显示器的制作流程
本技术新型公开了一种方便调节高度的电脑显示器，包括底座、显示屏、保护罩、升降轴、电机转轴、电机和固定控制阀，所述底座上设置有保护罩，所述保护罩内设置有升降轴，所述升降轴贯穿保护罩延伸至保护罩上方，所述升降轴上方连接设置有显示屏，所述显示屏通过旋转卡座与升降轴相互配合连接，所述显示屏可在升降轴上进行360°任意旋转，所述升降轴上设置有固定控制阀，所述保护罩内还设置有电机，所述电机上设置有电机转轴，所述电机转轴通过行星齿轮与升降轴内相连。
本技术新型结构简单，设计巧妙，这样在使用时，先将电机与电源接通，然后通过开关控制电机的通断，这样通过电机转轴的旋转，可以自动控制显示屏的升降高度。
技术要求1.方便调节高度的电脑显示器，其特征是，包括底座(1)、显示屏(2)、保护罩(3)、升降轴(4)、电机转轴(5)、电机(6)和固定控制阀(7)，所述底座(1)上设置有保护罩(3)，所述保护罩(3)内设置有升降轴(4)，所述升降轴(4)贯穿保护罩(3)延伸至保护罩(3)上方，所述升降轴(4)上方连接设置有显示屏(2)，所述显示屏(2)通过旋转卡座与升降轴(4)相互配合连接，所述显示屏(2)可在升降轴(4)上进行360°任意旋转，所述升降轴(4)上设置有固定控制阀(7)，所述保护罩(3)内还设置有电机(6)，所述电机(6)上设置有电机转轴(5)，所述电机转轴(5)通过行星齿轮与升降轴(4)内相连，所述底座(1)内部设置有蓄电池，所述显示屏(2)和电机(6)通过导线分别与蓄电池相连。
2.根据权利要求1所述的方便调节高度的电脑显示器，其特征是，所述的升降轴(4)内部镶有齿圈。
3.根据权利要求1所述的方便调节高度的电脑显示器，其特征是，所述保护罩(3)一面为透明设计，所述保护罩(3)可拆卸。
说明书方便调节高度的电脑显示器技术领域本技术新型涉及计算机设备领域，特别涉及方便调节高度的电脑显示器。
背景技术计算机的使用已成为人们生活的一部分，而通过安装有摄像头的计算机进行视频通话，也是人们沟通的一个重要手段。
电脑自动升降设备及方法的制作流程
本技术涉及一种电脑自动升降装置及方法，该装置包括：动升降组件以及控制单元；电脑显示屏安装在升降电动升降组件上，升降电动升降组件在升降控制单元的控制下可上下升降，调整显示屏的高度，升降控制单元实时监测电脑输入设备的输入操作，若在设定时间内没有任何输入操作，则控制升降电动升降组件升高电脑显示屏；在升高显示屏后，若有输入操作则控制升降电动升降组件将显示屏下降回最初高度。
本技术在用户不使用电脑输入设备时，调整电脑显示屏高度，从而既不妨碍用户使用电脑，又能自动调整电脑显示屏高度，使用户调整姿势，从而避免长时间单一姿势，减轻用户疲劳预防脖颈问题，保证用户身体健康。
技术要求1.一种电脑自动升降装置，其特征在于，包括：电动升降组件以及控制单元；电脑显示屏安装在所述电动升降组件上，所述电动升降组件在所述控制单元的控制下可上下升降，调整显示屏的高度，所述控制单元实时监测电脑输入设备的输入操作，若在设定时间内没有任何输入操作，则控制所述电动升降组件升高电脑显示屏；在升高显示屏后，若有输入操作则控制所述电动升降组件将显示屏下降回最初高度。
2.根据权利要求1所述的电脑自动升降装置，其特征在于，所述控制单元在升高显示屏之前，通过显示屏弹出升高提示，询问用户是否拒绝升高，若用户没有点击拒绝则控制所述电动升降组件升高显示屏。
3.根据权利要求1所述的电脑自动升降装置，其特征在于，所述控制单元统计显示屏升高的时间点，统计出显示屏升高周期，如果用户长时间工作时间超出升高周期，则提示用户将调整显示屏高度。
4.根据权利要求1所述的电脑自动升降装置，其特征在于，若用户佩戴有健康手环，则所述控制单元与用户健康手环通讯，获取用户的生理指标，在用户生理指标出现异常时升高显示屏。
5.根据权利要求1所述的电脑自动升降装置，其特征在于，所述控制单元通过摄像头采集人脸位置图片，根据人脸位置图片自动调整显示屏的最初高度到最佳高度。
6.一种电脑自动升降方法，其特征在于，包括如下步骤：S10：提供电动升降组件，将电脑显示屏安装在电动升降组件上；S20：实时监测电脑输入设备的输入操作，若在设定时间内没有任何输入操作，则控制电动升降组件升高电脑显示屏；在升高显示屏后，若有输入操作则控制电动升降组件将显示屏下降回最初高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种电脑显示屏用升降座，包括底座(11)、支撑杆(12)、升降杆(13)，该支撑杆(12)下端与底座(11)固接，其上端设置有圆台形的紧固件(121)，该紧固件(121)车有外螺纹；该升降杆(13)上端与显示屏(2)枢接，其下端穿过圆台形的螺帽(14)后插入支撑杆(12)内；该螺帽(14)车有内螺纹且该内螺纹与外螺纹相啮合。
借由上述技术方案，本技术提出的电脑显示屏用升降座结构简单，通过紧固件与螺帽的螺纹配合，借由摩擦力实现电脑显示屏的上升与下降，使用者可根据自身情况调整显示屏的高度以达到正确的工作坐姿，从而避免颈椎病、腰椎病。
权利要求书
1.一种电脑显示屏用升降座，其特征在于：包括底座(11)、支撑杆(12)、升降杆(13)，该支撑杆(12)下端与底座(11)固接，其上端设置有圆台形的紧固件(121)，该紧固件(121)车有外螺纹；该升降杆(13)上端与显示屏(2)枢接，其下端穿过圆台形的螺帽(14)后插入支撑杆(12)内；该螺帽(14)车有内螺纹且该内螺纹与外螺纹相啮合。
2.根据权利要求1所述的电脑显示屏用升降座，其特征在于：所述紧固件(121)、螺帽(14)都采用塑料制作。
技术说明书
电脑显示屏用升降座
技术领域
本技术属于计算机设备技术领域，具体涉及一种电脑显示屏用升降座。
背景技术
现有电脑显示屏都是通过一底座放置于桌面上，二者之间通过支撑杆相连，支撑杆上端与显示屏枢接，实现显示屏的轴向转。
依据科学统计，正确的工作坐姿应是腰部挺直，双眼与电脑显示屏的中下部位于同一水平线上。
由于显示屏的高度无法调整，身高超过180厘米的使用者在使用电脑时，通常需要低下头或者弯腰工作，容易引起颈椎病、腰椎病，因此该类使用者大都在显示屏下面垫一些硬质物品，如字典、金属盒，以此来提高显示屏的高度，从而达到正确的工作坐姿。
采用垫硬质物品以提高显示屏高度的缺陷在于：一旦更换座位，还需重新调整，较为麻烦，而且不平稳。
有鉴于此，本技术人设计了一种电脑显示屏用升降座。
技术内容
本技术的目的在于提供一种电脑显示屏用升降座，所要解决的技术问题是使其高度可调，将电脑显示屏放置于该升降座上实现显示屏的高度调节，从而适用于不同身高的工作者。
本技术的目的及解决其技术问题是采用以下技术方案来实现。
依据本技术提出的一种电脑显示屏用升降座，包括底座11、支撑杆12、升降杆13，该支撑杆12下端与底座11固接，其上端设置有圆台形的紧固件121，该紧固件121车有外螺纹；该升降杆13上端与显示屏2枢接，其
下端穿过圆台形的螺帽14后插入支撑杆12内；该螺帽14车有内螺纹且该内螺纹与外螺纹相啮合。
本技术的目的还采用以下技术措施来进一步实现。
前述的电脑显示屏用升降座，所述紧固件121、螺帽14都采用塑料制作。
借由上述技术方案，本技术提出的电脑显示屏用升降座结构简单，通过紧固件与螺帽的螺纹配合，借由摩擦力实现电脑显示屏的上升与下降，使用者可根据自身情况调整显示屏的高度以达到正确的工作坐姿，从而避免颈椎病、腰椎病。
上述说明仅是本技术技术方案的概述，为了能更清楚了解本技术的技术手段，而可依照说明书的内容予以实施，并且为让本技术的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。
附图说明
图1是本技术电脑显示屏用升降座的示意图。
图2是本技术中支撑杆与升降杆的连接示意图。
【主要元件符号说明】
11：底座
12：支撑杆
121：紧固件
13：升降杆
14：螺帽
2：电脑显示屏
具体实施方式
为更进一步阐述本技术为达成预定技术目的所采取的技术手段及功效，以下结合附图及较佳实施例，对依据本技术提出的电脑显示屏用升降座其具体实施方式、结构、特征及其功效，详细说明如后。
请参阅图1及图2，本技术提出的电脑显示屏用升降座，包括底座11、支撑杆12、升降杆13，该支撑杆12下端与底座11固接，其上端设置有圆台形的紧固件121，该紧固件121车有外螺纹；该升降杆13上端与显示屏2枢接，其下端穿过圆台形的螺帽14后插入支撑杆12内；该螺帽14车有内螺纹且该内螺纹与外螺纹相啮合。
较佳的，所述紧固件121、螺帽14都采用塑料制作，能够很好地利用摩擦力，但本技术不限于此。
较佳的，所述电脑桌还包括用以放置键盘的键盘盒，供鼠标线、电源线、VGA视频信号线穿过的穿孔，在此不再详述。
具体的，逆时针旋转螺帽14，螺帽14旋转上移，由于螺帽14、紧固件15呈圆台形(上小下大)，升降杆13与支撑杆12之间的摩擦力减小，此时使用者可以向上提或向下按电脑显示屏2，到达合适位置时再顺时针旋转螺帽14，螺帽14旋转下移，由于螺帽14、紧固件15呈圆台形(上小下大)，升降杆13与支撑杆12之间的摩擦力加大，从而将升降杆13紧固，电脑显示屏2固定不动，进而确保使用者的双眼与电脑显示屏的中下部位于同一水平线上，保持正确的工作坐姿。
以上所述，仅是本技术的较佳实施例而已，并非对本技术做任何形式上的限制，虽然本技术已以较佳实施例揭露如上，然而并非用以限定本技术，任何熟悉本专业的技术人员，在不脱离本技术技术方案范围内，当可利用上述揭示的技术内容做出些许更动或修饰为等同变化的
等效实施例，但凡是未脱离本技术技术方案的内容，依据本技术的技术实质对以上实施例所做的任何简单修改、等同变化与修饰，均仍属于本技术技术方案的范围内。
