电工技术复习题及参考答案(套一)
电工技术 复习
电工技术复习第一章直流电路习题答案1．若电路中含受控源，求戴维南等效电阻时，是否能象独立电源一样置零？受控源不能置零。
2．电压源有什么特点，实际电压源与电压源有什么不同？端电压不变，电流由外电路决定。
实际电压源有内阻，它的端电压随电流改变，而电压源端电压与电流关系恒定不变。
3．电路中电压与电位有什么不同?电位是相对参考点而言的，是某点与参考点之间的电压，当参考点不同时，参考电位随之改变。
电压是电路中两点电位之差。
其值与参考点无关。
4．什么叫关联参考方向，采用关联参考方向有什么好处？假定电压和电流的参考方向相同时，为关联参考方向，采用关联参考方向可简化设置参考方向的工作。
即在电路中标出电流（或电压）参考方向后使电流（或电压）与其同方向。
5．若不设参考方向，说某电流是＋2A或－2A是否有意义?在电路分析时，电流是有大小和方向的物理量。
只有假设参考方向后，才能用代数量同时表示其值的大小和方向。
即I的正负号是对参考方向而言。
I>0表示实际方向与参考方向相同；I<0表示实际方向与参考方向相反。
所以，不假设参考方向，电流值的字符正负无意义。
6．电压、电位、电动势、三个物理量有什么不同？电压表示电源力对电荷做功，实际方向由高电位指向低电位电压降方向。
电动势表示电源力对电荷做功的能力。
实际方向由低电位指向高电位，电位升方向。
电位表示电荷所具有的位能。
对参考点而言，正值表示某点电位比参考电位高，负值表示某点电位低于参考点。
7．电压源与电流源串联时它的等效电源是什么？电压源与电流源并联时它的等效电源时什么？电流源对外电路而言，是不变的，故相当于电流源。
串联的电压源仅仅可以改变两端电压。
8．若电路中有n个节点，能得到几个独立节点方程？n-1个9．如何求解电路中的电位？根据定义，电位就是某点对参考点之间的电压，所以设置参考点后，只要求出某点与参考点之间的电压，就达到求电位的目的。
10．含受控源的支路，列结点电压方程时与独立电源支路有什么不同吗？列结点电压方程时受控源与独立电源处理方法相同。
电气工程及其自动化专业《电工与电子技术》第二学期期末考试题试卷及答案(第1套试题)
电气工程及其自动化专业《电工与电子技术》第二学期期末考试题试卷及答案（第1套试题）题 号 一 二 三 四 五 总 分得 分一、选择题。
1．把连接发电厂与电力用户之间的中间环节叫做（ A ）； A ．电力网； B ．电力系统； C ．输电网； D ．配电网；2．把电力用户从两个及以上方向取得电能的电力网叫做（ B ）； A ．开式电力网； B ．闭式电力网；3．三类负荷对供电可靠性的要求是（ ）。
A 、任何时候都不能突然停电。
B 、一般情况下不能突然停电。
C 、可以随时突然停电。
4．磁电式电工仪表一般用来测量（ ）电流、电压。
A ．交流；…○…………○………装…………○…………订…………○…………线…………○………… 院系： 专业班级： 学号： 姓名： 座位号：B．直流；5．感应式电工仪表一般用来测量（ A ）。
A．电能量；B．电功率；6．电磁式仪表的优点是（）测量直流，（）测量交流。
A．能；B．不能；7．二进制数01111转换为十进制数为( A )；A．15；B．21；C．18；8．8421BCD码0111表示十进制数为( B )；A．8；B．7；C．42；9．欲表示十进制数的8个数码,需要二进制数码的位数是( B )；A．2位；B．3位；C．4位；10．逻辑函数式A+AC,化简后结果是( )；A．C；B ．A ；C ．AC ；11．逻辑函数式F=ABC+ABC 的逻辑值为( )； A ．0； B ．1； C ．ABC ；12．基本RS 触发器电路中，触发脉冲消失后，其输出状态( B )； A ．恢复原状态； B ．保持原状态； C ．出现新状态；13．三输入D 、E 、F 或门的逻辑表达式为( A )； A ．D+E+F ； B ．D+E ； C ．F E D ++；14．触发器的状态是Q=1,Q =0,称为（ A ）； A ．“1”态； B ．“0”态； C ．两个都不是；15．JK 触发器,当J=0,K=1时,其输出状态是( A )； A ．Q=0； B ．Q=1； C ．不确定；二、填空题。
电工技术复习题及答案
中南大学现代远程教育课程考试（专科）复习题及参考答案电 工 技 术一、选择题：1. 电感L 的单位是 [ ]A. 法拉B. 亨利C. 欧姆D. 瓦特2. 电源有载工作中，增加电路的负载引起的结果是 [ ]A.电源端电压减小，电源电流减小B. 电源端电压增大，电源电流减小C. 电源端电压减小，电源电流增大D. 电源端电压增大，电源电流增大3. 关于电流的说法中，正确的是 [ ]A. 电流是标量，没有正负B. 电流是标量，有正负C. 电流是矢量，没有正负D. 电流是矢量，有正负4. 关于电源、负载和功率的说法中，正确的是 [ ]A. 电源一定吸收功率B. 电源一定发出功率C. 负载一定吸收功率D. 电源和负载都可能吸收功率5. 电容C 的单位是 [ ]A. 法拉B. 亨利C. 欧姆D. 瓦特6. 负载获得最大功率的条件是： [ ]A. 负载电阻大于电源内阻B. 负载电阻等于电源内阻C. 负载电阻小于电源内阻D. 负载电阻大于、等于或小于电源内阻都可能7. 当求解电路中每一条支路的电流时，采用何种方法比较简单 [ ]A. 支路法B.节点法C. 回路法D. 戴维宁定理8. 电阻元件上电流、电压的参考方向不一致，则其伏安关系的表达式应为 [] A. IR U -= B. IR U = C. R ui = D. Gu i =9. 应用叠加定理时，当电压源单独作用时，代替其他电流源用 [] A. 开路 B. 短路 C. 电阻 D. 导线10. 下面的电路不属于动态电路的是 [] A. 纯电阻电路 B. 含储能元件的电路C. RL 电路D. RC 电路11. 直流电源、开关S 、电容C 和灯泡串联电路，S 闭合前C 未储能，当开关S 闭合后灯泡[] A. 立即亮并持续 B. 始终不亮C. 由亮逐渐变为不亮D. 由不亮逐渐变亮12. 关于RL 电路的时间常数，下面说法正确的是 [] A. 与R 、L 成正比 B. 与R 、L 成反比C. 与R 成反比，与L 成正比D. 与R 成正比，与L 成反比13. RC 电路的时间常数A. 与R 、C 成正比B. 与R 、C 成反比C. 与R 与反比，与C 成正比D. 与R 成正比，也C 成正比14. 电路的过渡过程的变化规律是按照 [] A. 指数 B. 对数C. 正弦D. 余弦 15.动态电路工作的全过程是 [ ] A ． 前稳态—过渡过程—换路—后稳态 B ． 前稳态—换路—过渡过程—后稳态 C ． 换路—前稳态—过渡过程—后稳态 D ． 换路—前稳态—后稳态—过渡过程 16.如果正弦量的计时起点改变，也随之改变的是正弦量的 [ ] A. 频率 B. 角频率 C. 相位 D. 初相位 17.正弦量的振幅值是指 [ ] A. 峰峰值 B. 最大值 C. 有效值 D. 平均值 18. 电器铭牌上标注的功率值均是 [ ]A. 有功功率B. 无功功率C. 视在功率D. 瞬时功率19. RC 串联电路的阻抗Z 等于 [ ]A. 22C ）（R ω+B. 221⎪⎭⎫ ⎝⎛+c R ω C. C j R ω- D. C j R ω1+20. RLC 串联电路中，V U R 30=、V U L 80=、V U c 40=，则端口电压U 为 [ ]A. 10VB. 50VC. 90VD. 150V 21. 对称三相电源接星形对称负载，若线电压有效值为380V ，三相视在功率为6600VA ，则相电流有效值为 [ ]A. 10AB. 20AC. 17.32AD. 30A22. RLC 串联电路中，电路的性质取决于 [ ]A. 电路的外加电压的大小B. 电路的连接形式C. 电路各元件参数和电源频率D. 电路的功率因数23. 为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置是[ ]A. 端线B. 中线C. 端点D. 中点24. RLC 串联电路谐振时，应满足 [ ]A. 0==C L X XB. C L X X =C. C L X X R +=D. 0=++C L X X R25. 由电容和电感组成的串联谐振电路的谐振频率为 [ ] A. LC B. LC 1C. LC π21D. LC π226. 考虑电源内阻R S 和负载R L 后，品质因数 [ ]A. 变小B. 变大C. 不变D. 无法确定27. RLC 串联电路，只增大电阻R ，其他条件不变，则下列说法正确的是 [ ]A. Q 增大B. Q 减小C. Q 不变D. Q 有可能增大也可能减少28. 变压器的电压比为3：1，若一次输入6V 的交流电压，则二次电压为 [ ]A ． 18V B. 6V C. 2V D. 0V29. 若变压器的电压比为3，在变压器的二次接上3Ω的负载电阻，相当于直接在一次回路接上的电阻值为 [ ]A ． 9Ω B. 27Ω C. 6Ω D. 1Ω30. 有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为 [ ]A ． 2：1 B. 1：2 C. 4：1 D. 1：431. RLC 串联谐振电路中，不论L U •和C U •参考方向如何规定，一定有 [ ]A. C L U U =B. L U •= C U •C. C L U U -=D. C L U U ≠32. 变压器的电压比为3：1，若一次电流的有效值为3A ，则二次电流的有效值为 [ ]A. 27AB. 9AC. 1AD. 0A33. 有一信号源，内阻为60Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为2：1，则负载阻抗应为 [ ]A. 30ΩB. 20ΩC. 15ΩD. 10Ω34. 在三相异步电动机的继电接触器控制电路中，起短路保护的电器是 （ ）A. 热继电器；B. 交流接触器；C. 熔断器；D. 交流互感器二、判断题：1. 电路中有电压存在一定有电流，有电流流过一定有电压。
电工安全技术测试题(一)附参考答案
11、在国际单位制中，电阻的单位 是（ ）。
A、欧姆 B、千欧 C、兆欧 D、欧米
12、 5秒内通过某导体横截面的 电荷为20库仑，则导体中电流的 大小为（ ）安培。
A、2 B、4 C、0.25 D、100
13、负载中电压的实际方向与电流 方向（ ）。
49、电路处于（ ）状态时，有工作 电流流过。
A、通路 B、开路 C、短路 D、断路
50、电能的计算式为（ ）。 A、 W = P/ t B、 W = U I C、W = U I t D、W = U r t
1A 2A 3A 4B 5A 6B 7B 8A 9A 10A11A 12B 13A 14D 15D 16B 17B 18B 19B 20C21C 22C 23C 24C 25D 26B 27B 28A 29A 30A 31B 32A 33A 34B 35B 36A 37B 38A 39B 40A 41A 42A 43D 44B 45A 46A 47A 48D 49A 50C
46、欧姆定律的表达式为（ ）。
A、 I = U / R B、U = I / R
C、 I = R / U
D、R = I / U
47、电流的热效应就是电能转换为 （ ）的效应。
A、热能 B、光能 C、机械能 D、化学能
48、由一个或几个元件依次相接构 成的（ ）电路叫支路。
A、简单 B、复杂 C、分支 D、无分支
43、负载的作用是将电能转换为（ ）。 A、热能 B、光能 C、机械能 D、其他形式的能
44、一只“220V 100W ”的灯泡， 接220V 的电压，灯的电流是（ ）A。 A、0.9 B、0.45 C、0.2 D、4.5

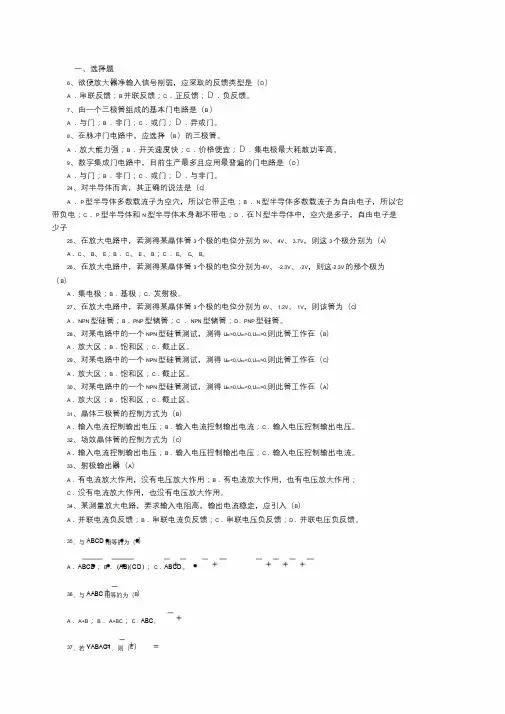

电工学与电子技术B复习题与参考答案_(1)
一、选择题6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A．串联反馈；B并联反馈；C．正反馈；Ｄ．负反馈。
7、由一个三极管组成的基本门电路是（B）A．与门；B．非门；C．或门；Ｄ．异或门。
8、在脉冲门电路中，应选择（B）的三极管。
A．放大能力强；B．开关速度快；C．价格便宜；Ｄ．集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A．与门；B．非门；C．或门；Ｄ．与非门。
24、对半导体而言，其正确的说法是（C）A．P型半导体多数载流子为空穴，所以它带正电；B．N型半导体多数载流子为自由电子，所以它带负电；C．P型半导体和N型半导体本身都不带电；D．在Ｎ型半导体中，空穴是多子，自由电子是少子25、在放大电路中，若测得某晶体管3个极的电位分别为9V、4V、3.7V，则这3个极分别为（A）A．C、B、E；B．C、E、B；C．E、C、B。
26、在放大电路中，若测得某晶体管3个极的电位分别为-6V、-2.3V、-2V，则这-2.3V的那个极为（B）A．集电极；B．基极；C．发射极。
27、在放大电路中，若测得某晶体管3个极的电位分别为6V、1.2V、1V，则该管为（C）A．NPN型硅管；B．PNP型锗管；C．NPN型锗管；D．PNP型硅管。
28、对某电路中的一个NPN型硅管测试，测得U BE>0,U BC>0,U CE>0,则此管工作在（B）A．放大区；B．饱和区；C．截止区。
29、对某电路中的一个NPN型硅管测试，测得U BE<0,U BC<0,U CE>0,则此管工作在（C）A．放大区；B．饱和区；C．截止区。
30、对某电路中的一个NPN型硅管测试，测得U BE>0,U BC<0,U CE>0,则此管工作在（A）A．放大区；B．饱和区；C．截止区。
31、晶体三极管的控制方式为（B）A．输入电流控制输出电压；B．输入电流控制输出电流；C．输入电压控制输出电压。
电工复习题(1)
一、选择题1．电位和电压相同之处是( C )。
易A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关 2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )中A ．4：1B ．1：4C ．1：2D ．2：1 3．下图中电流I 为( A )。
中A ．1AB ．2AC ．-1AD ．-2A4．有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）。
难A ．100W 灯泡最亮B ．25W 灯泡最亮C ．两只灯泡一样亮D ．两只灯泡一样不亮5．将额定值为220V 、100W 的灯泡接在110V 电路中，其实际功率为（ C ）。
难A ．100WB ．50WC ．25WD ．12.5W 6．正弦电压)sin(ϕω+=t U u m 的波形如图所示，则ϕ=（C ）。
中 A ．-30º B. 0º C. 30º D. 150º7．在三相交流电中，有效值为最大值的（D）。
易A．3倍 B．2倍 C．1/3倍 D．1/2倍8．正弦交流电流的频率为50Hz，有效值是1A，初相角90°，其瞬时值表达式为（B）易。
A．i(t)=sin(314t+90°)A B．i(t)=2sin(314t+90°)A C．i(t)=cos(314t+90°)A D．i(t)=2cos(314t+90°)A 9．用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。
难10．PNP管，CBE B．NPN管，ECB C．NPN管，CBE D．PNP 管，EBC11．工作在放大状态的NPN三极管，其发射结电压U BE和集电结电压U BC应为（A）。
难A．U BE>0，U BC<0 B．U BE>0，U BC>0C．U BE<0，U BC<0 D．U BE<0，U BC>01、有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B）A、100W灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮D、与并联时亮度一样2、在串联电路中，流过每个阻抗的电流（B）A、可能不相等B、相等C、该支路总电流等于流过每个阻抗的电流之和D 、线性电路相等，非线性电路总电流为流过每个阻抗的电流之和3、V t t u )106sin(5)(︒+=π与A t t i )156cos(3)(︒-=π的相位差是（ C ） A 、25º B 、5º C 、-65º D 、- 25º4、正弦交流电路中电容元件上的伏安关系式中，下列正确的是（ C ） A 、I C =XcUc A B 、 CU t i Cc ω=)( A C 、A t C U t i u m C )2sin()(πϕωω++= D 、 CC I Cj U ω1= V5、在交流电的相量法中，不能称为相量的参数是（ D ）A 、 UB 、IC 、ED 、Z6、纯电感电路中无功功率用来反映电路中（ C ） A 、纯电感不消耗电能的情况 B 、消耗功率的多少 C 、能量交换的规模 D 、无用功的多少7、当流过电感线圈的电流瞬时值为最大值时，线圈两端的瞬时电压值为（ A ）A.零B.最大值C.有效值D.不一定8、已知某电路端电压V t u )30sin(2220︒+=ω，通过电路的电流A t i )40sin(5︒+=ω，u 、i 为关联参考方向，该电路负载是（ A ）A.容性B.感性C.电阻性D.无法确定9、绝缘栅型场效应管的输入电流（ C ）A 、较大；B 、较小；C 、为零；D 、无法判断。
电工题目(试题及答案)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.在检查插座时，电笔在插座的两个孔均不亮，首先判断是( )。
A.相线断线B.短路C.零线断线答案:A2. 安装吊扇，扇叶离地面的高度应不小于( )，扇叶转动圆周范围的上面不应装设光源。
A. 1.5m；B.2m；C. 2.3m；D. 2.5m；答案:D3. 交联聚乙烯绝缘铜芯聚氯乙烯护套电力电缆型号表示为( )。
A.YJVB.YJV22C.VVD.VV22答案:A4. 根据《建筑基坑工程监测技术规范》，一级基坑支护结构墙顶位移监控值是( )cm。
A. 5B. 4C. 3D.其他答案:C5. 检修的电气设备停电后，在( )之前，必须用验电器检验有无电压，以防止发生带电挂地线。
A.试验B.工作C.断开导线D.装设接地线答案:D6. 硅二极管的死区电压为( )。
A.0.2B.0.3C.0.5D.0.7答案:D7. 交流电的相位反映了正弦量的变化过程，该相位指的是变化着的( )。
A.电动势B.电流C.相位差D.电角度答案:D8. 在环境温度25℃时，架空裸铝线正常运行最高温度不超过( )。
A.70℃B.90℃C.110℃D.50℃答案:A9. 当设备发生碰壳漏电时,人体接触设备金属外壳所造成的电击称作( )电击。
A.静电B.直接接触C.间接接触答案:C10. 三相四线制电路中，采用漏电保护时，( )应穿过零序电流互感器。
A.零线B.相线C.相线和零线D.以上都不对答案:C11. 跌落式熔断器的( )相当于保护功能的整定值。
A.下限开断电流B.上限开断电流C.额定电流D.额定负荷电流答案:A12. 行程开关将机械信号转变为( )信号。
A.模拟；B.数字；C.电；D.光；答案:C13. 在开关电器中,气体吹动电弧的方法为纵吹时,气体吹动方向与电弧轴线相( )。
《电工技术(专科)》复习题一、二【附答案】
《电工技术(专科)》复习题1及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。
（2分×10=20分）1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。
A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同，但电路组成的三要素均可归结为( )。
A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中，R ab 、R cd 分别为( )。
A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4，则A 点电位为( ) 。
A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。
A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。
A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。
8.变压器是根据( )原理制成的一种静止电器。
A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中，以下关系式正确的是( )。
A.iuX CC= B.••=IUX CCC.iUX CC= D.CCXI jU••=-10. 图示电路中，电流I的值为( )。
A. -8AB. 8AC. 4AD. -4A二、电路如图所示，求电流I1、I2、I3。
（本大题共10分）三、已知一个正弦电压的初相角为300，当t=0时，其瞬时值为u o=155.5V，试求该电压的最大值及有效值。
(本题共10分)四、有一电感性负载，其功率P=100W，功率因数6.0φcos1=，接在U=220V的电源上，电源频率为50H Z。
如要将功率因数提高到95.0φcos=，试求与负载并联的电容器的值和并联电容器前后的线路电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题1 .对称三相电路中，负载Ｙ联接，已知电源相量︒∠=•0380AB U （V ），负载相电流︒∠=•305A I （A ）；则相电压=•C U （V ），负载线电流=•Bc I （A ）。
2 .若12-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
3 .若10-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
4 .元件在关联参考方向下，功率大于零，则元件 功率，元件在电路中相当于 。
5 .回路电流法自动满足 定律，是 定律的体现 6 .一个元件为关联参考方向，其功率为―100W ，则该元件 功率，在电路中相当于 。
7 .在电路中，电阻元件满足两大类约束关系，它们分别是 和 。
8 .正弦交流电的三要素是 、 和 。
9 .等效发电机原理包括 和 。
10.回路电流法中自阻是对应回路 ，回路电流法是 定律的体现。
11.某无源一端口网络其端口电压为)302sin(240)(︒+=t t u (V)，流入其端口的电流为)602cos(260)(︒-=t t i (A)，则该网络的有功功率 ，无功功率 ，该电路呈性。
若端口电压电流用相量来表示，则其有效值相量=•U ,=•I 。
12.无源二端电路N 的等效阻抗Z=(10―j10) Ω，则此N 可用一个 元件和一个 元件串联组合来等效。
13 .LC 串联电路中，电感电压有效值V 10U L =，电容电压有效值V 10U C =，则LC 串联电路总电压有效值=U ，此时电路相当于 。
14.对称三相电路中，当负载△联接，已知线电流为72A ，当A 相负载开路时，流过B 和C相的线电流分别为 和 。
若A 相电源断开,流过B 和C 相的线电流分别为 和 。
15.对称三相星形连接电路中，线电压超前相应相电压 度，线电压的模是相电压模的 倍。
16 .RLC 并联谐振电路中，谐振角频率0ω为 ，此时电路的阻抗最 。
17 .已知正弦量))(402sin()(1A t t i ︒+=，))(1102cos()(2A t t i ︒+-=，则从相位关系来看，•1I •2I ，角度为 。
18 .在RLC 串联电路中．当频率f 大于谐振频率f 0时、电路呈 性电路；当f ＜f 0时．电路呈 性电路.当f ＝f 0时，电路呈 性电路。
19 .在RL 电路中，时间常数与电阻成 ，R 越大，则电路过渡过程越 。
20. Ω 4、Ω 6和Ω 12三个电阻并联，其总电阻是 。
电阻并联时，电流按电阻 成 分配。
21 .某RC 一阶电路的全响应为u c (t)＝9-3e -25tV,则该电路的零输入响应为 V ，零状态响应为 V 。
22 .某含源二端电路的U OC =20 V ，I SC =4 A ，则当外接电阻为 时，外接电阻消耗功率最大，当外接电阻为Ω10时，流过外接电阻的电流= 。
23 .已知无源一端口网络的端口电压,)4510cos(10)(V t t u ︒+=其端口电流A t t i )10510sin(5)(︒+=，电压与电流为关联参考方向，则此电路的有功功率等于 W 。
24 .线性电容元件容抗的绝对值随频率增加而 ，在直流电路中电容相当于 。
25 .已知电压)30314cos(220o -=t u V ，则电压有效值为 ，电路频率等于 。
26 .在动态电路中，当电路发生换路时，换路瞬间电感上的 不能发生跃变，电容上的 不能发生跃变。
27 .在图1-1所示电路中，其戴维宁等效电路中的开路电压为 ，等效电阻 ，当外接电阻为 ，其功率最大，最大值为 。
图1-128 .拉普拉斯变换中电感的运算阻抗为 ，电感的初始条件用附加电压源表现的形式为 。
29.图1-2所示,为对称的Y-Y 三相三线制电路，U AB =100V ，负载阻抗Z 1=Z 2=Z 3=10Ω,电流表读为 ；当负载阻抗Z 3发生短路时，电流表读数值又变为 。
图1-230.一个具有n 个节点、b 条支路的电路．对其所能列写相互独立的KVL 方程的个数为 ,对其所能列写相互独立的KCL 方程的个数为 。
31.某无源二端电路N 的有功功率为30瓦，无功功率为40瓦，则该网络的功率因数等于 ，该电路呈 性。
32 .叠加定理适应于计算线性电路的 和 。
33.无源二端口网络端电压U =240 /-45°V ，电流I =20/15°A ，电压与电流为关联参考方向。
二端口网络的功率因数= 。
此时电路呈 性。
34.对称三相三角形连接电路中，线电流为3.8A ，当C 相负载开路时，流过A 相和B 相的线电流分别为 和 。
二、单项选择题1.描述回路与支路电压关系的定律 ［ ］ A. KCL ； B. KVL ； C. KCL 和KVL ； D. 欧姆定律。
2.描述回路与支路电流关系的定律A. KCL ；B. KVL ；C. KCL 和KVL 。
3.一个电阻为10Ω与电感为0.1H 的元件串联，则一阶电路的时间常数等于 ［ ］ A.0.001S B.0.01S C.0.1S D.1S 。
4.在RL 并联的正弦交流电路中，R ＝40Ω、X L ＝30Ω，电路的无功功率Q ＝480 v ．A ； 则视在功率S 为 ［ ］ A ．600V ．Ａ B.800Ｖ． Ｃ．866Ｖ．Ａ5.Ω3和Ω6电阻串联，若Ω3电阻上电压为V 3，则总电压为 ［ ］ A.V 4； B. V .54； C. V 9； D. V 21。
6.通常所说交流220V 或380V 电压，是指它的 ［ ］ A.平均值 B.最大值 C.有效值 D.瞬时值7.Ω 3和Ω 6电阻串联，若Ω 6电阻上电压为V 2，则总电压为 ［ ］ A.V 3 B.V .54 C.V 6 D.V 9。
8.Ω 3和Ω 6电阻串联，若Ω 6电阻上电压为V 3，则总电压为 ［ ］ A.V 4 B.V .54 C.V 9 D.V 21 9.无源二端口网络N 的等效导纳S 10)j (10Y +=，rad/s 10ω=，N 可用一个电阻元件和一个储能元件并联组合来等效，则储能元件的参数为 ［ ］ A.H 1； B. F 1； C. H 10.0； D. F 10.0。
10.某RL 一阶电路的全响应为te t i --=24)(（A ）；若初始状态不变而输入电源增加一倍，则全响应为 ［ ］ A.te t i --=48)(（A ） B.te t i -+=48)(（A ） C.te t i --=28)(（A ） D.te t i -+=28)(（A ）11. 一个电阻为10Ω与电容为0.01F 的元件串联，则一阶电路的时间常数等于 ［ ］ A. 0.001S ； B. 0.01S ； C. 0.1S ； D. 1S 。
12.10A 的直流和最大值为12A 的正弦交流电分别通过同一阻值的电阻，在一周期内 ［ ］A.直流电流产生的热量大B.正弦交流电流产生的热量大C.两者产生的热量相等D.无法确定13.叠加定理适应于 ［ ］A.计算线性电路的电压和电流；B.计算非线性电路的电压和电流；C.计算线性电路电压、电流和的功率；D.计算非线性电路的功率。
14.当电路发生串联谐振时 ［ ］A.电路中电流最大B.电路中电阻两端的电压最小C.电路吸收的功率最小15.已知无源一端口端网络的端口电压)4510cos(10)(o +=t t u V ，)10510sin(5)(o +=t t i A ， 电压与电流为关联参考方向，则此电路的有功功率等于 ［ ］A. 12.5W ；B. 21.65W ；C. 25W ；D. 43.3W 。
16.在正弦交流电路中，当电容电压与电流取关联参考方向，则电流 ［ ］ A.超前电压o 90 B.落后电压o 90 C.同向 D.反向17.在正弦交流电路中，当电感电压与电流取关联参考方向，则电流 ［ ］ A.超前电压o 90 B.落后电压o 90 C.同向 D.反向。
18.在正弦交流电路中，当电感电压与电流取非关联参考方向，则电流 ［ ］ A.超前电压o 90 B.落后电压o 90 C.同向 D.反向19.在图2-1所示电路中，已知U S =15V ，Is ＝5A ，R l ＝2Ω。
当U S 单独作用时，R l 上消耗电功率为18W 。
则当U S 和Is 两个电源共同作用时，电阻R l 消耗电功率为 ［ ］ A.72W B.36W C.0W D.30W图2-120.—电容器由电源E 通过电阻R 1充电，然后用转换开关使其向电阻R 2放电，R 1＜R 2，则两电阻吸收的电能为W 1和W 2，应有 ［ ］ A ．W 1＞W 2 B ．W 1＜W 2 C ．W 1＝W 2 D ．无法比较 21.回路电流法分析电路是 ［ ］ A. KCL 的体现； B. KVL 的体现； C. KCL 和KVL 的体现。
22.结点电压法的本质是 ［ ］ A.KCL 的体现 B.KVL 的体现 C.KCL 和KVL 的体现 23.用结点法分析电路，各结点的互导 ［ ］ A.恒为正 B.恒为负 C.可正可负可为零 D.恒为零24.用结点法分析电路，各结点的自导 ［ ］ A.恒为正 B.恒为负 C.可正可负 D.恒为零 25.对称三相电路的总有功功率P=ϕcos 3L L I U ，式中ϕ角是 ［ ］ A.线电压与线电流之间的相位差； B.相电压与相电流之间的相位差； C.线电压与相电流之间的相位差； D.相电压与线电流之间的相位差。
26.图2-2一端口电阻网络的输入电阻Rab= ［ ］ A. 6Ω B. 7Ω C. 4Ω D. 5Ω图2-227.下列叙述正确的是 ［ ］ A.一正弦稳态的RLC 串联支路．支路两端电压的有效值一定大于其中每个元件电压的有效值B.某感性阻抗，当频率增大时，该阻抗的模随之增大C.某二端无源电路的阻抗等于（2十j5)．则其导纳为(0.5十j0.2)28.正弦电压相量U =20 /40°V ，频率为50 Hz ，则瞬时表达式为 ［ ］A. )40314cos(20)(o +=t t u V ；B. )4050cos(20)(o +=t t u V ；C. )40314cos(28.28)(o +=t t u V ；D. )4050cos(28.28)(o +=t t u V 。
29.在图2-3所示电路中电压U 等于 ［ ］A.10VB.40VC.20VD.30V图2-330.一个电阻为10Ω与电容为0.001F 的元件串联，则一阶电路的时间常数等于 ［ ］ A.0.001S B.0.01S C.0.1S D.1S三、计算题1.求图3-1所示电路中的电流I 。
