中九升级全过程_超详细1月26日后_卫星锅_山寨锅_升级_攻略刷机线_变砖恢复_海尔_国芯
卫星电视中星9号解密方法
卫星小锅盖解密方法，长期可用一、自己升级方法：先决条件是，你在卫星电视维修部做过第一次升级，密码变成了6位的。
二、步骤：菜单→系统设置→密码→然后输入不同型号机子的密码→确定→自动搜索→确定→完成46个台的搜索。
如果搜索完成死机啦，关闭机顶盒重启即可。
1、先调到一个台，按“F2”键→出现“右上角大屏幕、周围小屏幕”的图像→然后按“菜单”就会在大屏幕上有数字和声音编号→这时用左右声音键调出和屏幕图像相符的声音→按“确认”锁定一个台。
2、再按“菜单”就会关掉数字框→再按上下频道键选择下一个台，继续按“菜单”就会在大屏幕上有数字和声音编号→用左右声音键调出和屏幕图像相符的声音→按“确认”锁定这个台，重复以上操作，直到全部图像和声音相符。
3、可能屏幕上显示的台标和实际台标不同，不用管它，这是没办法的事情。
谁叫咱用盗版呢。
“中星九号”电视节目参数 中央电视台-1 辽宁卫视 中央电视台-2 吉林卫视 中央电视台-7 延边卫视朝语- 中央电视台-10 黑龙江卫视 四川康巴藏语 上海东方卫视 中央电视台-12 江苏卫视 中央电视台-新闻 浙江卫视 中央电视台-少儿 安徽卫视 中国教育电视1台 福建东南卫视 北京卫视 江西卫视 天津卫视 山东卫视 兵团卫视 河南卫视 河北卫视 湖北卫视 山西卫视 湖南卫视 内蒙古-汉语 广东卫视 内蒙古-蒙古语 广西卫视 贵州卫视 重庆卫视 云南卫视 四川卫视 西藏卫视 汉语 新疆电视台-汉语 西藏卫视 藏语 新疆电视台-维语 陕西卫视 新疆电视台-哈萨克语 甘肃卫视 陕西农林卫视 宁夏卫视 青海综合频道。
中九卫星电视接收器升级最新破解方法
中九卫星电视接收器升级最新破解方法时间:2010-06-30 10:21来源:未知作者:admin 点击:15784次一、六位超级密码: 接收机牌子,对应密码,操作,如下：天诚Z99号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2密码---确定---自动搜索---完成46台卓异海尔芯片Z99号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定-近来卫星电视接收器升级频繁，造成很多用卫星小锅的朋友无法正常观看电视节目。
道高一尺魔高一丈，卫星电视既然能升级，那么我们也能有破解它的方法，之前本站出过一篇文章名为“关于卫星小锅接收器解密,小锅升级方法”的文章，现在这篇文章上的方法貌似已经不能用了，估计是卫星电视再次升级导致的，不过现在本站又收集了一篇卫星电视接收器升级的最新方法，希望能帮大家解决小锅升级的问题。
一、六位超级密码:卫星电视接收器接收机牌子,对应密码,操作,如下：天诚Z99号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2密码---确定---自动搜索---完成46台卓异海尔芯片Z99号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定--自动搜索--完成46台卓异国新芯片Z99号接收机26号升级密码为：菜单---系统设置---输入6 6 6 6 密码---确定--自动搜索--完成46台奥视通Z99号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台天地星Z99号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台小霸王新一代Z99号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台海尔数码王中星9号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台志高Z99号接收机26号升级密码为：菜单---系统设置---输入8 F1 1 F2 9 1 密码---确定---自动搜索---完成46台K N SZ99号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2 密码---确定---自动搜索---完成46台村村通Z99号接收机26号升级密码为：菜单---系统设置---输入F1 F1 6 6 8 8密码---确定---自动搜索---完成46台金牛Z99号接收机26号升级密码为：菜单---系统设置---输入8 5 4 F3 2 F1 密码---确定---自动搜索---完成46台279太阳红Z99号接收机26号升级密码为：菜单---系统设置---输入9 3 9 4 F1 F2 密码---确定---自动搜索---完成46台皇视268Z99号接收机26号升级密码为：菜单---系统设置---输入8 1 F1 F2 0 2密码---确定---自动搜索---完成46台三星数码王Z99号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定--自动搜索--完成46台卫星电视接收器升级破解注意事项：（本文来自电脑维修网）如果一次搜索不成功，或缺台黑屏可以重复进行,或多次输入,多次搜索,即可!二、四位超级密码：以下是4位数超级密码,部分山寨机输入后可收46+4台!111174747414666699991108201220108211131451735168742151888158169835687758小锅升级破解成功案例(不断更新):一、超级密码"2010"对应通达Y系列机子可用.二、国芯3001+1121+5812用"6666"可以升级成功.三、以前哪个"9999"有部分机子仍然可用,但必须用手动搜索各频点.四、松下数码王OST-266(盗版机),已升级成功.五、高斯贝尔208请输入超级密码"7421"试下.六、26号后卓异厂出的国芯6121单芯片和国芯3001套片六芯面板2晶体,超机密码是"6666";如果再次被改PID,退回到12个台,可用"6666"多次搜下,变成46台.七、航天珠江机可用"9999"搜索.八、卓异华亚芯片HTV903+RDA5810+27M单晶振、 HTV903+RDA5812+27M 单晶振、HTV903+RDA5812+4M-27M双晶振。
_中九安装、升级、维修大全
（一）首先来说安装吧!馈线头虽简单但做好很重要（很多不开机，无信号，信号时有时无等现象多源于此）！如图取一二公分位置,绕一圈剪破外皮, 注意力度不要刮断,然后把外皮撕破取下,取下的外皮先不要扔掉,可能还有用!有些天线太细了,可以用它加厚,这样才更牢固!然后再把主芯线的外皮再绕一圈剪破取掉,注意力度不要刮断！天线细了一点,馈源头没法牢固,所以把刚刚剪下的外皮剪成三角型,然后再把馈源头,旋进去!看看有没有短路,就是密密麻麻的细线芯不能与中间的单独的粗线芯短路!太长了我们可以剪短一点,太长的话是不行的（一般芯线外露0.5厘米为易）! 其它的馈源头也是这种方式制做! 最好是选防水,锣旋式的!馈源线头做好了,就把一头接在接收机上,一头接在高频头上!电视上要接A V1 A V 2 A V 3 A V 4 等的输入（IN）孔。
然后把电视转到相对应的视频上——电视遥控器上有A V键的用A V键选择，没有的按信号源，再选到相应A V上，用音量+（有的用OK）确认出现画面后,我们开始寻星。
用F3（调星）键进入安装与信号检测,有的需按多次进入，还有的只能从菜单键,选系统设置输入密码（一般为0000 9999 000000 999999）, 进入后,不要选频率11840 的位置（有的机器要按一下确认键才有信号）！这里一定要绿色才能正常收看节目,信号质量能多大就调到多大去!调星要有耐心,一个人在动天线（不要档在锅前面调）,一个人在室内看信号质量了! 寻到星后信号调到最好,一定要记得把天线固定好!安装是比较简单,要有耐心!特别是没有经验者!中九的方位是, 西南方向!（二）中九机升级现在开始先说说用万能表查地线TX RX 了我们以数字表为例先把档位打在,二极管档上!然后红笔黑笔要接在对应的接口上红笔接在黑笔接在COM 口上开始量数据了! 红笔接在天线的暴露处地线__阻值为0欧信号线(TX RX)__阻值相似都为1000欧左右(信号线开机一般有3.3V电压,有个别的只有一脚有电)信号线开机无电压且主板上靠近升级口处有两个贴片三极管的升级时不用小板,信号脚阻值只要有一脚低于100欧恐怕也只能换主芯了！你知道地线,TX RX线了,接好你的线（地线最好用一专用线夹在机顶盒音视频插座上）,然后打开软件,软件要对应还要设置好,否则是连接不上的!电脑设置方法端口设置——每秒位数115200，数据位8，奇偶校验（华亚，阿里，中天联科A10S-9AAT等设为偶，其它的设为无），停止位1，流控制无。

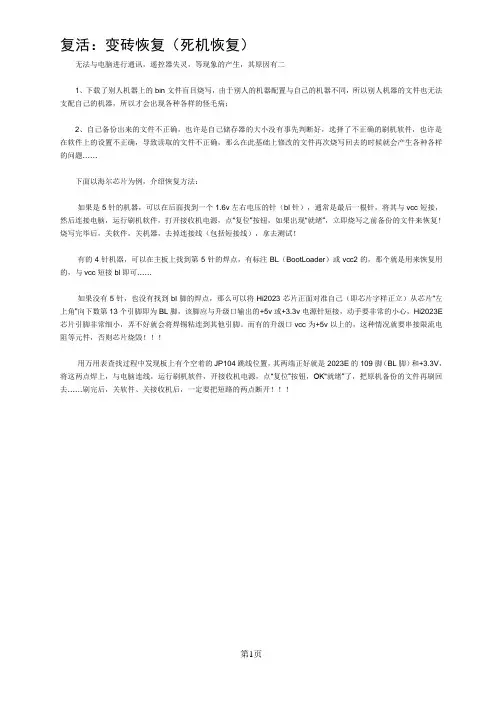

中九图文复活教程 变砖恢复
复活：变砖恢复（死机恢复）无法与电脑进行通讯，遥控器失灵，等现象的产生，其原因有二1、下载了别人机器上的bin文件盲目烧写，由于别人的机器配置与自己的机器不同，所以别人机器的文件也无法支配自己的机器，所以才会出现各种各样的怪毛病；2、自己备份出来的文件不正确，也许是自己储存器的大小没有事先判断好，选择了不正确的刷机软件，也许是在软件上的设置不正确，导致读取的文件不正确，那么在此基础上修改的文件再次烧写回去的时候就会产生各种各样的问题……下面以海尔芯片为例，介绍恢复方法：·如果是5针的机器，可以在后面找到一个1.6v左右电压的针（bl针），通常是最后一根针，将其与vcc短接，然后连接电脑，运行刷机软件，打开接收机电源，点“复位”按钮，如果出现“就绪”，立即烧写之前备份的文件来恢复！烧写完毕后，关软件，关机器，去掉连接线（包括短接线），拿去测试！·有的4针机器，可以在主板上找到第5针的焊点，有标注BL（BootLoader）或vcc2的，那个就是用来恢复用的，与vcc短接bl即可……·如果没有5针，也没有找到bl脚的焊点，那么可以将Hi2023芯片正面对准自己（即芯片字样正立）从芯片“左上角”向下数第13个引脚即为BL脚，该脚应与升级口输出的+5v或+3.3v电源针短接，动手要非常的小心，Hi2023E 芯片引脚非常细小，弄不好就会将焊锡粘连到其他引脚。
而有的升级口vcc为+5v以上的，这种情况就要串接限流电阻等元件，否则芯片烧毁！！！·用万用表查找过程中发现板上有个空着的JP104跳线位置，其两端正好就是2023E的109脚（BL脚）和+3.3V，将这两点焊上，与电脑连线，运行刷机软件，开接收机电源，点“复位”按钮，OK“就绪”了，把原机备份的文件再刷回去……刷完后，关软件、关接收机后，一定要把短路的两点断开！！！。
卫星小锅中九解密升级图解
卫星小锅中九解密升级图解山寨机破解升级详谈（有进一步图文说明、补充升级工具和程序！！）一共刷了七台不同芯片组的山寨机都已成功（刚刚两小时内刷了四台），当中经历了不少波折，现根据自己的心得，再参考一些网友的文献，罗列此文。
.一、首先判断机器类别，以判定是否适合升级或者是否具备升级破解软件，以下是目前可以找到升级的破解的机器类型１、国芯3001套片机5812射频芯片，具体分为：国芯3001套片5812射频芯片六芯面板!国芯3001套片5812射频芯片十芯面板/国芯GX6121单片机PCB76系列板国芯GX1121+3001系列板２、海尔2023系列板，具体分为：;海尔2023E_2301_5812_6芯和10芯面板，１ＭＢ储存器系列海尔2023E+套片+5812射频芯片+6芯面板和10芯面板，１ＭＢ储存器系列（套片：hi3102或者是Hi3120或者是Hi3121或者是Hi3122等适用）海尔2023_2MＢ储存器系列板３、华亚HTV903系列板，具体分为：华亚HTV903+5810射频芯片"华亚HTV903+5812射频芯片４、国科广电GKA800-SysDB系列板如果具备以上的芯片组卫星接收盒，那么恭喜你，你的机顶盒可以升级为正常接受46＋4套节目！以其中一个最山寨的机顶盒为例（红太阳牌－－天成科技：ＴＣＤ-２１９ＡＢＳ），芯片组如图：海尔2023E_1M系列板，Hi2023E+套片+5812射频芯片+10芯面板，即Hi2023E +Hi3121+RDA5812+MX25L8005M2C，五针升级接口，见图1：二、确定好芯片组后，下面将制作升级数据线等前期准备工作：１、靠机顶盒芯片组供电的数据线，见图2：２、有的旧式的ＴＴＬ电平转换Ｒ２３２芯片需要的５Ｖ电源支持才能正常接受和发送数据，这就需要将3.3V提升为５Ｖ电源，否则，读取和传输数据可能会极其的慢！或者根本不能连接（提示“连接错误”或者仍然是“等待从机连接”，遇到此种情况，除需要检查连接针脚是否正确外，再个就是需要制作５Ｖ自取电式升级数据线，见图3：如果大家嫌自己制作升级线太麻烦或者不稳定，可以到淘宝网上面去购买，只是现在刷星都刷疯了，原来１０元钱一块ＭＸ２３２转换模块的，现在却涨价到２０元一个了，真是悲哀啊！此外，大家也可使用ＵＳＢ－ＴＴＬ转换模块，只是据有的人使用反馈不是很理想，所以具体制作方法本人就不提供了，最后面只提供ＵＳＢ-ＴＴＬ的相关软件。
图解中星9号直播星接收机各芯片刷机成砖的补救方法
图解中星9号直播星接收机各芯片刷机成砖的补救方法，操作步骤，和故障信息代码表！第一，补救方法。
芯片信号发TX 信号收RX BL脚方法Hi2023 107脚108 脚 109 脚串1K电阻至3V--------------------------------------------------------------------------------------------------芯片信号发TX 信号收RX BL脚方法Hi2023E 107脚 108 脚 109 脚短接109脚和3.3V，打开软件，开机顶盒电源，没有反应，这时点一下软件上的“复位”即可连机,烧完后(或连机后)断开短接点！--------------------------------------------------------------------------------------------------芯片信号发TX 信号收RX BL脚方法HTV903 103脚 104 脚烧不死----------------------------------------------------------------------------芯片信号发TX 信号收RX BL脚方法ALI(阿里)M3330 127脚128 脚不会烧死不会烧死----------------------------------------------------------------------------芯片信号发TX 信号收RX BL脚方法国芯GX3001 正面左上脚往下数5脚为tx 正面左上脚往下数6脚为rx3月23日补充最新国芯芯片刷机成砖补救方法：打开GXupdate软件，选择erase, 按下ERASE，然后开机上电，等待100%完成后，关机。
2、按照Download方法重新刷机。
就OK了！！----------------------------------------------------------------------------第二，机器成砖简单恢复步骤：（很多人短接VCC与BL不行，是步骤搞错了）1--首先关电脑，关机器2--然后机器与电脑连接，并将bl与vcc短接3--然后开电脑，运行刷机软件4--然后打开接收机5--然后点刷机软件的“复位”按钮6--然后拆开短接线7--就可以继续刷机了。
中九升级图文教程
中九升级图文教程
自从中九卫星加密后家里的小锅就只收到12个台了，并且能听懂的语言更少，电视机几乎成摆设了，看看家里的天城TD-299z我有些不甘心啊！
这就是我的机顶盒
网上查了些关于破解中九小锅的资料决定自己动手升级，下面开工了喔！
首先找了一根配置路由器的串口线，就是一头9针串口公头(DB-9)，一段网线，另一头是RJ45水晶头的那种线。
把水晶头剪掉剥开线缆，用万用表把每根线都测试一下，并标好线序，这步是为连接电脑作准备。
打开机顶盒外壳看看芯片得知这款天城TD-299z用得是海尔芯片即
hi3102E+HI2023EC+rad5812，升级口为5针，通过万用表测试，得出1 、2 、4（面向升级口左边数起1RX 2TX 4GND）针是需要使用的针脚。
好了下面可以连接电脑了。
把串口连接电脑串口上，另一头按 1 2 4线序接到机顶盒升级口上，打开海尔升级工具（下载地址：/download/26444.html），打开机顶盒电源，选择2023E，这时软件提示就绪时我们点读取，这一步为备份机顶盒BIN文件，万一刷成转头还可以还原，如下图，备份文件保存在bin文件夹下面。
bin文件备份中
备份完成后，点击软件中的“打开”找到下载到的最新的bin文件（下载地址：
/download/26443.html），再点“烧写”，如下图
烧写过程中
升级完成
当你看到“烧写成功”时那就恭喜你，中九升级成功。
关掉软件和机顶盒电源，再重新接到电视机上，开机进入系统设置输入超级密码9999，重新搜索节目，这时46个台的节目就又回来了！到此升级完成！。
图文解说中星9号卫星接收机高斯贝尔手动升级破解最新方法
图文解说中星9号卫星接收机高斯贝尔手动升级破解最新方法PID加密是10年前台湾人想出来的。
没几个月就被上海电脑高手白兰氏发现并破解，最后搞到超视倒闭。
中九采用10年前的技术加密，并非没有招数，而是囿于现有的芯片有限功能，不得已采用的办法。
但有一点和超视不同，中九可以频繁下载新软件，进行空中升级，配合频繁更换PID码，让山寨机疲于奔命。
部分机器更改PID码的方法：1.打开菜单——系统设置——确认——输入超级****密码——确认——出来：安装与信号检测（此密码绝非是四个0）密码超级应该是9999 自动搜索手动搜索恢复出厂设置版本信息按下行键到“手动搜索”——按右键：频点序号1——2——3——4——5——按确认——第二行“频率”输入*****——第三行“符码率”输入*****——按确认，机子就开始搜索了。
不同的厂家软件上有一定的差异，只是给个参考给大家。
F302合家欢和发烧版一直没有落单，原因有两条。
一是国芯的二代芯片迟迟交不出货，二是中九升级之后是否会废掉武工？中九采用PID码加密，中了先前的预料，F302已经有应对软件，但目前PID需要手动修改。
中九升级之后，如果搜索F3，只剩下12个免费频道。
下图中还有其他卫星频道，中九频道就是12个：升级固件之后的版本号：升级之后，顺利下载56个电视频道。
建议不要做整个卫星搜索，而是手动分别输入三个频点，搜索三次，这样频道次序不容易搞混：11840的AAC广播频道又出现了，这个前几天已经研究过了：有发现不升级固件，直接修改频道PID也能成功，是的。
但是如果以后重新搜索，加密频道将不复存在。
这是由于中九此次升级，采用不发PMT表单，造成终端锁不定频道。
F3的本次升级，就是应对这个步骤的。
进入频道编辑菜单：按公布的PID资料，逐个频道进行手动修改，每个频道修改三项，这一步比较费时间，我刚才弄了半个多小时才搞定一台F302。
不过这些资料可以通过网络，保存在PC中，以便今后随时可以远程调用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【超详细】1月26日后卫星锅山寨锅升级攻略·刷机线变砖恢复海尔国芯专用工具HJ-COM百度购物：/item/6869cdea8133fa62c20913ff淘宝购物：/auction/item_detail-0db2-3fdb24a0758be6af80e9df008aa7b022.htm感谢后面多名网友的批评、指正！（转贴）特作出如下补充说明：接收机后面是9针com口的山寨机，由于后来的山寨厂家很不规范，后面的com口只是个摆设，并不可以直接用3根导线实现连机，打开机箱，如果在主板上能找到max232芯片，则说明你的com口是真的；如果找不到，仔细观察后面接口位于主板上的标注，可使用ttl小板连机，个别机器在主板上还可以找到第二升级口的焊点，自己焊出几根线也一样可以外加ttl小板来连机；如果你的机器做工很好，里面有2MB的储存器，是老式的机器，铁壳的，里面带有max232芯片的，是可以直接用3根导线连机的，我此前接触的就是这样的机器……一、仔细观察自己的接收机1、观察接收机背后的升级口是几根针？或几个孔？9针或9孔的机器不需要任何转换电路（刷机小板）可直接与电脑进行连接；3、4、5、6针的机器需要购买电平转换电路（刷机小板），因为电脑的电平信号与机器的电平信号不同，所以不能直接与之通讯，需要电平转换电路做中间的桥梁，一般有两种一种是“RS232转TTL”、另一种是“USB转TTL”，如果家里有台式电脑，并且后面有COM口（9针串口）的话，推荐购买“RS232转TTL”，这种小板不需要安装驱动，可直接与电脑连接，另一头连接接收机，价格便宜，这种小板采用的芯片一般为MAX232或MAX3232，如果购买的是MAX3232芯片的小板，还需要将小板上的vcc 连接到接收机的vcc（+3.3v或+5v）上为小板供电，除此之外还可以将小板上的vcc和gnd 用usb线接到电脑usb口的vcc和gnd为小板提供稳定的+5v供电；如果购买的是MAX232芯片，则只能使用usb线取来+5v供电给小板，不可以用接收机上的+3.3v，max232必须采用+5v供电；“USB转TTL”适合笔记本电脑用户，他们没有9针的com口，用usb转ttl还有一个好处就是不必外接供电，usb自带供电给小板，但使用“USB转TTL”小板需要安装pl2303驱动，将usb口变成com口，方可与接收机进行通讯，usb小板所采用的芯片一般为pl2303，以上是最常见的2种电平转换小板，可以在老式的手机数据线里找找有没有“MAX232”“MAX3232”“pl2303”这3个芯片……我在淘宝上购买的是这一款，33元包邮的，选来选去还是觉得这一家比较便宜，而且做工不错，还送4根杜邦线！在淘宝对比多家，发现有的店铺虽然卖的便宜，但邮费20元，他们赚的是运费，大家可要小心哦！MAX232模块+4根杜邦线+申通快递中⑨锅升级百度购物：/item/6869cdea8133fa62c20913ff淘宝购物：/auction/item_detail-0db2-3fdb24a0758be6af80e9df008aa7b022.htm这个是“USB转TTL”的：USB转TTL模块PL2303HX芯片USB转串口刷机线包邮降价促销赠送1.2米的USB电源线，3条杜邦线百度购物：/item/6869cdea8133fa62c20913ff淘宝购物：/auction/item_detail-0db2-3fdb24a0758be6af80e9df008aa7b022.htm2、观察自己的接收机的主芯片是什么牌子及型号？常见的主芯片品牌有海尔、国芯、华亚等……海尔一般为Hi2023或Hi2023E……国芯一般有GX3001……等，不同的芯片要选择不同的刷机工具，例如海尔的芯片要使用“ABS_Flasher_V1.6”，国芯的芯片要使用“GxDownloaderIII1.008”（英文界面）或“GxDownloaderIII2.120”（中文界面）……补充：大家如果遇到“Hi2023”的海尔芯片，请看清楚下面一行写的是什么，如果下面一行写着“E0925”或“E09xx”等字样，在读取和烧写时应选择2023E，而不要选择2023！！！3、观察自己的接收机储存器是多大的？是1MB的还是2MB的？储存器是系统指令的载体，读取和烧写的.bin文件就是存储在此芯片内。
芯片是MX25L8005M2C的储存器，是1MB的（类似的还有EN25F80、EN25T80、M25P80、SST25LF080、F25L008、AT26DF081、W25P80等）一般为小正方形共8个引脚（两边各4个）；如果芯片是ATMEL AT45DB161B、MX29F200TTC、EN29LV160AB-70TCP等，它的引脚超过20个（两边各超过10个以上引脚）为2MB。
总体来说，储存器的芯片型号如果包含“80”字样是1M的，如果包含“160”字样则是2M的。
1MB的储存器就要使用1M的工具来读取、写入，2M的储存器就要使用2M的工具，否则盲目读取和烧写，很有可能将你的山机变为砖头，原因是，正版的接收机内部都是采用2M的储存器，工厂里使用的工具也是2M的，咱们所使用的工具实际上是工厂外漏的工具，都是2M的工具，如果是用这样的工具读取你的1M储存器，会读出一个2M的文件，这个文件是将你的储存器连读2遍所得到的，如果修改这个文件，再将其烧写到你的1M的储存器内的话，很有可能会把你的机器给刷死！二、连接电脑与接收机1、电脑后面是9针com口，接收机有9针的也有9孔的，如果是9针则针多的那一排最【左】边的是1号针；如果是9孔，则孔多的那一排最【右】边的是1号孔。
连接，可以使用专用的9针串口线来连接，也可以自己找3根导线来连接，方法是：电脑的5针与接收机的5针（孔）相连，电脑的2针与接收机的3针（孔）相连，电脑的3针与接收机的2针（孔）相连。
2、接收机是3、4、5、6针的，需要外接电平转换小板，usb口的不需要额外供电，com 口的如果是max232芯片，需要并且只能接usb的+5v供电，com口的如果是max3232芯片除了可以接usb供电外，还可以利用接收机的+3.3v供电，供电范围更宽一些！将转换小板插入电脑的com口或usb口，小板上的接线柱分别用杜邦线或导线连接至接收机，小板的gnd 连接收机的gnd，小板的tx（p31）与接收机的rx相连，小板的rx（p30）与接收机的tx相连，如果是usb的小板只连这3根（usb口需要安装pl2303驱动），如果是com口的，芯片是max3232可以将小板的vcc与接收机的vcc相连，com口但芯片是max232就需要再外接个usb 的供电啦！3、接收机后面升级口针脚定义：①万用表调至直流电压档（15-20V左右的档），打开接收机电源，黑色表笔接AV插头外侧金属或天线插头外侧金属螺丝，红色表笔分别测量各个针脚电压，一般电压为0v的是gnd，电压为5v的是vcc，电压为1.6v的是bl，电压为3.3v 左右的是tx和rx；②但个别4针的电压有3个针都是3.3v左右，这就需要进一步测量，关闭接收机电源，万用表调至电阻档，黑色表笔接触av插头或天线插头外侧金属，分别测量各个针脚电阻，电阻为0的是gnd，电阻增长的是vcc，电阻无限大的是tx和rx；③为了保险起见，还可以在主板上找到变压器插在主板的排线，一般为4根，关闭接收机电源，万用表调至电阻档，分别测量这4根电源线与后面各个针的电阻，有几次为0的情况，一般会找到2个能和电源排线为0电阻的针，它们就是gnd和vcc，排除了此前测量时已经确定了的gnd，那剩下的就是vcc了；④如果手头测量的数据还不太敢确定，可以结合下表，常见的升级口各个针脚定义，来确定自己的机器……三、读取接收机储存器中的.bin文件·在读取.bin文件之前接收机要做一个小小的设置：先用遥控器恢复出厂，然后手动搜索频点2，会搜索出来5个台，退出后机器会自动找到其余的几个台，一共12个台，这个时候关机，再来拿去与电脑连机读取……这样做，读出的数据比较纯净，在0c改2e的时候会比较容易，修改量也会大大减少！·读取前还要设置一下com口的“每秒位数”在桌面我的电脑上点右键--属性--硬件--设备管理器--通讯端口（COM1）--右键“属性”--端口设置--每秒位数：选115200。
1、海尔工具：ABS_Flasher_V1.6（有2M和1M工具之分，请大家根据自己的储存器大小在本帖最下方下载！）电脑与接收机连接后，启动刷机工具，下面显示“等待从机连接”，此时打开接收机电源，状态会变为“就绪”，如果没变，请关闭软件，关闭接收机电源，交换tx和rx，再次运行软件并打开接收机电源即可看到状态变为“就绪”，选择芯片型号2023/2303E，选择com口（usb的小板要安装驱动，然后打开设备管理器，看看你的usb小板被系统分配到了哪个com口上，如果是com3，就选com3）。
默认“全部”最后点“读取”，读取完成后，就会在工具的“bin”文件夹里找到刚刚读取的文件，将其重命名后转移到安全的地方，妥善保存！如果多次读取会覆盖上次读取的bin文件，所以每读取一次都要改名备份好，以免丢失！如果连机成功，接收机前面板的液晶显示不亮，如果亮了说明没有连接成功，请关软件、关机器，交换tx、rx！2、国芯工具：GxDownloaderIII1.008或GxDownloaderIII2.120（有2M和1M工具之分，请大家根据自己的储存器大小在本帖最下方下载！）电脑与接收机连接后，启动刷机工具，点“参数配制”或“>>”按钮进行参数配制，晶振频率选4MHz，1M的储存器用户选择“串口Flash”剩下的默认就好，然后选择com口，选择“操作模式”为第三项“导出”，选择保存路径会弹出保存对话框，并在那个保存对话框中填写文件名称，要带扩展名，例如“全部.bin”然后先点那个大按钮，再开接收机电源（这一步与海尔工具不同，海尔是先开电源再点读取）。
如果是2M储存器的用户请选择“并口Flash”，根据自己的型号选择Flash型号……如果连机成功，接收机前面板的液晶显示不亮，如果亮了说明没有连接成功，请关软件、关机器，交换tx、rx！四、编辑.bin文件·请大家先下载这个软件：UltraEdit-3215.10.0.1026官方简体中文版正版下载地址：/soft/7752.htm顺便给大家正版的注册码：用户名：f+u+c+k you（由于论坛屏蔽了某英文单词，注册时请将+“加号”去掉）授权码：QMPFM-INRPV-LLOK8-KGRLM-NJKFA-ELWOV-JKDPQ-PQJMP·如果无法判断自己的储存器是1MB的还是2MB的，可以先使用2M的工具读出一个2M 的文件来，然后用UE打开，ctrl+F查找“cctv-1”勾选“查找ASCII”，如果只能查找到一次，说明你的储存器是2M的，如果可以找到2次说明你的储存器是1M的。
