江苏省新能源汽车充电设施验收细则
充电站质量检查及验收标准
充电站质量检查及验收标准充电站的质量检查及验收标准主要包括以下几个方面：1. 外观检查：确保充电站的铭牌、合格证、型号规格等标识清晰、准确，满足相关要求。
同时，检查充电机的外壳材质和结构，确认是否符合安全和耐用要求，防止与人体接触导致漏电。
2. 安装质量检查：检查充电机的安装是否牢固、稳定，柜体的安装应整齐、无变形。
同时，检查开启门是否能牢固地将裸铜线和接地金属连接在一起，确保安全。
此外，还要检查充电机安装的垂直倾斜度是否超过5%。
3. 防氧化和防盗要求：对于铁质外壳的充电机，应采取双层防锈措施，金属外壳也要具备防氧化保护膜或进行防氧化处理。
室外的充电机应该装上防盗锁。
4. 内部检查：检查线芯标识是否正确、规范，二次回路的编号应达到标准要求。
配线应整齐、清晰、美观，导线绝缘应良好无损伤。
检查电流回路以及其它回路导线的截面是否达到标准要求。
可动部位导线的安装应符合要求。
端子排应无损坏、固定牢靠、绝缘良好。
端子排接线应方便，端子应有序号，离地高度应大于350毫米。
交流回路电压超过400V时，端子板应有足够的绝缘强度。
端子和导线截面应匹配。
铜质制品的连接件和自熄性阻燃材料的绝缘件应符合标准要求。
端子牌的编号、名称的字迹应清晰、工整，不容易褪色。
同一个端子并接的线芯应少于两根，不一样的线芯的导线不应并接入相同的端子。
5. 功能测试：对充电站的各种功能进行测试，如充电模式、充电电流、充电电压等，确保其性能参数符合要求。
同时，测试充电站的安全保护功能，如过流保护、过压保护、欠压保护等，确保在异常情况下能够及时切断电源并报警。
6. 验收资料：确保提供完整的验收资料，包括设备清单、安装图纸、使用说明书、检测报告等，以便后续管理和维护。
通过以上几个方面的严格检查和测试，可以确保充电站的质量和安全性能达到要求，为车辆提供可靠的充电服务。
新能源汽车充电设施验收项目及验收方法
新能源汽车充电设施验收项目及验收方法1.1充电站及充电站布局验收（见表1）表1：充电站及充电站布局验收1.2供电系统验收（见表2）供电系统验收只针对需要新增供电变压器的大中型充电站或桩群，无需增加供电变压器的大中型充电站或桩群需提供有关证明。
表2供电系统验收序验收项I验收内容及要求号目主要电气设备应选用有国家认可资质的检测机构1总体检验合格的产品，属于CCC目录内的电气和电子设备应具有CCC证书。
检查变压器的型号、配置和数量，变压器技术参数及实际施工结果与合同、设计图纸等技术文件应相符，检查施工记录，应符合现行国家标准GB变压器50053、GB50148、GB/T1094.7和GB/T1094.11的有关规定，配电变压器的容量应能满足全部用电的负荷（充电站桩群总需求容量参考附件2）。
变压器宜采用节能环保型变压器。
检查供电系统盘柜的型号、配置和数量，盘柜技控制柜术参数及实施施工结果与合同、设计图纸等技术等盘柜文件应相符，检查施工记录，应符合现行国家标准GB50053、GB50171和GB/T3906的有关规定。
1.3充电设施验收（见表3）表3充电设施验收1.4监控系统验收（见表4）表4监控系统验收系统需具备支持在线支付功能的APP 或程序。
能检测 1.5储能系统验收（见表5）表5储能系统验收（如有）验收内容及要求蓄电池室应有良好的通风，无腐蚀气体，干净整洁。
运行储能系温度范围应符合GB51048中9.0.3条款要求。
储能系统充电装置功率因数不应小于0.95。
系统完整性检测 系统支付功充电设施交易记录无丢失、误报、重报等情况。
所有充电设施的故障均能准确在监控系统内记录显示。
监控系统所有记录保存时间满足技术规范要求。
监控系统可接入省、市平台，并提供相关充电设施数据。
验收项应能实现向充放电设备发控制指令、控制充放电设备的起停、紧急停机、远程设定充放电参数的控制调节。
系统应提供图形、文字、语音等一种或几种报警方式，并具备相应的报警处理功能。
新能源汽车充电设施建设施工与验收标准
建立严格的质量管理体系，对施工过 程中的关键环节进行质量检查和控制 ，确保施工质量符合标准。
验收流程与标准执行
验收流程
制定详细的验收流程，包括验收准备、现场检查、资料审核等环节，确保验收工作的顺 利进行。
标准执行
严格按照国家和地方的相关标准和规范进行验收，确保充电设施符合安全、环保、质量 等方面的要求。同时，对于不符合标准的情况，及时采取整改措施，确保问题得到有效
充电设施建设的重要性
充电设施是新能源汽车使用的基础，完善的充电设施网络能够提高新能源汽车 的便利性和使用率，进而促进节能减排和绿色出行。
充电设施建设施工与验收标准的意义
01
02
03
确保施工质量和安全
提高充电设施的可靠性
推动新能源汽车产业的发展
通过制定明确的施工和验收标准，能够确 保充电设施的施工质量和安全，减少事故 发生的风险。
材料准备
根据施工图纸，准备所需的材料和设备 。
人员组织
组建施工队伍，明确各岗位的职责和要 求。
设备安装与调试
01
设备安装
按照施工图纸和规范要求，安 装充电设备、配电设备、监控
设备等。
02
设备调试
对安装完成的设备进行调试， 确保设备正常运行。
03
设备验收
对调试完成的设备进行验收， 确保设备符合设计要求和安全
新能源汽车充电设施建设施 工与验收标准
汇报人：XXX
汇报时间：2023-12-14
目录
• 引言 • 充电设施建设施工标准 • 充电设施验收标准 • 充电设施建设施工注意事项 • 充电设施验收注意事项 • 总结与展望
01
引言
背景与目的
新能源汽车产业快速发展

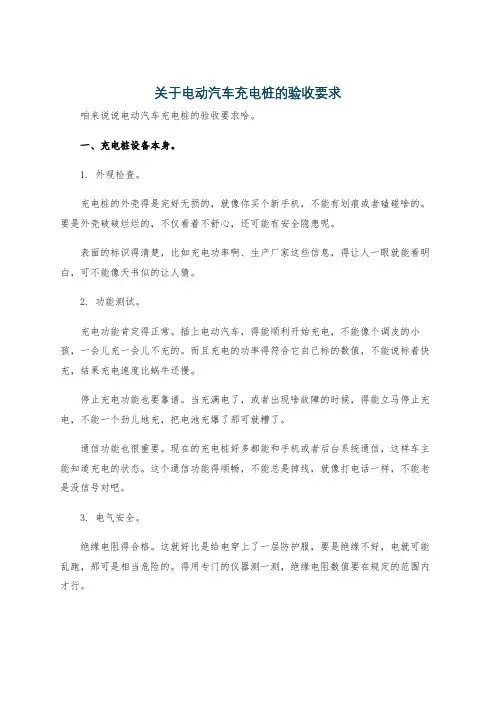

关于电动汽车充电桩的验收要求
关于电动汽车充电桩的验收要求咱来说说电动汽车充电桩的验收要求哈。
一、充电桩设备本身。
1. 外观检查。
充电桩的外壳得是完好无损的，就像你买个新手机，不能有划痕或者磕碰啥的。
要是外壳破破烂烂的，不仅看着不舒心，还可能有安全隐患呢。
表面的标识得清楚，比如充电功率啊、生产厂家这些信息，得让人一眼就能看明白，可不能像天书似的让人猜。
2. 功能测试。
充电功能肯定得正常。
插上电动汽车，得能顺利开始充电，不能像个调皮的小孩，一会儿充一会儿不充的。
而且充电的功率得符合它自己标的数值，不能说标着快充，结果充电速度比蜗牛还慢。
停止充电功能也要靠谱。
当充满电了，或者出现啥故障的时候，得能立马停止充电，不能一个劲儿地充，把电池充爆了那可就糟了。
通信功能也很重要。
现在的充电桩好多都能和手机或者后台系统通信，这样车主能知道充电的状态。
这个通信功能得顺畅，不能总是掉线，就像打电话一样，不能老是没信号对吧。
3. 电气安全。
绝缘电阻得合格。
这就好比是给电穿上了一层防护服，要是绝缘不好，电就可能乱跑，那可是相当危险的。
得用专门的仪器测一测，绝缘电阻数值要在规定的范围内才行。
接地得良好。
充电桩得老老实实地接地，就像大树扎根一样，这样一旦有漏电的情况，电流就能安全地导入大地，不会电到人。
二、充电桩的安装方面。
1. 安装位置。
要方便电动汽车停车充电。
不能把充电桩安装在一个犄角旮旯的地方，车都开不进去怎么充电呢？而且周围要有足够的空间，方便车主插拔充电枪，不能让车主像个杂技演员一样扭着身子去操作。
要符合安全距离要求。
不能离一些易燃、易爆的物品太近，比如说加油站或者存放大量化学品的仓库。
要是离得近了，万一充电桩出个啥问题，那可就容易引发大灾难了。
2. 布线规范。
电线得按照规定的方式铺设。
不能像一团乱麻似的随便扯，得整齐、牢固。
电线的规格也要符合充电桩的功率要求，要是电线太细，就像小水管供大水量一样，容易发热，甚至引发火灾。
布线还得有保护措施。
0718江苏省新能源汽车充电设施验收细则
0718江苏省新能源汽车充电设施验收细则一、概述随着新能源汽车的普及，充电设施建设成为一个重要的项目。
为保障充电设施的质量和安全性，江苏省制定了《江苏省新能源汽车充电设施验收细则》。
本细则适用于江苏省内所有新能源汽车充电设施的建设和验收工作。
二、验收依据1.相关法律法规：《新能源汽车充电设施建设管理规定》等。
2.技术标准：国家标准、行业标准以及江苏省规定的相关标准。
三、验收内容新能源汽车充电设施的建设和验收主要包括以下内容：1.充电设施的选址和规划：充电设施应在合适的位置进行建设，满足用户需求和对充电设施的安全性要求。
充电设施应符合江苏省的规划要求。
2.设计和施工：充电设施的设计应符合相关技术标准，包括充电桩的数量、功率、通讯设备和安全设施等。
施工应按照设计图纸和规范进行，确保设施的安全性和可靠性。
3.设备和材料：充电设施所使用的设备和材料应符合国家和江苏省相关的质量标准，确保设备的质量和使用寿命。
4.电力接入和安全：充电设施的电力接入方式应符合江苏省的电力规范要求，确保电力供应的可靠性和安全性。
5.施工环境保护：在充电设施建设过程中，应采取措施保护施工环境，避免对周围环境和居民的影响。
6.运行管理和维护保养：充电设施的运行管理和维护保养工作应符合江苏省相关的要求，保障设施的正常运行和安全性。
四、验收程序1.设计文件审查：建设单位需将充电设施的设计文件提交给江苏省相关部门进行审查，确保设计方案符合相关技术标准和规范要求。
2.施工图审查：施工单位需将施工图纸提交给江苏省相关部门进行审核，确保施工图纸符合设计文件和规范要求。
3.施工验收：施工单位完成充电设施的施工后，需按照规范要求提交施工验收资料，并申请施工验收。
4.监理单位验收：由江苏省相关部门指定监理单位进行验收，检查充电设施的各项工作是否符合规范要求。
5.相关部门验收：相应的部门负责对充电设施进行验收，包括电力供应部门、消防部门等。
五、验收标准充电设施的验收标准主要参考以下指标：1.设计文件符合相关技术标准和规范要求。
江苏省公共领域新能源汽车充电设施建设、运营管理办法（试行）
江苏省公共领域新能源汽车充电设施建设、运营管理办法（试行）附件杭州市新能源电动汽车公用充电桩运营管理暂行办法（征求意见稿）第一条为规范和优化我市新能源电动汽车公用充电桩运营管理工作，提升服务水平，确保公用充电桩高效、规范、安全、优质运行，根据国务院办公厅《关于加快电动汽车充电基础设施建设的指导意见》（国办发〔2015〕73号）和《杭州市推进新能源电动汽车充电基础设施建设实施办法》（杭政办函〔2016〕60号）等文件精神，制定本办法。
第二条本办法适用于杭州市行政区域内公用充电桩的运营管理等相关活动。
第三条公用充电桩须获得有资质的检测机构出具的型式检验报告（含电磁兼容检验报告），其接口标准、安全措施、通信协议等技术指标须符合国家标准和我市相关技术要求。
充电桩电网接入点的电能质量应按照国家标准进行监测，保障公共电网安全。
第四条鼓励企业采用新技术、新设备、新工艺保障充电桩品质，当国家和省、市新标准、新要求颁布时，应及时对公用充电桩进行改造升级。
第五条公用充电桩项目应符合国家消防规范，配置电器专用消防设备。
公用充电桩建设运营企业应为充电桩设备购买产品责任保险和安全责任保险，同时，应会同停车场（库）管理单位共同建立安全管理制度和应急抢险机制。
第六条公用充电站应在显著位置设置全市统一的标识、标志，场内应设置服务指南，明示运营企业的名称、运营时间、充电桩主要指标、操作规程、收费标准和支付方式、以及服务和投诉电话等内容。
第七条公用充电桩建设运营企业应按照我市新能源汽车充电设施智能化管理系统统一的接口要求，在建设公用充电桩时同步将充电桩基本参数和使用管理动态信息接入我市新能源汽车充电设施智能化管理系统。
第八条公用充电桩项目建设完成后，建设运营企业应组织各相关单位按照《电动汽车充换电设施工程施工和竣工验收规范》（NB/T 33004-2013）等标准对项目进行验收，验收合格后，方可交付使用；未经验收或者验收不合格的，不得交付使用。
商业停车场新能源电动汽车充电系统验收规范
商业停车场新能源电动汽车充电系统验收规范前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由泰州市计量测试院提出。
本文件由泰州市工业和信息化局归口。
本文件起草单位：泰州市计量测试院、国网江苏省电力有限公司泰州供电公司、中国电力科学研究院有限公司。
本文件主要起草人：王春苗、李波、吴丽莉、唐攀攀、张晶、肖峰、陈蓝生、耿德霁、宋恒、陈年、梁盛、张跃进、陈勇、朱璞、朱张俊。
商业停车场新能源电动汽车充电系统验收规范1范围本文件规定了泰州市商业停车场新能源电动汽车充电系统的基本构成、充电系统验收、电动汽车与电网互动、充电桩强制检定、充电设施现场检测方案以及验收评价等内容。
本文件适用于商业停车场专用和公用电动汽车充电系统的验收工作。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3096声环境质量标准GB/T20234.1电动汽车传导充电用连接装置第1部分通用要求GB/T20234.2电动汽车传导充电用连接装置第2部分交流充电接口GB/T20234.3电动汽车传导充电用连接装置第3部分：直流充电接口GB/T27930电动汽车非车载传导式充电机与电池管理系统之间的通信协议GB50016建筑设计防火规范GB50093自动化仪表工程施工及验收规范GB50140建筑灭火器配置设计规范GB50168电气装置安装工程电缆线路施工及验收规范GB50312综合布线工程验收规范GB50343建筑物电子信息系统防雷技术规范GB50348安全防范工程技术标准NB/T33001电动汽车非车载传导式充电机技术条件NB/T33002电动汽车交流充电桩技术条件NB/T33005电动汽车充电站及电池更换站监控系统技术规范NB/T33008.1电动汽车充电设备检验试验规范第1部分：非车载充电机NB/T33008.2电动汽车充电设备检验试验规范第2部分：交流充电桩NB/T33009电动汽车充换电设施建设技术导则JJG1148电动汽车交流充电桩检定规程JJG1149电动汽车非车载充电机检定规程3术语和定义下列术语和定义适用于本文件。
电动汽车充电基础设施规范 第3部分：竣工验收-2023最新
目次1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4 基本要求 (2)5 验收要求 (2)6 验收评价报告 (3)附录A（规范性）电动汽车充电基础设施竣工验收表 (4)附录B（资料性）电动汽车充电设施项目验收申请书和证书 (11)电动汽车充电基础设施规范第3部分：竣工验收1 范围本文件规定了电动汽车充电基础设施（以下简称“充电基础设施”）竣工验收的基本要求、验收要求和验收评价报告。
本文件适用于充电基础设施的竣工验收。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 3096 声环境质量标准GB 8702 电磁环境控制限值GB 12348 工业企业厂界环境噪声排放标准GB 17945 消防应急照明和疏散指示系统GB/T 18487.1 电动汽车传导充电系统第1部分：通用要求GB 20052 电力变压器能效限定值及能效等级GB/T 20234.1 电动汽车传导充电用连接装置第1部分：通用要求GB/T 20234.2 电动汽车传导充电用连接装置第2部分：交流充电接口GB/T 20234.3 电动汽车传导充电用连接装置第3部分：直流充电接口GB/T 27930 电动汽车非车载传导式充电机与电池管理系统之间的通信协议GB/T 29316 电动汽车充换电设施电能质量技术要求GB 50016 建筑设计防火规范GB 50034 建筑照明设计标准GB 50053 20kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50059 35kV～110kV变电站设计规范GB/T 50065 交流电气装置的接地设计规范GB 50067 汽车库、修车库、停车场设计防火规范GB 50093 自动化仪表工程施工及质量验收规范GB/T 50149 电气装置安装工程母线装置施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50205 钢结构工程施工质量验收标准GB 50255 电气装置安装工程电力变流设备施工及验收规范GB 50300 建筑工程施工质量验收统一标准GB 50303 建筑电气工程施工质量验收规范GB 50575 1kV及以下配线工程施工与验收规范GB 50617 建筑电气照明装置施工与验收规范GB 50966 电动汽车充电站设计规范GB 51309 消防应急照明和疏散指示系统技术标准NB/T 33001 电动汽车非车载传导式充电机技术条件NB/T 33002 电动汽车交流充电桩技术条件NB/T 33007 电动汽车充电站/电池更换站监控系统与充换电设备通信协议3 术语和定义本文件没有需要界定的术语和定义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏省新能源汽车充电设施验收细则
一、适用范围
本细则适用于申请新能源汽车充电设施省级财政补贴资金的专用和共用充电设施。
二、验收项目及验收方法
（一）供电系统验收（见表1 ）
供电系统验收只针对需要新增供电变压器的充电总功率大于300KW的大中型充电站或桩群，无需增加供电变压器的大中型充电站或桩群需提供有关证明。
供电系统验收（表1）
应符合现行国家标准GB 50053和GB 50171的有关规定。
3 低压母线及
二次回路检查设备的型号、配置和数量，核对设备技术参数及实际施工结果与合同、设计图纸等技术文件是否相符，检查施工记录，应符合现行国家标准GB 50171 和GBJ 149的有关规定。
4 低压配电检查低压配线的接线和相序、配电设备布置、配电线路的保护、配
电线路的敷设等，核对配电设备技术参数及实际施工结果与设计图
纸是否相符，检查施工记录，应符合现行国家标准GB 50575和GB
50054的有关规定。
5 电缆检查电缆的型号、配置和参数，核对电缆技术参数及实际施工结果
与合同、设计图纸等技术文件是否相符，检查施工记录，应符合现
行国家标准GB 50168 和GB 50303的有关规定。
6 电能质量检测供电系统电压偏差、电压不平衡度、谐波限值等参数，应符合
现行国家标准GB/T 29316的有关规定。
7 电能计量检查供电系统电能计量装置的型号、配置和数量，核对计量装置的
技术参数及实际施工结果与合同、设计图纸等技术文件是否相符，
检查施工记录，应符合现行行业标准DL/T 448的有关规定。
8 防雷接地检查供电系统电气装置的防雷和接地，核对实际施工结果与设计图
纸是否相符，检查施工记录，应满足现行国家标准GBJ 65的有关规
定。
注：验收结论中，如该项合格，则在验收结论中打“”不合格打“×”，后文同此处理。
（二）充电系统验收
1、交流充电桩验收（见表2）
交流充电桩验收（表2）
2、非车载充电机验收（见表3 ）
三、文档资料验收
（一）申请资料
1、项目核准文件或对与物业所有权人或物业服务企业签订的明确充电设施所有权的协议；
2、制造厂提供的产品合格的第三方型式检验报告（检验报告应有CANS标志）、产品说明书、调试大纲、试验方法、试验记录、合格证件及安装图纸等技术文件；
3、相关设备的出厂验收报告（包括出厂合格证和质量证明书等）；
4、安装记录；
5、现场安装调试报告；
6、施工单位施工资质证书；
7、竣工调试记录；
8、验收申请书。
（二）报告资料
1、验收结论；
2、验收差异汇总报告；
3、设备及文件资料现场验收报告（附现场设备验收清单和文件资料清单）。
四、验收评价
（一）项目达到以下要求，方可认为验收通过
1、项目的文档资料齐全；
2、所有软、硬件设备型号、配置、数量和技术参数均满足项目合同等技术文件的要求；
3、验收结果满足本标准及相关国家和行业标准规范的要求。
（二）无缺陷项目或“差异”项属于偏差，不致影响系统正常运行或安全，系统可按“合格”处理。
附录新能源汽车充换电设施竣工验收报告。
