HXD1受电弓
降弓
当按下“降弓”按钮时, 电磁阀失电, 切断供风, 气囊升弓装置中的气 体开始被排出, 受电弓靠自重下降, 最后弓头保持在受电弓底架的两个橡胶 止挡上, 切断了接触网与机车之间的电力源供应。
故障时处理
当受电弓滑板磨耗到限或由于刮弓折断时, 滑板内气腔漏气,ADD装置将 动作,迅速降弓, 实现自动保护功能。
安全阀
TSG15 型受电弓的气路过压保护装置( 安全阀) 集成于受电弓气 阀板上, 此装置的作用是为避免受电弓升弓高度突然降低或受电弓精 密调压阀失效导致气压变大时, 造成受电弓气囊的破损及弓网的过度 磨损。
自动降弓装置 ADD
受电弓上带有风道的碳滑板与气囊升弓装置气路是相通的。当碳 滑板被刮弓断裂或磨损到限出现空气泄漏时, 气囊升弓装置中的压缩 空气就会从快速降弓阀中迅速排出, 从而实现自动降弓, 以避免网线 和受电弓的进一步损坏, 起到很好的保护作用。
TSG15 型受电弓性能优点
气阀板
TSG15 型受电弓气阀板是独立于受电弓安装在机车内部的一套气路装置, 可用来调整受电弓升降弓时间、静态接触压力及将气压信号转换为电信号。 其主要集成了空气过滤器、单向节流阀、精密调压阀、安全阀及压力开关等 几部分。
TSG15 型受电弓由于设计了独立于受电弓的气阀板,可非常方便安全的调 整受电弓升降弓时间及静态接触压力, 同时可以更好地监控受电弓工作状态。 而 DJ1 型机车受电弓升降弓时间及静态接触压力的调整装置与受电弓一起安 装于车顶, 不便于受电弓的调整和维护。
压力开关
受电弓压力开关是一种将气压信号转换为电信号的装置, 此装置 是在受电弓非正常降弓时才起作用, 可以很好地保护受电弓及供电网 线。受电弓在正常情况下升降弓时, 要求是先断主断后升降弓。但在 非正常情况下( 如碳滑板断裂、泄漏或气路泄漏等原因) 受电弓自动 降弓时, 由于人工无法预测, 主断不可能人为先断开, 也即受电弓在 负载的情况下降弓, 如此就会造成受电弓与网线之间严重拉弧, 损坏 受电弓及网线。通过设计加装压力开关后, 如出现上述情况, 受电弓 气压值一旦变化到压力开关的设定值, 压力开关就会迅速给出电信号, 控制主断断开从而起到保护受电弓及供电网线的作用。
1—底架; 2—下臂杆; 3—上框架; 4—拉杆; 5—气囊升弓装置; 6—平衡杆; 7—弓头; 8—绝缘子; 9—阻尼器; 10—绝缘软管。
主要技术参数
▪ 最小折叠高度(包括绝缘子)／ram 670 ▪ 落弓位最小工作高度／ram 220 ▪ 落弓位最大工作高度／ram 2 250 ▪ 落弓位最大升弓高度／mm >2 500 ▪ 弓头长度／ram 1950±10 ▪ 额定电压／kV 25 ▪ 额定电流／A 1000 ▪ 静态接触压力／N 70±10 ▪ 在接触网上的额定运行速度／km·h ≤200 ▪ 受电弓质量(不包括支持绝缘子)／kg <110 ▪ 额定工作气压／kPa 550 ▪ 升弓时间(到最大工作高度)／s 6~10 ▪ 降弓时间(从最大工作高度算起)／s ≤6 ▪ 安装位置尺寸／(mm xmm) 1100x800
F—空气过滤器; DRH—单向节流阀( 升弓) ; R—精密调压 阀; M—压力表; SI—安全阀; DRs—单向节流阀( 降弓) ; C—压力开关; Pr—监测端口。
机车压缩空气通过电控阀控制, 经受电弓气 阀板上的过滤器进入升弓节流阀, 再经精密调压阀 整流( 整流后气压 380~400 kPa) 进入安全阀、降 弓节流阀然后进入受电弓气囊, 使受电弓升弓。
HXD1机车受电弓
TSG15型受电弓
TSG15பைடு நூலகம்受电弓的结构及工作原理
结构：
TSG15型受电弓是一种铰接式机械构件，是由框架(底架、下臂 杆、上框架、拉杆、平衡杆)、升弓装置、弓头、气路控制阀等几部 分组成的空间结构。它从接触网上集电受流，并将其传送到机车内供 电机使用，为电力机车的运行提供动力源。
工作原理
升弓
TSG15 型受电弓的升、降动作主要通过空气回路进行控制。当司 机在司机室中按下“升弓”按钮时, 电磁阀得电, 压缩空气通过受电 弓气阀板进入气囊升弓装置后, 使气囊膨胀抬升, 并带动作用于下臂 杆的钢丝绳, 钢丝绳拉拽下臂杆使得弓头升起并与接触网接触。当受 电弓弓头与接触网接触时, 通过弓头上滑板从网线上集取电流, 并经 由受电弓框架将电流传到底架, 最后由底架上的接线端将电流引入车 顶装置并传输到机车变压器。
HXD1型交传电力机车电气原理分析与故障处理
HXD1型交传电力机车电气原理分析与故障处理课题名称:HXD1型交传电力机车电气原理分析与故障处理二级学院铁道牵引与动力学院班级学生姓名指导老师完成日期2014届毕业设计任务书一、课题名称:HXD1型交传电力机车电气原理分析与故障处理二、指导教师:XX三、设计内容与要求1、课题概述随着轨道交通装备的飞速发展，交传电力机车已普遍应用于我国铁路运输，其中HXD1型电力机车使用广泛，电力机车乘务员和检修人员必须熟练掌握其电气原理和故障分析判断的方法，本课题主要针对铁道司乘、检修方向的学生，要求学生能整体全面了解HXD1型电力机车的总体结构、控制原理、界面显示，能整体分析HXD1型电力机车主电路，辅助电路、控制电路原理，并能根据HXD1型电力机车实际运用中的故障进行分析，根据实际情况进行故障处理方案的设计。
使学生更好的理解交传电力机车的工作原理，培养学生运用所学的知识来分析解决本专业范围内的问题，使学生建立正确的设计思想，掌握工程设计的一般程序和方法。
2、设计子课题1)HXD1型电力机车主电路的原理分析与故障处理2)HXD1型电力机车辅助电路的原理分析与故障处理3)HXD1型电力机车控制电路受电弓控制环节的原理分析与故障处理4)HXD1型电力机车控制电路主断路器控制环节原理分析与故障处理3、设计内容与要求1)HXD1型电力机车的总体结构与设备布置2)HXD1型电力机车布线与电气接口布置3)HXD1型电力机车的相关电气线路的电气原理分析4)对HXD1型电力机车常见故障进行分析与判断，设计故障处理方案，编写HXD1型电力机车常见故障判断处理流程，5)绘制相关电气原理图。
四、设计参考书1《HXD1型电力机车》中国铁道出版社《电力机车控制》中国铁道出版社《电力电子技术》中国铁道出版社《牵引电器》西南交大出版社《电气制图及图形符号国家标准汇集》中国标准出版社五、设计说明书要求1、封面、目录 23、内容摘要(200~400字左右，中英文)4、引言5、正文(设计方案比较与选择，设计方案原理、计算、分析、论证，设计结果的说明及特点)6、结束语7、附录(参考文献、图纸、材料清单等)六、毕业设计进程安排第1周:资料准备与借阅，了解课题思路、设计要求说明。

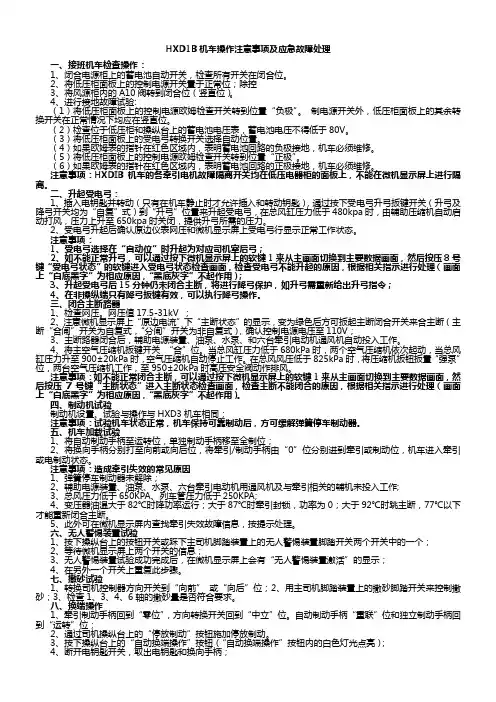

HXD1B机车操作注意事项及应急故障处理11
HXD1B机车操作注意事项及应急故障处理一、接班机车检查操作：1、闭合电源柜上的蓄电池自动开关，检查所有开关在闭合位。
2、将低压柜面板上的控制电源开关臵于正常位；除控3、将风源柜内的A10阀转到闭合位（竖直位）。
4、进行接地故障试验:（1）将低压柜面板上的控制电源欧姆检查开关转到位臵“负极”。
制电源开关外，低压柜面板上的其余转换开关在正常情况下均应在竖直位。
（2）检查位于低压柜和操纵台上的蓄电池电压表，蓄电池电压不得低于80V。
（3）将低压柜面板上的受电弓转换开关选择自动位臵。
（4）如果欧姆表的指针在红色区域内，表明蓄电池回路的负极接地，机车必须维修。
（5）将低压柜面板上的控制电源欧姆检查开关转到位臵“正极”。
（6）如果欧姆表的指针在红色区域内，表明蓄电池回路的正极接地，机车必须维修。
注意事项：HXDIB机车的各牵引电机故障隔离开关均在低压电器柜的面板上，不能在微机显示屏上进行隔离。
二、升起受电弓：1、插入电钥匙并转动（只有在机车静止时才允许插入和转动钥匙），通过按下受电弓升弓扳键开关（升弓及降弓开关均为“自复”式）到“升弓”位臵来升起受电弓，在总风缸压力低于480kpa时，由辅助压缩机自动启动打风，压力上升至650kpa时关闭，提供升弓所需的压力。
2、受电弓升起后确认原边仪表网压和微机显示屏上受电弓行显示正常工作状态。
注意事项：1、受电弓选择在“自动位”时升起为对应司机室后弓；2、如不能正常升弓，可以通过按下微机显示屏上的软键1来从主画面切换到主要数据画面，然后按压8号键“受电弓状态”的软键进入受电弓状态检查画面，检查受电弓不能升起的原因，根据相关指示进行处理（画面上“白底黑字”为相应原因，“黑底灰字”不起作用）；3、升起受电弓后15分钟仍未闭合主断，将进行降弓保护，如升弓需重新给出升弓指令；4、在非操纵端只有降弓扳键有效，可以执行降弓操作。
三、闭合主断路器1、检查网压。
网压值17.5-31kV ；2、注意微机显示屏上“原边电流”下“主断状态”的显示，变为绿色后方可扳起主断闭合开关来合主断（主断“合闸”开关为自复式，“分闸”开关为非自复式），确认控制电源电压至110V；3、主断路器闭合后，辅助电源装臵、油泵、水泵、和六台牵引电动机通风机自动投入工作。
HXD1C机车途中故障应急处理
HXD1C机车途中故障应急处理机车应急故障处理HXD1C机车途中故障应急处理方法一、受电弓无法升起注：当显示屏故障信息区提示“主变压器”故障并分主断时，当网压恢复后，请耐心等待20秒～2分钟即可合主断。
若是辅变故障导致无法合主断的，则可执行3次“微机复位-→合主断”操作，直至主断合上(注意：主断合上且ACU启动后，若故障依然存在，则主断会跳开，反复合3次主断后，网络自动隔离故障ACU)。
三、牵引力无法正常发挥四、空转或卸载处理措施1、适当降低调速手柄。
2、及时撒沙。
3、坡道启动时手柄不要推得太快，应逐渐增加牵引力。
五、辅变接地故障：1、断开故障辅变ACU1或ACU2脱扣电源开关，采用单辅变维持运用；2、若辅变1、2单独工作都报接地，可能是辅变负载接地，可分别断开ACU1、ACU2负载排查，确定辅变负载接地后逐步投入负载进行排查。
六、复位方法及注意事项：① 微机复位：主断断开，司控器手柄回零，按压司机台上的“微机复位”按钮进行复位。
② 隔离解锁：若故障点已经消除，需恢复其工作，只需断“主断”，司控器手柄回零，按压显示屏下方的按钮即可。
③ 大复位：断开钥匙开关，断充电机上的“控制电源输出”脱扣开关20秒后再闭合（此时需在停车、降弓、断主断情况下）。
七、显示屏信息提示区、主要控制脱扣、微机复位按钮位置说明：八、单台、多台电机隔离方法：①在机械间内低压电器柜安装有3个牵引电机隔离开关，能通过它们隔离牵引电机。
②以1、2电机隔离开关(=22-S55)为例：“正常”位，1、2电机都投入；“切除”位，1、2电机都切除；“TM 1切除”位，只切除第1电机；“TM 2切除”位，只切除第2电机。
九、HXD1C机车途中主变流器整流、逆变模块故障应急处理方法第一步：显示屏主界面故障信息区显示主变流器1或主变流器2的红色提示，按压显示屏上键后，查看现存故障提示，如：“__相下管故障”，按压显示屏上或选中相应的现存故障信息，按压查询该故障的处理提示为：“5轴四象限模块判断到B相下管IGBT元件故障分主断”，表明5轴模块故障。
HXD1C机车故障处理
1机车运用故障综述1.1概述在各种复杂的运输条件下，电力机车经过一段时间的运行后，不可避免的出现一些损失，即各种零部件会发生不同程度的自然磨损、变性，电气装置还会出线断线、接地及绝缘老化，从而造成各种机故，影响列车运行，为了尽可能迅速的排除故障，维持机车运行，下面介绍几种常见故障的应急操作及处理方法，由于故障往往不是由单个因素造成的，这里所列的故障原因并不一定是唯一的，处理办法也可能有很多种。
机车运用中的故障主要包括机车微机诊断系统故障处理（将在第2章中给予说明）、空气制动系统的故障处理（将在第3章中给予说明）、信号系统故障处理（可参见部件说明和铁道部相关规定处理，在此不作介绍）。
1.2常见故障解决方法1.2.1合上蓄电池后无控制电压输出出现此故障请参考《HXD1C电气原理图》（JE00000534G00）中，=32部分第4张原理图：1）首先检查蓄电池自动开关=32-F03是否合到位，其连接线320431.01和320172.02是否有电，若无电则要检查各蓄电池的连接线是否松脱；2）检查负载开关=32-F02是否合到位，其连接线320461.01和320462.01是否有电，连线是否松脱。
1.2.2微机系统电源断电出现此故障可分为：1）微机系统部件断电，请检查低压柜自动开关=22-F101、=22-F102、=24-F103、=22-F104、=24-F105、=42-F106、=24-F107、=23-F108、=23-F109、=23-F110、=24-F112 、=31-F113、=21-F114、=31-F115、=31-F116是否处在断开位；2）观察控制电压表=41-P02/=41-P03,如果蓄电池电压低于77V，各微机控制装置工作电源自动断开，需待蓄电池电压高于77V后再得电；1.2.3网压无显示检查两个司机室的微机显示屏IDU和两端司机室网压表=41-P02/=41-P03均无网压显示，检查低压柜=41-F01开关是否闭合，如已闭合则高压电压互感器故障=11-T01（或接触网停电），由于微机无法接收到网压同步信号，无法控制四象限整流器工作，应该请求救援。
HXD1C型电力机车车顶设备布置_及受电弓的检修毕业设计说明书
毕业设计说明书课题名称：HXD1C型电力机车车顶设备布置及受电弓的检修毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

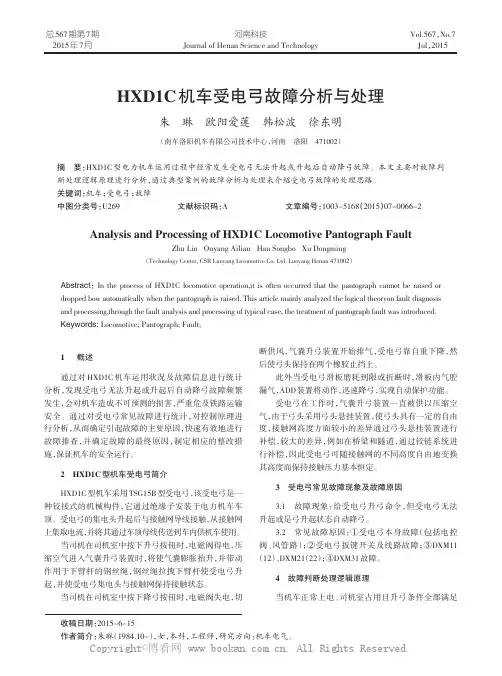

HXD1C机车受电弓故障分析与处理
