锅炉安全阀设置及安装要求
电站锅炉安全阀技术规程
电站锅炉安全阀技术规程一、前言电站锅炉安全阀是保证锅炉安全运行的关键设备，其性能的可靠性和有效性对整个电站的安全稳定运行起着至关重要的作用。
为了确保电站锅炉安全阀的正常运行，本文将详细介绍电站锅炉安全阀技术规程。
二、适用范围本技术规程适用于所有使用于电站锅炉上的安全阀，包括但不限于高压、中压和低压等不同类型的安全阀。
三、基本要求1. 安全阀应符合国家标准GB/T12242-2005《安全阀》和GB/T12243-2005《安全壳》要求。
2. 安装位置应满足国家标准GB/T12352-2006《锅炉及压力容器配件制造与验收规范》中有关要求。
3. 安装前应进行严格检查和试验，确保其完好无损。
4. 定期进行检查、校验和维护，确保其可靠性。
四、检查与试验1. 检查内容：（1）外观：表面应光滑无裂纹、毛刺等缺陷；（2）标志：应清晰、鲜明；（3）安全阀设置压力：应符合要求；（4）阀瓣：应灵活可靠；（5）弹簧：应无变形、断裂等缺陷；（6）密封面：应平整光滑，无损伤、腐蚀等缺陷。
2. 试验内容：（1）开启压力试验：在规定的试验压力下，进行开启压力试验，确保安全阀可以正常开启；（2）密封试验：在规定的试验压力下，进行密封试验，确保安全阀可以完全密封。
五、安装与调整1. 安装前准备工作：（1）清洗管道和安全阀接口处的杂物和污垢；（2）检查管道和安全阀连接处是否有损伤或变形。
2. 安装位置：（1）安装位置应满足国家标准GB/T12352-2006《锅炉及压力容器配件制造与验收规范》中有关要求。
（2）在有可能产生结露或冷凝水的场所，应采取相应的措施。
3. 调整：（1）调整开启压力：根据锅炉的工作压力和安全阀设置压力，调整安全阀的开启压力；（2）调整密封性能：根据实际情况，适当调整安全阀的密封性能。
六、维护与保养1. 定期检查：（1）外观：应定期清洗；（2）标志：应定期检查是否清晰、鲜明；（3）安全阀设置压力：应定期检查是否符合要求；（4）阀瓣：应定期检查是否灵活可靠；（5）弹簧：应定期检查是否无变形、断裂等缺陷；（6）密封面：应定期检查是否平整光滑，无损伤、腐蚀等缺陷。
锅炉上安全阀的安装要求
锅炉上安全阀的安装要求锅炉是工业生产和生活中常见的热能设备，安全阀是保障锅炉安全运行的重要装置之一。
安全阀的正确安装对于保障锅炉运行的安全和稳定起着至关重要的作用。
下面将详细介绍锅炉上安全阀安装的要求。
一、安全阀的选型在锅炉上安装安全阀之前，首先需要进行合理的选型。
安全阀的选型应根据锅炉的型号、工作压力、蒸发量等参数来确定。
安全阀的选择要满足锅炉设计压力的要求，并且具有足够的排放能力，以确保在锅炉内部产生压力过高时能及时排放。
二、安全阀的安装位置安装位置是安装安全阀的一个关键问题。
一般情况下，安全阀需要安装在锅炉的最高点或者最近于最高点的位置上。
这样可以确保锅炉中产生的蒸汽或气体能顺利排除。
另外，安全阀的安装位置应便于操作和维护，方便人员观察安全阀的工作情况。
三、安全阀的安装高度安全阀的安装高度是指安全阀底部与锅炉上部水平中心的垂直距离，通常以mm为单位，安装高度应根据锅炉的设计压力确定。
一般情况下，安全阀的安装高度应满足以下要求：1. 锅炉设计工作压力低于0.1MPa时，安全阀的安装高度应不小于300mm；2. 锅炉设计工作压力低于0.2MPa时，安全阀的安装高度应不小于600mm；3. 锅炉设计工作压力低于0.4MPa时，安全阀的安装高度应不小于900mm；4. 锅炉设计工作压力低于0.8MPa时，安全阀的安装高度应不小于1200mm。
四、安全阀的连接方式安全阀的连接方式有螺纹连接和法兰连接两种。
根据实际情况选择合适的连接方式，并确保连接的可靠性。
螺纹连接一般适用于小型锅炉，法兰连接适用于大型锅炉。
在安装过程中，需要注意连接件的选择和安装，螺纹连接时要涂抹密封剂，法兰连接时要选择合适的密封垫片。
五、安全阀的安装角度安全阀的安装角度是指安全阀底部与垂直方向的夹角。
一般情况下，安全阀的安装角度应在0～45度之间。
安装角度过大会造成安全阀开启不灵敏，安装角度过小会使排放管路的接管受力不均匀。
在实际安装过程中，需要根据锅炉的实际情况和排放管道的布置来确定合适的安装角度。
蒸汽锅炉安全阀安装技术要求
蒸汽锅炉安全阀安装技术要求
蒸汽锅炉安全阀的安装技术要求主要包括以下几个方面：
1. 安装位置：安全阀应尽量安装在锅炉蒸汽排气管道上，且应与锅炉的排污管道相连接。
安装位置应远离锅炉出口和介质回流区域，以确保安全阀正常工作。
2. 安装方式：安全阀的进气口应朝上，出气口应朝下，并保持垂直放置。
3. 连接方式：安全阀的进气口和出气口应采用合适的法兰连接，以确保连接紧密可靠，不会发生漏气现象。
4. 安全阀的阀座与阀瓣之间的间隙：安全阀的阀座与阀瓣之间的间隙应符合设计要求，以确保阀瓣能够正常关闭。
5. 安全阀的测试与调整：安装完成后，需要进行安全阀的试验和调整，确保安全阀的开启和关闭压力符合设计要求，并记录试验结果。
6. 安全阀的定期检查和维护：安全阀应定期进行检查和维护，包括清理阀座和阀盖上的杂质，检查阀门的开启和关闭情况，及时更换损坏的部件等。
7. 引导管道的安装：对于大型蒸汽锅炉，需要安装引导管道，将安全阀排放的排气引导到安全区域，以防止热蒸汽对人和设施造成伤害。
根据国家相关标准和规定，以上是蒸汽锅炉安全阀安装的一般技术要求，具体的安装方法和步骤应根据锅炉的具体情况和设计要求进行确定。
同时，安装过程中应严格按照相关安全操作规程进行操作，确保安全阀安装质量。
锅炉上安全阀的安装要求范文
锅炉上安全阀的安装要求范文锅炉上安装安全阀是保障锅炉运行安全的重要措施之一。
下面将就锅炉上安装安全阀的要求进行详细介绍。
1. 安全阀的选型和尺寸选择安全阀的选型应根据锅炉的额定蒸发量、额定工作压力和锅炉的性质、结构等因素进行合理选择。
安全阀的尺寸选择应根据锅炉的额定蒸发量和额定工作压力来确定，以确保其能够正常排放锅炉内的过压气体。
2. 安全阀的安装位置选择安全阀的安装位置应在锅炉最高点的上方，以确保排放的过压气体能够迅速排出。
安装位置应远离锅炉火室和烟气侧，并且应有足够的空间进行维修和检修。
3. 安全阀的安装高度和倾斜角度安全阀的安装高度应根据锅炉的额定工作压力和安全阀的出口压力设定，通常情况下，安全阀的出口高度应高于锅炉最高水位线的一定距离。
安全阀的倾斜角度应根据锅炉的工作情况和安全阀的结构特点来确定，通常情况下，安全阀的倾斜角度应小于等于15度。
4. 安全阀的连接方式和密封要求安全阀应采用螺纹连接方式，以确保连接牢固可靠。
安全阀与锅炉的连接处应进行良好的密封处理，以防止过压气体的泄漏。
5. 安全阀的操作压力和开启压力的调整安全阀的操作压力和开启压力应根据锅炉的设计参数和工作要求进行调整。
操作压力应略高于锅炉的额定工作压力，以确保在锅炉内部出现过压时能够及时打开安全阀进行排放。
6. 安全阀的日常检查和维护安全阀的日常检查和维护工作应按照相关规范和要求进行。
定期检查安全阀的密封性能、开启压力和操作压力等参数，必要时进行清洗、调整或更换。
7. 安全阀的定期试验和检验安全阀的定期试验和检验工作应按照相关标准和规定进行。
定期对安全阀进行的试验和检验包括操作压力试验、漏气试验和流量试验等，以确保其正常工作和提供可靠的过压保护。
总之，锅炉上安装安全阀是保障锅炉运行安全的重要措施之一。
在安装过程中，应合理选择安全阀的型号和尺寸，确定安装位置、高度和倾斜角度，正确连接并做好密封处理。
此外，还要进行定期的检查、维护和试验，以确保安全阀的正常工作和可靠性能。

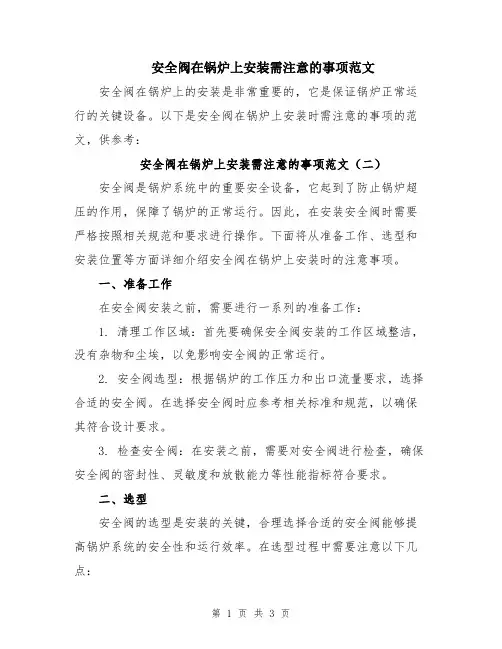

安全阀在锅炉上安装需注意的事项范文
安全阀在锅炉上安装需注意的事项范文安全阀在锅炉上的安装是非常重要的，它是保证锅炉正常运行的关键设备。
以下是安全阀在锅炉上安装时需注意的事项的范文，供参考：安全阀在锅炉上安装需注意的事项范文（二）安全阀是锅炉系统中的重要安全设备，它起到了防止锅炉超压的作用，保障了锅炉的正常运行。
因此，在安装安全阀时需要严格按照相关规范和要求进行操作。
下面将从准备工作、选型和安装位置等方面详细介绍安全阀在锅炉上安装时的注意事项。
一、准备工作在安全阀安装之前，需要进行一系列的准备工作：1. 清理工作区域：首先要确保安全阀安装的工作区域整洁，没有杂物和尘埃，以免影响安全阀的正常运行。
2. 安全阀选型：根据锅炉的工作压力和出口流量要求，选择合适的安全阀。
在选择安全阀时应参考相关标准和规范，以确保其符合设计要求。
3. 检查安全阀：在安装之前，需要对安全阀进行检查，确保安全阀的密封性、灵敏度和放散能力等性能指标符合要求。
二、选型安全阀的选型是安装的关键，合理选择合适的安全阀能够提高锅炉系统的安全性和运行效率。
在选型过程中需要注意以下几点：1. 合理选择额定工作压力：根据锅炉的设计工作压力选择合适的安全阀。
如果选择的安全阀的额定工作压力过小，将无法排放过多的压力，容易导致锅炉超压；如果选择的安全阀的额定工作压力过大，锅炉在正常工作时无法达到其跳闸压力，也不利于锅炉的正常运行。
2. 合理选择额定流量：根据锅炉的出口流量选择合适的安全阀。
选择的安全阀的额定流量应能满足锅炉正常运行时的出口流量要求。
过小的额定流量会导致排放能力不足，锅炉超压；过大的额定流量则会造成性能浪费。
3. 耐高温和耐腐蚀性能：由于锅炉工作环境具有高温和腐蚀性，所以安全阀的材质应具有耐高温和耐腐蚀性能。
三、安装位置安全阀的安装位置直接影响着其正常工作和排放能力。
在安装位置上需注意以下几点：1. 安装在锅炉上：安装位置应尽量选择在锅炉上部，以便能够及时排出过多的压力。
2024年安全阀在锅炉上安装需注意的事项(三篇)
2024年安全阀在锅炉上安装需注意的事项锅炉上安装安全阀是我国安全生产和劳动规范严格要求的，安全阀在锅炉的安全防范上起到了至关重要的作用，锅炉上安装安全阀必须符合以下要求：1.安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。
安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。
2.安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。
如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
3.安全阀应垂直安装在锅商、集箱的最高位置。
在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
4.额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。
可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
5.杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
2024年安全阀在锅炉上安装需注意的事项（二）2024年安全阀在锅炉上安装需要注意的事项包括但不限于以下几点：1.遵守相关标准和规范：在安装安全阀之前，要仔细研读锅炉的制造商提供的安装指南，同时遵守国家和地区的相关标准和规范，如ASME或GB。
确保安装符合规定，以确保安全阀的可靠性和有效性。
2.选择合适的安全阀类型：根据锅炉的类型和工作条件，选择适当的安全阀类型。
常见的安全阀类型包括弹簧式安全阀、活塞式安全阀和膜片式安全阀等。
确保选择的安全阀适用于锅炉的工作压力和流量。
3.安全阀的选型和定位：根据锅炉的额定工作压力和流量，进行安全阀的选型，并决定安全阀的位置。
安全阀应该安装在锅炉上最高压力的区域，并且要保证安全阀在任何工作条件下都能正常工作并排放压力。
4.安全阀的尺寸和连接：确认安全阀的尺寸和连接方式与锅炉的接口相匹配。
2023年安全阀设置规定
2023年安全阀设置规定为了保障人民生命财产的安全和社会的正常运行，2023年，国家对安全阀设置进行了一系列的规定和要求。
以下是2023年安全阀设置规定的详细内容。
一、安全阀的定义和分类安全阀是一种能够自动控制流体压力的装置，当压力超过规定值时，能够及时打开以减轻压力的释放，从而保障设备和系统的安全运行。
根据其功能和用途的不同，安全阀可以分为以下几类：1. 常规安全阀：用于保护设备和系统在压力超过规定值时减轻过压的装置，如锅炉安全阀、压力容器安全阀等。
2. 紧急安全阀：用于应对突发事件或紧急情况下，释放过压以保障设备和人员的安全的装置，如气体储罐安全阀、化工装置安全阀等。
3. 防爆安全阀：用于具有爆炸危险的设备或系统中，能够在发生爆炸前及时发现并释放过压的装置，如油气井安全阀、油罐车安全阀等。
二、安全阀的安装要求1. 安全阀的选型应根据实际工况和设计要求进行，确保其额定压力和流量能够满足设备和系统的要求。
2. 安全阀的安装位置应选择在能够及时感知到过压的位置，并且方便进行观察和维护。
3. 安全阀的进口和出口应保持通畅，避免有阻塞物和回流的可能性。
4. 安全阀的管道和接口应与其它设备和管线充分连接，不得存在渗漏和松动等安全隐患。
三、安全阀的调试和检验1. 安全阀的调试应由具有相应资质和经验的专业人员进行，并遵守相关国家标准和规定。
2. 安全阀在调试前应进行外观检查和功能测试，确保其正常运行和准确可靠。
3. 安全阀的调试过程中，应根据实际工况和要求进行压力和流量的测试，确保其调整到适当的运行状态。
4. 安全阀调试完成后，应进行整定和密封性能的检验，确保其符合设计要求和安全标准。
四、安全阀的维护和管理1. 安全阀的维护和保养应按照其使用说明书和维护手册进行，定期进行清洗、润滑和检修等工作。
2. 安全阀的管理应建立相应的档案和记录，包括安装验收记录、维护保养记录和故障处理记录等。
3. 安全阀的定期检验和定期检测应按照相关国家标准和规定进行，确保其性能和可靠性。
安全阀安全管理规定
安全阀安全管理规定为确保安全阀处于良好状态，保证安全生产，防止事故发生，根据《压力容器安全监察规程》、《锅炉安全监察规程》，特制订本规定。
一、安全阀装设原则凡属下列情况之一者，必须装设安全阀1、压力来源高于或有可能高于容器的最高许用工作压力的容器上。
2、由于工作介质的物理变化或化学变化，有可能使容器的内压超过最高许用工作压力的容器上。
3、盛装压缩气体和液化气体的容器上。
4、加热蒸发、换热过程，有可能使压力超过最高许用工作压力的容器上。
5、一切蒸汽锅炉的锅筒、过热器出口、省煤器上。
6、压力有可能超过最高许用工作压力的流体液压设备上。
7、压力来源处没有安全阀和压力表的容器。
由于工作介质粘性大或其它原因，安全阀不能可靠工作时，应装设爆破片代替安全阀或采用爆破片与安全阀共用的重叠式结构。
二、安全阀选用要求1、用于易燃、易爆、有毒、有腐蚀介质的安全阀，应采用封闭式的，以防止着火爆炸，伤害人员，污染环境。
2、安全阀的材质，应满足介质条件的要求。
3、安全阀的公称压力等级，应满足设备工作压力的要求。
4、安全阀的弹簧压力等级，应符合调试压力要求的范围。
5、安全阀的工作温度，应满足工作介质温度的要求。
6、安全阀的最大实际排量，应略大于压源的最大介质流量。
7、在介质温度超过200时，最好选用弹簧箱有隔离措施的安全阀。
8、安全阀的连接方式和尺寸，应符合现场设备的要求。
9、杠杆式安全阀，应有防止重锤自行移动的装置和限制杠杆越出的导架。
10、安全阀的可调节部位，应有便于铅封的孔洞。
三、安全阀安装要求1、必须经校验合格、铅封后的安全阀，才能安装。
2、安全阀必须装设排出管，并引至安全可靠的地方。
3、安全阀的排出管内不允许存有任何液体，在排出管的最低位置上应装设排液管，其终端应引至安全可靠的地点或回收系统。
4、搬运和安装时，均不能使安全阀受到震动，更不能采用野蛮安装。
5、安装时不能损坏铅封，如有损坏应重新校验。
6、安全阀必须垂直安装，气液共存的容器或管道应装设在气相介面位置上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉安全阀设置及安装要求
安全阀是保证锅炉安全运行的基本附件，其主要作用是当锅炉内的压力超过规定要求时自动开启，释放超过的压力，使锅炉回到正常的工作压力状态。
①安全阀装设数量
a.每台锅炉至少应当装设两个安全阀（包括锅筒和过热器安全阀）。
符合下列规定之一的，可以只装设一个安全阀：
(a)额定蒸发量小于或者等于0.5 t/h的蒸汽锅炉;
(b)额定蒸发量小于4t/h且装设有可靠的超压联锁保护装置的蒸汽锅炉；
(c)额定热功率小于或者等于2.8MW的热水锅炉。
b. 除满足以上要求外，以下位置也应当装设安全阀：
(a)再热器出口处，以及直流锅炉的外置式启动（汽水）分离器上；
(b)直流蒸汽锅炉过热蒸汽系统中两级间的连接管道截止阀前；
(c)多压力等级余热锅炉，每一压力等级的锅筒和过热器上。
②安全阀排放量
蒸汽锅炉锅筒（锅壳）上的安全阀和过热器上的安全阀的总排放量，应当大于额定蒸发量；过热器和再热器出口处安全阀的排放量应当保证过热器和再热器有足够的冷却；热水锅炉安全阀的泄放能力应当满足所有安全阀开启后锅炉内的压力不超过设计压力1.1倍。
③安全阀的定期校验和排放试验
在用锅炉的安全阀每年至少校验一次；新安装锅炉的安全阀或检修后的安全阀也应进行校验。
检验的项目为：整定压力和密封压力。
有条件时还可校验回座压力。
安全阀整定压力应当按照以下原则确定：
a.蒸汽锅炉安全阀整定压力按照下表5-3的规定进行调整和校验，锅炉上有一个安全阀按照表中较低的整定压力进行调整；对有过热器的锅炉，过热器上的安全阀按照较低的整定压力调整，以保证过热器上的安全阀先开启；
控源接出地点的工作压力
b.直流蒸汽锅炉过热器系统安全阀最高整定压力不高于 1.1倍安装位置过热器工作压力；
c.再热器、直流蒸汽锅炉外置式启动（汽水）分离器的安全阀整定压力为装设地点工作压力的1.1倍；
d.热水锅炉上的安全阀按照表5-4规定的压力进行整定或者校验；
安全阀校验后，应加锁或铅封，整定压力、密封性等检验结果应当记入锅炉安全技术档案。
为了防止安全阀的阀芯和阀座粘连，使用单位应定期对安全阀做手动或自动排放试验。
④安全阀装设要求
a.安全阀应当铅直安装，并且应当安装在锅筒（锅壳）、集箱的最高位置，在安全阀和锅筒（锅壳）之间或者安全阀和集箱之间，不应当装设有取用蒸汽或者热水的管路和阀门；
b.几个安全阀如果共同装在一个与锅筒（锅壳）直接相连的短管上，短管的流通截面积应当不小于所有安全阀的流通截面积之和；
c.采用螺纹连接的弹簧安全阀时，应当符合GB/T 12241《安全阀一般要求》的要求；安全阀应当与带有螺纹的短管相连接，而短管与锅筒（锅壳）或者集箱筒体的连接应当采用焊接结构。
