数字印刷技术及其设备(十五) 第二部分：数字印前技术及其设备——图文数字化处理及其设备

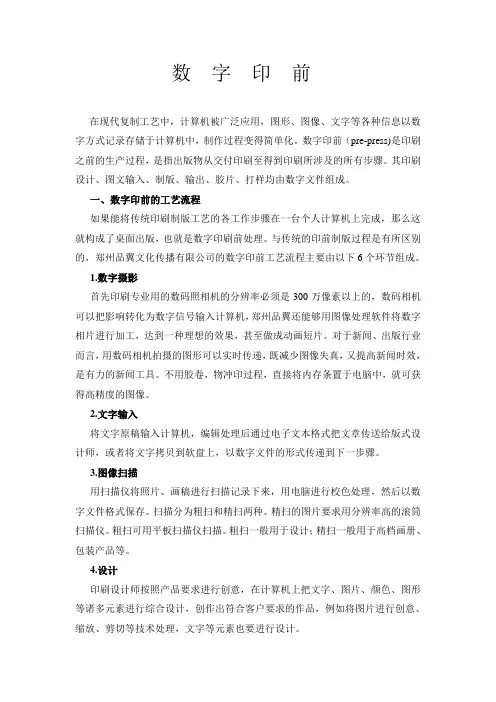

数字印前
数字印前在现代复制工艺中，计算机被广泛应用，图形、图像、文字等各种信息以数字方式记录存储于计算机中，制作过程变得简单化。
数字印前（pre-press)是印刷之前的生产过程，是指出版物从交付印刷至得到印刷所涉及的所有步骤。
其印刷设计、图文输入、制版、输出、胶片、打样均由数字文件组成。
一、数字印前的工艺流程如果能将传统印刷制版工艺的各工作步骤在一台个人计算机上完成，那么这就构成了桌面出版，也就是数字印刷前处理。
与传统的印前制版过程是有所区别的，郑州品翼文化传播有限公司的数字印前工艺流程主要由以下6个环节组成。
1.数字摄影首先印刷专业用的数码照相机的分辨率必须是300万像素以上的，数码相机可以把影响转化为数字信号输入计算机，郑州品翼还能够用图像处理软件将数字相片进行加工，达到一种理想的效果，甚至做成动画短片。
对于新闻、出版行业而言，用数码相机拍摄的图形可以实时传递，既减少图像失真，又提高新闻时效，是有力的新闻工具。
不用胶卷，物冲印过程，直接将内存条置于电脑中，就可获得高精度的图像。
2.文字输入将文字原稿输入计算机，编辑处理后通过电子文本格式把文章传送给版式设计师，或者将文字拷贝到软盘上，以数字文件的形式传递到下一步骤。
3.图像扫描用扫描仪将照片、画稿进行扫描记录下来，用电脑进行校色处理，然后以数字文件格式保存。
扫描分为粗扫和精扫两种。
精扫的图片要求用分辨率高的滚筒扫描仪。
粗扫可用平板扫描仪扫描。
粗扫一般用于设计；精扫一般用于高档画册、包装产品等。
4.设计印刷设计师按照产品要求进行创意，在计算机上把文字、图片、颜色、图形等诸多元素进行综合设计，创作出符合客户要求的作品，例如将图片进行创意、缩放、剪切等技术处理，文字等元素也要进行设计。
5.组版拼版人员在计算机上将设计通过的作品，按版式要求排列在印刷页面内。
组版要考虑装订方式，留出裁切位。
天头、地脚、翻口、背面等部位的尺寸也要统一制定。
特别是书籍制作时，纸张的厚度也要考虑进去，否则将会有尺寸不合的现象出现，然后按页码、印刷方式拼版，才能输出符合印刷工艺的样张。
数字印前技术 ppt课件
数字印前技术
Q
数字印前技术
一、数字印前系统的组成：
① 图文输入部分
硬件：扫描仪，数码相机，文字输入设备 软件：驱动程序，操作系统，录入程序
② 图文处理部分
硬件：计算机（PC，APPLE） 软件：图像处理软件，图形软件，排版软件
③ 图文输出部分
硬件：打印机，照排机，制版机，数字印刷机 软件：RIP，驱动程序，字库
2008.9
数字印前技术
Q
数字印前技术
•带数字化工作流程的CtP印前系统
2008.9
数字印前技术
Q
数字印前技术
二、数字化印前系统的功能及优点：
① 操作方便，质量稳定，高效快捷； ② 图像处理功能强大； ③ 图形处理能力强，精度高； ④ 文字处理方式灵活，版面生动； ⑤ 实现了图文合一，制版质量提高； ⑥ 有效实施色彩管理，提高色彩复制质量； ⑦ 实现了印刷全过程的标准化、数字化； ⑧ 印前软件的强大功能提高了设计水平，丰富
2008.9
数字印前技术
Q
数字印前技术
平面扫描仪工 作原理示意图
2008.9
数字印前技术
Q
数字印前技术
3. 主要结构部件：
光源：多为荧光灯，冷阴极光源，发光强度高，稳定 性好，色温高，光谱分布接近日光。 光电转换器件CCD：以电荷为信号，完成电荷的存储 和转移。线形CCD由一系列并排排列的感光单元组成， 每个CCD感光单元将原稿的光信号转换为电荷，光越 强产生的电荷越多，在单位时间内将采集的电荷传送 给电荷寄存器。 电子系统：对CCD转换的电子信号进行放大整理，再 利用A/D转换器将模拟信号按一定的位深转变为二进 制的数字信号。原稿分色是通过三次扫描或三个CCD 阵列的方式来实现。
数字印前技术
2.1.1扫描仪-平面式扫描仪
平面扫描仪的主要构成
光学系统：光源、反射镜、棱镜等 光电转换系统：电荷耦合器件（CCD）等 电子系统:A/D转换器、控制电路、接口电路
等
机械系统：机体、扫描平台、机械传动部件
等
线形CCD结构与工作原理
CCD的工作过程主要是电荷的产生、存储、传输和检测。
扫描仪的发展趋势
为了适应时代的发展，扫描仪不仅朝着 高性能、低价位方向发展，而且朝易用 性、多功能、网络化、智能、时尚化方 向发展。 家用扫描仪很多都带有扫描、复印、传 真、电子邮件等功能。 扫描仪的接口多样化：SCSI接口、USB 接口、火线接口、红外接口等。 CMOS技术的应用。
2. 2电子扫描分色机
分析扫描头以及横向驱动系统。 电子回路部分：包括彩色计算机、比例计算 机。 记录扫描部分 ：主要包括记录滚筒、记录 扫描头以及横向驱动系统。
按系统功能又可分为机械系统、光学系统
和电子系统。
• 扫描系统（输入部分）： 原稿浓 扫描头 淡色调 光点扫描
光量的 光电转换 强弱
电信号
• 控制系统（处理部分）： 彩色计算机 （颜色、层次校正） 代表原图像 信息的电信号 比例计算机（缩放） • 记录系统（输出系统）： 处理后的 图像电信号 电光转换
光学分辨率：扫描仪对图像进行扫描时
实际能对图像进行的采样精细程度，以dpi（每英 寸点数）或ppi （每英寸像素数）表示。
平面扫描仪
1.水平分辨率：取决于 线阵CCD的像素数和扫描 的宽度（分辨率＝CCD像 素数/扫描最大宽度） 2.垂直分辨率：根据扫 描仪中步进电机在单位时 间内拖动扫描头移动的距 离所具有的行数，与步进 电机和机械传动部分有关。
数字化印前
第一章1 印刷发展初期，制版采用的是手工制版工艺。
19世纪中叶，形成了照相制版工艺。
手工制版工艺----照相制版工艺------电子分色制版------数字印前工艺(图文分开处理)2 图像数字处理的主要优点：既可以对图像作线性变换处理，也可以作非线性变换处理，且处理精度高，处理结果的再现性好。
数字处理的主要缺点：处理速度慢，需要的数据存储空间大，这增加了数字图像处理的成本。
3 桌面出版系统DTP; 1 通用性,灵活性:软硬件的结合2 开放性:多种输出输入装备3 所见即所得4 强大的整理功能和创作功能第二章阶调:图像信息还原中,一个亮度均匀的面积的光学表现层次:图像上从最亮到最暗部分的密度等级阶调,层次都是密度的函数密度表示物体吸收光量的大小的性质,吸收光量大,其密度就大阶调再现是指将原稿上的阶调与层次再现于印刷品上为什么要用非线性阶调:1 印刷的局限性2 人眼的先天客观因素(视觉敏锐度)网点:组成网点图像的像素,通过面积和墨量变化再现原稿浓淡效果印刷品之所以能用网点来表达图像的浓淡层次变化是因为人的视觉具有一定的视觉敏锐度,在正常视距下,人眼的最小分辨距离是0.0073mm,当印刷品种的网点间距小雨此距离,人眼无法分辨出来人眼对灰度的变化最敏感分色：数码相机从客观景物取得ＲＧＢ三色分量实际上完成了分色过程，图像数字化时原稿颜色分解为ＲＧＢ三色或直接扫描为ＣＭＹＫ图像同样完成分色过程，而处理结束后将彩色图像从其它颜色空间转换到ＣＭＹＫ颜色空间。
分色步骤：在全部图像处理后根据原稿和色彩复制的工艺特点选择某种分色类型生成黑版；确定四色油墨总量和黑色油墨的最大使用量，限制油墨的作用范围；规定网点扩大补偿值。
颜色分解：利用红、绿、蓝滤色片，对原稿反射或透射的色光选择性的透过和吸收进行的。
颜色合成：利用有网点的黄、品红、青三原色和黑色再现颜色。
印刷品表现颜色的局限性：①色域压缩：油墨的实际吸收和理想的吸收差别很大，油墨不仅吸收应该吸收的光谱区域内的光线，而且也吸收其他光谱区域内的光线。
第二部分：数字印前技术及其设备
第二部分：数字印前技术及其设备作者：齐福斌来源：《今日印刷》2013年第04期网点特性参数与图像复制的关系4.网点形状与图像复制的关系网点可以有不同的几何形状，几何形状不同，在不同面积率下，其周长变化规律不同，因而印刷传递油墨特性也不同。
图2-34是几种不同形状的网点。
①网点形状与网点增大：在网点面积率相同的情况下，不同形状网点的周长不同，因此印刷过程中网点增大亦不同。
图2-35是常见的圆形网点和正方形网点，网点周长随面积率的变化曲线。
如图2-35所示，网点面积率57%是两者网点周长大小的分界线。
即在网点面积率等于57%时，两种网点周长相等：在网点面积率小于57%时，正方形网点周长大于圆形网点周长；而在网点面积率大于57%时，圆形网点周长大于正方形网点周长。
根据网点增大与网点周长的关系可知，在亮调和中间调时，圆形网点增大比正方形网点小；在暗调时，圆形网点增大比正方形网点严重。
②网点搭角与密度跃变：各种网点在面积率达到某一点时，会出现相邻网点边界搭接的现象，该点成為“搭角”。
网点“搭角”会引起密度的跃升，从而影响阶调变化的连续性。
不同形状的网点出现“搭角”的面积率不同。
从图2-35可以看出，正方形网点“搭角”出现在网点面积率等于50%时，而圆形网点“搭角”出现在网点面积率等于78.5%时。
為了减小“搭角”对连续调造成的不良影响，可以在设计网点形状或选用不同形状的网点印刷时，不出现搭接或使网点边界搭接多次完成，即一个网点与其相邻的四个网点不同时搭接，而是分两次或多次搭接。
如图2-34的椭圆形网点就是采用两次搭接，第一次长轴搭接，第二次短轴搭接。
③网点形状的选择：应该根据印刷品的特点和质量要求和印刷方式的不同来选择不同形状的网点。
如在人像印刷中，有较多肤色处于中间调，应该选用椭圆形或链条形网点。
如果选用正方形网点，在网点面积率50%时，会因為“搭角”出现而影响肤色的柔和变化。
又如，风景、静物等图像印刷，一般需要强化图像的中间调反差，则采用方形网点有利。

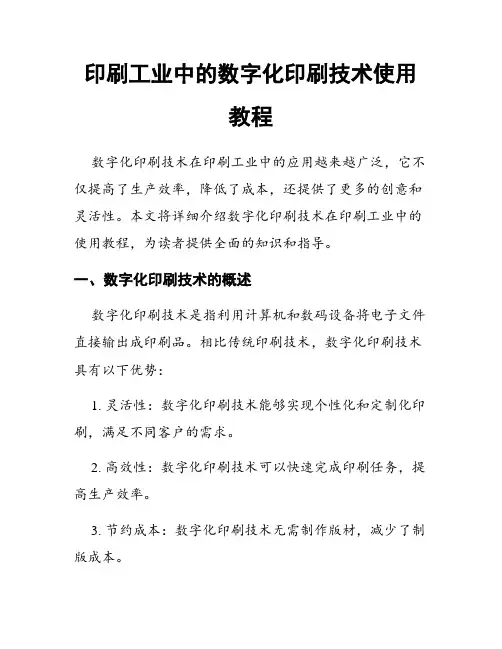

印刷工业中的数字化印刷技术使用教程
印刷工业中的数字化印刷技术使用教程数字化印刷技术在印刷工业中的应用越来越广泛，它不仅提高了生产效率，降低了成本，还提供了更多的创意和灵活性。
本文将详细介绍数字化印刷技术在印刷工业中的使用教程，为读者提供全面的知识和指导。
一、数字化印刷技术的概述数字化印刷技术是指利用计算机和数码设备将电子文件直接输出成印刷品。
相比传统印刷技术，数字化印刷技术具有以下优势：1. 灵活性：数字化印刷技术能够实现个性化和定制化印刷，满足不同客户的需求。
2. 高效性：数字化印刷技术可以快速完成印刷任务，提高生产效率。
3. 节约成本：数字化印刷技术无需制作版材，减少了制版成本。
4. 环保性：数字化印刷技术对环境友好，减少了废液和废纸的产生。
二、数字化印刷技术的基本原理数字化印刷技术的基本原理包括电子传输、数码印刷和后处理三个环节：1. 电子传输：将文件通过计算机和网络传输到印刷设备中。
2. 数码印刷：利用数码设备将电子文件转化为实际的印刷品，常用的数码印刷设备有喷墨打印机、激光打印机等。
3. 后处理：经过数码印刷的材料需要经过后道工序进行整理，如切割、折页、装订等。
三、数字化印刷技术的使用教程1. 准备工作：在使用数字化印刷技术前，需要进行一些准备工作：1.1 确定印刷品要求：明确印刷品的尺寸、纸张材质、印刷颜色等要求，并准备好相关的电子文件。
1.2 选择适合的数码印刷设备：根据印刷品要求选择适合的数码印刷设备，例如，对于大幅面印刷，可以选择喷墨打印机，而对于高分辨率要求的印刷品，可以选择激光打印机。
2. 文件准备与编辑：2.1 文件处理：使用专业的印前软件对电子文件进行处理，包括调整尺寸、调色、图像压缩等操作。
2.2 文件编辑：根据印刷品要求，在印前软件中进行文字编辑、图像编辑和排版等操作，确定最终的印刷效果。
3. 数码印刷：3.1 配置打印参数：根据印刷要求配置数码印刷设备的打印参数，如打印质量、纸张类型等。
3.2 打印测试：在正式印刷前，进行打印测试以确认印刷效果符合要求，如果需要，可以进行多次调整直至满意为止。
审定时间《数字印前技术》课程教学大纲
《数字印前技术》课程教学大纲课程代码适用专业印刷图文信息处理课程类型职业技能课学分数 4学时数 64第一部分总纲一、课程性质、教学目的1．课程性质本课程是印刷图文信息处理专业的核心课程，属职业技能课。
数字印前技术与原理讲述现代印前工艺技术及原理。
现代印前技术由于计算机技术的发展已实现数字化处理，并有印刷系统流程化、集成化的趋势。
本课程讲述图文信息的输入、处理、输出系统，以及与之相关的设备及工艺、技术原理。
通过本课程的学习，掌握印前图文信息处理的工艺及基本理论，印前相关设备的使用及印前工艺的设计等。
2．教学目的通过此课程的学习使学生不只把眼光停留在对设计的一般应用和操作上，而是能全面了解、熟悉设计好的作品如何通过印刷成为成品，在设计时就应把印刷的因素考虑进去。
要求学生了解印刷技术的发展状况，熟悉印刷品对设计的要求，掌握印刷时出现问题的解决能力。
3．前导课程与后续课程前导课程：《印刷概论》、《印后加工》等。
后续课程：《电子排版》、《数字印刷原理》等。
二、推荐教材及主要参考资料1．赵海生编著，《数字化印前技术》，中国轻工业出版社， 2013年1月出版。
2．郝清霞编著，《数字印前技术》，印刷工艺出版社，2012年1月出版。
三、大纲执行说明1．本大纲规定的是本课程的基本内容，讲课顺序可根据选用教材进行调整；2．本课程大纲规定是标准学时，可以根据实际执行时学期长短作适当调整；3．保证教学的顺利进行，应配有相应的实验仪器。
第二部分理论教学一、教学基本要求1．掌握图像分色、页面描述、数字加网基础理论；2．掌握数字印前系统的构成和设备；3．掌握印前处理的工艺；4．了解数字印前发展的现状；5．重点掌握图像分色的操作，熟悉分色参数设定对复制结果的影响以及图像颜色校正、层次校正和清晰度强调的方法；6．掌握页面输出的参数设定方法。
二、教学方法与手段课程教学应采取投影仪、多媒体等现代化教学手段，以增强学生的感性认识。
理论联系实际，提高学生学习效果。
数字印刷技术及其设备(十八)
数字印刷技术及其设备（十八）作者：齐福斌来源：《今日印刷》2013年第01期第二部分：数字印前技术及其设备——图文数字化处理及其设备组版、拼大版和折手1 组版需要印刷的文字、图形、图像信息经过计算机处理后，需要按照印刷品的需要，进行图文合一的组版，如书籍、期刊需要按每页的要求组成图文合一的页面；报纸印刷需要按每个版面要求组成图文合一的页面；包装印刷需要按包装要求的单体组成图文合一的页面。
2 拼大版组版组成的页面除少数包装单体外，大部分是比印刷机印刷幅面、照排机、计算机直接制版机的幅面小。
因此，在输出印刷需要的整页页面的胶片、印版前，还需要将数量不等的印刷页面按要求组成整页页面，这就是整页组版，即拼大版。
拼大版是按照印刷版面的幅面和印后加工要求，将组版完成的多个页面或包装单体，组合成印刷整页页面。
对出版类活件，要按照书帖折手规格安排页面位置和朝向；对包装类活件则按照包装设计单体的形状、尺寸等安排各单体的位置和方向。
为了保证印刷质量和印后加工品质，在印刷版面上还需要安排多种测控元素，如印刷测控条、套准和裁切标记，色版标记等。
在拼大版的过程中，形成印张幅面、套准线和测控条参数（样式和位置）、折手方式，裁切位置和路径，装订/成型参数等生产控制信息。
3 折手大多数书、报、刊和包装印刷品，在印刷完成后需要经过折叠再现设计者的页面顺序要求。
如书籍和期刊需要按页序折叠装订成册，报纸需要按页序折叠形成一份报纸，很多包装印刷品需要折叠，做成包装箱（盒）或袋，这个过程就是折手。
折手可以看作是一种特殊拼版。
栅格图像处理技术1 栅格图像处理器①栅格图像处理器的作用栅格图像处理器简称RIP（Raster Image Processor），是印前处理流程中最核心的部件，它直接关系到输出的质量和速度。
栅格图像处理器的主要作用是，对页面内容制作软件生成的页面描述文件进行解释，生成打印机、照排机、CTP、数字印刷机等光栅输出设备，能够记录的点阵信息，然后控制输出设备，把页面点阵信息记录到纸张，胶片等输出介质上。
《数字印前技术》课程标准(包含课程思政元素)
《数字印前技术》课程标准（包含课程思政元素）一、课程概要二、课程定位本课程是数字图文信息技术专业的一门专业核心课程，是数字图文信息技术专业群专科生专业知识理论的重要组成部分。
主要针对印刷包装行业企业质量控制、技术管理等工作岗位所需知识、技能和素质需求开设的。
本课程是在学习图文传播基础、平面设计应用软件、颜色技术基础等课程后，进一步学习数字印刷与增效、色彩管理技术、计算机直接制版等课程的基础。
课程系统介绍数字印前系统的组成；印前图像处理基础；分色原理与再现（分色原理、灰平衡、UCR、GCR）；网点与数字加网技术；图像层次再现规律与调节；图像的颜色校正；图像清晰度强调；图文输入设备与工艺；图文存储和文件格式；图文处理；专业印前图像处理技术（叠印和套印、陷印、专色、双色调、丰富黑等）；图文输出设备与工艺等。
并通过一系列实训项目，引导学生理解分色和加网的核心理论，掌握图文输入、处理和输出技能，以理论讲解结合实训项目练习的方式开展教学，侧重培养学生在实际应用中分析问题和解决问题的能力。
本课程对学生职业能力培养和职业素质养成也起主要支撑或明显的促进作用；课程符合高素质技术技能人才培养目标和专业相关技术领域职业岗位（群）的任职要求。
本课程完成的主要场所是学校多媒体教室、网络教学平台、学院实训室和校外实训基地。
三、课程目标（一）素质（思政）目标1.培养学生爱党爱社会主义、担当民族复兴大任的爱国情怀；2.培养学生对社会主义核心价值观的情感认同和行为习惯；3.培养学生爱岗敬业、艰苦奋斗、勇于创新、热爱劳动的劳动精神；4.培养学生执着专注、精益求精、一丝不苟、科技强国的工匠精神；5.培养学生标准意识、规范意识、安全意识、服务质量职业意识；6.培养学生严谨细致、踏实耐心、团队协作、表达沟通的职业素质。
（二）知识目标1.分色原理与再现（分色原理、灰平衡、UCR、GCR）；2.网点与数字加网技术；3.图像层次再现规律与调节；4.图像的颜色校正；5.图像清晰度强调；6.图文输入设备与工艺；7.图文处理工艺；8.图文输出设备与工艺。
数字印前技术
