翼子板的拆装与调整(一)
汽车钣金维修第三版参考答案
《汽车钣金维修（第三版）习题册》参考答案项目一汽车车身钣金件认知与维修安全任务1 汽车车身钣金件的组成与维修类型一、填空题1．翼子板保险杠立柱门槛护板行李舱门2．刚度3．保险杠4．锁止机构铰链车型品牌标识5．整体式组合式二、选择题1 B 2.C 3.B 4.A 5.B 6.C三、判断题1.√2.×3.√4.√5.√6.√四、简答题1.车门一般分为旋转式车门、推拉式车门、折叠式车门和上掀式车门等。
车门及附件主要包括车门玻璃、车门内饰板、车门铰链等2.汽车车身钣金件的维修包括换件、调整、焊修、挖补等。
（1）换件。
汽车碰撞或局部严重损伤导致车身钣金件无法修复时，需换件并重新安装。
（2）调整。
车身钣金件更换或拆检后，若钣金件间的间隙或位置不当，需进行调整以达到原厂技术要求。
（3）焊修。
若车身钣金件锈蚀或脱离、钣金件间的连接脱离或强度不够均需要进行焊接修复，切割后修复时也需要焊接操作。
（4）挖补制作。
当翼眉等部位损坏需要焊补时，需先进行手工制作；当车身覆盖件表面锈蚀时，需对其进行挖补、焊接以恢复其表面形状、强度和尺寸。
3.翼子板是车身的主要覆盖件，其主要功用是遮挡车轮，使车身具备统一的造型，确保车身的造型线条完美、流畅；同时，前翼子板还能将行车时的气流向车身两侧分流，减少空气阻力。
4.门槛护板主要由内、外板件组成，对车身底板和车身侧面有加强作用，在车身侧面发生碰撞时能够对乘客进行保护。
五、实践与练习右前翼子板、右前车门、右后车门、右后翼子板、行李舱门、左后翼子板、左后车门、左前车门、左前翼子板任务2 汽车钣金维修安全与防护一、填空题1．安全完好良好有效到位2．打磨切割粉尘金属微粒3．防护手套撞击切割擦伤4．安全操作规程5.扭曲弯折打结二、选择题1.C2.A3.A4.C5.B三、判断题1.×2.√3.√4.×5.√四、简答题1. （1）提起灭火器（2）拔下保险销（3）用力压下手柄（4）对准火源根部扫射2. 防护面罩和眼镜、呼吸系统的防护用品、耳部防护用品和手部、脚部的防护用品。
汽车车身修复技术课件 项目五任务二 前翼子板的拆装与更换
PAGE 12
任务实施： 更换别克威朗车左前翼子板。
二、实施步骤
PAGE 13
任务实施： 更换别克威朗车左前翼子板。
二、实施步骤
PAGE 14
任务实施： 更换别克威朗车左前翼子板。
二、实施步骤
PAGE 15
任务实施： 更换别克威朗车左前翼子板。
二、实施步骤
PAGE 16
任务实施： 更换别克威朗车左前翼子板。
汽
车
车
身
修
复
项目五 车身典型部件的拆装与更换
技
任务二 汽车前翼子板的拆装与更换
术
PAGE
任务二 汽车前翼子板的拆装与更换
素养目标
1.培养学生不怕苦不怕累的品质与精益求精的工匠精神； 2.培养学生查阅相关技术资料、按规范操作的工作作风和能力； 3.培养学生语言表达能力与团队协作精神； 4.培养学生的学习能力与解决问题的能力。
2024/11/6
PAGE 23
作业
1.简述翼子板的作用和类型。 2.简述汽车前翼子板的拆装方法。
PAGE 24
二、实施步骤
PAGE 22
总结
一、翼子板的作用 二、翼子板的结构与类型 三、翼子板与车身的连接方式 四、翼子板的拆装与调整
1.操作前准备； 2.拆卸前左右轮胎； 3.拆卸前左翼子板； 4.前左翼子板的安装与调整； 5.检查前翼子板的安装质量； 6.安装前左、右轮胎； 7.现场6S管理，共同清理、整顿工具等，清扫地面。
知识目标
1.了解翼子板的作用、类型； 2.熟悉翼子板的结构和组成； 3.掌握前翼子板的拆装及调整方法。
技能目标
1.能拆 装与更换
2024/11/6
3任务3 翼子板的拆卸、检修、安装及调整
任务3 翼子板的拆卸、检修、安装及调整
建议学时：1 学时
一
情境导入
二
学习目标
三
知识学习
四
制定计划
五
实施计划
七 六
评价与反馈 成果检查
教学步骤
2
情境导入
学习目标
知识学习
制定计划
实施计划
成果检查
评价与反馈
情境描述
某车在一次事故中翼子板受到 碰撞，经分析翼子板需要更换，现 用拆装工具对翼子板进行拆装，然 后换上新翼子板后把间隙调整到原 车标准。
基
施
本 技
步
能
骤
拓 展 知 识
学 习 小 结
自 我 评 估
情境导入
学习目标
知识学习
制定计划
实施计划
成果检查
评价与反馈
基
本
知 识
实
37.用一手扶住大灯总成，并将大灯总成连接器插入相应端口。 提示：
基
施
（1）连接器插件只能插入相应端口内，不能插错。
本 技
步
（2）连接器安装到位时，能听到卡扣“嗒”的响声。
能
骤
拓
展
知
识
学 习 小 结
自 我 评 估
情境导入
学习目标
知识学习
制定计划
实施计划Biblioteka 成果检查评价与反馈
基
本
知 识
实
38.使用¢10mm套筒、接杆、棘轮扳手，拧紧3颗前大灯总成固定螺栓。 提示：
基
施
（1）拧紧螺栓时，要使套筒与螺栓保持垂直，防止螺栓在拧松时偏斜，
本 技 能

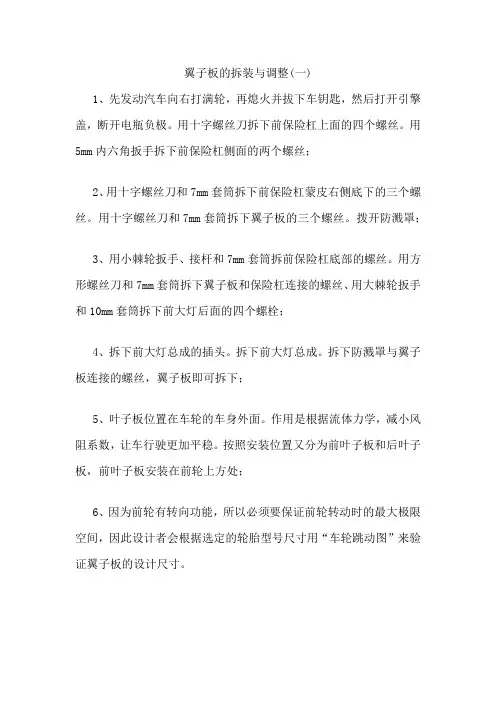

翼子板的拆装与调整(一)
翼子板的拆装与调整(一)
1、先发动汽车向右打满轮，再熄火并拔下车钥匙，然后打开引擎盖，断开电瓶负极。
用十字螺丝刀拆下前保险杠上面的四个螺丝。
用5mm内六角扳手拆下前保险杠侧面的两个螺丝；
2、用十字螺丝刀和7mm套筒拆下前保险杠蒙皮右侧底下的三个螺丝。
用十字螺丝刀和7mm套筒拆下翼子板的三个螺丝。
拨开防溅罩；
3、用小棘轮扳手、接杆和7mm套筒拆前保险杠底部的螺丝。
用方形螺丝刀和7mm套筒拆下翼子板和保险杠连接的螺丝、用大棘轮扳手和10mm套筒拆下前大灯后面的四个螺栓；
4、拆下前大灯总成的插头。
拆下前大灯总成。
拆下防溅罩与翼子板连接的螺丝，翼子板即可拆下；
5、叶子板位置在车轮的车身外面。
作用是根据流体力学，减小风阻系数，让车行驶更加平稳。
按照安装位置又分为前叶子板和后叶子板，前叶子板安装在前轮上方处；
6、因为前轮有转向功能，所以必须要保证前轮转动时的最大极限空间，因此设计者会根据选定的轮胎型号尺寸用“车轮跳动图”来验证翼子板的设计尺寸。
项目二 翼子板变形的故障检修(任务2)
④用记号笔将变形范围画出来。 此法能较好的利用手上的感觉判断凹陷变形的程度。但对于初学者或手感较差 的人在判断轻微的变形时可能较难。
P32
知识准备
（3）涂膜损伤程度的评估-直尺评估
鉴别涂层种类与评估损坏程度
①将一把直尺放在车身没有被损坏的区域上（损坏区域的对称部位），检查车 身和直尺间的间隙，如下图右侧所示没有变形的车身部位。
②将直尺放在被损坏的车身钣金件上，评估被损坏的和未被损坏的车身钣金件
之间的间隙相差多少，并据此判断损伤的情况，如下图左侧所示变形的车身部位。
P33
知识准备
（3）涂膜损伤程度的评估-直尺评估
鉴别涂层种类与评估损坏程度
如果在用直尺评估时，损坏件有凸出部分高出工件的基准面，将影响评估操作 及后续涂层的施工，所以此时应用冲子或尖嘴锤将凸出部分敲平或稍稍低于基准面，
鉴别涂层种类与评估损坏程度
②用棉纱蘸少许粗蜡或用砂纸打磨漆面。
P25
知识准备
（2）汽车原有涂层类型的确定-打磨法
鉴别涂层种类与评估损坏程度
③观察砂纸打磨面上的漆粉情况。若表面沾有有颜色的涂料，则说明漆面是单
层式面漆；若没有沾上有颜色的涂料，则说明漆面是双层(色漆+ 清漆)式面漆。若
漆面表层结构粗糙，经摩擦后产生一种类似抛光的效果，则说明涂敷的是一种抛光 型漆；假设用砂纸打磨漆面，漆层有弹性且砂纸黏滞，则说明是未完全固化的烤漆。
油脂清洗剂
溶解清洗剂
多功能清洗剂 具有多种功能的清洗剂，如二合一清洗剂，即有清洗功能，又有上蜡功效。
P16
知识准备
（2）清洗材料-除油剂
车身表面清洁与除油
除油剂主要是涂装工作前，用来清除表面的油脂、蜡脂及硅酮等污染物的。除 油剂种类很多，一般根据其用途可以分为通用型除油剂和塑料件专用除油剂。 通用型除油剂在一般底材上都可适用，根据

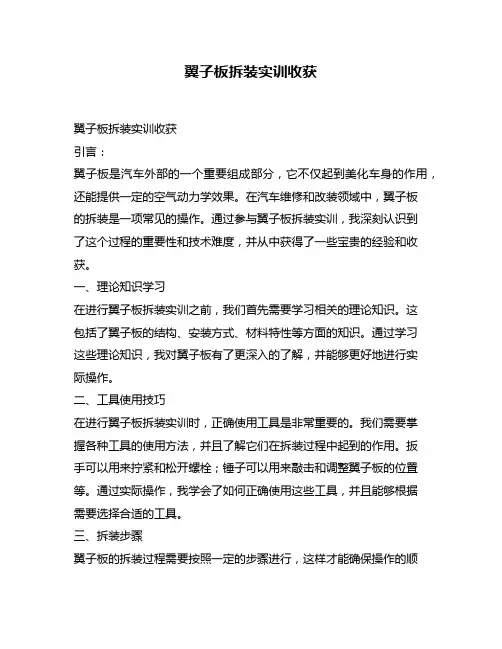

翼子板拆装实训收获
翼子板拆装实训收获翼子板拆装实训收获引言：翼子板是汽车外部的一个重要组成部分，它不仅起到美化车身的作用，还能提供一定的空气动力学效果。
在汽车维修和改装领域中，翼子板的拆装是一项常见的操作。
通过参与翼子板拆装实训，我深刻认识到了这个过程的重要性和技术难度，并从中获得了一些宝贵的经验和收获。
一、理论知识学习在进行翼子板拆装实训之前，我们首先需要学习相关的理论知识。
这包括了翼子板的结构、安装方式、材料特性等方面的知识。
通过学习这些理论知识，我对翼子板有了更深入的了解，并能够更好地进行实际操作。
二、工具使用技巧在进行翼子板拆装实训时，正确使用工具是非常重要的。
我们需要掌握各种工具的使用方法，并且了解它们在拆装过程中起到的作用。
扳手可以用来拧紧和松开螺栓；锤子可以用来敲击和调整翼子板的位置等。
通过实际操作，我学会了如何正确使用这些工具，并且能够根据需要选择合适的工具。
三、拆装步骤翼子板的拆装过程需要按照一定的步骤进行，这样才能确保操作的顺利进行。
在实训中，我们学习了拆装翼子板的详细步骤，并进行了反复练习。
我们需要准确地定位并标记翼子板的安装位置；松开固定螺栓并使用适当的工具将翼子板从车身上取下；安装新的翼子板并紧固螺栓。
通过不断地实践和纠正错误，我逐渐掌握了正确的拆装步骤。
四、注意事项在进行翼子板拆装时，有一些注意事项需要特别注意。
首先是安全问题，我们必须佩戴好个人防护装备，并确保周围没有其他人员或物体可能受到伤害。
其次是细心和耐心，在拆卸和安装过程中要小心操作，避免损坏其他部件或造成不可逆转的损坏。
还要注意检查翼子板与车身之间的间隙，确保安装牢固且不会产生异响。
通过注意这些事项，我能够更加安全和有效地进行翼子板的拆装工作。
五、团队合作精神在实际操作中，翼子板的拆装通常需要多人合作完成。
这要求我们具备良好的团队合作精神和沟通能力。
在实训中，我们分工合作，相互配合，共同完成任务。
通过与他人的交流和协作，我明白了团队合作对于提高工作效率和保证操作质量的重要性。
前翼子板总成的拆装与更换课件
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
• 二、拆解右前翼子板
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
一、任务
• 掌控前翼子板总成的拆装与更换的 工艺流程
前翼子板总成的拆装与更换
二、操作步骤
• 一、拆卸前翼子板 通风栅板
1、拆卸右前翼子板上
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
前翼子板总成的拆装与更换
• 2、拆卸右前翼子板
凯迪拉克ct6前叶子板更换教程
凯迪拉克ct6前叶子板更换教程凯迪拉克CT6是一款豪华轿车，在保养和维修方面需要特别注意。
前叶子板是车辆的重要组成部分，起到保护发动机和其他关键部件的作用。
如果前叶子板出现损坏或需要更换，我们需要按照正确的方法进行操作。
准备工作非常重要。
在更换前叶子板之前，我们需要准备好以下工具：扳手、螺丝刀、千斤顶、支撑架等。
确保工具齐全，并且处于良好的工作状态。
接下来，将车辆停放在平坦的地面上，并且切记拉上手刹。
使用千斤顶将车辆前部抬起，以便更换前叶子板。
确保车辆稳固地支撑在支撑架上，以免发生意外。
然后，我们需要拆卸原有的前叶子板。
使用扳手和螺丝刀，逐一拧下固定前叶子板的螺丝。
请注意，不同车型的拆卸方式可能会有所不同，因此需要根据具体车型的维修手册来进行操作。
在拆卸前叶子板时，要小心不要损坏其他部件。
拆卸完成后，将原叶子板取下。
检查新叶子板是否与原有叶子板相匹配，并确保其质量和尺寸符合要求。
如果存在差异或问题，应及时联系相关厂家或维修人员进行处理。
接下来，将新叶子板安装到车辆上。
根据车型的要求，按照逆序的步骤进行操作。
使用扳手和螺丝刀将新叶子板固定在正确的位置上。
确保螺丝拧紧，并且叶子板与车身完全贴合。
同时，还要注意不要损坏或划伤叶子板表面。
安装完成后，需要进行一次全面的检查。
检查叶子板的安装是否牢固，是否与其他部件协调一致。
还要检查螺丝是否拧紧，并且进行必要的调整。
如果发现问题，应及时进行修复或更换。
将车辆从支撑架上放下，确保车辆稳定。
然后，进行一次简单的试车，检查是否存在异常声音或其他问题。
如果一切正常，前叶子板更换工作就算完成了。
总结起来，凯迪拉克CT6前叶子板的更换需要谨慎操作。
在进行前叶子板更换时，必须准备好适当的工具，并按照正确的步骤进行操作。
在安装完成后，还需要进行一次全面的检查，以确保叶子板的安装质量。
如果不熟悉或不具备相关经验，建议寻求专业维修人员的帮助，以免造成不必要的损失。
只有正确更换和维护，才能确保凯迪拉克CT6的性能和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技工学校教案首页
课题学习任务二车身检测与校正
子任务二汽车车身典型构件拆装（三）
教学活动2翼子板的拆装与调整
教学目的、要求1．熟悉各类翼子板的结构
2．熟悉掌握翼子板拆装常用工具
3．熟练进行翼子板的拆装和调整
教学重点、难点重点：翼子板的拆装与调整
难点：熟悉各类翼子板的结构
授课方法讲授法问答法比较法归纳法引入法任务驱动法
教学参考及教具（含电教设备）《现代汽车钣金技术》
苏州大学出版社多媒体设备
授课执行情况及分析板书设计或授课提纲：
第1 页
讲授法10分钟
5分钟问答法
引入法5分钟组织教学
1、点名，检查学生的工作服穿戴情况
2、强调安全注意事项及上课的纪律
①进入实习场地，禁止哄闹，私自离开座位；
②上课期间一定要遵守课堂纪律，不做与教学活动无关
的事情；
③教学实习课堂上，未经许可，不允许私自挪动任何物
件；
④使用专用工量具时，注意轻拿轻放，设备放置必须平
稳，防止掉落；
⑤钣金修复前注意检查各安全事项，确保安全的情况下
方可以正式操作，操作过程中一定要遵守安全操作规程，
不得妨碍他人操作，注意保护自己和他人。
入门指导
【1】复习提问
1、汽车前部的组成部件有哪些？
2、发动机盖的间隙与哪些部件有关？
【2】新课引入
由于汽车车身覆盖件经过长期的使用，产生锈蚀、车
身的碰撞出现损坏，影响使用和美观性，就要对其进行修
复，今天我们就来具体的学习如何对翼子板进行拆装与调
整。
【3】新课内容
教学活2翼子板的拆装与调整（三）
学生小组长
核对人数
老师强调
个别提问
任务情境
利用实例，激
发学生兴趣
任务描述
知识准备
第2 页
10分钟讲授法
讲授法10分钟
讲授法10分钟一．基本认识
1、翼子板的作用、结构分类和组成
（1）、作用：在汽车行驶过程中，防止被车轮卷起的砂石、
泥浆溅到车厢的底部，是车上的大型覆盖件之一
（2）、结构分类：按照安装位置又分为前翼子板和后翼子
板。
（3）、组成
前翼子板大多用螺钉与车身壳体相连接，后端通过中间板
和前围支柱相连接，前端和散热器框的延长部分及灯具架
相连接，侧面与挡泥板连接。
前翼子板一般由0.6～0.8mm
高强度钢板拉延成型，表面形状由车身造型确定。
后翼子板是车身后部侧面的外表，又称为后侧围板，是后
部车身两侧的大块板件，从后车门向后一直延伸到后保险
杠位置，构成后段车身的侧面。
它与后侧围内板连接或后
舱架连接（两厢式），后翼子板通常以焊接方式固定，是
后段车身中的重要构件。
后翼子板总成包容车轮，应具有
防止水流飞溅的功能，并与车轮不发生运动干涉。
它的形
状和四周边界取决于车身造型，并与行李箱盖或后舱背
门、后保险杠、后部灯具、车轮等形状和位置有关。
二、翼子板的拆卸与安装
1、翼子板的拆卸
（1）打开发动机罩。
（2）拆下转向灯装饰盖和装饰灯
（3）拧下前保险杠后面的连接螺钉
（4）拆下保险杠前面的固定螺栓
（5）拔下转向灯线束插头，两人配合拆下保险杠
学生通过观
察现象总结
难点
结合实际使
用车型具体
分析讲解
结合实际使
用车型具体
分析讲解
第3 页
讲授法15分钟演示法
165分钟巡回指导
归纳法
3分钟
2分
（6）拆下翼子板上面的连接螺栓。
（7）再拆下前翼子板后上部的连接螺栓。
（8）再拆下前翼子板前上部的连接螺栓。
（9）拆下前位灯。
(10)取下翼子板和翼子板轮罩
(11)翼子板的装复
注：翼子板的安装按与拆卸相反的顺序进行，注意要更换
损坏的插入式自锁螺母，换用新的塑料密封垫。
【4】示范讲解
按照上述所讲知识点，按照企业实际操作模式，对学生
进行示范讲解翼子板的拆装。
巡回指导
1、先制定出一组进行钣金修复步骤，其中1人将步
骤写于黑板上，其他几人进行诊断操作，并记录实测数据；
2、其他组同学继续进行诊断步骤的设计，并观察操
作组同学操作的规范性，记录存在的错误，对操作同学进
行测评，同时完成学生工作页；
3、老师进行巡回指导，多观察、多走动，对难点、
重点内容多指导多讲解，并及时纠正学生的不规范操作。
结束指导
【1】本次课小结
1、完成小组评价表
2、完成自我评价表
3、本次课任务的完成情况小结
【2】作业讲评
结合实际使
用车型具体
分析讲解
结合实际使
用车型，适当
进行演示操
作。
任务实施
重点
学生小组进
行操作，老师
巡视，个别辅
导与集中讲
解相结合，并
强调安全操
作
任务评价
对照本次课
任务进行小
结
第4 页
5分钟【3】布置作业
【4】清洁场地、设备维护、工具回收
黑板布置
针对学生掌
握情况，适当
提示。
