10kV配电工程验收资料全
新建10kV电力线路验收标准
新架10kV线路验收标准单位：时间：目录第一章新建10kV电力线路验收及停电接入作业程序一、检查验收内容二、在验收时应提交下列资料和文件三、新建10kV线路及变配电设施停电接入的程序第二章材料选型一、10kV线路常用设备二、线路所使用的原材料、器材，须符合下列规定第三章线路架设标准一、技术术语二、导线选型三、导线架设四、电杆基坑及基础埋设五、电杆组立与绝缘子安装六、拉线安装七、10kV及以下架空电力线路上的电气设备1、杆上变压器及变压器台2、跌落式熔断器3、杆上断路器和负荷开关4、杆上隔离开关5、杆上避雷器八、接地工程第一章新建10kV电力线路验收及停电接入作业程序为了规范新建10kV线路的验收及停电接入工作，让施工单位了解水电厂验收及停电接入程序，提高工作效率，特制订《新架10kV线路验收标准及停电接入作业程序》，望各施工大队能够照此执行。
具体内容如下：一、检查验收内容：1、验收时要逐基杆塔、逐台设备进行，并填写《10kV线路架设及柱上变安装工程验收单》（附件4）。
将检查问题填入检查验收表中。
形成问题整改清单反馈给施工单位。
2、如发现器材的型号、规格，线路设备标志，电杆组立的各项误差，拉线的制作和安装，导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离，电器设备外观应完整性，相位、接地装置、沿线的障碍物、应砍伐的树及树枝等不符合要求的，或者整改不彻底的不允许搭火。
二、在验收时应提交下列资料和文件：1、竣工图。
2、变更设计的证明文件(包括施工内容明细表)。
3、交叉跨越距离记录及有关协议文件。
4、停电接入申请。
5、停电接入安全措施票。
6、相关试验记录、设备合格证。
7、新架线路现场检查验收表。
8、问题整改清单。
9、工程验收单。
三、新建10kV线路及变配电设施停电接入的程序1、建设单位项目组对接入线路进行验收；2、建设单位验收合格后，向所在区域的水电厂运行维护单位生产办提出书面验收申请(见附件3)，并提交新建线路及配变的相关图纸和技术资料；3、所在区域的水电厂运行维护单位组织验收并以书面形式(见附件4)反馈存在问题；4、施工单位整改；5、所在区域的水电厂运行维护单位组织复查；6、复查合格后，由建设单位项目组向本单位生产运行科提交停电接入申请(见附件5)，批准后，建设单位生产运行科要确认停电范围并在《停电接入安全措施票》上签字(见附件2)；7、所在区域水电厂运行维护单位办理停电作业第一种工作票(见附件6)；8、所在区域水电厂运行维护单位进行停电、布置安全措施；9、建设单位对所管区域内的伴生气发电站及其他发电设备进行停电及办理安全措施；10、施工单位确认建设单位对所管区域内的伴生气发电站及其他发电设备安全措施办理合格、所在区域水电厂运行维护单位对电源侧安全措施办理合格后，施工单位在接入点线路各端装设三相短路接地线；11、施工单位进行接入施工；12、施工单位作业结束后，所在区域水电厂运行维护单位和建设单位汇报工作结束、安全措施已全部拆除、人员已全部撤离；13、所在区域水电厂运行维护单位对接入点进行验收，验收合格后拆除安全措施；14、建设单位拆除自发电设备处的安全措施并向所在区域水电厂运行维护单位调度室告知；15、所在区域水电厂运行维护单位确认施工人员全部撤离，安全措施全部拆除，恢复送电。
10kV配电工程验收资料解析
10kV配电工程验收资料解析一、验收范围10kV配电工程验收范围包括：1.主接线及配电室；2.柱上绝缘子及支撑构件；3.变电站内部设备及其安装质量；4.安装工艺及施工质量；5.工程竣工前的试运行。
二、验收内容1. 设计文件的验收施工单位需要出示的设计文件有：招投标文件、电气设计、土建设计、规划设计、图纸集、竣工图及验收报告等。
设计文件的验收应当包括以下几个方面：1.设计文件中的技术参数是否符合规范和标准；2.设计方案是否适用于该工程；3.设计文件是否完整且正确，包括施工图纸、隐蔽工程交底资料，验收工作安排等。
2. 施工过程的验收验收施工过程时，需要查看施工单位的施工计划、施工方案、施工记录、质量记录等，确认其施工质量是否符合要求。
具体的验收内容包括：1.分布式控制体系或中央控制柜的平面图、剖面图；2.夹住线设备的图样和资料；3.升压器/变压器的设备配套资料；4.铜排、电缆等连接处的图样、防护资料；5.电气系统中隐蔽工程的验收安排。
3. 质量验收进行质量验收时，需要查看施工过程中的记录，包括施工记录、施工计划、检验记录、验收记录等。
质量验收是确保配电工程的正常运行、安全可靠的重要保证。
具体的质量验收内容包括：1.工程的工艺安装质量是否符合规范要求；2.设备和构件的质量是否达到规定要求；3.各项验收标准是否符合要求。
三、验收要求1.施工单位必须按照设计方案执行；2.施工单位必须安装试运行设备，确保配电工程满足使用要求；3.施工单位必须保证工程完成后满足标准和规范的验收标准；4.施工单位必须提供施工和验收考核相关的文件资料。
四、验收结果及处理验收结果按照质量验收标准确定。
如果发现质量问题，需要对问题进行处理并重新验收。
如果验收合格，则可以进行交付使用。
验收结果的登记应当在验收报告上进行记录。
五、10kV配电工程验收是一个重要的环节，它是保证工程质量，确保配电工程正常运行和安全可靠的必要步骤。
建议施工单位应加强施工质量管理，提升工艺水平，保证工程验收的顺利进行。
电力10kV配网竣工资料
配网工程竣工资料批次名称：湛江供电局2013 年中低压配电网基建第二批项目施工[ 遂溪局] 第二标段工程名称：杨柑供电所茅塘村台区改造工程运行名称：编号：030855WP20120071建设单位：广东电网公司湛江遂溪供电局施工单位：湛江电力实业总公司竣工日期：资料整理日期：工程竣工资料整理目录注：、工程竣工资料根据项目内容进行整理。
2、整理的工程竣工资料共三份。
项目实施管理单位一份，归档一份（原件一份），施工单位留一份。
配网工程线路相色、相位验收确认表注：检查记录填写：一合格；一不合格；“/”无须检查。
不合格项根据情况发出整改通知单。
4 / 52安装地点类别高压低压茅塘村配变台架地桩规格/ 50*5*2500数量类型圆钢规格变台接地数量35米接备接地矛塘村#杆零台架杆0.8米地面2.5断面图接地极施工单位结论接地装置质量验收检查表（中间验收）工程名称：杨柑供电所茅塘村台区改造工程编号：030855WP20120071 -001地面接地极2.5断面图施工单位结论接地装置质量验收检查表（中间验收）工程名称：杨柑供电所茅塘村台区改造工程编号：030855WP20120071-002类别地桩规格数量元钢规格数量高压低压/ 50*5*2500 25米接低压台区#118#杆零线0.8米地面接地极 2.5断面图施工单位结论接地装置质量验收检查表（中间验收）验收小组人员签名（单位盖章）验收日期：年月曰注：检查记录填写：“V” 一合格；“x” 一不合格；“/”无须检查。
不合格项根据情况发岀整改通知单。
类别 地桩规格 数量 元钢规格 数量高压 低压/ 50*5*2500 25米接低压台区#28#杆零线0.8米2.5断面图地面接地极施工单位结论接地装置质量验收检查表（中间验收）拉盘、卡盘、底盘安装质量中间检查验收表工程名称：杨柑供电所茅塘村台区改造工程编号：PD-030855WP20120071-001一份，建设单位（业主项目部）存一份,A-26工程竣工报验单（H ）*（控制类型： H ,检查方式：P/R ）表号：A-26致湛江中汇电力咨询有限公司遂溪供电局中低压配网工程项目监理部：我方已按合同要求完成了 杨柑供电所茅塘村台区改造工程 经三级自检合格，请予以审查和验收 附件：工程竣工三级自检报告承包单位（章）： 项目经理： 日 期：监理项目部审查意见： 经初步验收，该工程（1） （ □符合/ □不合格）我国现行法律、法规要求； （2） （□符合/ □不合格）我国现行工程建设标准； （3） （ □符合/ □不合格）设计文件要求； （4） （□符合/ □不合格）施工合同要求。
10KV及以下架空配电线路的工程施工及验收要求规范
10KV及以下架空配电线路工程施工及自验规范10KV及以下配电线路工程应按程序及已批准的设计进行施工。
第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：1、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。
第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破损等缺陷；2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。
第三条为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。
第四条采用黑色金属制造的金具零件应热镀锌。
第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
第七条金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。
第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。
第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；2、按规定支点放置检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。
第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。
第二章电杆基坑第一条基坑施工前的定位应符合下列规定：1、直线杆：顺线路方向位移不应超过设计档距的5%；垂直线路方向不应超过50毫米；2、转角杆：位移不应超过50毫米。

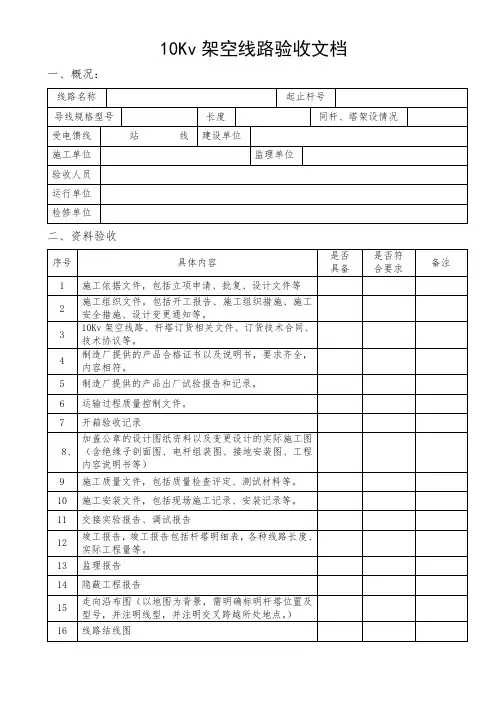

10Kv架空线路验收文档
10Kv架空线路验收文档一、概况：
二、资料验收
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。
不合格项根据情况发出整改通知单。
三、安装质量和工程质量检查验收
1、现场验收项目检查表
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。
不合格项根据情况发出整改通知单。
2存在问题及整改计划
验收负责人签名：施工负责人签名：
3、验收总结：
经验证， 10Kv架空线路总体验收（合格/不合格）。
验收负责人签名：日期：
如果我是山，就要站成一种尊严，让山花灿烂，山风拂面，让每一处角落都渗透梦语言，让我价值在太阳底下展现；如果我是水，就要流成一种磅礴，让小
船远航，鱼儿欢畅，让每一股细流都一往无前，让我价值迎风吟唱。
10kV线路及配变建设工程竣工验收报告
10kV线路及配变建设工程竣XXXXXXXX编制10kV线路及配变建设工程项目竣工验收表工程验收意见结论表工程名称：安装工程：一、验收范围1、新建工程：10kV线路km，400V线路km，220V线路km，变压器台，型号容量KVA；高压计量台，变比，低压计量组，变比，电缆敷设km，电缆规格型号杆塔组立基（其中15m 基，12m基，10m基，9m基），电费分支箱台，环网柜台。
2、改造工程：10kV线路km，400V线路km，220V线路km，变压器台，型号容量KVA；高压计量台，变比，低压计量组，变比，电缆敷设km，电缆规格型号杆塔组立基（其中15m 基，12345、导线驰度、相间距离、对外距离及交叉跨越距离符合规范要求；6、电气设备外观完整无损；瓷件表面光洁无破损等现象；7、配变相位正确，接地良好，安装牢固可靠，并正确安装安全标志牌；8、沿线的故障物（如树木、旧电杆）已清除完毕。
同意验收验收。
XXXXXXXX有限公司线路及配变安装工程勘测设计表工程项目勘测基本情况表工程名称：工程概况：工程量：线路工程：杆塔工程：配变工程：勘测结论：工程开工技术及安全交底记录表工程名称：开工许可：年月日10kV线路、配变及以下建设工程项目初验报告工程名称：初验单位：初验人：初验时间：年月日对外建设工程初验报告经年月日对该工程进行初验10kV线路长km，400V线路长km，220V线路长km，线路绝缘电阻A相MΩ，B相MΩ，C相MΩ，变台及高低计部分见面10kV线路及配变建设工程竣工报告10kV线路及配变工程编号№：验收申请XXXXXXXXX有限公司：由我单位组织施工的建设与改造工程，经过紧张施工，各项指标均合符有关技术规范要求，并对线路走向进行了彻底检查清理。
特申请对该工程进行验收。
一、该工程于年月日开工，于年月日竣工。
型号：电流比：整改通知施工队：你队承建的工程，存在如下工程质量问题，请于年月日前整改完毕，并将整改结果书面报告。
10kV配电工程验收资料
10KV配电工程验收资料建设单位入网安全建设资质审查表注：★标注项目为强制性项目，不具备或不符合要求的建设单位不得开工建设；★审查项目必须由单位盖章方能生效。
客户电力工程设计授权书附件：工程设计资质证书复印件客户电力项目建设授权书附件：电力设施承（修、试）用许可证复印件项目竣工申请自检报告（业主）单位：我公司承接贵单位配电工程，已安装完毕，具备自检验收条件。
现向贵单位申请自检验收。
特此申请施工单位（封）：年月日项目竣工自检回执签单项目规模及主要技术指标建设单位：（封）年月日自检项目主要包含结论天气：晴天（或阴天）年月日XX10KV配电工程任务手册一、项目概况：本项目位于X，属于XXXX特种变压器10KV配电工程。
二、火点：10KVXX 90X线XX支线#棒。
三、工程任务：1、安装XXX型油浸式变压器台（安装方式：杆上）；2、安装X型跌落式熔断器X组（安装方式：上杆）；3、安装式氧化锌避雷器X组（安装方式：杆上）；4、安装式隔离开关组（安装方式：杆上）；5、组装12米普通水泥电杆基础；6、组装10米普通水泥电杆基础；7、安装高压真空开关台（安装方式：上杆）；8、架设JKL YJ-XXm㎡高压绝缘电线XX米（安装方式：架空）。
四、接地网：1、新组装变压器的接地网沿基本日式分布，变压器的接地电阻为XΩ。
施工单位（封）：年月日注：请建设单位结合工程实际建设情况进行详细说明。
以上只是一个例子。
XX 10KV配电工程主设备一电缆台单（双）路杆装配图（附装配材料清单）10m端子式双极变压器台安装图（带总成）材料清单）注：箱型无需提供此信息电气安装工程施工备案表项目名称：电力装置隐蔽工程记录表项目名称：注：项目的所有隐蔽条件都必须填写。
接地装置检查记录表施工单位（封）：隐蔽工程自检结论表XXX配电工程高压线路杆塔清单导体下垂施工记录项目名称：施工单位（封）：线路设备交叉记录表项目名称：建设单位：（封）电缆库存项目名称：建设单位：（封）时间：年月日高压电缆低压电缆（建设单位印章）电工试验记录表XX工程自检验收缺陷处理记录建设单位移交给项目建设（业主）单位的备件、材料、工具清单项目名称：建设单位出让方：项目建设单位收件人：年月日建设单位上交电网运行管理单位备件、材料、工具清单项目名称：建设单位出让方：项目建设单位收件人：年月日工程配电一次接线图（主要表现变压器、各种开关、母线、断路器、架空线、电缆线、电容器、避雷器、计量等主要设备之间的电气连接）工程配电二次接线图10KV配变连接安装示意图（主要标明连接点、连接变电站线路名称及线路走向）变压器品牌产品证书、安装操作手册、厂家测试数据电力电缆产品合格证、厂家检测数据各类开关、断路器、电容器、避雷器等重大设备合格证、安装说明书、厂家检测资料挂网工程竣工验收及运行报告申请书XX供电公司：特此委托XXX公司承建我公司XXXX配电工程。
10KV配电系统电气安装分项工程验收记录表
成套高压开关柜安装分项工程质量验收记录表
电缆敷设分项工程质量验收记录表
MT5010-95
电缆敷设分项工程质量验收记录表
MT5010-95
接地装置安装分项工程质量验收记录表
MT5010-95
接地装置安装分项工程质量验收记录表
MT5010-95
接地装置安装分项工程质量验收记录表
MT5010-95
电缆头制作、接线和线路绝缘测试分项工程质量验收记录
电缆头制作、接线和线路绝缘测试分项工程质量验收记录
电缆头制作、接线和线路绝缘测试分项工程质量验收记录
二次接线安装分项工程质量验收记录表
MT5010-95
二次接线安装分项工程质量验收记录表
MT5010-95
裸母线、封闭母线、插接式母线安装分项工程质量验收记录
表
GB50303-2002
电缆桥架安装和桥架内电缆敷设分项工程质量验收记录表
GB50303-2002
电缆桥架安装和桥架内电缆敷设分项工程质量验收记录表
GB50303-2002
裸母线、封闭母线、插接式母线安装分项工程质量验收记录
表
GB50303-2002。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX10KV配电工程
竣工资料
施工单位：（盖章）
项目建设（业主）单位：（盖章）
申请验收人：联系电话：
施工单位进网安全施工资质审查表
说明：★标记项目为必审项目，不具备或不符合要求的施工单位不能开工；
★标记所审查项目须有单位盖章才能生效。
客户受电工程设计委托书
附：工程设计资质证书复印件
客户受电工程施工委托书
附：承接（修、试）电力设施许可证复印件
工程竣工申请自检报告
（业主）单位：
由我公司承建贵单位的配电工程，已经安装完毕，已具备自检验收条件，现向贵单位申请竣工自检验收。
特此申请
施工单位（盖章）：
年月日
工程竣工自检验收会签表
工程规模及主要技术指标
施工单位：（盖章）
年月日
自检项目主要内容有结论
天气：晴（或阴）年月日
XX10KV配电工程任务说明书
一、工程概况：本工程位于X，属XXXX 专变的10KV配电工程。
二、接火点：10KVXX 90X 线XX 支线# 杆处。
三、工程任务：
1、安装XXX 型号油浸式变压器台（安装方式：杆上）；
2、安装X 型号跌落式熔断器X 组（安装方式：杆上）；
3、安装型号氧化锌避雷器X 组（安装方式：杆上）；
4、安装型号隔离开关组（安装方式：杆上）；
5、组立12米普通水泥杆基；
6、组立10米普通水泥杆基；
7、安装高压真空开关台（安装方式：杆上）；
8、架设JKL YJ-XXm㎡高压绝缘导线XX 米（安装方式：架空）。
四、接地网：
1、新组装变台接地网为沿基础日字型分布，变压器接地电阻为XΩ。
施工单位（盖章）：
年月日注：请施工单位结合工程施工实际详细说明，上述仅属举例说明。
Xx 10KV配电工程主要设备一缆表
单（双）回路各类杆组装图（附组装材料明
细表）
10m终端型双杆变压器台架安装图（附组装
材料明细表）
注：箱式不需要提供此项资料
电气安装工程施工记录表工程名称：
电气安装隐蔽工程记录表工程名称：
word版整理
注：必须把工程全部隐蔽情况填入。
word版整理
接地装置检测记录表施工单位（盖章）：
word版整理
范文范例指导参考
隐蔽工程自检结论单
XXX 配电工程高压线路杆塔明细表
word版整理
导线弧垂施工记录
工程名称：
施工单位（盖章）：
word版整理
线路设备交叉跨越记录表
工程名称：
施工单位：（盖章）
word版整理
电缆清册
工程名称：
施工单位：（盖章）
时间：年月日
高压电缆
低压电缆
word版整理
（施工单位盖章）电气试验记录表
word版整理
XX 工程
自检验收缺陷处理记录
施工单位向项目建设（业主）单位移交的备品、资料及工器具清单工程名称：
施工单位移交人：
项目建设单位接收人：
年月日
施工单位向电网运行管理单位移交的备品、资料及工器具清单工程名称：
施工单位移交人：
项目建设单位接收人：
年月日
工程配电一次接线图（主要显示该工程变压器、各类开关、母线、断路器、架空线路、电缆线路、电容、避雷器、计量等主要设备
之间的电气联接线）
工程配电二次接线图（主要表示控制、指示、测量和保护主接线（主电路）及其设备运行
的接线图）
10KV配变接电安装示意图（主要表示接火点、所接的变电站线路名称及线路走向情
况）
变压品牌产品合格证、安装使用说明书、厂家试验数据
电力电缆产品合格证、厂家试验数据
各类开关、断路器、电容、避雷器等主要设备合格证、安装使用说明书、厂家试验数据
工程竣工申请查验挂网运行报告
XX供电公司：
兹有我单位XXXX 配电工程项目委托XXX 施工，工程开工日期为年月日，竣工日期为年月日，于年月日组织施工单位验收，工程质量合格，具备运行条件。
现呈送工程验收及有关竣工资料，申请查验及挂网运行，请予办理为盼。
特此报告
项目建设单位（签章）
年月日
注：该报告属项目建设单位（业主）向电网管理单位申请。
工程竣工正式验收签证报告单表号：
客户工程竣工检验（中间检查）记录表
由用电客户督促施工单位按上述意见处理完毕再向检验单位申请复检合格后，才能办理《供用电合同》签订等相关手续。
