百灵达DSP1124P快速入门
百灵达DSP1100P反馈抑制器的使用技巧

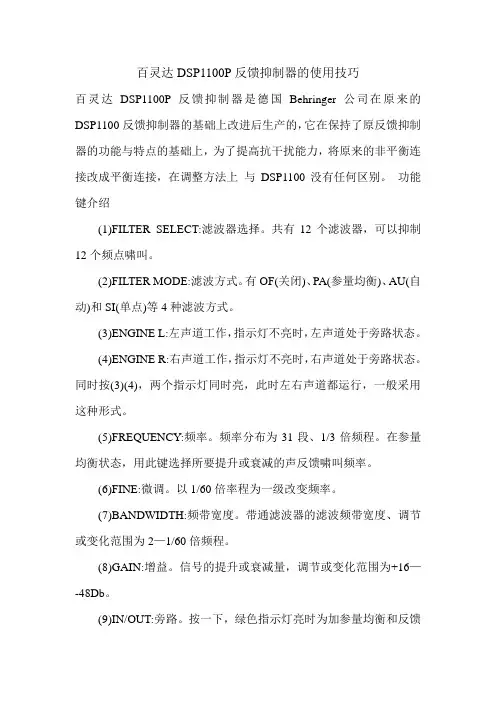

百灵达DSP1100P反馈抑制器的使用技巧百灵达DSP1100P反馈抑制器是德国Behringer公司在原来的DSP1100反馈抑制器的基础上改进后生产的，它在保持了原反馈抑制器的功能与特点的基础上，为了提高抗干扰能力，将原来的非平衡连接改成平衡连接，在调整方法上与DSP1100没有任何区别。
功能键介绍(1)FILTER SELECT:滤波器选择。
共有12个滤波器，可以抑制12个频点啸叫。
(2)FILTER MODE:滤波方式。
有OF(关闭)、PA(参量均衡)、AU(自动)和SI(单点)等4种滤波方式。
(3)ENGINE L:左声道工作，指示灯不亮时，左声道处于旁路状态。
(4)ENGINE R:右声道工作，指示灯不亮时，右声道处于旁路状态。
同时按(3)(4)，两个指示灯同时亮，此时左右声道都运行，一般采用这种形式。
(5)FREQUENCY:频率。
频率分布为31段、1/3倍频程。
在参量均衡状态，用此键选择所要提升或衰减的声反馈啸叫频率。
(6)FINE:微调。
以1/60倍率程为一级改变频率。
(7)BANDWIDTH:频带宽度。
带通滤波器的滤波频带宽度、调节或变化范围为2—1/60倍频程。
(8)GAIN:增益。
信号的提升或衰减量，调节或变化范围为+16—-48Db。
(9)IN/OUT:旁路。
按一下，绿色指示灯亮时为加参量均衡和反馈抑制；长时间按(两秒以上)，绿色指示灯闪亮为不加反馈抑制，但加参量均衡；按一下，绿色指示灯不亮则为不加参量均衡，但加反馈抑制。
(10)STORE:存储。
可以存储10组数据，关机后存储的数据不会丢失。
(11)POWER “电源开关。
(12)调节旋轮：顺时针调，增加参数；逆时针调，减少参数。
连接方法:反馈抑制器的主要作用是抑制由于音箱声音传到话筒而引起的声反馈啸叫，所以必须使它成为话筒信号的唯一和必经之路才能达到完全、有效的抑制声反馈啸叫的目的。
从目前的应用情况看，反馈抑制器的连接方法大致有3种。
百灵达dsp1000效果器使用说明书

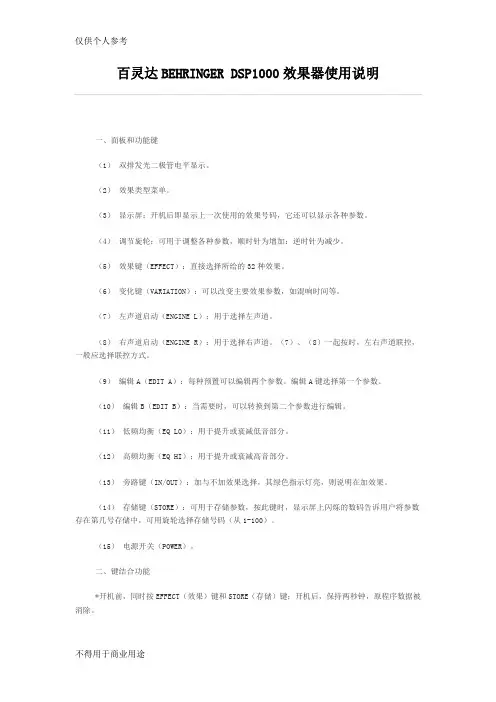

百灵达BEHRINGER DSP1000效果器使用说明一、面板和功能键（1）双排发光二极管电平显示。
（2）效果类型菜单。
（3）显示屏：开机后即显示上一次使用的效果号码，它还可以显示各种参数。
（4）调节旋轮：可用于调整各种参数，顺时针为增加；逆时针为减少。
（5）效果键（EFFECT）：直接选择所给的32种效果。
（6）变化键（VARIATION）：可以改变主要效果参数，如混响时间等。
（7）左声道启动（ENGINE L）：用于选择左声道。
（8）右声道启动（ENGINE R）：用于选择右声道。
（7）、（8）一起按时，左右声道联控，一般应选择联控方式。
（9）编辑A（EDIT A）：每种预置可以编辑两个参数。
编辑A键选择第一个参数。
（10）编辑B（EDIT B）：当需要时，可以转换到第二个参数进行编辑。
（11）低频均衡（EQ LO）：用于提升或衰减低音部分。
（12）高频均衡（EQ HI）：用于提升或衰减高音部分。
（13）旁路键（IN/OUT）：加与不加效果选择，其绿色指示灯亮，则说明在加效果。
（14）存储键（STORE）：可用于存储参数，按此键时，显示屏上闪烁的数码告诉用户将参数存在第几号存储中，可用旋轮选择存储号码（从1-100）。
（15）电源开关（POWER）。
二、键结合功能*开机前，同时按EFFECT（效果）键和STORE（存储）键；开机后，保持两秒钟，原程序数据被消除。
*同时按EQ LO和EQ HI键，进入MIX（混合）调整模式（MIX用于调整效果声比例）。
按两个EQ键，保持两秒钟，可在内部混合和外部混合（效果声比例为100%，用于输入、输出接法，后面将介绍）之间选择。
内部混合可从0-100%之间任意调整，但20%-50%之间较好。
*同时按IN/OUT键和STORE键约两秒钟，进入MIDI工作模式。
三、调节步骤和方法（1）开机后，显示屏显示出关机时存储号码，可用旋轮调节选择准备使用的存储号码。
（2）按EFFECT（效果）键，用旋轮直接选择所需效果序号（可用试听的方法选择）；找到后，可按两下STORE键，将此效果存在选定号码的存储中。
DSP1124P反馈抑制器
F EEDBA CKDESTRO YERPRODSP1124P操作说明书中文版本 1.0 2004年十月1. 导言对您信任我们购买 FEEDBACK DESTROYER PRO DSP1124P，我们表示衷心的感谢。
FEEDBACK DESTROYER PRO 是一非常有用的回授抑制器，除了抑制回授之外，它还有着很多其它功能：DSP1124P 有2 x 12 独立并完全可编辑的过滤器，它们可以自动地查找并抑制回授。
此外，还可以将此设备作为参数化的均衡器用于实况演播和录音棚。
为便于您了解设备的各种功能，以下将先向您介绍说明书中所采用的各种专业术语。
在您仔细通读说明书之后，请将其妥善保管，以便今后可以随时查阅。
关于 DSP1124P 的 MIDI 功能的详情以及可调节频率的概览，请您参阅本使用说明书英语和德语完全版。
1.1在您开始之前为保证可靠的运输，FEEDBACK DESTROYER PRO在出厂时已经妥善包装。
万一发现其外包装有破损的情况，请您立即检查设备的表面有无可见的损坏。
在设备有损坏时，请您不要将设备回寄给我们，而务必要首先通知经销商和运输公司，否则您有丧失一切索赔权利的危险性。
为最佳地在运输途中保护您的 FEEDBACK DESTROYER PRO，我们建议您将其放在箱子中。
为避免在存放或运输过程中发生损坏，请您总是采用原始包装。
请不要让无人照看的小孩玩耍处理器或包装材料。
对包装材料的处理要符合环保的要求。
FEEDBACK DESTROYER PRO 需要一可安装 19 英寸机架的高度。
此外，请您注意另外还要留出约10厘米安装深度供连接处理器的背面接头之用。
请您保证足够的空气循环和散热，如不要将处理器放在功率放大器上，以免处理器会过热。
在将您的 FEEDBACK DESTROYER PRO 和网电相连之前，请您检查您的处理器的电源电压是否正确设置。
电源插座的保险丝座上有 3 个三角形的标记。
音响设备原理与维修第四章音频信号处理设备
压限器的组成框图如下图所示。它主要由输入放大器、检测电路、压控 放大器、输出放大器和缓冲放大器组成。
16 第四章 音频信号处理设备
压限器的组成框图
§4-2 压限器
二、压限器的基本组成和原理
压限器的特性曲线如下图所示。
17 第四章 音频信号处理设备
压限器的特性曲线
§4-2 压限器
§4-3 调音台
一、调音台的作用
6. 声像方位 两路或四路主输出的调音台都没有声像方位电位器。声像方位电位器用于 拾取、录制立体声节目，按照声源方位或乐曲艺术的要求而分配声像方位。 7. 监听或检测 一般调音台都设置有耳机插孔，用耳机来监听，或外接监听功率放大器， 用扬声器监听。台面上通常还设有指针式或发光管式音量表，以便协同听觉的 监听，以视觉对电平信号进行监测。
18 第四章 音频信号处理设备
§4-2 压限器
二、压限器的基本组成和原理
从给出的 2:Βιβλιοθήκη 曲线可以看出，进入压缩后，输入信号增加 2 dB，输出信 号只增加 1 dB；同样，对于 4:1 压缩的情况，输入信号增加 4 dB，输出信号 增加 1 dB。压限器的压缩比是可调的。当压缩比调至∞:1 时，输入信号大于 设定的门限电平后，输出便保持一个固定的值不变，即输出幅度被限定，其 特性曲线为一条水平直线。在实际应用中，通常认为压缩比在 10:1 以上便是 限幅了。
第四章 音频信号处理设备
§4-1 音频信号处理设备概述 §4-2 压限器 §4-3 调音台
1 第四章 音频信号处理设备
§4-1 音频信号处理设备概述
学习目标： 1. 了解常见音频信号处理设备的基本概念。 2. 熟悉常见的音频信号处理设备。
百灵达中文说明书
百灵达中文说明书篇一：百灵达V-AMP说明书百灵达V-AMP中文说明书９V-600MA：这时插入随机附带的电源。
INPU T：这里插入吉它。
MO NO(AM P)：这里是它的输出，它主要是输出给吉它音箱的后级，注意一定是后级，千万不要插入吉它音箱的前级，否则音色会变得失真、尖锐不好听。
另外它是单声道输出！STERE O(PHO NES)：这里是双声道输出，一般输出给调音台，或者耳机，如果你用单声道的线插到调音台上，也合适。
另我它是立体声输出，具体用到那里，你可结合实际情况，选择。
看一下，下图，相信有一定的效果器使用常识的话，光看图也能看得明白。
演奏相关的操作校音：打开校音非常简单，两个换音色的踏板（BY PASS/TUNER），一起踏下，就打开了校音模式，把吉它音量扭打开，即可方便的校音了，这里注一下，校音使用常识，吉它琴弦的英文字母，从一弦到六弦，依次为E B GD A E，使用的时候，只要把这些弦，调成相应的英文字母，吉它的音高自然就被订准了。
如果在校音时，希望听到吉它的声音，这时可以扭动 GAI N钮，使音量达到一个合适的位置。
另外在些模式下，按住TAP键，扭动GA IN钮，可以改变我们平时常用的４４０H Z校音模式，除非你明白，若不知道自己在做什么，我劝你还是不要动这个钮的好。
嘎嘎嘎＠＠，，，按一下换音踏板，即可反回演奏状态图上红线标的，这两个踏板，就是了。
换音色：最下面两块黑色的板板，就是换音色的了，你要是不明白，就给我打电话吧，对此偶不能多说。
不知你明白了没有。
呵嘎呵嘎。
使用表情踏板：最右边的，看着能个脚上去的，能上下动的，黑色的，上面印有GEH RINGE R的LOG O的，踏板，就是表情踏板了。
REW测试麦百灵达1124P实现自动EQ简易教程
REW+测试麦+百灵达1124P实现自动EQ简易教程1、REW软件是基于JA V A平台开发的，安装前需要装JA V A软件，下载地址：_CN/，然后安装REW软件。
2、在1124上设定midi控制3、软件设定软件主界面，点击preferences进入设置（1）：声卡设定，选择正确的输入输出（2）：如果你的麦克或声压计有校正文件的话请在这里输入（3）勾选USB Midi，这样才能把数据传送到1124，如果连接好midi线之后软件内还没有这个选项，说明你的midi线未被系统识别，win7系统应该能自动识别，XP下请试试将电脑中的摄像头驱动，特别是罗技摄像头驱动卸载后，再试。
（4）均衡器选择4、准备好以下材料设备5、声卡校正，用3.5mm连接线连接声卡输出和麦克输入，如下图然后设置声压裕量，点check level选择合适声道调整音量，让左右声道声压输入位于绿色位置然后点Calibrate，一路NEXT下去点击Make Cal 取个名字保存6、线路连接（1）MIDI线与1124连接（2）红色是笔记本声卡3.5输出转RCA转6.3进1124输入，绿色是笔记本麦克风输入接测试麦，黄色是MIDI线接1124midi输入输出。
请注意我的麦克风插头并没有插到底，测试麦由于是3.5mm立体声接口，所以声卡麦克输入插孔插到底可能会没有声音，这时候拔出来一点，不插到底，多试几次，有声音就可以了。
笔记本由于本身有麦克风，所以很多朋友搞不清楚当地是笔记本的麦还是测试麦在起作用，笔记本的麦接收低频能力比较差，所以在测试20-200Hz的信号时，哪怕声音已经开到耳朵都受不了了，声压还一直会显示低，而测试麦则可以轻易到达-20的声压，这样就可以轻易判断你的插头是否插到位了。
7、开始测试，点击主界面的Measure，调整测试频率和声压测试时麦克风接收音量输入请预先设定到-18dB位置，保证足够的裕量8、点击start measureing开始测试9、曲线很不平滑，设成1/6倍频程显示10、结果出来后，点菜单上的进行eq设置。
音响培训计划
音响培训计划篇一：酒店音响培训计划音响培训计划1地点：酒店音响库。
时间：4月4日下午3点。
人员：任务：用两到三个小时要求学员完成对设备的基本认识，做到能认识各种以有设备和它的基本功能。
使用设备：调音台：1#百灵达/16路UB2042FX-PRo2#ETc/10路ELEc-conTRoLmc10/23#ETc/10路ELEc-conTRoLmc10/24#英奇/8路（坏）均衡器：1#百灵达GEQ31022#百灵达GEQ31023#PRoSo（不常用）压限器1#百灵达mdX4600反馈抑制器1#百灵达dSP1124P效果器1#百灵达dSP2042功放器1#松下200w2#松下400w3#松下400w4#普顿450w中低音箱1#松下650w2#松下650w3#BacHY（没有低音）4#ERiKa100-200w(喇叭掉)5#ERiKa100-200w(喇叭掉)6#ERiKa100-200w(中音音箱1#松下250w2#松下250w反送音像1#松下160w2#松下160w有源音箱1#百灵达BX600(部分控制失效) 2#百灵达GX112(部分控制失效)无绳麦克1#SHVERBETa58a2#SHVERBETa58a3#SHVERBETa58a4#SHVERBETa58a无绳麦克接收机1#SHVER2#SHVER有线麦克SHVERBETa576个分频器音箱架5个麦克架5个S端子线1根SUB转音频1根莲花头音频线12根大三芯对大两芯4根大两芯单线4根大两芯双线5根卡农对大两芯2根卡农线1.5米1根3米3根5米8根小三芯对莲花头1根音箱线结果：已完成。
2：时间：4月９日。
地点：酒店音响库。
任务：用三到五个小时，结合理论完成对各个设备的正确连接。
连线要点：1〉：连接顺序，如图表一：后附。
2》：系统中相连单元的电平配接１）：传声器于调音台之间要有足够高的灵敏度。
２）：音源设备于调音台之间应是０dB配接，但是可以灵活使用。
百灵达1124P说明书
中几等�点单�和�动自�A、 �衡均量参�P、 �闭关�O 择选
择选器波滤 TCELES RETLIF �1 键能功�二 �上�puorG�组编组一的台音调到编一统号信筒话将是种一另 。馈反声的筒话有所制抑�中组编个这到入插 4211PSD 将
码号器波滤择选轮旋用�键 TCELES RETLIF 按 �2
。 �01 至 1�码号存储择选轮旋用 �1 。中组一某在存独单可也据数衡
均量参然当�器衡均示图台一去省统系使以可�下况情的陷缺声 大较无间房在 �时组一同在据数的馈反声制抑与据数器衡均量参 器衡均量参�B 。馈反声的率频有所除消底彻到直�骤步上以 复重�器波滤号………4、3、2 择撰次依。存储键 erotS 按 �6 制抑被即立会后现出叫啸馈反声�量音路筒话升提台音调用 �5 。烁 闪号存储屏示显�烁闪灯示指器波滤号 1 第�键 REOTS 按 �4 式方波滤�动自�A 择选轮旋用�键 EDOM RETLIF 按 �3
择选率频 YCNEUQERF �5 行运道声右 ENIGNE �4 行运道声左 ENIGNE �3
值阈动启制抑节调论旋用以可
下两按�率频的节调需所到找轮旋用�键 YCNEUQERF 按 �4
。存储键 EROTS
按�式方波滤�量参�P 择选轮旋用�键 EDOM REYLIF 按 �3
。亮灯示指器波滤的码号择撰所�存储键 EROTS 下两
不也后机关�中器机在存储就据数的好整调经已�后次两键此按 存储 rotS�01 用启器波滤有所则按间时长�亮闪回来管 极二光发�路旁器波滤的有所�上以钟秒两按�灭熄管极二光发 色绿� �用作起不�路旁衡均量参按间时短。理处行进否是定决 Bd84-止 Bd61+为围范节调�量减衰或升提号信择选 益增 niaG �8 程 频倍 06/1 止程频倍 2 为围范节调。度宽带频的器波滤选所节调 率频选所变改调微级一程频倍 06/1 以 段 13 为置设点频�率频的理处备准择选 调微率频 ENIF �6 度宽带频 htdiwdnaB �7 路旁 tuo/nI �9
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 安装DSP1124P
在监听发送中使用DSP1124P
对特定话筒使用DSP1124P（插入通道或编组时连接专业反馈抑制器）
专业反馈抑制器并不倾向于直接和话筒相连！如果不可避免的话，那么我们建议换用经过实践检验的百灵达SHARK DSP110，它装有专用话筒前置放大器。
2. 在扩声和监听场合使用DSP1124P
▲检查设备背板上的工作电平键设置。
对于大多数扩声系统，本键应设为+4dB。
如果有疑问，请参照您的调音台的使用手册。
总是要确定音频信号电平设置正确。
DSP1124中的信号电平显示在VU表上。
▲打开设备电源，用步进旋钮选择预置1。
▲在监听通道中使用DSP1124P：调高第一个话筒通道中的辅助发送（或监听）控制电平，直到话筒开始产生反馈。
如果使用了一个以上的监听通道，必须对每个通道分别完成这一步骤。
对每一容许话筒通道重复该过程。
▲对通道/编组插入使用DSP1124P：通过将通道/编组推子设为0 dB并对各个话筒依次增大增益控制，来小心地引入反馈。
如果有必要，可以留下一对滤波器，专门用于工作期间可能发生的同时反馈。
每一情况下，专业反馈抑制器将会在反馈刚一产生时就将其消除——对应红色指示灯将停止闪烁并保持常亮。
例外：当两个反馈频率同时产生时。
如果出现这种情况，则移动话筒使一个频率点信号得到充分增加，在该点得到抑制后，另一个频率点也可被锁定。
3. 重设用户预置
记住：DSP1124有10个预设的用户预置，每个包含每通道12只滤波器。
对于每只滤波器，可以在以下4种工作模式中选择其一！
工作模式关参量均衡自动单脉冲锁定
显示OF PA AU SI LO
专业反馈抑制器滤波器工作模式
但是，“锁定”模式不可直接选择：当被选作“单脉冲”的一只滤波器检测到一个反馈频率时，该滤波器被自动设置并“锁定”，即该滤波器被锁定于可疑频率并时刻跟踪之。
正如本章后述，您也可通过人工重选其工作模式，来对该滤波器解锁。
▲用ENGINE L和ENGINE R键选择左右音频通道。
如果您希望同时调节两个通道的滤波器（耦合模式），则同时按下两个ENGINE键（仅限于参量均衡使用）。
▲再按滤波器选择键FILTER SELECT并用步进旋钮选择滤波器号（1 ~ 12）。
▲按滤波器模式键FILTER MODE并用步进旋钮选择工作模式。
DSP1124P的工作模式在英文和德文版使用说明书中有详细介绍。
▲要恢复到出厂状态，可同时按住滤波器选择键FILTER SELECT和保存键STORE，并打开电源开关。
4. 保存编辑
▲一旦您改变了预置，则保存键将开始缓慢闪烁。
在对预置进行的必要改变全部完成后，按一下保存键STORE，这样绿色数字显示屏就开始闪烁。
这时候，您有机会将节目保存到不同的预置中（见下）。
再按一次保存键STORE，保存变动。
如果您不希望变更原有预置，
在第二次按保存键STORE之前，用步进旋钮将变动保存到不同的预置号中。
5. 调节参量滤波器
▲如果您希望将DSP1124纯粹用作参量均衡器，那么就用步进旋钮选择预置号4或5。
▲参量均衡（PA）模式可使您手动调节各个滤波器参数。
▲您现在可以选择各个参数（增益键GAIN /带宽键BANDWIDTH /频率键FREQUENCY /精调键FINE (1/60 OCT)）并用步进旋钮分别调节之。
▲如果您打算修改不同的预置（如预置号1）该怎么办？首先，选定的滤波器必须设为“PA”
（参量）模式：用滤波器选择键FILTER SELECT选择一个滤波器。
按住滤波器模式键FILTER MODE约1秒钟。
（如果该滤波器原为“AU”或“LO”模式，那么自动确定的滤波器参数将得到保留。
）
▲如果您打算抑制一个特殊的频率，并且希望手动锁定该频率，则首先要如上所述选择一个“PA”滤波器。
▲然后设置ca. 20的带宽（1/3倍频程），并提高增益+16 dB。
再选择频率，用步进旋钮从低（20 Hz）到高（20 kHz）进行扫描。
当大致位于可疑频率附近时（情况将变得更糟），调节精调键FINE进行精确定位。
然后，将增益减小到问题消除为止。
再将带宽减至最低限度，就在问题再次出现之前的位置。
