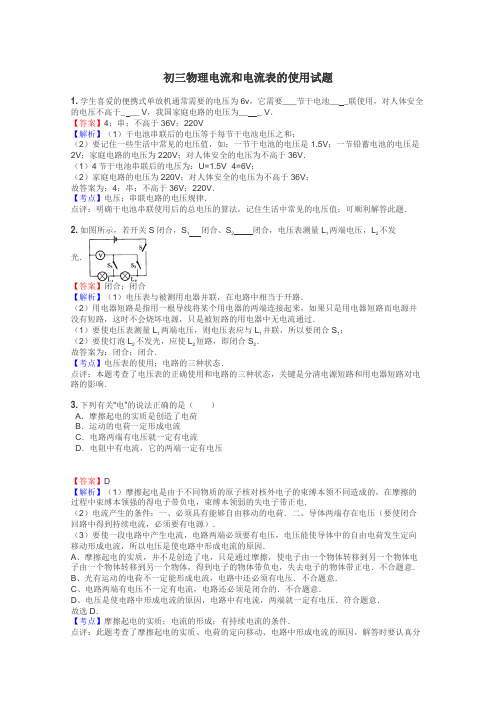

初三物理电流和电流表的使用试题1.学生喜爱的便携式单放机通常需要的电压为6v，它需要___节干电池__ _联使用，对人体安全的电压不高于_ __ V，我国家庭电路的电压为__ _ V．【答案】4；串；不高于36V；220V【解析】（1）干电池串联后的电压等于每节干电池电压之和；（2）要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；对人体安全的电压为不高于36V．（1）4节干电池串联后的电压为：U=1.5V×4=6V；（2）家庭电路的电压为220V；对人体安全的电压为不高于36V；故答案为：4；串；不高于36V；220V．【考点】电压；串联电路的电压规律．点评：明确干电池串联使用后的总电压的算法，记住生活中常见的电压值；可顺利解答此题．2.如图所示，若开关S闭合，S1 闭合、S2闭合，电压表测量L1两端电压，L2不发光．【答案】闭合；闭合【解析】（1）电压表与被测用电器并联，在电路中相当于开路．（2）用电器短路是指用一根导线将某个用电器的两端连接起来，如果只是用电器短路而电源并没有短路，这时不会烧坏电源，只是被短路的用电器中无电流通过．（1）要使电压表测量L1两端电压，则电压表应与L1并联，所以要闭合S1；（2）要使灯泡L2不发光，应使L2短路，即闭合S2．故答案为：闭合；闭合．【考点】电压表的使用；电路的三种状态．点评：本题考查了电压表的正确使用和电路的三种状态，关键是分清电源短路和用电器短路对电路的影响．3.下列有关“电”的说法正确的是（）A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压【答案】D【解析】（1）摩擦起电是由于不同物质的原子核对核外电子的束缚本领不同造成的，在摩擦的过程中束缚本领强的得电子带负电，束缚本领弱的失电子带正电．（2）电流产生的条件：一、必须具有能够自由移动的电荷．二、导体两端存在电压（要使闭合回路中得到持续电流，必须要有电源）．（3）要使一段电路中产生电流，电路两端必须要有电压，电压能使导体中的自由电荷发生定向移动形成电流，所以电压是使电路中形成电流的原因．A、摩擦起电的实质，并不是创造了电，只是通过摩擦，使电子由一个物体转移到另一个物体电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电．不合题意．B、光有运动的电荷不一定能形成电流，电路中还必须有电压．不合题意．C、电路两端有电压不一定有电流，电路还必须是闭合的．不合题意．D、电压是使电路中形成电流的原因，电路中有电流，两端就一定有电压．符合题意．故选D．【考点】摩擦起电的实质；电流的形成；有持续电流的条件．点评：此题考查了摩擦起电的实质、电荷的定向移动、电路中形成电流的原因，解答时要认真分析．4.在“用电压表测电压”的实验中，某同学进行了以下的步骤A．根据电路图正确连接电路；B．正确读出所测量的电压数据，并记录；C．熟悉电压表的量程和正确读数方法；D．根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是_______。
初三物理《电流的测量》练习题 含答案
电流的测量练习题一、单选题,将“+”、“-”两个接线柱接错了,这样做的结果是 ( )A. 指针偏转角度变小B. 指针不动C. 电流表可能被烧坏D. 指针反向偏转2. 在图所示电路中,电流表连接正确的有 ( )A. B.C. D.3. 下列电路中，电流表测L灯电流的是( )1A. AB. BC. CD. D4. 下列四个电路中，电流表能测量通过灯L1电流的是( )A. AB. BC. CD. D5. [2016·邵阳市中考]如图,电流表能直接测量通过灯泡L电流的电路是 ( )2第1页共5页A. AB. BC. CD. D6. [2016·常德市中考]已知L1、L2是两个不相同的灯泡,在如图所示的四个电路中,能正确测量通过灯L1电流的电路是 ( )A. AB. BC. CD. D7. 下列数据最接近实际的是( )A. 一个中学生重约50NB. 人步行的速度约14m/sC. 洗热水澡时感觉舒适的水温约42℃D. 液晶电视机的工作电流约10A8. 如图所示,断开开关S,电流表测()A. 灯L1电流 B. 灯L2电流C. 灯L1和灯L2中的总电流 D. 无法判定9. [2015·陕西中考，8]如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是( )A. L1与L2串联 B. 电流表A1测L1的电流C. 当开关S2断开时,通过L1的电流变小 D. 当开关S2断开时,电流表A2的示数变小二、填空题A.240 mA= AB.0.56 A= μAC.2×104μA=mAD.3×10-4 mA= μA11. 如图，电流表的示数是_________A.12. 电路中小灯泡发光,是因为有流过小灯泡,其符号是,电流的国际制单位是,用字母A表示.13. 使用电流表测电流,必须将它在所测电路中,要使电流从流入,从流出;通过的电流不能超过它的,在不能预先估计被测电流大小的情况下,要用法来估测,绝对不允许不经过而把电流表直接连到上,否则将很快被烧坏.三、作图题14. 根据图所示的实物图,设计电路图并画在虚线框内,再在实物图上连线,要求小灯泡并联,A1表测干路电流,A2表测灯L2中的电流,每个小灯泡的工作电流均为0.2 A.第3页共5页参考答案1. 【答案】D【解析】“+”、“-”接线柱接反,会使电流表指针反向偏转,应选D.2. 【答案】 C【解析】A图中电流表正、负接线柱接反;B图中电流表与导线并联,被短路;C 正确;D图中电流表与电灯并联,开关闭合后电流表直接接在电源两极,绝对不允许,D错.3. 【答案】C【解析】A中电流表与灯L1并联，L1短路，电流表测电路总电流，即流过L2的电流，故A错误；B中电流表与灯L2串联，测通过灯L2的电流，不符合题意；C中电流表与灯L1串联，电流表测通过灯L1的电流，符合题意；D中电流表接在干路中，测流过两灯泡的干路电流，不符合题意.4. 【答案】D【解析】A选项中两灯被短路；B选项中两灯并联，电流表在干路中，测总电流；C选项中两灯并联，电流表在L2支路中，测通过灯L2的电流；D选项中两灯并联，电流表在L1支路中，测通过灯L1的电流，故D选项正确.5. 【答案】D【解析】本题考查电流表的正确使用。
初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、根据图中给出的电流方向,在空白处填上电池或电流表的符号,并标出"+""-"接线柱，使之成为正确的电路.2、某家用电器正常工作时的电流为4A，此用电器可能是（）A．空调机B．日光灯C．电冰箱D．电风扇3、如图4－1－16所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是( )A．若使用"－"和"3"两个接线柱接入电路，则指针所对的示数为2.3 AB．若使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数为0.46 AC．若原来使用"－"和"3"两个接线柱接入电路，而后使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的"－"接线柱流出图4－1－164、取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小的电流，如图所示的电路图正确的是5、要用电流表测量通过小灯泡L2（）A．B．C．D．6、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机B．白炽灯C．洗衣机D．空调7、摩擦起电是生活中常见的现象，但是在公共场合有时候会引起事故，带来严重损失和损害，需要引起我们高度重视，如图是张贴在加油站内的一些警示标志，其中与摩擦起电有关的是（）A．禁止放易燃物B．禁止梳头发C．禁止吸烟D．熄火加油8、下列各图能正确反映电荷之间、磁极之间相互作用规律的是（）9、如图所示，在探究"串联电路的电流关系"时，小明用电流表分别测出a、b、c三处的电流为I＝0.2A、I b＝0.2A、I c＝0.2A．记录数据后，他下一步应a该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值10、连接如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置11、下列说法正确的是（）A．只要导体内自由电荷移动，就能形成电流B．在闭合电路中要得到持续电流就必须有电源C．在串联电路中，有一个用电器开路，其余用电器均能工作D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作12、卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A．B．C．D．13、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流14、在国际单位制中，电流的单位是（）A．安培B．伏特C．焦耳D．瓦特15、用塑料梳子梳头时会因为摩擦而起电，经检验，塑料梳子所带的电荷为负电荷，则（）A．头发原子核对核外电子的束缚能力更强B．塑料梳子得到一些电子C．塑料梳子创造了负电荷D．头发和梳子间没有电子转移16、下列关于分子和原子的说法，正确的是（）A．原子是不可再分的最小粒子B．分子是不可再分的最小粒子C．原子结构与太阳系十分相似，它的中心是原子核D．分子结构与太阳系十分相似，它的中心是原子17、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）A．B．C．D．18、如图所示电路，下列分析正确的是：（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1S2时，L1L2并联，A2测L2电流D．闭合S1S2时，L1L2串联，A1A2示数相等二、填空题（共10道总分30分）19、如图甲所示的电路，电流表测量的是通过_______（选填"L1和L2"、"L1"或"L2"）的电流，闭合开关S，若发现指针偏向如图乙所示的位置，其原因是______________。
初三物理电流表和电压表测量练习题
AVL 1L 2S 1S 2S 3 L V2 A1A2V1 R电流表和电压表测量练习题1、下图中电压表测量谁的电压2、如下图所示，L 1和L 2是联，的a 端是接线柱，b 端是接线柱。
测量________两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ）A ．图 A B. 图BC ．图 CD ．图 D4、下列各图中测量L 1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L 与滑动变阻器R 的连接方式是（2）电流表A 1测通过 的电流。
（3）电流表A 2测通过 的电流。
（4）电压表测量V 1测 两端的电压。
（5） 电压表测量V 2测 两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1） 闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（2） 闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（3） 闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（4） 闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是 电压表的示数是 。
7、如图1，电灯L 1、L 2是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电压表V 测量 两端的电压。
A 1 V A 2L 1 L 2SV 1V 2R 1 R 2P S AVabP SAR8、如图2，电灯L 1、L 2是 联，电流表A 测量通过 的电流，电压表V 1测量 两端的电压。
九年级上册物理 电流和电路单元练习(Word版 含答案)
九年级上册物理电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
初三物理电流表画图练习
专题训练电路--画图1．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.2．宾馆的房卡相当于一个开关。
只有房卡插入卡槽里，房间内的灯和插座才能工作。
如图是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。
为使灯和插座正常工作，请将图乙中的电路图补充完整。
3．如图所示电路，已经有一部分电路正确接入家庭电路中。
请你用笔画代替导线将该电路补充完整。
要求：(1)灯泡L1、L2并联；(2)开关S控制两盏灯。
4．如图甲所示，是小明家常用的一个插线板。
他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。
根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。
5．小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，用一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮、顶灯不亮．他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状．试画出他错接的电路图．6．居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．7．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．8．21世纪智能家居诞生，人LED们购买了一种可以遥控的LED夜灯，利用无线接收模块来控制LED夜灯，请将可遥控的夜灯和三孔插座接入到照明电路中。
初三物理电流的强弱试题答案及解析
初三物理电流的强弱试题答案及解析1.在“用电流表测电流”的实验中，小刚同学连接的电路如图所示。
小丽发现其中有两处错误，这两处错误是：（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
【答案】（1）电流表A2的正负接线柱接反了；（2）灯泡L1被短路【解析】电流表的正确使用方法：①电流表要与待测用电器串联在电路中；②电流要从“+”接线柱入，从“-”接线柱出；③要注意选择合适的量程。
根据实物图可知，电流从电流表A2的负接线柱流入，正接线柱流出，即电流表A2的正负接线柱接反了；电流表A1与灯泡L1并联，即灯泡L1被短路．【考点】电流表的使用．2.通过横截面积为S的铜导线的电流为I，设导线内单位体积的自由电子数为n，电子的电荷量为e，此时电子的定向移动速率为v，则在△t时间内，通过导线横截面的电子数目为（）A．nSv△t B．nv△t C．I△t/Se D．I△t/e【答案】AD【解析】设通过导线横截面的电子数为N，则一方面根据电流强度的定义考虑，在△t时间内通过的电荷量为Ne=I△t，故N=，故D是正确的；另一方面，我们还可以根据单位体积的电子数来计算，在△t时间内，电子移动的距离为v△t，故有v△tS体积通过导线的横截面，其内的电子数为N=nv△tS，故A也是正确的。
【考点】电流的计算。
3.图中所示的四位科学家中，以其名字命名电流单位的是【答案】B【解析】电学中各个物理量都有自己的国际单位，电流的国际单位是安培（A）．电流的国际单位是安培，简称安，符号为A；是为了纪念物理学家安培；故B正确．物理学中各个物理量都有自己的符号和国际单位，不要将各符号和各单位相互混淆．【考点】电流的单位4.如图所示，电表使用正确的电路是【答案】D【解析】A选项中电流表正负接线柱接反；B选项中电压表应与用电器并联；C选项电流表与灯泡并联会造成电源短路，烧坏电流表和电源；D接法正确。
【考点】电流表和电压表的使用5.在图中的圆圈内是电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数。
初中物理人教版九年级上学期15.4 电流表的测量 练习题
初中物理人教版九年级上学期15.4 电流表的测量一、基础题1.关于电流，下列说法中不正确的是( )A. 电流是表示电流快慢的物理量B. 电流是表示电流强弱的物理量C. 电流的单位是安培，符号是“A”D. 电流的符号是“I”，单位可以用毫安，也可以用微安2.下列有关电流表的使用，不正确的是（）A. 电流表并联在被测电路中B. 电流表串联在被测电路中C. 被测电流不超过电流表的量程D. 电流从电流表“＋”接线柱流入，“－”接线柱流出3.在使用电流表和电压表前都要检查指针是否指在________位置。
如图所示的电流表的示数为________A。
4.在电学实验中，电流表应该________（填“串联”或“并联”）在电路中。
如图所示的电流表，若量程为0-3A，则表示的电流为________ A。
5.如图所示的电表量程是________，接入电路前指针如图所示是因为________第4题第5题6.计算器中的电流很小，大约100μA，也就是________A 。
雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于________mA．7.绝________(填“能”或“不能”)把电流表直接接在电源两极，以防电流________(填“过大”或“过小”)烧坏电流表.二、提升题8.如图所示的四个电路，其中电流表A1能直接测出灯L1的电流的是（）A. B.C. D.9.某同学在使用电流表测电流时，如果在闭合开关前，他发现表针是向左边偏转的，则这是因为________；如果闭合关后，他发现电流表指针是向左边偏转的，则这是因为________。
10.一位同学在使用电流表测比较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用“－”和“3”两个接线柱接入了电路，其他操作正确，这样会出现（）A. 指针不动B. 指针反向偏转C. 指针摆动偏小D. 指针摆动太大，电流表可能被烧坏11.如图所示的四幅电路中，电流表能够测灯L1电流的是（）A. B. C. D.12.如图所示的电路中，电流表测量的是（）A. 通过灯L1的电流B. 通过灯L2的电流C. 通过灯L1和灯L2的电流D. 以上三种都有可能13.如图所示的部分电路中，电流表A1、A2所测量的电流分别是（）A. A1测量通过灯L1、L2的电流之和B. A2测量通过灯L3的电流C. A1测量通过灯L3的电流D. A2测量通过灯L1、L2的电流之和14.关于电流表的使用，下列说法中不正确的是（）A. 使用前如果电流表的指针没有对准零刻度线，需要调零B. 电流表要串联在待测的那部分电路中C. 被测电流不能超过电流表的量程D. 允许把电流表直接连到电源的两极上15.将图甲电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱与________(选填“A”或“B” )相连，若电路中电流约为0.4 A，则电流表的量程应选用________A.16.在“练习使用电流表”的实验中：（1）如题图是实验室中常见的电流表的示意图，请你写出从图中得到的两条信息：①________；②________。
人教版初三物理课时同步重点练习第十五章 第4节 电流的测量(重点练)
精品基础教育教学资料，仅供参考，需要可下载使用！1．以下常见数据估计正确的是（ ）A ．成年人步行速度约4km/hB ．一本物理书约200kgC ．人双脚站立时对水平地面的压强约为1.5×103PaD ．家用台灯的工作电流约为2A【答案】A【解析】A ．成年人步行的速度约为1.2m/s=1.2×3.6 km/h =4.32km/h 故A 正确；B ．一个鸡蛋的质量大约50g ，物理课本的质量与四个鸡蛋的质量差不多，约为200g ，故B 错误；C ．以中学生为例，中学生的质量约为50kg ，站在地面上对地面的压力50kg 10N/kg=500N F G mg ===⨯一只鞋底的面积约是0.02m 2，双脚站立时，地面的受力面积为0.04m 2，中学生对地面压强为42500N 1.2510Pa 0.04mF p S ===⨯故C 错误；D ．家用台灯的额定功率大约是20W ～40W ，家庭电路的电压是220V ，根据=P I U 得，台灯额定电流约为0.09～0.18A ，故D 错误。
故选A 。
2．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）A ．电流表甲测的是L 2的电流B ．电流表乙测的是L 2的电流C ．电流表与电灯并联了D ．电流表甲测的是干路中的电流【答案】A【解析】分析该图可知，两个灯泡并联，甲电流表测量的是L 2的电流，乙电流表测量的是干路电流；故A ．电第4节 电流的测量第15章 电流和电路流表甲测的是L2的电流，故正确；B．电流表乙测的是干路的电流，故错误；C．电流表与电灯是串联的，故错误；D．电流表乙测的是干路中的电流，故错误。
故选A。
3．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（）A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断【答案】C【解析】把电流表当作电压表接在了L1的两端．此时如果闭合开关，电流表把灯泡短接了灯泡不亮．所以选C ．4．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（）A．0.2A B．0.24A C．0.32A D．0.34A【答案】B【解析】对于电流表的读数，要看清所选的量程和分度值；若电流表量程为0～0.6A，对应的分度值为0.02A；若电流表量程为0～3A，对应的分度值为0.1A；同一刻度处，大量程数值是小量程数值的5倍。
初三物理15.4电流的测量知识点及练习
第四节 电流的测量学习目标：(1)知道电流有强弱,如何表示电流的强弱(2)会连接电流表，会读电流表的读数(3)了解电流的单位及单位换算(4)过灯泡的明暗程度，间接地分析电路中电流的强弱知识点一：电流的强弱1、电流：表示电流强弱的强弱；用字母I 表示.2、电流的单位为安培，简称安。
用符号“A ”表示3、比安培小的还有毫安（mA)、微安（μA)。
它们之间的换算关系是A −→−310 mA −→−310μA 4、 （1）家用空调、电热水器、微波炉电炉的电流大约为几安；（2）电冰箱的的启动电流大约为1A;（3）电视机、电灯、电风扇等的电流大约为零点几安。
（4）电子计算器、电子手表的电流约为150微安。
例题讲解 例1、下列用电器正常工作的电流最大的是（ ）A.电子计算器B.农村常用抽水机C.家庭用节能灯D.21英寸彩色照明灯解析：电子计算器的工作电流约为100μA ；抽水机电动机的工作电流一般可达30A ；21英寸彩电的工作电流约为0.4A ；而家庭用照明节能灯的工作电流一般在0.1A 左右。
答案：B例2、计算器中电源的电流约为100μA ，合 A ；通过家用空调的电流约为5A ，合 mA 。
解析：100μA ＝100×10—6A ＝1×10—4A ； 5A ＝5×103mA答案：1×10—4A ； 5×10-3 mA跟踪练习：1、下列用电器中，工作电流为0.1mA 的可能是（ ）A.半导体收音机B.60W 的普通照明电灯C.家用电冰箱D.液晶显示的电子计算器2、（2012 四川）“0.15A ”最可能是下列哪个用电器工作时的电流（ ）A.家用电冰箱B.家用空调器C.普通计算器D.普通白炽灯答案：1、D 2、解析：（1）半导体收音机的电流约为0.5A ；60W 电灯的电流约为0.3A ；家用电冰箱的电流约为1A ；正确答案为D （2）家用电冰箱和家用空调器的电流大于0.15A ；普通计算器的电流远小于0.15A ，正确答案应为D知识点二：电流的测量电流表1、测电路中的电流；电路符号为2、种类：学生用电流表、教学用电流表、灵敏电流计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、电流和电流表的使用1（第一课时）
一．填空：
1．电流通过导体时会产生多种效应，我们可以根据产生的效应来判断的大小．电流通过灯泡时，灯丝变热而发光，这是电流的效应．2．电流表的使用规则是：
（1）电流表应与被测电路联；
（2）连接电流表时，应让电流从接线柱流进，从接线柱流出；（3）被电路中的电流不要超过电流表的；
（4）绝不允许不经过用电器而把电流表直接连到上．否则，会因过大，而损坏．
3．测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程．具体做法是：先选用量程把表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用量程进行测量．
4．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是
的．（填“相等”或“不相等”）
5．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、“0．6A”、“3A”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确．
6．理论和实验都证明：串联电路中电流的特点是；并联电路中的电流的特点是．
二．选择：
7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）
A．I1 > I B．I2 > I
C．I1 + I2 > I D．I = I1 + I2
8．下列说法中正确的是（）
A．串联电路中的各处电流是不等的
B．串联电路的各处的电流也可能会不等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
9．有关电路中的电流正确的说法是（）
A．电流从正极流出时最大，回到负极时最小
B．用电器工作时会消耗电流，从而使电流减小
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
10．下列说中正确的是 （ ）．
A ．串联电路中的各处电流是不变的
B ．串联电路的各处的电流也可能会不等
C ．并联电路中干路中的电流不一定大于任一支路中的电流
D ．并联电路中各支路中的电流也可能相等
11．下列家用电器，在正常工作时，哪一种通过的电流最大?( )．
A ．电视机
B ．普通日光灯
C ．家用电风扇
D ．家用电熨斗
12．用某电源供电，当电源的放电电流为5A 时，可持续放电150s ，若希望持续放电375s ，则放电电流应为( )．
A ．1A
B ． 2A
C ．3A
D ．4A
三．实验与设计：
13．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．
14．如图2所示的电路中，电流表A 1测的是 电流，A 2测的是 的电流．
15．图3所示的电路中，电流表A 1测的是 的电流，A 2测的是 的电流．
16．读出如图4所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．
图
1 图2
图3 图4
三、电流和电流表的使用（第二课时）
一．选择：
1．关于电流表的使用，下列说法中不正确的是 （ ）
A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B ．电流表要并联在被测电路中
C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D ．绝不允许不经过用电器把电流表接线 柱接到电源的两极上
2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A 的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A ．指针摆动角度大
B ．指针摆动角度小，读数更准确
C ．指针摆动角度小，会损坏电表
D ．指针摆动角度小，读数不精确
3．电灯L 1和L 2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）
A ．电灯L 1被短路
B ．电灯L 2被短路
C ．有一盏灯的灯丝断了
D ．电流表正负接线柱接反了
4．如图1所示，当开关S 闭合时，将发生的现象是 （ ）
A ．灯可能被烧坏
B ．电流表可能被烧坏
C ．灯和电流表都可能被烧坏
D ．不发生任何事故
5．把两个灯泡串联后接到电源上，合上开关S 后，会发现L 1比L 2亮，则 （ ）
A ．通过L 1的电流大
B ．通过L 2的电流大
C ．通过两灯的电流一样大
D ．无法判断
6．在图2所示的几种电路中，电流表只测L 2电流的是（ ）
二．实验与设计：
7．图3中闭合开关，电流表A 2的示数是0．25A ，则A 1的示数是 A ．若将A 1接到a 处，它的示数应是 A ．
图
1 图
2 图
3 图
4 图
5
8．图4中，闭合开关，若在电路a 、b 两处接入电流表，其读数分别是2．3A ，
1．6A ，则电流表接在C 处时，其读数应为 A ．
9．如图5所示的电路，电流表A 1与A 2的指针的位置如图6所示，电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，读数是 A ．通过L 2的电流是 A ．
10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L 1和L 2并联，用电流表测出L 2中的电流（约1．2A ），S 作总开关．
11．(1)根据电路图8，请用笔线把图9中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．
电流和电流表的使用第三课时
课堂巩固
1．关于电流表的使用，下列说法中不正确的是 （ ）
A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B ．电流表要并联在被测电路中
C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D ．绝不允许不经过用电器把电流表接线 柱接到电源的两极上
2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A 的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A ．指针摆动角度大
B ．指针摆动角度小，读数更准确 图8
图9 图6 图7
C ．指针摆动角度小，会损坏电表
D ．指针摆动角度小，读数不精确
3．电灯L 1和L 2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）
A ．电灯L 1被短路
B ．电灯L 2被短路
C ．有一盏灯的灯丝断了
D ．电流表正负接线柱接反了
4．如图1所示，当开关S 闭合时，将发生的现象是 （ ）
A ．灯可能被烧坏
B ．电流表可能被烧坏
C ．灯和电流表都可能被烧坏
D ．不发生任何事故
5．把两个灯泡串联后接到电源上，合上开关S 后，会发现L 1比L 2亮，则 （ ）
A ．通过L 1的电流大
B ．通过L 2的电流大
C ．通过两灯的电流一样大
D ．无法判断
6．在图2所示的几种电路中，电流表只测L 2电流的是（ ）
7．图3中闭合开关，电流表A 2的示数是0．25A ，则A 1的示数是 A ．若将A 1接到a 处，它的示数应是 A ．
8．图4中，闭合开关，若在电路a 、b 两处接入电流表，其读数分别是2．3A ，
1．6A ，则电流表接在C 处时，其读数应为 A ．
9．如图5所示的电路，电流表A 1与A 2的指针的位置如图6所示，电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，读数是 A ．通过L 2的电流是 A ．
课后提升
图
1 图2
图3 图4 图
5 图
6 图
7
10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L 1和L 2并联，用电流表测出L 2中的电流（约1．2A ），S 作总开关．
11．(1)根据电路图8，请用笔线把图9中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．
12．在“用电流表测电流”的实验中，某同学连
接的电路如图10所示．
(1)闭合开关，观察到灯泡L 1和L 2的发光情况
是__ _．
(2)针对上述的现象，该电路存在的问题是
___________ __．
图8
