最新初中物理新人教版教材思维导图
初中物理所有章节思维导图 (1)
初中物理所有章节思维导图

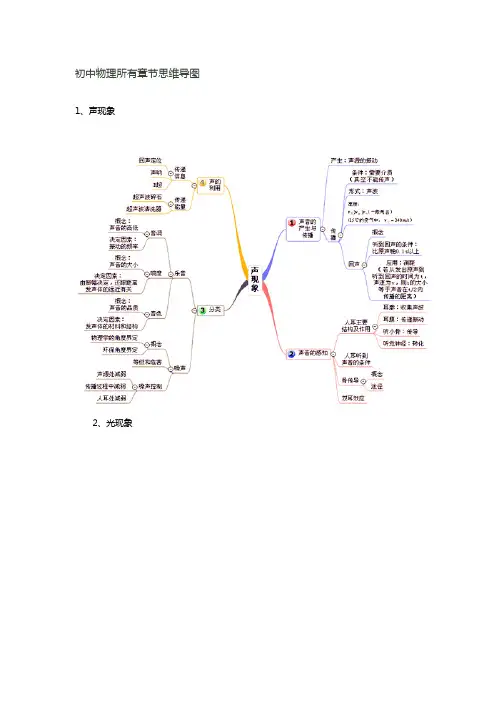

1、声现象
2、光现象
3、透镜及其应用
4、物态变化
5、电流和电路
6、电压和电阻
7、欧姆定律
8、电功率（一）——电能与电功率
9、电功率（二）——电热与安全用电
10、电与磁
11、信息的传递
12、多彩的物质世界
13、运动和力
14、力和机械（一）——常见的力
15、力和机械（一）——简单机械
16、压强和浮力（一）——压强
17、压强和浮力（二）——浮力
18、功和机械能
19、热和能
20、能源与可持续发展
八年级物理下册思维导图(28张)
7-1力
7-2力的描述
7-3 弹力(F)弹簧测力计
7-4-1探究：重力大小与质量的关系
7-4-2 重力(G)
7-5-1实验探究：滑动摩擦力大小的影响因素
7-5-2 摩擦力(f)
8-1牛顿第一定律和惯性(二)
8-1牛顿第一定律和惯性(一)
8-2 力的平衡
8-3力改变物体的运动状态
9-1压强
9-2液体压强
9-3连通器
9-4大气压强
10-1在流体中运动
10-2认识浮力
10-3科学探究浮力的大小（二）
10-3科学探究浮力的大小（一）
11-1杠杆(二 )
11-1杠杆(一 )
11-2 滑轮
11-3 功W和功率P
11-4-1机械效率1
11-4-2 实验探究：滑轮组机械效率的影响因素
11-5 轮轴和斜面
12-1 机械能
12-2 机械能的转化
7-1力 1力 定义 一个物体对另一个物体的 一种作用 推、拉、提、压、吸引和排斥等 两个不同物体
举例 人推车时，手对车施加推力
压路机压路面时，压路机对路面施加压力
地球对树上的苹果施加吸引力
分析以下两种情况是否受力
不接触的两个磁体间
两个磁体间相互吸引，二者间有力的作用
贴紧放置在水平地面上的两个球体
由于两球之间没有相互挤压，二者间没有力的作用
2力的作用是相互的 理解 甲物体对乙物体施加力，同时乙物体对甲物体也施加力 施力物体
受力物体
举例 游泳时，人手向后划水，人就向前运动
走路时，人脚向后蹬地，人就向前运动
用脚踢球时，脚也疼
3力的作用效果 力可以改变物体的 运动状态 改变物体运动快慢
改变物体运动方向
形状 使物体伸长、缩短或弯曲
7-2力的描述 1力的三要素 力 大小 单位 ：牛(N) 1N 大约两个鸡蛋对手的压力
中学生站立地面时，对地面的压力 约500N
方向
作用点
影响力的作用效果
2力的图示 用带箭头的按一定比例的线段表示力的三要素 长短表示力的大小
指向表示力的方向
起点或终点表示力的作用点
作图方法 一点二向三长四F
举例 人对箱子的拉力80N
初中物理20章的思维导图!朋友圈传疯了!
初中物理20章的思维导图！朋友圈传疯了！
物理大师：这是我之前收藏的，最全的初中物理思维导图！刚学的同学便于用来理解概念、定义、定理，初三复习的同学用来回忆，进行地毯式细节复习。
1
2、光现象
3、透镜及其应用
4、物态变化
5、电流和电路
6、电压和电阻 7
8、电功率（一）——电能与电功率
9、电功率（二）——电热与安全用电
10、电与磁
11、信息的传递
12、多彩的物质世界
13、运动和力
14、力和机械（一）——常见的力
15、力和机械（一）——简单机械
16、压强和浮力（一）——压强
17、压强和浮力（二）——浮力
18、功和机械能
19、热和能
20、能源与可持续发展
初中物理所有章节思维导图
初中物理所有章节知识点与思维导图
（一）物理学家及其贡献
力学部分的科学家：
牛顿：牛顿第一定律（力与运动的关系）、光的色散。是力的单位（N）
伽利略：伽利略理想实验（126页）
帕斯卡：帕斯卡定律。应用---液压千斤顶。是压强的单位（Pa）
托里拆利：测出了大气压的数值760mm汞柱=1.013×105Pa
阿基米德：发现了浮力—阿基米德原理（174页）和杠杆原理
焦耳：焦耳定律（电流的热效应）是功和能的单位（J）
瓦特：功率的单位（W）
微观世界的科学家：
道尔顿：发现原子 汤姆孙：发现电子 卢瑟福：原子的核式结构
开尔文：国际温度的单位（K）；赫兹：频的单位率（HZ）
安培：电流的单位 伏特：电压的单位 欧姆：电阻的单位
电磁学的科学家：
奥斯特：首先发现电流的磁效应。制造了电磁铁。用右手安培定则来判断电流方向与磁场方向的关系。
法拉第：发现了电磁感应，制造发电机的原理。 图中无电源，机械能 电能。用到强磁场、粗线圈都是为了使产生的感应电流更大点。用灵敏电流计更容易观察
微小电流。
电动机的原理两种说法：一.磁场对电流的作用；二.通电导体在磁场中受力而运动。图中有电源，电能 机械能。
电流的磁效应：电磁铁，电铃，电磁继电器。 电流的热效应：所有的电热器。
磁场对电流的作用：电动机、动圈式扬声器、电流表、电压表等。
电磁感应：发电机、动圈式话筒，变压器
（二）微观粒子与尺度
1.由大到小排序：PM2.5--大分子（病毒）--原子--原子核（阿尔法粒子）--质子—中子—夸克
2.分子永不停息的做无规则运动：闻到花香等气味；（课本插图220页11-15、11-16）
拉伸物体时分子间有引力（221页11-17）；压缩物体时表现为斥力（11-18）；分子间有空隙（11-14）
3.与原子的核式结构最相似的是太阳系。
（三）信息、材料与能源
1.电磁波的种类：γ射线（微创手术）、X射线（透视）、紫外线（杀菌消毒、验钞机）、可见光、红外线（遥控，发
初中物理思维导图(清晰版)
思维导图
初中物理
学物理，如雾里，雾里看物理，勿理物理 初中物理思维导图（清晰版）
初中物理目录
第一章声现象
第1节：声音的产生与传播
第2节：声音的特性
第3节：声的利用
第4节：噪声的危害和控制
第二章光现象
第1节：光的直线传播
第2节：光的反射
第3节：平面镜成像
第4节：光的折射
第5节：光的色散
第三章透镜及其应用
第1节：透镜 初中物理目录
第2节：生活中的透镜
第3节：凸透镜成像的规律
第4节：眼睛和眼镜
第5节：显微镜和望远镜
第四章物态变化
第1节：温度
第2节：熔化和凝固
第3节：汽化和液化
第五章电流和电路
第1节：两种电荷
第2节：电流和电路
第3节：串联和并联
第4节：电流的测量
人教版物理八年级上册透镜及其应用思维导图.docx
初中物理学习材料
鼎尚图文制作整理
透镜及其应用思维导图
思维导图
透镜凸透镜边缘薄、中间厚凹透镜边缘厚、中间薄
凸透镜对光有会聚作用凹透镜对光有发散作用主光轴、光心焦点、焦距f
凸透镜的成像规律u＞2f倒立缩小的实像u=2f 倒立等大的实像2f＞u＞f 倒立放大的实像u=f 不成像u＜f 正立放大的虚像凸透镜三条特殊光线1.与主光轴平行的入射光通过透镜折射后经过焦点2.经过焦点的入射光通过透镜折射后与主光轴平行3.经过凸透镜光心的光传播方向不变凹透镜的成像规律凹透镜成像总是成正立缩小的虚像
透镜在生活中的应用
投影仪2f＞u＞f v＞2f 照相机u＞2f 2f＞v＞f 放大镜U＜f
眼睛与眼镜近视眼
远视眼用凹透镜矫正
用凸透镜矫正望远镜
观测星空研究宇宙发现不明飞行体物镜目镜显微镜的组成
物镜目镜望远镜的组成显微镜与望远镜
第一节：透镜
一、透镜一节主要内容导学1．透镜：
（1）知道透镜有凸透镜和凹透镜及其区别（要求会辨认）；（2）知道透镜的主轴和光心的概念（要求能找到）。
2. 透镜对光的作用：
（1）知道凸透镜对光有会聚作用；（2）知道凹透镜对光有发散作用。
3. 知道透镜的焦点和焦距的的概念。会用光路图反映出焦点和焦距。二、透镜一节自主学习完成知识结构网
1. 凸透镜和凹透镜及其区别：（1）至少有一个面是球面的一部分的透明玻璃元件叫做。中间厚、边缘薄的透镜叫
做透镜。如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；中间薄、边缘厚的透镜叫做透镜。如：近视镜片。
（2）通过两个球面球心的直线叫做主光轴，简称。用CC/ 表示；上有个特
殊的点，通过这个点的光传播方向不变，这个点叫做透镜的。同常位于透镜的几何中心；用“O”表示。
2. 两种透镜对光的作用：凸透镜对光有作用，凹透镜对光有作用。因此凸透镜又叫透镜，凹透镜又叫
透镜。3. 焦点和焦距概念：
（1）平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫做，用“F”表示。（2焦点到透镜光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦
初中物理各章节的思维导图
请浏览后下载，资料供参考，期待您的好评与关注！ 初中物理各章节的思维导图，更方便理解知识点.
1、声现象
2、光现象
请浏览后下载，资料供参考，期待您的好评与关注！
3、透镜及其应用
4、物态变化
请浏览后下载，资料供参考，期待您的好评与关注！
5、电流和电路
6、电压和电阻
请浏览后下载，资料供参考，期待您的好评与关注！
7、欧姆定律
8、电功率（一）——电能与电功率
请浏览后下载，资料供参考，期待您的好评与关注！
9、电功率（二）——电热与安全用电
10、电与磁
请浏览后下载，资料供参考，期待您的好评与关注！
11、信息的传递
12、多彩的物质世界
13、运动和力
请浏览后下载，资料供参考，期待您的好评与关注！
14、力和机械（一）——常见的力
15、力和机械（一）——简单机械
请浏览后下载，资料供参考，期待您的好评与关注！
16、压强和浮力（一）——压强
17、压强和浮力（二）——浮力
请浏览后下载，资料供参考，期待您的好评与关注！
18、功和机械能
19、热和能
请浏览后下载，资料供参考，期待您的好评与关注！
20、能源与可持续发展
人教版物理八年级上册光现象思维导图.docx
初中物理学习材料鼎尚图文制作整理光现象思维导图
光的基本规律在生活中应用直线、反射、折射光的三个基本规律思维导图光源光的直线传播光的反射光的折射现象①夜空探照灯的光柱②手影游戏，人的影子③日食、月食成因④小孔成像、站队现象①平静湖面上的倒影②光滑物体表面反光③成语典故猴子捞月④照镜子（生活中）现象①河水变浅②水中的筷子变弯③雨后彩虹④海市蜃楼
光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108m/s 在其他介质中传播速度比真空和空气中小。光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。当入射角增大时，折射角也增大。当光从空气垂直射入水中或其他介质中时，传播方向不变。光路是可逆的。光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。光路是可逆的。镜面反射和漫发射。
A.平面镜成像规律①成等大正立的虚像②像到镜面的距离与物到镜面的距离相等；○3像和物体的连线与镜面垂直。平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。B.光的基本规律在生活中应用潜望镜应用；凹面镜的应用；探照灯；汽车观后镜；手电筒上的聚光灯等。光的色散：太阳光通过三棱镜折射发生光的色散把光分成红橙黄绿蓝靛紫。看不见的光：红外线，紫外线
