LED路灯特殊技术要求
LED路灯规格参数汇总和照度计算
•LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E，e）=当灯杆为表中的高度时（机动车道平均照度，人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。
（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。
同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。
（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。
（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。
（10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。
4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
（2）采用高发光效率LED晶片， LED晶片的发光效率110Lm/w以上，无重影、低光衰。
提供生产厂家原产地证明书复印件，附在投标文件中；如有原件，则一并提供。
（3）LED光源色温4000±50K。
LED路灯规格书
简述LED路灯采用6063铝材压铸成型，一体化结构，防水效果好，LED经高透光率的透镜经过二次配光后，出光均匀、眩光小。
LED路灯具有以下特点：1、灯具采用一体化设计，外观简洁；2、蝙蝠翼配光设计，均匀度好；3、防护等级IP65以上；4、无频闪，无眩光、无视觉疲劳；5、抗电波干扰，符合 CE 要求；1、适用场所适用于城市次干道，商业街区，住宅小区等户外照明。
2、技术规格2.1 主要电气参数输入电压和频率：AC 176～265 V / 47-63 Hz功率因数：＞0.95调光功能：□有；□无调光方式：□定时调光；□0-10V；□PWM；□DALI调光频率/电压：□100Hz-500Hz/10V；□500Hz-1KHz/10V2.2 主要光源参数光通量: 4800 lm@60W@5000K；6400 lm@80W@5000K；9600 lm@120W@5000K；12000 lm@150W@5000K；14400 lm@180W@5000K；16000 lm@200W@5000K；光效：≥80lm/W色温：2700K-6500 K（可选）显色指数：≥702.3 其它参数线材规格：红色（火线）、蓝色（零线）、黄绿色（地线）工作环境温度：-30℃～+50℃防护等级：IP653、配光曲线4、安装和接线示意图安装注意事项1）、勿对灯具施加外力或摔掷，安装前请检查灯具外观，保证无破损、无缺件现象。
2）、在安装、维护过程中请注意保护灯具外表面，保证所有连接件固定牢靠。
灯体与支架连接，用螺钉锁紧，注意所螺钉扭力不超过12.5N.m3）、在维护、安装过程中要保证各部件完好无损，如有损坏、缺陷应另换新件。
4）、本灯具所使用的电源线为Y型连接，如电线破损，请有专业资质的人员更换，以免发生危险；5）、使用时，灯具表面有一定温升，属正常现象。
6）、注意电源线接线的正确性，请不要接错。
电源线颜色对应关系如下：棕色黄绿双色蓝色火线接地线零线请务必采用三芯电源线接入灯具，灯具接地线必须接地。
LED路灯标准
1范围本标准规定了道路、街路、隧道照明和其他室外公共场所照明用LED路灯的技术要求、试验方法、检验规则、标志方式、包装、运输和储存条件。
本标准适用于LED路灯。
LED路灯是指以LED作为发光器件的道路照明灯具，与高压钠灯、金卤灯为光源的传统路灯相比,具有节能、环保、长寿命等优点。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
灯具一般安全要求与试验道路与街路照明灯具的安全要求CJJ45-2006城市道路照明设计标准EN13201-2：2003路灯-第2部分：性能要求EN13021-3：2003路灯-第3部分：性能的计算EN13201-4：2003路灯-第3部分：测量照明性能的方法IEC61347-2-13：2006灯的控制装置第2-13部分：LED模组用交流或直流供电的电子控制装置的特殊要求。
IEC62031普通照明用LED模组的安全要求IEC62384：2006LED模组用交流或直流供电的电子控制装置的性能要求激光产品的安全第1部分：设备分类、要求和用户指南GB/电工电子产品环境试验第2部分:试验方法试验A:低温GB/电工电子产品环境试验第2部分:试验方法试验B:高温GB/电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GB/电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落GB/电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动 (正弦)GB/T2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB4208-1993外壳防护等级(IP代码)设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB17743-1999电气照明和类似设备的无线电骚扰特性的限值和测量方法电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)3术语和定义本标准采用下列术语和定义：在注入电流时能发光的包含P-N结的固态器件模组由一个或多个包含诸如光学的、电气的、机械的和（或）电子的更多元器件的LED组合起来的能提供光源的设备路灯使用LED模组发光提供光源并配有控制电路及装配附件的用于道路和街路照明用的灯具路面平均照度按照CIE有关规定在路面上预先设定的点上测得的或计算得到的各点照度的平均值路面照度分布由实际测得的一系列等照度线所构成的路面实际照度的分布图4产品型号、系列及结构尺寸产品型号产品系列根据产品安装特性分为:仰角固定式和仰角可调式。
路灯灯头技术要求
路灯灯头技术要求1、标准1.1投标人应至少获得ISO9001：2018标准体系证书及ISO14001环境体系认证证书。
1.2 投标人产品需满足GB7000.1-2015标准，且有相应的型式试验报告。
2、LED路灯灯头的技术要求：2.1、应满足江苏索普化工股份有限公司当地的气象地质条件。
2.2、额定电压：AC220V；额定功率120W，电压范围在165V~265V电压变化，灯具应正常工作。
2.3、防腐等级：WF2。
2.4、外壳防护等级：IP67。
2.5、LED路灯的光源要求：2.5.1、光源类型：光源品牌为以下品牌之一：科锐、普瑞、欧司朗、飞利浦，光源为单颗粒，每颗约2~3W，有利于散热。
LED光源和LED驱动部分与灯具壳体接触面要求涂导热胶，2.5.2、光通量≥120lm/W，显色指数Ra≥80%。
2.6、功率因数不低于0.98。
2.7、光衰不大于5%(2000hrs)，3万小时光源光通维持率不应低于85%。
提供检测报告。
2.8、要求LED驱动和LED光源要完全隔离开。
便于维修更换元器件，维修后不降低原灯具的防护等级。
2.9、为了提高灯具的可靠性及稳定性，光源的镇流器应采用恒流恒压电源，分流输出。
驱动回路应对每路光源均实现恒流输出，确保每路光源可靠工作，镇流器具有3C认证。
2.10、灯具应采用的驱动器功率因数不低于0.98。
宽电压输入，恒功率输出。
灯具的谐波含量及电磁兼容均应满足现行的国标要求。
2.11、灯具的设计应采用有效、可靠的独立散热结构，应利用灯具壳体直接散热，以降低光源的正常工作温度，保证产品光衰及使用寿命。
2.12、灯具的设计符合《电气安全工作规程》。
2.13、要求使用的LED灯路灯光效达到使用在工厂马路的泛光照明效果，同时应避免产生眩光。
2.14、灯具的使用寿命：不小于30000小时。
2.15、灯具的壳体宜采用铝合金高压铸造成型，表面应进行喷塑处理。
灯具的外露紧固件均应采用不锈钢材质，材料不低于SS304。

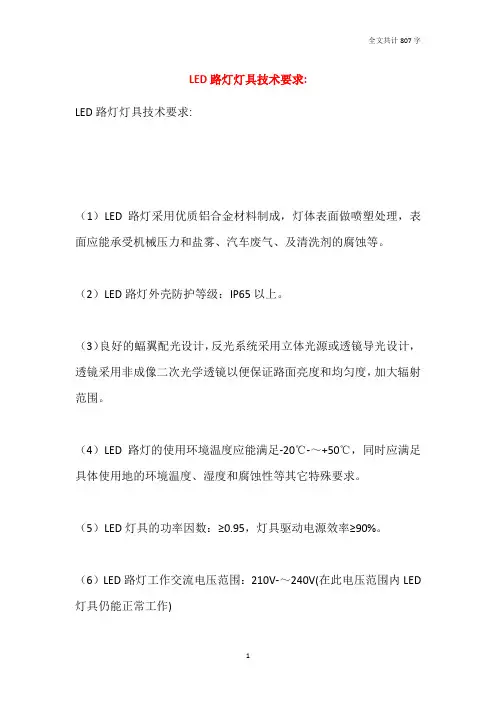

LED路灯灯具技术要求-
LED路灯灯具技术要求:
LED路灯灯具技术要求:
（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。
（4）LED路灯的使用环境温度应能满足-20℃-～+50℃，同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（5）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。
（6）LED路灯工作交流电压范围：210V-～240V(在此电压范围内LED 灯具仍能正常工作)
（7）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。
（8）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。
二、.LED光源技术要求
（1）LED光源驱动电源质保5年，并且采用低热阻、散热良好、低应力的封装技术。
（2）采用高发光效率LED单颗芯片，芯片为1W一颗制，无重影、低光衰。
（3）LED光源色温5000±50K。
（4）LED光源寿命：不低于50000h
（5）LED路灯的一般显色指数: Ra≥80，道路照度均匀度在0.48以上，光斑比值1:2。
（6）LED路灯的光衰10000小时小于8%，使用寿命5万小时以上，5万小时光衰小于30%。
路灯技术参数
路灯技术参数
原灯杆高度8米，要求更换灯具与灯臂，新换灯具要求采用每粒为1W的LED灯具，主干道为120W，辅道为60W，灯具到地面的高度为9米，出臂1.5米
一新换灯臂的技术要求:
1、灯臂防腐处理采用镀锌，镀锌层表面光滑美观，光泽一致。
无
皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在，锌层厚度达到86um以上，镀锌层附着力符合GB2694-88标准，保证10年不退色，灯杆的抗风能力按36.9米/秒设计。
灯杆防腐寿命大于10年；
2、灯体表面喷塑厚度≧100um，附着力达到GB2694-88级，表面光
滑，硬度≧2H，采用主外耐候材料；
二灯具材质及表面处理：
1、灯体、灯盖采用铝合金高压压铸，结构轻巧耐腐蚀；
2、灯具外壳防腐蚀性能Ⅱ类；防尘防水等级IP66；防触电保护等
级Ⅰ类；
3、透光罩采用曲面高强度钢化玻璃，耐高温200℃以上，透光率
高，耐冲击；。
太阳能LED路灯主要技术要求
太阳能LED路灯主要技术要求:（一）、5m20瓦太阳能路灯具体配件技术要求：1、灯杆：1.1杆高：5米。
杆壁厚：3.5mm。
端部内径：75mm。
底部内径：150mm。
灯杆的强度和硬度符合国家有关标准，使用寿命15年以上。
1.2法兰板采用等离子切割成形，周边光洁，无毛刺，孔位准确。
1.3 支架与主杆采用插接式，便于镀锌、喷塑、运输、安装；灯杆直线度偏差不大于全长0.1%。
1.4灯杆内外热镀锌，锌层光滑、均匀、附着力高；锌层厚度＞85um，防腐寿命达30年以上；灯杆的寿命一般可达到50年。
1.5喷塑灯杆表面热镀锌后经表面处理后，采用纯聚酯塑粉进行喷涂，塑层厚度不小于100um，表面光滑，不变色，无流挂，无剥落等现象，寿命达20年以上。
1.6抗风能力大于40m/s，抗震度大于8级，抗拉强度＞345N/mm2，保证整杆路灯在恶劣天气状况正常工作；1.7包装：采用塑泡纸包装；2、支架2.1 采用钢管（除与主杆连接部分外）经模压成形后，拼焊而成。
2.2内外表面采用热镀锌处理，锌层厚度＞85um，防腐寿命达30年以上。
2.3喷塑支架表面热镀锌后经表面处理，采用纯聚酯塑粉进行喷涂，塑层厚度不小于100um,表面光滑，不变色，无流挂，无剥落等现象，寿命达20年以上。
2.4 支撑杆、横档为优质低碳钢材，无凹陷等明显痕迹，并与主杆一样采用热镀锌，喷塑。
2.5 包装：采用塑泡纸包装。
3、LED灯具3.1灯具光源功率为20W,光通亮＞120LM/W,色温4000-6500K；3.2 LED数量：20PCS3.3工作电压：12V；3.4灯具效率达到78%以上；3.5灯具防护等级达IP65以上；灯具所有接缝处均采用新型硅橡胶密封圈，防止喷水、蚊虫、灰尘进入；3.6外壳防护性能：II级；3.7触电防护等级：I类；3.8 工作环境：-35°C~60°C；3.9 使用寿命＞80000小时；3.10灯具外壳设置防脱落装置且安装防浪涌保护器。
太阳能LED路灯主要技术要求
太阳能LED路灯主要技术要求太阳能LED路灯是一种利用太阳能发电，在夜间提供照明的道路照明设备。
它具有节能环保、可再生能源利用和智能控制等优势，因此在城市道路、乡村道路、学校、工厂和公园等各种场所得到广泛应用。
太阳能LED路灯的主要技术要求包括光源、能源供应、控制系统和外壳等方面，下面将详细介绍。
一、光源技术要求1.亮度要求：太阳能LED路灯需要具备足够的亮度，确保道路在夜间能够清晰可见，提供安全的照明环境。
2.色温要求：太阳能LED路灯的色温要求适宜，能够提供舒适的照明效果，不会造成眩光和视觉疲劳。
3.色彩还原指数要求：太阳能LED路灯的色彩还原指数要高，能够真实还原物体的颜色，方便人们辨认物体。
4.光照均匀性要求：太阳能LED路灯的光照均匀性要好，避免出现明暗不均的状况，确保道路上没有盲点。
5.可调光要求：太阳能LED路灯应具备可调光的功能，根据路况和需求调整照明亮度，实现节能控制。
二、能源供应技术要求1.太阳能板要求：太阳能LED路灯的太阳能板需要具备高效转换阳光能量的能力，提供足够的电能供应。
2.蓄电池要求：太阳能LED路灯的蓄电池需要具备较大的储电容量，能够在夜间维持LED灯的正常工作。
3.充放电控制技术要求：太阳能LED路灯需要配备充放电控制系统，能够实现对蓄电池的合理充放电管理，延长蓄电池的使用寿命。
三、控制系统技术要求1.自动光控技术：太阳能LED路灯的控制系统应具备自动感应光控功能，根据环境光照自动调整灯光亮度。
2.时序控制技术：太阳能LED路灯的控制系统需要具备时序控制功能，能够根据时间设定，实现灯光的开关和调光控制。
3.故障报警技术：太阳能LED路灯的控制系统应具备故障自动报警功能，能够及时发现和处理设备故障，确保路灯正常工作。
四、外壳技术要求1.防水性能：太阳能LED路灯的外壳需要具备良好的防水性能，能够在恶劣的天气条件下正常工作。
2.防尘性能：太阳能LED路灯的外壳需要具备防尘能力，避免灯光受到灰尘等物质的影响。
LED路灯规格参数汇总和照度计算
LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E.e）=当灯杆为表中的高度时（机动车道平均照度.人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成.灯体表面做喷塑处理.表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计.反光系统采用立体光源或透镜导光设计.透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度.加大辐射范围。
（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃.适合广东地区使用。
同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（6）LED灯具的功率因数：≥0.95.灯具驱动电源效率≥90%。
（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击）.输入端过电压保护.当电压恢复正常时能恢复工作。
（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。
（10）灯具需具备仰角角度调节功能.以保证路面达到最大面积的照度效果。
4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌.（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
（2）采用高发光效率LED晶片. LED晶片的发光效率110Lm/w以上.无重影、低光衰。
提供生产厂家原产地证明书复印件.附在投标文件中；如有原件.则一并提供。
（3）LED光源色温4000±50K。
LED路灯照明标准
国家标准：GBT 24907-2010 道路照明用LED灯性能要求主要内容：本标准适用于采用交流220V/50Hz电源供电的道路照明用LED灯。
在额定电源92%～106%和-30～45摄氏度范围内，正常工作和燃点。
广东省地方标准：DB44/T 609-2009 广东省地方标准LED路灯主要内容：本标准适用于250V以下直流电源或者1000V以下交流供电的道路、街路、隧道照明和其他室外公共场所照明用LED（发光二极管）路灯。
6.1 使用环境要求LED 路灯在下列自然条件下应能长期、连续、可靠地工作：a）室外温度：-25℃～+50℃；b）月平均空气相对湿度：不大于90%（25℃±5℃）；在超出上述环境范围运行时，应由生产厂家和用户共同商定技术要求。
6.2 设计和制作LED 路灯设计和制作应符合CJJ 45 中对产品的相关要求。
8 特殊技术要求8.1 灯具电性能LED 路灯在标称的额定电源电压及额定频率下工作时，其实际消耗的功率与额定功率之差不应大于10%，功率因素不应小于0.92。
8.2 防护等级LED 路灯防护等级A 级品不应低于IP67；B 级品不应低于IP66；C 级品不应IP65。
8.3 平均寿命LED 路灯的额定平均寿命不应低于30 000 h。
8.4 最大温度LED 路灯额定最大温度tc值不应大于58℃。
8.5 最大热沉温度灯具内各个LED 管的最大热沉温度不应大于65℃。
8.6 主要光参数8.7 抗扰度浪涌抑制性能(抗雷击)的电压保护水平应不低于2 kV(线-线)和4 kV(线-地)。
8.8 配光特性灯具中部分LED 灯泡熄灭或整灯调光时，其光斑形状和路面照度均匀性不应发生明显变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED路灯特殊技术要求
由中国节能在线提供
1灯具电性能
LED路灯在标称的额定电源电压及额定频率下工作时，其实际消耗的功率与额定功率之差不应大于10%，功率因素不应小于0．92。
2防护等级
LED路灯防护等级A级品不应低于IP67；B级品不应低于IP66；C级品不应IP65。
3平均寿命
LED路灯的额定平均寿命不应低于30000h。
4最大温度
LED路灯额定最大温度Tc值不应大于58℃。
5最大热沉温度
灯具内各个LED管的最大热沉温度不应大于65℃。
6主要光参数
7抗扰度
浪涌抑制性能（抗雷击）的电压保护水平应不低于2kV（线—线）和4kV（线—地）。
8配光特性
灯具中部分LED灯泡熄灭或整灯调光时，其光斑形状和路面照度均匀性不应发生明显变化。
