2008年(发输变电)下午答案及详解
2008年注册电气工程师(发输变电)《专业案例考试(上)》真题及详解【圣才出品】
2008年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。
]题1～5：已知某发电厂220kV配电装置有2回进线、3回出线，主接线采用双母线接线，布置方式为屋外配电装置普通中型布置，见图。
请回答下列问题。
题1～5图1．图为已知条件绘制的电气主接线图，请判断下列电气设备中哪一项不符合规程规定？并简述理由。
（）A．出现回路隔离开关配置B．进线回路接地开关配置C．母线电压互感器、避雷器隔离开关配置D．出线回路电压互感器、电流互感器配置【答案】B【解析】根据《高压配电装置设计技术规程》（DL/T5352—2006）笫5.1.5条规定，110～220kV配电装置母线避雷器和电压互感器，宜合用一组隔离开关。
根据第5.1.7条规定，66kV及以上的配电装置，断路器两侧的隔离开关靠断路器侧，线路隔离开关靠线路侧，变压器进线隔离开关的变压器侧，应配置接地开关。
其中变压器逬线隔离开关的变压器侧设接地开关，与图中不一致。
2．假如图中主变压器为两台300MW发电机的升压变压器，已知机组的额定功率为300MW，功率因数为0.85，最大连续输出功率为350MW，厂用工作变压器的计算负荷为45000kVA，其变压器容量应为下列何值？（）A．400MVAB．370MVAC．340MVAD．300MVA【答案】B【解析】根据《电力工程电气设计手册》（电气一次部分）P214“单元接线的主变压器”内容，发电机与主变压器为单元接线时，主变压器的容量可按下列条件中的较大者选择：①按发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度。
13001.1( 4.5)338.73MVA 0.85S =⨯-=②按发电机的最大连续输出容量扣除本机组的厂用负荷。
注册电气工程师2008发输变下午答案
2008年度全国注册电气工程师（发输变电）执业资格考试基础试卷（下午）答案4 电路中的戴维南等效电路参数U和S R为多少？ （ ）SA 16V , 2ΩB 12V , 4ΩC 8V , 4ΩD 8V , 2Ω5 电路如下图所示，AB间的互导为多少？ （ ）A 2SB 0SC 4SD 0.5S10 如图所示，线电压为380V，每相阻抗为Z=(3+j4)Ω，图中功率因素表的读数为 （）A 766.7WB 46002WC 23001WD 5134W12 电路如下图所示，当t=0时，闭合开关S，有1+2+U (0)=U (0)=0&,求L1+U (0)= ( )A 1.5VB 6VC 3VD 2.5V13 电路如下图所示，求电路的时间常数 （ ）A 10msB 5msC 8msD 12ms14 电路如下图所示，电压U含有基波和三次谐波。
基波的角频率为410，若要求1U不含有基波而将U中的三次谐波分量全部取出，则电感L应为多少？ （ ）A 2.5mHB 5mHC 2mHD 1mH15 如下图所示，有一个夹角为30°的半无限大导电板接地，其内有一点电荷q，若用镜像法计算期间的电荷分布，需要设镜像电荷的个数为多少？ （ ）A 12B 11C 6D 316 已知一个带电量为6q 10C −=的点电荷距离金属球壳（R=5cm）的球心1.5cm 处，则球壳表面的最大电场强度为 （）A 32.010V/m ×B 32.4610V/m ×C 33.510V/m ×D 33.210V/m ×17 板间距离为d， 电压为U，两板间相互作用力为f，断电后将距离提高3d，则相互作用力为 （ ） A f/3 B f C f/9 D 3f18 高压同轴同长电缆，外导体半径为b，内导体半径为a，若b 固定，要使半径为a 的内导体表面上的场强最小，则a 和b 的比值为？ （ ）A 1/2B 1/eC 1/3D 1/419 终端短路的无损耗传输线的长度为波长的几倍时，入端阻抗的绝对值不等于其特性阻抗?A 1/8B 3/8C 1/2D 5/8解：选C 知识点，无损耗均匀传输线。

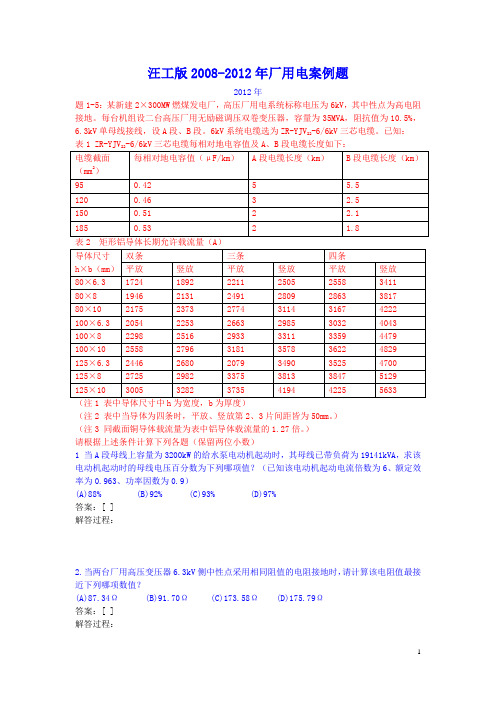

汪工版2008-2012年发输变电厂用电案例题空白卷讲解
汪工版2008-2012年厂用电案例题2012年题1-5：某新建2×300MW燃煤发电厂，高压厂用电系统标称电压为6kV，其中性点为高电阻接地。
每台机组设二台高压厂用无励磁调压双卷变压器，容量为35MVA，阻抗值为10.5%，6.3kV单母线接线，设A段、B段。
6kV系统电缆选为ZR-YJV22-6/6kV三芯电缆。
已知：22（注1 表中导体尺寸中h为宽度，b为厚度）（注2 表中当导体为四条时，平放、竖放第2、3片间距皆为50mm。
）（注3 同截面铜导体载流量为表中铝导体载流量的1.27倍。
）请根据上述条件计算下列各题（保留两位小数）1 当A段母线上容量为3200kW的给水泵电动机起动时，其母线已带负荷为19141kVA，求该电动机起动时的母线电压百分数为下列哪项值？（已知该电动机起动电流倍数为6、额定效率为0.963、功率因数为0.9）(A)88% (B)92% (C)93% (D)97%答案：[ ]解答过程：2.当两台厂用高压变压器6.3kV侧中性点采用相同阻值的电阻接地时，请计算该电阻值最接近下列哪项数值？(A)87.34Ω (B)91.70Ω (C)173.58Ω (D)175.79Ω答案：[ ]解答过程：3.当额定电流为2000A的6.3kV开关运行在周围空气温度为50℃，海拔高度为2000m环境中时，其实际的负荷电流应不大于下列哪项值？（A）420A (B)1580A (C)1640A (D)1940A答案：[ ]解答过程：4.已知：厂用高压变压器高压侧系统阻抗为无穷大，接在B段的电动机负荷为21000kVA，电动机平均反馈电流倍数取6.ηcosμD取0.8，求B段的短路电流最接近下列哪项值？（A）15.15kA (B)33.93kA (C)45.68kA (D)49.09kA答案：[ ]解答过程：5.请在下列选项中选择最经济合理的6.3kV段母线导体组合，并说明理由：（A）100×10矩形铜导体二条平放（B）100×10矩形铝导体三条竖放（C）100×6.3矩形铜导体三条平放（D）100×10矩形铝导体三条竖放答案：[ ]解答过程：题6-8 某大型燃煤厂，采用发电机变压器组单元接线，以220kV电压接入系统，高压厂用工作变压器支接于主变低压侧，高压启动备用变压器经220kV电缆从本厂220kV配电装置引接，其两侧额定电压比为226/6.3kV，接线组别为YNyn0，额定容量为40MVA，阻抗电压为14%，高压厂用电系统电压为6kV，设6kV工作段和公用段，6kV公用段电源从工作段引接，请解答下列各题：6.已知高压启动备用变压器为三相双卷变压器，额定铜耗为280kW，最大计算负荷34500kVA，cosφ=0.8，若220kV母线电压波动范围为208～242kV，请通过电压调整计算，确定最合适的高压启动备用变压器调压开关分接头参数为下列哪组？（A）±4×2.5% （B）±2×2.5% （C）±8×1.25% （D）（+5，-7）×1.25%答案：[ ]解答过程：7.已知6kV工作段设备短路水平为50kA，6kV公用段设备短路水平为40kA，且无电动机反馈电流，若在工作段至公用段馈线上采用额定电流为2000A的串联电抗器限流，请计算并选择下列哪项电抗器的电抗百分值最接近所需值？（不考虑电压波动）（A）5% （B）4% （C）3% （D）1.5%答案：[ ] 解答过程：8.已知电气原则接线如下图所示（220kV 出线未表示），当机组正常运行时，CB1、CB2、CB3都在合闸状态，CB4在分闸状态，请分析并说明该状态下，下列哪项表述正确？（A ）变压器接线组别选择正确，CB4两端电压相位一致，可采用并联切换。
2008年电气工程师(发输变电)专业知识试题(下午卷)(教师版)
8、对于非自动恢复绝缘介质，在绝缘配合时，采用下列哪种方法?（ ） A、惯用法 B、统计法 C、简化统计法 D、滚球法
【答案】A 【解析】依据：《电力工程电气设计手册》(电气一次部分)P875“(三)绝缘配合的方法”。
5、在发电厂、变电所中，对220kV有效接地系统，当选择带串联间隙金属氧化物避雷器时，其额定电压应选下列何值?（
）
A、181．5kV B、189．0kV C、193．6kV D、201．6kV
【答案】D
【解析】
6、在发电厂、变电所中，单支避雷针高度为20m，被保护物的高度为12m，则保护半径为下列何值?（ ） A、6m
【答案】B 【解析】依据：《电力系统安全稳定导则》(DL／T 755—2001)第4．4．1条。
28、某直线铁塔呼称高为H，电线弧垂为f，悬垂绝缘子串为λ，计算该直线塔负荷时，“风压高度变化系数”折算后的导线的高 度H0，以下公式哪个是正确的?（ ）
A、A B、B C、C D、D
【答案】A 【解析】依据：《电力工程高压送电线路设计手册》(第二版)P125式(2-7-9)。
17、变电所中，保护变压器的纵联差动保护一般加装差动速断元件，以防变压器内短路电流过大，引起电流互感器饱和、差动 继电器拒动。对一台ll0／10．5kV 630kVA的变压器差动保护速断元件的动作电流应取下列哪项?（ ） A、33A B、66A C、99A D、264A
【答案】A
【解析】
18、下列短路保护的最小灵敏系数哪项是不正确的?（ ） A、电流保护1．3～1．5 B、发电机纵联差动保护1．5 C、变压器电流速断保护1．3 D、电动机电流速断保护1．5

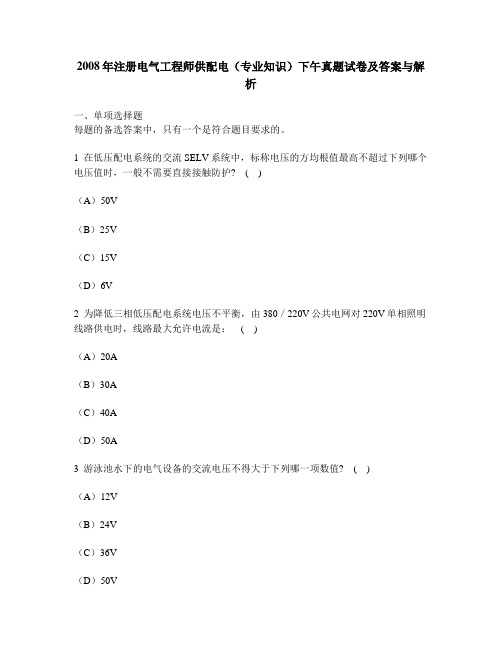

[工程类试卷]2008年注册电气工程师供配电(专业知识)下午真题试卷及答案与解析
![[工程类试卷]2008年注册电气工程师供配电(专业知识)下午真题试卷及答案与解析](https://img.taocdn.com/s3/m/369e99386edb6f1aff001fd3.png)
2008年注册电气工程师供配电（专业知识）下午真题试卷及答案与解析一、单项选择题每题的备选答案中，只有一个是符合题目要求的。
1 在低压配电系统的交流SELV系统中，标称电压的方均根值最高不超过下列哪个电压值时，一般不需要直接接触防护? ( )（A）50V（B）25V（C）15V（D）6V2 为降低三相低压配电系统电压不平衡，由380／220V公共电网对220V单相照明线路供电时，线路最大允许电流是： ( )（A）20A（B）30A（C）40A（D）50A3 游泳池水下的电气设备的交流电压不得大于下列哪一项数值? ( )（A）12V（B）24V（C）36V（D）50V4 中断供电将造成主要设备损坏、大量产品报废时，该负荷应属于： ( )（A）一级负荷（B）二级负荷（C）三级负荷（D）一级负荷中特别重要5 在供配电系统的设计中，供电系统应简单可靠，同一电压供电系统的配电级数不宜于： ( )（A）一级（B）二级（C）三级（D）四级6 已知某三相四线380／220V配电箱接有如下负荷：三相，10kW，A相0．6kW，B相0．2kW，C相0．8kW。
试用简化法求出该配电箱的等效三相负荷应为下列哪一项数值? ( )（A）2．4kW（B）10kW（C）11．6kW（D）12．4kW7 下列关于设置照明专用变压器的表述中哪一项是正确的? ( )（A）在TN系统的低压电网中，照明负荷应设专用变压器（B）在单台变压器的容量小于1250kV.A，可设照明专用变压器（C）当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器（D）负荷随季节性变化不太对时，宜设照明专用变压器8 某110／35kV变电所，110kV线路为6回，36kV线路为8回，均采用双母线，请判断下列旁路设施的表述中哪一项是正确的? ( )（A）当35kV配电装置采用手车式高压开关柜时，宜设置旁路设施（B）采用SF6断路器的主接线，宜设置旁路设施（C）当有旁路母线时，不宜采用母联断路器兼作旁路断路器的接线（D）当不允许停电检修断路器时，可设置旁路设施9 某35／6kV变电所，装有两台主变压器，当6kV侧有8回出线并采用手车式高压开关柜，6KV侧宜采用下列哪种接线方式? ( )（A）单母线（B）分段单母线（C）双母线（D）设置旁路设施10 一座110／35kV变电所，当110kV线路为6回路及以上时，宜采用下列哪种主接线方式? ( )（A）桥形、线路变压器组或线路分支接线（B）扩大桥形（C）单母线或分段单母线的接线（D）双母线的接线11 下列关于爆炸性气体环境中变、配电所的设计原则中，哪一项不符合规范的要求? ( )（A）变、配电所应布置在爆炸危险区域1区范围以外（B）变、配电所可布置在爆炸危险区域2区范围以内（C）当变、配电所为正压室时，可布置在爆炸危险区域1区范围以内（D）当变、配电所为正压室时，可布置在爆炸危险区域2区范围以内12 下列关于选择35kV变电所所址的表述中哪一项与规范的要求一致? ( )（A）应考虑变电所与周围环境、邻近设施的相互影响和具有适宜的地址、地形和地貌条件（B）靠近用电户多的地方（C）所址标高宜在100年一遇高水位之上（D）靠近主要交通道路13 变电所内各种地下管线之间的最小净距，应满足安全、检修安装及工艺的要求，下列哪一项表述符合规范要求? ( )（A）10kV直埋电力电缆与事故排油管的水平净距不小于0．5m（B）10kV直埋电力电缆与事故排油管的垂直净距不小于0．25m（C）10kV直埋电力电缆与热力管的水平净距不小于1m（D）10kV直埋电力电缆与热力管的垂直净距不小于0．5m14 110kV变电所屋内布置的GIS通道宽度应满足运输部件的需要，但不宜不小于下列哪个数值? ( )（A）1．5m（B）1．7m（C）2．0m（D）2．2m15 在计算短路电流时，最大短路电流可用于下列哪一项用途? ( )（A）确定设备的检修周期（B）确定断路器的开断电流（C）确定设备数量（D）确定设备布置形式16 某110／10kV变电所，其两台主变压器的分列运行，两路电源进线引自不同电源，判断下列说法哪一项是正确的? ( )（A）两台主变压器中容量大的变压器提供给10kV母线的短路电流大（B）变电所的对端电源侧短路阻抗大，其10kV母线短路电流比较大（C）哪条线路的导线截面大，哪条线路对应的10kV母线短路电流比较大（D）从系统计算到10kV母线的综合短路阻抗越小的，其对应的10kV母线短路电流越大17 在电力系统零序短路电流计算中，变压器的中性点若经过电抗接地，在零序网络中，其等值电抗应为原电抗值的多少? ( )（A）（B）不变（C）3倍（D）增加3倍18 安装有两台主变压器的35kV变电所，当断开一台时，另一台变压器的容量不应小于全部负荷的60％，并应保证用户何种负荷的供电? ( )（A）一级负荷（B）二级负荷（C）三级负荷（D）一级和二级负荷19 高压单柱垂直开启式隔离开关在分闸状态下，动静触头间的最小电气距离不应小于配电装置的哪种安全净距? ( )（A）A1值（B）A2值（C）B值（D）C值20 一台35／0．4kV变压器，容量为1000kV.A，其高压侧用熔断器保护，可靠系数取2，其高压熔断器熔体的额定电流应选择： ( )（A）15A（B）20A（C）30A（D）40A21 10kV室内敷设无遮拦裸导体距地(楼)面的高度不应低于下列哪一项数值? ( ) （A）2．4m（B）2．5m（C）2．6m（D）2．7m22 在TN—C三相交流380／220V平衡配电系统中，负载电流为39A，采用BV导线穿钢管敷设，若每相三次谐波电流为50％时，中性线导体截面选择最低不应小于下列哪一项数值?(不考虑电压降、环境和线路敷设方式等影响，导体允许持续载流量按下表选取) ( ) BV导线三相回路穿钢管敷设允许持续载流量表（A）4mm2（B）6mm2（C）10mm2（D）16mm223 中性点直接接地的交流系统中，当接地保护动作不超过1min切除故障时，电力电缆导体与绝缘屏蔽之间额定电压如何选择? ( )（A）应按100％的使用回路工作相电压选择（B）应按133％的使用回路工作相电压选择（C）应按150％的使用回路工作相电压选择（D）应按173％的使用回路工作相电压选择24 变电所的二次接线设计中，下列哪个要求不正确? ( )（A）隔离开关与相应的断路器之间应装设闭锁装置（B）隔离开关与相应的接地刀闸之间应装设闭锁装置（C）闭锁连锁回路的电源，应采用与继电保护、控制信号回路同一电源（D）屋内的配电装置，应装设防止误入带电间隔的设施25 变压器保护回路中，将下列哪一项故障设置成预告信号是不正确的? ( )（A）变压器过负荷（B）变压器温度过高（C）变压器保护回路断线（D）变压器重瓦斯动作26 对于无人值班变电所，下列哪组直流负荷的统计时间和统计负荷系数是正确的? ( )（A）监控系统事故持续放电时间为1h，负荷系数为0．5（B）监控系统事故持续放电时间为2h，负荷系数为0．6（C）监控系统事故持续放电时间为2h，负荷系数为1．0（D）监控系统事故持续放电时间为2h，负荷系数为0．827 下列哪一项不是选择变电所蓄电池容量的条件? ( )（A）以最严重的事故放电阶段计算直流母线电压水平（B）满足全所事故全停电时间内的放电容量（C）满足事故初期冲击负荷的放电容量（D）满足事故放电末期全所冲击负荷的放电容量28 安全防范系统的电源线、信号线经过不同防雷区的界面处，宜安装电涌保护器，系统的重要设备应安装电涌保护器，电涌保护器接地端和防雷接地装置应做等电位联结，等电位联结带应采用铜质线，按现行国家标准其截面积不应小于下列哪个数值? ( )（A）6mm2（B）10mm2（C）16mm2（D）25mm229 某类型电涌保护器，无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗跟着连续变小，通常采用压敏电阻、抑制二极管作这类SPD的组件，该SPD属于下列哪种类型? ( )（A）电压开关型SPD（B）组合型SPD（C）限压型SPD（D）短路保护型SPD30 在3～110kV交流系统中对工频过电压采取措施加以降低，一般主要在线路上采用下列哪种措施限制工频过电压? ( )（A）安装并联电抗器（B）安装串联电抗器（C）安装并联电容器（D）安装并联电容器31 发电机额定电压10．5kV，额定容量100MW，发电机内部发生单线接地故障电流不大于3A，当不要求瞬时切机时，应采用怎样的接地方式? ( )（A）不接地方式（B）消弧线圈接地方式（C）高电阻接地方式（D）直接或小电阻接地方式32 按热稳定校验接地装置接地线的最小截面时，对直接接地系统，流过接地线的电流可使用： ( )（A）三相短路电流稳态值（B）三相短路电流全电流有效值（C）单相接地短路电流稳态值（D）单相短路电流全电流有效值33 在建筑物内实施总等电位联结的目的是： ( )（A）为了减小跨步电压（B）为了降低接地电阻值（C）为了防止感应电压（D）为了减小接触电压34 建筑照明设计中，没在满足眩光限制和配光要求条件下，应选用效率高的灯具，按现行国家标准，格栅荧光灯灯具的效率不应低于下列哪一项数值? ( )（A）55％（B）60％（C）65％（D）70％35 移动式和手提式灯具应采用Ⅲ类灯具，用安全特低电压供电，其电压值的要求，下列表述哪一项符合现行国家标准规定? ( )（A）在干燥场所不大于50V，在潮湿场所不大于12V（B）在干燥场所不大于50V，在潮湿场所不大于25V（C）在干燥场所不大于36V，在潮湿场所不大于24V（D）在干燥场所不大于36V，在潮湿场所不大于12V36 为风机和水泵等生产机械进行电气传动控制方案选择，下列哪一项观点是错误的? ( )（A）变频调速，优点是调速性能好、节能效果好、可使用笼型异步电动机，缺点是成本高（B）某些特大功率的风机水泵虽不调速，但需变频软启动装置（C）对于功率为100～200kW、转速为1450r／min的风机水泵，应采用交一交变频提供（D）对于调速范围不大的场合，可采用串级调速方案，其优点是变流设备容量小，较其他无级调速方案经济；缺点为必须使用绕线型异步电动机，功率因数低，电机损耗大，最高转速降低37 一栋65m高的酒店，有一条宽2m、长50m的走廊，若采用感烟探测器，至少应设置多少个? ( )（A）3个（B）4个（C）5个（D）6个38 对于医院中的护理呼叫信号应具备的功能，下列叙述中哪一项是正确的? ( )（A）患者呼叫时，医护值班室宜有明显的光提示，病房门口要有声提示（B）随时接受患者呼叫，准确显示呼叫患者的楼层号（C）允许多路同时呼叫，对呼叫者逐一记忆、显示（D）医护人员未做临床处置的患者呼叫，其提示信号可保持0．5h39 在35kV架空电力线路设计中，最低气温工况，应按下列哪种情况计算?( )（A）无风，无冰（B）无风，覆冰厚度5mm（C）风速5m／s，无冰（D）风速5m／s，覆冰厚度5mm40 在10kV架空电力线路设计中，钢芯铝绞线的平均运行张力上限(即瞬时破坏张力的百分数)取18％，其中一档线路的档距为115m，该档距线路应采取下列哪种防震措施? ( )（A）不需要采取措施（B）采用护线条（C）采用防震锤（D）采用防震线二、多项选择题每题的备选答案中，有2个或2个以上符合题意，至少有1个错项。
最新注册电气工程师发输变电专业考试专业案例第二天下午考试试题及答案汇总
2008年注册电气工程师发输变电专业考试专业案例第二天下午考试试题及答案2008年注册电气工程师考试案例解析（下）题1-5 某新建电厂装有2×300MW 机组，选用一组220V 动力用铅酸蓄电池容量2000Ah ，二组控制用铅酸蓄电池容量600Ah ，蓄电池布置在汽机房层，直流屏布置在汽机房6.6m 层，电缆长28m 。
1、请判断并说明下列关于正常情况下直流母线电压和事故情况下蓄电池组出口端的电压要求哪条是不正确的？[D]A 正常情况下母线电压为110V ，系统为115.5VB 正常情况下母线电压为220V ，系统为231VC 事故情况下110V 蓄电池组出口端电压不低于93.5VD 事故情况下220V 蓄电池组出口端电压不低于187V[解答]：根据《电力工程直流系统设计技术规定 DL/T 5044-2004》第4.2.2条：正常运行情况下，直流母线电压为系统标称电压的105%，；根据本规程第4.2.4条：事故放电情况下，蓄电池出口电压应满足：1）专供控制负荷：不低于85%标称电压，即110×0.85=93.5V ；2）专供动力负荷：不低于87.5%标称电压，即220×0.875=192.5V 。
2、请按回路允许电压降，计算动力用蓄电池至直流母线间最小电缆截面应为下列哪项数值？[D]A 211mm 2B 303mm 2C 422mm 2D 566mm 2[解答]：根据《电力工程直流系统设计技术规定 DL/T 5044-2004》附录D ，D.1： pca cac U LI S ∆⋅=2ρ，ca I 取蓄电池1h 放电率电流，根据附录E ，E.3.6，蓄电池1h 放电率电流，铅酸蓄电池可取5.510I ，则256622005.52820184.02mm U LI S p ca cac =⨯⨯⨯⨯=∆⋅=ρ。
3、请说明下列关于直流系统的设备选择原则哪一项是错误的。
[C]A 蓄电池出口熔断器按蓄电池1h放电率电流选择并与馈线回路保护电器相配合B 直流电动机回路按电动机额定电流选择C 母线联络刀闸按全部负荷的50%选择D 直流系统设备满足直流系统短路电流要求[解答]根据《电力工程直流系统设计技术规定 DL/T 5044-2004》第7.6.3条、第7.7.2-3条。
2008年电气工程师考试供配电专业真题试卷(下午)(教师版)
套
B、变电站的直流母线，采用单母线或分段母线接线 C、变电站可装设一一台所用变压器即可满足变电站用电的可靠性 D、变电站蓄电池组容量按全站事故停电lh的放电容量及事故放电末期最大冲击负荷容量确定
【答案】D 【解析】答案：D 解析：参见《电力工程直流系统设计技术规程》(DL／T 5044-2004)附录B。 B．2．1．2容量选择计算
满足事故全停电状态下的持续放电容量
试卷链接：/t/WP8LWwx.html
3/16
云测库，互联网测评考试与人才管理平台
【答案】B 【解析】答案：B 解析：参见《电能质量供电电压偏差》(GB／T l2325-2008)。 4．1 35kV及以上供电电压正、负偏差绝对值之和不超过标称电压的10%。 注：如供电电压上下偏差同号(均为正或负)时，按较大的偏差绝对值作为衡量依据。
12、论述说明为提高l0kV母线的功率因数通常采用下列哪种措施?（ ） A、并联电容器补偿 B、增加感应电动机的容量 C、并联电抗器补偿 D、串联电容器补偿
7、该变电站选择一组220V铅酸蓄电池作为直流电源，若经常性负荷事故放电容量为9．09Ah，事故照明负荷放电容量为 4．54Ah，按满足事故全停电状态长时间放电容量要求，选择蓄电池计算容量CC是下列哪一项?(可靠系数KK取1．25，容量系 数取0．4)（ ） A、28．41Ah B、14．19Ah C、34．08Ah D、42．59Ah
【答案】C 【解析】答案：C 解析：可参考《工业与民用配电设计手册》(第三版)P21“第一章 负荷计算及无功功率补偿第十一节无功功率补偿”的相关内
2013年发输变电专业案例题(下午))--注册电气注册工程师(发输变电专业)
专业案例题（共40题，考生从中选择25题作答，每题2分） 题1-5：某企业电网先期装有四台发电机（2X30MW+2X42MW ），后期扩建2台300MW 机组，通过2回330kV 线路与主网相联。
主设备参数如下表所列。
该企业电网的电气主接线如图1-5所示。
1. #5、#6发电机采用发电机变压器组接入330kV 配电装置，主变压器参数为360MVA ，330/20kV ，Uk=16%。
当330kV 母线发生三相短路时，计算由一台300MW 机组提供的短路电流周期分量起始有效值最接近下列哪项数值？ （A ）1.67kA （B ）1.82kA （C ）2.00kA （D ）1.54kA 答案：（B ）解答过程：基准容量S J 取100MV A发电机0473.085.03001001007.16cos 100%*=⨯=⨯''=''φe J d d P S X X 变压器0444.036010010016100%*=⨯=⨯=e J d d S S U X 短路电流kA X X I I d d J d 82.10444.00473.0167.0**=+=+''=2.若该企业110kV电网全部并列运行，将导致110kV系统三相短路电流（41kA）超出现有电气设备的额定开断能力，请确定为限制短路电流下列哪种方式最为安全合理经济？并说明理由。
（A）断开1回与330kV主系统的联网线（B）断开110kV母线I、II段与III、IV段分段断路器（C）断开110kV母线III、IV段与V、VI段分段断路器（D）更换110kV系统相关电气设备答案：（C）解答过程：3.如果330kV并网线路长度为80km，采用2x400mm2导线，同塔双回路架设，充电功率为0.41Mvar/km。
根据无功平衡要求，330kV三圈变的35kV侧需配置电抗器。
若考虑充电功率由本站全部补偿，请计算电抗器的容量应为下列哪项值？（A）1X30Mvar （B）2X30Mvar（C）3X30Mvar （D）2X60Mvar答案：（A）解答过程：Q=1/2qlB=1/2*0.41*2*80*0.9=30Mvar4. 若正常运行方式下，110kV母线的短路电路为29.8kA，10kV母线短路电流为18kA，若10kV母线装设无功补偿电容器组，请计算电容器的分组容量应取下列哪项数值？（A）13.5Mvar （B）10Mvar（C）8Mvar （D）4.5Mvar答案：（D）解答过程：依据DL/T5014-2010第5.0.8条第2款：投切一组补偿设备引起所在母线的电压变动值，不宜超过其额定电压的2.5%。
[工程类试卷]2008年注册电气工程师供配电(专业案例)下午真题试卷及答案与解析
2008年注册电气工程师供配电（专业案例）下午真题试卷及答案与解析一、案例分析题每题的备选答案中，有一个或多个符合题意。
错选，本题不得分；少选，所选的每个选项得0.5分。
0 某车间负荷采用低压三相电源线路供电，线路长度L=50m，允许电压降5％，保护装置0．4s内可切除短路故障，线路发生最大的短路电源L k=6．8kA，线路采用铜芯交联聚乙烯绝缘电缆穿钢管明敷，环境温度40℃，电源导体最高温度90℃，电缆经济电流密度2．0A／mm2，电缆热稳定系数c=137，电压损失百分数0．50％／(kW.km)。
车间设备功率数值统计见下表，有功功率同时系数取0．8，无功功率同时系数取0．93。
请回答下列问题。
1 按需要系数法计算车间总计算功率P e(计及同时系数)为下列哪一项数值? ( )（A）21．6kW（B）21．4kW（C）17．3kW（D）17．1 kW2 若假定P e=21．5kW。
计算选择车间电缆导体截面不应小于下列哪一项数值?(铜芯交联聚乙烯电缆穿钢管明敷时允许载流量见下表)（A）25mm2（B）35mm2（C）50mm2（D）70mm23 若假定已知车间负荷计算电流，I c=55A，按电缆经济电流密度选择电缆导体截面应为下列哪个数值? ( )（A）25mm2（B）35mm2（C）50mm2（D）70mm24 按热稳定校验选择电缆导体最小截面应为下列哪一项数值? ( )（A）25mm2（B）35mm2（C）50mm2（D）70mm25 若假定P e=21．5kW，计算供电线路电压损失应为下列哪一项数值? ( )（A）0．054％（B）0．54％（C）5．4％（D）54％5 一座66／10kV重要变电所，装有容量为16000kV.A的主变压器两台，采用蓄电池直流操作系统，所有断路器配电磁操作机构。
控制、信号等经常负荷为2000W，事故照明负荷为1000W，最大一台断路器合闸电流为98A。
请回答下列问题。
2021年注册电气工程师发输变电基础考试题库详解
2021年注册电气工程师发输变电基础考试题库详解2021年注册电气工程师（发输变电）《基础考试》题库【历年真题（部分视频讲解）＋章节题库＋模拟试题】内容简介本题库是2021年注册电气工程师（发输变电）《基础考试》题库，包括以下三部分：（1）第一部分为历年真题：本部分包含：①公共基础考试（上午）2008～201 4、2016～2020年的考试真题，其中共有264道真题配有视频讲解；②专业基础考试（下午），精选了2005～2014年、2016～2020年的考试真题，并给出了详尽的答案和解析。
（2）第二部分为章节题库：严格按照该考试所涵盖的科目配备章节题库，突出重点和考点，并提供所有试题的答案和解析。
（3）第三部分为模拟试题：根据历年考试真题的命题规律及常考考点精心编写了模拟试题，其试题数量、难易程度、出题风格与考试真题基本保持一致，方便考生检测学习效果，评估应试能力。
说明：注册电气工程师（发输变电）基础考试包含：①公共基础考试（上午）；②专业基础考试（下午）。
本考试2015年停考一次，因此没有2015年真题。
•试看部分内容•第一部分历年真题[部分视频讲解]•【公共基础（上午）】•2020年注册电气工程师（发输变电）《公共基础考试》真题及详解•2019年注册电气工程师（发输变电）《公共基础考试》真题及详解•2018年注册电气工程师（发输变电）《公共基础考试》真题及详解[部分视频讲解]•2017年注册电气工程师（发输变电）《公共基础考试》真题及详解[部分视频讲解]•2016年注册电气工程师（发输变电）《公共基础考试》真题及详解[部分视频讲解]•2014年注册电气工程师（发输变电）《公共基础考试》真题及详解[部分视频讲解]础考试》真题及详解[部分视频讲解]•2012年注册电气工程师（发输变电）《公共基础考试》真题及详解[部分视频讲解]•2011年注册电气工程师（发输变电）《公共基础考试》真题及详解[部分视频讲解]•2010年注册电气工程师（发输变电）《公共基础考试》真题及详解[部分视频讲解]•2009年注册电气工程师（发输变电）《公共基础考试》真题及详解•2008年注册电气工程师（发输变电）《公共基础考试》真题及详解•【专业基础（下午）】•2020年注册电气工程师（发输变电）《专业基础考试》真题精选及详解•2019年注册电气工程师（发输变电）《专业基础考试》真题及详解•2018年注册电气工程师（发输变电）《专业基础考试》真题及详解•2017年注册电气工程师（发输变电）《专业基础考试》真题及详解础考试》真题及详解•2014年注册电气工程师（发输变电）《专业基础考试》真题及详解•2013年注册电气工程师（发输变电）《专业基础考试》真题及详解•2012年注册电气工程师（发输变电）《专业基础考试》真题及详解•2011年注册电气工程师（发输变电）《专业基础考试》真题及详解•2010年注册电气工程师（发输变电）《专业基础考试》真题及详解•2009年注册电气工程师（发输变电）《专业基础考试》真题及详解•2008年注册电气工程师（发输变电）《专业基础考试》真题及详解•2007年注册电气工程师（发输变电）《专业基础考试》真题及详解•2006年注册电气工程师（发输变电）《专业基础考试》真题及详解•2005年注册电气工程师（发输变电）《专业基础考试》真题及详解•第二部分章节题库•【公共基础（上午）】•第一章高等数学•第一节空间解析几何•第二节微分学•第三节积分学•第四节无穷级数•第五节常微分方程•第六节线性代数•第七节概率与数理统计•第二章普通物理•第一节热学•第二节波动学•第三节光学•第三章普通化学•第一节物质的结构与物质状态•第二节溶液•第三节化学反应速率及化学平衡•第四节氧化还原反应与电化学•第五节有机化学•第四章理论力学•第一节静力学•第二节运动学•第三节动力学•第五章材料力学•第一节拉伸与压缩•第二节剪切与挤压•第三节扭转•第四节截面的几何性质•第五节弯曲•第六节应力状态与强度理论•第七节组合变形•第八节压杆稳定•第六章流体力学•第一节流体的主要物性与流体静力学•第二节流体动力学基础•第三节流动阻力与能量损失•第四节孔口、管嘴和有压管道恒定流•第五节明渠恒定流•第六节渗流、井和集水廊道•第七节相似原理与量纲分析•第七章电气与信息•第一节电磁学概念•第二节电路知识•第三节电动机与变压器•第四节信号与信息•第五节模拟电子技术•第六节数字电子技术•第八章计算机应用基础•第一节计算机系统•第二节信息表示•第三节常用操作系统•第四节计算机网络•第九章工程经济•第一节资金的时间价值•第二节财务效益与费用估算•第三节资金来源与融资方案•第四节财务分析•第五节经济费用效益分析•第六节不确定性分析•第七节方案经济比选•第八节改扩建项目经济评价特点•第九节价值工程•第十章法律法规•第一节中华人民共和国建筑法•第二节中华人民共和国安全生产法•第三节中华人民共和国招标投标法•第四节中华人民共和国合同法•第五节中华人民共和国行政许可法•第六节中华人民共和国节约能源法•第七节中华人民共和国环境保护法•第八节建设工程勘察设计管理条例•第九节建设工程质量管理条例•第十节建设工程安全生产管理条例•【专业基础（下午）】•第1章电路与电磁场• 1.1 电路的基本概念和基本定律• 1.2 电路的分析方法• 1.3 正弦交流电路• 1.4 非正弦周期电流电路• 1.5 简单动态电路的时域分析• 1.6 静电场• 1.7 恒定电场• 1.8 恒定磁场• 1.9 均匀传输线•第2章模拟电子技术• 2.1 半导体及二极管• 2.2 放大电路基础• 2.3 线性集成运算放大器和运算电路• 2.4 信号处理电路• 2.5 信号发生电路• 2.6 功率放大电路• 2.7 直流稳压电源•第3章数字电子技术• 3.1 数字电路基础知识• 3.2 集成逻辑门电路• 3.3 数字基础及逻辑函数化简• 3.4 集成组合逻辑电路• 3.5 触发器• 3.6 时序逻辑电路• 3.7 脉冲波形的产生• 3.8 数模和模数转换•第4章电气工程基础• 4.1 电力系统基本知识• 4.2 电力线路、变压器的参数与等值电路• 4.3 简单电网的潮流计算• 4.4 无功功率平衡和电压调整• 4.5 短路电流计算• 4.6 变压器• 4.7 感应电动机• 4.8 同步电机• 4.9 过电压及绝缘配合• 4.10 断路器• 4.11 互感器• 4.12 直流电机基本要求• 4.13 电气主接线• 4.14 电气设备选择•第三部分模拟试题•【公共基础（上午）】•注册电气工程师（发输变电）《公共基础考试》考前模拟题及详解（一）•注册电气工程师（发输变电）《公共基础考试》考前模拟题及详解（二）•【专业基础（下午）】•注册电气工程师（发输变电）《专业基础考试》考前模拟题及详解（一）•注册电气工程师（发输变电）《专业基础考试》考前模拟题及详解（二）。
